Датчик

Вместо механических контактов в систему зажигания CDI внедрили электронный датчик, который в нужный момент подает небольшой импульс на тиристор коммутатора (там он работает в режиме электронного ключа, по сути это и есть нечто иное как прерыватель только электронный, а не механический как раньше) — тиристор открывается и ток с конденсатора коммутатора поступает на катушку зажигания. А дальше, происходит почти тоже самое, что и в старых контактных системах зажигания.

А это специальный магнит на роторе генератора, который определяет момент проскакивания искры между электродами свечи зажигания. При прохождении этого магнита мимо датчика в нем наводится импульс

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

• аккумулятор;
• индикаторы;
• лампочки;
• датчики;
• обогатитель;
• другие узлы;
• пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

Электрическая схема подсоединения реле-регулятора

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Техническое обслуживание – важнейший аспект эксплуатации мототехники

Любая деталь мопеда либо мотоцикла имеет свой ресурс эксплуатации, заложенный компанией производителем. Однако на их надежность влияет много факторов, которые могут снизить сроки их потенциального срока эксплуатации.

Среди основных причин, которые приводят к преждевременному выходу из строя деталей и узлов являются несвоевременная замена масел и тормозных жидкостей, применение некачественного бензина, несвоевременная чистка и замена фильтров, экстремальный стиль езды. В руководстве по эксплуатации четко прописаны рекомендуемые марки применяемых расходных материалов и сроки их замены. Соблюдение правил эксплуатации является отправной точкой, гарантирующей долговременную работу мототехники.

Если вы, по каким-то причинам самостоятельно не можете выполнить техническое обслуживание мопеда, мотороллера, мотоцикла или другой мототехники, то всегда можете обратиться к нам согласно контактных данных.

Вы получите квалифицированную техническую поддержку с выполнением работ по подбору и замене расходных материалов, к которым относятся масла и смазки, тормозные жидкости и фильтра. Все работы выполняются на высоком профессиональном уровне, позволяющем произвести техническое обслуживание и ремонт самых труднодоступных узлов.

Ограничители скорости / оборотов в коммутаторе

Такие ограничители, вживлённые в логику коммутатора скутера, чаще всего ограничивают скутер по оборотам двигателя. Иногда бывает достаточно перекусить синий провод, который выходит из коммутатора и тут же в него входит:

Если же имеем дело с японской техникой, то тут, скорее всего, без замены коммутатора на тюнинговый не обойтись. Это снимает ограничение по максимальным оборотам двигателя скутера, – и это отражается на максималке, увеличение до 15-25 км/ч. “Однако!” скажете вы. Однако не стоит забывать, что если двигатель вашего любимого скутера не в идеальном техническом состоянии, да и ваша манера езды на скутере довольно агрессивна, да ещё и масло вы используете не ахти, – то получите вы не увеличение скорости, а увеличение затрат на (как минимум) перебор двигателя с заменой подшипников коленвала. То есть, следует, как минимум, проверить двигатель скутера на изношенность ЦПГ и подшипников коленвала перед установкой тюнингового коммутатора. Процесс этот не трудный – надо измерить компрессию ЦПГ и если она не меньше 8 атм., то ваша ЦПГ находится в приличном состоянии.

У меня самого некий усреднённый вариант, в том плане, что ограничитель состоит из двух модулей (китайский скутер Baotian Tanco 50). Первый – это считыватель оборотов ведомого вала вариатора. Вот он на рисунке.

Импульс от считывателя бежит в коммутатор, где обрабатывается аналогично, как и в случае с оборотами двигателя. В таком случае перекусываем провод, или при наличии клеммы, – разъединяем.

Проверка питания коммутатора типа DC CDI

Если у вас провод высоковольтной катушки генератора висит без дела (при условии, что так все и было с завода, а не после вмешательства какого-нибудь «гуру») — переключаем тестер в режим измерения постоянного тока на диапазон 20 V. Ищем на коммутаторе провод питания. Обычно это провод черного или серого цвета, касаемся одним щупом массы, другим — провода питания:

• Если на дисплее пойдут нули — ищите обрыв в проводке питания
• Если напряжение будет значительно меньше 12v — ищите окисления или проверьте заряжен ли у вас аккумулятор
• Если напряжение будет 12v или немного больше, то с питанием все в порядке и можно проводить проверку дальше

С питанием этого коммутатора полный порядок

Как проверить, заменить

Проверка осуществляется с помощью мультиметра. Этот прибор используется в электромеханике и продается в строительных магазинах. Существуют модели без звукового сигнала – они не отличаются по внешним признакам, а потому приходится спрашивать у продавцов. Без звукового сигнала или «прозвона» неудобно постоянно смотреть на панель, но осуществить проверку реально. Последовательно, начиная от аккумулятора до цепи зажигания и генератора, проверяется вся проводка мопеда «Альфа». На мультиметре есть два щупа: красный и черный. Красным нужно касаться плюса, а черным – массы или земли.

Таким образом, проводка мопеда «Альфа» является сложным и уязвимым местом для этого транспорта. Однако именно это поможет закалить хозяина мотоцикла в вечных поломках и сделать его настоящим асом в электричестве своего мотоцикла.

Пусковой электрический топливный обогатитель скутера

Для обеспечения пуска холодного двигателя скутера, необходима богатая топливная смесь, то есть, если оптимальное отношение бензина и воздуха в смеси, составляет 1 : 15, то в момент пуска холодного мотора, количество бензина в смеси должно быть больше. Это обусловлено тем, что холодный бензин испаряется хуже, и его воспламенение в камере сгорания затрудняется. Большее количество бензина, позволяет получить больше паров, в результате чего двигатель нормально запускается.

На старой мототехнике, при пуске холодного двигателя, прикрывали или полностью зарывали воздушную заслонку, таким образом, обогащая смесь. После пуска мотора и его прогрева, заслонку открывали, смесь становилась обычной, и мотор начинал работать в обычном режиме.

На современной технике, в том числе и на скутерах, процесс обогащения смеси при пуске холодного двигателя полностью автоматизирован, благодаря такому устройству, как пусковой электрический обогатитель, или, как его часто называют скутеристы – електроклапан карбюратора, и устанавливается он прямо на карбюратор.

Принцип работы обогатителя

Внутри его пластикового корпуса имеется электрический нагревательный элемент, через который начинает проходить электрический ток, как только мотор скутера начинает работать. В этот момент тепловой элемент начинает нагреваться, а уже от его тепла нагревается капсула со специальным составом, который при повышении температуры расширяется, и выталкивает иглу обогатителя.

При прекращении поступления тока к нагревательному элементу обогатителя, капсула остывает, и игла поднимается, занимая верхнее положение.

При запуске холодного мотора, генератор скутера начинает вырабатывать ток, и, в этот же момент начинает нагреваться термоэлемент обогатителя, получая ток от генератора. Пока игла обогатителя не опустилась в нижнее положение, в карбюраторе остается открытым канал для дополнительной порции бензина, поступающего в двигатель, это позволяет легко запустить холодный мотор.

Но, двигатель не должен работать постоянно на обогащенной смеси, хотя бы потому, что это приведет к перерасходу топлива. На самом деле, на обогащенной смеси мотор скутера работает всего первые несколько минут, потому что, после того как мотор начинает работать, нагревательный элемент обогатителя нагревается все больше (ведь генератор работает, и на нагревательный элемент подается ток), игла обогатителя постепенно опускается, и перекрывает путь дополнительному току бензина, в результате чего топливная смесь приобретает нормальный состав.

С этого момента мотор может работать в обычном режима. В свою очередь, после остановки мотора, генератор перестает вырабатывать ток, термоэлемент обогатителя перестает нагреваться, он остывает, игла поднимается в верхнее положение, и, теперь, при пуске в цилиндр опять будет подаваться обогащенная смесь.

Проверка обогатителя

В том, что обогатитель нормально работает, можно убедиться, ели при пуске холодного двигателя он вначале работает на повышенных оборотах, а затем, через одну – две минуты, обороты падают до холостых.

Также, можно проверить обогатитель, сняв его с карбюратора, и подключив его контакты напрямую к клеммам аккумулятора, (полярность в этом случае не важна). Если при нагреве обогатителя его игла постепенно начинает выдвигаться, значит, обогатитель исправен.

Неисправные обогатители обычно заменяют новыми, но при подборе нужно учитывать, что обогатитель должен точно соответствовать карбюратору, установленному на двигателе.

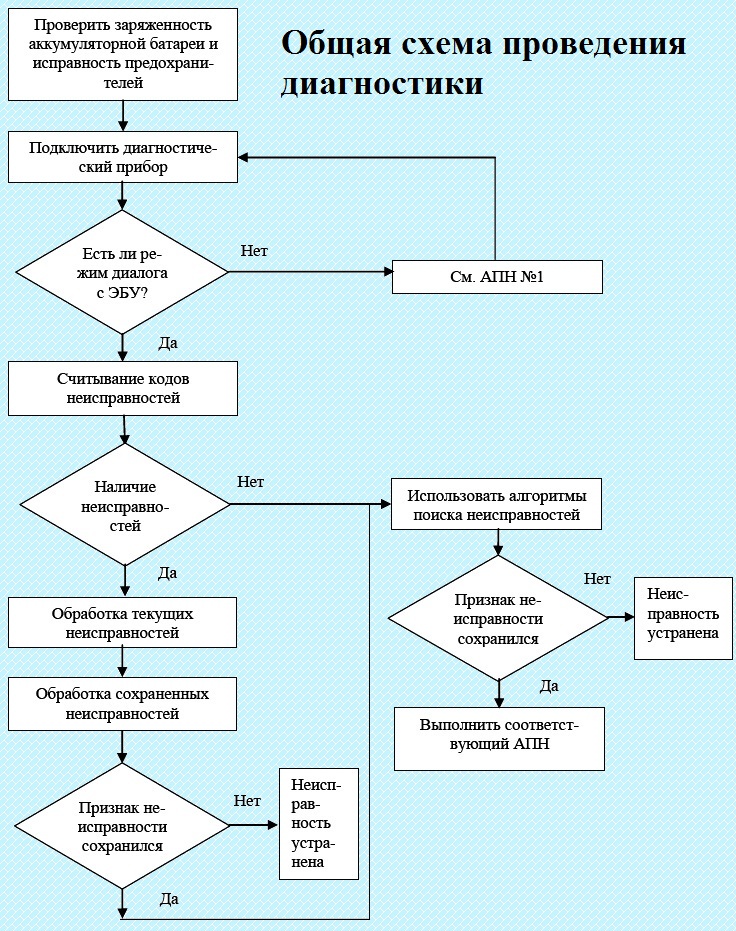

Как починить скутер

Вам понадобится

• — набор рожковых и накидных ключей, торцевых головок;
• — отвертки с плоским и крестообразным лезвием;
• — тестер, изоляционная лента.

Инструкция

Если не запускается двигатель, проверьте, довернут ли ключ в замке зажигания до нужного положения, не нажат ли рычаг одного их тормозов. Проверьте исправность лампочки стоп-сигнала или ее электроцепи. Посмотрите и замените при необходимости предохранитель в основной цепи электростартера. Проверьте клеммы на аккумуляторной батарее. Зачистите их от окислов, измерьте напряжение АКБ и зарядите, если нужно. Временно можете запускать скутер кикстартером.

Проверьте исправность цепи электростартера. Зачистите контакты на реле и стартере, прозвоните реле, обмотки стартера и электропроводку скутера. Если кикстартер прокручивается, проверьте и замените дефектные шестерни кикстартера или храповика. Открутите дренажный винт поплавковой камеры карбюратора. При отсутствии в нем бензина прочистите фильтр бензокрана и продуйте топливопровод, проверьте исправность самого бензокрана, герметичность вакуумного шланга его управления. Если заедает топливный клапан карбюратора, снимите крышку поплавковой камеры и очистите седло клапана. Если это не поможет, замените клапан. Выкрутите свечу. Если она покрыта слоем несгоревшего топлива, разберите карбюратор, проверьте уровень топлива в поплавковой камере и прочистите воздушный фильтр. Проверьте исправность автоматического пускового обогатителя и искру на свече зажигания. При ее отсутствии зачистите электроды свечи наждачной бумагой или замените. Если это не поможет, проверьте исправность других элементов системы зажигания.

При неустойчивой работе двигателя проверьте герметичность крепления впускного патрубка карбюратора и замените прокладку. Замените сальники коленвала. Открутив дренажный винт поплавковой камеры, избавьтесь от воды в ней. Продуйте жиклеры и каналы карбюратора. Замените бензин в баке. Выкрутите свечу зажигания. При наличии воды на изоляторе и электродах избавьтесь от нее в поплавковой камере карбюратора, отвернув дренажный винт.

При наличии черного маслянистого нагара на изоляторе и электродах свечи, замените ее на аналогичную, с меньшим калильным числом. Проверьте и прочистите вентиляционное отверстие в крышке топливного бака. С помощью компрессометра проверьте компрессию. Если она не соответствует норме, замените поршень, цилиндр и поршневые кольца. При наличии маслянистых следов на головке и цилиндре замените прокладку под головкой цилиндра или подтяните гайки ее крепления с усилием и в очередности, рекомендованной руководством по ремонту.

При наличии посторонних звуков на работающем двигателе отрегулируйте тепловые зазоры в приводе клапанов четырехтактных двигателей. Проверьте натяжение и отрегулируйте цепь привода клапанов. Изношенные шкивы, ролики и другие детали вариатора замените на новые. Если двигатель глохнет при резком открытии дроссельной заслонки, проверьте, достаточен ли прогрев двигателя, проверьте регулировки карбюратора и его главную дозирующую систему, правильность работы вариатора. Если двигатель не набирает обороты, дымит, расходует много топлива, а на электроде свечи зажигания образовался черный налет, отрегулируйте карбюратор или установите главный топливный жиклер меньшего сечения. При наличии детонации и белого налета на свече – также отрегулируйте карбюратор или установите главный топливный жиклер большего сечения. Кроме того, проверьте забитость глушителя, каналов и окон цилиндра. Прочистите их. Если глушитель прочистить невозможно, замените его. Если во время поездки двигатель начинает терять мощность, проверьте лопасти крыльчатки вентилятора и кожухи на двигателе воздушного охлаждения. Поврежденные, сломанные и расколотые замените. На двигателе жидкостного охлаждения проверьте подтекание охлаждающей жидкости по изменению ее уровня в бачке. При необходимости замените водяной насос, термостат, радиатор.

www.kakprosto.ru

Как функционирует электроклапан скутерного карбюратора

Пусковой обогатитель на скутере 2т и на четырехтактном мопеде работает по довольно простому алгоритму. На непрогретом силовом агрегате золотниковая игла занимает верхнее положение. Она отвечает за открытие топливного канала, а положение заслонки влияет на объем подаваемого воздуха. Первые обороты при запуске мотора вызывают разрежение внутри эмульсионного канала, и бензин засасывается в мотор.

В результате поступает сильно обогащенная смесь, облегчающая запуск холодного двигателя.  До достижения рабочей температуры силовой агрегат нуждается в питании обогащенной смесью.

Ток, вырабатываемый генератором запущенного мотора, поступает к контактам нагревателя, управляющего термоэлектроклапаном впускной системы. Благодаря нагреву повышается температура порошкового привода, что вызывает постепенное выдвижение штока до 4 мм. Усилие передается толкателю, обеспечивающему движение заслонки.

По довольно простому алгоритму работает пусковой обогатитель на скутере

По мере прогрева двигателя происходит опускание золотника с иглой с последующим перекрытием воздушно-топливного канала. Спустя пять минут происходит полное закрытие заслонки и обеднение смеси. Теперь система обогащения бензина на прогретом моторе регулируется карбюратором.

После остановки двигателя клапан перестает нагреваться, и в результате сжатия порошка привод заслонки с помощью толкателя и штока возвращает ее к исходному положению. Система готова к последующему пуску. Процесс остывания и возврата занимает не более двух минут. Обогатитель имеет недостаток – он работает отдельно от мотора.

Обрывы в свечном колпачке

Эту причину тоже можно отнести к простым. Если пропала искра на скутере, то следует демонтировать колпачок, а затем проверить его уровень сопротивления. Отсоединив колпачок от провода, произведите замеры. Щуп мультиметра вставляется в отверстие для свечи. Другой присоединяется к штырю, к которому подходят провода. В случае если колпачок исправен, мультиметр покажет около 5 кОм. На большинстве современных скутеров свечной колпачок и сделаны неразъемными.

Все эти детали залиты резиной либо компаундом. А поэтому можно протестировать колпачок, провод и катушку зажигания в комплексе. Один из щупов прибора вставляют в свечное отверстие на колпачке. Второй подключают к катушке зажигания. Так выявляют сопротивление на первичной и вторичной обмотке и сам высоковольтный провод. Показания на первичной обмотке должны составлять от 0,1 Ом до 0,4 Ом.

Сопротивление вторичной — от 6,35 Ом до 9,7 Ом на большинстве скутеров. Иногда приходит в негодность высоковольтный провод. Для его замены необходим кабель с металлической жилой. Не подойдет для этой процедуры автомобильный элемент с углеродным наполнителем.

ДХ скутера

Следует знать, что ДХ скутера представляет собой прибор, оснащенный магнитом. Взаимодействуя с ним, ДХ посылает импульс на коммутатор транспортного средства, а тот, в свою очередь, воздействует на другие элементы системы зажигания (бабину и т. д.).

На 2-колесных транспортных средствах ДХ – это просто магнитик с проводами, идущими на коммутатор. Датчик находится вот здесь, под крышкой.

Местоположение датчика холла на скутере

По защитному каналу провод его протянут прямиком на коммутатор.

Некоторые считают — чтобы максимально точно проверить ДХ, его нужно снять. С другой стороны, на 2-колесных машинах делать это вовсе не обязательно, так как проверка мультиметром осуществима и так.

Легче всего проверить датчик холла прозвонкой. Для этого следует вооружиться мультиметром, и поставить прибор на режим прозвона.

Мультиметр в режиме прозвона

Вот, что надо сделать конкретно:

• поставить мультиметр в режим прозвона;
• концы прибора соединить с проводами датчика холла.

Если на шкале мультиметра появятся какие-либо значения, пусть даже они будут скакать – ДХ рабочий. Если же он молчит и ничего не происходит – он неисправен.

Можно также установить прибор в режим сопротивления. И проверка будет аналогична. Если значения на шкале мультиметра будут меняться, ДХ в порядке.

Проверка с помощью мультиметра индуктивного датчика может быть проведена и так: прибор ставится в положение 2000.

К примеру, что касается индуктивного датчика холла, то в мануале черным по белому прописано, что значения его должны быть равны:

• воздушный зазор – 0,4-0,5 мм;
• сопротивление – 380-570 Ом.

Воздушный зазор датчика – это расстояние от датчика до воротка, который собственно и вращается.

После подготовки мультиметра:

• концы датчика со штепселем вынимаются из коммутатора;
• щупы прибора вставляются в штепсель.

Если значения мультиметра в пределах 380-570 Ом, датчик холла считается рабочим.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как большие электрические нагрузки можно контролировать с помощью датчиков Холла

Мы уже знаем, что выходная мощность датчика Холла очень мала (от 10 до 20 мА). Поэтому он не может напрямую контролировать большие электрические нагрузки. Тем не менее, мы можем контролировать большие электрические нагрузки с помощью датчиков Холла, добавив NPN-транзистор с открытым коллектором (сток тока) к выходу.

Транзистор NPN (приемник тока) функционирует в насыщенном состоянии в качестве переключателя приемника. Он замыкает выходной контакт заземлением, когда плотность потока превышает предварительно установленное значение «ВКЛ».

Выходной переключающий транзистор может быть в разных конфигурациях, таких как транзистор с открытым эмиттером, транзистор с открытым коллектором или оба. Вот так он обеспечивает двухтактный выход, который позволяет ему потреблять достаточный ток для непосредственного управления большими нагрузками.

2. Принципиальные схемы электрооборудования

В основном на всех скутерах электрические схемы идентичны между собой, различаются только набором потребителей электроэнергии, наличием тахометра, сигнализации и т. п.

Почему-то именно электрооборудование часто вызывает наибольшие трудности с пониманием, хотя вроде ничего сложного здесь нет. Чтобы в нем разобраться, достаточно минимальных знаний по электротехнике. Итак, начнем с того, что общая электросхема скутера состоит из трех автономных частей: схемы зажигания, схемы освещения/сигнализации и схемы питания стартера.

Общая схема электрооборудования скутера

Примечание:

Из-за того что производители мототехники постоянно вносят изменения, реальный цвет проводов может отличаться от приведенного на схеме.

Схема зажигания

1 – свеча зажигания

2 – катушка зажигания

3 – коммутатор (упрощенная схема)

4 – ротор генератора

5 – обмотка зажигания

6 – датчик

7 – контакт замка зажигания

Рассмотрим, как она работает. При вращении ротора генератора в обмотке зажигания возникает напряжение (80-300 вольт в зависимости от оборотов), которое поступает в коммутатор, где через диод заряжает конденсатор. При дальнейшем движении ротора закрепленный на нем магнит проходит мимо датчика, где аналогично возникает напряжение. Будучи подано на управляющий электрод тиристора, оно его открывает. Открытый тиристор разряжает только что зарядившийся конденсатор через первичную обмотку катушки зажигания, в результате чего в ее вторичной обмотке индуцируется высокое (15-20кV) напряжение, и в свече проскакивает искра. Сигнал с датчика идет на управляющий электрод тиристора не напрямую, а через узел блокировки, который пропустит сигнал, только если его контрольный провод коротит на массу, т.е. когда замкнут контакт замка зажигания.

Схема освещения/сигнализации

Чем БСЗ лучше контактной?

Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации

Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт. Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром

Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.

По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор

Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности
