Устройство системы инжектора
Компьютер.
Служит для выбора оптимального режима работы, и качества подаваемой смеси исходя из показателей всех датчиков машины. Вдобавок компьютер определяет возможные неполадки и в самих элементах инжектора.
Датчики.
Предоставляют компьютеру всю информацию о том, каково состояние работы двигателя в конкретный момент. Речь идет о датчике расхода топлива, датчике расхода воздуха, лямбда-зонда, датчика детонации и так далее.
Система впрыска.
Современные двигатели отличаются двумя видами впрыска. Прежде всего, моновпрыск – это когда одна форсунка работает на все цилиндры, и подготовленная топливная смесь имеет одинаковые характеристики. Такой вид впрыска сегодня все менее популярен, так как неэффективен.
В системе распределенного впрыска топлива в отличие от первой на каждый цилиндр устанавливают отдельную форсунку, она и отвечает за регулировку количества подаваемого топлива.
Форсунки.
Их можно назвать «рабочими лошадками» системы впрыска, ведь на них возложена основная работа по смешиванию воздуха и топлива, и подача его в камеру сгорания.
Форсунки, кроме того, отключают подачу топливной смеси, скажем, во время спуска с горы с включенной передачей.
Эта часть системы инжектора конкретно и подвержена наибольшему износу, в первую очередь из-за микрочастиц грязи, способных изнашивать каналы форсунки и механизм, служащий для запора.
Форсунка по причине износа начнет подавать в камеру большее количество топлива, чем требуется. Это влияет на стабильность работы двигателя, теряется мощность.
Устройство инжектора.
3 Почему нельзя запускать состояние инжектора?
Основная функция этого механизма заключается в поставке топлива к поршням, и только от состояния клапанов форсунок зависит эффективность его работы. Если каналам и отверстиям давно необходима очистка, они засорены и обросли нагаром, то подача горючей смеси будет затруднена, а то и вовсе прекратится. Отсюда и последует неудовлетворительная работа мотора, что отразится не только на его долговечности.
Если вы будете игнорировать тот факт, что уже пора бы прочистить инжектор, расход топлива будет равномерно увеличиваться, постепенно он вырастет в разы. Но это не единственное осложнение, которым грозит ваша экономия на промывке форсунок. Если допустить их перезагрязнение, очень скоро придется их заменить, а это куда дороже. Так что наиболее мудрым решением сэкономить на этой операции будет осуществление ее своими руками.
Как промыть форсунки инжектора: распространённые методы
Теперь несколько слов о том, как правильно промыть форсунки.
Самый простой, но и наименее эффективный способ – добавление специальной моющей присадки в топливо. Но это скорее профилактическая мера. Если уже есть серьезные загрязнения, так их не удалить.
Есть плюсы и минусы у этого метода чистки форсунок. Промываться будет вся магистраль, включая бак и топливный насос. По идее это хорошо, но если в системе есть грязь и крупные отложения (обычно в баке), они поднимутся и пойдут в распылители, чем могут окончательно «убить» инжекторы. Это самый простой способ, но для старых авто он точно не подойдёт.

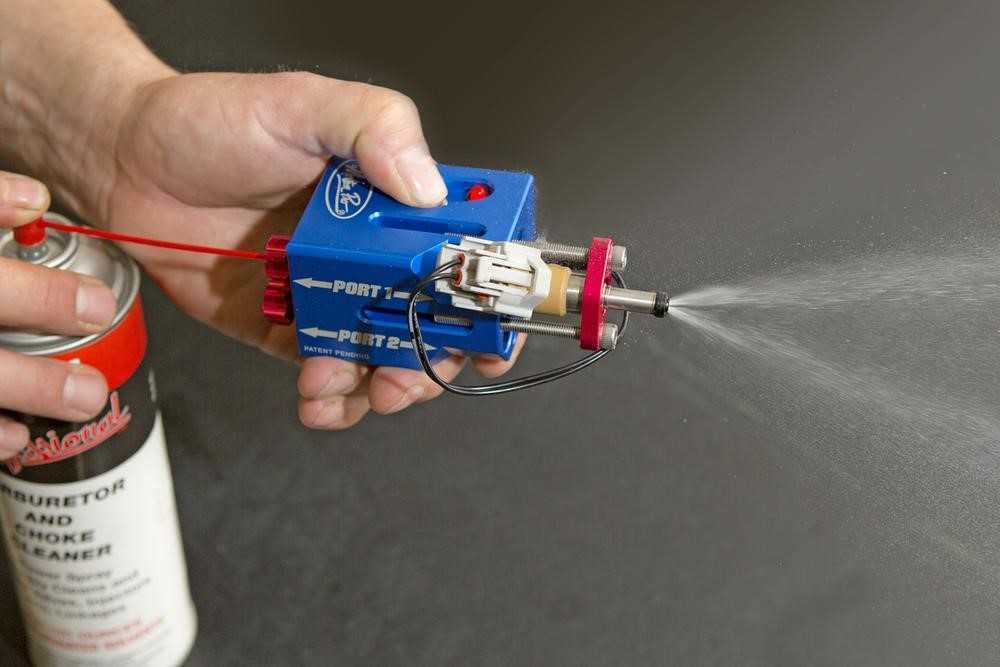

Следующий метод чистки инжектора очень распространен. Форсунку нужно демонтировать. Проще всего снять сначала всю рампу, а уже потом с нее снимать элементы. Понадобятся аккумуляторная батарея, два провода с клеммами и жидкость для очистки. Одним из преимуществ такого метода является визуальный контроль «до» и «после». Один провод подсоединяется к АКБ и форсунке. Второй – только к форсунке инжектора. Подсоедините баллон со спреем-очистителем к ее входному отверстию. Кто-то делает это напрямую, кто-то через кусок топливного шланга.
Нужно держать форсунку топливную и надавливать на баллон, чтобы жидкость шла под давлением. Одновременно с подачей жидкости нужно подсоединять на пару секунд второй провод к источнику питания 12 вольт, чтобы приводился в действие электромагнитный клапан. Лучше всего это делать с помощником. Процедура выполняется до тех пор, пока форсунка не начинает нормально распылять жидкость.
Можно самостоятельно собрать несложный стенд с примитивной схемой. Такие стенды есть на многих СТО. С его помощью одновременно чистят все форсунки сразу, создавая давление в рампе. Это позволяет сравнить их распыление и добиться одинакового результата на каждой.
В запущенных случаях пользуются сложным методом – ультразвуковой чисткой двигателя в специальной ванне. Метод сложный, требует наличия определенных навыков, но зато самый эффективный.
Ультразвуковая очистка
Современный способ чистки инжектора — использование ультразвука. Тут потребуется снять с двигателя форсунки и поместить их в ультразвуковую ванну. Очистка производится с помощью микровзрывов ультразвуковых волн, способных достичь тысяч атмосфер (эффект кавитации). На дне ванны находится ультразвуковой генератор. В него опускаются форсунки и за счет кавитации достигается максимальный эффект отслоения засорений в канальцах форсунок и осадков в каналах форсунок.
Благодаря использованию ультразвуковой ванны очищается поверхность форсунки и внутренние ее рабочие полости. На внутренней поверхности возможны также лаковые и карбоновые отложения, так как она находится в рабочей зоне большого давления и высоких температур. Внутренняя поверхность прибора очищается исключительно в активном режиме очистки. Этот режим предполагает, что форсунки открываются и закрываются, находясь в рабочем растворе частью, непосредственно распыляющей топливо — распылительным отверстием, при ультразвуковой очистке.
Промывка ультразвуком считается более эффективной, так как ее помощью могут очищаться и те форсунки, которые промывочной жидкостью очистить нельзя. Промывка инжектора данным способом стоить будет немного дороже.
Этапы промывки ультразвуком:
- Снятие и осмотр форсунок.
- Установка на стенд.
- Первичная проверка на стенде (распыл, производительность).
- Промывка со специальным раствором в щадящем режиме в ультразвуковой ванне.
- Промежуточная проверка приборов на стенде (распыл, производительность).
- Дополнительная промывка при необходимости.
- Финальная проверка на стенде (распыл, производительность).
- Установка при необходимости новых фильтров и уплотнительных колец.
- Монтаж форсунок в двигатель.
Проверка на стенде является преимуществом этого способа. Ультразвуковую ванну рекомендуется использовать через 100 тыс. км или чаще, если диагностика двигателя показала необходимость этого. Главным недостатком метода является его высокая стоимость и необходимость прибегать к помощи специалистов. Из-за неправильной чистки ультразвуком форсунки могут повредиться. Конечно, сначала убедитесь, что перебои в работе двигателя именно из-за загрязненности форсунок.
Почему засоряются форсунки инжектора?
Главный элемент инжектора — форсунки, обеспечивающие подачу горючего в цилиндры двигателя.
Благодаря этим устройствам, происходит дозирование и распыление топлива. Если сопла забиты, эффективность работы форсунок снижается. В чем причина?
Сегодня все чаще встречается мнение, что инжектор загрязняется из-за применения низкокачественного бензина, в котором встречаются посторонние элементы или даже песок. На практике это не совсем так.
Топливная система автомобиля хорошо продумана. В ней предусмотрено несколько степеней очистки горючего, что исключает попадание грязи к форсункам, поэтому риск загрязнения инжектора по этой причине минимален.
Система фильтрует посторонние элементы, начиная от крупных фрагментов и заканчивая мелкими загрязнителями.
Чем же вызвано загрязнение? Главными виновниками являются тяжелые фракции горючего, которые остаются на стенках распылителей (форсунок).
Чаще всего это происходит после отключения зажигания, когда корпус изделий нагревается от мотора, а система охлаждения уже не выполняет свои функции.
В условиях высокой температуры происходит испарение легких фракций, а вот тяжелые остаются в форсуночных каналах, постепенно загрязняя их.
Со временем толщина отложений возрастает, что приводит к снижению сечения распылителя и ухудшению эффективности его работы. В итоге падает производительность двигателя.
Наличие тяжелых фракций в составе топлива — ситуация, которая характерна для горючего низкого качества.
Такой бензин получают посредством прямой перегонки и улучшения характеристик с помощью высокооктановых добавок.
Также к росту объема тяжелых фракций приводят ошибки в хранении горючего. Результатом становится загрязнение форсунок, и автовладелец неизбежно сталкивается с вопросом, как их почистить.
Причины и признаки загрязнения форсунок
Большая часть выпускаемых сегодня автомобильных двигателей оснащена системой впрыска топлива, одним из важнейших элементов которой являются форсунки. За долгий период эксплуатации через них проходят сотни и тонны литров горючего, которое содержит огромное количество примесей — от твердодисперсионных частиц до тяжелых углеводородных фракций и смолистых веществ. Естественно, что все это приводит к засорению и ремонту форсунок и изменению параметров ее функциональности. Первые признаки загрязненияСамые первые симптомы того, что форсунки засорились, проявляются в характере работы двигателя и эксплуатации автомобиля. Среди них самыми явными признаками являются:
- плохой запуск двигателя, что наиболее характерно проявляется при минусовых температурах;
- перебои в работе мотора на холостом ходу;
- провалы или заторможенная реакция при наборе скорости во время нажатия на педаль акселератора;
- повышенный расход топлива;
- увеличение загрязненности выхлопных газов токсичными веществами;
- повышение в несколько раз величины детонации при наборе оборотов двигателем;
- образование хлопков в системе выхлопа газов;
- пропуски в воспламенении или зажигании.
Основные причины загрязнения При эксплуатации автомобиля в западно-европейской зоне вышеприведенные признаки не обязательно будут свидетельствовать о засорении форсунок. Зарубежные производители рекомендуют не чистить, а просто менять их после пробега автомобилем не менее 120 тыс. км пути. Однако это правило не работает на просторах стран СНГ. Причина одна — низкое качество топлива. Поэтому отечественным автомобилистам приходится чистить форсунки каждые 15 тыс. км пробега.
Отдельному автопользователю не представляется возможным убедиться в достоверности качества топлива непосредственно на АЗС. По этой причине нельзя застраховать свой автомобиль от попадания в него плохой топливной смеси. При этом само топливо перед тем как попасть в бензобак может загрязниться по целому ряду причин:
- не соблюдения условий хранения, когда новое топливо заливают в загрязненные и годами не очищаемые от смолистых соединений хранилища;
- использование производителем для повышения октанового числа топлива соединений, содержащих марганец, что быстро портит систему топливного впрыска;
- наличие воды в топливе создает условия для развития процессов коррозии в системе впрыска;
- в топливной смеси может содержаться песок, опилки и другие мелкодисперсионные частицы.
Изменения в топливной системе при загрязнении форсунок При засорении форсунок всегда происходит значительно ухудшение процесса формирования топливно-воздушной смеси и характера ее подачи, выражаемое в следующих проявлениях:
- изменение геометрии конуса факела и размера распыляемых топливных частиц;
- нарушение стабильности в дозировании топлива;
- утечка топлива в закрытом состоянии затворного клапана через дюзы (ухудшение плотности прилегания клапана).
Химическая очистка инжектора
К способам химической очистки инжектора можно отнести не только использование описанных выше жидкостей. Существуют, например, специальные присадки в топливо, которые в некоторой мере чистят форсунки и снимают нагар с клапанов. Но это скорее профилактическое средство, при сильном загрязнении оно не очень эффективно.
Промывка форсунок без снятия с двигателя состоит из некоторого количества этапов.
- В первую очередь необходимо отключить топливный насос. Для этого достаточно во время работы двигателя, дождаться, когда он самостоятельно заглохнет. Давление в топливной системе будет снято, можно приступать к выполнению основных этапов работы.
- Далее необходимо подсоединить шланг самодельной установки и затянуть соединение хомутом. Хомут должен сидеть достаточно надежно, чтобы не было разрыва во время работы. Давление в системе будет достигать примерно три атмосферы, поэтому следует быть аккуратным.
- Перекрытие возвратки. Если этого не сделать, жидкость для промывки форсунок может попасть в бак, что нежелательно.
- Заливка промывочной жидкости в предназначенную для нее емкость.
- Подключение жидкостного насоса к электропитанию.
- Основной этап. Перед тем как промыть форсунки, следует еще раз убедиться, что все соединения надежны. На этом этапе необходим помощник, который запустит двигатель. Теперь следует запустить жидкостный насос, доведя давление до трех атмосфер. Все, процесс очистки пошел. В зависимости от количества используемой промывочной жидкости очистка форсунок будет длиться от десяти до двадцати минут. Стандартное количество винса на один автомобиль – 500 миллилитров. Просто необходимо подождать, когда он закончится.
- Визуально проверить выхлоп. Если очистка идет эффективно, под конец процесса промывки инжектора не должно быть дыма.
- Замена свечей, если в этом есть необходимость.
- Под конец необходимо отключить самодельный аппарат для промывки форсунок и восстановить систему, то есть подключить все шланги, подключить предохранитель топливного насоса и тому подобное.
- Проверить работу двигателя после промывки. Если ранее обнаруженные проблемы больше никоим образом не проявляются, значит промывка была проведена эффективно.
Специалисты утверждают, что качественная промывка инжектора позволяет существенно снизить расход топлива. Наверное, более правильным будет считать приведение расхода топлива в норму. Во всяком случае, возможность существенной экономии бензина или дизельного топлива имеется.
Самостоятельная промывка дизельных форсунок проводится абсолютно тем же способом, что и промывка бензиновых. Вполне подойдет описанная выше самодельная установка, и алгоритм работы тоже. Конечно, чистка дизельных форсунок требует тщательного подбора промывочной жидкости и определенной аккуратности в работе.
Самостоятельно форсунки тоже можно промыть, сняв их с двигателя. Для этого существует специальный спрей, и установка для очистки отличается от описанной выше.
Таким способом промыть инжектор своими руками можно, и достаточно эффективно, но это более длительный, да и более сложный процесс.
Особенности работ
Если элемент не держит давления, то есть после первого нагнетания давления еще до включения ее в работу он начал пропускать чистящее средство, то форсунка в обязательном порядке заменяется.
Недопустимо дальше использовать также элемент, который даже после включения в работу не распыляет чистящее средство, являясь очень сильно забитым.
Закончив с промывкой, устанавливаем рампу на место, закрепляем, подсоединяем проводку и патрубки. Затем бензонасосом закачиваем бензин в рампу и проверяем все соединения на наличие подтеков.
Выполнить такую операцию первый раз может оказаться несколько сложно, поскольку необходимо одновременно следить за работой форсунки и подавать жидкость в шланг.
Но в дальнейшем промывка не должна составлять проблем, тем более приспособление уже будет иметься под рукой.
Узнайте больше: Как чистить инжектор своими руками в домашних условиях.
Несколько способов чистки форсунок без демонтажа
Теперь рассмотрим методы очистки без демонтажа инжектора. Они подходят для несильно загрязненных бензиновых двигателей. В случае старых и очень больших загрязнений, а также для дизельных двигателей эти способы крайне неэффективны.
- Очистка на стенде специальными жидкостями. При таком способе хорошо очищаются керамические части деталей, но в целом, результат оставляет желать лучшего.
- Чистка с помощью присадок. Здесь все просто – в бензиновый бак заливается присадка с моющей жидкостью, из расчета пол литра на 50 литров бензина. Параллельно, очищается вся система топливной подачи и сам двигатель. Однако, есть опасность еще большего забивания форсунок грязью, смытой из других частей. Но можно и не заливать смесь в бак, а сделать приспособление (временный бензонасос) для впрыска смеси, соединить его к очищаемой детали, в месте разъединения шланга от питания. Далее, завести двигатель на малые обороты, подавать смесь горючего и моющего реагента в форсунки. Проходя по магистрали, едкая смесь очищает забитые проходы, а его остатки испаряются за 30 минут работы двигателя. Такой способ позволяет быстро и безопасно очистить форсунки, не снимая агрегат с автомобиля. Тут только надо знать, что пропорции смеси – 2/1 жидкости к бензину. Заранее нужно вытащить предохранитель насоса, прогреть мотор, и снизить давление в системе, путем нескольких запусков двигателя.
- Народные. С помощью отдельного бензонасоса и бутылки.
https://youtube.com/watch?v=ahcjVBGGNd8
При любом способе чистки, в конце необходимо поменять резиновые прокладки и очистить свечи (иногда требуется их замена). Нужно, так же, произвести сброс ошибки с памяти ЭБУ.
Итак, подводя итог всему вышеизложенному, можно смело утверждать, что самостоятельно почистить загрязнившиеся форсунки, даже не снимая их с автомобиля, может каждый автовладелец. При том, сделать это качественно и быстро. Главное освоить методику проведения процедуры и соблюдать элементарные правила безопасности.
Самостоятельная чистка форсунок
Итак, для тех, кто решился самостоятельно привести в порядок загрязненные форсунки, краткое руководство к действию. Сначала рассмотрим все же, вариант со снятием инжектора. Это нужно знать владельцам дизельных автомобилей, ибо, чистка форсунок без снятия для таких моделей крайне неэффективна.
- Следует подготовиться к процедуре. Начать нужно с выбора реагента. На рынке представлен достаточно большой его выбор. От мягких и щадящих средств, до едких и очень активных реагентов. Например: LIQUI MOLLY или Wynn’s .
- У вас под рукой должны быть следующие приспособления:
— 2 емкости с промывочной жидкостью
— 10–ти метровый шланг
— инструменты (для снятия инжектора) и нож
— двухконтактная кнопка, световой индикатор на 12В
— зарядка, достаточно на 12В
- Собрать примитивную систему промывки: на баллончик промывочным средством надевается гибкая трубка и плотно прижать хомутом; выходной конец форсунки опустить в двухлитровый тазик для реагента; присоединить кнопку к зарядке (красный конец «+»), а отрицательный конец присоединить к контакту инжектора. Второй контакт инжектора присоединить к одному из электродов лампочки, а второй выход соединить с кнопкой. Лампочка нужна для предупреждения сгорания обмотки инжектора. Для проверки собранной конструкции, включите в сеть зарядку, произойдет щелчок, символизирующий раскрытие заслонок.
- Извлечь форсунки. Так как наша тема о способах чистки форсунок без снятия, на процессе демонтажа инжектора не будем долго останавливаться. Отметим, лишь, что для этого нужно снять дроссели, фильтры, коллектор, отсоединить все шланги. Во избежание попадания горючего на рампу, нужно открутить все болты обратки и снять форсунки
- Начать промывку. Выпустить в форсунку (закрытая позиция) порцию промывочного реагента из баллона. С помощью кнопки собранной цепи, имитируйте открытие форсунки. Реагент, предварительно очистивший все внутреннее пространство, струей выйдет из открывшегося канала. Сделать повторные впрыски, пока струя не наберет мощности и равномерного распределения по всему объему.
- Поменять резиновые прокладки и поставить агрегат обратно в автомобиль.
Степень загрязнения форсунок
- На начальной стадии, влияние на работу двигателя не наблюдается. Все выливается в повышении расхода горючего и незначительная потеря КПД инжектора
- Средняя степень характеризуется значительным увеличением расхода горючего и перебойной работе двигателя. Потеря производительной мощности инжектора доходит до четверти полной мощности. Расстраивается равномерность выхлопа, в салон могут проникать угарные газы.
- Критическая стадия. Ее можно распознать по «бешеному» метанию мотора под капотом, возможен выход из стоя нескольких цилиндров. Слышны сильные хлопки из воздушных фильтров. Инжектор выдает половину заданной мощности
К сожалению, форсунки загрязняются всегда, периодически достигая критического уровня. Поэтому систематическое очищение, обычно каждые 25 – 30 тысяч пробега, является обязательным. Большой вклад в это грязное дело вносит некачественный бензин, содержащий много примесей, которые не сгорают до конца, а образуют копоть и откладываются на внутренней поверхности всей топливной системы и в частности, на форсунках.
Чистка форсунок своими руками без снятия
В большинстве случаев чистку форсунок можно выполнить самостоятельно, не всегда требуется обращаться в автосервис, чтобы решить эту проблему. Плюс ко всему услуга часто стоит неоправданно больших денег. Рассмотрим вариант, когда промывка форсунок производится без снятия их с двигателя на примере Passat B5. Для этого потребуется приобрести промывочную жидкость в количестве 1 литр, ниппели – 2 шт, сверло, шланг диаметром 12 мм и длиной 1 м, парочку хомутов, обычные пластиковые бутылки на 1,5-2 литра и компрессор-насос.
Промывка форсунок без снятия
Шаг 1. Сначала нужно взять бутылку и сделать на ее дне, а также в горлышке два отверстия при помощи сверла. В дно бутылки требуется установить один из ниппелей.
Просверлите отверстия в бутылкеУстановите ниппель
Шаг 2. Далее ниппель требуется поставить и в горлышко. Только вентиль стоит убрать сразу же, иначе он не даст промывке нормально вытекать из бутылки.
Поставьте ниппель в горлышко бутылкиНе забудьте убрать вентиль
Шаг 3. «Система» для промывки почти готова. Бутылка теперь выглядит так.
Так выглядит готовая система
Шаг 4. Затем нужно присоединить шланг на ниппель, установленный в горлышке бутылки, и обязательно закрепить его хомутом. Система для промывки готова.
Соедините шланг с ниппелемЗафиксируйте шланг хомутом
Шаг 5. Теперь нужно отсоединить подачу топлива и обратку (показаны на рисунке). Но предварительно нужно отключить бензонасос, убрав предохранитель насоса.
Уберите предохранитель бензонасосаОтсоедините обратку
Шаг 6. Далее к подаче нужно подсоединить шланг от бутылки.
Найдите шланг подачиПодсоедините к подаче бутылку
Шаг 7. К обратной стороне бутылки нужно подключить обычный компрессор и накачать конструкцию до 2 атмосфер. Это нужно сделать для того, чтобы убедиться, что нигде ничего не «травит».
Подключите компрессор к бутылке
Шаг 8. К обратке нужно подключить через шланг еще одну бутылку.
Подключите вторую бутылку к обратке
Шаг 9. Теперь нужно открыть упаковку с промывкой и налить ее в первую бутылку. Наливать нужно в небольшом количестве – где-то 1/3 от объема бутылки.
Налейте промывку в первую бутылку
Шаг 10. После этого нужно к бутылке подключить компрессор, а бутылку прикрутить к шлангу.
Подключите бутылку к компрессору
Шаг 11. Бутылку нужно подвесить на открытом капоте авто, а потом нужно накачать в бутылку 2-3 атмосферы при помощи компрессора.
Подвесьте бутылку на открытом капоте
Шаг 12. Далее нужно завести машину. Если работать она будет странно, а до этого накачивалось 2 атмосферы в бутылку, то нужно добавить давления до 3 атмосфер. На холостом ходу машина должна проработать 15 минут. Потом ее нужно заглушить еще на 15 минут, а затем требуется доработать всю оставшуюся в бутылке жидкость. Потом машину снова нужно заглушить.
Увеличьте давление при необходимости
Шаг 13. Процедуру нужно повторять несколько раз в несколько заходов.
Повторите процедуру несколько раз
Шаг 14. После окончания промывки нужно вернуть все шланги и предохранитель на место.
Поставьте все шланги на место
Присадки для чистки инжектора
Добавление специальных присадок в топливо является преимущественно профилактической мерой, направленной на снижение интенсивности загрязнения топливных каналов форсунок. Наибольшую эффективность и целесообразность данный метод имеет в случае его применения на новых автомобилях, когда топливная система еще не пострадала от использования некачественного бензина или дизельного топлива.
Высококачественные присадки, заливаемые непосредственно в топливный бак, рекомендуется использовать с качественными видами топлива, причем таким образом, чтобы сразу после добавки присадки в бензин или солярку, автомобиль гарантированно проезжал несколько сотен километров. В ином случае, процесс очистки пройдет в топливном баке и вся растворенная там грязь попадет в сетку бензонасоса, топливный фильтр и тот же инжектор.
ФОРСУНКИ
Форсунки на ВАЗ 2114 представляют собой электромагнитное устройство, в котором при наличии импульса в электрической составляющей открывается клапан, и распыленное горючее под давлением впрыскивается в цилиндр ДВС. В зависимости от величины импульса клапан открывается в большей или меньшей степени, тем самым дозируя подачу.
На модели 2114 могут устанавливаться распылители топлива разных производителей, соответственно, и стоимость форсунок тоже может отличаться. Фирмы-производители и стоимость (диапазон цен по РФ):
- GM (1300 – 1400 руб.),
- BOSCH (1000 – 1200 руб.),
- SIEMENS (800 – 1400 руб.).
Статья в тему: Плохо греет печка на ВАЗ 2114: выясняем причины и устраняем проблему
На автомобиль ВАЗ 2114 (2115) устанавливаются моторы объемом 1,5 и 1,6 л (8-ми и 16-ти клапанные), поэтому и производительность форсунок необходимо подбирать в зависимости от типа двигателя. При неправильном выборе может увеличиться расход топлива или ДВС потеряет мощность. Какие форсунки лучше поставить на ВАЗ 2114? Здесь следует ориентироваться на маркировку детали. К примеру, BOSCH 0 280 158 502 подходит только на мотор 1,5 л 8-клапанный. По производителю трудно что-то сказать, качество всей продукции примерно одинаковое.
ПРИЗНАКИ НЕИСПРАВНОСТИ
Есть определенные признаки забитых форсунок инжектора:
- Провалы в работе двигателя, дергание;
- Большой расход бензина;
- Неустойчивая работа мотора на холостых оборотах.
И, если форсунки «льют», ДВС может вовсе не заводиться. Чтобы наладить работу двигателя, следует почистить форсунки на ВАЗ 2114.
СНЯТИЕ
Рассмотрим, как снять форсунки на ВАЗ 2114 (конечно, все делается на незаведенном двигателе, и не помешает отсоединить клеммы аккумулятора). Для этого нам понадобится набор комбинированных ключей, шестигранник, отвертки и плоскогубцы:
- Сбрасываем давление в системе. На рампе сзади есть под колпачком клапан. Отворачиваем колпачок, и тонкой отверткой или стержнем нажимаем на клапан.
- Снимаем патрубок воздушного фильтра;
- Отсоединяем топливопроводы (подающий и «обратку»);
- От форсунок отсоединяем электрические разъемы. Разъемы на защелках, снять их просто;
- Отворачиваем два болта крепления рампы (или ключ на 10, или шестигранник):
- Демонтируем топливную рейку.

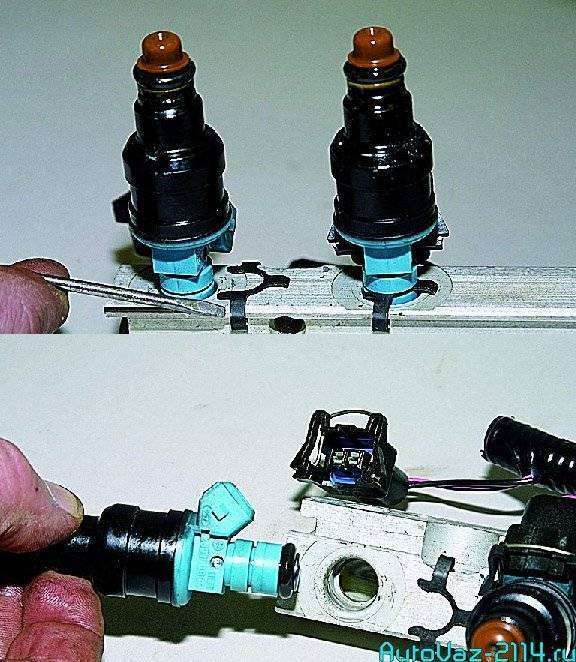

Отодвигаем фиксатор и достаем форсунку Форсунка из рампы извлекается очень просто – нужно в сторону отодвинуть фиксирующую шайбу и вытащить форсунку, применив небольшое усилие.
ЗАМЕНА
Замена форсунок при снятой топливной рампе производится элементарно – старую деталь вынимаем, новую устанавливаем и фиксируем пружинистой разрезной шайбой. Затем устанавливаем топливную рампу на место. Поменять форсунку очень просто.
ПРОВЕРКА
Перед чисткой не помешает проверка форсунок на ВАЗ 2114, неплохо сначала убедиться в их неработоспособности. Проверку выполняют на снятой топливной рейке, для этого существует специальный стенд, такими стендами оборудованы многие современные автосервисы.
Статья в тему: Система ручного (стояночного) тормоза на ВАЗ 2110
Можно проверить каждую отдельно снятую форсунку, подав на нее питание и подсоединив к входу резервуар с топливом. Во время подачи напряжения клапан должен сработать, и бензин брызнуть из распылителя. Но проверка здесь условная, производительность определить практически невозможно.
Еще более сомнительна затея с мерными стаканами, которая часто описывается на ресурсах в интернете. Допустим, во всех стаканах бензин наполнился в одинаковом объеме. А как тогда определили производительность при простой прокрутке стартером? Ведь двигатель работает на разных оборотах, а неисправная форсунка обычно переливает бензин в зависимости от подающего на нее напряжения. А если неисправна электрическая часть?
Сообщества › Сделай Сам › Блог › Станция для промывки инжектора — своими руками за 5 минут —
Расскажу как сделать устройство для промывки инжектора, за пять минут, своими руками. Минимум работ и минимум инструмента. Простая но надёжная и рабочая конструкция, которой я пользуюсь не один год и промыл с её помощью не один авто. Приобретаем вот такую штуку, стоит в пределах 500-600 руб.
Называется пистолет для мовиля, есть разные варианты, но смысл один.
Далее делаем как показано на фото, откручиваем родной носик, глушим его, и желательно, но не обязательно отрезаем трубку идущую в бачок. Через неё пойдёт воздух внутрь бачка через жидкость, и будет насыщать воздухом промывочную жидкость, что не очень хорошо. Поэтому рекомендую её отрезать.
Далее в бачке сверлим отверстие для золотника и вставляем золотник, как на фото. Блестящую штуку я наклеил для увеличения толщины стенки бачка. Она тоже не обязательна, золотник и без неё хорошо держится, просто мне так захотелось.
Дальше подбираем шланг нужного диаметра и ОБЯЗАТЕЛЬНО
ставим фильтр тонкой очистки. Фильтр меняем перед каждой новой чисткой, особенно если прибором давно не пользовались.
Регулятор давления на входе, не обязателен, у меня он был, поэтому я его поставил. С ним удобнее регулировать давление, но в начале я обходился и без него, регулировкой на компрессоре.
Фиксируем курок в нажатом положении, любым доступным методом, в моём случае это скотч :))
В итоге получается вот такой агрегат.
На некоторых машинах можно подключится без переходника, а на некоторые придётся подобрать переходник. Его можно подобрать от бензинового фильтра, отрезав один из штуцеров входа-выхода. Мой набор разных разностей :))
Применение: Пред началом работы, рекомендую залить бензин а не жидкость в установку, так как если вы переборщите с давлением вся жидкость уйдёт в бак, а это плохо. Так как жидкость концентрированная, она начнёт отмывать все отложения начиная с бензонасоса, магистралей и.т.д., и вся эта грязь пойдёт в форсунки, в результате вы можете получить отрицательный результат. Поэтому в начале залейте бензин, отрегулируйте нужное давление и только потом заливайте жидкость.
На компрессоре вначале регулятор давления уберите на минимум, (компрессор должен быть полностью накачен) подключаем к компрессору установку и начинаем поднимать давление примерно до 2 — 2.2 бар. Если вы переборщите с давлением, вы услышите шипящий звук и фильтр тонкой очистки станет пустой. Подбираем нужное давление, точность его не столь важна, но двигатель должен работать устойчиво. Заводим двигатель и проверяем работу.
Если всё устраивает, сливаем бензин и заливаем жидкость. Дальше следуем инструкции указанной производителем промывочной жидкости. Вот по сути и всё.
Видео версию можете посмотреть тут:
Чистка со снятием форсунок
Сильные загрязнения системы впрыска удаляются таким способом, который подразумевает снятие форсунок и их отдельную прочистку. Данный способ позволяет добиться наилучших результатов. Главным преимуществом очистки инжекторных форсунок жидкостью является восстановление работоспособности таких инжекторов, которые конструктивно имеют сложную конфигурацию своих внутренних каналов.
Инжектор демонтируют и производят индивидуальную очистку каждой форсунки на специальном стенде. Данный подход позволяет сравнить производительность, форму факела, направление и качество распыла до начала чистки и после неё. Дополнительно можно сравнить и проанализировать работу всей группы форсунок в совокупности.
Принцип работы очистного стенда заключается в том, что его системой управления осуществляется имитация работы форсунок на двигателе. Вместо бензина через них пропускается жидкость для промывки инжекторов. Оператор стенда управляет частотой электрических колебаний клапана форсунки. Главной задачей становится возникновение в канале топливоподачи кавитации. Под кавитацией следует понимать образование пузырьков воздуха в жидкости.
Гидродинамическая кавитация обеспечивает движение иглы форсунки в потоке очищающей жидкости с большой скоростью. За различными выпуклыми частями образуется вакуум. Под давлением окружающей жидкости вакуум моментально делится на большое количество микроскопических пузырей, которые «хлопают». Получается эффект микровзрывов, а энергия от них оказывает воздействие на лаковые и грязевые отложения, которые образовались внутри топливного канала инжектора и на самой игле.
Результатом такой операции становится эффективное разрушение и удаление отложений и грязи в каналах форсунки, а также промывка сетчатого фильтра инжектора. Возникшую кавитацию оператор определяет визуально. Струя светлой жидкости, выходящая из форсунки, становится коричневой. Цвет жидкости на выходе меняется из-за отслаивающихся шлаков.
Стенд позволяет дополнительно выявить изменения параметров работы электрических и механических элементов форсунок. Благодаря этому можно заблаговременно принять решение о необходимости очистки инжекторов, целесообразности дальнейшего их использования без промывки или полной замене.
Показатель производительность форсунок определяется как перед, так и после их очистки. В тех случаях, когда очищенные форсунки демонстрируют разные показатели производительности с разбегом более чем 5%, тогда их необходимо заменить. Неисправные инжекторы меняют как по одной штуке, так и группой.
Промывка позволяет выявить то, что электромагнитный клапан изношен и не закрывается полностью. Это означает, что такая форсунка течет в тот момент, когда на неё не подается электрический импульс. Данная неисправность приводит к перерасходу топлива, увеличивается нагар на клапанах, поршнях и т.д. Инжекторы с подобной проблемой лучше сразу заменить.
Чистка инжектора ультразвуком
Одним из распространенных способов очистки форсунок является использование установки, которая очищает предварительно снятые инжекторы в специальной ультразвуковой ванне. Данный способ обеспечивает высокие результаты, хотя некоторые эксперты считают лучшим способ очистки форсунок методом гидродинамической кавитации.
Ультразвуковая ванна является открытой емкостью, которую наполняют очищающей жидкостью. С наружной части в дно такой ванны вмонтировано устройство, которое представляет собой излучатель ультразвуковых колебаний. Сопло форсунки для очистки опускается в ванну. Во время прохождения через очищающую жидкость ультразвуковая волна запускает кавитационный процесс. Во время кавитации образуются пузыри, которые лопаются и образуют ударные волны. Эти волны оказывают разрушительное воздействие на грязь и отложения, которые скапливаются на поверхности сопла форсунки и в каналах.
