Выхлопная труба на скутер своими руками. изготовление банки глушителя для мотоцикла. инструментарий и материалы

Убираем заводские «заглушки» двигателя.

Специалисты, знатоки или гаражные мастера начинают тюнинг скутера своими руками с демонтажа заводских ограничителей. Они необходимы, чтобы, во-первых, держать технику в рамках установленных скоростных ограничений (японские модели), а также для увеличения ресурса мотора. Проблема заключается в том, что найти этот элемент можно только после изучения модели своего двигателя на различных форумах. Причиной тому – различные места расположения этих самых ограничителей, так это может быть глухая развилка выхлопа, электронный ограничитель, установленный на вариаторе или даже в карбюраторе.

Заглушка в вариаторе. В этом случае деталь представляет собой специальную пластину, смонтированную на стороне грузиков. Она препятствует выходу ремня на максимальный радиус, а значит достичь максимально возможной скорости невозможно. Если у вас стоит такая деталь, то сняв ее вы сможете заметно увеличить максимальную скорость.
Ограничитель в вариаторе. Иногда ограничителем выступает бортик на самой втулке, здесь не обойтись без работы токаря. Расточив ограничительный бортик вариатора можно увеличить скорость. Также для многих моделей продается уже готовая, расточенная деталь.
Карбюратор. В этом узле заглушка выглядит как клапан. При значительном повышении давления он раскрывается, тем самым препятствуя полноценному попаданию топливовоздушной смеси в камеру сгорания. Лечится это все, как и в предыдущих вариантах – демонтажем элемента или заменой детали целиком.
Выхлоп. Интересная ограничительная система расположена в выхлопе. Она представляет собой разветвление, где один из каналов — тупик. Таким образом, усиливается завихрение и внутреннее давление в выхлопе, что препятствует качественной продувке камеры сгорания. Решить проблему можно заварив тупиковые разветвления.
Электронная система. Наконец, наиболее продвинутой, по современным меркам можно считать ограничитель коммутатора. Некоторые китайские и итальянские модели можно обмануть, перекусим провод ограничителя, для этого придется изучить немало литературы по электрике. Остальные модели избавляются от проблемы простой заменой узла.

Штраф за «прямоток» для мотоциклистов

Недавняя история о планах правительства Москвы создать службу по борьбе с шумовой загрязненностью города обрела быстрое продолжение. Зампред Государственной Думы по транспорту Михаил Брячак готовит поправки 2021 года в КоАП, согласно которым владельцам слишком шумных мотоциклов будет грозить штраф в размере 10 000 рублей.

В настоящий момент штраф за превышение уровня допустимого шума или неисправность системы выпуска отработавших газов, согласно статьям 8.23 КоАП РФ и ч. 1 ст. 12.5 КоАП РФ, составляет 500 рублей. Кроме того, Брячак хочет дополнить статьи пунктом об эвакуации черезчур громких мотоциклов на штрафстоянку.

Данные поправки депутат готов внести уже в мае. По его словам, это поможет спокойнее отдыхать людям в сезон отпусков. Также депутат напомнил об инциденте, имевшем место в 2015 году, когда пенсионер из Красноярска выстрелил из охотничьего ружья в 22-летнего мотоциклиста, из-за того, что байкер передвигался по городу без глушителя. Подобные поправки к законодательству позволят избежать таких ситуации в дальнейшем, полагает Брячак.

Согласно действующим законодательным нормам, в России допустимый уровень шума для мотоциклов не может превышать 77 дБ.

Реально громкий выхлоп

Стоит отметить что тема громкого выхлопа рождает бурные споры даже в самом мото-сообществе. Опрос мнений байкеров, проведённый в группе Омоймот Вконтакте, показал что аж 20% мотоциклистов (из более чем тысячи опрошенных) испытывают дискомфорт от собратьев с «прямотоками». Половина участников опроса заняла нейтральную позицию, а около трети опрошенных, судя по результатам, сами являются нарушителями спокойствия граждан.

Защитники «прямотоков» утверждают, что наличие прямоточного глушителя повышает уровень пассивной безопасности и что большинство официально продающихся «прямотоков» имеют сертификацию для использования на дорогах общего пользования.

Нейтрально настроенные граждане отмечают, что гораздо больше шума и дискомфорта создает техника городских служб: мусоровозы, доисторические трактора и снегоуборочные машины.

Аргументы противников шумного выхлопа также можно понять – это невыносимо громкие ночные заезды по вылетным магистралям и перегазовки во дворах, заставляющие дрожать стекла в окнах. А главное – многие бывалые байкеры не разделяют мнение, что наличие «прямотока» снижает опасность, считая что большинство автомобилистов слышат мотоцикл, когда тот уже проехал.

Не совсем понятно кто будет следить за исполнением данных поправок – для этого нужно будет потратить внушительную сумму из бюджетных денег на закупку сертифицированных приборов измерения шума и возложить на кого-то обязанность по контролю. В данный момент замер уровня шума происходит, в лучшем случае, при прохождении технического осмотра мотоцикла.

Примечателен тот факт, что в предлагаемых поправках речь идет именно о прямоточных глушителях мотоциклов. Авторы закона тактично не упомянули в поправках о «стритрейсерах», машины которых оборудованы точно такими же «прямотоками». Похоже, что вместо инициатив, направленных на повышение безопасности движения и снижения градуса ненависти на дорогах, власти предпочитают набивать рейтинги старой доброй «охотой на ведьм».

Мнение редакции о данной инициативе:

Подпишитесь на обновления Омоймот Вконтакте, на Facebook, в Twitter или GooglePlus, чтобы узнавать о самых важных новостях мотомира первым.

Переделка глушителя

Как правило, многие умельцы не просто собирают глушитель, а переделывают штатный. Это дает возможность затратить меньшее время и получить более приемлемый вариант.

Инструментарий и материалы

Прежде, чем начать тюнинг, надо подготовить нужные инструменты. В данном случае будут необходимы следующие составляющие:

Сварочный аппарат, желательно с разными режимами работы;
Соответствующего размера и диаметра труба;
Болгарка;
Ершики для мытья посуды металлические в количестве нескольких штук.

Начинаем тюнинг

Демонтируем для начала глушитель. Затем берем болгарку и вырезаем кусок металла сверху глушителя. В таком разрезе с глушителем будет намного легче работать. Практически следует полностью вырезать верхнюю часть. После этого надо очистить все внутреннее пространство глушителя, осуществляя демонтаж, находящихся в разрезе элементов.

Пришло время работы с отрезком трубы, который мы подготовили. Воспользовавшись мощной дрелью либо сваркой, проделываем множество отверстий в трубе. Помещаем трубу в разрезе штатного глушителя. Заранее подбираем трубу такого диаметра, чтобы она поместилась внутри штатного. Желательно, чтобы труба была без каких-либо явных изъянов и идеально ровной.

Прямоточный глушитель в процессе сборки

Пространство в разрезе, которое останется между двумя трубами, нужно забить металлическими ершиками или аналогичными с ними материалами. Завариваем верх трубы, как было. Монтируем обратно все элементы конструкции, которые были демонтированы в процессе.

В итоге, который дал тюнинг, у нас получится глушитель прямоток, обеспечивающий нужный результат. Массивный и сочный рев двигателя, а также увеличение мощности мопеда станет свидетельством того, что все прошло успешно.

Регулируем клапана (4т двигатели).

Как уже было сказано ранее, перед форсировкой двигатель необходимо обслужить. В число работ, которые помогут улучшить динамику, входит регулировка клапанов. Процедура подходит для тюнинга китайского скутера 4т и других 4-х тактных моторов. Для малокубатурной техники рекомендуют проводить такую настройку не реже, чем раз в 3, а лучше раз в 2 тысячи км. Также необходимо проводить регулировку после манипуляций с ЦПГ.

Прежде чем приступить к работе, необходимо убедиться, что движок полностью остыл и под рукой имеется набор из ключей (8,9) и щупы на 0.05 для впускного и 0.07 мм для выпускного клапана. Добраться до регулировочных гаек можно сняв сначала клапанную крышку. Когда откроется доступ к клапанам, поршень устанавливается в верхней мертвой точке. Следом в зазор впускного клапана устанавливается щуп и в зависимости от текущего положения, производится подгонка.

Чтобы увеличить или уменьшить зазор, необходимо ослабить контровую гайку (удерживая регулировочный болт), повернуть болт регулировки и удерживая его притянуть контровую гайку обратно. Таким образом, добиваемся зазора, когда щуп проходит в него с небольшим усилием. После настройки сделайте полный оборот коленчатого вала и убедитесь в точности настройки.

Есть ли достоинства у прямотока?

Почему некоторые мотоциклисты отчаянно хотят увеличить громкость своего коня? Их классический аргумент: «Громкий выхлоп спасает жизнь». Этот аргумент работает в эпизодических ситуациях, которые типичны для наших дорог, однако не существует научного доказательства пользы громкого выхлопа при избегании аварий.

Кроме того, этот аргумент предполагает правильное поведение участников движения, когда они слышат мотоциклетный рёв. Но это крайне рискованное предположение: водитель может испугаться громкого рёва рядом с собой и повести себя совсем не так, как от него ожидается, что может быть опасным для мотоциклиста. Громкий выхлоп может быть заметен, но вряд ли будет более эффективным средством для предотвращения ДТП, чем навыки безопасной езды вкупе со светоотражающими элементами на экипировке и обязательным шлемом на голове.

Даже если аргумент «Громкий выхлоп спасает жизнь» работает в некоторых ситуациях, этого не хватает для компенсации неприятных ощущений от него. Честно говоря, многие мотоциклисты используют прямоток для привлечения внимания и показания собственной «крутости», не заботясь ни о своей безопасности, ни об окружающих.

Такое оправдание использования прямотока слишком эгоистично, не находите? На одной чаше весов веселье мотоциклистов, на другой – спокойствие окружающих

Что же из этого наиболее важно?

Для чего нужны качественные глушители

Как известно, в цилиндрах двигателя мопеда собирается определенное количество продуктов сгорания топлива. Они обязательно должны быть выброшены и в этом случае именно глушитель в ответе за это. Другими словами, этот узел как бы сглаживает пульсации, неизбежные при выбросе продуктов сгорания на большой скорости.

Сама конструкция глушителя, применяемого не только на скутерах и мопедах, но и на мотоциклах и автомобилях, подразумевает особую систему выпускного тракта, которая может быть различной, в зависимости от того, какой результат желает получить владелец транспортного средства. К примеру, если стремления усовершенствовать систему выхода газов связаны с увеличением мощности скутера, необходим особый тип глушителя – прямоточный.

Прямоточный тип глушителя

Устройство прямоточного глушитель для мопеда

Установка такого типа глушителя повлечет за собой не только увеличение динамической мощности, но и значительно увеличит шум, издаваемый при выходе газов

С одной стороны, это хорошо, ведь так можно привлечь внимание других водителей, тем самым, повышая пассивную безопасность. Как известно, часто водители больших автомобилей жалуются на то, что не замечают мотоциклистов, ну а мопеды и скутеры подавно

Сделать такой глушитель с нуля или методом, подразумевающим тюнинг, несложно, но надо изучить множество технических аспектов.

Особенности прямоточного глушителя

Особенности прямотока в следующем: отработанные газы выбрасываются за пределы двигателя сразу, цилиндры силового агрегата успевают наполняться топливной смесью в оптимальном количестве.

Хотелось бы напомнить всем читателям, что в моменты впуска и выпуска клапаны двигателя имеют свойство открываться и закрываться. Между этими этапами происходит разрежение, которое позволяет очистить цилиндры от выработанных газов. В результате освобождается свободное место, куда и подается топливная смесь. Несложно догадаться, что чем быстрее цилиндры будут освобождаться от выработки, тем быстрее заполнятся.

Таким образом, если суметь обеспечить более быстрый выход газов из системы, увеличится производительность и вследствие этого, мощность скутера или мопеда.

Для чего нужен прямоточный глушитель?

data-full-width-responsive=»true»>

При проектировании любого автомобиля, конструкторами учитывается количество вырабатываемых двигателем выхлопных газов, и на основе этого создают под мотор систему отвода выхлопных газов с требуемой пропускной способностью.

Внося же изменения в конструкцию силового агрегата – тюнингуя его, меняются многие параметры, в том числе и повышается количество газов. Штатная же система отвода выхлопных газов будет не справляться с поставленной задачей, из-за этого большее количество отработанных газов просто будет «душить» двигатель, по сути, все переделки будут напрасными.

Поэтому тюнингуя силовую установку, переделывается и система отвода выхлопных газов, чтобы в первую очередь повысить пропускную способность. Для этого меняются практически все составные части этой системы – ставиться другой коллектор, трубы увеличенного диаметра и прямоточный глушитель. В результате газы отводятся значительно быстрее, а также осуществляется более лучшая продувка цилиндров от них, что и способствует повышению мощностных показателей, но сказывается на шумовом сопровождении. Мощность силовой установки от использования переработанной системы отвода повышается на 10-15%.

Теперь о звуке, точнее о том, откуда он берется. Вообще причиной сильного шумового эффекта в двигателях внутреннего сгорания является высокая скорость движения выхлопных газов. И чтобы его понизить, в конструкции системы отвода выхлопных газов используется глушитель. Его основная задача – по максимуму снизить скорость движения этих газов, тем самым и уменьшить звуковое сопровождение. По сути, этот элемент в конструкции представляет собой лабиринт для газа, после прохождения которого, скорость его движения значительно снижается, а значит, уменьшается и шум.

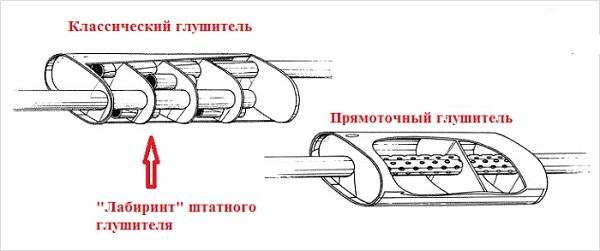

Использование в системе отвода выхлопных газов труб увеличенного диаметра и глушителя, у которого этот самый лабиринт отсутствует (прямоточный), приводит к тому, что скорость движения газов не снижается (именно это и нужно, чтобы цилиндры хорошо продувались), а значит, понижение шума системой не осуществляется. Отсюда и насыщенный низкочастотный звук.

Как выжать максимум из скутера с помощью тюнинга?

Тюнинг скутеров – процесс довольно обширный, но состоит в основном из стайлинга (улучшения внешнего вида), тюнинга ходовой части (модификация ходовых качеств) и тюнинга двигателя. Последний пункт состоит из множества различных операций, которые направлены на повышение мощности двигателя, лучшей ее реализации и увеличения показателей разгона и максимальной скорости. Ниже будем рассматривать именно модификации движка и трансмиссии.

Сразу стоит отметить, что схема общая и подходит для итальянских, японских и китайских моделей. Тем, кто сомневается в качестве китайских скутеров, стоит напомнить, что уровень производства современных моделей из поднебесной вырос в разы, за последние 10 лет, а большая часть запчастей на рынке для всех моделей представлена именно от китайских производителей.

Способов ускорить свой скутер много и в первую очередь они зависят от текущего технического состояния агрегата. Возьмем, например старый скутер с неправильно настроенным вариатором, забитым воздушным фильтром, грязным карбюратором и рядом других проблем, которые возникают при неправильном обслуживании техники. Потенциал у такого двигателя большой, но реализовать его можно только после правильной настройки. После проведения тщательной очистки и корректировки всех систем, даже стандартные характеристики мотора покажутся значительным улучшением.

Отсюда следует, что любые работы, нацеленные на улучшение ходовых характеристик, должны начинаться с полной ревизии двигателя.

Снятие заводских ограничителей – очень популярный вид тюнинга и достаточно простой. Большая часть японской техники и ей подобной китайской, с завода идет со специальными ограничителями, не дающими движку работать в полную мощность. Благо, избавится от ограничений можно в любом гараже и любой тюнинг скутера своими руками начинается с ликвидации таких ограничителей.

Когда с детскими болезнями покончено, стоит обратить внимание на настоящий тюнинг, а именно – улучшение или модификация существующих узлов и агрегатов. Речь идет, конечно, о цилиндро-поршневой группе, карбюраторе, глушителе, вариаторе, воздушном фильтре и системе зажигания. На этом этапе степень вовлеченности в улучшения того или иного элемента зависит от бюджета

Если средства ограничены, то будем максимально выжимать из существующего набора, путем доработок описанных узлов

На этом этапе степень вовлеченности в улучшения того или иного элемента зависит от бюджета. Если средства ограничены, то будем максимально выжимать из существующего набора, путем доработок описанных узлов.

В случае если на тюнинг есть определенный бюджет, можно пойти по пути замены деталей на специальные тюнинговые. Специальные детали, предназначенные для таких модификаций автоматически улучшают основные характеристики двигателя, плюс рассчитаны на более высокие нагрузки. С общей схемой улучшений разобрались, а ниже рассмотрим как происходит тюнинг, на примерах конкретных узлов.

Ограничители на скутере, удаление заглушек и душилок

Почему это произошло после 1993 года, и как ограничивали скорость до этого времени? Зачем вообще ограничивать скорость? На скутерах до 93 года скорость так же ограничивали, но только в разумных пределах, обычно до 65-70 км/ч. Это делали в целях безопасности самого же ездока, ведь столь маленький аппарат с небольшими колесами очень неустойчив на скоростях в 70 км/ч, и любой камень на дороге может повлечь за собой тяжелые последствия. В то время ограничивались лишь настройкой вариатора таким образом, чтоб ремень не выходил на максимальный радиус.

Но в первой половине 90 годов в Японии принимается закон, который поручает всем производителям скутеров ограничивать скорость до 50 км в час. Такие жесткие меры были приняты после анализирования аварийности с использованием этой техники. В дальнейшем же эта мера была принята и в Европе, но в еще более жесткой интерпретации. С этого момента начинается эра ограничителей на скутерах до 50 кубических сантиметров. Что только не выдумывали инженеры, чтоб успокоить маленького зверя. Рассмотрим основные ограничители и душилки скутера, которые наиболее часто встречаются на японских, китайских и европейских скутерах:

Душилка в глушителе.

Коварное, эффективное и в тоже время очень простое средство. До входа в глушитель в трубу вваривается небольшой отросток, длиной 5-10 см. При достижении определенных оборотов, в этом «аппендиксе» создается нелинейное завихрение, способное создавать обратную волну, тем самым создает эффект заслонки. Лечится это все простым вырезанием этого отростка и заглушкой оставшейся вместо него отверстия

Важно отрезать заподлицо с трубой, на отверстие можно наложить латку. Глушитель перед работой обязательно надо снять. Некоторые трубы имеют сужение на выходе, которое легко отламывается

Некоторые трубы имеют сужение на выходе, которое легко отламывается.

Ограничитель скорости в коммутаторе.

Очень эффективный и самый распространенный метод. Почти на всех японских скутерах до недавнего времени использовался поголовно. В «мозги» скутера прошивается схема, которая при достижении заданных оборотов перестает воспламенять смесь, а коммутатор в этом деле играет основную роль. Если на вашем скутере установлен именно такой ограничитель, то единственным и верным способом обойти проблему будет замена коммутатора на тюнингованный, например Daytona, по соотношению цена-качество наиболее оптимальный вариант. Но учтите, что двигатель не рассчитан на чрезмерные обороты, и запросто может выйти из строя, и вся ответственность ложится на ваши плечи.

Ограничитель скорости в вариаторе.

Тут все просто, сзади подвижной щеки вариатора установлена пластина, на трех болтах. Эта пластина не дает выйти роликам дальше нормы, отсюда они перестают выдвигаться дальше в «постелях» и не создают нагрузки на вариатор, скорость перестает увеличиваться. Откручиваем эту пластину и увеличим максималку километров на 5.

Еще один распространенный ход, установка шайбы на втулке вариатора, она не дает сойтись щекам и ремень не выходит на максимальный радиус. Очень часто встречается на европейских скутерах. Этот метод никоим образом не душит аппарат на низах и средних, но максималку можно потерять до 10-15 км. Для удаления шайбы,вам следует снять вариатор, убрать шайбу, которая стоит впритык к втулке, и собрать все обратно.

Помните, если ваш новый скутер не разгоняется свыше 50 км в час, то явно где-то кроется душилка, которую обязательно следует удалить, ведь пока у нас еще нет подобных правил, которые ограничивают скорость движения.

Вы также можете ознакомиться с другими статьями на тему:

Источник

Делаем прямоточный глушитель с нуля

Можно изготовить такой глушитель с нуля. Это будет полностью новый вариант, изготовленный из нескольких компонентов. Сложность этой операции, называемой тюнинг с нуля, заключается в поиске схемы выхлопной системы определенного мопеда.
