Процедура техобслуживания
Моторы скутеров изготавливаются в разных объемах. Наиболее распространенные – 50 и 150 кубов. Система газораспределения имеет как 2т варианты, так и 4т. Отличия моделей минимальны, поэтому техобслуживания 2 и 4 тактного мопеда 50сс проводится по единому принципу.
- Настройка карбюратора на холостом ходу. Скутер заводится, анализируется его работа без нагрузки. Оценка осуществляется по ровности тактов, стабильности оборотов мотора.
- Выполняется регулировка положения винтов количества и качества смеси.
Ввиду относительной легкости конструкции настройка производится двумя контрольными болтами. Если добиться стабильной работы не получилось, необходимо снять узел и произвести глубокую чистку и настройку.
Важно: перед обслуживанием карбюратора на скутере 4т и 2т, следует убедиться в нормальном состоянии поршневой группы и системы зажигания. В противном случае регулировка не даст никакого эффекта. Из-за принципа своей работы карбюратор крепится непосредственно к впускному коллектору
К нему подходит топливная магистраль и воздухопровод. Все съемные шланги демонтируются от корпуса и деталь оголяется
Из-за принципа своей работы карбюратор крепится непосредственно к впускному коллектору. К нему подходит топливная магистраль и воздухопровод. Все съемные шланги демонтируются от корпуса и деталь оголяется.
Отключается пусковой обогатитель. Накидным ключом отвинчиваются болты крепления, и весь узел достается наружу.
Установка производится в обратном порядке.
Чистка карбюратора
Отличным способом чистки является продувка внутренних каналов сжатым воздухом из компрессора. Для этого применяется специальный пистолет с заостренным наконечником.
В процессе работы на поверхностях карбюратора образовывается налет. Связано это с качеством бензина. Большая часть грязи останавливается в фильтре топливной очистки, но часть попадает во впускной тракт.
Для удаления налета можно использовать как растворитель, так и специальную жидкость для очистки карбюраторов. Она подходит и для скутеров. Преимуществом ее использования является то, что чистящий агент находится под давлением и способен проникать в самые труднодоступные каналы.
В карбюраторе скутера имеются резиновые прокладки. Чтобы не подвергать их воздействию чистящих смесей, рекомендуется заранее изолировать эти части.
При чистке впускного механизма скутера не рекомендуется использовать ворсистые тряпки. Их нити могут застрять в узлах карбюратора, что приведет к дополнительным трудностям.
Регулировка холостого хода
Показателем исправной работы карбюратора на скутере является стабильный холостой ход. Отсутствие «плавающих» оборотов, уверенная работа говорят о подготовленной смеси внутри камеры сгорания.
Для этой цели на устройстве присутствует винт, отвечающий за дозировку топлива во время работы скутера без нагрузки.
Некоторые карбюраторы не имеют регулировочных болтов. В таком случае, настраивать холостой режим нужно иглой и поплавками в топливной камере.
Скутер запускают и дают поработать несколько минут. Это необходимо для лучшего испарения бензина внутри впускного коллектора и его перемешивания с воздухом.
После прогрева поворачивают винт холостого до появления стабильности двигателя. Критериями правильной регулировки являются:
- скутер держит стабильные показатели оборотов;
- отсутствует дрожь двигателя, провалы в работе;
- карбюратор уверенно переходит в режим набора мощности (при перегазовке) и обратно.
Иногда скутер отказывается реагировать на регулировку холостого хода. Такое поведение свидетельствует о дополнительных проблемах впускной системы.
Качество смеси
Две главных составляющие в работе любого ДВС – это воздух и топливо. Сила при их горении толкает поршни и заставляет транспорт передвигаться.
Но просто смешать эти вещества недостаточно. Добиться максимального выхода энергии можно только соблюдаю правильную пропорцию компонентов. В карбюраторе эта процедура называется регулировкой качества смеси и от нее зависит вся работа скутера 50сс.
Существует три вида топливовоздушной массы:
Соблюдение точного соотношения смеси в карбюраторе жизненно важно для уверенной работы двигателя
Схема регулировки смеси
Для начала скутер необходимо завести и прогреть. После набора температуры следует действовать по такому алгоритму:
- Винт качества смеси закручивается до упора.
- Отпустить регулировочный болт на полтора оборота против часовой стрелки.
- Завести скутер, поджать на треть винт.
- Если обороты подросли, закрутить на четверть.
- Регулируем до того момента, пока обороты не перестанут падать.
Данная схема позволяет настроить все типы мототехники.
Назначение и принцип действия карбюратора
Карбюратор представляет собой важный узел двигателя внутреннего сгорания, отвечающий за приготовление топливовоздушной смеси и ее подачу в рабочий цилиндр в необходимом соотношении. Двигатель скутера с неотрегулированным карбюратором не может нормально функционировать. От правильности настройки устройства питания двигателя зависит стабильность оборотов, развиваемая мотором мощность, потребление бензина, реакция на поворот ручки газа, а также легкость запуска в холодное время года.
Важный узел двигателя внутреннего сгорания представляет собой карбюратор
Данный узел отвечает за подготовку воздушно-бензиновой смеси, концентрация компонентов которой влияет на характер работы силовой установки. Стандартным соотношением считается пропорция 1:15. Обеднение смеси до соотношения 1:13 обеспечивает стабильную работу двигателя на холостом ходу. Иногда также возникает необходимость обогатить смесь, выдержав пропорцию 1:17.
Благодаря правильно настроенному карбюратору обеспечивается легкий и быстрый запуск двигателя транспортного средства, а также стабильная работа мотора, независимо от температуры окружающей среды. Любой карбюратор оснащен жиклерами с калиброванными отверстиями, поплавковой камерой, иглой, регулирующей сечение топливного канала, а также специальными регулировочными винтами.
Процесс настройки предусматривает вращение специально винта в направлении часовой стрелки или в обратную сторону, что вызывает, соответственно, обогащение или обеднение рабочей смеси. Регулировочные мероприятия выполняются на прогревшемся моторе. При этом, карбюраторный узел должен быть предварительно тщательно промыт и очищен от засорений.
Сколько адреналина в твоей крови
Прокатимся на яхте с ветерком?
А в лес с палаткой вы бы пошли?
Ночевать в палатке — это же неудобно…
Рафтинг — это сплавы по горным рекам, известным своими бурными порогами, перекатами и водопадами. Идем на рафтинг?
Риск и красивые виды — то, что я люблю
Ныряем с аквалангом?
Класс, где мой гидрокостюм?
А как дышать через эту штуку?
Подвесные рестораны поднимают на высоту от 50 метров. Посетителей, конечно, пристегивают. Хотите поужинать здесь?
Да, такое надолго запомнится
Выглядит, конечно, интересно, но не рискну
Только честно: вы бы могли прыгнуть с парашютом?
Сколько адреналина в твоей крови
You got `userScore` out of `maxScore` correct
`title`
`image`
`content`
Регулировка карбюратора сузуки летс 2
Регулировка карбюратора на скутере 2Т
Чистка карбюратора Suzuki Lets 2
Самая подробная настройка карбюратора- Х.Х. .Scooter.2.A carb adjustment. X
Suzuki Let’s 2:Паравозик Тыр-Тыр-Тыр)
Как настроить карбюратор скутера
https://youtube.com/watch?v=DPVgG0jUilI
Как отрегулировать карбюратор на скутере. Теория (Мой Tact 24 Ч.7)
СВОИМИ РУКАМИ: ЧИСТИМ КАРБЮРАТОР Suzuki Lets 2
Карбюратор SUZUKI LET’S-1, LET’S-2, LET’S-2 NEW
Краткое описания подключения системы питания карбюратора SUZUKI LETS 2
Скутер дымит и плохо едет на холодном моторе: виноват ЭК
Чтобы мотор скутера работал эффективно и устойчиво, ему нужна правильная топливная смесь, которая готовится в карбюраторе. В зависимости от состояния двигателя, объёма цилиндра, качества бензина и прочих факторов, индивидуальных для каждого скутера, может потребоваться дополнительная настройка карбюратора.
Прежде чем приступить к делу, настоятельно рекомендуется навести порядок в топливной системе, а именно: почистить карбюратор и воздушный фильтр, а также отрегулировать уровень топлива в поплавковой камере.
Карбюратор необходимо настраивать только на хорошо прогретом двигателе. То есть, прежде чем заниматься настройкой, нужно погонять скутер 10-15 минут.

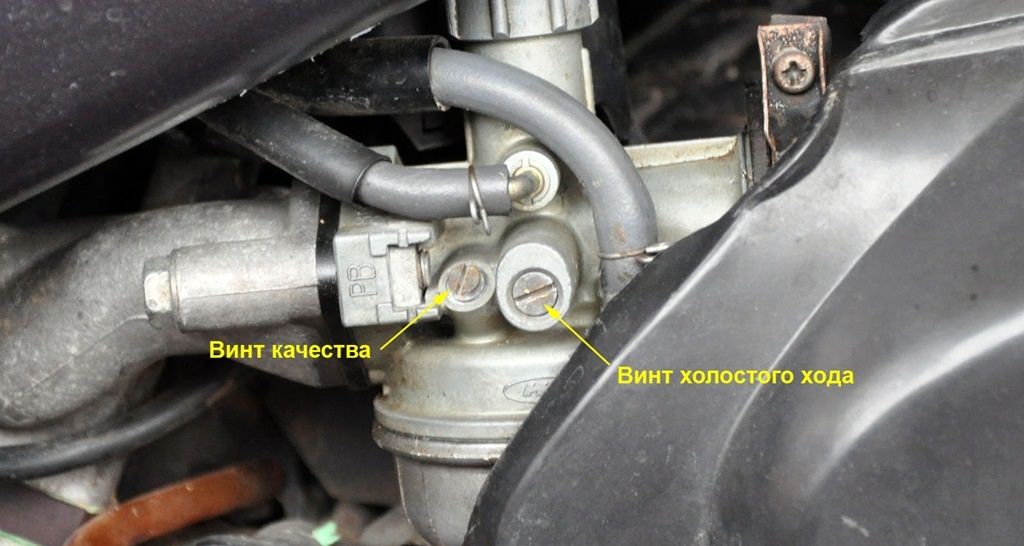

У карбюратора, как правило, имеются два регулировочных винта. Тот, что размером поменьше – это винт качества смеси. Тот, что побольше – винт холостого хода. Впрочем, винта качества смеси может и не быть – тогда регулировка качества осуществляется манипуляцией с иглой дроссельной заслонки.
Заводские настройки таковы: винт качества откручен на 1,5-2 оборота, винт холостого хода – на 2,5 оборота. Что это значит? Это значит, что винты нужно сначала закрутить до упора по часовой стрелке, а затем открутить обратно на соответствующее число оборотов. Именно от этих начальных установок и следует начинать настройку. И в принципе, если при этом мотор будет работать устойчиво, а скутер разгоняться без провалов и до максимальной скорости, можно особо ничего и не регулировать. Но если это не так, то настройки не избежать.
Итак, поставьте скутер на подножку. Мотор должен работать (и его нужно прогреть перед настройкой).
Открутите винт качества на 2 оборота. Теперь нужно отрегулировать холостой ход. Медленно закручивайте его (по часовой стрелке) – обороты двигателя при этом будут расти. В какой-то момент сработает сцепление, и заднее колесо начнёт вращаться. Тогда поверните винт обратно на четверть оборота.
Теперь нужно испытать, как будет себя вести скутер при езде. Разгонитесь на ровной дороге.
- Если скутер разгоняется вяло, значит, смесь недостаточно богата. Тогда закрутите (по часовой стрелке) винт качества смеси на четверть или пол-оборота. При этом смесь станет богаче (в ней станет меньше воздуха, больше бензина).
- Если скутер разгоняется нормально, но не до максимума, то смесь переобогащена. В этом случае нужно выкрутить (против часовой стрелки) винт качества смеси на четверть или пол-оборота чтобы обеднить смесь.
Если вы вращали винт качества смеси, то нужно по описанной выше методике настроить и холостой ход.
При идеальной настройке скутер должен разгоняться без провалов и рывков, стабильно, и достигать максимальной скорости.
Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено
Первым делом перед началом процедуры по регулировке карбюратора скутера нужно изучить его устройство и принцип работы. Таким образом вы сможете быстро и максимально точно отрегулировать карбюратор на скутере. Правильно настроенный карбюратор дает возможность получить меньший расход топлива, улучшить динамические характеристики и вовсе дать скутеру возможность нормально заводиться и работать
Перед непосредственно самой процедурой важно хорошо прогреть двигатель, также по возможности хорошо почистите весь карбюратор от пыли и грязи
Стандартно манипуляции по регулировке карбюратора включают следующие действия:
- Настройка холостого хода;
- Регулировка уровня топлива в поплавковой камере;
- Настройка путем регулировки винта качества смеси на карбюраторе;
- Настройка качества смеси через иглу внутри карбюратора.
Холостой ход: особенности настройки
Настройка карбюратора Сузуки Сепия невозможна без использования холостого хода. Он регулирует количество оборотов, где при закрученном винте увеличивается показатель оборотов и колесо самостоятельно крутиться без ручки газа. При откручивании винта холостого хода скутер станет заводиться лишь при добавлении оборотов ручкой газа. Настройку данного жиклера желательно проводить в последнюю очередь, то есть сначала настраиваем качество смеси, иглу в дроссельной заслонке, при необходимости винт воздуха, а после регулируем холостой ход.
Данная процедура может отличаться от тех, которые используют другие специалисты, но карбюратор Сузуки Сепия очень непредсказуемый, и поэтому ему нужен индивидуальный подход при настройке
С такой проблемой сталкивался, наверно, каждый владелец японской модели, поэтому важно научиться регулировать все жиклеры и вовремя проводить чистку карбюратора Mikuni
Примите за правило – настраивать карбюратор следует при неизменных остальных компонентах системы. Если вы поменяете глушитель, цилиндр, фильтр, то вы собьете настройки и все надо начинать заново. Настраивать карбюратор надо на прогретом двигателе.
— Первым шагом следует настраивать главный жиклер системы в режиме полного газа
— Вторым настраивают положение иглы золотника и размер трубки вентури в режиме 1/4 — 3/4 газа.
— Последним настраивают режим холостого хода регулировочными винтами и размером жиклера холостого хода.
Примечание: в большинстве случаев заводские настройки карбюраторов удовлетворяют потребностям тюнинга и регулировать необходимо только размер основного жиклера, положение иглы золотника и винт холостого хода/смесеобразования.
Примечание: В поплавковой камере большое значение имеет калибровка расположения поплавка. Для каждой модели карбюраторов существует необходимое значение где должен располагаться поплавок поэтому рекомендую быть осторожными и не сбить регулировку (путем варварского отгибания поплавка), которая может лежать в пределах одного миллиметра (обычно меряется в этом положении от края поплавковой камеры до края поплавка).
3.1 Настраиваем главный жиклер
Желательно брать больший жиклер и уменьшать настраивая.
— Если на полном газу вы открыли подсос и мощность/обороты упали, то главный жиклер надо уменьшить. Если из глушителя льется топливо, свеча вся в черном мокром нагаре, двигатель по звуку захлебывается – надо уменьшать жиклер.
— Если на полном газу открытие подсоса увеличивает обороты, мощность – надо увеличивать жиклер. В этом режиме бедной смеси двигатель зачастую работает как часики звонко и четко, но не долго J, свеча белая.
— При правильном жиклере свеча остается коричневой на полном газу и мотор работает ровно.
3.2 Настраиваем холостой ход
— Чтобы определиться с размером жиклера холостого хода, откройте газ медленно до 10% от полного. Обороты должны плавно увеличиться.
— Если обороты сначала упали, а потом вернулись к прежним – жиклер холостого хода мал
— Если мотор звучит как если бы вы использовали подсос (захлебывается) – жиклер велик (это также может быть вызвано слишком открытым винтом качества смеси или закрытым — количества воздуха).
3.2.1 Настраиваем винт качества смеси (если он есть — регулирует смесь топлива с воздухом)
— полностью и быстро закручиваем винт, выворачиваем на пол оборота. Мотор почти глохнет
— выкручиваем медленно винт, Обороты должны возрасти. Выкручиваем пока не достигнем максимальных оборотов
— Вкручиваем обратно на четверть оборота
— Выставляем нужные обороты холостого хода винтом холостого хода.
3.2.2 Настраиваем винт регулировки подачи воздуха (регулирует подачу только воздуха)
— выкручиваем его на 4-5 оборотов. Мотор почти глохнет.
— Начинаем закручивать винт обратно, обороты начнут расти. Продолжаем вкручивать пока обороты не достигнут максимума и не перестанут меняться.
— Выкручиваем на четверть оборота
— Выставляем нужные обороты холостого хода винтом холостого хода.
3.3 Настраиваем режим частично открытого газа
Это режим когда ручка газа открыта с 1/4 до 3/4 хода. Игла золотника и трубка вентури отвечают за смесеобразование в этом режиме.
— Если в режиме полного газа мотор работает хорошо, а при частично закрытой ручке начинает захлебываться, значит смесь богатая и надо понизить иглу (переместив застежку на игле на несколько рисок выше) и наоборот. Если же игла уже находится в крайней позиции, то надо либо брать другую иглу (более толстую для богатой смеси и тонкую для бедной), либо подбирать другую трубку вентури (вряд -ли вам это понадобиться потому как найти у нас иглы и трубки можно только под долгий заказ).
Сайт об автомобилях, мотоциклах, мопедах. Покупка, ремонт, обслуживание, юридические тонкости.
Настройка карбюратора в скутере Сузуки Сепия
Японский скутер Suzuki Sepia считается достаточно популярной моделью в России и других странах, в частности из-за привлекательного внешнего вида и простой конструкции двигателя и остальных частей. Но проблемы с данным скутером достаточно частые, обусловлены неисправностями таких узлов как ЦПГ, карбюратор и вариатор
Важно тщательно следить за их состоянием, дабы не допустить поломки. Что касается карбюратора, то здесь используется карбюратор Микуни, Сузуки Сепия идеально подходит для такой модели карбюратора, которая используется и на другой технике. В частности можно увидеть аналогичную модель на не менее известном скутере Suzuki Adress
Карбюратор отличается простотой конструкции, хорошим качеством и возможностью быстрой настройки. Но судя по частым проблемам владельцев, настроить карбюратор для оптимальной работы скутера будет крайне сложно, всю процедуру придется проводить в точности с указанными правилами. Если вы владелец Suzuki Sepia, приготовьтесь к частой чистке карбюратора, ведь его расположение настолько неудобное, что карбюратор забивается пылью очень часто. Ниже вариант настройки карбюратора
В частности можно увидеть аналогичную модель на не менее известном скутере Suzuki Adress. Карбюратор отличается простотой конструкции, хорошим качеством и возможностью быстрой настройки. Но судя по частым проблемам владельцев, настроить карбюратор для оптимальной работы скутера будет крайне сложно, всю процедуру придется проводить в точности с указанными правилами. Если вы владелец Suzuki Sepia, приготовьтесь к частой чистке карбюратора, ведь его расположение настолько неудобное, что карбюратор забивается пылью очень часто. Ниже вариант настройки карбюратора.
четверг, 28 сентября 2021 г.
Схема карбюратора на 139qmb
Проверьте все уплотнительные кольца на предмет повреждений. Замените, если в это необходимо.
При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.
Возможные неисправности карбюратора CVK
1.Двигатель трудно запускается
— Нет искры -Плохая компрессия
2. Нет топлива в карбюраторе
-Закрытая топливная магистраль -Закрытый топливный фильтр -Заблокирована вакуумная линия -Поврежденапорвана вакуумная линия -Засорилась впускная игла -Уровень поплавка установлен слишком высоко
3. Слишком много топлива для двигателя
-Загрязненный воздушный фильтр -Утечка воздуха в коллекторе -Неисправен обогатительный клапан -Заблокирован воздушный канал в карбюраторе
4. Слишком богатая или слишком белдная смесь воздуха / топлива
-Неисправен обогатительный клапан -Затянутый винт холостого хода -Поплавковая игла застряла или загрязнена -Высота поплавка слишком высокая или слишком низкая -Заблокированный канал воздуха в карбюраторе -Загрязнен воздушный фильтр -Утечка воздуха в карбюраторе или коллекторе
5. Двигатель не ускоряеться
-Плохая искра -Винт воздушной смеси слишком затянут -Неисправен ускорительный насос
6. Почти не реагирует на ручку газа
-Слабая искра/плохое воспламенение -Заблокированная топливная магистраль -Заблокированный топливный фильтр -Плохое топливо -Вода в топливе -Утечка воздуха в карбюраторе или коллекторе -Неисправен обогатительный клапан -Затруднено движение топлива в карбюраторе -Вакуумная заслонка застряла -Поврежденная вакуумная диафрагма -Грязь в карбюраторе
Снятие карбюратора
1. Снимите сиденье и емкость под ним. 2. Снимите правую боковую панель. 3. Отсоедините разъем кабеля пускового обогатителя. 4. Ослабьте винт сливного отверстия карбюратора и слейте топливо из поплавковой камеры. 5. Ослабьте хомуты во впускной трубке и впускном коллекторе. 6. Ослабьте трос дроссельной заслонки и вытащите его из суппорта и из сектора управления дроссельной заслонкой. 7. Отсоедините топливную магистраль от карбюратор. 8. Снимите воздухозаборную трубку воздухана и вытаскивайте карбюратор прямо обратно из впускного коллектора. 9. Снимите пусковой обогатитель с карбюратора.
Проверка обогатительного клапана
1. Проверьте уровень сопротивления. 2. Стандартное значение ниже 5, если холодно. 3. Подключите обогатитель к 12 В аккумулятору. 4. Плунжер должен выдвинуться на 3/8 дюйма(примерно 10 мм) через 5 минут.
5. Проверьте иглу и её рабочее место в карбюраторе. 6. При необходимости замените. 7. Установите обогатительный клапан в место установки и нажмите вниз. 8. Установите стопорное кольцо и завинтите винты.
Клапан отсечки воздуха
1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её. 2. Отвинтите два винта клапана отсечки воздуха. 3. Снимите пружину и вакуумную мембрану. 4. Проверьте на износ мембраны, замените если необходимо. 5. Очистите каналы, удалите грязь.
Вакуумная камера
1. Выверните два винта и снимите крышку 2. Снимите пружину, заслонку мембраны. 3. Снимите топливную иглу. Будьте особенно осторожны, чтобы не повредить мембрану. Заменить если она повреждена.
Это интересно: Мыть или не мыть двигатель в машине?
1. Проверьте иглу на износ и замените, если необходимо.
Поплавковая камера.
1. Выверните три винта и снимите поддон поплавковой камеры. 2. Снимите штифт, который держит поплавок. 3. Выверните основной топливный жиклер, жиклер холостого хода и винт регулировки качества смеси холостого хода.
Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси. Подсчитайте количество оборотов при удалении винта качества смеси. При переустановке жиклеров и винта не затягивайте их.
4. Очистите жиклеры растворителем и сжатым воздух. 5. Очистите корпус карбюратора и все каналы сжатым воздухом.
1. Проверить поплавковую иглу и её седло, продуть от грязи. 2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.
3. Установите поплавок. Отрегулируйте винт качества топлива. Стандартная настройка — 2 оборота, плюс или минус 1/4 оборота. 4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).
Suzuki Sepia ZZ обслуживание карбюратора.
Особенность данного карбюратора в отсутствии жиклера качества смеси, ее регулировка здесь происходит путем поднятия или понижения стопорного кольца на игле. Если вы заметили, что смесь слишком бедная, придется установить кольцо выше на 1 ил 2 канавку, соответственно богатая смесь будет при установке того же кольца на 4 или 5 ступень. Центральное положение на 3 канавке говорит о стандартной настройке иглы дросселя. При правильной настройке скутер будет иметь хорошую тягу, скорость и потреблять топлива согласно указанным характеристикам. Примите за правило — настраивать карбюратор следует при неизменных остальных компонентах системы. Если…
