Глушитель снегоход тайга

Установка датчиков температуры в головку двигателя

Установка датчиков температуры в головки двигателя – не сложен. Временные затраты такой установки составляют около двух часов неспешной работы. Для установки датчиков без снятия головок цилиндра с двигателя, необходимо заранее определить места высверливания углублений. К примеру, осмотрев аналог головки  в магазине. При высверливании углубления под датчик, отверстие не должно быть сквозным, будьте осторожны! Минимальным считается углубление, в которое датчик помещается на высоту от 7 мм.  Плюс такой установки является надёжная работоспособность, поскольку датчик устанавливается по принципу – один раз установил и забыл! В дальнейшем нет необходимости демонтировать датчики, к примеру, при замене свечей зажигания, а значит, нет риска повреждения. Недостатком установки датчиков температуры в тело головки двигателя, является невозможность руководствоваться общепринятым шаблоном критической температуры  в 180 – 200С (для различных двигателей температура может отличаться, следует изучить инструкцию тех. средства), так как такой шаблон приемлем для снятия температуры под свечой зажигания. Различные части двигателя имеют различный нагрев, связанно это с рассеиванием тепла. Пользователю необходимо самостоятельно в повседневной эксплуатации, путем аналитических наблюдений определить, какую температуру следует считать нормальной, а какую превышать не стоит. Для людей имеющих технический опыт, это не составляет труда. Вне зависимости от метода установки датчика, полезно изолировать выступающие части оболочки датчика (латунной гильзы), от набегающего воздушного потока – применив отрезок кембрика, который снизит тепловые потери, этот же метод можно применять при установке датчика под свечу зажигания.

Установка датчика температуры в головку снегохода Буран

На наш взгляд не самое удачное место для установки, хотя допустимое.  При такой установке датчика (со стороны выхлопа) показания будут более высокими. Ведь понятно, что выхлопные газы имеют значительные температуры. Установка была возможна и в другие места головки, см. пример снегохода Тайга. О том как работает кит набор Мото термометр на снегоходе Буран

Установка датчиков в головку двигателя снегохода Тайга

Место установки датчика выбрано в ребре жёсткости головки двигателя, проходящем крест на крест, от шпильки к шпильке. Толщина металла в этом месте около 26 мм

Установка датчика температуры на снегоход Рысь, по аналогии установки на снегоход Тайга

Внимание! На 2х цилиндровых моторах не следует устанавливать датчики температуры. скажем только у правых шпилек (как на фото ниже)

Это приведет к  значительным расхождениям в показаниях, до 30 градусов Цельсия. Причина достаточно проста –  место установки одного датчика близко к вентилятору и сильно охлаждается, второй же датчик установлен практически в эпицентре тепла. Во избежание этого эффекта, следовало расположить датчики  иначе – датчик левого цилиндра установить у правой шпильки, датчик правого цилиндра – у левой

Установка датчиков температуры в головку двигателя снегохода Рысь, также возможна в технологические отверстия имеющиеся на цилиндрах двигателя. Как правило отверстия необходимо углубить

Эксплуатация при влажной среде*

Отмечено, что при эксплуатации приборов на технике, испытывающей частое воздействие влаги, может наблюдаться окисление печатных плат, с последующим выходом из строя электронных частей. С такой ситуацией сталкиваются пользователи, ежедневно эксплуатирующие технику в режиме холод – теплый гараж, или на воде (водно-моторная техника). Уберечь прибор от влаги достаточно просто. Необходимо покрыть печатные платы защитным составом, препятствующему воздействию сырости. В радиомагазинах широкий спектр такой продукции. Перед нанесением защитного слоя, полезна протирка с применением чистого спирта. Мы не навязываем выполнение подобной процедуры, большинство пользователей просто ездят в течение сезонов, не испытывая проблем. Речь идет о частных условиях эксплуатации! Сам датчик не имеет достаточной герметичности, и погружение в электропроводящие жидкости, выводит его из строя. Тем не менее, его успешно используют для контроля температуры двигателя по t масла, погружая в картер двигателя. Также, при необходимости, с помощью специально изготовленного переходника снимают t охлаждающей жидкости, на 4Т моторах. И применяют вне двигателя, для измерения температуры окружающего воздуха – используя как уличный термометр.

Не забудьте поблагодарить автора, нажав кнопку рейтинг вверху страницы, или разместив ссылку на статью в сети интернет. Спасибо

Снегоход Тайга Варяг 500

«Тайга» — это снегоходы утилитарного класса, прекрасно подходят как для работы, так и для отдыха. Комфортная подвеска и удобная посадка обеспечивают удовольствие от вождения, а высокое ветровое стекло и подогрев рукояток не дадут замерзнуть. Широкие гусеницы — 500 мм и 600 мм обеспечивают отличную проходимость на рыхлом снегу. Наличие пониженной передачи и заднего хода помогут при транспортировке тяжелых грузов, а максимальная скорость 80 км/ч доставит много удовольствия в минуты отдыха.

Снегоход Тайга Варяг 500 — лучшая цена среди конкурентов..

Особенности снегоходов серии «Тайга Варяг 500»:

• Двухцилиндровый бензиновый двигатель объемом 497 см3 одним карбюратором «Микуни» воздушного охлаждения, развивающий мощность 43 л.с.
• Высокий руль
• Усиленный стальной бампер;
• Совместная система смазки;
• Электронное программируемое зажигание DUCATI
• Ширина гусеницы 500 мм;
• Наличие в передаточном механизме автоматического вентилятора для обеспечения высоких силовых и прочностных параметров трансмиссионного блока.
• Телескопическая подвеска передних лыж и склизовая подвеска гусеницы, обеспечивающие высокий уровень амортизации и «мягкий» ход машины.
• Наличие заднего хода и двух передач вперед для тяжелых и легких условий работы;
• Задняя подвеска с увеличенным ходом;
• Способность развивать скорость до 80 км/ч;
• Пониженный уровень шума;
• Удобная конструкция сидения, позволяющая не только водителю, но и пассажиру чувствовать себя уверенно даже в условиях движения на крутых виражах и неровностях.
• Наличие саморегулирующегося тормоза с металлокерамическим тормозными колодками и неразбиваемого ветрового стекла, создающих условия для безопасного движения.
• Подогрев рукояток и курка газа (опция).
• Кроме того, на снегоходах «Тайга» установлены быстросъемные тягово-сцепные устройства для буксировки прицепов массой до 500 кг, функционально различного назначения, в том числе для перевозки бревен, строительных материалов в упаковке и длинномерных предметов. Прицеп-роспуск позволяет перевозить грузы негабаритных размеров.

Техническая характеристика снегохода Тайга Варяг 500:

Двигатель
Модель	РМЗ-500
Объём, см3	497
Мощность, л.с.	43
Тип двигателя	Двухтактный двухцилиндровый
Диаметр цилиндра х ход поршня, мм	72 х 61
Система впуска	1 карбюратор Mikuni
Система выпуска	Глушитель с резонатором
Охлаждение	Воздушное
Система смазки	Пердварительным смешиванием
Ёмкость топливного бака, л	40
Максимальная скорость, Км/ч	Не менее 80
Запас хода на одной заправке, км	—————
Шасси
Трансмиссия	Вариатор (Вперёд (пониженная, повышенная) — нейтраль — реверс)
Тормозной механизм	Механический дисковый
Электрооборудование
Система запуска	Ручной стартер
Зажигание	Электронная система зажигания
Обогрев ручек и курка газа	Опция
Фара	Галогеновая 55/60
Спидометр / одометр	Есть
Подвеска
Тип передней подвески	Телескопическая
Ход передней подвески, мм	105
Амортизаторы передней подвески	Гидропневматические, однотрубные
Тип задней подвески	Склизовая
Ход задней подвески, мм	190
Задний амортизатор движителя	Гидропневматический однотрубный
Колея лыж между центрами, мм	900
Габариты
Количество мест	2
Габариты снегохода (Д х Ш х В), мм	2990 х 1050 х 1380
Габариты ящиков (Д х Ш х В), мм	3080 х 1190 х 1200
Гусеница (Д х Ш х В), мм	3937 х 500 х 22
Сухой вес, кг	260
Оснащение
Ветровое стекло	Есть
Спинка пассажира	Нет
Багажник	Есть
Фаркоп	Есть

324990 руб.

Заказать Купить в кредит

« Вернуться

Термостат

Назначение устройства заключается в регулировании термических параметров силового агрегата, и форсирования нагрева мотора в случае запуска его в зимний период. Термостат устанавливается в рубашку охлаждения, перед отрезком, осуществляющим подачу охладителя в верхнюю емкость радиатора.

Устройства регулирования тепловых параметров двигателя изготавливаются двух видов – с жидким и твердым заполнителем. Модели, заполненные жидкостью, включают в себя следующие элементы:

• кожух; • латунную гофрированную гильзу; • клапан; • шток.

Внутри гофры находится жидкое химическое вещество, которое может кипеть при +75°C. При пуске холодного мотора заслонка прибора закрыта, и смесь движется в замкнутом пространстве: помпа – рубашка блока – терморегулятор – помпа. Когда термические параметры ОЖ достигнут верхней границы со значением +75°C, состав в гильзе закипает, гофра разжимается и воздействует на стержень управления дросселем. Заслонка открывает проход, и раствор подается в верхнюю емкость радиатора.

Образец с твердым реагентом представляет собой кожух из алюминиево-магниевого соединения, внутри у него находится медный или латунный баллон, заполненный сухим раствором, состоящим из медной пудры и церезина (разновидность воска). Между емкостью и крышкой располагается резиновая мембрана с управляющим стержнем. Стержень верхним концом соединяется с клапаном. Над крышкой установлена прижимная пружина, фиксирующая тарелку дросселя в закрытом положении.

Разогретая ОЖ, омывающая баллон с реагентом, расплавляет церезин, который расширяясь воздействует на резиновую перепонку. Перепонка, изгибаясь поднимает стержень, и заслонка освобождает выпускное отверстие, что позволяет жидкой смеси перетекать в верхнюю емкость радиатора. С уменьшением температурного показателя до значения +65°C, воск кристаллизуется, дроссель закрывает окошко, и раствор продолжает уже двигаться по малой схеме.

Охлаждение жидкостное

Структура жидкостного охлаждения устроена следующим образом:

• рубашка охлаждения; • вентилятор; • диффузор; • насос; • отопитель салона; • термостат; • резиновые патрубки; • расширительный бачок.

Нагретый антифриз по отводящим патрубкам перемещается в радиаторный отсек двигателя, где производится забор лишней тепловой энергии и затем, уже охлажденная смесь, подается в рубашку блока цилиндров. Кругооборот охладителя осуществляется благодаря присутствию перекачивающего устройства (помпы), а отвод тепла от сердцевины радиатора осуществляется за счет потока воздуха, проходящего через соты устройства. Эффективность отвода тепла контролируется термостатом и реле запуска вентилятора.

Для наполнения систем охлаждения применяют спиртосодержащие низкозамерзающие жидкости – антифризы. Количество заливаемого антифриза зависит от типа транспортного средства и производительности агрегата (2–15 л). Для слива антифриза в корпусе мотора предусмотрены заглушки, расположенные в теле блока цилиндров и нижней секции радиатора.

Особенность работы системы охлаждения двигателя

Система охлаждения работает под контролем системы управления силовым агрегатом. Насос запускает циркуляцию жидкости в «рубашке охлаждения» двигателя. Учитывая степень нагрева, жидкость перемещается либо по малому, либо по большому кругу.

Чтобы двигатель быстрее прогрелся после запуска, жидкость циркулирует по кругу малому. После ее нагревания термостат открывается, предоставляя жидкости возможность циркулировать через радиатор, на выходе с которого на жидкость воздействует поток воздуха (встречного или от работающего вентилятора), который ее охлаждает.

Далее остывшая жидкость поступает опять в «рубашку охлаждения» и весь процесс повторяется снова и снова.

В моторах с турбонаддувом может использоваться двухконтурная система охлаждения. Особенностью ее работы есть то, что один контур контролирует охлаждение нагнетаемого воздуха, а второй – охлаждение двигателя.

«Поларис Вайдтрек»

Указанная модель считается самой популярной среди утилитарных представителей. Известность обусловлена надежностью конструкции и высоким качеством сборки. Среди достоинств также отмечают уверенный пуск мотора, который способен эффективно работать при критически низкой температуре. Двухтактный «движок» гарантирует требуемый показатель тяги, не перегревается на повышенных оборотах, поскольку функционирует жидкостная рубашка охлаждения. К прочим плюсам причисляют простоту в обслуживании и эксплуатации большинства узлов.

Мощность мотора составляет 85 «лошадок», два цилиндра оснащены отдельным карбюратором. Система смазки – раздельной конфигурации. Хорошее управление обеспечивает фронтальная рычажная подвеска, отлично ведущая себя даже на скорости 100 км/ч. Задний аналог представляет собой торсионный амортизатор.

Параметры и размеры снегохода:

• объем мотора – 488 «кубов»;
• трансмиссия – вариатор с пониженной передачей и реверсом;
• масса буксируемого прицепа – 300 кг;
• сухой вес – 278 кг;
• длина/ширина/высота – 3,25/1,10/1,29 м;
• габариты гусеницы – 3,45/0,5 м.

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

• Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
• Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с

перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

Основные элементы системы охлаждения

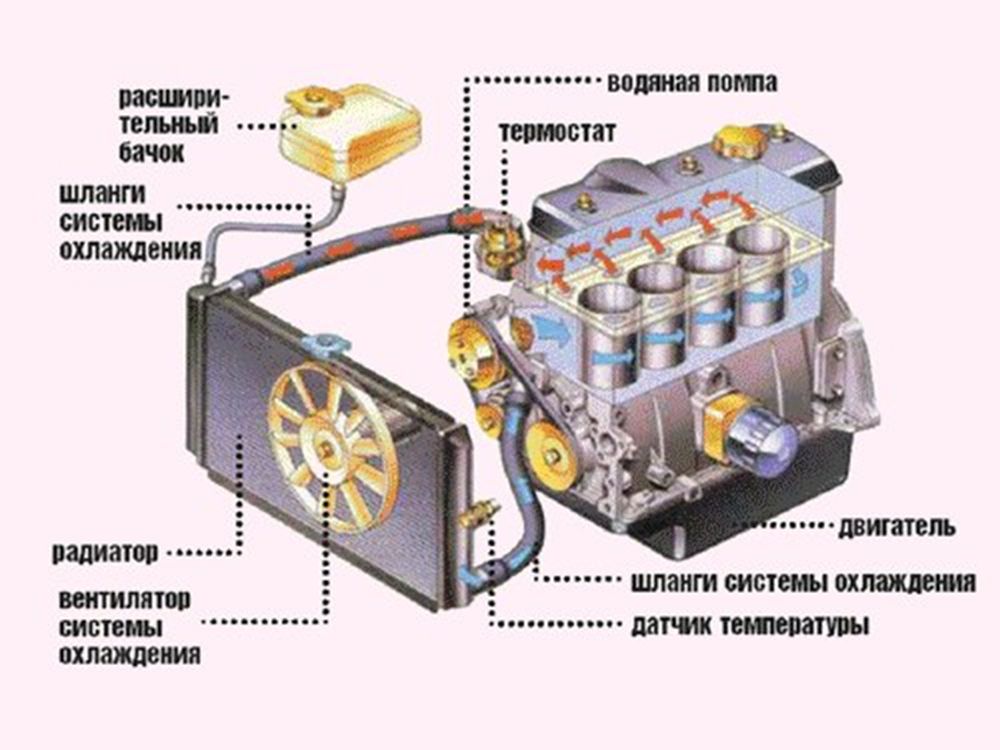

Структурные элементы системы охлаждения двигателя

В систему циркуляции охлаждающей жидкости входят следующие элементы:

1. Радиатор. Этот элемент охлаждает антифриз, нагревшийся от мотора, возвращая ему нормальную температуру. Помимо него могут быть установлены еще масляный радиатор – для охлаждения смазывающего вещества, и радиатор для охлаждения отработанных газов.
2. Теплообменник. Используется для нагрева воздуха, устанавливается там, где выходит горячий антифриз.
3. Расширительный бачок. Через него антифриз поступает в систему. В процессе работы ОЖ может расширяться и сжиматься, бачок компенсирует изменения объема.
4. Центробежный насос, он же помпа. Именно он «гоняет» охлаждающую жидкость по системе.
5. Термостат. Поддерживает нормальную температуру в системе, регулируя поток ОЖ.
6. Датчик температуры ОЖ. Подает сигналы об изменении температуры на панель приборов и на реле включения вентилятора.
7. Вентилятор. Помогает охлаждать чрезмерно нагревшуюся жидкость.

Все эти элементы связаны с общим блоком управления. Также для их работы есть вспомогательные устройства – реле, нагреватели и т.д.

Проблемы с радиатором и вентилятором

Недостаточное охлаждение двигателя может быть связано с проблемами работы радиатора и вентилятора. В первую очередь стоит помнить, что слишком сильно забитый пылью и насекомыми радиатор неспособен полноценно охлаждаться как встречным потоком воздуха, так и вентилятором. Нередко его чистка решает проблему с охлаждением.

Устройство «классического» радиатора охлаждения двигателя. Во многих современных двигателях, охлаждающая жидкость заливается не через горловину радиатора, а в расширительный бачок

И всё же, возможны и более серьёзные ситуации — трещины радиатора, которые могут возникнуть, как при ДТП, так и в результате коррозии. Радиатор в большинстве случаев можно восстановить. Латунные и медные ремонтируются с помощью пайки, а алюминиевые специальными герметиками.

Перед началом пайки места повреждения тщательно зачищаются наждачной шкуркой, до появления металлического блеска. После, трещина обрабатывается паяльным флюсом и с помощью мощного паяльника наносится равномерный слой припоя (см. видео).

Алюминиевый радиатор запаять не получиться, однако для их ремонта предлагаются специальные герметики или же можно использовать обычную «холодную сварку»

Перед началом заделывания трещин важно хорошо зачистить дефектные места. Клеящая масса хорошо разминается до однородного состояния и наносится на проблемный участок

Стоит помнить о том, что эксплуатировать автомобиль можно только на следующие сутки после ремонта – эпоксидный клей высыхает довольно долго.

Что касается вентилятора охлаждения, его поломка может быть связана с обрывом электропроводки или нарушением привода от коленчатого вала, если вращение передаётся от силового агрегата.

В первом случае, стоит визуально оценить состояние проводов идущих к мотору вентилятора, при обнаружении обрыва нужно заново соединить повреждённые контакты. Если состояние проводов нормальное, а вентилятор всё равно не работает, возможно, поломался сам двигатель или датчик, отвечающий за его своевременное включение. При этом лучше обратиться в автосервис, где определят причину, по которой вентилятор не включается. При проблемах с датчиком обдув может как беспрерывно, так и не включаться вовсе.

В автомобилях, где вентилятор начинает вращаться при передаче крутящего момента от двигателя, поломка чаще всего связана с обрывом приводного ремня. Его замена довольно проста: необходимо ослабить натяг шкива и поставить новый ремень.

Промывка системы охлаждения и замена жидкости

Гидравлическая система охлаждения требует своевременного промывания магистралей, в противном случае на стенках каналов может образоваться коррозия, солевые отложения, и другие загрязнения.

Работа системы охлаждения

Циркуляцию жидкости в системе охлаждения осуществляют по двум кругам: малому и большому.

По малому кругу жидкость циркулирует при пуске холодною двигателя, обеспечивая его быстрый прогрев в такой последовательности: жидкостной насос — распределительные трубы — рубашка охлаждения блока цилиндров — рубашка охлаждения головки блока цилиндров — верхний патрубок термостата (клапан закрыт) — перепускной шланг приемная полость жидкостного насоса.

По большому кругу жидкость циркулирует при прогретом двигателе: жидкостной насос (как и по малому кругу) — термостат (клапан открыт) — резиновый шланг — патрубок радиатора — верхний бачок радиатора — сердцевина радиатора — нижний бачок радиатора — патрубок — шланги — приемная полость жидкостного насоса.

Переохлаждение двигателя сопровождается ростом механических потерь из-за повышения вязкости масла, ухудшением процессов смесеобразования и сгорания, следствием чего является повышенный расход топлива. Конденсация паров воды в картерной полости холодного двигателя и на стенках цилиндров приводит к коррозии. В отрабатавших газах повышается содержание углеводородов не сгоревшего топлива и высокотоксичных альдегидных соединений.Принудительный отвод теплоты от деталей двигателя осуществляется с помощью жидкости или воздуха, в связи с чем различают двигатели жидкостного и воздушного охлаждения.

Радиатор является теплообменником системы охлаждения, где поступающая из двигателя жидкость передаст теплоту потоку воздуха.

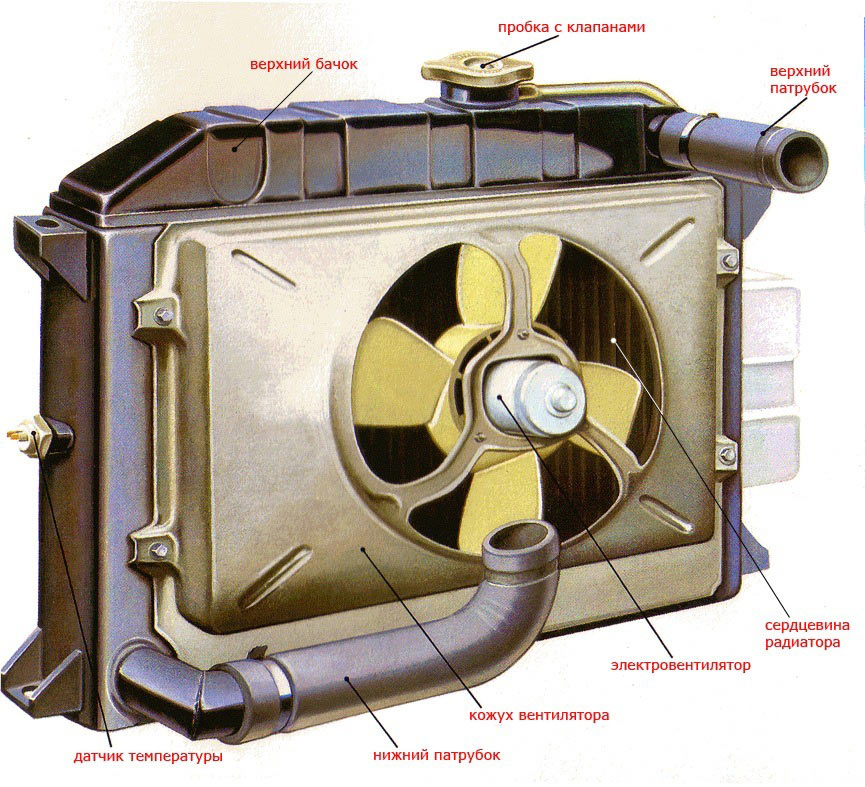

Радиатор состоит из верхнего и нижнего бачков, соединенных между собой трубками, образующими его охлаждающую решетку (сердцевину ра­диатора). Верхний бачок радиатора имеет наливную горловину с пробкой, а нижний — сливной кран. В наливную горловину впаяна пароотводная трубка, соединенная с расширительным бачком. Пароотводная трубка за­глублена в радиатор, где отводимые пары конденсируются. К верхнему и нижнему бачкам припаяны боковые стойки. Стойки и пластина образуют каркас радиатора. Сердцевина радиатора состоит из нескольких рядов тру­бок, впаянных в верхний и нижний бачки. К трубкам крепятся гонкие ох­лаждающие пластины или гофрированные ленты, изготовленные из лату­ки, алюминия или красной меди.

Пробка заливной горловины в закрытых системах жидкостного охлажде­ния имеет два предохранительных клапана с уплотнительными резиновы­ми прокладками и пружинами. Паровой клапан регулируют на избыточное давление (0,145—0,160 МПа), воздушный клапан открывается при падении давленияв системе против атмосферного не более чем на 0,01 МПа.

При нормальном функционировании клапанов система охлаждения только кратковременно может сообщаться с окружающей средой или поло­стью расширительного бачка.

Жалюзи устанавливаются перед радиатором, с их помощью регулирует­ся количество воздуха, проходящего через сердцевину радиатора. Жалюзи изготовляются в виде набора вертикальных иди горизонтальных пластин — створок из оцинкованного железа, которые объединены общей рамкой и снабжены шарнирным устройством, обеспечивающим одновременный или групповой поворот их вокруг своей оси. Жалюзи прикрепляют к каркасу радиатора или к его наружной облицовке. Управление створками осущест­вляется вручную или с помощью устройства с термостатом.

Жидкостной насос создаст в системе охлаждения принудительную цир­куляцию жидкости. Применяют одноступенчатые жидкостные насосы цен­тробежного типа. Привод насоса, как правило, работает от шкива коленча­того вала посредством клиноременной передачи.

Жидкостной насос состоит из корпуса, вала привода с крыльчаткой, ступицы для крепления шкива привода, самоподжимной уплотняющей манжеты, двух латунных обойм, резиновой манжеты» уплотняющей шайбы ипружинного кольца. Вал насоса вращается на двух шарикоподшипниках.

Центробежные насосы одноступенчатого типа, рассчитанные на давле­ние и 0,04 —0,1 МПа, отличаются компактностью и обеспечивают доста­точную подачу жидкости при сравнительно больших зазорах между крыль­чаткой и стенками корпуса.

Вентилятор служит для создания воздушного потока, проходящего че­рез сердцевину радиатора, для охлаждения жидкости, протекающей по трубкам.

Обслуживание системы охлаждения гарантия нормальной работы вашего двигателя.

Виды систем охлаждения

Всего на двигателях внутреннего сгорания используется два типа охлаждения – воздушное и жидкостное.

Воздушная система охлаждения, ее конструкция, недостатки

Устройство воздушной системы охлаждения двигателя

В силу ряда недостатков на автомобильном транспорте воздушная система широкого распространения не получила, хотя конструктивно она значительно проще, чем жидкостная.

Основным ее элементом являются ребра охлаждения на цилиндрах.

Тепло, выделяемое от цилиндров, распространялось на эти ребра, а проходящий через них поток воздуха осуществлял его отвод. Для создания потока дополнительно конструкция системы могла включать турбину – специальную крыльчатку, с приводом от коленчатого вала и рукав, которым создаваемый поток воздуха направлялся на цилиндры. Это  вся конструкция воздушной системы.

На автотранспорте воздушная система практически не используется, потому что:

• невозможна регулировка температурного режима (зимой мотор не выходил на необходимую температуру, а летом – очень быстро перегревался);
• чтобы обеспечить равномерное распределение потока воздуха, каждый цилиндр стоял отдельно;
• во время стоянки с заведенным мотором даже при наличии турбины поток воздуха очень слабый, что приводит к быстрому перегреву;
• невозможно организовать обогрев салона.
