Лебедка, собранная своими руками – цена вопроса
При наличии собственного гаража или сарая с хламом, накопившемся за несколько лет домашнего слесарного творчества – стоимость изделия определяет цена баллончика с краской для финальной доработки.
А в принципе, компоненты следующие:
- Стартер от автомобиля ВАЗ 2101 без планетарного редуктора (исправный, валялся в гараже);
- Редуктор в корпусе от электродрели отечественного производства (приобретен на блошином рынке за эквивалент стоимости 0,5 водки);
- Обрезок водопроводной трубы, найден в сарае;
- Металл для станины, стенок корпуса, барабана. Также найден в сарае;
- Ось барабана – приобретена в пункте приема металлолома за гроши;
- Трос и крюк куплен в магазине товаров для туризма.
С учетом стоимости новой лебедки – цену вопроса можно признать нулевой. При этом за безопасность устройства может поручиться владелец. Каждая деталь и сварной шов проверен лично изготовителем.
Самодельные багги, квадроциклы, вездеходы
Подключение тельфера
Электрические тали – это достаточно распространенное грузоподъемное оборудование, которое нашло широкое применение в различных сферах
При этом для эффективной и безопасной работы такого устройства очень важно правильно установить его. Не последнюю роль тут играет процесс подключения механизма к электрической сети
О типовых схемах подключения тельфера мы и поговорим в этой статье.
Почему так важно правильно выполнить подключение тельфера
Тали являются универсальными устройствами, предназначенными для перемещения тяжеловесных объектов по вертикальным и горизонтальным плоскостям. Существует достаточно большое количество различных механизмов такого типа. Мы не будем подробно останавливаться на каждом из них, так как все это описании в статье «Типы и устройство талей». Скажем лишь, что модели с электроприводом заслужили свою популярность благодаря способности работать в высокоинтенсивном режиме, так что их выгодно использовать на строительстве, а также в разных сферах промышленности, где необходимо постоянно перемещать тяжеловесные объекты.
Но чтобы электрическая таль работала быстро и эффективно, очень важно правильно подключить ее к источнику питания. Стоит отметить: Несоблюдение определенных правил в ходе подключения электротали к сети может привести к полной поломке данного механизма, повреждению груза, а также нанесению ущерба жизни и здоровью людей
В результате, к выполнению данной задачи допускаются исключительно специально подготовленные сотрудники, которые обладают должным опытом и умениями
Стоит отметить: Несоблюдение определенных правил в ходе подключения электротали к сети может привести к полной поломке данного механизма, повреждению груза, а также нанесению ущерба жизни и здоровью людей. В результате, к выполнению данной задачи допускаются исключительно специально подготовленные сотрудники, которые обладают должным опытом и умениями.
Особенности подключения устройства
Если вас интересует схема подключения тельфера на 220 вольт, или же модели, работающей от промышленной электрической сети (380 В), то тут, прежде всего, необходимо ознакомиться с инструкцией по эксплуатации такого устройства. В ней должна содержаться вся необходимая информация о том, как следует подключать к питанию тельфер, а также пульт управления данным механизмом.
До того, как приступить к выполнению работ, необходимо обесточить оборудование. Только после этого можно приступать к монтажу
Очень важно, чтобы подсоединение сетевых и управляющих кабелей происходило в соответствии со схемой подключения устройства
Схема подключения тали
Независимо от того, вы хотите подключить однофазный тельфер без контактора, или же любую другую модель, схема находится на боковой крышке электрической панели. Копия схемы также указана в паспорте грузоподъемного оборудования. Типичная схема изображена на рисунке ниже. На ней содержится вся необходимая информация о том, как проводить подключение устройства и пульта управления к источнику электрического питания.
Стоит отметить: Даже у достаточно похожих устройств схемы могут существенно отличаться. Таким образом, необходимо руководствоваться инструкцией к каждому конкретному механизму. Не стоит приобретать тельферы, на которых отсутствует схема подключения. Лучше сотрудничать с проверенными поставщиками, которые могут предоставить всю необходимую документацию на свои модели.
Типы самодельных лебёдок
Как было написано чуть выше, типов лебёдок существует всего три. Они пригодятся в разных ситуациях и различаются также от энергии, которая приводит механизм в действие. Но схожи они в одном: в принципе работы. Он заключается в том, что на барабан наматывается стальной трос. Барабан может вращаться, благодаря редуктору двигателя или же посредством применения своих сил, вручную.
Самодельные лебёдки для автомобилей могут быть:
Гидравлический привод
Лебёдка гидравлическая считается более сложным механизмом, так как обладает некоторыми дополнительными элементами, а именно: гидроприводом, баком для масла и масляным насосом. Само устройство является довольно громоздким, так что собрать его труднее, чем устройства других типов. Но у гидравлической лебёдки есть два больших преимущества: она потребляет меньше электроэнергии, но в то же время обладает большей мощностью, чем другие механизмы. Обычно лебёдки такого типа монтируются на очень крутые внедорожники, а также на тракторы и мотоблоки.
Электрический привод
Как правило, лебёдку с электрическим приводом встретить можно намного чаще, так как она является самым популярным вариантом у мастеров, которые собирают эти устройства вручную. Объяснить столь высокую популярность можно высоким КПД и простотой всей конструкции. В качестве привода можно использовать как электродвигатель, так и тракторный или автомобильный генератор. Генератор следует подключить таким способом, чтобы он впоследствии работал, как двигатель. Если в устройстве лебёдки использовать стартер, то само устройство получится более компактным.
Очень важным требованием к электроприводу является то, что он должен обладать высоким крутящим моментом. Чтобы аккумуляторная батарея не разряжалась слишком быстро, следует позаботиться о том, чтобы электропривод не потреблял слишком много электроэнергии, но при этом работал, имея достаточную мощность. Кстати, этот тип самодельной лебёдки легче соорудить своими руками.
Механический привод
Устройство с данным приводом работает по тому же принципу действия, по которому работают и другие варианты конструкции данного устройства. Главным минусом механического привода является его габариты — он является довольно громоздким. Кстати, это самый большой привод из других вариантов устройства.
Главным отличием устройства, использующей механический привод, от других вариантов, является то, что вместо электродвигателя используется непосредственно физическое воздействие. То есть, чтобы привести механизм в действие, придётся приложить определённые усилия. В принципе, если использовать лебёдку такого типа, то можно отметить её основное преимущество, которое заключается в том, что такой лебёдкой всегда можно воспользоваться при отсутствии источников энергии.
Тип троса
Лебедка может иметь следующие разновидности тросов:
- Синтетический.
- Металлический.
Выбор зависит от максимальной нагрузки, которая будет действовать на трос. Самой безопасной и современной разновидностью являются синтетические канаты. Такие тросы мало весят, но при этом они не менее прочные, чем металлические разновидности. Плетеные канаты создаются из кевлара, полиэстера, вектрана.
Металлические тросы менее безопасны, потому что при разрыве они имеют значительную силу отдачи. Поэтому синтетические тросы их практически полностью вытеснили. С кевларовым плетением можно работать без перчаток. Единственным недостатком синтетических разновидностей является более высокая стоимость. Однако она быстро окупается в ходе эксплуатации.
Как же выбрать нашу лебёдочку?
В первую очередь, нужно знать объём и мощь двигателя. Под эти характеристики и подбирается ваша лебедка, которую вы установите на квадроцикл.
Управляется лебедка очень просто, сможет справиться малолетний ребенок, происходит на руле квадроцикла с помощью кнопки. За исключением некоторых, наиболее дорогих экземпляров, они управляются радио джойстиком.
Трос для лебедки стальной
Трос синтетический
Тросы изготавливают стальные и синтетические, длиной примерно 15 метров. Наверное лучше использовать синтетику, они легче и эластичней стальных, не подвержены ржавчине, выдерживают нагрузку до трех тонн, наиболее безопасные в случае порыва.
Задумались в выборе фирмы и какая лебедка более надежно будет стоять на квадроцикле?
Пошаговая инструкция
Чтобы установить лебедку для квадроцикла своими руками, нужно следовать инструкции производителя. Работа выполняется в несколько этапов:
- С квадроцикла снимается защита. Четырехколесник нужно поднять домкратом.
- Площадка монтируется на передний бампер. Если в комплекте нет пластины, ее изготавливают из металлического листа толщиной 4,8-5 мм. Установка выполняется при помощи болтов. Для большей надежности можно приварить металлическую основу к раме.
- На бампере может потребоваться отвинтить несколько болтов для упрощения установки. Если отверстий нет, их нужно просверлить самостоятельно (на пластине или в раме).
- Гайки последовательно затягивают, избегая перекосов.
- Лебедка устанавливается на подготовленную площадку.
После этого нужно установить электрический блок. Он монтируется немного дальше от лебедки, но можно зафиксировать узел и на площадке. Провода подключают в соответствии со схемой производителя.
На руль устанавливается пульт управления. Провода нужно устанавливать плотно, чтобы после их протягивания исключить трение силовых проводов. Это обеспечит долговечность техники. Желательно пустить провода по гофротрубе. Это обеспечит дополнительную защиту электрических коммуникаций.
Роликовая конструкция фиксируется к площадке при помощи болтов. После этого проверяется качество фиксации всех элементов и работа лебедки. Если механизм работает исправно, а крепления прочно держатся на своих местах, можно собрать снятые части квадроцикла.
Чтобы механизм эксплуатировался долго, был надежным, важно выполнять требования производителя в полном объеме. Нужно изучить правила эксплуатации лебедки
Прежде чем отправляться на покатушки по жесткому бездорожью нужно протестировать работу системы. Неправильная эксплуатация лебедки небезопасна, поэтому важно четко выполнять рекомендации производителя и использовать механизм строго по назначению.
Особенности установки лебедки на авто
К каждому автомобилю приходится придумывать свою крепежную конструкцию. Она должна обеспечивать монтаж лебедки к машине даже после попадания ее в глубокую грязь. Кроме того, места крепления должны быть исключительно надежными, чтобы не нарушить целостность автомобиля в процессе буксировки.
- Наиболее оптимальным вариантом будет установка лебедки на верхнюю поверхность бампера. Такая схема становится возможной только при наличии надежного и прочного металлического бампера. Для монтажа сначала необходимо приставить лебедку к месту крепления и сделать разметку. Затем при помощи электродрели в бампере делаются сквозные отверстия. Крепится механизм к автомобилю при помощи болтов и гаек.
- Не все бамперы делаются настолько прочными, чтобы на них можно было установить лебедку. В таких случаях необходимо делать специальные кронштейны, которые крепятся к раме или лонжеронам транспортного средства. Однако лучше всего вывести площадку для установки лебедки над бампером. Если автомобиль глубоко увязнет, то можно будет прикрепить лебедку и вытащить авто из трясины. При низко расположенном креплении сложнее будет установить механизм и освободить машину из грязевого плена.
Владельцу автомобиля желательно предусмотреть площадку для крепления лебедки и в задней части машины. Ведь не всегда подходящая опора для привязывания троса будет находиться спереди.
При выборе лебедки автомобилист должен руководствоваться характеристиками своего автомобиля. Не любая промышленная модель идеально подойдет к машине. Поэтому придется сделать доработку магазинной продукции или мастерить свою конструкцию. В любом случае сделанная и установленная лебедка должна без проблем справляться с извлечением транспортного средства из болота или песка.
Подключение стационарной электрической лебедки
Что видится, как мне кажется, необходимым и правильным: — подключаем лебедку к бортовой сети силовым кабелем, сечением 25мм2, — подключение лебедки производим через силовое реле (оно же саленоид):
, — между плюсом аккумулятора и реле ставим силовой предохранитель (какой номинал оптимален при использовании лебедки T-Max? я решил поставить на 300А): , — управление реле производим обычным переключателем на 10-20А: , — провод идущий к переключателю имеет сечение 2,5мм2.
Что не так, что заменить, что добавить, что убрать?
2. У тя блока управления нет чтоли. Все управление работой лебедки через него. Блоки вообще то разные — у меня там четыре соленойда, у т-макс ваще электронный без соленойдов. Его запихай куда-нить повыше в моторный отсек. От блока ужа тащи обычные провода от пульта в салон и делай трех позиционную кнопку — вперед, назад, выкл.
3. Предохранитель боюсь тут не очень поможет. Только сцуко сгорит в самый неподходящий момент — нагрузка постоянно гуляет, сила тока изменяется в зависимости от количества витков и скачки тока будут однозначно. Хотя бы придумай как его обойти в случае чего. И наверное нужен побольше (на 400-450 ампер).
4. Еще про «соленойд» — максимум поставь «размыкатель массы» (тока на плюс) (на минус сам понимаешь — все равно по массе будет бегать. ) можно дистанционный с грузовиков (типо зиловский и тп). будет те кнопка еще одна в салоне.
5. Как вариант запараллель к кнопке управления лебедкой разъем и сделай выносной пульт — мало ли при лебежении выйти из салона придется. А так воткнул пульт и пошел куда надо.
Главная → Тюнинг → Установка лебедки на квадроцикл (схемы).
- Admin
- 05.03.2017
- 9673
- 3 Комментариев
- Подключение лебедки на квадроцикл, Установка лебедки на квадроцикл
Если вы привыкли использовать квадроцикл, как говорится «на полную катушку», если вы не мыслите существования без замеров глубоких луж и болот, преодоления холмистой местности, а жажда экстрима родилась быстрее, чем вы, тогда установка хорошей мощной лебедки это как раз то, что вам нужно.
Площадка крепления лебедки.
Допустим, с выбором лебедки вы уже определились, далее стоит обратить внимание на крепление площадки. Площадку можно сделать самому или приобрести ее конкретно для вашей модели квадроцикла (хотя дотачивать и допиливать, скорее всего, все равно придется)
Нужно сказать, что крепление площадки лебедки к раме должно быть надежным и продуманным, ведь весь вес при нагрузке ляжет именно на этот узел.
Прокладка проводки лебедки.
Для удобства прокладки кабелей мы рекомендуем снять пластик квадроцикла, это существенно облегчит вам задачу.
При прокладке проводов старайтесь, чтобы силовые кабели были как можно короче, это позволит избежать потери тока при работе лебедки. Если провода слишком длинные, их стоит укоротить после прокладки около аккумулятора и поставить на место среза новые клеммы.
Кабели следует убрать в гофру, дабы избежать замыкания и прямого соприкосновения с рамой квадроцикла.
Схемы подключения лебедки и пультов управления.

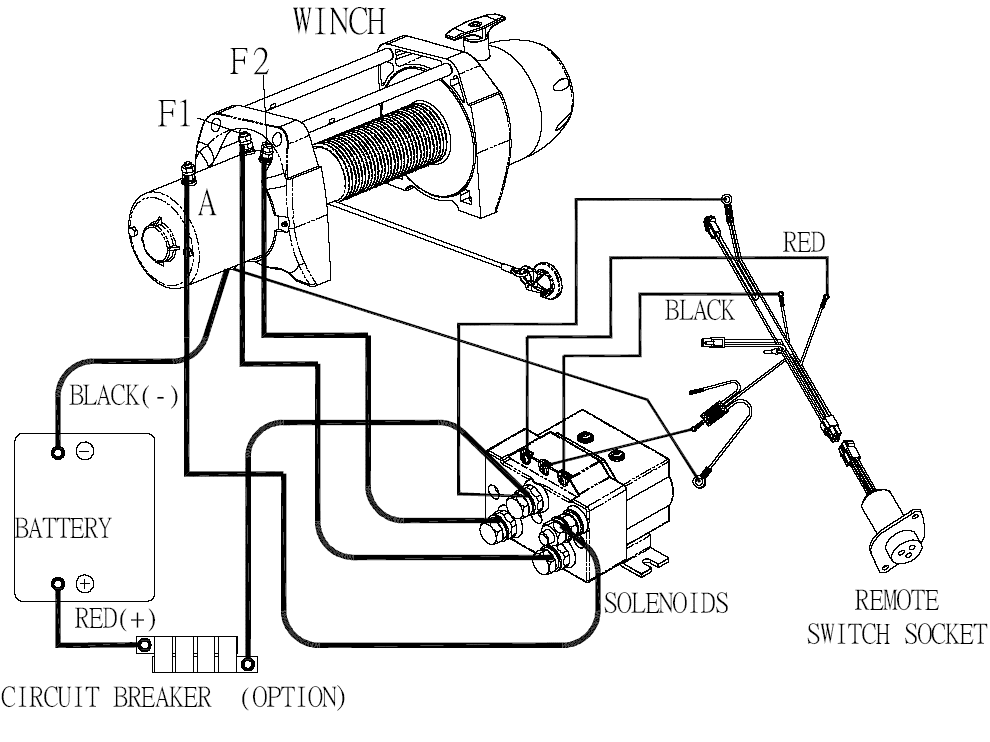

Подключение блока управления, лебедки и аккумулятора.
Схема подключения пульта лебедки к соленоиду.
Подключения радиопульта лебедки к блоку с двумя соленоидами.
После установки лебедки и монтажа проводки проверьте лебедку и пульты управления на работоспособность.
Подготовка к установке
Итак, для начала обсудим стационарную установку электрических автомобильных лебедок, так как они являются самыми популярными среди джиперов. Электрические лебедки, как правило, устанавливаются на передний бампер внедорожника. Возможно его установление и на задний бампер, также с обеих сторон, если это не противоречит требованиям ГИБДД, но об этом поговорим чуть позже. Для начала расскажем, как устанавливается лебедка на штатный бампер.
Автомобильные лебедки устанавливаются на специальные стальные площадки или на бампер, на котором есть место для монтажа лебедки. У многих моделей лебедок имеются установочные площадки в комплекте с лебедкой. В комплект также входят роликовый тросоукладчик, трос, крюк, болты нужных размеров и паспорт устройства.
1. Для начала снимается бампер, и стальная площадка монтируется на раму на прихватках с помощью болтов.
Важно! Место, на котором монтируется площадка, должно быть прочным, надежным и способным выдержать нагрузку не менее, чем максимальная грузоподъемность лебедки. Площадка должна крепиться с 4-х сторон, поэтому в случае несовпадения отверстий требуется просверлить дополнительные отверстия
После установки площадки стоит примерить бампер, так как размеры площадки могут не совпадать с размерами и особенностями бампера, в этом случае требуется отрезать выступающие части площадки болгаркой
Площадка должна крепиться с 4-х сторон, поэтому в случае несовпадения отверстий требуется просверлить дополнительные отверстия. После установки площадки стоит примерить бампер, так как размеры площадки могут не совпадать с размерами и особенностями бампера, в этом случае требуется отрезать выступающие части площадки болгаркой.
2. После установки площадки нужно смонтировать на нем тросоукладчик, через который будет выходить трос с крюком. Если на бампере нет места для вытаскивания крюка, то потребуется отрезать окно нужного размера.
3. Далее устанавливается лебедка, которая крепится на стальную площадку с помощью болтов, входящих в комплект.
4. Когда смонтирована лебедка, настает черед подключения электрического блока управления и наматывания троса. Электрический блок рекомендуется установить недалеко от аккумулятора подальше от грязи и влаги. Если пространство внутри бампера дает возможность, то блок устанавливается непосредственно на лебедку. Далее плюсовой кабель лебедки подключается к плюсовой, а минусовой к минусовой клемме аккумулятора.
5. Многие модели электрических лебедок работают с помощью проводного пульта управления. После монтирования и подключения начинается наматывание троса, который соединяется с крюком и устанавливается на лебедку до подключения электрического блока. Трос рекомендуется наматывать на барабан медленно во избежание неравномерной намотки и риска прикосновения троса к частям автомобиля.
Критерии выбора
Ни для кого не секрет, что лебедка является незаменимой вещью, с помощью которой можно совершать множество полезных функций: буксирование, перевоз грузов, но самой значимой является способность «помочь самому себе» выбраться из любого непроходимого бездорожья.
Рассмотрим, что же нужно учитывать при выборе устройства для внедорожника УАЗ Патриот:
Тяговое усилие Прежде всего, следует обратить внимание на груз, который способна перемещать лебедка
Это усилие должно быть равным двойному весу автомобиля Причем важно учитывать и загруженность автомобиля. Размеры
Следует учесть размер не только самого устройства, но и площадки
Площадка — это приспособление, к которому крепится основное изделие
Она является обязательным агрегатом, поэтому при выборе важно уделять внимание моделям, выпускаемым для внедорожника. Способ функционирования агрегата. Как уже оговаривалось, наиболее продуктивным считается электрический тип изделия
Как уже оговаривалось, наиболее продуктивным считается электрический тип изделия.
Особенности монтажа
Лебедки зачастую комплектуются с платформами, поэтому приобретать ее отдельно не понадобится. Но именно отсюда и начинаются проблемы с выбором и установкой изделия. Какую лебедку бы вы не выбрали, а в штатный бампер установить платформу без его видоизменения не выйдет.
Еще один вариант лебедки из стартера для хозяйственных нужд
Для изготовления понадобятся:
- Автомобильный стартер б/у с исправным мотором;
- Маховик с шестеренкой;
- Стальной колесный диск, или два тормозных диска – для изготовления барабана;
- Мощный подшипник с подиумом (подойдет б/у ступица в сборе);
- Уголки, швеллера – для изготовления станины;
- Инструмент привычный – болгарка, сварочный аппарат, дрель.
Стартер можно взять от «Жигулей», если вам не нужно перемещать грузовые автомобили. Остальные элементы конструкции, – какие найдете. В данном случае использовался маховик от «Газели», ступица и ШРУС от ВАЗ 2108, тормозные диски от него же.
Диски скручиваем между собой в виде барабана для троса,
остальные элементы конструкции воссоздают сборку оси переднего колеса. С той лишь разницей, что корпус ступицы будет приварен к станине лебедки, а на «гранату» ШРУСа прикреплена шестерня маховика.
Станина варится из мощного швеллера и уголков
На этом элементе конструкции нет смысла останавливаться, разве что обращаем внимание на прочность
Готовую конструкцию из барабана и опорного подшипника привариваем к станине
Обратите внимание, что вся силовая часть держится на одной опоре. Ничего страшного в этом нет, ступичный узел выдерживает такие нагрузки постоянно
Наружную «гранату» ШРУСа привариваем к маховику. Качество сварки должно быть высоким, поскольку этот узел будет сильно нагруженным. В данном варианте использовалась архитектура шестерни. Муфта обточена под посадочное место ШРУСа.
«Семь раз отмерив», привариваем проушину для крепления корпуса стартера.
Конструкция готова, можно приступать к испытаниям. Бендикс втягивающего реле необходимо заблокировать в положении максимального зацепления. Это можно сделать при помощи сварки. Само реле выполняет функцию пускателя.
Приятной особенностью данной лебедки является наличие реверса. Переключив полярность на питании – мы можем запустить стартерный мотор в обратную сторону. Конструкцию пускового механизма с реверсным ходом можно выполнить с помощью силовых реле.
Источник
Подключение тельфера
Электрические тали – это достаточно распространенное грузоподъемное оборудование, которое нашло широкое применение в различных сферах
При этом для эффективной и безопасной работы такого устройства очень важно правильно установить его. Не последнюю роль тут играет процесс подключения механизма к электрической сети
О типовых схемах подключения тельфера мы и поговорим в этой статье.
Почему так важно правильно выполнить подключение тельфера
Тали являются универсальными устройствами, предназначенными для перемещения тяжеловесных объектов по вертикальным и горизонтальным плоскостям. Существует достаточно большое количество различных механизмов такого типа. Мы не будем подробно останавливаться на каждом из них, так как все это описании в статье «Типы и устройство талей». Скажем лишь, что модели с электроприводом заслужили свою популярность благодаря способности работать в высокоинтенсивном режиме, так что их выгодно использовать на строительстве, а также в разных сферах промышленности, где необходимо постоянно перемещать тяжеловесные объекты.
Установка лебедки на квадроцикл (24 фото)
Имеем вот такой абсолютно новый и стоковый аппарат.

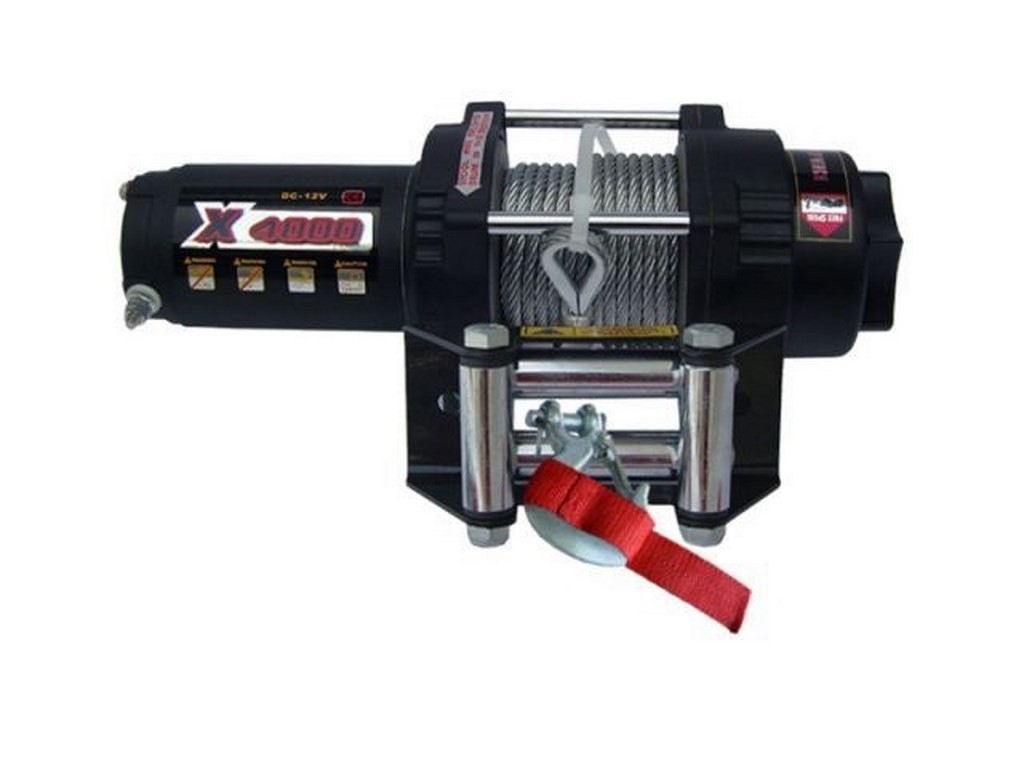

принесли вот такую лебедку, название затер чтоб не подумали чего.
Ставим пульт управления, протаскиваем провод.
Начинаем разбирать потихоньку
добрались до проводки, Ищем нужные нам провода.
Протаскиваем провода управления под сидушку, высоковольтные провода в переднюю часть квадроцикла, крепим реле управления лебедки. Тут было проделано 2 отверстия, в планке держащей аккумулятор. как то эту дрянь крепить надо. (Клиент одобрил)
Все по инструкции.
Далее начинаем изготавливать кронштейн для крепления самой лебедки. Берем уголок, и румына
Далее варим и красим, фото нет по этому верим на слово. Далее делаем примерку нашего колхоза. Кронштейн сделан таким образом, чтобы можно было закрепить на штатные болты, и имеет 3 точки крепления.
Примастыриваем на место новую детальку
Предварительно подключаем лебедку и проверяем работает ли она вообще, оказалось что работает
Вкорячиваем ее на то место где она должна быть
Вид с боку, как то так.
И с фронта, вроде как даже похоже на что то
А теперь самое интересное, это тесты, короче мы ее и в хвост и в гриву, залезли в небольшой сугроб, застряли в нем, вытянула на раз. прицепились к столбу нажали тормоза и начали сматывать, пыжится но тянет себя (на сухом асфальте) Все крепления без деформаций даже признаков на то что вырвет нет. Фоток процесса издевательства над квадриком нет, поэтому верим на слово.
Рекомендации по установке и эксплуатации
Поставить лебёдку на УАЗ 469 можно в специализированном автомобильном центре или самостоятельно. Важным моментом является знакомство с инструкцией монтажа. Установка лебёдки УАЗ 469 должна проходить в строгом соответствии с рекомендациями производителя.
Площадка для установки лебедки
Первым делом производится монтаж площадки под ее установку. Сначала необходимо обозначить место установки тягового оборудования – на передней или задней части автомобиля. При самостоятельных работах выбирается кусок швеллера. Он должен идеально разместиться на раме внедорожника.
Проводятся монтажные работы: площадка под лебедку на УАЗ 469 крепится болтами. Их необходимо установить по краям швеллера. Это предотвратит перекос при затягивании крепёжных элементов.
Обратите внимание! Главное – ровно установить площадку. Это непременное условие дальнейшей правильной эксплуатации тягового механизма. Ещё одно условие успешного монтажа – предварительно подготовленная чертежно-техническая документация
По ней изготавливается площадка под лебёдку УАЗ 469. Чертеж можно изготовить самостоятельно или найти в интернете. Они часто встречаются на автомобильных форумах, или можно воспользоваться выложенными ссылками
Ещё одно условие успешного монтажа – предварительно подготовленная чертежно-техническая документация. По ней изготавливается площадка под лебёдку УАЗ 469. Чертеж можно изготовить самостоятельно или найти в интернете. Они часто встречаются на автомобильных форумах, или можно воспользоваться выложенными ссылками.
Как установить лебедку
Лебедка, собранная и установленная собственноручно, будет служить каждому автолюбителю верой и правдой. С ее помощью у водителя появляется возможность перемещать силовой агрегат, вытаскивать тяжёлую технику из грязи. Это незаменимый инструмент в любой дорожной ситуации.
Все разновидности лебедок функционируют по одинаковому простому и понятному принципу. Стальной трос в них накручивается на барабан, который монтируется на внедорожник. После установки площадки, в штатные отверстия помещается сама лебедка. Бампер утапливается в кронштейн и устанавливается на лонжероны рамы.
В зазор между полкой бампера и уголком кронштейна помещается по месту отверстия комплектная шайба. На кронштейне ставятся крюки для буксировки, крепятся 6 болтами к лонжерону рамы. В нижней части используют 2 болта. Момент затяжки гаек: 40-60 Нм. На последней стадии работ необходимо подсоединить силовой кабель к плюсовой клемме АКБ. Минус ставится на массу.
Виды тяговых механизмов
Лебедка — это несложный механизм, который применяется с давних времен. Первоначально она была ручной: тяговое усилие на тросе создавалось вращением рукоятки, закрепленной на барабане. От обратного хода трос удерживается собачкой. Такие механизмы применяются и сегодня. Позднее устройство лебедки усовершенствовалось через механизацию вращения, установку редуктора, тормоза и реверса. Требования к оборудованию для вытягивания вездехода из грязи — это высокое тяговое усилие при компактности, малом весе, надежности и простоте управления.
Лебедки для квадроцикла могут быть следующих видов:
- с электрическим приводом;
- механические;
- ручные.
Первые получили наибольшее распространение. Что касается тягового усилия лебедок, то оно должно превышать массу вездехода не менее чем в 2 раза: если вес — 600 кг, тяга должна быть 1500 кг. Тросы применяют из кевлара и стальные. Первый материал более безопасен в обращении, потребует чистки каждый раз после применения, иначе трос сгниет. Лебедка электрическая управляться может обычным способом с водительского места или дистанционно беспроводным пультом. Второй способ безопаснее, если учитывать вероятность обрыва троса.
Схема монтажа тягового устройства на мотовездеходе бывает передней или задней, принципиального значения это не имеет, но чаще используется установка спереди на бампер-отбойник. Бывают также и переносные лебедки — они не монтируются стационарно, а устанавливаются и подключаются при случившейся потере мобильности.
Как установить
Площадка тягового устройства крепится к раме квадроцикла, поэтому сначала следует снять облицовку спереди, чтобы обеспечить доступ к базовой конструкции. Способ крепления определяется по месту: можно поставить на болтовые соединения, а можно закрепить на сварку. В комплекте лебедки предусмотрены крепежные хомуты. При установке электролебедки надо следить за тем, чтобы не было перекосов. Для этого гайки тянутся попеременно. После установки лебедки производится ее обвязка рабочими элементами и питающими проводами:
- Трос продевается сквозь направляющие ролики, которые после этого прикручиваются к кронштейнам площадки.
- Прокладывается и подключается силовая электропроводка — она идет в комплекте с тяговым устройством. Проводка делится на две составляющие: аккумулятор — соленоид и лебедка.
- Соленоид обеспечивает подключение тягового устройства к электросети вездехода и устанавливается на монтажной площадке. Прокладку проводов следует располагать так, чтобы они были защищены от перетирания и контакта с горячими деталями двигателя. Лучше, если в защитной гофрированной трубке.
Пульт лебедки устанавливается на руль и подсоединяется через замок зажигания к электросети. Снятая облицовка устанавливается на прежнее место, и тяговое устройство для квадроциклов готово к эксплуатации.
Просмотров:
901
Советы, касающиеся сборки и эксплуатации
При сборке самодельной лебёдки следует внимательно отнестись ко всем деталям. Это позволит избежать возможных неприятных последствий, которые могут проявиться из-за некачественной конструкции.
Ни в коем случае не надо форсировать процесс сборки. Как говорится, поспешишь — людей насмешишь
Лучше потратить лишний час, чтобы уже точно разобраться во всём, чем потом пожинать плоды своей поспешности.
Нужно обратить внимание на коммутацию и монтаж электрической проводки
Пульт управления лебёдкой рекомендуется закрепить подальше от вращающихся деталей
Это снизит риск получения травм, которые могут быть впоследствии получены по неосторожности или в результате поспешных действий.
Схема подключения лебедки на уаз
Схемы подключения различных лебедок, моторов, пультов, соленоидов, контакторов, радиоблоков.
Честно стырено у Форосенко и приведено в более читабельный вид
Почти все моторы подключаются одинаково. На моторе есть 4 контакта: Масса, А, F-1 и F-2 Кроме того контакты могут иметь цветовые метки: А — красный F1 — Желтый, F2 — Черный.
На большинстве моторов лебёдок клеммы расположены следующим образом: А у задней крышки двигателя, F-1 и F-2 у переднего края двигателя, F-1 ближе к задней части лебёдки и F-2 ближе к лицевой стороне.
Лебёдки класса 8-12000 подключаются проводами 25 и 35 «квадратов». Чем короче провода тем меньше потери.
При установке лебёдки АКБ должен быть не менее 65Ач и не старше 1 года. Клеммы АКБ должны быть новыми или в хорошем состоянии.
Масса от двигателя лебёдки подключается к клемме АКБ и никак иначе. Установка данного провода ОБЯЗАТЕЛЬНА.
Плюс лебёдки лучше сделать отключаемым от клеммы АКБ — так безопаснее.
Модуль управления коммутирует цепь таким образом: Смотка — На F2 подаётся «+»; А коммутируется на F1 Размотка — На F1 подаётся «+»; А коммутируется на F2
Соленоиды нового поколения сделаны одним блоком.
Коробочка размером с 2 пачки сигарет содержит два контактора, выводы на проводку пульта и силовые выходы на мотор.
Модуль относительно герметичен.
Данный модуль совместим со всеми лебёдками Warn, T-Max, Runva, Ramsey, Стократ и т.д
Один такой соленоид заменяет 2 старых реле «Ком Ап», «T-Макс» и др и 4 старых соленоида Warn.
При подключении соленоидов обязательно не перепутать провода «+» и «А» На работе это никак не скажется, но случае ошибки мотор лебёдки будет находится под постоянным напряжением и в условиях влаги это может привести к поломке обмоток статора. В некоторых заводских схемах имелась ошибка. Правильно, когда контакт провода «А» под гайку.
Схема подключения универсального моноблока соленоидов:
Схема подключения разъёма пульта, радио-блока и соленоида в блоке «T-Max» старого образца.
Схема новых модулей управления T-max:
Схема подключения блока управления на двух соленоидах старого образца:
Принципиальная схема работы блока соленоидов:
Схема подключения мотора без блока соленоидов
Схема подключения Соленоида(контактора) -моноблока лебёдок АТВ (2000, 3000, 3500, 4000) Для мототров с постоянными магнитами (два контакта). Схема верна и для автомобильных лебёдок серии «5000» «6000» и «8000» с моторами на постоянных магнитах.
Схема для АТВ от Варн:
Схема подключения Соленоида Warn:
