Что такое коленчатый вал?

Вал коленчатый — деталь кривошипно-шатунного механизма (КШМ) поршневого двигателя внутреннего сгорания всех типов; вал коленчатой конструкции, обеспечивающий преобразование возвратно-поступательного движения поршней и шатунов во вращательное движение связанных с ним деталей силового агрегата и трансмиссии.

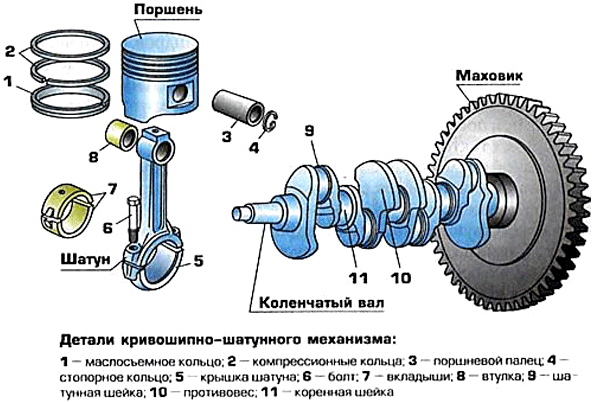

Кривошипно-шатунный механизм и место коленвала в нем

Именно коленчатый вал составляет основу КШМ любого поршневого мотора внутреннего сгорания, на него возложен целый ряд функций:

Преобразование возвратно-поступательного движения во вращательное, которое обеспечивает привод всех остальных агрегатов;
Обеспечение центровки и правильного положения деталей поршневой группы в цилиндрах;
Смазка шарнирных соединений кривошипно-шатунного механизма — подача масла на коренные и шатунные шейки, а через них по шатунам к поршням. Также вращение вала приводит к образованию масляного тумана в картере;
Привод навесных агрегатов двигателя и трансмиссии — передача крутящего момента на моховик и далее на коробку передач, привод газораспределительного механизма, водяного насоса, генератора, вентилятора, компрессора и т.д.

От состояния и условий работы коленвала во многом зависят не только параметры всего силового агрегата, но и сама возможность его функционирования

Поэтому коленчатому валу уделяется самое серьезное внимание, а при его неисправностях без промедлений выполняется ремонт или полная замена. Но прежде, чем приобретать новый коленвал, следует разобраться в конструкции, характеристиках и особенностях этой детали мотора

Для чего нужен коленчатый вал

Двигатели внутреннего сгорания работают за счёт функционирования поршневого блока. Его принцип действия заключается в следующем:

во время сгорания топливной смеси в цилиндре воздух расширяется с создаёт давление;
под действие давления поршень выталкивается, совершая поступательное движение;
благодаря соединению с шатунными шейками поступательное движение превращается во вращательное;
энергия вращения, переданная на коленчатый вал, передаётся колёсам автомобиля, и он приводится в движение.

Таким образом, коленвал – это преобразователь одного вида механического движения в другой. Как известно, поршни в ДВС двигаются несимметрично. В то время, как одни из них совершают поступательные движения (выталкиваются из цилиндра), другие – возвратное (затягиваются обратно). Конструкция коленчатых валов разрабатывается с предельной точностью, поэтому во время работы все цилиндры сохраняют общее вращение вала. Поэтому коленца имеют разные оси вращения.

Назначение

Главная цель коленчатого вала – преобразование вращательно-поступательных перемещений поршней двигателя внутреннего сгорания в крутящий момент, передаваемый трансмиссией на колёса автомобиля. Главная функция коленвала – превращение поступательного движения во вращательное.

Основной технической характеристикой коленчатого вала цепочки является радиус кривошипа. Это расстояние от осей коренных шеек к шатунным. Коренных шеек выступающих в роли опор, обычно бывает 4, но бывает, встречаются и три. В 6-цилиндровом ДВС коренных шеек целых семь.

Удвоенный радиус представляет собой длину движения поршня, определяющую объем цилиндров. При изменении величины радиуса кривошипа и стабильном диаметре цилиндра, изменится объем последнего. Такую зависимость мотористы часто используют для проведения регулировки, когда надо изменить технические характеристики движка в каком-либо определённом направлении.

Конструктивно коленвал соединяет коренные и шатунные шейки благодаря так называемым «щёкам». Шатунные шейки имеют меньший диаметр, чем у коренных. У щеки есть продолжение, которое является противовесом. Благодаря ему шатунный и поршневой вес находятся в балансе, и силовой агрегат работает без рывков. Оба конца механизма уплотнены во избежание потери смазочной жидкости.

При установлении соотношения длины хода поршня и диаметра цилиндра, мотор можно сделать длинноходным или короткоходным. Последний вариант повышает мощность за счёт прироста числа оборотов. Длинноходные варианты признаны экономичными. Они обеспечивают повышенный крутящий момент при небольших оборотах.

Как правильно выбрать, отремонтировать и поменять коленчатый вал

Коленвал в процессе работы двигателя подвергается высоким скручивающим и изгибающим механическим нагрузкам, а также интенсивному износу, тепловым нагрузкам и воздействию агрессивных сред (отработавших газов, загрязнений масла и т.д.). Поэтому со временем данная деталь изнашивается, деформируется и теряет свои качества, а в отдельных случаях износ и деформации могут приводить к полной потере валом возможности нормально выполнять свои функции. В этом случае вал должен быть демонтирован с мотора, подвергнут дефектации, и в случае надобности отремонтирован или заменен.

На замену следует использовать только ту деталь, которая была установлена в двигатель производителем, либо ее допустимый аналог (например, с другой модификации двигателя). Также вместе с валом необходимо приобретать комплект новых вкладышей (шатунных и коренных) и сальников.

Замена коленвала должна выполняться в соответствии с инструкцией по ремонту данного конкретного двигателя. Демонтаж вала выполняется на снятом с автомобиля моторе, так как доступ к детали возможен только снизу. Для снятия вала необходимо демонтировать крышки шатунов и коренных подшипников, маховик, упорные кольца, затем вал вынимается из блока и подвергается осмотру. Если на детали обнаружены трещины и сколы, а также глубокие царапины и риски на прилегающих к сальникам поверхностям, то она подлежит замене. Новый коленвал должен устанавливаться и при недопустимом износе шатунных и коренных шеек (когда выбраны все ремонтные размеры вкладышей), и при недопустимых деформациях в одной или обеих плоскостях.

Если коленвал подвергается ремонту, то предварительно его необходимо очистить от загрязнений и промыть (особенно тщательно промыть сверления в шейках, так как в них скапливается грязь), а затем выполнять те или иные операции. Если же устанавливается новый коленвал, то должны использоваться новые вкладыши и сальники.

После замены коленчатого вала двигатель нуждается в обкатке, обычно для обкатки достаточно 2000-2500 км пробега. Во время обкатки двигатель должен работать на щадящих режимах без резкого увеличения и сброса оборотов. В дальнейшем вал нуждается в регламентном обслуживании — осмотре, очистке сверлений, замене вкладышей и т.д. При верном выборе и замене коленвала, а также при соблюдении рекомендаций по обкатке двигатель после ремонта будет работать надежно на всех режимах.

Ремонтный размер коленчатого вала

Снимаем крышку шатуна вместе с вкладышем

Отсоединяем от коленвала остальные шатуны и сдвигаем их вверх

Вынимаем вкладыши из шатунов и их крышек.

Торцовым ключом на 17 мм ослабляем болты крепления крышек коренных подшипников коленвала

Отвернув два болта, снимаем крышку заднего коренного подшипника. В проточках задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо А — сталеалюминевое, а заднее Б — металлокерамическое. Кольца можно вынуть, нажав на их торцы тонкой отверткой.

Отворачиваем болты остальных крышек коренных подшипников, удерживая коленчатый вал от падения. Снимаем поочередно крышки и вынимаем коленвал из картера двигателя. Все вкладыши крышек (кроме третьей), установленные в постелях коренных подшипников, имеют проточку. На крышках коренных подшипников выполнены метки, соответствующие их порядковому номеру (отсчет от носка коленчатого вала), обращенные к левой стороне блока цилиндров. На пятой крышке выполнены две метки, разнесенные по краям.

Из чего состоит коленвал

Ключевыми составными элементами коленвала можно считать следующее:

Коренная шейка – опора, выполняющая функции оси вращения. Находится она в подшипнике.
Щеки – некое связующее звено между коренными и шатунными шейками, к тому же препятствующее разрушению детали вследствие непрерывных нагрузок.
Шатунные шейки – это опоры, которые соединены с шатунами поршней.
Носок – расположенный спереди конструктивный элемент, который передает мощность на вспомогательные механизмы.
Хвостовик – элемент, расположенный сзади. Он соединяется с маховиком либо шестеренкой отбора мощности для передачи усилия на движение.
Противовесы – отдельный элемент конструкции, распределяющий нагрузку и уравновешивающий вал.

Роль уплотнителя для хвостовика и носка играют сальники коленвала, которые предотвращают протекание масла на стыках там, где маховик выходит за границы цилиндров. За способность детали двигаться вращательно отвечают подшипники скольжения, изготовленные из стали. Для исключения риска смещения оси вращения устанавливается упорный подшипник.

Материалы изготовления коленвала. Технология производства

В процессе производства коленчатых валов применяют разные материалы. Для спорткаров или автомобилей люкс-класса валы выпускают из легированной либо углеродистой стали, характеризующейся повышенной прочностью и износостойкостью.

Для серийных авто используется модифицированный чугун, который обрабатывается путем прессования либо литья. В качестве элементов, необходимых для легирования стали, используется хром и молибден, реже могут быть примеси других металлов, которые работают на увеличение прочности.

Чаще всего устанавливается деталь внизу, над кратером, но если ДВС оппозитный, то данный конструктивный элемент находится выше, в центральной части двигателя, что упрощает процесс замены коленвала при необходимости.

Технология изготовления

Выпускаются заготовки валов путем штамповки и литья. Кованые модели более прочны, их делают, как уже говорилось выше, из легированной или углеродистой стали. Изделия массового производства, которыми комплектуются в основном серийные модели автомобилей, выпускают из высокопрочного чугуна, используется при этом метод литья.

Выливают материал в оболочковые или земляные формы, причем, применение именно оболочковых форм является более прогрессивным методом, так как изделие получается более точным, припуски на механическую обработку оказываются минимальными, а порой они и вовсе отсутствуют.

Если речь идет о методе горячей штамповки, это уже массовое производство, так как технология изготовления позволяет получить готовую деталь, которая практически не требует обработки.

Отсюда – более точные размеры коленвала, идеальная форма, а также доступная цена, продиктованная минимальными отходами металла. К тому же волокна в готовой детали размещены оптимальным образом, что заметно улучшает показатели прочности, как следствие – износостойкость детали.

Стальные валы

Коленчатые валы для спорткаров, автомобилей повышенной мощности и высокой проходимости изготавливают из стали путем ковки либо горячего штампования. Чаще всего для этого используют сталь 35, 50, 45Г и 50 Г. Производство деталей быстроходных механизмов осуществляется из упомянутых выше сталей, в которые добавляют хром и никель, хром и молибден.

Легированные стали характеризуются повышенной пластичностью, твердостью, продолжительным сроком службы, поэтому из них выпускают коленчатые валы для мощных дизельных и бензиновых силовых установок.

Чугунные валы

В серийных моделях не только автомобильного транспорта, но и других ТС, оснащенных двигателями внутреннего сгорания, устанавливают коленвалы из чугуна с графитом, изготовленные методом литья. Технология известна давно, но в последнее время она была усовершенствована, что позволило удешевить процесс производства и повысить качество деталей, минимизировать процесс образования брака.

Прочность изделия зависит от свойств материала. Если вал выпущен из модифицированного либо высокопрочного чугуна, отпадает необходимость в его дальнейшей термической обработке. Литая деталь характеризуется одинаковой твердостью по всей площади, которая не уменьшается даже после шлифования.

Количество распредвалов в двигателе

Эта величина, как правило, зависит от конфигурации двигателя. Двигатели с рядной конфигурацией и одной парой клапанов на цилиндр имеют один распредвал. Если на цилиндр предусмотрено 4-е клапана, то два распредвала.

Оппозитные и V-образные двигатели имеют один распредвал в развале, либо два, по одному распредвалу в каждой головке блока. Существуют также исключения, связанные с конструктивными особенностями модели двигателя. (например, рядное расположение четырех цилиндров – один распредвал при 4-х клапанах на цилиндр, как у Мицубиси Лансер 4G18).

Современный рынок предлагает потребителю разные двигатели с разными системами изменения фаз газораспределения. Наиболее характерные из них:

VTEC – технологическая разработка компании Honda. Регулировка фаз происходит посредством использования для регулируемого клапана 2 кулачков.

VVT-i — от фирмы Toyota. Регулировка фаз производится поворотом распредвала относительно его приводной звёздочки.

Valvetronic — технологическая разработка компани BMW. Регулировка высоты подъёма клапанов происходит за счёт изменения положения оси вращения коромысел.

Мнение эксперта Руслан Константинов Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет. Современные двигатели редко имеют один распредвал, чаще всего их два, что обеспечивает более тихую работу двигателя, повышается КПД и увеличивается мощность за счёт большего количества клапанов (ускоряется цикл впуск-выпуск). Один распредвал отвечает за работу впускных, а другой выпускных клапанов. Для более мощных автомобилей с V-образными моторами используется четыре распределительных вала из-за конструктивных особенностей силовой установки. Газораспределительный механизм с одним распределительным валом получил название Single OverHead Camshaft (SOCH), система с двумя валами называется Double OverHead Camshaft (DOCH). При правильной эксплуатации распределительные валы редко выходят из строя, основная их неисправность это естественный износ трущихся деталей или деформация узла из-за трещин. Износ значительно ускоряется в следующих случаях:

низкое давление масла (недостаточный уровень);
попадание в масло антифриза или топлива;
прогар клапанов или неисправности гидрокомпенсаторов;
нарушение фаз газораспределения.

Успехов вам в изучении устройства двигателя своего автомобиля.

Материалы, из которых изготовлен коленчатый вал

Прочность коленчатого вала зависит не только от его конструкции, но и от материалов, из которых изготовлен коленчатый вал. Подбор необходимого материала ещё один из примеров компромисса. Чаше всего возникает компромисс между ценой и прочностью, но при этом, для обеспечения необходимой надёжности, необходимо учитывать степень форсированности двигателя, весовые и геометрические характеристики вала. Коленчатый вал двигателей серийных автомобилей, в целях обеспечения расчётной себестоимости производства, изготавливается из литого чугуна. Двигатели более форсированных спортивных автомобилей имеют коленчатый вал, изготовленный методом ковки из низколегированной стали. Кованные коленчатые валы имеют явное преимущество по весовым, габаритным и прочностным характеристикам перед валами, изготовленными методом литья, поэтому эти валы, в последнее время, находят большее применение. Иногда, когда цена не имеет доминирующего значения, коленчатый вал может быть изготовлен методом точения и другой механической обработки, из целого куска высококачественной стали. При этом большая часть дорогого материала идёт в отходы, но так создаются дорогие валы для дорогих двигателей.

Как коренные, так и шатунные шейки коленчатого вала, вращаются в подшипниках скольжения. Есть очень небольшое количество коленчатых валов, вращающихся в подшипниках качения, но широкого распространения такие конструкции не имеют. Коленчатый вал, предназначенный для установки в подшипники качения должен быть разборным и поэтому иметь довольно сложную и не совсем надёжную конструкцию. Вращающиеся в подшипниках скольжения, шейки коленчатого вала должны иметь поверхность, имеющую очень высокую способность сопротивления износу. Поэтому эти поверхность, как и поверхности, контактирующие с сальниками, подвергаются различным способам поверхностного упрочнения, чаше всего закалкой при помощи токов высокой частоты, азотированием и качественной механической обработкой.

Из чего состоит коленчатый вал

Конструкция коленчатого вала: 1. Носок коленчатого вала; 2. Посадочное место звездочки (шестерни) привода распределительного вала; 3. Отверстие подвода масла к коренной шейке; 4. Противовес; 5. Щека; 6. Шатунные шейки; 7. Фланец маховика; 8. Отверстие подвода масла к шатунной шейке; 9. Противовесы; 10. Коренные шейки; 11. Коренная шейка упорного подшипника.

Рабочие компоненты коленвала:

Коренная шейка – валовая опора, которая служит осью вращения самого вала. Она лежит в подшипнике, который встроен в картер.
Шатунные шейки – опоры, связанные с поршневыми шатунами. Во время работы они смещаются относительно оси вала по круговой траектории.
Щёки – вспомогательные детали, связывающие шатунные и коренные шейки. Они также предотвращают разрушение вала из-за резонансной нагрузки.
Хвостовик – задняя часть, соединённая с шестерной отбора или маховиком для передачи мощности на движение.
Носок – передняя часть вала, которая посредством шкива или зубчатого колеса передаёт мощность приводу газораспределительного блока и других вспомогательных механизмов.
Противовесы – детали, необходимые для распределения нагрузки и уравновешивания массы шатунов и поршней.

Для уплотнения носка и хвостовика используются защитные сальники. Это предотвращает просачивание масла в местах выхода частей маховика за границы блока цилиндров. Вращательное движение обеспечивается тонкими стальными подшипниками скольжения. Чтобы ось вращения вала не смещалась, на одну из коренных шеек ставится упорный подшипник.

Во время работы самые большие напряжения концентрируются в месте соединения шеек и щёк. Для разгрузки его делают с галтелью – полукруглым переходом с промежуточным технологическим поясом. По причине экстремальных нагрузок в месте перехода щёк в шейки в своё время производители отказались от составных коленвалов, детали которых соединялись крепежом.

Этот отрывок (второй) взят из статьи: http://seite1.ru/zapchasti/kolenval-opisanieustrojstvonaznacheniesnyatieshlifovkaneispravnosti/.html

Металл коленвала

Коленчатый вал ДВС воспринимает большие нагрузки, поэтому он изготавливается с большим запасом прочности. Материалы для изготовления коленвала следующие:

углеродистая сталь;
хромомарганцевая сталь;
хромоникельмолибденовая сталь;
высокопрочный чугун.

Марки стали состава коленвала в порядке распространенности:

Сталь 45. Означает, что в сплаве металла содержится от 0,42 до 0,5 % углерода (С).
Сталь 45Х. Это конструкционный легированный сплав, в котором содержится хром в количестве 1%. Из справочников по ГОСТу хрома содержится в этой марке от 0,8 до 1,1 %.
Сталь 45Г2. Буква Г в шифре стали означает, что содержится марганец (Mn) в количестве 2%.
Сталь 50Г. Этот шифр обозначает, что это марганцевая сталь с содержанием 1% марганца (Mn) и 0,5% углерода (С).

Если в шифре сплава металла содержится более, чем 2,14% углерода (С), то — это чугун.

Для чего нужен датчик коленвала

ДПКВ – это датчик, который определяет положение коленвала в определенный момент. Этот сенсор всегда устанавливается в автомобилях с электронным зажиганием. Подробней об электронном или бесконтактном зажигании читайте здесь.

Чтобы в нужный момент в цилиндр подавалась воздушно-топливная смесь, а также вовремя она воспламенялась, нужно определить, когда каждый цилиндр выполняет подходящий такт. Сигналы, поступающие от датчика, используются в разных системах электронного управления автомобилем. Если эта деталь не будет работать, силовой агрегат невозможно будет запустить.

Существует три разновидности датчиков:

Индуктивный (магнитный). Вокруг датчика образуется магнитное поле, в которое попадает точка синхронизации. Синхронизационная метка позволяет электронному блоку управления посылать нужные импульсы на исполнительные механизмы.
Датчик Холла. Имеет похожий принцип действия, только магнитное поле датчика прерывается при помощи экрана, закрепленного на валу.
Оптический. Для синхронизации электроники и вращения коленвала тоже используется зубчатый диск. Только вместо магнитного поля используется световой поток, который попадает на приемник от светодиода. Импульс, идущий на ЭБУ, формируется в момент прерывания светового потока.

Дополнительно об устройстве, принципе работы и неисправностях датчика положения коленвала читайте в отдельном обзоре.

Ремонт и стоимость поврежденного коленчатого вала

К сожалению, ремонт коленвала – очень сложный процесс, который могут делать не многие технические центры. Ведь в этом случае нужна шлифовка коленчатого вала на специальном оборудовании. Вот виды возможных работ при восстановлении изношенного вала:

Также в некоторых случаях старый коленвал может нуждаться в термообработке. А иногда нужна балансировка коленвала. К сожалению, для этих работ требуются специалисты высокого класса, а также дорогостоящее оборудование.

Также не забывайте, что, прежде чем приступить к ремонту коленвала, нужно его еще демонтировать, а после ремонта поставить на место. Для многих автомобилей это обходится в круглую сумму, так что в итоге будет проще купить новый коленвал, чем ремонтировать старый. Вот для примера расценки на ремонт коленвала в одном из автосервисов Москвы. Причем это еще не высокие ценники.

Логично, что раз придется разбирать мотор, то вместе с ремонтом коленвала придется также проводить и другие работы. В этом случае восстановление работоспособности коленвала может вылиться автовладельцу в круглую сумму. В некоторых случаях будет проще купить контактный подержанный мотор. Можно также обратиться в специализированные компании, которые занимаются восстановлением моторов. В таких компаниях вы можете приобрести уже готовый восстановленный двигатель на свою машину. В этом случае, чтобы уменьшить стоимость восстановленного мотора, вы можете сдать двигатель со сломанным коленвалом в качестве зачета в стоимость восстановленного.

Что такое коленвал

Коленвалом называют такую деталь (либо узел деталей, если вал составной), которая работает за счёт работы элементов поршневой группы.

Затем механическая энергия передаётся на полуоси ведущей пары колёс (передней, задней или обеих сразу). Автомобиль начинает своё движение. По внешней форме коленвал напоминает поднятие и опускание колена.

Коленвал работает как колено

Число деталей вала зависит от количества цилиндров движка, которые соответствуют их форме и размещению. Коренные шейки подсоединяются к поршням благодаря шатунам. Они обеспечивают вращательно-поступательное движение, приводящее коленвал в действие. Устройство обеспечивает пуск мотора автомобиля.

Коленчатый вал передаёт крутящий момент на маховик, а он передаёт вращение на шестерни трансмиссии. Затем крутящий момент переходит на оси и колёса начинают своё движение. Машина начинает двигаться.

Деталь всегда устанавливается с поправкой на число и место расположения цилиндров мотора, порядка и работы, такта, обеспечиваемых цилиндропоршневой группой. От влияния перечисленных факторов, коленчатый вал содержит разное число шатунных шеек. В отдельных моделях на элемент влияет сразу несколько шатунов. Это обеспечивается в ДВС с V-образным строением.

Основная задача производителя – изготовить деталь так, чтобы при вращении на больших оборотах не было вибраций или они бы минимизировались. От числа шатунов и порядка появления вспышек, в коленвалах могут быть противовесы, но есть модели и без этого элемента.

Виды коленвалов:

Полноопорные. Здесь коренные шейки располагаются по обе стороны от шатунной. Количество коренных шеек увеличивается на единицу при их сравнении с шатунами. Это связано с тем, что по бокам каждой шатунной шейки располагаются опоры, выступающие основной осью кривошипно-шатунного механизма. Такая система считается самой распространённой, потому что позволяет изготовителю применять облегчённый вариант. Такое условие обеспечивает непосредственное действие на КПД.
Неполноопорные. В этом случае коренные шейки находятся с одной стороны. Детали производят из высокопрочных сплавов и металлов, что предупреждает поломку и деформацию в результате эксплуатации. Недостатком в том, что конструктивный элемент системы значительно увеличивает массу вала. Такое тип вала признан устаревшим, они применялось в машинах с ДВС в 20-м веке в низкооборотных двигателях.

В настоящее время популярны полноопорные типы. Производители ведущих марок машин ценят их за лёгкость и высокую надёжность, потому компоненты широко применяются в современных ДВС. Теперь понятно, что такое коленвал в автомобиле, но стоит понять, для чего он нужен.

Коленвал для 8-цилиндрового мотора Renault Nervastella 1930—1936 годов

Коленвал изготавливается:

Для недорогих машин – из легированной стали или из чугунного сплава.
Для мощных и дорогих автомобилей — из углеродистой стали с высоким показателем износостойкости.

Отмечу, что на дизельные моторы ставят очень прочные коленчатые валы. Это связано с тем, что этот механизм работает постоянно с очень высокой нагрузкой. Дополнительно коленвал закаляется высокочастотным током.

А где находится в машине коленвал? В автомобилях со стандартным мотором коленвал стоит в нижней части мотора, в а оппозитном двигателе – в его центральной его части. Снизу вал защищён картером. На чём держится коленвал? Он закреплён в подшипниках, они не дают сместиться валу. Дополнительно могут применяться дополнительные упоры.

Интересно, что кроме массовых валов, выпускаются и спортивные механизмы, которые обеспечивают более быстрое движение поршней в крайней точке сжатия благодаря вытянутой форме шатунных шеек. Из-за этого характеристики мотора меняют своё значение.

Некоторые автолюбители говорят о том, что маркировка коленчатого вала может дать информацию об особенностях этой детали. Но эти данные лишь её номер и не более, с его помощью проще подбирать запчасти.

Неисправности и их устранение

К наиболее распространенным неисправностям коленвала относится:

Значительный износ шатунных и коренных шеек, к которому привела нехватка масла или его ненадлежащее качество, неправильное давление в системе, засоренность масляного фильтра, перегрев масла, приведший к его разжижению. Устраняется неисправность капитальным ремонтом мотора.
Износ торцов под упорными кольцами (а случается это, если автомобиль часто стоит на месте при выжатом сцеплении) В этом случае придется обработать упорные фланцы и использовать более толстые полукольца. Часты случаи, когда подобный эффект устраняется только путем замены вала, которому предшествует диагностика, а при необходимости – и ремонт привода сцепления.

Назначение коленвала

Во всех сложно-технических устройствах происходит возникновение одной одного вида энергии, которая кинематическими схемами преобразуется в другую, например, вращательное — в поступательное, и т.д.

В двигателе ДВС коленчатый вал — это сердце двигателя. Принцип работы коленвала следующий: когда поршень удалился на самое максимальное расстояние — щёки и шатун вытягиваются в одну линию. Далее, в рабочей камере сгорания цилиндра происходит взрыв топливно-воздушной смеси, из-за чего поршень опускается вниз с шатуном. Основание шатуна проворачивается вокруг оси шатунной шейки коленвала, так как шатун сидит на ней. После достижения поворота на 180 градусов, шатун начинает движение вверх и поднимает поршень. Таким образом происходит цикл вращения деталей цилиндро-поршневой группы.

Максимально удаленное и максимально приближенное расстояния от коленвала до поршней называются мертвыми точками, в мертвых точках скорость движения равна нолю.

Ремонт коленвала

Ремонт или замена коленчатого вала — процесс трудоемкий. Как правило, он требует практически полной разборки двигателя, осмотра и дефектовки всех его узлов и механизмов. Коленчатый вал снимают и измеряют осевые биения. В случае допустимой выработки поверхности шеек и шатунов коленчатого вала пришлифовывают под ремонтные размеры подшипников. Постель с выработкой тоже подлежит механической обработке с «одной установкой» на специальном станке. Расточка коленвала позволяет установить вкладыш следующего ремонтного размера.

Проточка постели коленчатого вала

Шлифовка коленчатого вала

Размеры шеек имеют ремонтные допуски. Простая шлифовка коленвала не поможет в случае, если износ или повреждения слишком сильные. Коленчатый вал — деталь недешевая, а если речь идет, например, о крупногабаритной сельхозтехнике, сумма будет внушительной. Даже сильно изношенные поверхности трения можно восстановить. Толщина выработки компенсируется с помощью наплавки электросваркой под флюсом, плазменного напыления твердых сплавов, газотермичекого напыления и др. Затем коленвал шлифуется, «доводится» до необходимых ремонтных размеров. Это технологически сложный процесс, его лучше доверить специалистам.

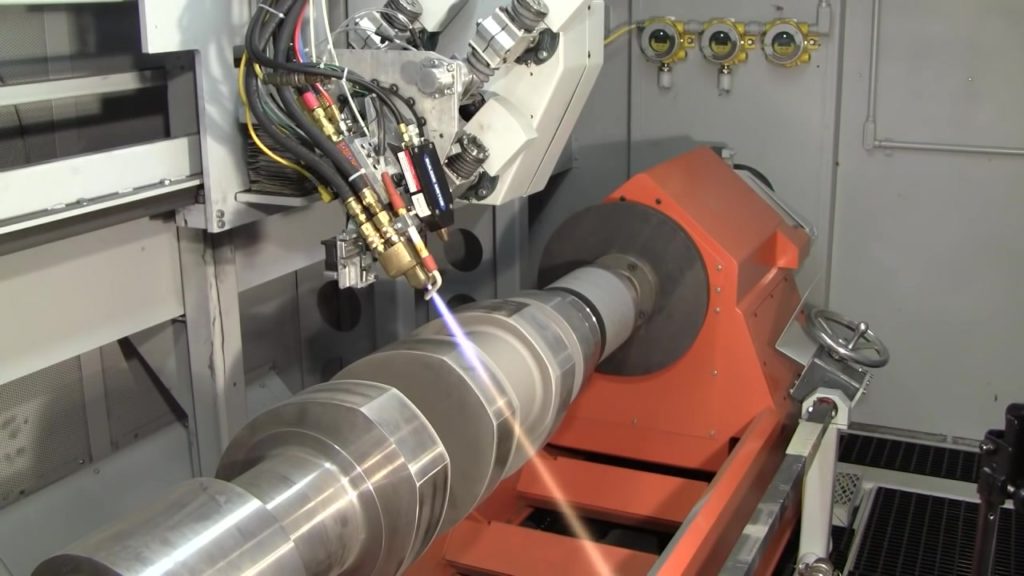

Автоматизированное газо-термическое напыление шеек и балансиров коленчатого вала

Качественно выполненное восстановление и шлифовка коленвала может обеспечить 100%!ресурса его работы. Следует учитывать, что с увеличением ремонтного размера коленчатый вал может сместиться со своего заводского посадочного места. Потребуется точная установка коленвала с подборкой вкладышей. Коленвал с критическими повреждениями или осевым искривлением придется поменять.

Замер осевых смещений коленвала с помощью щупа

Комплект измерительных стальных пластин щупов

Повышенное содержание металлической стружки в фильтре и поддоне указывает на износ пар трения. В таких случаях нужно срочно найти причину образования такой стружки.

Диаметр шеек коленвала можно измерить обычным микрометром. Параметры разбалансировки, биений и осевых люфтов коленчатых валов определяют с помощью специальных индикаторов. Для этого нужно либо разместить вал на специальный стенд или станок, либо установить индикатор с магнитным штативом на блок двигателя. Замер выполняется при вращении.

Это интересно: Что необходимо для проверки системы подачи топлива в карбюратор?

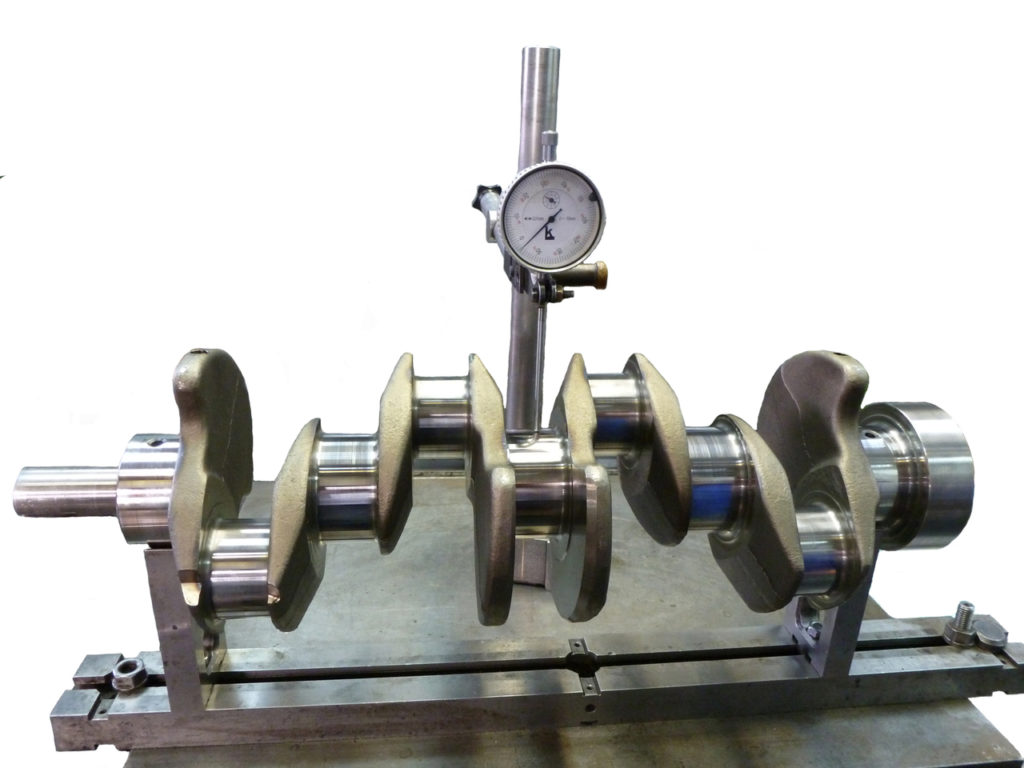

Стенд с установленным индикатором часового типа для замера биений коленчатого вала

Индикатор часового типа, установленный на блок двигателя

Для определения зазора между шейками коленчатого вала и подшипниками применяют калиброванную пластиковую проволоку и бумажный шаблон со специальной шкалой. Способ довольно прост и доступен. Кусочек проволоки устанавливают на обезжиренную поверхность шейки коленчатого вала. Для ее фиксации можно применить небольшое количество густой смазки. Затем шейка накрывается подшипником и крышкой. Крышки обтягиваются, проволока внутри раздавливается на плоскости шейки (резьбовые соединения нужно затягивать динамометрическим ключом). Болты раскручивают и снимают крышку. Далее остается измерить ширину расплющенной полоски шаблоном. Значение будет соответствовать достаточно точному значению зазора.

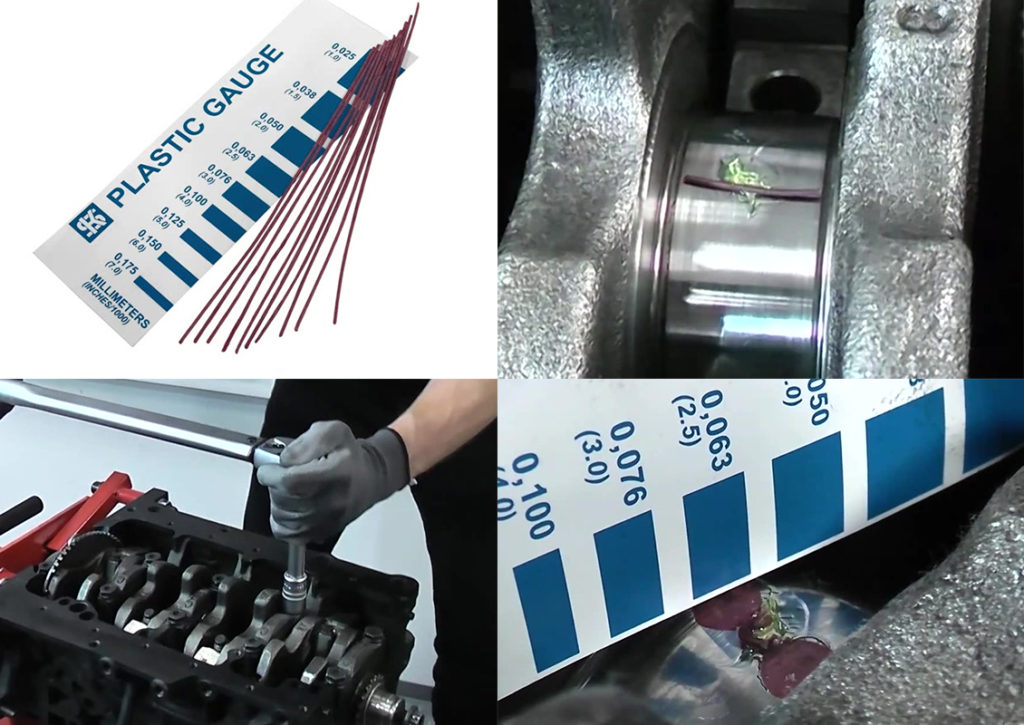

Измерение зазоров между шейкой и подшипником с помощью калиброванной проволоки и шаблона

Форма коленчатого вала

Форма коленчатого вала зависит от количества и расположения цилиндров, их порядка работы и тактов, которые выполняются цилиндропоршневой группой. В зависимости от этих факторов коленвал может быть с разным количеством шатунных шеек. Есть моторы, в которых на одну шейку воздействует нагрузка от нескольких шатунов. Примером таких агрегатов служат ДВС V-образной формы.

Даная деталь должна изготавливаться так, чтобы в процессе вращение на высоких оборотах была максимально минимизирована вибрация. В зависимости от количества шатунов и порядка образования вспышек в коленвалах могут использоваться противовесы, но также существуют и модификации без этих элементов.

Все коленчатые валы делятся на две категории:

Полноопорные коленвалы. Количество коренных шеек увеличено на оду по сравнению с шатунными. Это обусловлено тем, что по бокам каждой шатунной шейки стоят опоры, которые также служат осью кривошипно-шатунного механизма. Такие коленвалы используются чаще всего, так как производитель может использовать облегченный материал, что влияет на КПД двигателя.
Неполноопорные коленвалы. В таких деталях коренных шеек меньше, чем шатунных. Такие детали изготавливаются из более прочных металлов, чтобы в процессе вращения они не деформировались и не сломались. Однако такая конструкция приводит к увеличению веса самого вала. В основном такие коленчатые валы использовались в низкооборотных моторах прошлого столетия.

Полноопорная модификация показала себя более легкой и надежной, поэтому ее используют в современных ДВС.
