Делаем крутые ангельские глазки своими руками быстро и просто

Установка ангельских глазок

После изготовления или покупки комплекта светящихся глазок их нужно установить в фары. Сам процесс монтажа не зависит от марки автомобиля и от того, какие глазки есть в наличии: самодельные светодиодные или покупные CCFL-трубки. Главное, аккуратно суметь разобрать и собрать фары. Для проведения работ понадобится:

  • строительный фен;
  • прозрачный двухкомпонентный клей;
  • набор отвёрток и прочий инструмент.

Первым делом нужно выполнить демонтаж фар головного света. Каких-либо общих правил в этом деле нет, так как каждая машина обладает конструктивными особенностями и требует индивидуального подхода. После демонтажа следует внимательно осмотреть фару на наличие защёлок в местах соединения двух частей. Затем её кладут на стол и в течение нескольких минут место шва по всему периметру прогревают феном, чтобы разогреть имеющийся там герметик. Только после этого приступают к распаковке. Данную работу лучше выполнять вдвоём, когда один человек удерживает корпус и прогревает шов феном, а второй – постепенно разделяет его на две части.

Отделив внутреннюю маску с отражателем от стекла, можно приступать к установке первого светящегося глазка. Для этого его прикладывают к маске и определяют место прокладки проводов. На обезжиренную поверхность кольца наносят клей, прижимают его к отражателю и оставляют до полного высыхания. Аналогичным образом приклеивают второе кольцо. Сборку фары производят в обратной последовательности, прогревая шов феном и плотно прижимая стекло к корпусу.

Материалы для ангельских глазок и процесс установки своими руками

В качестве основного сырья нужно взять бесцветные пластиковые палочки. Герметик обеспечит надежное крепление колец между собой. За красивое свечение, разумеется, отвечают светодиоды, а за исправную работу нашей небольшой схемы – резисторы с сопротивлением 2 кОм. Как видите, ресурсов нет так уж и много. На каждое из колец нужно подобрать несколько светодиодов. Тут мы не назовем точную цифру, т.к. для каждого автомобиля требуется кольцо определенной формы. А теперь по порядку:

Из каждой палочки нам нужно изготовить кольцо. Задачу можно облегчить при помощи банки нужного диаметра – для фар отечественных автомобилей отлично подходит стандартная банка от кофе. Теперь вооружаемся строительным феном и нагреваем трубку (можно воспользоваться духовкой, если под рукой нет фена). Далее следует накрутить трубку на банку – после остывания пластик останется в том же положении.
Разумеется, без светодиодов дело не продвинется. Нам нужно попытаться измерить диаметр трубок, чтобы знать, какой размер светодиодов нам нужен. Лучшим решением будет покупка светодиодов после изготовления трубок: берем пластиковое кольцо с собой и прикладываем к нему подходящий светодиод. Размер определили. Теперь делаем отверстия нужного диаметра в концах кольца. Нужно укоротить ножки диодов таким образом, чтобы длина не была больше 5 миллиметров.

Надеемся, что с паяльником вы обращаться умеете: соединяем ножки светодиодов между собой. Не забываем, что минус нужно паять к минусу, а плюс, соответственно, к плюсу. Как определить полюса? Ножка со знаком «+» расположена в утолщенном диаметре. Также можно взять тестер, если такой инструмент есть под рукой

Теперь припаиваем ножки светодиодам к проводам – важно не перепутать полярность.
Нам нужен провод длиною в 15-16 миллиметров. К нему следует припаять балластное сопротивление

Теперь припаиваем провод ко второй ножки резистора.
Самым удобным средством для крепления светодиодов считается обыкновенный лак для ногтей. Разумеется, нужно брать бесцветный. Чтобы тюнинг передних фар получился удачным, нужно наносить всего одну каплю на каждый из торцов. Нужно подождать с полчаса, чтобы лак хорошенько высох. Лак не только обеспечит прочное крепление, но и даст плотный контакт палочки и диода. Как результат, удачный тюнинг фар своими руками.

Установка и подключение ангельских глазок

Наша конструкция завершена, теперь нужно позаботиться о качественном подключении. Подсоедините конструкцию к питанию, чтобы убедиться, что свет распределяется по трубке равномерно. Теперь пора снимать стекло фар – обычно водители эту процедуру не любят, частенько стекло просто случайно ломают. Если же вы все-таки извлекли стекло целым, то обязательно пометьте какой-нибудь бумажкой или маркером дальнее стекло и ближнее.

Отражатель фар должен блестеть от чистоты: провести очистку помогут тампоны или ватные палочки. Не рекомендуется брать чистящие средства на основе спирта. Если стекла новые, то их можно обработать герметиком – этого хватит. Светодиодные фары размещаются внутри фар таким образом, чтобы замок находился сверху. Если в конструкции фар есть отверстия или мелкие ниши, то лучше поместить провода туда. Разумеется, кольцо нужно поставить рисками к лампочке.

Когда кольца вмонтированы, при помощи герметика нужно заполнить пространство по краю фары между отражателем и стеклом. Этим действием мы вытесняем лишний воздух. Фары можно подключить к бортовой сети только тогда, когда герметик высохнет, а затем установить их на штатное место.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Ангельские глазки на девятку своими руками

Благодаря сильному световому излучению использование данного элемента оптики позволяет сделать автомобиль более заметным при плохой видимости и тем самым снизить аварийность на дороге. К тому же ангельские глазки можно использовать в качестве дневных ходовых огней, таким образом, снизив нагрузку на бортовую сеть автомобиля и продлив сроки использования ламп ближнего света.

При изготовлении ангельских глазков своими руками используется стандартная светодиодная лента, монтируемая на подготовленное основание, или отдельные светодиоды, помещаемые в сгибаемую по требуемому диаметру пластиковую трубку.

Востребованность автомобильной оптики с использованием светодиодов обусловлена следующими их особенностями:

  • продолжительные сроки эксплуатации;
  • стойкость к вибрации и внешним механическим воздействиям;
  • способность излучать требуемый световой поток при низкой электрической мощности;
  • рабочее напряжение светодиодов соответствует бортовому напряжению автомобиля, что упрощает их подключение.

Важно! При использовании светодиодной ленты ее можно резать только в специальных местах, обозначенных на ее поверхности. При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т

д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства.

В случае использования отдельных светодиодов для выполнения работ потребуются:

  • трубки или палочки из прозрачного пластика, достаточно длинные для формирования круга требуемого радиуса. Для ВАЗ-2109 это 400–450 мм;
  • медные многопроволочные провода сечением 0,5 мм2 (ПВ, ПГВА или НВ);
  • бесцветный герметик.

Для выполнения работ потребуется строительный фен, клеевой пистолет и пассатижи.

Выполнение работ осуществляется в следующей последовательности:

  1. При использовании пластиковых палочек последние нагревают при помощи строительного фена, после чего изгибают по заданному диаметру. Для формирования необходимого диаметра могут быть использованы любые предметы круглой формы (банка, кастрюля, плафон светильника), размеры которых соответствуют требуемым значениям.
  2. После застывания изогнутых палочек, а при использовании трубок – после их нарезания, места резов зачищаются. Затем на поверхности заготовок делаются насечки в виде пропилов глубиной до середины диаметра. Насечки делаются с шагом 2,0–3,0 мм.
  3. В подготовленное кольцо помещаются 2 светодиода, размещаемые друг напротив друга по диаметру изделия. Далее выполняется их соединение с использованием кабелей.
  4. Места соединения трубки и установки светодиодов герметизируются, для чего используется прозрачный герметик.

Важно! При нагревании трубки нельзя допускать ее перегрева, так как это приводит к потере физических свойств (прочность, образование пузырьков и т. д.), что сделает невозможным использование заготовки в дальнейшем

Готовое изделие помещается в фару автомобиля. Один из способов размещения изделия:

  • демонтируется защитное стекло штатного источника света;
  • изготовленные ангельские глазки помещаются во внутреннее пространство фары и приклеиваются там к внешнему контуру отражателя;
  • монтируется защитное стекло, фара устанавливается на автомобиль.

Важно! При демонтаже защитного стекла его легко можно повредить, поэтому при выполнении работ необходимо иметь запасное для замены поврежденного

Установка ангельских глазок со светодиодами на фары с линзами

Ангель­ские глаз­ки про­да­ют­ся раз­ных раз­ме­ров, обыч­но от 60 мм до 120 мм. Све­то­ди­од­ные ангель­ские глаз­ки содер­жат в набо­ре сами коль­ца со све­то­ди­о­да­ми, один кон­трол­лер с разъ­ёмом, пульт управ­ле­ния сме­ной цве­та ангель­ских гла­зок, вклю­чая режи­мы мига­ния. Крыш­ки диф­фу­зо­ра могут быть добав­ле­ны к коль­цам для более тра­ди­ци­он­но­го, одно­род­но­го внеш­не­го вида.

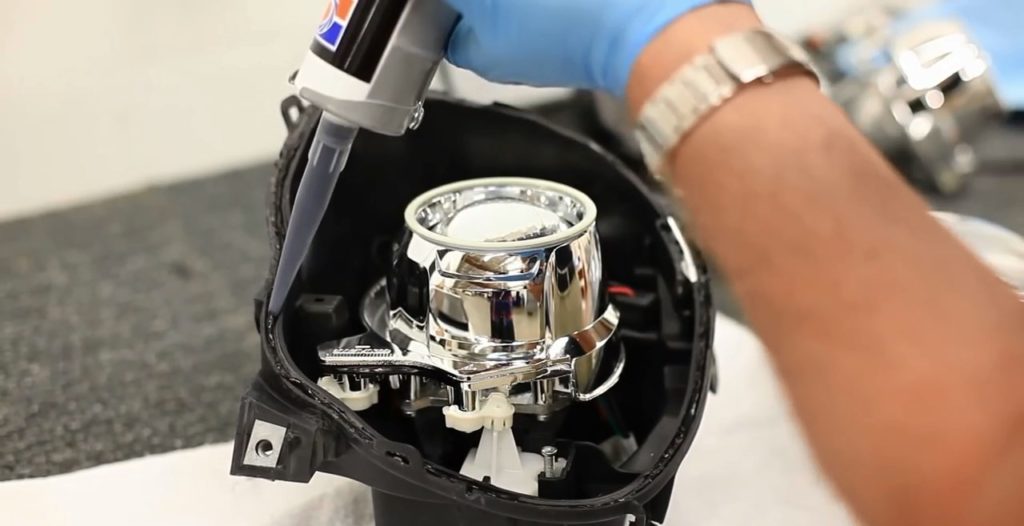

“Ангель­ские глаз­ки” в фары с лин­за­ми уста­нав­ли­ва­ют­ся на кожух. Его мож­но пред­ва­ри­тель­но покра­сить в чёр­ный цвет, что­бы коль­ца были луч­ше вид­ны.

Реко­мен­ду­ет­ся, что­бы коль­ца кре­пи­лись в трёх точ­ках через рав­ный интер­вал. Для креп­ле­ния све­тя­щих­ся колец внут­ри фары исполь­зу­ет­ся клей, дву­сто­рон­ний скотч или спе­ци­аль­ная про­во­ло­ка. Клей име­ет свои недо­стат­ки. Виб­ра­ции от езды и нагрев могут осла­бить кле­е­вое соеди­не­ние. Дву­сто­рон­ний скотч не все­гда мож­но исполь­зо­вать, так как внут­ри фары не все­гда есть под­хо­дя­щая поверх­ность для надёж­но­го креп­ле­ния таким спо­со­бом. Луч­ше исполь­зо­вать тон­кую про­во­ло­ку для под­ве­ши­ва­ния кар­тин. Нуж­но про­свер­лить малень­кие отвер­стия на кожу­хе лин­зы и при­кру­тить коль­ца про­во­ло­кой. Если сде­лать всё акку­рат­но, то полу­ча­ет­ся прак­ти­че­ски не замет­ное креп­ле­ние, если вплот­ную не при­гля­ды­вать­ся. Пре­иму­ще­ство тако­го спо­со­ба креп­ле­ния в том, что он очень надёж­ный, не осла­бе­ва­ет от виб­ра­ций и нагре­ва.

Если выбе­ре­те в каче­стве спо­со­ба креп­ле­ния колец кле­е­вое соеди­не­ние, то нане­си­те тон­кий слой клея на обрат­ную сто­ро­ну коль­ца и на рефлек­тор, в место, где будет уста­нав­ли­вать­ся коль­цо. Дай­те клею под­сох­нуть в тече­ние 10 минут перед про­тя­ги­ва­ни­ем про­во­дов. Акку­рат­но при­дав­ли­вай­те коль­цо к месту в тече­ние 5 минут. Ста­рай­тесь не дви­гать коль­цо, пока клей не засох­нет.

Насколько легально использование такого тюнинга

Вопрос, разрешены ли ангельские глазки, требует отдельного рассмотрения. Дело в том, что не существует нормативных актов, которые бы прямо регулировали использование подобной модернизации головного света. В то же время имеются чёткие и однозначно трактуемые установки, согласно которым передние световые приборы должны излучать исключительно белый цвет. Таким образом, применение цветных или разноцветных angel eyes недопустимо.

В то же время многие штатные световые приборы, особенно на старых автомобилях, излучают свет, близкий к жёлтому спектру. Поэтому RGB-светодиодам, оснащённым контроллером, можно придать желтоватый оттенок, особо не переживая за последствия. А вот за ходовые огни красного, синего, зелёного и любого другого цвета можно схлопотать штраф, при этом инспектор вправе конфисковать такие приборы, не соответствующие нормам ПДД.

Отметим, что единственным исключением является оранжевый цвет, который допустим для габаритных огней и указателей поворотов.

Что же касается формы и размера ангельских глазок, здесь к вам никаких претензий быть не должно. Можно ли проходить ТО с таким усовершенствованием? Этот вопрос уже не актуален: институт техосмотров в России канул в лету. Но при получении дорожной карты для страховки выше озвученный нюанс следует обязательно учесть. Если вы планируете поездку за рубеж, следует внимательно изучить правила дорожного движения страны, которую намерены посетить. Но, исходя из имеющегося опыта, мы утверждаем, что подобное переоснащение световых приборов нигде не считается тяжелым нарушением, так что возникновение серьёзных проблем маловероятно.

А вот обладатели шоу-каров могут использовать цветные светодиоды вполне легально, даже экзотических расцветок и со световыми эффектами.

Как установить в фару «ангельские глазки» своими руками

Автомобили, укомплектованные так называемыми «ангельскими глазками», — не редкость на наших дорогах. Появились такие светящие кольца чуть более 10 лет назад. Изобретателями «ангельских глазок» по праву считаются инженеры немецкого концерна «БМВ». Но сейчас ними укомплектовываются не только иномарки, но и отечественные машины. Конечно, делается это не на конвейере, а в гараже руками автовладельца. Что примечательно, данный вид тюнинга не перестает радовать автолюбителей. И если перед нами стоит «Жигуль», обвешенный массой спойлеров, и рядом такой же автомобиль с «ангельскими глазками», однозначно эффекта от последнего будет больше.

Привлечь внимание публики без приобретения пластиковых обвесов вполне реально, нужно лишь установить «ангельские глазки» своими руками. А о том, как это правильно сделать, расскажет сегодняшняя статья. Приступаем к работе

Приступаем к работе

Если вы устанавливаете «ангельские глазки» на «Приору», вы вполне можете использовать эту инструкцию. Итак, для начала нам нужно снять фару с креплений. Далее следует отделить деталь от дальнего света и открыть стекло. Чтобы сделать это, фару нужно нагреть до той температуры, пока ее клей не разогреется. Тогда можно с легкостью снять стекло. Затем нужно взять какой-либо острый предмет и снять ним оставшиеся следы герметика. При необходимости можно применить спирт или бензин. Установить «ангельские глазки» своими руками довольно непросто, поэтому все дальнейшие этапы делаем с предельной аккуратностью. Снимаем накопившийся в фаре мусор. Лучше всего это делать при помощи ватных палочек. Крайне нежелательно дотрагиваться пальцами до отражателей, поскольку отпечатки останутся на поверхности.

Теперь на стекло наносим новый герметик и устанавливаем кольца

Небольшой совет – перед тем как сделать «ангельские глазки», определитесь с их дальнейшим цветом (важно, чтобы он гармонировал с окраской кузова). На светлые автомобили устанавливают синие и неоновые диоды, на более темные устанавливают «ангельские глазки» белого цвета. Монтируем деталь таким образом, чтобы ее светящиеся элементы находились в верхней части

Все провода, отходящие от светодиодной ленты, протягиваем в ложбинку фары. Важно помнить, что насечки на кольце направляются наружу. Теперь берем тюбик с автомобильным силиконом и наносим средство между блок-фарой и стеклом. Далее следует подождать 30-40 минут для того, чтобы герметик застыл. После этого включаем фары и смотрим, как они горят. Затем подключаем все провода к установленным кольцам. Теперь берем фару и устанавливаем ее на место. Но на этом вопрос о том, как установить «ангельские глазки» своими руками, не закрыт. Теперь опять переходим к проводам. Их мы крепим к жгуту разводки фар. Но перед тем как это сделать, подумайте, как их разместить под капотом

Монтируем деталь таким образом, чтобы ее светящиеся элементы находились в верхней части. Все провода, отходящие от светодиодной ленты, протягиваем в ложбинку фары

Важно помнить, что насечки на кольце направляются наружу. Теперь берем тюбик с автомобильным силиконом и наносим средство между блок-фарой и стеклом

Далее следует подождать 30-40 минут для того, чтобы герметик застыл. После этого включаем фары и смотрим, как они горят. Затем подключаем все провода к установленным кольцам. Теперь берем фару и устанавливаем ее на место. Но на этом вопрос о том, как установить «ангельские глазки» своими руками, не закрыт. Теперь опять переходим к проводам. Их мы крепим к жгуту разводки фар. Но перед тем как это сделать, подумайте, как их разместить под капотом.

Важно, чтобы все висящие элементы не вылезали наружу и не препятствовали работе других систем автомобиля. Далее отключаем штепсель от габаритов и поворотников. Провода «+» и «-» соединяем между собой

Обязательно соблюдайте полярность, иначе произойдет короткое замыкание. Теперь к «минусу» габаритов подключаем «плюс» от «ангельских глазок». Отходящий «минус» устанавливаем под крепления от поворотников. Теперь мы окончательно установили «ангельские глазки» своими руками

Провода «+» и «-» соединяем между собой. Обязательно соблюдайте полярность, иначе произойдет короткое замыкание. Теперь к «минусу» габаритов подключаем «плюс» от «ангельских глазок». Отходящий «минус» устанавливаем под крепления от поворотников. Теперь мы окончательно установили «ангельские глазки» своими руками.

Подключение кольца

Прежде всего, стоит учесть правила использования световых огней. Сами по себе «ангельские глазки» можно отнести к категории дневных ходовых огней. В этом случае необходимо произвести подключение таким образом, чтобы не нарушить требований ГОСТ Р 41.48.-2004. Это означает, что кольца и сами ДХО должны включаться как только заводится мотор и, соответственно, отключаться при его остановке.

В связи с этим нужно придерживаться определенной схемы подключения. Есть два пути решения этого вопроса:

Можно использовать 5-контактное реле и клеммы «мама» (нужно 4 штуки). В этом случае минусовой провод «глазок» соединяется с корпусом машины, а на плюсовом запаивается клемма, после чего он соединяется с контактом №30. После этого нужно найти под капотом провод, который соединяет «габаритки» и выключатель. Контакт №85 подсоединяется к «+» габаритных ламп, а №86 – на корпус (то есть реле будет запитываться одновременно с «габаритками»). Также потребуется провести еще один проводок, который будет идти от «Зажигание +12В» до контакта №87а. При включении зажигания и включенных габаритах +12В через замкнутые контакты реле №87а и №30 попадает на «глазки» и они начинают гореть. Как только выключатель габаритов переводится в положение «выкл», реле обесточивается, а контакты №87а и №30 размыкаются. В этом случае «ангельские глазки» будут гаснуть вместе с «габаритками», как и требуется по ГОСТ. Если кольца покупаются в готовом виде, то с ними в комплекте обычно идет стабилизатор тока. Его необходимо подключить между 30 выводом реле и самими «глазками». Если стабилизатора тока нет, то лучше его приобрести, так как это поможет избежать ситуаций, когда в бортовой системе случается скачок напряжения и устройства выходят из строя.

Подключить «ангельские глазки» через контроллер ДХО. Его можно приобрести в любом специализированном магазине. Тогда сборка будет производиться в соответствии с конкретной схемой, которая подробно продемонстрирована в инструкции к устройству.

Если говорить о том, какой способ подключения лучше, то, безусловно, намного удобнее воспользоваться блоком управления ДХО. Он поможет защитить от возможных перегрузок. В этом случае самодельные «глазки» прослужат намного дольше.

Первый вариант

Зачастую, когда автомобилисты хотят изготовить самодельные глазки ангела, в ход идут светодиоды. Они прекрасно дополняют фары основного света, а их установка не вызывает больших сложностей.

Что же касается набора материалов и инструментов, то здесь понадобится взять:

Автосервис самообслуживания: как им пользоваться, выгодная экономия

  • светодиоды белого цвета по 5 мм;
  • резистор примерно на 330 Ом и 0,25 Вт;
  • провода для соединения;
  • стержень из пластика;
  • либо стержень из оргстекла (диаметр от 8 до 10 мм);
  • банка или крышка (1-3 литра);
  • дрель с возможностью регулировки скорости;
  • паяльник;
  • силиконовый клей;
  • фен строительного типа.

Возьмите стержень подходящей длины, чтобы сделать из него кольцо. С торцевых сторон потребуется выполнить отверстия для установки светодиодов.

Чтобы не повредить стержень, его рекомендуется завернуть в полиэтилен или ткань, после чего зафиксировать в станке. Это обеспечит неподвижность и возможность аккуратно, без царапин, сделать углубления.

Обычно отверстия делают с диаметром около 6 миллиметров. Глубина зависит от конструкции самой трубки. Но лучше не превышать значение в 10 миллиметров. Чтобы корпус приобрел форму оптического устройства, можно взять банку или крышку от нее. Огибая банку, у вас получится идеально ровное кольцо

Важно, чтобы диаметр соответствовал внутреннему диаметру самой фары на вашем автомобиле. С помощью фена корпус нагревается и огибается вокруг банки или крышки от нее. Полностью соединять концы трубки между собой не нужно

Полностью соединять концы трубки между собой не нужно.

На следующем этапе монтируются диоды. Тут нужно к выводам припаять провод подходящей длины, которой хватит для соединения с питающими проводами за пределами корпуса фары автомобиля. На один провод припаивается резистор. В итоге вам нужно собрать электроцепь из светодиодов с последовательным соединением и самим резистором.

Теперь вставьте диоды в отверстия вашей трубки и клеем зафиксируйте. Количество светодиодов определяется индивидуально.

Рассчитывать на яркое свечение и способность заменить ДХО в этом случае не стоит. Вариант скорее декоративный.

Ангельские глазки для квадроцикла своими руками. Тюнинг

Главная → Тюнинг → Ангельские глазки для квадроцикла своими руками.

  • Admin
  • 12.02.2017
  • 10175

Ангельские глазки для квадроцикла — это относительно новый вид тюнинга светового оборудования мотовездехода, придающий ему неповторимый, а порой и дерзкий, агрессивный вид.

Не исключением стали и квадролюбители, и потому сегодня мы решили рассказать вам о том, как можно сделать ангельские глазки своими руками.

Зачем делать самому, если можно купить? Хочу сразу ответить на этот вопрос: статья скорее написана для  тех  людей, которых медом не корми, а дай похимичить с любимым квадроциклом, ну и, конечно же, для желающих сэкономить на довольно-таки дорогом тюнинге.

Итак, давайте приступим.

Для изготовления ангельских глазок нам потребуются:

  • Терпение и желание;
  • Прозрачные пластмассовые палочки (такие стоят на жалюзи или шторах) Полые внутри не подайдут;
  • Светодиоды и резисторы;
  • Лекало (например, прочная банка по диаметру фары);
  • Плоскогубцы;
  • Батарейка на 9 вольт для проверки работоспособности диодов и собранной конструкции;
  • Пилка, надфиль или дрель, или дремель;
  • Сверло диаметром 5 мм;

Прозрачному пластиковому стержню необходимо придать округлую форму, для этого его необходимо нагреть (не перегревайте стержень, иначе  внутри него образуются ненужные нам для дела пузырьки).

Нагреть стержень можно в духовке, а лучше всего использовать строительный фен.

Аккуратно обогните пластиковый стержень вокруг банки (лекала) при помощи плоскогубцев, гнуть желательно начать от центра стержня к краям.

Дождитесь,  когда трубка застынет окончательно и снимите ее с банки. Далее необходимо отрезать лишние края стержня (не забудьте оставить место для светодиодов!).

Проверяем работоспособность светодиодов и резисторов, подключив их к источнику питания, в нашем случае к 9-тивольтовой батарейке.

Никогда не подключайте светодиод к источнику питания напрямую, без резистора это приведет к перегоранию светодиода.

Для эффекта равномерного свечения трубки на ней необходимо сделать пропилы — насечки с шагом 2-2,5мм. Для ровного распределения света к центру стержня, насечки должны углубляться. От края их глубина должна составлять примерно 0,2 мм, а в центре 0,4мм.

Далее нам необходимо закрепить светодиоды в краях стержня. Для этого сверлим в торцах стержня отверстия длинной 5-7 мм и диаметром 5 мм. После чего вставляем в отверстия светодиоды и фиксируем термоусадочной трубкой.

Теперь спаиваем светодиоды, резисторы и проводку. Паять диоды лучше последовательно для того, чтобы уровнять ток.

Подключаем нашу схему, вмонтированную в стержень, к батарейке и смотрим, что у нас получилось.

В продаже есть светодиоды разных цветов, и поэтому вы без труда подберете понравившийся и подходящий вашему квадроциклу или настроению цвет.

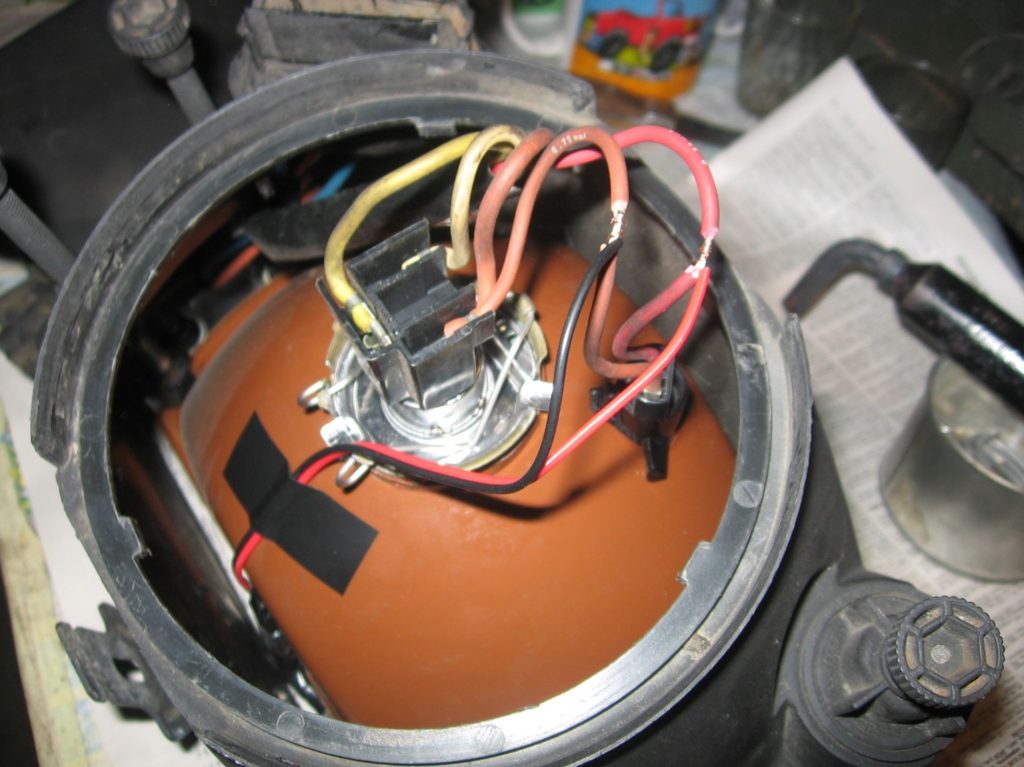

Вмонтировать получившиеся ангельские глазки в фару квадроцикла очень просто:  после примерки точечно зафиксируйте их «Супер Клеем» или «Эпоксидной смолой».

Запитать ангельские глазки можно от проводки габаритного света.

Достойный и менее трудозатратный вариант предложил ELDAR 2309. В качестве светящегося элемента он использовал неоновый шнур (продается в автомагазинах).

Для крепления шнура в теле фары были сделаны отверстия.

В качестве фиксирующего элемента была использована обычная нить и термоклей.

Запитать неоновый шнур можно так же от проводки габаритного света.

Некоторые фото использованные в статье: Влад Маликов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

Вам это будет интересно

Ангельские глазки своими руками.

Пару важных моментов

Автомобиль – это транспортное средство, техническое состояние которого должно соответствовать определённым стандартам и нормам. Это значит, что любое изменение в конструкции требует предварительного проведения технической экспертизы. Если следовать букве закона, то автовладелец должен обратиться в специализированную организацию с заявлением «о внесении изменений в устройство световой сигнализации ТС». Эксперт проведёт экспертизу и даст заключение на соответствие ТС требованиям Технического регламента. Простая, на первый взгляд, процедура имеет один существенный недостаток: минимальная стоимость услуг – 5 тыс. рублей.

Не желая платить такую сумму, многие водители сами продолжают тюнинговать свою машину, нарушая тем самым ст. 12.5 КоАП. Согласно статье каждый водитель, самостоятельно установивший ангельские глазки, рискует получить предупреждение или штраф в размере 500 рублей. Исключением является установка спереди автомобиля ламп, излучающих красный свет, за что предусмотрено наказание в виде лишения прав на срок от 4 до 6 месяцев.

Как сделать и установить ангельские глазки своими руками

Изготовление ангельских глазок потребует от домашнего мастера максимум выдержки, аккуратности и творчества. Главная деталь для светящегося кольца – прозрачный пластиковый стержень. Эти круглые стержни должны обладать способностью выдерживать высокую температуру. Обычно такие стержни продаются в магазинах штор, гардин и жалюзи.

Необходимый инструментарий:

  • пассатижи;
  • кусачки;
  • ножовка по металлу;
  • напильник;
  • бормашина;
  • отрезной круг;
  • фен строительный;
  • паяльник.

Для самостоятельного монтажа необходимы: плоский широкий резервуар для укладки стержней, широкая круглая емкость, например, из-под сельди, угольная изоляционная липкая лента, резисторы на 220 Ом, 4 светодиода на 3.5 вольт, разъемы, провода. В одной группе используется 3 диода, как на ленте. При резисторе 220 Ом ток при напряжении 12 В будет около 10 Ма, а при 14 В – около 20 Ма.

Длина стержня рассчитывается по формуле: 3,14 х D, где D – внутреннее сечение фары. Стержень отрезать по месту. Размягчить феном либо в горячей воде, налитой в емкость. Взять за кончик пассатижами, обернуть вокруг банки.

Держать, пока не остынет. Припаять резисторы к выводам светодиодов. На каждую фару взять по два диода

Когда паяются выводы, очень важно не перепутать плюс и минус

Снять стекло с фары, заглушить отверстие. Диоды спрятать сверху, чтобы их не было видно. Для кольца крепеж не нужен, оно прижимается к рефлектору. Популярный тюнинг выполнен, можно испытывать в ночном режиме. Аналогично осуществляется изготовление из оргстекла и установка в фары, изготовление из светодиодной ленты.

Следующая
Декоративное освещение и тюнингКак установить и подключить ангельские глазки на ВАЗ 2109

Штрафы и тюнинг оптики

Многие автолюбители интересуются, разрешены ли ангельские глазки для установки в легковом автомобиле? Как уже писалось ранее, в соответствии с Правилами ЕЭК ООН и Росстандарта, автомобиль должен быть оборудован белыми огнями головного света. Поставив ангельские глазки белого цвета, водитель сможет беспрепятственно дефилировать перед сотрудниками дорожных служб.

Конечно, если такие фонари включены в комплекцию автомобиля производителем, они не являются нарушением конструкторской документации. Если же в наличии у авто ангельские глазки других цветов – синего, красного, желтого, зеленого, фиолетового, оранжевого – сотрудники автомобильной инспекции обязательно сочтут это за нарушение правил. Штраф за подобное нарушение правилами не предусмотрен. Однако часть 3 статьи 12.5 КоАП гласит: “влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений”.

Аналогичное наказание предусмотрено за установку белых огней на задней решетке, бампере и крыльях автомобиля. В машине все должно быть сделано технически грамотно, по правилам, в соответствии с конструкцией и установками производителя. После установки цветных ангельских глазок водителю придется год или полгода ходить пешком и ездить только на метро.

Современный тюнинг светового оборудования подразумевает множество операций по доработке и установке дополнительных приборов. Наиболее популярные виды работ:

  • установка би-ксеноновых линз;
  • установка альтернативной оптики;
  • монтаж ангельских глазок в головные фары;
  • ангельские глазки на противотуманных фарах;
  • ангельские глазки с надписью;
  • светодиодные ангельские глазки.

Осуществляя монтаж дополнительных световых приборов, каждый автовладелец должен сверять свои действия с правилами и не нарушать конструкцию транспортного средства и установленные нормативы освещенности. Лучше всего использовать LED технологии, то есть светодиодные светильники, дающие холодное и эффективное свечение.

Пошаговая инструкция изготовления «ангельских глазок» для авто

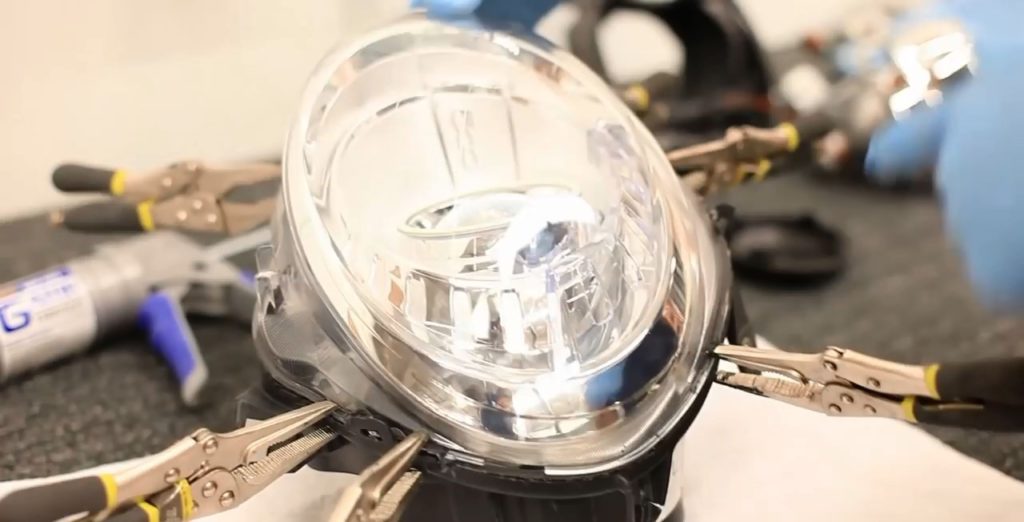

В первую очередь вам нужно снять фару и демонтировать стекло. Для этого прогрейте край стекла фары промышленным феном, чтобы разогреть заводской герметик. Как альтернативный метод — можно засунуть фару в духовку на 10–15 минут при температуре 60–80 градусов. После чего аккуратно поддевайте стекло плоской отвёрткой по шву, пока оно не начнёт отделяться от фары. Скорее всего, придётся приложить определённые усилия, но без «фанатизма» (стекло может отколоться или лопнуть).

Предварительно разогрейте герметик и соблюдайте осторожность — при отдедении от фары стекло может отколоться

На следующем этапе нужно измерить точный диаметр необходимого кольца и подобрать подходящую форму. Для этого подойдёт жестяная банка, бутылка, чашка или другой круглый предмет. Только учтите, что пластик придётся сильно нагреть, чтобы он начал гнуться, поэтому используйте устойчивые к высоким температурам предметы.

Используйте плоскогубцы и перчатки, чтобы не получить ожог при нагреве

Нагрейте пластик с помощью строительного фена или в духовке. Учтите, что температура плавления органического стекла — 160 градусов, не превышайте её. После чего плоскогубцами обверните вокруг банки. Не отпускайте 2–3 минуты, чтобы пластик остыл и принял форму.

Теперь отрежьте лишние концы и просверлите по торцам трубки отверстия по размеру светодиода.

Просверлите отверстие в каждом конце трубки

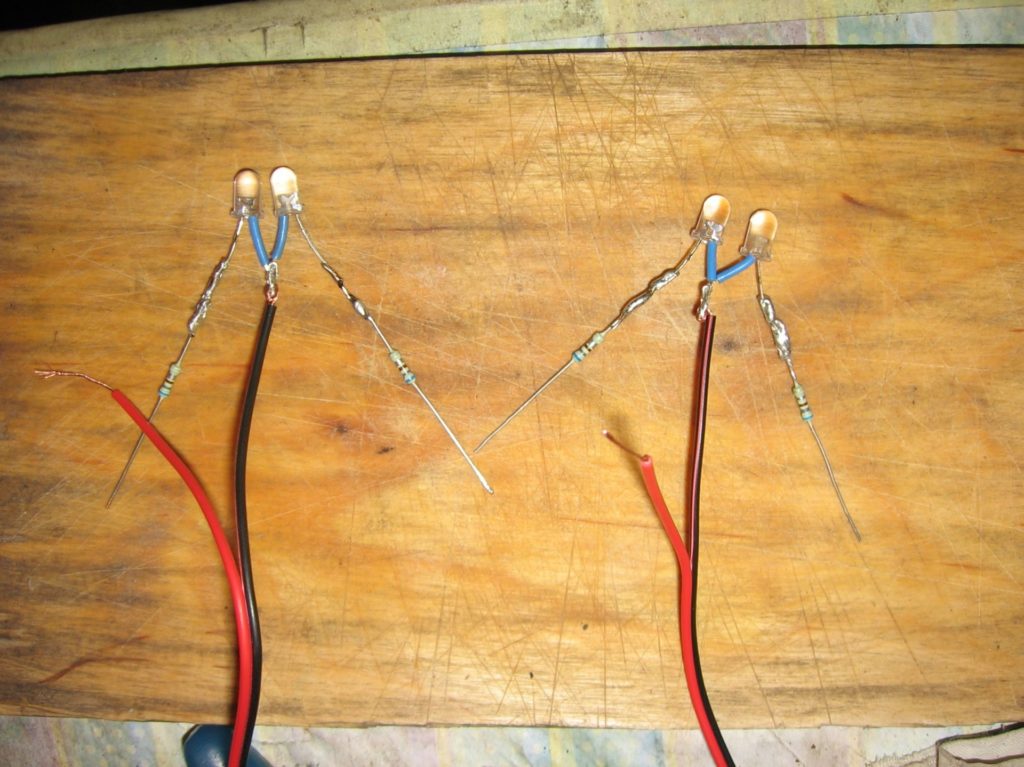

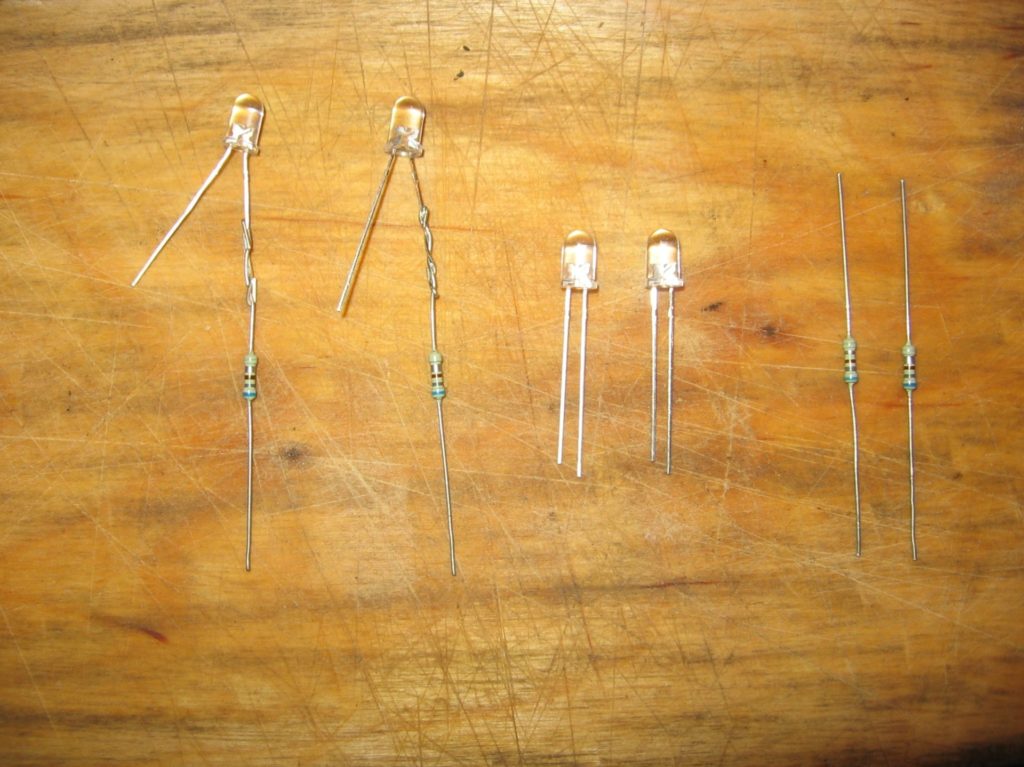

Пришло время подготовки самих светодиодов. Соедините их плюсовые ножки с резисторами. В крайнем случае, можно обойтись и без паяльника, просто скрутив детали вместе и зажав плоскогубцами. Но со временем провод отсоединится из-за постоянной вибрации, и тогда придётся опять разбирать фару.

Соедините резисторы с плюсовым контактом светодиода

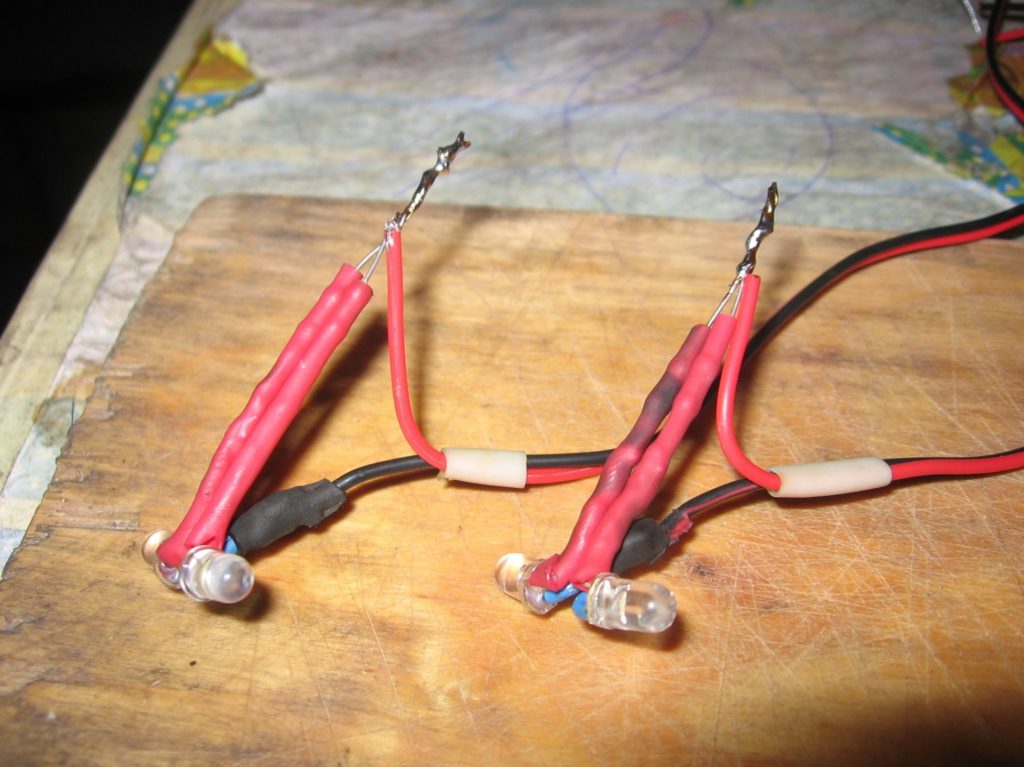

Минусовые ножки соедините вместе и дополнительно удлините их двухжильным проводом. Длину рассчитайте так, чтобы смогли подключиться к контактам габаритов.

Спаяйте вместе два «минуса» и удлиняющий провод

Соедините два минусовых контакта с удлиняющим проводом. Следите за изоляцией, чтобы «плюс» и «минус» не соединились. Самое время проверить работоспособность конструкции. Проще всего это сделать с помощью 9-вольтовой батарейки. Осуществить это можно просто подсоединив «плюсовые» и «минусовые» провода к соответствующим контактам батарейки. Если всё в порядке, то можно переходить к сборке.

Проследите, чтобы все соединения были надежными

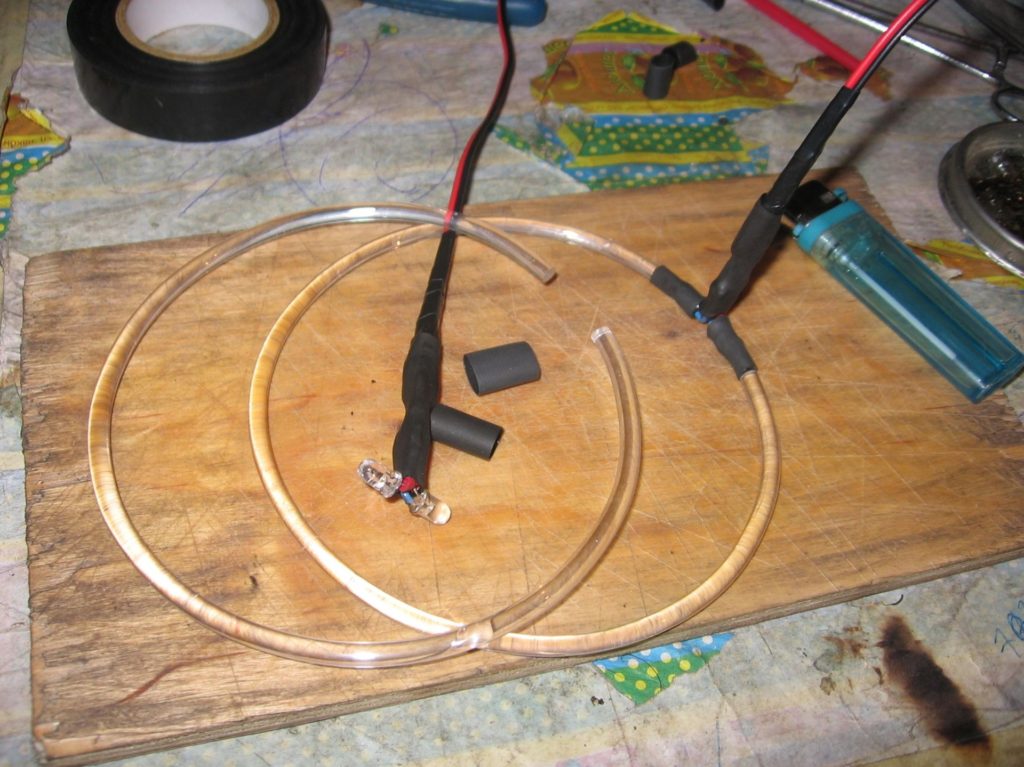

Окончательно заизолируйте все контакты изолентой и вставьте светодиоды в подготовленные ранее отверстия на концах трубок. Зафиксируйте их на месте с помощью клея.

Заизолируйте все контакты и подсоедините светодиоды к кольцу

Для более эффектного вида сделайте насечки на обратной стороне кольца.

Фотогалерея: установка светодиодных «ангельских глаз»

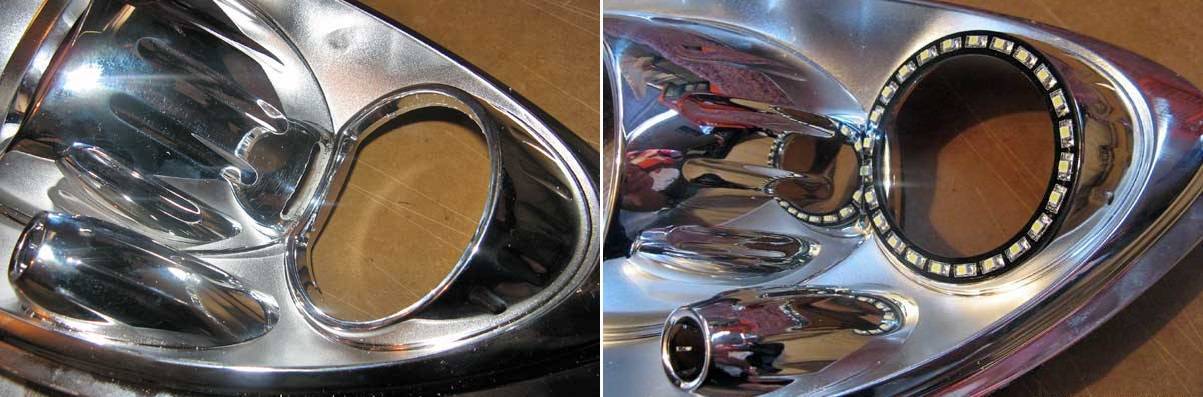

Теперь приложите готовые кольца на место. Если корректировка не требуется, то подсоедините контакты к проводам габаритов и окончательно приклейте кольцо. Используйте двухкомпонентный эпоксидный клей или другой специальный для пластика. Главный критерий — отличная сила сцепления, чтобы деталь не отвалилась впоследствии из-за постоянной вибрации при движении.

При соединении соблюдайте полярность

Избегайте попадания лишнего клея на отражатель. Можно использовать небольшие куски двухстороннего скотча как альтернативный метод крепления. Но для хорошего сцепления нужен дорогой скотч, а его белые части будут видны при свечении (зависит от конструкции фары).

Монтируем «ангельские глазки» на место

Последним этапом является это поклейка стекла и установка фары на предназначенное ей место. Нанесите умеренный слой герметика по периметру фары и приложите стекло.

Нанесите новый герметик на место склейки

С помощью зажимов или других подручных средств зафиксируйте стекло на месте. Оно должно плотно прилегать и сохнуть около суток (смотрите инструкцию к герметику).

Срок высыхания герметика не менее 24 часов

Подключение кольца

Прежде всего, стоит учесть правила использования световых огней. Сами по себе «ангельские глазки» можно отнести к категории дневных ходовых огней. В этом случае необходимо произвести подключение таким образом, чтобы не нарушить требований ГОСТ Р 41.48.-2004. Это означает, что кольца и сами ДХО должны включаться как только заводится мотор и, соответственно, отключаться при его остановке.

В связи с этим нужно придерживаться определенной схемы подключения. Есть два пути решения этого вопроса:

Можно использовать 5-контактное реле и клеммы «мама» (нужно 4 штуки). В этом случае минусовой провод «глазок» соединяется с корпусом машины, а на плюсовом запаивается клемма, после чего он соединяется с контактом №30. После этого нужно найти под капотом провод, который соединяет «габаритки» и выключатель. Контакт №85 подсоединяется к «+» габаритных ламп, а №86 – на корпус (то есть реле будет запитываться одновременно с «габаритками»). Также потребуется провести еще один проводок, который будет идти от «Зажигание +12В» до контакта №87а. При включении зажигания и включенных габаритах +12В через замкнутые контакты реле №87а и №30 попадает на «глазки» и они начинают гореть. Как только выключатель габаритов переводится в положение «выкл», реле обесточивается, а контакты №87а и №30 размыкаются. В этом случае «ангельские глазки» будут гаснуть вместе с «габаритками», как и требуется по ГОСТ. Если кольца покупаются в готовом виде, то с ними в комплекте обычно идет стабилизатор тока. Его необходимо подключить между 30 выводом реле и самими «глазками». Если стабилизатора тока нет, то лучше его приобрести, так как это поможет избежать ситуаций, когда в бортовой системе случается скачок напряжения и устройства выходят из строя.

Подключить «ангельские глазки» через контроллер ДХО. Его можно приобрести в любом специализированном магазине. Тогда сборка будет производиться в соответствии с конкретной схемой, которая подробно продемонстрирована в инструкции к устройству.

Если говорить о том, какой способ подключения лучше, то, безусловно, намного удобнее воспользоваться блоком управления ДХО. Он поможет защитить от возможных перегрузок. В этом случае самодельные «глазки» прослужат намного дольше.

3 варианта сборки

Сделать ангельские глазки для любимого авто своими руками несложно. К тому же в интернете можно отыскать большое количество технических решений разной сложности. На некоторых из них мы остановимся более подробно.

Для реализации первого проекта понадобятся:

  • белые светодиоды 5 мм – 2 шт.;
  • резистор типа МЛТ-330 Ом-0,25 Вт – 1 шт.;
  • соединительные провода;
  • прозрачный стержень из пластика или оргстекла диаметром 8–10 мм;
  • а также вспомогательные материалы и инструмент: стеклянная банка, дрель, строительный фен, паяльник.

Сначала с обоих торцов стержня необходимо сделать углубления под светодиоды. Для этого его оборачивают тканью или полиэтилен (чтобы не поцарапать) и зажимают в тисах.


дневных ходовых огней

https://youtube.com/watch?v=URRRaum9m1w

https://youtube.com/watch?v=URRRaum9m1w

Второй вариант сборки светящихся колец не менее оригинален и основан на использовании светодиодной ленты. Для его реализации понадобится:

  • белая светодиодная лента типа SMD 3528 двойной плотности без силиконового покрытия (30-40 см на одну фару);
  • соединительные провода;
  • прозрачный силикон;
  • лак для ногтей серебристого цвета;
  • суперклей.

Такое замечательное свойство светодиодной ленты как гибкость позволяет без труда сделать из неё кольцо любого диаметра. Поэтому первым действием необходимо измерить внутренний диаметр фары и отрезать кусок ленты соответствующей длины. После этого на одном из концов отрезка нужно зачистить контактные площадки и припаять к ним провода для последующего подключения к +12 В.

На втором этапе подготовленный отрезок кладут светодиодами вверх на ровную поверхность, берут прозрачный силикон и, медленно надавливая на тюбик (монтажный пистолет), выдавливают полоску геля по всей длине ленты. В результате лента покрывается ровным слоем силикона, после чего её оставляют до полного высыхания. В получившейся заготовке прозрачный герметик выполняет функцию световода, равномерно рассеивая излучаемый светодиодами свет. Если заготовку свернуть кольцом (герметиком внутрь) и включить в полной темноте, то можно будет наблюдать эффект светящейся неоновой трубки. Чтобы после монтажа ленты внутри фары излучаемый свет не освещал поверхность отражателя, а был направлен наружу, нужно закрасить внутреннюю сторону силиконового световода серебристым лаком. Лак в данном случае сыграет роль отражателя.

Третий и самый простой способ решения – это покупка готовых колец на AliExpress. К счастью тех, кто не хочет собирать ангельские глазки своими руками, китайский рынок предлагает на выбор ламповые и светодиодные модели для разных марок авто

В таком случае лучше обратить внимание на проверенные временем CCFL кольца. Они по-прежнему выделяются большей надёжностью в сравнении со светодиодными аналогами

Как подключить стабилизатор напряжения (по желанию)

В электрической бортовой сети автомобиля напряжение «гуляет» от 12 до 16 вольт. А светодиоды плохо переносят такие перепады. Мы припаяли сопротивление к каждому светодиоду, чтобы отрегулировать напряжение. Но для более надёжной защиты нужен специальный стабилизатор. Проще купить готовый вариант и устроить его в соединение между «ангельскими глазками» и бортовой сетью машины.


Заводской вариант исполнения табилизатора напряжения

Если вы «продвинутый» электрик, то можете спаять простой стабилизатор самостоятельно. За основу взята микросхема L7812CV. Порядок соединения смотрите на фото ниже.


Схема соединения довольно проста

По этой схеме нужно минусовый контакт светодиода подсоединить к массе автомобиля, а плюсовой — к выходу стабилизатора.

Видео: подключение стабилизатора напряжения для светодиодов

Процедура изготовления и установки «ангельских глазок» непростая. Перед началом работ оцените свои способности и возможности, чтобы избежать возможных дополнительных затрат. Обдумайте, законны ли ваши действия и к каким последствиям они могут привести. Аккуратность и чистота обязательны для успешного завершения тюнинга оптики. Зато ваши усилия заметят все.


Регулировка стояночного тормоза на Калине: необходимость процедуры и пошаговая инструкция


Как выбрать лучший навигатор. Инструкция по перепрошивке Prology iMap-400M

Создаем красоту

Когда все перечисленные материалы и инструменты собраны, можно без опасений приступать к созданию на ваз или приору «ангельских глазок».
Чтобы у вас все получилось правильно и быстро, необходимо придерживаться следующей инструкции:

Изогнутые трубки

  • проводим разогрев прозрачной трубки до момента, когда он начинает гнуться и легко поддаваться необходимым деформациям. Нагреть трубку можно с помощью строительного фена или обычной духовки;
  • берем круглую форму. В ее роли следует использовать округлую салатницу или кофейную банку. С помощью плоскогубцев нагретую пластмассовую трубку огибаем по периметру округлой формы;
  • далее ожидаем полного застывания трубки;
  • после этого отпиливаем края таким образом, чтобы в трубку можно было установить светодиоды;
  • затем собираем резистор и светодиоды, тщательно изолируем контакты и шлифуем места спайки;
  • потом на трубке необходимо сделать насечки с шагом примерно в 2-2,5 мм. При этом от краев следует отступить на 1–1,5 см;

Насечки на трубе

  • для того чтобы свечение, исходящее от светодиодов, получилось равномерным и достаточно ярким, насечки следует располагать ближе к центру. При этом их нужно делать более глубоко: посередине – 5 мм, а на концах – 2 мм;
  • после этого необходимо спаять диоды, обязательно соблюдая последовательность, чтобы текущий по ним ток уравнивался. Разрезать и спаивать ленту надлежит только в специально отведенных для этого местах;
  • окончательно вставляем в трубку светодиоды.

В результате торцы колец должны иметь отверстия в длину 5-7 мм, а в диаметре – 5 мм. Чтобы закрыть концы пластиковой трубки рекомендуется использовать фольгу.
Если используется светодиодная лента, ее просто приклеивают к пластиковой полоске. При этом спайка ленты ведется по стандартной схеме.
Перед установкой на машину вашей самодельной системы «ангельские глазки», обязательно проверьте ее на качество сборки, свечение светодиодов и прочность полученной конструкции. В противном случае при обнаружении неполадок после установки устранить дефекты будет очень проблематично.

Как установить в фару «ангельские глазки» своими руками

Автомобили, укомплектованные так называемыми «ангельскими глазками», — не редкость на наших дорогах. Появились такие светящие кольца чуть более 10 лет назад. Изобретателями «ангельских глазок» по праву считаются инженеры немецкого концерна «БМВ». Но сейчас ними укомплектовываются не только иномарки, но и отечественные машины. Конечно, делается это не на конвейере, а в гараже руками автовладельца. Что примечательно, данный вид тюнинга не перестает радовать автолюбителей. И если перед нами стоит «Жигуль», обвешенный массой спойлеров, и рядом такой же автомобиль с «ангельскими глазками», однозначно эффекта от последнего будет больше.

Привлечь внимание публики без приобретения пластиковых обвесов вполне реально, нужно лишь установить «ангельские глазки» своими руками. А о том, как это правильно сделать, расскажет сегодняшняя статья

Приступаем к работе

Если вы устанавливаете «ангельские глазки» на «Приору», вы вполне можете использовать эту инструкцию. Итак, для начала нам нужно снять фару с креплений. Далее следует отделить деталь от дальнего света и открыть стекло. Чтобы сделать это, фару нужно нагреть до той температуры, пока ее клей не разогреется. Тогда можно с легкостью снять стекло. Затем нужно взять какой-либо острый предмет и снять ним оставшиеся следы герметика. При необходимости можно применить спирт или бензин. Установить «ангельские глазки» своими руками довольно непросто, поэтому все дальнейшие этапы делаем с предельной аккуратностью. Снимаем накопившийся в фаре мусор. Лучше всего это делать при помощи ватных палочек. Крайне нежелательно дотрагиваться пальцами до отражателей, поскольку отпечатки останутся на поверхности.

Теперь на стекло наносим новый герметик и устанавливаем кольца

Небольшой совет – перед тем как сделать «ангельские глазки», определитесь с их дальнейшим цветом (важно, чтобы он гармонировал с окраской кузова). На светлые автомобили устанавливают синие и неоновые диоды, на более темные устанавливают «ангельские глазки» белого цвета

Монтируем деталь таким образом, чтобы ее светящиеся элементы находились в верхней части. Все провода, отходящие от светодиодной ленты, протягиваем в ложбинку фары. Важно помнить, что насечки на кольце направляются наружу. Теперь берем тюбик с автомобильным силиконом и наносим средство между блок-фарой и стеклом. Далее следует подождать 30-40 минут для того, чтобы герметик застыл. После этого включаем фары и смотрим, как они горят. Затем подключаем все провода к установленным кольцам. Теперь берем фару и устанавливаем ее на место. Но на этом вопрос о том, как установить «ангельские глазки» своими руками, не закрыт. Теперь опять переходим к проводам. Их мы крепим к жгуту разводки фар. Но перед тем как это сделать, подумайте, как их разместить под капотом.

Важно, чтобы все висящие элементы не вылезали наружу и не препятствовали работе других систем автомобиля. Далее отключаем штепсель от габаритов и поворотников

Провода «+» и «-» соединяем между собой. Обязательно соблюдайте полярность, иначе произойдет короткое замыкание. Теперь к «минусу» габаритов подключаем «плюс» от «ангельских глазок». Отходящий «минус» устанавливаем под крепления от поворотников. Теперь мы окончательно установили «ангельские глазки» своими руками.

Установка на машину

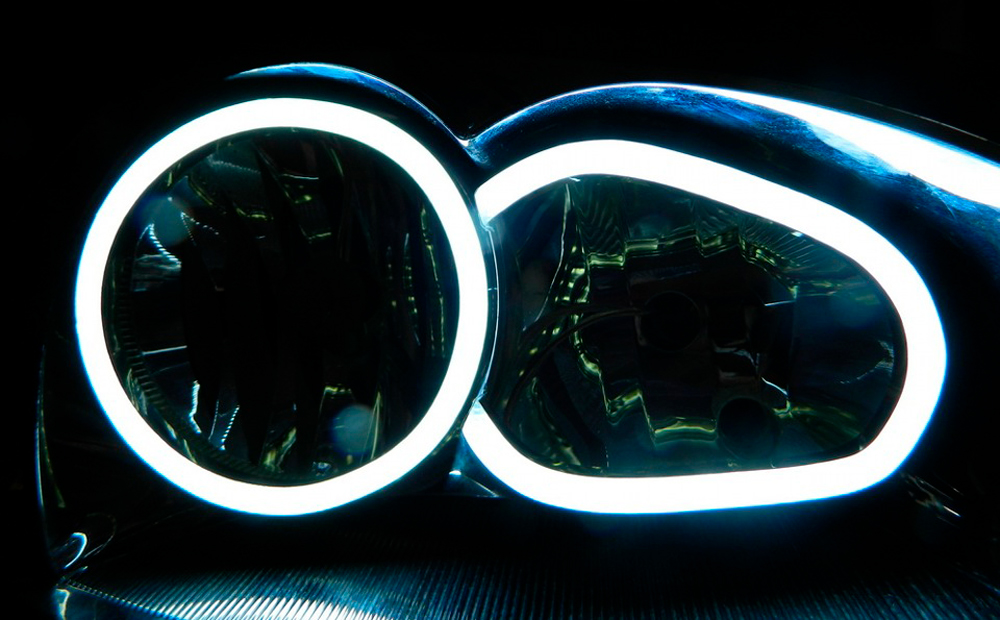

Готовый тюнинг

После того как вы собрали оптическую систему «ангельские глазки», считайте что полдела сделано. Осталось только правильно установить ее на фары вашего автомобиля. На данном этапе необходимо проделать следующие манипуляции:

здесь нам понадобится термоусадочная трубка. Ее можно купить в любом специализированном магазине. Выбирайте изделие белого цвета

Такой цвет не будет привлекать лишнее внимание и не станет выделяться на фоне светящихся светодиодов;
прикрепляем светодиодное кольцо на фары транспортного средства;
закрываем их новыми защитными стеклами, так как старые, скорее всего, уже будут непригодными;
места стыков обрабатываем герметиком.

Теперь вы видите, что «ангельские глазки» можно довольно легко сделать самостоятельно, придерживаясь пошаговой инструкции. В конечном результате вы получите красивый автотюнинг на отечественный ВАЗ (модель 2110, 2112, 2114 или 2115), сделав свою «ласточку» привлекательнее и оригинальнее. Главное – четко следовать этапам сборки и верить в свои силы.

https://youtube.com/watch?v=s5FEjGKTok0%2520

Как сделать ангельские глазки как у BMW

«Ангельские глазки» — уникальный конек от немецкого производителя, любимый столь многими автомобилистами. Тем не менее, если вам нравится это завораживающее свечение, вовсе не обязательно покупать дорогую иномарку. Сделать его можно на практически любом автомобиле

Важно, чтобы у него была круглая передняя оптика. Ею обладают, к примеру, отечественные ВАЗ 21213 или ВАЗ 2106

Но, конечно, еще лучше конструкция подойдет к иномаркам, включая те же BMW старых моделей, которым так не хватает блеска своих последователей

В любом случае, красота и эффектность новой окантовки фар может привлекать внимание сотрудников ГИБДД. Но если они и остановят на дороге, то исключительно из интереса – штраф водителю за это не грозит

Первый вариант

Зачастую, когда автомобилисты хотят изготовить самодельные глазки ангела, в ход идут светодиоды. Они прекрасно дополняют фары основного света, а их установка не вызывает больших сложностей.

Что же касается набора материалов и инструментов, то здесь понадобится взять:


Автосервис самообслуживания: как им пользоваться, выгодная экономия

  • светодиоды белого цвета по 5 мм;
  • резистор примерно на 330 Ом и 0,25 Вт;
  • провода для соединения;
  • стержень из пластика;
  • либо стержень из оргстекла (диаметр от 8 до 10 мм);
  • банка или крышка (1-3 литра);
  • дрель с возможностью регулировки скорости;
  • паяльник;
  • силиконовый клей;
  • фен строительного типа.

Возьмите стержень подходящей длины, чтобы сделать из него кольцо. С торцевых сторон потребуется выполнить отверстия для установки светодиодов.

Чтобы не повредить стержень, его рекомендуется завернуть в полиэтилен или ткань, после чего зафиксировать в станке. Это обеспечит неподвижность и возможность аккуратно, без царапин, сделать углубления.

Обычно отверстия делают с диаметром около 6 миллиметров. Глубина зависит от конструкции самой трубки. Но лучше не превышать значение в 10 миллиметров. Чтобы корпус приобрел форму оптического устройства, можно взять банку или крышку от нее. Огибая банку, у вас получится идеально ровное кольцо

Важно, чтобы диаметр соответствовал внутреннему диаметру самой фары на вашем автомобиле. С помощью фена корпус нагревается и огибается вокруг банки или крышки от нее

Полностью соединять концы трубки между собой не нужно.

На следующем этапе монтируются диоды. Тут нужно к выводам припаять провод подходящей длины, которой хватит для соединения с питающими проводами за пределами корпуса фары автомобиля. На один провод припаивается резистор. В итоге вам нужно собрать электроцепь из светодиодов с последовательным соединением и самим резистором.

Теперь вставьте диоды в отверстия вашей трубки и клеем зафиксируйте. Количество светодиодов определяется индивидуально.

Рассчитывать на яркое свечение и способность заменить ДХО в этом случае не стоит. Вариант скорее декоративный.

Установка ангельских глазок со светодиодами на фары с линзами

Ангель­ские глаз­ки про­да­ют­ся раз­ных раз­ме­ров, обыч­но от 60 мм до 120 мм. Све­то­ди­од­ные ангель­ские глаз­ки содер­жат в набо­ре сами коль­ца со све­то­ди­о­да­ми, один кон­трол­лер с разъ­ёмом, пульт управ­ле­ния сме­ной цве­та ангель­ских гла­зок, вклю­чая режи­мы мига­ния. Крыш­ки диф­фу­зо­ра могут быть добав­ле­ны к коль­цам для более тра­ди­ци­он­но­го, одно­род­но­го внеш­не­го вида.


“Ангель­ские глаз­ки” в фары с лин­за­ми уста­нав­ли­ва­ют­ся на кожух. Его мож­но пред­ва­ри­тель­но покра­сить в чёр­ный цвет, что­бы коль­ца были луч­ше видны.

Реко­мен­ду­ет­ся, что­бы коль­ца кре­пи­лись в трёх точ­ках через рав­ный интер­вал. Для креп­ле­ния све­тя­щих­ся колец внут­ри фары исполь­зу­ет­ся клей, дву­сто­рон­ний скотч или спе­ци­аль­ная про­во­ло­ка. Клей име­ет свои недо­стат­ки. Виб­ра­ции от езды и нагрев могут осла­бить кле­е­вое соеди­не­ние. Дву­сто­рон­ний скотч не все­гда мож­но исполь­зо­вать, так как внут­ри фары не все­гда есть под­хо­дя­щая поверх­ность для надёж­но­го креп­ле­ния таким спо­со­бом. Луч­ше исполь­зо­вать тон­кую про­во­ло­ку для под­ве­ши­ва­ния кар­тин. Нуж­но про­свер­лить малень­кие отвер­стия на кожу­хе лин­зы и при­кру­тить коль­ца про­во­ло­кой. Если сде­лать всё акку­рат­но, то полу­ча­ет­ся прак­ти­че­ски не замет­ное креп­ле­ние, если вплот­ную не при­гля­ды­вать­ся. Пре­иму­ще­ство тако­го спо­со­ба креп­ле­ния в том, что он очень надёж­ный, не осла­бе­ва­ет от виб­ра­ций и нагрева.

Если выбе­ре­те в каче­стве спо­со­ба креп­ле­ния колец кле­е­вое соеди­не­ние, то нане­си­те тон­кий слой клея на обрат­ную сто­ро­ну коль­ца и на рефлек­тор, в место, где будет уста­нав­ли­вать­ся коль­цо. Дай­те клею под­сох­нуть в тече­ние 10 минут перед про­тя­ги­ва­ни­ем про­во­дов. Акку­рат­но при­дав­ли­вай­те коль­цо к месту в тече­ние 5 минут. Ста­рай­тесь не дви­гать коль­цо, пока клей не засохнет.

Итоги

При помощи этого метода мы получаем настоящие ангельские глазки, которые светятся непрерывным светодиодным кольцом. Если же крепить светодиоды к трубке изолентой, то внутри кольца будет промежуток без света, что отрицательно скажется на эстетическом виде.

Как видите, процесс длительный и кропотливый, но особых сложностей здесь нет. Вам нужны элементарные познания в электротехники и инструменты, которые должны быть в наличии у каждого автомобилиста, занимающегося своим транспортным средством.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

Вам это будет интересно

Меню

Свежие записи
