Целесообразность использования универсального коммутатора на скутере

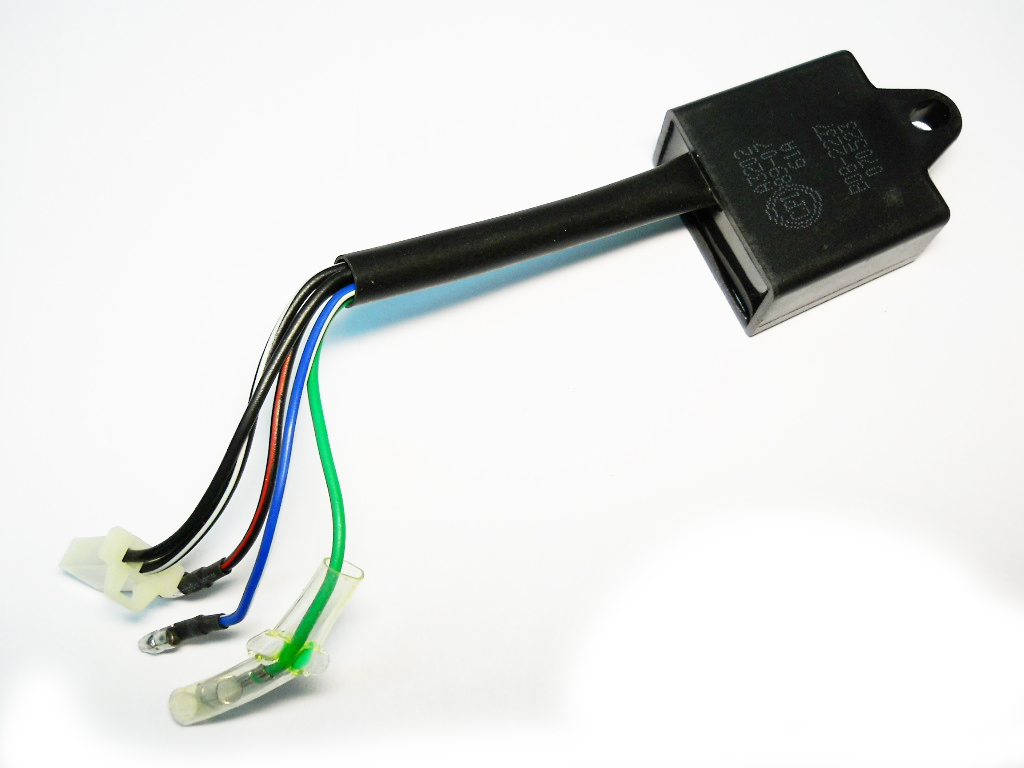

Стоковый коммутатор на скутер

Стоковый или оригинальный коммутатор — это тот, который устанавливается на ТС с завода. Основное его превосходство перед прочими в том, что он уже расчитан на ту технику, с какой функционирует, нередко он с ограничителем для того, чтоб двигатель не развивал обороты, опасные для жизни и ресурса коренных подшипников, всего кривошипно-шатунного механизма, цилиндро-поршневой группы и других конструкций и агрегатов. Стоковый коммутатор, это основной источник долговечности хорошо обдуманного двигателя, его экономичности и прочности. Те, кто берёт на себя риск сменить заводской коммутатор на спортивный (тюнинговый), тот рискует многим. Ещё более многим рискуют те, кто до конца не понимают, что намереваются совершить. Неумелая установка таких деталей и последующее их использование со обычным двигателем нередко приводят к уменьшению ресурса и смертельному финалу двигателя, иногда в тот же день.

Проверка массы

При любых подозрениях на неисправность любого модуля зажигания скутера в первую очередь проверяется масса. Хотя, масса в двухпроводной проводке понятие относительное, но пока назовем сие дело так.

Берем тестер, переводим его в режим «прозвонки» (значок диода или пиктограмма звукового сигнала), ищем на коммутаторе зеленые провода — это есть нечто иное как масса (по фен-шуй — минусовой провод), любым щупом тестера касаемся металлической части двигателя, другим щупом тыкаем в зеленые провода:

  • Если масса есть — тестер запищит
  • Если масса плохая — на дисплее тестера побегут цифры
  • Если массы нет — тестер будет молчать, а на экране будут одни нули

В зависимости от того, что вам покажет тестер — устраняйте неисправность или продолжайте проверку:

  • Если масса плохая — ищете в проводке обрыв или окисление
  • Если массы нет — ищите обрыв или подключите ее напрямую от двигателя
  • Если масса есть, а искры нет — продолжаем проверку

Пример хорошей массы: тестер в режиме «прозвонки» пищит, на дисплее сплошные нули

Взаимозаменяемость коммутаторов

Отдельно стоит поговорить о взаимозаменяемости коммутаторов для скутеров, так как этот вопрос волнует очень многих людей, которые пользуются данными транспортными средствами. К счастью, этот вопрос приносит только положительные эмоции, так как в большинстве случаев коммутаторы на различных моделях скутеров являются взаимозаменяемыми. Это значит, что в случае повреждения одного коммутатора вам не придется везде искать точно такой же, потому что вы сможете использовать любой другой, который сможете обнаружить.

Естественно, нельзя сказать, что абсолютно все коммутаторы взаимозаменяемые, есть некоторые моменты, на которые вам стоит обратить внимание. В первую очередь, это наличие или отсутствие датчика Холла в цепи – в некоторых моделях скутеров он заменяет катушку зажигания, и, соответственно, коммутатор, взаимодействующий с датчиком Холла, не подойдет на замену коммутатору, который взаимодействовал с катушкой зажигания

Есть и другие ограничения – например, вам не подойдет коммутатор, который используется для двигателя с отличным числом цилиндров. К счастью, в скутерах практически всегда используются двигатели с одним цилиндром, но на этот момент все равно стоит обращать внимание.

Спортивный коммутатор

Даже столь модернизированный мопед, как Альфа спорт нуждается в профессиональном и качественном тюнинге. Это необходимо для повышения скорости и динамики, а также для улучшения эксплуатационных качеств китайской модели.

Существенное влияние на динамику и скорость оказывает не только цилиндропоршневая группа, но и коммутатор.

Читать также: Обд сканер для андроид

Спортивный коммутатор напрямую влияет на скорость мопеда

Заводской коммутатор предполагает 2-5 тысяч оборотов двигателя в минуту. Благодаря этому обеспечивается экономичность и максимально эффективный крутящий момент.

Сложность заключается в том, что на средних и холостых оборотах работа двигателя, часто перегревающегося и периодически «стреляющего» в карбюратор, не будет устойчивой. Для того, чтобы обезопасить модель от рисков, ей необходим спортивный коммутатор. К сожалению, сегодня на рынке такой коммутатор встречается крайне редко.

Именно поэтому некоторые владельцы китайской мототехники изготавливают спортивный коммутатор самостоятельно, или обращаются за помощью в профессиональный сервис. По мнению большинства специалистов, тюнинговый коммутатор, предназначающийся для азиатского скутера (4 т.) является неплохим альтернативным решением. Учитывая то, что генераторы таких моделей имеют схожие с Альфа спорт параметры, проблем ни с подключением, ни с последующей эксплуатацией не возникает.

Тюнинг

Мопед сможет разгоняться до 13 километров в час, если использовать 15-17-ти зубую звезду

Важно помнить, что замене подлежат не только задняя и передняя звезды, но также и цепь

Для увеличения скорости мопеда можно установить 15-ти зубую звезду и заменить цепь

Оптимальным решением будет оснастить технику дополнительными:

  1. бардачком для необходимых инструментов;
  2. подставкой для стаканчика с водой.

Учитывая то, что эта модель имеет не очень удобное сиденье, его можно заменить более жестким, выполненным из качественной фанеры (15 мм).

Ремонт

Как и любая другая техника, этот мопед также периодически требует ремонта. Чтобы спортивная модель стала как новенькая, необходимо:

  • отрегулировать клапанные зазоры;
  • снять и переустановить цилиндрические головки;
  • в случае утраты клапанами герметизации, следует разобрать цилиндрические головки;
  • переустановить цепь, поршень и поршневые колеса.

Третья причина – это генератор

Если после замены катушки зажигания и коммутатора искра не появилась, то проверяем генератор. Здесь нам понадобится мультиметр. Выставляем прибор на положение диод, снимаем фишку генератора и начинаем проверку. За искру отвечают два провода:

  • синий с белой полосой – это датчик холла;
  • черный с красной полосой – это катушка на генераторе.

Фишка генератора

Проверяем датчик холла. Подсоединяем щуп от прибора к синему проводу с белой полосой. А другой щуп подсоединяем на массу двигателя. На приборе должны появиться цифры, что говорит о том, что датчик холла работает.

Такую же работу проводим и с катушкой на генераторе. Если цифры на приборе отобразились, то катушка на генераторе исправна. Если на приборе ничего не происходит, то придется менять генератор, или датчик холла.

Имитационный стенд

Если у вас нет второго скутера, а также нет возможности получить к нему доступ, то вам стоит задуматься о том, чтобы приобрести или сделать для себя специальный стенд, который бы имитировал работу вашего скутера. Он идеально подходит, чтобы проверить коммутатор скутере «Хонда», а также на любой другой модели, и если вы постоянно пользуетесь подобным транспортным средством, то есть вероятность того, что использовать стенд вам придется не раз и не два, следовательно, вам определенно стоит вложиться в него.

Сейчас гораздо удобнее приобрести его и установить у себя в гараже, чтобы в случае необходимости всегда иметь возможность проверить любую деталь без использования другого скутера. Но также его можно сделать своими руками – только в этом случае вам нужно иметь очень высокие навыки и умения в инженерном деле, а также желательно иметь еще и внушительный опыт общения с подобной техникой. Вам также стоит знать, что у такого стенда имеются и другие преимущества перед вторым скутером для контроля.

Для Чего Нужен Коммутатор На Скутере

переключатель скутер. электрическое устройство зажигания скутера

Рабочий механизм и электрический замок зажигания. Хорошая статья об этом взята из ntscooters.moy.su.

За годы разработки автомобилей и мотоциклов они пришли к выводу, что эта система скутеров должна быть максимально надежной, поскольку скутеры предназначены для использования по назначению. для заботливых людей

Поэтому японские скутеры не имеют систем зажигания кулачка, как ИЛ и скутеры (старые мопеды). Даже самая старая Honda использует электронный датчик. Но о нем позже. Не все скутеры есть. Например, у Suzuki Sepia довольно сложная система контроля положения вала. Поэтому вы не найдете схем этого коммутатора в интернете. Это довольно сложно с точки зрения внутренней архитектуры. Я поговорю об этом позже. А пока я хочу систематизировать и разбить существующие системы зажигания на японских, китайских, корейских и европейских скутерах.

В зависимости от типа двигателя различают несколько систем. У двухтактных китайских мопедов система точно скопирована с Sepia. Но его надежность просто ужасна! В нем горят переключатели, только шум того стоит! Мне привезли около 5 таких мопедов с этим симптомом. Это может быть пропавшая вечеринка, но все же принять к сведению. Сразу отмечу существенное отличие этой системы от систем Honda и Yamaha. это отсутствие датчика зажигания (он же датчик индукции). Я опишу весь внутренний процесс позже.

Японские мопеды Honda имеют несколько типов переключателей. Я не буду писать о тюнинге, мы ограничимся стандартом. Двигатели 18E. самая распространенная и надежная система зажигания среди всех скутеров. По своему дизайну он очень напоминает занятие карпатских мопедов, если только вы его точно не скопируете, что вполне возможно. Отличается от торсионного зажигания датчик зажигания (индукция) и отдельная катушка на генераторе, которая никоим образом не связана с остальной электроникой скутера. В этом есть свои преимущества: когда генератор перегружен осветительными приборами и в противном случае система зажигания выходит из строя. Но у этого также есть один главный недостаток. Из этой катушки генератор выдает большое амплитудное напряжение около 160-600 вольт (при разных оборотах), которое ощущается, если на контакты переключателя попадает немного воды. Кроме того, эта катушка может, по определенным критериям, просто закорачиваться по очереди (по амплитуде), а затем ваша скутер встает, а ты даже не знаешь в чем дело. Вы очень долго найдете причину слабой или несуществующей искры. Настраиваемые переключатели для этой системы также сложны по конструкции. Ведь вы понимаете, что они изменяют момент зажигания нелинейно на разных скоростях. А вот и ток, и напряжение прыгает. Поэтому необходимо создать систему стабилизации, хотя и сложную. Это не относится к стоковым переключателям, но если вы хотите понять аспекты низкого уровня, то вы должны это знать.

Как подключить коммутатор на скутере? Общие рекомендации

На территории России предлагается огромное количество 4т скутеров. В моделях бюджетного класса установлены низкокачественные коммутаторы, которым свойственно перегорать под воздействием повышенной нагрузки или влаги. Владельцев более дорогой аппаратуры этот вопрос тоже может коснуться, ведь с помощью коммутаторов производители ограничивают максимальную скорость передвижения. Перед тем как выполнять те или иные работы, следует внимательно ознакомиться с особенностями электронной начинки вашего транспортного средства. Это позволит сэкономить много денег на обращении к профильным мастерам, сделает процедуру максимально быстрой и комфортной.

Главные отличия коммутаторов

Продукция от китайских производителей, как правило, использует один из двух разновидностей коммутаторов – DC или АС. Физическая особенность первых заключается в гораздо больших размерах. Принцип накопления энергии для передачи искры также имеет разную природу. В DC для накопления искры используется аккумуляторная батарея (коммутатор питается непосредственно от аккумулятора 12 Вольт). В случае с коммутаторами типа АС эта энергия попадает посредством применения одной катушки генератора (коммутатор питается от катушки ~ 160 Вольт). На этом отличия между представленными разновидностями заканчиваются.

Особенности выполнения работ

Перед началом сборки не будет лишним взять с собой смартфон или цифровой фотоаппарат, чтобы ознакомиться с правильной схемой распиновки. Также можно зайти на профильные интернет-ресурсы и найти официальные изображения, показывающие схему подключения электронной начинки. Не забудьте взять полный набор электротехнических инструментов, которые могут понадобиться для полноценного проведения замены.

Найдя коммутатор, необходимо уточнить его тип. Для этого достаточно подключить мультиметр к питающему проводу, запустить зажигание и посмотреть на показания дисплея. Перед нами будет DC-тип только в том случае, если питание появится.

Бывает и так, что питание не появляется. В таком случае надо выбрать режим проверки переменного тока, выбрав диапазон, равный 200 вольтам. Прокрутите силовой агрегат с помощью стартера. В случае с коммутаторами типа АС сразу же появится питание.

Почему важно определить тип коммутатора?

Некоторые владельцы скутеров (в частности, от компании Ямаха), часто сталкиваются с проблемой правильной идентификации. Официальных мануалов практически нет, поэтому хозяевам приходится работать вслепую и верить в удачу. Покупка коммутатора, который не подходит по своей конструкции для эксплуатации на скутере, может привести к серьезным последствиям. Первым из них является мгновенный выход из строя заменяемой детали. Нет никакой разницы в том, какие именно коммутаторы устанавливаются – DC на скутер, поддерживающий только АС, и наоборот. Электронная начинка мгновенно сгорит. В некоторых случаях наблюдался выход из строя ряда других сопутствующих элементов электроники – лампочек, мини-магнитолы, сигнализации и так далее. Не зная, какой коммутатор установлен на скутере, владельцы гарантированно влетят на хорошие деньги.

Перед тем как подключить новый коммутатор на скутере, не будет лишним предварительно ознакомиться с официальными мануалами. В некоторых случаях производители указывают информацию об установленных коммутаторах на четырехтактных скутерах.

Можно выполнять подключение по специальной схеме, а можно и выполнять работу самостоятельно, предварительно перефотографировав все места подключения разъемов. Внимательность и неторопливость – главные факторы, определяющие успех выполняемых работ.

Как заменить коммутатор на скутере Сузуки (видео)

Что делать при отсутствии искры на мопеде Альфа?

Мопеды и скутеры, произведенные в Китае, пользуются сейчас большой популярностью. Основной причиной этому является, конечно же, низкая цена. Однако по своему качеству данная техника сильно уступает моделям, выпущенным в Японии, а потому ломается она намного чаще. Поэтому нужно регулярно проводить осмотр китайских мопедов, чтобы выявлять неисправности еще в зародыше и устранять их как можно быстрее.

Однако все предусмотреть иногда невозможно, из-за чего владельцам мототехники марки Альфа нередко приходится сталкиваться с проблемой, когда их мопеды невозможно завести. Нет искры на мопеде альфа, именно эта неисправность приводит к тому, что транспорт не заводится. Подробнее об этом можно прочитать на информационном портале avtomoto-best.ru, мы же приведем лишь несколько способов устранения данной неполадки.

Большая часть причин этой неисправности весьма банальны и связаны с незначительными поломками. Однако если даже после их ликвидации вам не удается завести мопед, то его придется, либо полностью перебирать, либо обратиться за помощью к специалистам.

Проверка наличия искры и состояния свечи.

Это самая простая проверка, которую провести может каждый владелец мопеда, имея под рукой только свечной ключ или запасную свечу. Причем если выкрутить свечу из двигателя — можно заодно оценить ее состояние и по цвету нагара понять насколько правильную рабочую смесь готовит карбюратор.

Итак, если Вы выкрутили свечу из двигателя — обратите внимание на нагар, который покрывает центральный электрод. Нагар должен быть коричневого или светло-коричневого цвета

Если нагар черный — это говорит о том, что смесь слишком богатая, либо неисправна свеча, либо двигатель «жрет» масло. Возможно это и есть причина плохой работы двигателя.

Также обратите внимание на наличие жидкости на свече. Если свеча «мокрая», то есть на свече есть бензин — значит бензин все-таки поступает в камеру сгорания, но не воспламеняется

Есть как минимум три причины почему свеча может быть мокрой:

  • попытки завести двигатель с выключенным зажиганием — если долго крутить двигатель кик-стартером, то свечу просто зальет топливом и она не сможет нормально работать. Для решения проблемы свечу нужно просушить, например прогреть зажигалкой
  • неисправна свеча зажигания — если пробита изоляция свечи, или нарушен зазор — свеча не будет нормально работать. Здесь поможет только замена свечи на заведомо исправную.
  • неисправна система зажигания

Теперь одеваем на свечу наконечник и прижимаем ее к металлической поверхности, например к головке двигателя, включаем зажигание и крутим двигатель кикстартером. Удобней проверять искру вдвоем, чтобы один человек держал свечу, а второй крутил двигатель. Но в принципе можно справиться и одному человеку. Будьте осторожны — на центральном электроде свечи высокое напряжение.

Это интересно: Солидол поможет предотвратить быстрое перегорание лампочки в фаре

Если искры нет — значит виновата система зажигания. Проверьте все провода на наличие обрыва, или замыкания на массу. Все разъемы электропроводки должны быть соединены. Если есть возможность — замените катушку зажигания на заведомо исправную. Проверьте не повреждены ли катушки генератора. Если не можете разобраться в проводке — обратитесь к тому, кто умеет это делать.

Если искра есть — то скорей всего проблема в системе питания. Закручиваем свечу на место и продолжаем.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Коммутатор АС

Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.

Проверка питания коммутатора типа DC CDI

Если у вас провод высоковольтной катушки генератора висит без дела (при условии, что так все и было с завода, а не после вмешательства какого-нибудь «гуру») — переключаем тестер в режим измерения постоянного тока на диапазон 20 V. Ищем на коммутаторе провод питания. Обычно это провод черного или серого цвета, касаемся одним щупом массы, другим — провода питания:

  • Если на дисплее пойдут нули — ищите обрыв в проводке питания
  • Если напряжение будет значительно меньше 12v — ищите окисления или проверьте заряжен ли у вас аккумулятор
  • Если напряжение будет 12v или немного больше, то с питанием все в порядке и можно проводить проверку дальше

С питанием этого коммутатора полный порядок

Где у скутера находится коммутатор? – Alisa-motors

Коммутатор такая вещь, которая очень боится влаги и тем более попадания на него воды. Поэтому производители скутеров стараются установить коммутатор где-нибудь под пластиком или под сиденьем. Такое чаяние вполне логично и оправдано.

У большинства «китайцев» коммутатор установлен в районе моторного отсека (как на большинстве автомобилей), на большинстве — на раме с правой стороны. Чтобы до него добраться нужно снять подседельную емкость и осмотреть раму на предмет нахождения на ней небольшой черной коробочки к которой подключен штекер с проводами — это и будет искомый нами коммутатор (для те кто не знает)

У некоторых моделей скутеров коммутатор может находится в глубине пластика чуть ли не под ногами водителя, у других — под баком

Если у вас какой-нибудь супер-пупер «китаец» на котором у вас никак не получается отыскать столь нужный каждому скутеристу давайс, не отчаиваемся, собираем волю в кулак и пробуем включить логику: коммутатор работает в тесной паре с генератором — это два полностью зависящих друг от друга устройства. У генератора есть две обмотки, которые обеспечивают работу коммутатора. Провода этих обмоток всегда подключаются напрямую к коммутатору.

Ваша задача: найти выход проводов генератора из двигателя и продвинутся по нему до двух разъемов: штекера и двух круглых клемм

После того как два провода с круглыми клеммами будут найдены — двигаемся по этим проводам пока 100% не упремся в то, что нам нужно

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Особенности выполнения работ

Перед началом сборки не будет лишним взять с собой смартфон или цифровой фотоаппарат, чтобы ознакомиться с правильной схемой распиновки. Также можно зайти на профильные интернет-ресурсы и найти официальные изображения, показывающие схему подключения электронной начинки. Не забудьте взять полный набор электротехнических инструментов, которые могут понадобиться для полноценного проведения замены.

Найдя коммутатор, необходимо уточнить его тип. Для этого достаточно подключить мультиметр к питающему проводу, запустить зажигание и посмотреть на показания дисплея. Перед нами будет DC-тип только в том случае, если питание появится.

Бывает и так, что питание не появляется. В таком случае надо выбрать режим проверки переменного тока, выбрав диапазон, равный 200 вольтам. Прокрутите силовой агрегат с помощью стартера. В случае с коммутаторами типа АС сразу же появится питание.

Почему важно определить тип коммутатора?

Некоторые владельцы скутеров (в частности, от компании Ямаха), часто сталкиваются с проблемой правильной идентификации. Официальных мануалов практически нет, поэтому хозяевам приходится работать вслепую и верить в удачу. Покупка коммутатора, который не подходит по своей конструкции для эксплуатации на скутере, может привести к серьезным последствиям. Первым из них является мгновенный выход из строя заменяемой детали. Нет никакой разницы в том, какие именно коммутаторы устанавливаются – DC на скутер, поддерживающий только АС, и наоборот. Электронная начинка мгновенно сгорит. В некоторых случаях наблюдался выход из строя ряда других сопутствующих элементов электроники – лампочек, мини-магнитолы, сигнализации и так далее. Не зная, какой коммутатор установлен на скутере, владельцы гарантированно влетят на хорошие деньги.

Перед тем как подключить новый коммутатор на скутере, не будет лишним предварительно ознакомиться с официальными мануалами. В некоторых случаях производители указывают информацию об установленных коммутаторах на четырехтактных скутерах.

Можно выполнять подключение по специальной схеме, а можно и выполнять работу самостоятельно, предварительно перефотографировав все места подключения разъемов. Внимательность и неторопливость – главные факторы, определяющие успех выполняемых работ.
