Характеристики снегохода тайга варяг и описание агрегатов модельного ряда

Обслуживание и ремонт

Снегоходы Тайга следует обслуживать в соответствии с рекомендациями, приведенными в руководстве пользователя. Первое ТО проводится через 500 км пробега.

Основные неисправности и методы их устранения:

  1. Если коленвал вращается, но силовой агрегат не запускается, то рекомендуется проверить уровень рабочей жидкости в баке, включить механизм зажигания, вытянуть вверх кнопку и надеть колпак шнура безопасности на выключатель.
  2. Когда двигатель не развивает полную мощность, нужно очистить свечи от нагара, провести внешний осмотр механизма зажигания на наличие повреждений и дефектов.
  3. Если мотор срабатывает с перебоями, необходимо поднять крепежные винты трансформаторного устройства, заменить топливную жидкость.
  4. Расходуется большое количество топлива. Для устранения этой проблемы следует отрегулировать карбюратор, осмотреть систему питания на наличие пробоев.
  5. Сбои в работе тормозных рычагов. В этом случае рекомендуется заменить поврежденный трос или оболочку тормозного механизма.

Замена гусеницы

Для того чтобы заменить гусеницу для снегохода Тайга-500, необходимо:

  1. Слить рабочую жидкость из топливного бака.
  2. Демонтировать задний подвесной механизм, сняв защитную крышку и открутив крепежные винты.
  3. Снять глушитель.
  4. Убрать коробку передач, ведущий вал, осевой механизм.
  5. Демонтировать гусеницу.
  6. Установить новую деталь, учитывая направление вращения, которое показывает стрелка на полотне гусеничной ленты.
  7. Проверить регулировку колес ведущего типа.
  8. Приподнять заднюю часть корпуса техники и закрепить ее в этом положении.
  9. Измерить расстояние между накладкой и нижней внутренней частью гусеничного механизма.
  10. Отрегулировать натяжение (45-50 мм с каждой стороны).
  11. Запустить силовой агрегат.
  12. Проверить центрирование гусеницы с обеих сторон снегохода.
  13. Отключить двигатель.
  14. Затянуть крепежные болты натяжного колеса.
  15. Проверить работоспособность новой гусеничной ленты.

Регулировка карбюратора

Порядок действий во время регулировки карбюратора Микуни:

  1. Проверить открытие дросселей карбюраторного устройства на синхронность.
  2. Демонтировать глушитель.
  3. При помощи зеркала 140*40 мм осмотреть диффузоры карбюратора. Выжать педаль газа, если дроссели передвигаются не синхронно, отрегулировать их.
  4. Осмотреть механизм на наличие люфта на оболочке топливного привода.
  5. Провести осмотр замков, которые регулируют иголки карбюратора.
  6. Провести диагностику главного топливного жиклера.
  7. Затянуть крепежные болты до упора.
  8. Выкрутить винты жиклера на 1-1,5 оборота.
  9. Установить зазор 0,7-0,8 мм для свечей зажигания.
  10. Запустить транспортное средство, дать двигателю нагреться в течение 3-5 минут.
  11. Проехать на снегоходе 4-5 км для проверки произведенной регулировки.
  12. Заглушить мотор, проверить цвет нагара на свечах зажигания. Он должен быть темно-коричневым.
  13. Если цвет отличается от указанного, переставить замки дозирующих игл в верхнюю часть карбюратора.

Внешний вид

Дизайн имеет мужской характер – имеете достаточно агрессивные спортивные детали, представлен в строгом черном или ярком красном цвете. Впереди установлено достаточно высокое лобовое стекло, правда, достаточно узкое, не способное защитить от снега при боковых порывах ветра.

Щиток приборов минималистичен. Состоит из аналогового (стрелочного) датчика скорости и датчика топлива, контрольных ламп – все собрано в едином корпусе. Все подсветки и контрольные лампочки сделаны на светодиодах.

Корпус сделан из ударопрочного пластика АБС, хорошо показавшего себя на тест-драйвах. Кресло двойное (для водителя и одного взрослого пассажира), достаточно мягкое, но не «проваливающееся». В задней части снегохода установлена спинка и небольшие боковые поручни, за которые пассажир может держаться во время езды.

Тюнинг снегохода

Тайга Атака 2 позволяет провести много модификаций. Кроме покраски можно:

  • Усилить бампер. Боковины стоят от 9000 руб. и выше. Передний бампер – от 3600 руб.; задний – от 4500 руб.
  • Поставить кофры и сумки, крепления (например, для оружия или удочек). Стоят они в пределах 7000-10000 руб.
  • Установить лебедку. Стоит 9000-12000 руб.
  • Усилить защиту. Комплект для такого тюнинга обойдется в 13500-16000 руб. Варианты «люкс» стоят от 35000 руб.
  • Расширители лыж. стоит примерно 1350 руб.
  • Дополнительная помпа (чтобы меньше грелся при высокой загрузке). Цена — 3000 руб. и выше.

Также снегоход можно снабдить аудиосистемой. Стоит она будет в пределах 4500-6000 руб.

Автомобиль от А до Я: устройство двигателя внутреннего сгорания

Новая рубрика, готовьтесь! Будет много познавательного текста с картинками.

Двигатель внутреннего сгорания (ДВС) является сердцем автомобиля. Главная особенность этих двигателей заключается в том, что воспламенение топлива происходит внутри камеры сгорания (КС), а не в сторонних внешних агрегатах.

В процессе работы тепловая энергия, выделяемая, вследствие, сгорания топлива, преобразуется в механическую.

— легкие жидкие (газ, бензин)

— тяжелые жидкие (дизельное топливо)

— Бензиновые двигатели

Бывают двух типов: бензиновые карбюраторные и бензиновые инжекторные.

В первом случае смесеобразование (смешивания топлива с воздухом) происходит в карбюраторе или во впускном коллекторе с помощью форсунок. Далее, смесь попадает в цилиндр, сжимается и поджигается искрой от свечи.

Во втором же случае, топливо впрыскивается во впускной коллектор или в цилиндр с помощью инжекторов (распыляющие форсунки).

— Дизельные двигатели

Специальное дизельное топливо (ДТ) подается в определенный момент (не доходя до мертвых точек) в цилиндр под высоким давлением с помощью форсунки.

Движение поршня сжимает смесь еще сильнее, топливо нагревается, с последующим воспламенением горючей смеси (за счет высокого давления).

Такие двигатели характеризуются малыми оборотами и высоким крутящим моментом.

— Газовые двигатели

В качестве топлива, двигатель использует углеводороды. В основ, такие двигатели работают на пропане, но встречаются и другой газ в качестве топлива.

Главное отличие от других двигателей — высокая степень сжатия. Такие двигатели меньше изнашиваются благодаря тому, что топливо уже подается в газообразном состоянии. Также, экономичность газовых двигателей на лицо — газ дешевле бензина.

Стоит отметить и экологичность — отсутствует дымность двигателя.

— от искры (бензиновые)

— от сжатия (дизельные)

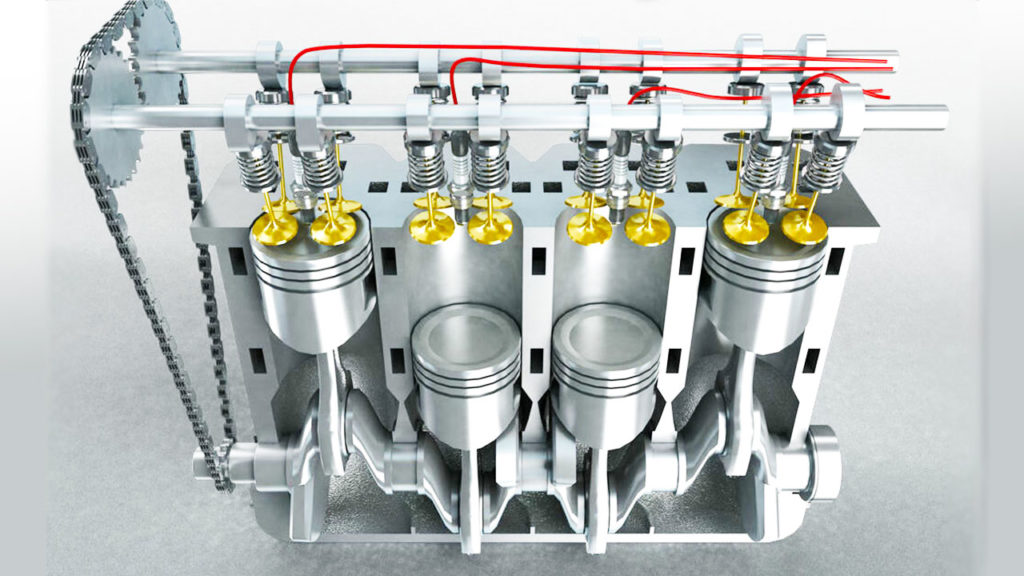

— Рядный двигатель

Наиболее распространенная компоновка, цилиндры расположены в один ряд перпендикулярно коленчатому валу. Такие двигатели просты в конструкции, но при большом количестве цилиндров — увеличивается размер двигателя в длину.

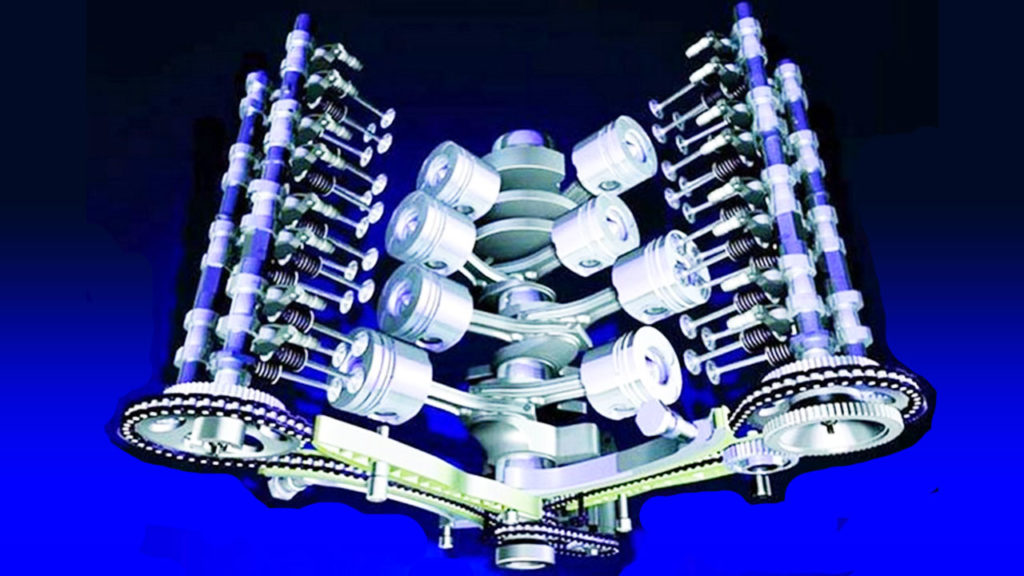

— V-образный

Для уменьшения длины агрегата, цилиндры располагают под углом от 60 до 120 градусов, при этом, продольные оси цилиндров совпадают с продольной осью коленчатого вала.

Двигатель получается довольно небольших размеров в продольном отношении (короткий).

Из минусов: довольно большая ширина двигатели и раздельные головки блока, что приводит к увеличению себестоимости при изготовлении.

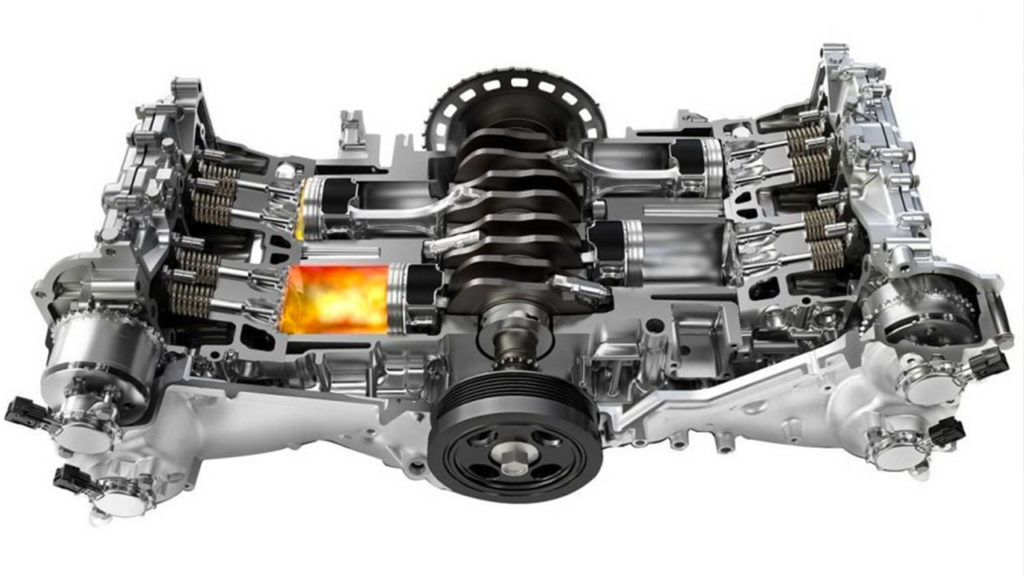

— Оппозитный

Горизонтально-оппозитный двигатель имеет меньшие габариты по высоте, что позволит снизить центр тяжести всего автомобиля. Из плюсов можно выделить: компактность, симметричность компоновки.

— VR-образный

За счет 6-ти цилиндров, расположенных под углом 150 градусов, образуется весьма компактный (узкий и короткий) двигатель. А также, этот двигатель имеет всего одну головку блока.

— W-образный

В этих двигателях соединены два ряда цилиндров в VR-исполнении.

Угол расположения цилиндров равен — 150 градусам, а сами ряды — под углом 720 градусов.

Штатный автомобильный двигатель состоит из 2-х механизмов и 5-ти систем.

Виды ГРМ

Существуют следующие виды газораспределительных механизмов: нижнеклапанный ГРМ и верхнеклапанный ГРМ. Сегодня, на современных автомобилях, используются только верхнеклапанные ГРМ, когда клапаны располагаются в головке цилиндров.

Клапан удерживается в закрытом состоянии с помощью клапанной пружины, а открывается при нажатии на стержень клапана. Клапанные пружины должны иметь определенную жесткость (оптимальную, чтобы не увеличивать ударную нагрузку на седло клапана) для гарантированного закрытия клапана во время работы.

Чтобы снизить потери на трение в ГРМ применяют ролики, которые установлены на рычагах и толкателях привода клапанов. Применение роликов в клапанном механизме заменяет трение скольжения, на трение качение, что значительно уменьшает потери на привод клапанов.

При открытии впускного клапана проходит топливно-воздушная смесь (или воздух) наполняя цилиндр двигателя. Чем больше площадь проходного сечения, тем полнее заполнится цилиндр, что приводит к повышению выходных показателей цилиндра при рабочем ходе. Для улучшения очистки цилиндров от продуктов сгорания увеличивают диаметр тарелки выпускного клапана. Правда, размеры тарелок клапанов ограничены размером камеры сгорания, выполненной в головке цилиндров. Многое также зависит от регулировки клапанов.

Применение четырех клапанов на цилиндр началось еще в 1912 г. на двигателе автомобиля PeugeotGranPrix. Широкое использование такой схемы в серийном производстве легковых автомобилях началось только в конце 1970-х гг. Сегодня ГРМ с четырьмя клапанами на цилиндр стали практически стандартными для двигателей европейских и японских легковых автомобилей.

Mercedes выпускает двигатели, которые имеют по три клапана на цилиндр, два впускных и один выпускной, с двумя свечами зажигания (по одной с каждой стороны от выпускного клапана).

Снегоход Тайга Варяг 550 V (комплектация SE)

Описание модели «Снегоход Тайга Варяг 550 V (комплектация SE)»

Многоцелевой утилитарный снегоход класса WideTrack с хорошим соотношением цены и функциональности. Отличительная особенность модели – практически идеальная сбалансированность. Благодаря низкому центру тяжести общий центр масс совпадает с приводной осью снегохода. Двигатель и другие технические компоненты в подкапотном пространстве аналогичны флагманской модели ТАЙГА ВАРЯГ 550 V.

Передняя подвеска – телескопическая с ходом 150 мм. Ход задней подвески 190 мм. Гидропневматичсекий амортизатор с пружинами кручения обладает достаточным запасом энергоёмкости, чтобы обеспечить снегоходу плавный ход на любой поверхности.

ТАЙГА ВАРЯГ 550 V SE комплектуется гусеницей Composit шириной 500 мм.

Модель оснащена двухуровневым сиденьем, обогревом рукояток и курка газа, механическим тормозом, фаркопом.

Снегоход демонстрирует хорошие тяговые характеристики.

Вы ищете золотую середину между желаниями «выжать» из снегохода всё до последней капли и купить машину подешевле, чем флагманская модель? Присмотритесь к ТАЙГА ВАРЯГ 550 V SE: мощность двигателя в сочетании с задней подвеской, рассчитанной на перевозку тяжёлого груза, создают хороший баланс ценой снегохода.

Снегоход ТАЙГА ВАРЯГ 550 V SE успешно прошел европейскую сертификацию и подтвердил соответствие европейскому техническому законодательству и требованиям по безопасности. На данную продукцию выдан Сертификат соответствия СЕ (Certificate of Conformity) с правом экспорта на внутренний рынок Европейского Союза.

В конструкции использована полезная модель № 121331. Внешний вид и комплектация модели может отличаться от представленного на фотографиях.Особенности:

  • Передняя подвеска – телескопическая с ходом 150 мм
  • Ход задней подвески 190 мм. Гидропневматический амортизатор с пружинами кручения обладает достаточным запасом энергоёмкости, чтобы обеспечить снегоходу плавный ход на любой поверхности.
  • Для высокого уровня проходимости снегоход комплектуется гусеницей шириной 500 мм и грунтозацепами высотой 22 мм.
  • Электроростартер дублируется ручным запуском двигателя
  • Головная галогеновая фара с FF-рефлектором выдает мощный, хорошо направленный световой луч, освещая путь в темное время суток
  • Фаркоп входит в базовую комплектацию и позволяет буксировать прицеп весом до 250 кг.

Характеристики:

  • Модель РМЗ-550
  • Объем, см3 / Цилиндры 553 / 2
  • Мощность, л.с. 55
  • Тип 2-тактный
  • Диаметр цилиндра × ход поршня, мм 76х61
  • Топливная система 2-х карбюраторная
  • Карбюратор / тип Mikuni / поплавковый
  • Охлаждение Воздушное
  • Система выпуска Глушитель с резонатором
  • Система впуска Лепестковый клапан
  • Система смазки Совместная
  • Максимальная скорость, км/ч 80
  • Трансмиссия Вариатор, пониженная, повышенная, реверс, нейтраль
  • Тормозной механизм Механический, дисковый
  • Система запуска Электрическая и ручная (в комплектации аккумулятор не предусмотрен)
  • Зажигание CDI (емкостное программируемое зажигание)
  • Электростартер Есть
  • Реверс Есть
  • Обогрев ручек руля и курка газа Есть
  • Фара Галогеновая, 55/60
  • Спидометр / одометр Есть
  • Обогреватель ручек Нет
  • Емкость масляного бака, л —
  • Топливный бак, л 40
  • Тип пер. подвески Телескопическая
  • Ход пер. подвески, мм 150
  • Амортизатор передней подвески Гидропневматический однотрубный
  • Передний амортизатор движителя —
  • Тип зад. подвески Склизовая
  • Ход зад. подвески, мм 190
  • Задний амортизатор движителя Гидропневматический однотрубный
  • Колея лыж, мм 960
  • Гусеница, Д×Ш×В, мм 3968х500х22
  • Кол-во мест 1 / 2
  • Габариты снегохода, Д×Ш×В, мм 2990х1050х1380
  • Сухая* масса, кг 295

* Неснаряженная (сухая) масса — масса транспортного средства, не заправленного топливом, маслами, технологическими жидкостями, без комплекта ЗИП, водителя, пассажиров и груза.Снаряженная масса — масса транспортного средства, заправленного топливом и маслом, с комплектом ЗИП.Полная масса — снаряженная масса транспортного средства с водителем, пассажирами и багажом.

Классификация автомобильных двигателей внутреннего сгорания

Бензиновый двигатель автомобиля. Для работы такого устройства используется бензин, различающийся октановым числом. Так как агрегат оснащён принудительной системой поджога топливной смеси посредством электрической искры. Такие типы двигателей могут быть как карбюраторными (стали всё реже использоваться из-за не экономичности расхода топлива, неэкологичности, плохой эффективности смешивания энергоресурсов), так и инжекторными (благодаря наличию форсунок, установленных в системе впуска, отличается небольшим расходом топлива и большей экологичностью).

Двигатель автомобиля дизельного типа. Работают по принципу воспламенения дизтоплива с воздухом в момент нагрева при высоком давлении. В результате такие типы моторов более экономичны в отличие от бензиновых. Так как расход топлива уменьшается за счёт высокой степени его сжатия в цилиндрах. Благодаря отсутствию дроссельных заслонок, поступление воздуха осуществляется более эффективно.

Гибридный двигатель. Такой тип двигателя стал набирать большую популярность за последние несколько лет. Довольно эффективный агрегат, отличающийся повышенной экономичностью энергоресурсов. При этом его мощность увеличивается за счёт комбинирования двух типов агрегатов. Так как его конструкция состоит из двух двигателей. Одним из которых выступает двигатель внутреннего сгорания, и электромотора или нескольких устройств данного типа. Работа которых основывается на подпитке от ёмкой аккумуляторной батареи.

В процессе изготовления транспортных средств, возникает немало сложностей. Связанных с размещением силового агрегата, а также с уменьшением его веса и т.п. Это привело к тому, что ДВГ могут иметь разные виды по компоновке.

Газовый двигатель

Газовые двигатели на сегодняшний день в автоиндустрии в чистом виде почти не используются, поскольку частые поломки моторов, стали причиной полного отказа от них. Вместо этого, газовые установки зачастую можно встретить на бензиновых автомобилях, что значительно экономит расход денег на горючее.

Газ с баллона подаётся на редуктор, который распределяет топливо по цилиндрам, а затем горючее попадает непосредственно в камеры сгорания. После этого с помощью свечей зажигания газ воспламеняется. Единственным недостатком использования газовой установки считается то, что мотор теряет 20% своего потенциального ресурса.

Видео

Модель имеет высокую проходимость, которая обусловлена плавным ходом и увеличенной площадью контакта гусениц с поверхностью. Благодаря этому снегоход отлично справляется практически на любой поверхности, а закопать его в глубоких снегах является довольно сложной задачей.

Данный снегоход идеально подойдет для снежного бездорожья. Он использует заднюю одноамортизаторную подвеску, с возможностью регулировки под определенный тип поверхности и типа проделываемых работ. Эта подвеска имеет пружины кручения. Все это в совокупности с широким контактом гусеничной ленты наделяет модель повешенной устойчивостью и многофункциональностью при эксплуатации.

Передняя подвеска машины телескопического типа и имеет увеличенный ход, которая была специально предусмотрена для эксплуатации на пересеченных местностях и лесных бездорожьях. Помимо электрического стартера и обогрева рукояток руля с курком газа также имеется еще и световая розетка.

Светодиодная задняя оптика устойчива к различным вибрациям, долговечна и обладает довольно высокой яркостью света. Благодаря этому заменить машину можно даже в очень суровых условиях видимости. Катки гусеницы были заменены на пластиковые, что позволило существенно облегчить машину и придать ей законченный вид.

За все время серийного производства и эксплуатации снегоход TAYGA PATRUL 550 SWT получил большое количество различных отзывов. Как заявляет большинство владельцев, данный снегоход обладает довольно высокими тяговыми характеристиками, что в работе на пониженной передаче позволяет буксировать весьма тяжелый груз. В целях обеспечения оптимальной работы силовой установки машины и для уверенности при пробегах на дальние дистанции производитель применил усовершенствованную систему зажигания, которая отлично справляется со своей работой даже в самых суровых погодных условиях.

Классификация ДВС

В ходе эволюции таких двигателей они разделились на несколько типов:

Поршневые ДВС

Для этих моторов свойственно расположение рабочей камеры в цилиндрах и преобразование тепловой энергии в работу с помощью механизма из кривошипов и шатуна. Этот механизм передаёт двигательную энергию на коленвал.

Существует деление поршневых двигателей:

  • на карбюраторные (с формированием смеси воздуха с топливом внутри карбюратора, дальнейшим впрыскиванием внутрь цилиндра и воспламенении в нём от искры, создаваемой свечой зажигания):
  • инжекторные, с подачей смеси непосредственно в коллектор впуска посредством форсунки под контролем управляющего блока на электронике, и тоже воспламенением от свечи:
  • дизельные, где смесь воздуха и топлива воспламеняется при отсутствии свечи, от сжимания воздуха, нагревающегося от давления и температуры, которая превышает температуру горения, тогда как впрыск топлива внутрь цилиндров происходит посредством форсунок.

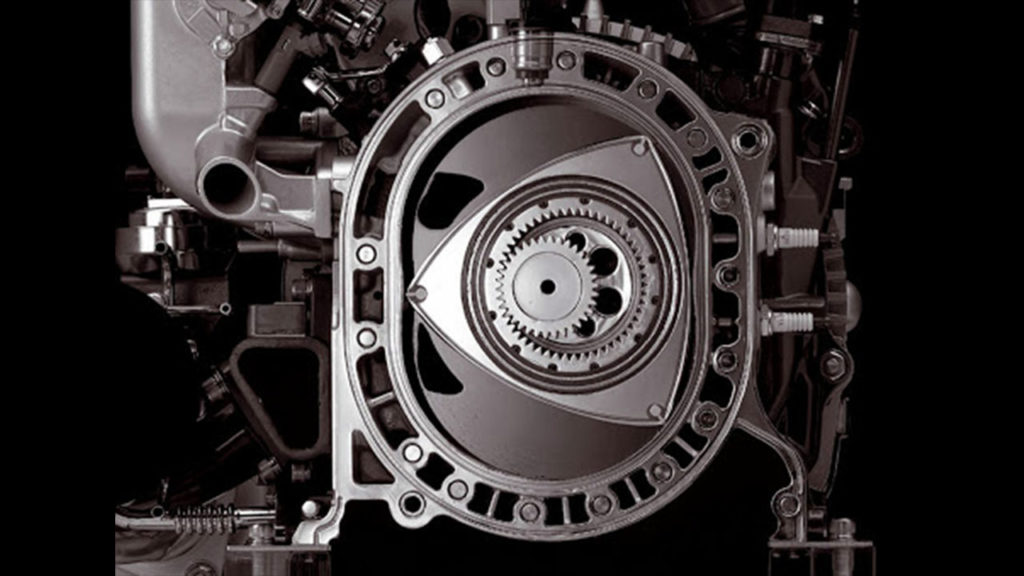

Роторно-поршневые ДВС

http://zewerok.ru/dvigatel-vankelya/

В таких двигателях тепловая энергия преобразуется в работу путём вращения ротора, который имеет специальные профиль и форму. Его вращают выхлопные газы.

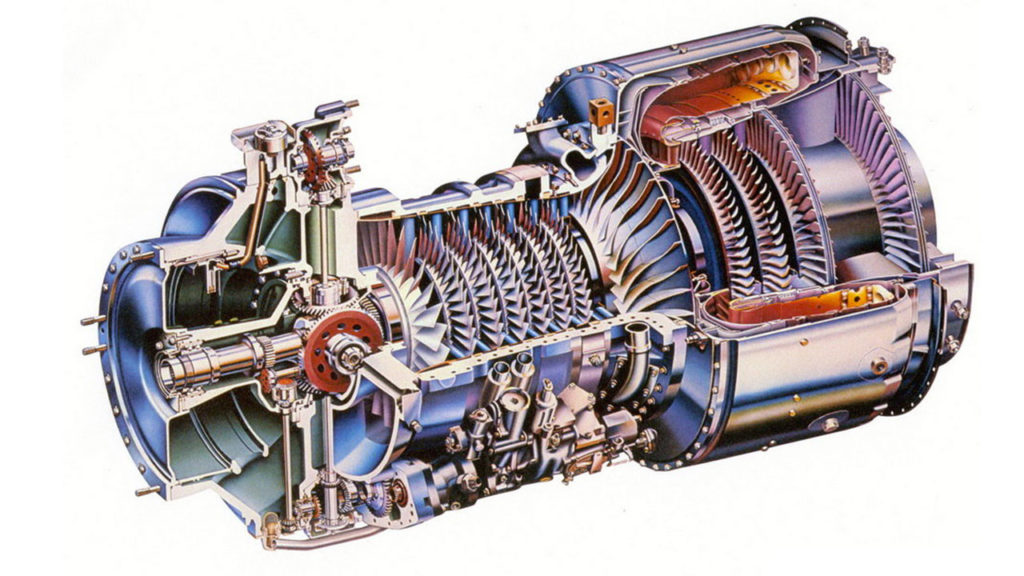

Газотурбинные ДВС

https://www.drom.ru/

Эти моторы отличаются тем, что тепловая энергия в них трансформируется в работу через роторное вращение. При этом имеет специальные лопатки клиновидной формы. Именно он движет турбинный вал.

Самые надёжные, неприхотливые и экономичные в вопросах расходования горючего и потребности в постоянном техническом обслуживании, — моторы поршневого типа.

По предназначению

Выделяют:

  • главные ДВС (к ним относятся, в частности, агрегаты в тракторах, машинах, а также самоходные шасси)
  • ДВС вспомогательного назначения (служащие пусковыми устройствами для главных двигателей — дизелей).

По принципу функционирования

ДВС бывают дизельными и карбюраторными.

Карбюраторные двигатели. Топливно-воздушная смесь в них образуется в карбюраторе, которая воспламеняется  от энергии электрического разряда.

В дизельных двигателях рабочая смесь получается непосредственно внутри цилиндров. Это называют внутренним смесеобразованием. Воспламенение топливной смеси происходит от высокой температуры воздуха, находящегося под высоким давлением в рабочей камере цилиндра.

По способу осуществления рабочего цикла

ДВС делятся на четырехтактные и двухтактные.

Для четырехтактных двигателей характерно последовательное чередование тактов впуска, сжатия, рабочего хода и выпуска. Это происходит в течение четырех ходов поршня и двух оборотов коленчатого вала.

У двухтактных двигателей весь процесс протекает за два такта. Поэтому рабочий цикл у них протекает за два хода поршня и один оборот коленчатого вала.

По виду применяемого топлива

ДВС разделяются на:

  • работающие на жидком топливе (дизельном, бензине)
  • -работающие на газообразном топливе (генераторный, природный и другие газы).

По числу цилиндров

  • одноцилиндровые (например, П-350)
  • многоцилиндровые (двух-, трех-, четырех-, шести-, восьми-, двенадцати- и шестнадцати-цилиндровые). Трех-, двенадцати- и шестнадцати-цилиндровые двигатели применяются редко.

По расположению цилиндров

рядные или линейные, когда цилиндры расположены в один ряд;

https://zen.yandex.ru/media/id/5d2f518dcfcc8600ad6de3f3/principy-raboty-dvs-5d3075d9fe289100ace1cc8a

двухрядные — V-образные, у которых два ряда цилиндров расположены под углом друг к другу;

https://qriosity.ru/car-engine/index.html

оппозитные, когда цилиндры одного ряда располагаются напротив (через 180°) второго ряда.

https://automotolife.com/

По назначению

По назначению двигатели делятся на:

  • стационарные промышленного назначения —для установок на электростанциях, насосных станциях и т. д.;
  • наземно-транспортные — тепловозные, автомобильные, тракторные, двигатели дорожных и транспортно-погрузочных машин и т. п.;
  • судовые — главные двигатели (реверсивные и нереверсивные), вспомогательные (для привода вспомогательных механизмов судовой силовой установки);
  • авиационные.

Классификация двигателей внутреннего сгорания

2-х тактный двигатель внутреннего сгорания Двигатели внутреннего сгорания могут быть классифицированы по следующим признакам:

  • 1) по числу тактов за рабочий цикл — четырех- и двухтактные. В четырехтактных двигателях рабочий цикл совершается за четыре хода поршня
  • (такта), или за два оборота коленчатого вала, а в двухтактных — за два хода поршня, или один оборот коленчатого вала;
  • 2) по термодинамическому циклу — двигатели с подводом теплоты при постоянном объеме (карбюраторные и газовые), с подводом теплоты при постоянном давлении (компрессорные дизели), со смешанным подводом тепла: частично при постоянном объеме и частично при постоянном давлении (бескомпрессорные дизели);
  • 3) по способу смесеобразования — двигатели с внешним смесеобразованием, в которых рабочая смесь образуется вне цилиндра с помощью карбюратора (карбюраторные двигатели) или смесителя (газовые двигатели), и с внутренним смесеобразованием, в которых рабочая смесь образуется внутри цилиндра распыливанием топлива в камере сгорания (дизели);
  • 4) по способу воспламенения рабочей смеси — двигатели с воспламенением смеси от постороннего источника — электрической свечи (карбюраторные и газовые) и двигатели с воспламенением смеси от сжатия (дизели);
  • 5) по роду применяемого топлива — двигатели, работающие на легком топливе (бензин, лигроин, керосин), на тяжелом топливе (дизельное топлив, моторное топливо, газойль), на газообразном топливе (природный и генераторный газ);
  • 6) по быстроходности — тихоходные и быстроходные. Показателем быстроходности двигателя является средняя скорость поршняСт

где S

— ход поршня, м;п — частота вращения коленчатого вала, об/мин.

За один оборот поршень совершает 2п

ходов, г.е.

При Ст 6,5 м/с двигатели считаются тихоходными, при Ст > 6,5 м/с — б ыстрохо д н ы м и;

  • 7) по частоте вращения коленчатого вала — малооборотные (до 250 об/мин), повышенной оборотности (250—750 об/мин), среднеоборотные (750— 1500 об/мин), высокооборотные (свыше 1500 об/мин);
  • по числу цилиндров — одно- и многоцилиндровые (двух-, трех-, четырехцилиндровые и т.д.);

  • 9) по расположению цилиндров — двигатели с однорядным вертикальным, V- и W-образным расположением цилиндров и т.п. (рис. 16.1);
  • 10) по конструкции поршня — тронковые и крейцкопфные (рис. 16.2).

Поршень в тронковых двигателях (рис. 16.2, а)

непосредственно соединен с шатуном, и его нижняя тронковая часть служит ползуном, передающим давление поршня на стенки цилиндра. В крейцкопфных двигателях (рис. 16.2,6) поршень посажен на шток1, соединенный со специальным ползуном (крейцкопфом)2. Последний перемещается по направляющим3, которые воспринимают боковое давление.

Рис. 16.1.Схемы двигателей:а —

однорядные;б — V-образные;в — сдвоенные, с параллельным расположением рядов;г — звездообразные;д — с противоположно движущимися поршнями;е — Д-образные

Рис. 16.2.

Схемы ДВС:

а —

тронкового;б — крейцкопфного:1 — шток;2 — ползун (крейцкопф);3 — направляющие

К преимуществам тронкового двигателя относятся меньшая высота и меньший вес подвижных деталей, что особенно важно для быстроходных двигателей. Недостатком двигателей такого типа является сильный эллиптический износ цилиндра;

  • 11) по наличию устройства ,изменяющего направление вращения коленчатого вала , — реверсивные и нереверсивные;
  • 12) по назначению — автомобильные, тракторные, тепловозные, судовые, стационарные и т.д. Специально для подъемно-транспортных машин ДВС не выпускают.

По ГОСТ Р 53638—2009 каждому типу двигателя присваивается условное обозначение Входящие в него буквы означают: Ч — четырехтактный; Д — двухтактный; Р — реверсивный (отсутствие буквы Р указывает на то, что двигатель нереверсивный); С — судовой с реверсивной муфтой; II — с редукторной передачей; Н — с наддувом.

Цифры, стоящие перед буквами, указывают число цилиндров, а после них — диаметр цилиндра (в числителе) и ход поршня (в знаменателе) в сантиметрах. Например, марка двигателя 6ЧРП 25/34 расшифровывается так: шестицилиндровый четырехтактный реверсивный с редукторной передачей с диаметром цилиндра 25 см и ходом поршня 34 см.

Описание снегохода «Буран» А/АЕ

Данные снежные машины долгие годы способствуют любителям активного отдыха передвигаться по заснеженным местам. «Буран» признан одним из лучших отечественных снегоходов. Конструктивная база техники не поддавалась глобальным изменениям уже порядка 45 лет. Но, современные «Бураны» модернизированы и наделены современными опциями и технологиями. Основными преимуществами данной модели считается высокая надежность и простота в обслуживании, эксплуатации.

За счет прочной рамы снегохода «Буран», гусениц и одной лыжни любитель активного отдыха может добраться в труднодоступные, зимние красоты. Простое управление позволяет ездить на снежной машине даже новичку. Система управления позволяет с легкостью маневрировать в густом лесу.

Что означает маркировка «А/АЕ»? – первая буква алфавита говорит про модель с короткой платформой. Литера «Е» обозначает функцию электростартера. Принято считать, что модель «Буран А» – это классический снегоход. Ввиду многочисленных просьб поклонников снежной машины, современный «Буран» остался в своем прежнем облике.

В свою очередь «Буран АЕ» на сегодняшний день усовершенствован. Изменения коснулись внешнего вида капота, его крепления. После откидывания багажника, открывается доступ к основным узлам снегохода. Комфортное и мягкое сиденье делает поездки максимально уютными. Ознакомившись с основной информацией, перейдем к обзору усовершенствованной модели «Буран А/Е».

Это интересно: ТОП-3 модификаций снегоходов Dingo (Динго) и их технические характеристики: читаем главное

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
