Выявление неисправностей и ремонт электрооборудования мопеда Дельта

  1. Отсутствие искры или ее силы не достаточно для зажигания. Для этого следует выкрутить свечу и оценить ее внешний вид. Также следует проверить наличие искры в вывернутом состоянии.
  2. При поиске неисправности в системе зажигания следует установить рабочую свечу и попытаться завести двигатель.
  3. С помощью мультиметра следует проверить контакт двигателя с рамой.
  4. Оценить работоспособность генератора можно на основании измерения сопротивления катушки. Сопротивление измеряется между массой и проводом черного цвета с красной полоской. Если сопротивления нет или оно очень низкое, виноват в неполадках генератор. Для подтверждения этого факта следует демонтировать генератор и проверить сопротивление непосредственно на катушке.
  5. Если генератор рабочий, проверяем целостность цепи. Схема электрооборудования мопеда Дельта позволяет определить порядок выполнения поиска неисправностей и их устранение.
  6. Затем проверяется сопротивление на выводах блока зажигания. Поскольку данный элемент ремонту не подлежит, при выявлении неполадок, его следует заменить.

Также могут быть нарушения в системе зарядки аккумулятора. Признаком неполадок будет постоянно разряженная батарея. Причиной может быть нарушение системы питания. Выявление проблем совершается с использованием мультиметра.

При повреждении системы питания ток не поступает на аккумулятор. Пока батарея не разрядится, скутер будет работать, а дальше двигатель можно будет завести, только зарядив аккумулятор или заменив его на новый.

Электрическая схема мопеда Дельта упрощает процесс поиска неисправностей. При выполнении сварочных работ следует помнить, что, не отсоединив коммутатор можно запросто уничтожить все электрооборудование.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Коммутатор

Для проверки коммутатора нам потребуется контрольная лампа — это обычная лампочка на 12 Вольт с выведенными проводками для удобства подключения. Контрольную лампочку и подключаем ее одним концом к проводу массы, вторым к проводу катушки зажигания. Крутим стартером двигатель.

Если лампочка загорится — коммутатор и его проводка исправны. Если лампочка гореть не будет, значит неисправен коммутатор, либо проводка коммутатора. Для того чтобы быть на 100% уверенным, что дело не в коммутаторе — я рекомендую его заменить на заведомо исправный. Коммутатор для китайских мопедов стоит недорого, если вдруг окажется что старый коммутатор исправен — пусть лежит у вас до «прозапас» до следующей проверки.

4. Принципиальные схемы электрооборудования

В основном на всех скутерах электрические схемы идентичны между собой, различаются только набором потребителей электроэнергии, наличием тахометра, сигнализации и т. п.

Почему-то именно электрооборудование часто вызывает наибольшие трудности с пониманием, хотя вроде ничего сложного здесь нет. Чтобы в нем разобраться, достаточно минимальных знаний по электротехнике. Итак, начнем с того, что общая электросхема скутера состоит из трех автономных частей: схемы зажигания, схемы освещения/сигнализации и схемы питания стартера.

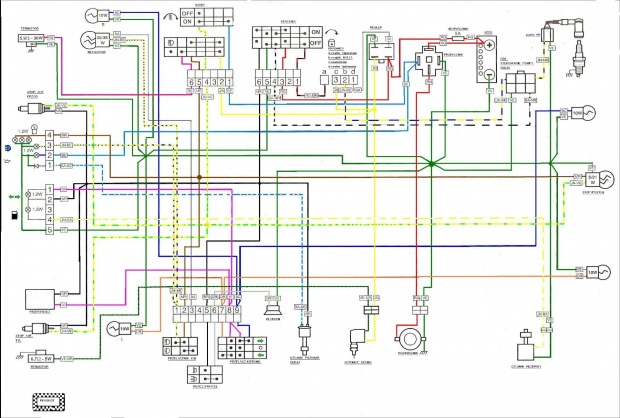

Общая схема электрооборудования скутера без злектростартера

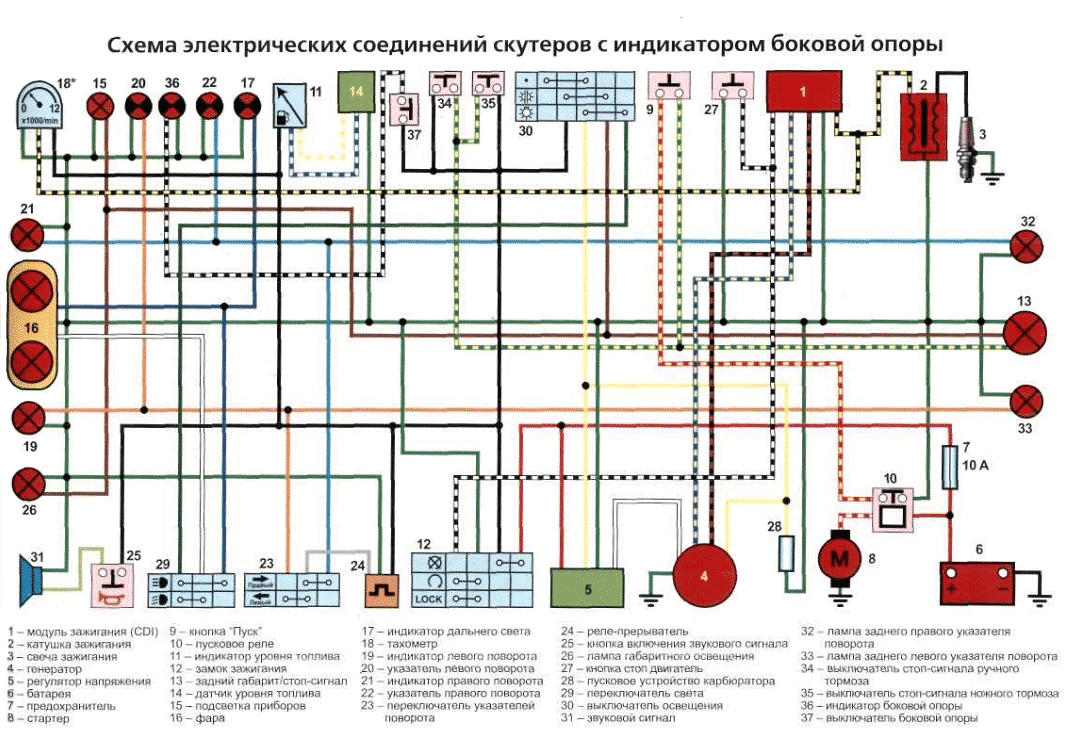

Общая схема электрооборудования скутера с электростартером

Примечание:

Для обозначения цветов проводов используются следующие сокращения: W – белый, В – черный, R – красный, Br – коричневый, У – желтый, BI – синий, G – зеленый, Р – розовый, Gr – серый, О – оранжевый. При этом первая часть обозначения указывает основной цвет провода, вторая (если имеется) – цвет полос.

Примечание:

Из-за того что производители мототехники постоянно вносят изменения, реальный цвет проводов может отличаться от приведенного на схеме.

Схема зажигания

1 – свеча зажигания

2 – катушка зажигания

3 – коммутатор (упрощенная схема)

4 – ротор генератора

5 – обмотка зажигания

6 – датчик

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора.
К находящейся под ней клемме подключают массу

Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической.
Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания.
Та, что находится под ней, также соединяется с минусовым проводом (массой).
К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор.
К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

  • Двигаемся слева направо, сначала верхний ряд, затем нижний.
  • Здесь провод от датчика генератора идет, как и в предыдущем варианте.
  • Далее идет провод катушки зажигания.
  • И в конце «глушилка» замка зажигания.

Нижний ряд:

  • Первые две клеммы – минусовой провод, «масса».
  • К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

  • Датчик Холла.
  • Катушка зажигания.
  • Масса.
  • Блокировка замка зажигания.
  • Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

  • Оранжевый должен вести к катушке зажигания и генератору.
  • Черный – к замку зажигания.
  • Фиолетовый – датчик Холла.
  • Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Типы коммутаторов на скутер

Перед тем как подключать коммутатор, важно знать, какой тип требуется вашему скутеру. Если подключить не то устройство или сделать это неправильно, коммутатор тут же выйдет из строя

Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно. Стоит начать с того, что DC по размеру значительно больше.

AC CDI встречается намного чаще. Его устанавливают на большинство китайских и некоторые японские модели транспортных средств. Чаще всего такой коммутатор встречается на тех скутерах, которые имеют двигатель 139QMB или 157QMJ.

Немного другой AC коммутатор ставится на мопеды «Альфа», «Дельта», другую технику с мотором 1P39FMB. Такой коммутатор работает от катушки генератора, ему требуется переменное напряжение

DC имеет другой тип питания – от аккумулятора, поэтому у него

12V, и если подключить его к генератору, коммутатор сломается. AC в этом плане более выносливый, скорее всего, он просто не будет работать, пока вы не подключите его правильно.

Схема двигатель скутера 150 кубов

Схема двигателя китайского производства на 150 кубовый 157QMJ скутер

Подробное описание и разборка двигателя для ремонта скутера в описании указаны все элементы

Двигателя скутера для кап ремонта и регулировки данного агрегата.

1 Половина картера правая в сборе2 Сайлентблок передний3 Прокладка картера4 Половина картера левая в сборе5 Втулка6 Сайлентблок задний7 Трубка8 Шпилька 8×187.59 Шпилька 8×195.510 Подшипник 620111Подшипник 600412 Манжета 19.8x30x513 Манжета 27x42x714 Штифт 8×1415 Болт М6х5016 Подшипник 600217 Вал тормоза18 Кольцо 7.5×1.519 Гайка М820 Болт сливного отверстия21 Шайба М1222 Рычаг тормоза

1 Пластина ограничительная2 Полушкив левый3 Втулка наружная4 Полушкив правый5 Ролик6 Болт М6х147 Пластина8 Кронштейн9 Шестерня приводная стартера10 Пружина11 Шестерня кикстартера12 Вал шестерни кикстартера13 Пружина вала14 Вал кик-стартера15 Втулка 12x16x1216 Втулка 14x18x1617 Пружина кикстартера18 Штифт 4.519 Ролик 3×8.520 Шайба 12 мм21 Шайба 14 мм22 Шайба 12.5 мм23 Втулка внутренняя24 Шайба 28 мм25 Гайка М1226 Шкив ведущий в сборе27 Кикстартер в сборе28 Шестерня кикстартера в сборе

1 Левая крышка двигателя2 Пластина3 Штифт 08×144 Зажим троса газа5 Зажим троса заднего тормоза6 Зажим трубки7 Прокладка крышки8 Винт 4×89 Болт М6х4010 Болт М6х6511 Болт М6х70

1 Шестерня электростартера2 Вал шестерни электростартера3 Шестерня муфты4 Корпус муфты5 Фланец муфты6 Пружина7 Колпачок8 Стартер9 Жгут электростартера10 Болт М5х811 Болт М6х1612 Болт М6х1213 Гайка М2214 Шайба 018x31x115 Штифт 05×616 Шпонка 15x14x417 Ролик 10×1018 Подшипник игольчатый 28x32x1719 Кольцо 24.4×3.120 Муфта

1 Крышка правая2 Прокладка крышки правой3 Крышка масляного фильтра4 Фильтр масляный5 Пружина фильтра6 Масляный щуп7 Зажим8 Манжета 19.8x30x59 Кольцо фильтра 030.810 Кольцо щупа 018×311 Штифт 08×1412 Болт М6х3213 Болт М6х9514 Болт М6×10015 Болт М6х11016 Болт М6х35

1 Головка цилиндра в сборе2 Блок коромысла3 Направляющая клапана впускного4 Направляющая клапана выпускного5 Прокладка головки цилиндра6 Прокладка7 Шайба прижимная8 Трубка8 Фиксатор10 Шайба11 Кольцо12 Кольцо 9.5×1.513 Шпилька М6х1814 Шпилька М6х5015 Гайка Мб16 Гайка М817 Штифт 010×1618 Болт М6×10019 Свеча зажигания

1 Крыльчатка2 Генератор в сборе3 Ротор4 Статор5 Шайба 0126 Болт М5х127 Гайка М128 Болт М6х169 Болт М6х22

Источник

Китайские мопеды

Одноплатформенные модели

Сегодняшние реалии таковы, что отечественных моделей уже и не встретишь на дорогах общего пользования.

Времена меняются, и ослабевшее знамя свободы из рук отечественных «Карпат» и «Верховин» подхватили китайские мопеды серий:Констатируем факт – продукция из Китая стала массовой и на отечественном рынке мотоциклов

  • Альфа (Alfa);
  • Дельта (DELTA);
  • Дино (Dino);
  • Ирбис (Irbis);
  • Випер (VIPER);
  • Зип Стар (Zip Star);
  • Лидер (Leader);
  • Мустанг (Musstang);
  • Бриз (Briz);
  • Динго (Dingo);

и другие аналогичные модели, оснащенные всем необходимым для поездок. Это все «соплатформенники» Дельты, выпускаемые китайским производителем Chongqing Wonjan motorcycle и компаниями, купившими у него лицензию.

Схожесть конструкции

Примечательно, что электропроводка мопеда Дельта аналогична с другими моделями, что облегчает обслуживание и увеличивает популярность транспортных средств.Кажущаяся сложной на первый взгляд, схема электрических соединений достаточно традиционна

Видео в этой статье даст информацию относительно обслуживания схожих моделей. Для изделий с панелью приборов, содержащей тахометр, публикуем часть схемы, имеющей различия и в органах управления. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения.На фотографии представлена часть электрической схемы модели Дельта с тахометром

четверг, 28 сентября 2020 г.

Схема карбюратора на 139qmb

Выходные каналы карбюратора. «Каналы впрыска топлива» — используются в момент открывания дроссельной заслонки, то есть используются как переходные в моментах закрывания\открывания заслонки

Ограничительный винт дроссельной заслонки.

Информация с поста на одном автомобильном форуме, касательно такого же винта, но на автомобильном карбюраторе:

А как же вот это (цитата из букваря по Daewoo Nexia):. Начальное положение дроссельной заслонки приотпущенной педали акселератора отрегулировано и зафиксировано ограничительнымвинтом на заводе-изготовителе. Это положение заслонки обеспечивает достаточныйрасход воздуха во впускном трубопроводе для установки запорного элемента КХХ втребуемое дискретное положение при автоматической регулировке частоты. Следуетотметить, что применительно к данному двигателю, начальное положение дроссельнойзаслонки нельзя рассматривать как положение соответствующее минимальной частотехолостого хода. Головка ограничительного винта холостого хода закрыта колпачком.ПредупреждениеЗапрещено снимать защитный колпачок ограничительного винта и производитьрегулировку. Неправильная регулировка может привести к повреждению КХХ иликорпуса дроссельной заслонки. .

Винт упора дроссельной заслонки, не предназначен для регулировки холостых оборотов! Этот винт ограничивает ход заслонки, для предотвращения её изнашивания\заклинивания.
По мануалу, стандартная настройка регулировочного винта холостых оборотов: два оборота +\- 1\4

Проверьте все уплотнительные кольца на предмет повреждений. Замените, если это необходимо. Плохое уплотнение в месте посадки обогатительного клапана, очень негативно сказывается на стабильной работе карбюратора и соответственно двигателя.

При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.

Отличное видео с анимационной демонстрацией работы карбюратора:

Возможные неисправности карбюратора CVK

1.Двигатель трудно запускается

— Нет искры -Плохая компрессия

2. Нет топлива в карбюраторе

-Закрытая топливная магистраль -Закрытый топливный фильтр -Заблокирована вакуумная линия -Повреждена\порвана вакуумная линия -Засорилась впускная игла -Уровень поплавка установлен слишком высоко

Уровень поплавка: при таким расположении поплавка игла должна только-только запирать топливную магистраль.

карбюратор находиться в перевёрнутом состоянии, поплавок давит на иглу собственным весом. Замер производился от центра выступающего шва поплавка и до горизонтальной плоскости на корпусе карбюратора, фото ниже.

ориентиры для замера положения поплавка

Так же стоит уделить внимание самой игле, поплавка. На ней иметься подпружиненный упор ил правильно сказать шток, через который язычок поплавка давит на иглу

Так вот при наладке карбюратора или ремонте нужно обращать на этот упор внимание. Случается, при долгом простое техники, этот подпружиненный шток прихватывает и он не играет на пружине. Если такое случилось, нужно его разрабатывать применив жидкие ключи или солярку. Если, шток закис намертво, лучше заменить иглу.

Сжатый упор иглы

При строго горизонтальном положении, выступающей линии на поплавке и линии на выпускном тракте карбюратора, подпружиненный упор иглы поплавка, должен занять среднею позицию.

3. Слишком много топлива для двигателя

-Загрязненный воздушный фильтр -Утечка воздуха во впускном коллекторе -Неисправен обогатительный клапан(заклинил или плохое уплотнение в месте его посадки ) -Заблокирован воздушный канал в карбюраторе

4. Слишком богатая или слишком белдная смесь воздуха / топлива

-Неисправен обогатительный клапан(заклинил или плохое уплотнение в месте его посадки ) -Затянутый винт холостого хода -Поплавковая игла застряла или загрязнена -Высота поплавка слишком высокая или слишком низкая -Заблокированный канал воздуха в карбюраторе -Загрязнен воздушный фильтр -Подсос воздуха в карбюраторе или коллекторе

5. Двигатель не ускоряеться

-Плохая искра -Винт воздушной смеси слишком затянут -Неисправен ускорительный насос

6. Почти не реагирует на ручку газа

-Слабая искра/плохое воспламенение -Заблокированная топливная магистраль -Заблокированный топливный фильтр -Плохое топливо -Вода в топливе -Подсос воздуха в карбюраторе или коллекторе -Неисправен обогатительный клапан -Затруднено движение топлива в карбюраторе -Вакуумная заслонка застряла -Поврежденная вакуумная диафрагма -Грязь в карбюраторе

Как проверить стартер скутера?

Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.

Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.

Типы коммутаторов на скутер

Перед тем как подключать коммутатор, важно знать, какой тип требуется вашему скутеру. Если подключить не то устройство или сделать это неправильно, коммутатор тут же выйдет из строя

Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно. Стоит начать с того, что DC по размеру значительно больше.

AC CDI встречается намного чаще. Его устанавливают на большинство китайских и некоторые японские модели транспортных средств. Чаще всего такой коммутатор встречается на тех скутерах, которые имеют двигатель 139QMB или 157QMJ.

Немного другой AC коммутатор ставится на мопеды «Альфа», «Дельта», другую технику с мотором 1P39FMB. Такой коммутатор работает от катушки генератора, ему требуется переменное напряжение ~ 160V.

DC имеет другой тип питания – от аккумулятора, поэтому у него ~ 12V, и если подключить его к генератору, коммутатор сломается. AC в этом плане более выносливый, скорее всего, он просто не будет работать, пока вы не подключите его правильно.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Отличия электропроводки с тахометром и без

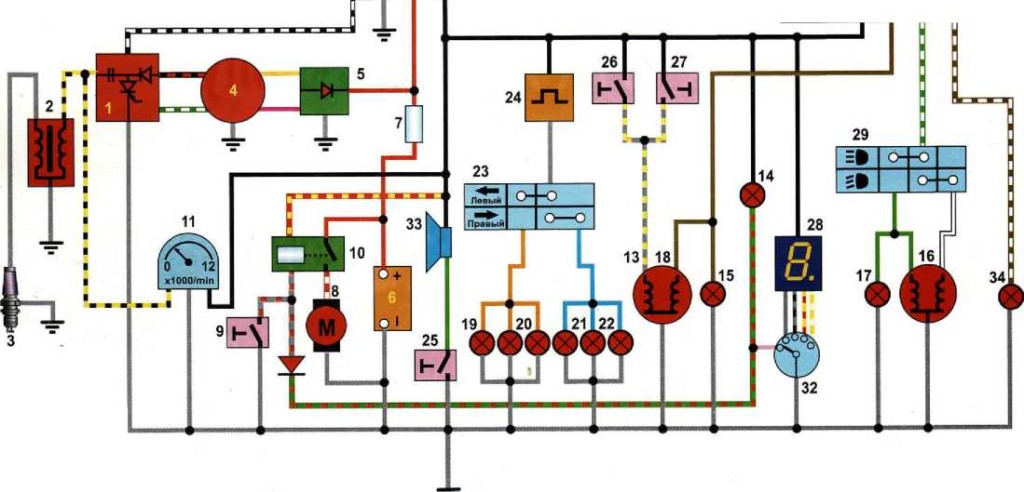

Наличие тахометра, подключенного к электропроводке Alpha или Delta, позволяет отслеживать интенсивность работы вашего мопеда. Поэтому лучше выбирать спидометр с этим устройством. Только тахометр может измерить такой показатель, как частота движения различных вращающихся деталей. Например, вала. Без тахометра на приборной панели будет отображаться только мгновенная скорость движения вашего транспортного средства.

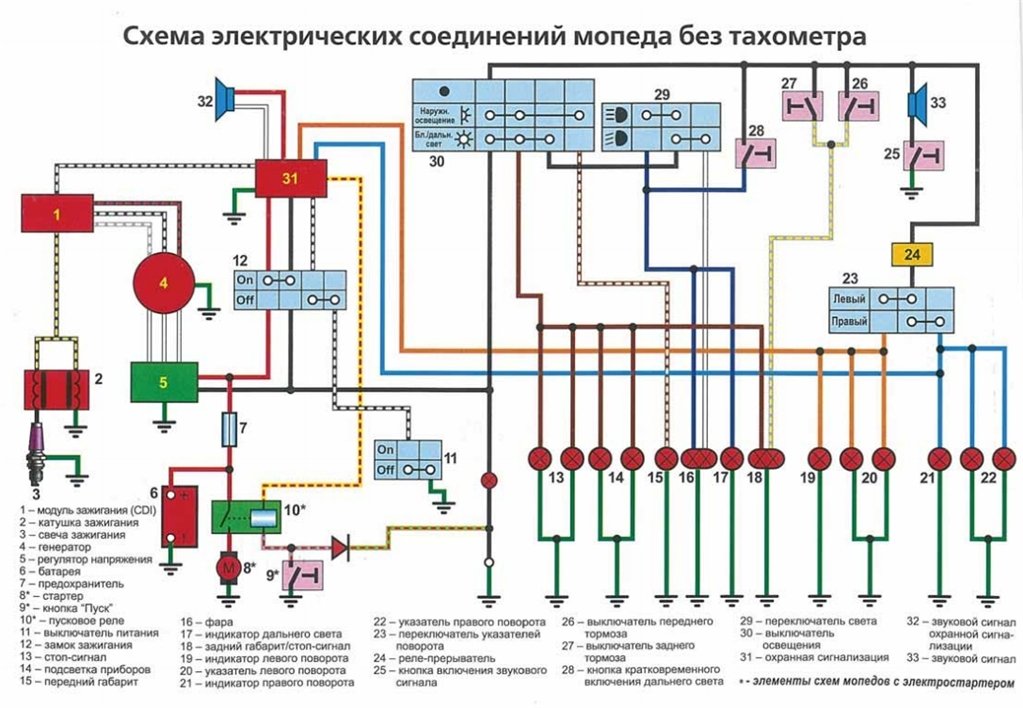

На вышеприведенной схеме электрических соединений мопедов «Альфа» и «Дельта» видно, что тахометр подключается желтым и зелеными проводами. Если ваша модель не включала в себя данный измерительный прибор изначально, вы можете улучшить проводку мопеда, используя предоставленную схему.
