Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Схема проводки мопеда дельта китай

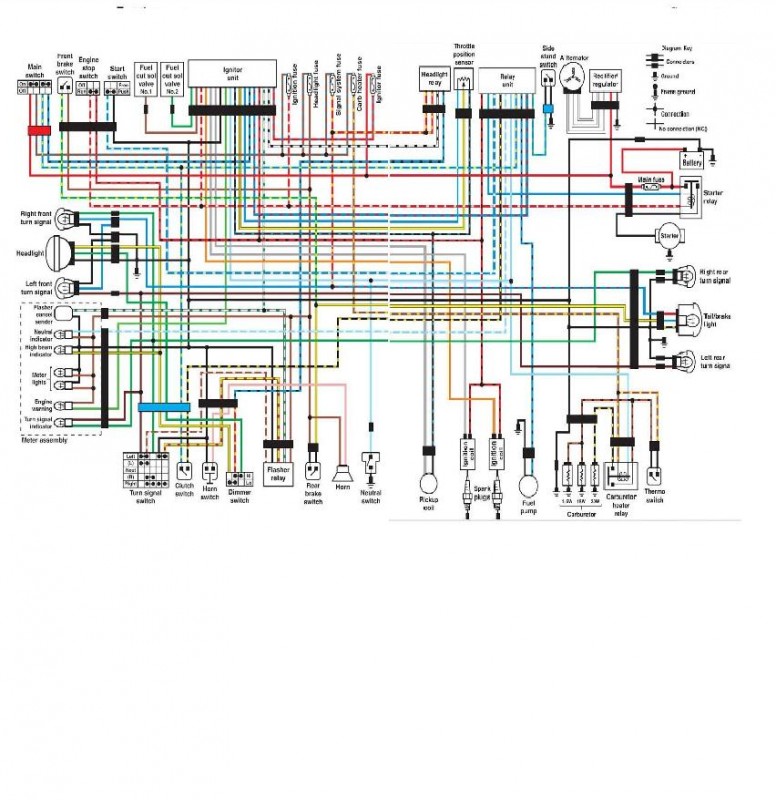

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

Соединение всех цепей воедино осуществляется при помощи проводки.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Как проверить стартер скутера?

Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.

Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

.

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

  1. Зеленый провод – общий.
  2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
  3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Подытожим:

  1. Если питание (импульс) на катушку поступает, а искры нет — проверяем массу и высоковольтную цепь.
  2. Если с массой и высоковольтной цепью все в порядке значит неисправна катушка.
  3. Если напряжение (импульс) на клеммах катушки отсутствует — замеряем напряжение на коммутаторе.
  4. Если напряжение на клемме коммутатора есть, а на клемме катушке нет значит нет массы на катушке или оборван провод соединяющий катушку с коммутатором — ищем массу либо обрыв и устраняем.
  5. Если напряжения на коммутаторе нет значит неисправен сам коммутатор либо генератор, индукционный датчик генератора или что-то другое.

Вот собственно и вся методика. Я уже несколько лет проверяю катушки именно по такому принципу. И на полную проверку с практически стопроцентной точностью у меня уходит всего несколько минут. Конечно, многим из вас данная методика может показаться сложной, но на самом деле это не совсем так. Главное — понять принцип, остальное само приложится.

Устройство электронного зажигания скутера

Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными элементами, обеспечивают подачу высокого напряжения на свечу зажигания, которая вырабатывает электрический разряд, способный воспламенить топливо. Катушка формирует высокое напряжение благодаря электромагнитной индукции. Коммутатор нужен для распределения напряжения его прерывания в нужный момент. Внутри содержится электронная схема, тиристор и три выхода для проводов. В нужный момент коммутатор подает напряжение или отключает его.

Принцип работы системы зажигания скутера таков: от аккумулятора подается напряжение на катушку, которая часто завязана с коммутатором в одном блоке, коммутатор подает напряжение на свечу, решает, когда его прерывать. Смесь в цилиндрах загорается в нужное время. От того, как настроено и выставлено зажигание, зависит правильность работы двигателя и то, будет ли он вообще заводиться.

Коммутатор

У многих моделей скутеров коммутатор объединен с катушкой, поэтому при выходе из строя одного из устройств приходится менять блок целиком. Стоят такие запчасти недорого.

Внешне коммутатор похож на пластиковый коробок. Внутри находится микросхема, разнообразная электроника, которая ремонту не подлежит. Кроме этого, там имеется тиристор. Задачей этого элемента является прерывание электрического импульса в нужный момент; для этого он имеет три вывода. При попадании тока на один из них тиристор превращается в проводник, а ток перемещается от входного контакта к выходному. При достижении определенного напряжения и спаде тока импульс прерывается, после этого датчик Холла возвращает тиристор в исходное положение, чтобы сигнал поступал вновь на третий вывод. Процесс повторяется всякий раз, как напряжение поступает снова.

Методика проверки регулятора напряжения скутера

Так устроены китайские скутеры, что у их часто сгорает реле-регулятор, который ещё именуют регулятором напряжения. Регулятор напряжения представляет собой электрическую схему с 4 выводами для подключения в электросеть скутера.

Неисправность регулятора напряжения приводит к очень плачевным последствиям:

Поначалу выгорают лампы подсветки приборной панели и центральная лампа близкого/далекого света. Происходит это из-за того, что напряжение от генератора не ограничивается на уровне 12 вольт, что приводит к тому, что на лампы поступает завышенное напряжение от 16 до 27 вольт и выше. Напряжение, подаваемое на лампы, гуляет и находится в зависимости от оборотов мотора. Даже на холостом ходу лампы светят так, что ослепляют, хотя должны светить в половину собственной наибольшей яркости.

Если не убрать неисправность регулятора напряжения и бросить всё как есть (многие так и делают – просто ездят без света), то с течением времени выходит из строя аккумуляторная батарея, потому что напряжение её зарядки превосходит допустимое. При неисправном регуляторе напряжения на аккумулятор поступает напряжение более 15 вольт, тогда как штатное напряжение зарядки должно быть в границах 13,5 – 14,8 вольт. Всё это приводит к тому, что аккумулятор начинает течь – кислота начинает проникать через клапаны. Это приметно невооружённым глазом. И хотя при восстановлении штатного режима заряда аккумулятор восстанавливает свою работу, но срок его службы резко миниатюризируется.

Также при неисправном регуляторе напряжения аккумулятор перестаёт правильно заряжаться и теряет свою ёмкость. Потому завести скутер с кнопки не удаётся. Приходиться заводить с кикстартера.

Думаю, сейчас понятно, как принципиально впору поменять неисправный регулятор напряжения на китайском скутере.

Как проверить регулятор напряжения на скутере? Идеальнее всего (и надёжней) сделать это не демонтируя сам регулятор напряжения. Нам пригодится хоть какой мультиметр с функцией вольтметра. Подойдёт хоть какой рядовой DT-830 либо аналогичный. Что нужно сделать? Необходимо замерить напряжение на выходе регулятора напряжения.

Как проверить реле зарядки, регулятор напряжения

В данном видео я покажу как проверить двухфазное реле регулятор напряжения, так же его именуют реле зарядк…

Как проверить исправен ли реле регулятор мотоцикла?

Как проверить исправен ли генератор байка? — .

Все измерения проводились на китайском скутере ABM Storm L ZW50QT-16.

Чтобы добраться до реле-регулятора откручиваем передний обтекатель, в котором установлена центральная фара. Находим там на раме коробочку с 4 выводами: красным , зелёным , жёлтым и белым.

Ставим скутер на подножку и заводим его. Через некоторое время работа двигателя стабилизируется на холостом ходу. Далее замеряем напряжение между зелёным и красным проводом. Мультиметр ставим в режим измерения постоянного напряжения на предел 20V. Вот взгляните, как это можно сделать.

На дисплее должно отобразиться напряжение около 14,6 — 14,8 вольт, как на фотке. Это нормальное, штатное напряжение.

Затем нам нужно замерить напряжение, которое поступает на осветительные лампы. Напряжение на центральную лампу дальнего/ближнего света подаётся не постоянное, а переменное (пульсирующее), поэтому переключаем мультиметр на режим измерения переменного напряжения 20V. На мультиметре, которым пользовался я (Victor VC9805A+) нужно для этого нажать кнопку DC/AC (Alternating Current – переменный ток). После этого замеряем напряжение между зелёным и жёлтым проводом. Просто переставляем щуп с красного на жёлтый провод, так как зелёный провод – это общий провод в электросети скутера.

На дисплее мультиметра должно показаться напряжение в районе 12 вольт. У меня показало 11,4 – 11,6 вольт. Это нормально, так как скутер работает на холостых. Если есть помощник, то можно попросить его чуть погазовать, чтобы увеличить обороты двигателя и, следовательно, напряжение с генератора. В любом случае напряжение не должно сильно меняться и находиться в районе 12 вольт.

Это был замер напряжения на выходе исправного регулятора напряжения (реле-регулятора).

А теперь посмотрим, что покажет вольтметр при замере напряжений на выходе неисправного регулятора напряжения скутера.

Альфа в базовой комплектации имеет

  1. Электрический стартер.
  2. Электронное зажигание на 12В.
  3. Электронный тахометр на приборной панели.
  4. Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды. Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Замок зажигания

Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.

Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.

В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.

Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.

Замок зажигания

Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.

Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.

В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.

Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.

В вашем браузере отключен JavaScript

Электрическая система скутера — устройство и принцип работы

Система электроснабжения скутера обеспечивает подачу тока на свечу, лампочки и датчики для их нормальной работы. Электросистема скутера состоит из:

  • генератора;
  • стартера;
  • свечи;
  • аккумулятора;
  • лампочек поворотов, стопов, передней фары;
  • сигнала;
  • датчиков;
  • электропроводки;
  • реле — регулятора.

Основной деталью этой системы является генератор. Он состоит из ротора, статора, нескольких катушек и датчика системы зажигания. Во время вращения статора в роторе возникает электрическая энергия, которая распределяется на катушки и дальше к потребителям тока.

Например, чтобы воспламенить топливо ток ротора поступает на коммутатор и катушку зажигания, которая создает мощные высоковольтные импульсы. От этого возникает сильная искра, которая и зажигает горючую смесь.

Еще одной важной деталью, питающейся током генератора, становится аккумуляторная батарея. Она является химическим накопителем электроэнергии и питает лампочки, датчики, стоп — сигнал, которые подключены к ней через реле — регулятор

Кроме этого она служит для запуска двигателя электростартером, при этом батарея теряет часть своего заряда. Пополняется запас энергии аккумулятора за счет электричества, вырабатываемого генератором при заведенном моторе скутера. Даже полностью заряженный аккумулятор непрерывно потребляет часть тока генератора во время его работы.

Как определить неисправности электрики скутера

Электрическая система скутера имеет множество уязвимых мест, в которых могут произойти поломки. В отличие от других систем, где поломку можно определить визуально или при помощи замера износа детали, поломку электрооборудования определить гораздо сложнее. К примеру, одной из частых поломок в системе являются разрывы или другие повреждения электропроводов. При этом, чтобы определить в каком именно месте нарушена целостность провода заднего поворота или стоп — сигнала, нужно разобрать пол скутера. Но существует возможность определить примерное место разрыва с помощью замера силы тока.

Для проведения таких замеров существует специальный прибор — тестер. С помощью такого прибора можно определить сразу три показателя в системе электрооборудования:

  1. ток — применяя тестер как амперметр;
  2. напряжение — тестер используется как вольтметр;
  3. сопротивление — прибор применяют как омметр.

Измерение производится присоединением острых концов щупов к местам измерения. При этом на цифровом датчике появится показание замера, а на шкале результат обозначит отклонившаяся стрелка. При осуществлении замера необходимо правильно присоединить щупы прибора к приборам электроцепи. «Плюс» тестера (обычно красного цвета) должен соединяться с «плюсом» в электросети скутера. Ну а «минус» (черный провод) — соответствовать «минусу » электрики. Если перепутать полярность, то цифровой тестер покажет минусовое значение на экране, а стрелка тестера со шкалой упрется в левый край шкалы.

Самые распространенные поломки электрооборудования их ремонт и замена

Одной из самых распространенных проблем в системе электрики скутера является износ аккумуляторной батареи. Определить такую поломку очень легко с помощью тестера. Нужно аккуратно дотронуться щупами до клемм аккумулятора. При этом датчик должен показать около 12 вольт, если батарея исправна и заряжена. Если до измерения скутер долгое время не эксплуатировался и аккумулятор не заряжался от зарядного устройства, он выдаст меньший вольтаж. При этом необходимо зарядить аккумулятор и повторно произвести замер. Если показатель не изменится или будет ниже 12 вольт, то батарея не заряжается, а следовательно подлежит замене.

Следующей проблемой может стать износ щеток генератора или нарушение целостности обмотки. Чтобы выявить эти поломки следует так же провести замеры тестером. Сначала следует проверить вырабатываемые вольты и амперы генератора. Эти измерения позволят судить об износе щеток и необходимости их замены. Для замены щеток генератора лучше всего обратится в автосервис, так как неопытный водитель может нарушить целостность обмотки генератора во время монтажа, что повлечет за собой еще более серьезный ремонт.

Для ремонта электрооборудования скутера желательно использовать оригинальные детали, прописанные изготовителем в инструкции скутера.
