Как сделать фаркоп своими руками

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

  • Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
  • Европейский и Американский стандарт на тринадцать разъемных соединений;
  • Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

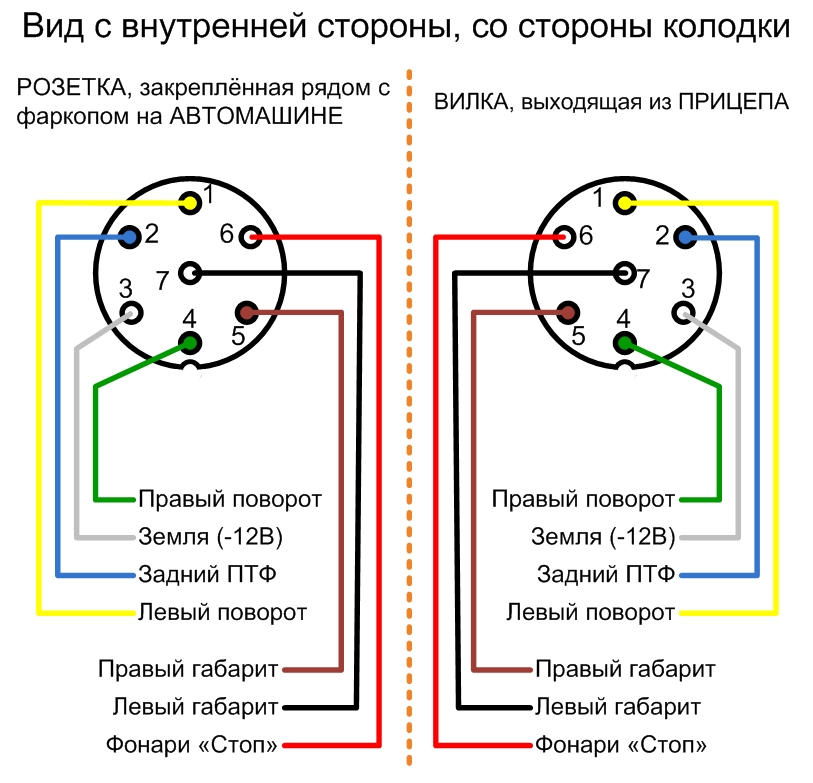

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

  1. сигнал на левый поворот;
  2. задний ход;
  3. масса 12В;
  4. сигнал на правый поворот;
  5. правый габаритный сигнал;
  6. Стоп сигнал;
  7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

  1. указатель левого поворота;
  2. противотуманные задние фонари;
  3. масса в цепи 1,2,4-8;
  4. указатель правого поворота;
  5. сигнал правый габаритный;
  6. Стоп сигнал;
  7. сигнал левый габаритный;
  8. сигнал заднего хода;
  9. +12 В постоянно;
  10. +12В при включении зажигания;
  11. масса в цепи 10;
  12. Резервный пин;
  13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

  1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
  2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
  3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
  4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
  5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
  6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
  7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
  8. Затягиваем все нужные болты ключами.

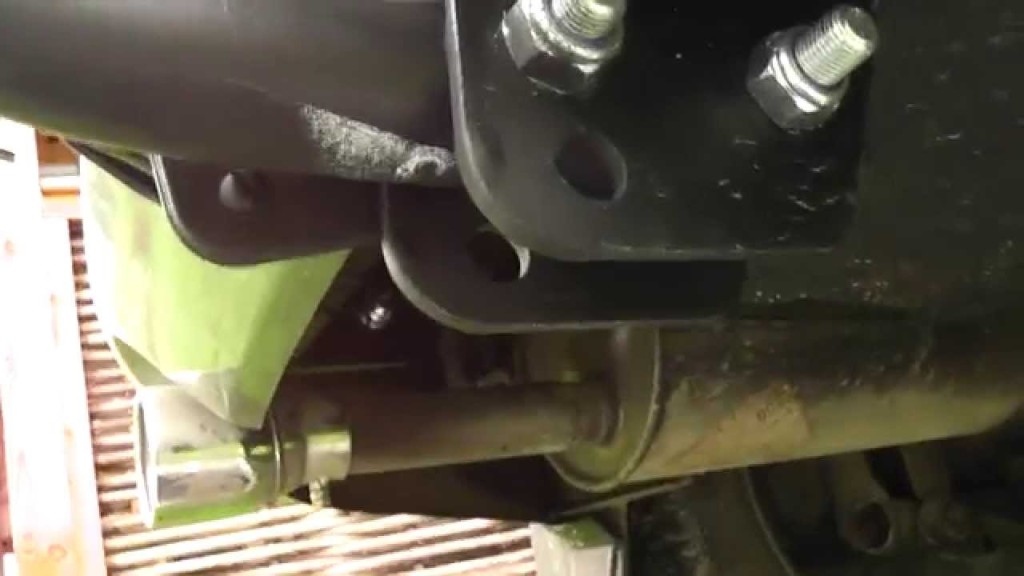

Закрепление на раме авто

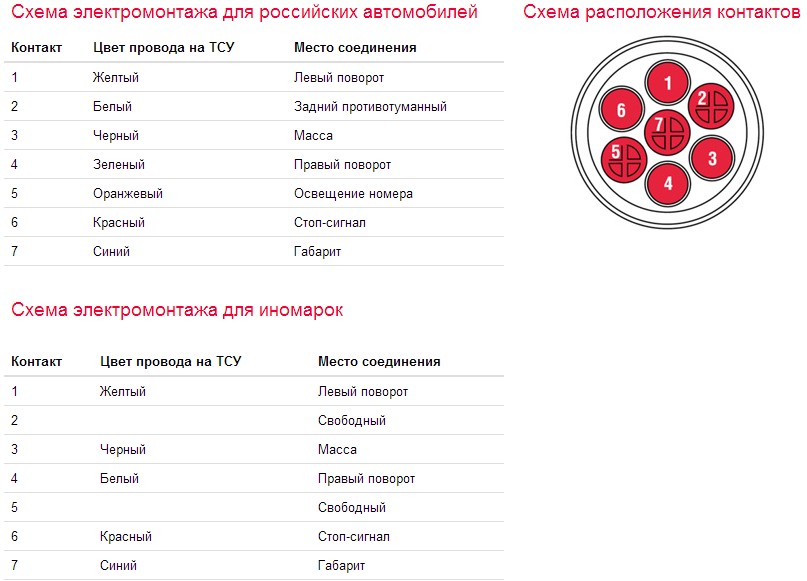

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.

Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

  • Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
  • После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

  • Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
  • Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
  • Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

  1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
  2. Механически можно демонтировать его с помощью специального ключа.
  3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Почему лучше купить заводской фаркоп, чем изготавливать самостоятельно

Если изготовить прицепное самостоятельно, что делают многие, то в результате можно встретиться с такими неприятными последствиями:

  • Возникнут проблемы с прохождением технического осмотра. Но проблема решается следующим образом: на время прохождения техосмотра изделие необходимо снимать.
  • Более существенной проблемой является вероятность обрыва балки и повреждение кузова. Такая проблема может возникнуть:
  • если неправильно изготовить изделие;
  • если неправильно закрепить устройство;
  • при поломке фаркопа.

Если вы все же решились на самостоятельное изготовление, то делать это будете на свой страх и риск. Приобретая сертифицированные модели, можно получить в итоге полную уверенность в изделии и его безопасности. Теперь выясним, что же входит в комплектацию заводского фаркопа.

Комплект фаркопа заводского производства

Заводской фаркоп – это не говорит о том, что изделие изготавливается на Волжском заводе. Производством таких изделий занимаются специальные частные организации, которые изначально получают лицензию, а уже после выпускают прицепные для различных автомобилей. Преимуществом такого рода устройств является тот факт, что фаркопы проходят испытания, поэтому они безопасны, по сравнению с домашними самодельными вариантами.

В комплектацию сертифицированного устройства входят такие элементы:

  1. само изделие;
  2. инструкция по его установке, зачастую представлено в виде чертежа;
  3. болты для закрепления;
  4. розетка и кабель для ее подключения. Хотя на некоторых версиях розетка продается отдельно.

Чтобы установить фаркоп на ВАЗ 2107 своими руками, потребуется изначально удостовериться в наличие необходимого материала:

  • дрель с набором сверл;
  • комплект гаечных ключей;
  • пассатижи;
  • грунтовка;
  • изолента;
  • антикоррозийная мастика.

Что представляет собой установка прицепного на ВАЗ 2107, узнаем подробнее.

Установка прицепного

Приступаем к установке фаркопа на ВАЗ 2107, для чего потребуется выполнить следующие действия:

  • Демонтируется коврик с багажного отсека.
  • Берется фаркоп и прикладывается к днищу автомобиля. Один человек держит изделие, а второй осуществляет разметку при помощи мела.
  • Размеченные отверстия следует просверлить, после чего обработать грунтовкой и антикоррозийным покрытием.
  • Теперь можно установить фаркоп и завинтить его при помощи комплектующих болтов и гаек. Затяжку болтов следует осуществлять попарно до упора. После установки проверить, не мешает ли конструкция функционированию основных узлов автомобиля: тормозной системе и т.п.
  • Теперь необходимо осуществить подключение розетки фаркопа, что вызывает трудности у большинства автомобилистов.
  • Проводку следует упаковать в термоусадочную трубку.
  • Демонтировать обшивку багажника.
  • Всунуть жгут проводов в отверстие внизу багажника, через которое проходит провод подсветки номерного знака.
  • Подключить провода к задним фарам. Если имеются наконечники, то лучше сделать подключение с их помощью, что позволит быстро и легко демонтировать прицепное при необходимости.
  • Жгут фиксируется при помощи изоленты.
  • Места крепления следует обработать мастикой, что позволит обезопасить кузов от негативного влияния коррозии.

В завершении делается схема подключения проводов к заднему фонарю, на основании которой потребуется подогнать провода в прицепной вилке. После того, как прицепное на свой автомобиль будет установлено, рекомендуем поучиться ездить с этим устройством прицепом. Помните, что для двухосных прицепов требуется соответствующая категория

Но зачастую двухосные прицепы применяются для более серьезных автомобилей, например, УАЗ, но в любом случае, этот момент важно учитывать

Что ещё необходимо знать о ТСУ

Выбирая себе подобное изделие, надо принимать во внимание страну-изготовитель как автомобиля, так и фаркопа. Дело в том, что они бывают:

  1. европейские (евро фаркоп):
  2. американские.

Одно из самых главных отличий между ними – в размере сцепного шара. Евро фаркоп имеет сцепной шар пятьдесят миллиметров в диаметре, тогда как американские могут быть трех различных типоразмеров, причем, только один из них близок к европейскому. Кроме того, евро фаркоп имеет и ряд других отличий, таких как способы крепления и реализация самого изделия.

Буксируемый прицеп надо подключить к электрической проводке автомобиля. Как правило, если это делается своими руками, для подобных целей используется специальный комплект, оснащенный соединительным разъемом. Надо учесть, что такая проводка может быть рассчитана на семи или тринадцати контактный разъем (в зависимости от того, какое будет прицепное устройство). Для того чтобы можно было подключить другие изделия к автомобилю с установленной проводкой, существуют специальные адаптеры фаркопа, позволяющие стыковать между собой семи и тринадцати контактные разъемы.

Однако порой и такого переходника бывает недостаточно. Дело в том, что ряд автомобилей имеет мультиплексную проводку. В этом случае каждое оконечное устройство управляется встроенным в него контроллером, который принимает и обрабатывает поступающие от центрального процессора по специальным линиям связи сигналы. Такое управление распространяется и на фары, габариты, поворотники и т.д. В этом случае подключение электрики прицепа осуществляется через блок согласования.

Установка самодельного фаркопа

Для установки на машину потребуется несколько толстых болтов, гайки и гаечные ключи. Под бампером за задней стенкой кузова расположена балка, в которой имеются заводские отверстия специально для крепления фаркопа. В них вставляются болты и гайки, с помощью которых устанавливается держатель сцепного устройства. Также снизу задней стенки есть специальные выемки как раз для продевания фаркопной системы крепления.

Чтобы проложить проводку, для удобства лучше снять задний бампер. Однако если это проблематично, то провода можно закрепить через низ бампера.

Механическая часть

В автомобилях Тойота для удобной установки тягово-сцепного механизма необходимо снимать задний бампер и его усилитель. Для снятия пластиковой накладки кузова необходимо освободить следующие болты и пластмассовые заглушки:

  • в задней части подкрылка на обеих колёсных арках;
  • два болта снизу на днище;
  • два болта сверху в углах внутренней части бампера под крышкой багажника.

Помимо болтов, в бамперах таких седанов, как Тойота Королла, существует ещё несколько заглушек прямоугольной формы. Чтобы извлечь бампер, их необходимо тоже демонтировать. Они расположены сверху заднего бампера под крышкой багажника и снаружи по углам.

Электрическая часть

В соответствии с правилами дорожного движения и эксплуатации автомобиля прицеп нельзя передвигать на машине без опознавательных знаков и сигналов. Это такая же техническая часть авто, которая имеет свой государственный номер, проходит технический осмотр на аккредитованных станциях обслуживания и имеет в своей конструкции электрические элементы в виде габаритных огней, стоп-сигналов и поворотников.

Подключиться напрямую к контактам, например, задних стоп-сигналов или поворотников не получится. Бортовой компьютер не будет распознавать инородных потребителей. В результате на панели будут появляться различные ошибки из-за несогласованности. Кроме того, в случае отсутствия БСФ могут возникнуть следующие проблемы:

  • возникновение короткого замыкания;
  • повреждение поводки;
  • выход из строя бортового оборудования;
  • перегорание предохранителей.

Блок согласования с фаркопом не только позволяет гореть лампочкам на прицепе. Он также отключает задние парктроники, так как без этого они бы постоянно сигнализировали о приближении к препятствию.

Статья: Масло для вариатора Тойоты Короллы Филдер

Устройство подключается к аккумулятору напрямую. Можно подвязаться к силовому кабелю в районе клеммы. Далее смарт-коннект должен соединяться с датчиком давления масла, топливной системой, бортовым компьютером и стартером.

Установить согласовывающее устройство можно самостоятельно. Но если нет навыков работы с бортовым электрическим оборудованием авто, то лучше доверить это дело профессионалам. Хотя, если разобраться, в подключении нет ничего сложного.

Комплект для «Нивы»

Установка фаркопа на «Шевроле Ниву» — довольно актуальная тема для многих владельцев автомобиля, так как на заводе этот элемент не устанавливается вовсе. Единственное, что делается при сборке — просверливаются отверстия для его монтажа. Это хорошо потому, что если делать это самостоятельно, то можно повредить целостность кузова, и он может треснуть в этом месте. Что касается покупки комплекта для установки, то его можно приобрести в любом удобном месте, но нужно убедиться, что в нем есть все необходимое и он точно соответствует модели автомобиля. Для этого нужно знать год выпуска транспортного средства. Если говорить о стоимости, то она находится в пределах от 1000 до 5000 рублей.

В сам же комплект входят такие элементы, как:

  • само устройство;
  • розетка из пластмассы или стали;
  • провода;
  • 2 гайки и винта для крепления;
  • шесть болтов;
  • шайбы и колпак на шар.

Документы на фаркоп легкового автомобиля

В 2021 году в России действует технический регламент таможенного союза ТР ТС 018/2011 О безопасности колесных транспортных средств. Именно этому документу должны соответствовать транспортные средства и установленное на них оборудование.

Рассмотрим пункт 77 раздела 4 главы V технического регламента:

1) при установке на транспортное средство компонентов:

  • предназначенных для этого транспортного средства и прошедших оценку соответствия в составе данного транспортного средства, что подтверждено документацией изготовителя компонентов;
  • предусмотренных изготовителем транспортного средства в эксплуатационной документации;

Читать дальше: Комиссия за выдачу банковской гарантии налоговый учет

2) при серийном внесении изменений в конструкцию на основании разработанной и согласованной в установленном порядке конструкторской документации, если на ее основе была выполнена оценка соответствия внесенных изменений.

Итак, существуют 2 случая, при которых фаркоп можно не регистрировать в ГИБДД:

  • При серийном внесении изменений в конструкции. В данном случае речь идет об установке ТСУ на заводе.
  • При установке фаркопа в качестве дополнительного оборудования, если одновременно выполняются 2 условия:
  • Изготовитель предусмотрел установку фаркопа в эксплуатационной документации. В данном случае речь идет о руководстве по эксплуатации, которое выдается при покупке любого автомобиля. Откройте данный документ и найдите раздел, посвященный использованию прицепа. Если такой раздел есть, то все в порядке.
  • Фаркоп должен иметь документацию изготовителя, подтверждающую, что он предназначен для использования именно на автомобиле Вашей модели и прошел оценку соответствия.

Таким образом, список необходимых документов для использования фаркопа:

  • Руководство по эксплуатации автомобиля.
  • Документы на фаркоп, подтверждающие, что он подходит для автомобиля нужной модели.
  • Сертификат на фаркоп, подтверждающий, что он соответствует требованиям Технического регламента.

Обратите внимание, возить указанные документы с собой и предъявлять их сотрудникам ГИБДД Вы не обязаны. Их можно хранить и дома

Просто если у сотрудника ГИБДД возникнут вопросы по поводу фаркопа, сразу же скажите ему, что все необходимые документы у Вас есть и тягово-спцепное устройство установлено законно. Обычно этого бывает достаточно. Если полицейский все же решит оформить протокол, то Вы сможете оспорить его на основании имеющихся документов.

Составные части, стоимость и советы

Существует три варианта сцепного оборудования:

    1. Базовое – представляет собой оптимальное соотношение эксплуатационных качеств и цены. Крепиться к каркасу автомобиля либо с помощью сварки, или винтами. Однако, по внешним данным не подходит для авто с маленьким объемом двигателя, зато для кроссовера Renault Duster в том числе и 4х4 этот вариант оптимален.
    2. Съемное (с крюком, который снимается) – преобразит дизайн автомобиля. Но, цена будет больше в 2 раза, при этом надежность не хуже базового исполнения, а возможность его снятия улучшает внешний вид машины. Плюсом является также невидимость отверстия в раме, и монтаж выполняется легко и быстро.
  1. Фланцевое представлено двумя или четырьмя пазами. Комплектация с таким вариантом возможна при условии наличия отдельной площадки, имеющейся на машине, также надо знать, как установить его правильно.

Сегодня в современных автокарах наличие электроники является обязательным условием и этому моменту производители уделяют существенное внимание. Необходимо знать: все автомобильные электрокоммуникации должны быть обеспечены достаточным уровнем изоляции

Базовые советы при монтаже устройства фаркоп на машину:

  • Отверстие должно быть покрыто средством для защиты от коррозии;
  • При соединении проводов устройства фаркоп с электрической системой автомобиля необходимо убедиться в качестве припайки и изоляции;
  • На этапе завершения монтажа нанести смазку на шар сцепки;
  • После надеть на него защитную заглушку.

В среднем стоимость тягово-сцепной системы для полноприводного Renault Duster, в том числе 4х4 колеблется в пределах от 5 тыс. руб. до 20 тыс. руб. без отверстия в бампере. Самым оптимальным вариантом будет трейлерный фаркоп, который подходит и на полный привод Рено Дастер.

Описание техпроцесса

  1. Снимите задний бампер автомобиля. Под креплением бампера находятся два отверстия открывающие полости внутри лонжеронов.
  2. Измерьте расстояние между наружными краями отверстий внутрь лонжеронов. Отрежьте от трубы часть длиною равной этому расстоянию.
  3. Отметьте середину, получившегося отрезка.
  4. На краях полос длиною 20 см прорежьте отверстия 5 × 5 см. Наденьте полосы отверстиями на середину трубы и приварите к ней на расстоянии, позволяющем, вставить между ними крюк с шаром. Если в крюке есть крепежные отверстия просверлите такие же в пластинах, соответственно им, и закрепите между ними крюк при помощи болтов с гайками на 10.

  5. К концам трубы приварите полосы длиною 30 см так чтобы они были направлены в сторону противоположную направлению крюка под прямым углом к его кронштейну.
  6. Вставьте, приваренные полосы внутрь лонжеронов.
  7. Просверлите снаружи в каждом заднем лонжероне автомобиля три отверстия диаметром 12,5 мм, так чтоб просверлить и вставленные пластины.
  8. Примерьте бампер крюк должен находиться достаточно низко, для того чтоб не мешать ему сесть на свое место и достаточно высоко, чтобы не задевать за дорогу во время движения.
  9. Снимите конструкцию, сверлом большего диаметра сделайте фаску с обеих сторон отверстий и приварите к пластинам гайки М 12 напротив каждого отверстия со стороны выхода сверла. Чтобы гайки не смещались во время сварки прикрутите их болтами.
  10. В пластине толщиной 3 мм сделайте необходимые для установки розетки отверстия: одно большое под контакты разъема и несколько маленьких для крепления. Приварите ее к кронштейну крюка параллельно трубе.
  11. Не забудьте сделать устройство для крепления страховочных цепочек. Как его делать определите сами, рассмотрев цепочки прицепа на предмет предполагаемого варианта фиксации.

После выполнения пункта № 11 вы, практически, сделали фаркоп своими руками. Вам осталось его только установить и подключить розетку к проводке автомобиля.

Полезные советы

  • Ввиду, того что поломка конструкции во время движения может натворить много бед. Избегайте сварки металла встык. Поэтому предпочтительней для крепления стальных полос к краям балки прорезать в них отверстия по размеру сечения трубы, надеть их на ее концы, а затем обварить.
  • Не работайте болгаркой без защитных очков, и не варите без маски: берегите глаза.
  • Если хотите окрасить новый фаркоп своими руками, то вначале, хорошенько подготовьте к покраске его поверхность. Для этого протравите ее любым средством, для преобразования ржавчины в состав которого входит ортофосфорная кислота. После чего прошлифуйте поверхность водостойкой наждачной бумагой, поливая ее водой для смывания отходов. Высушите узел обезжирьте растворителем для нитрокрасок или ацетоном, и покройте адгезионным грунтом из баллончика. Высушите грунт в соответствии с инструкцией. Прошлифуйте наждачной бумагой № 400 с водой чтобы поверхность после высыхания воды была равномерно матовой. Поверхность готова ― сушите, обезжиривайте спиртом или бензином Б-70 (растворителем свежий грунт размажется). Затем можно красить. После такой подготовки ваша краска будет держаться очень долго.

Общее описание устройства

Сколько стоит установить фаркоп? Этот вопрос задают многие их тех владельцев автомобилей, кто решил задуматься над его монтажом. Стоимость установки, к примеру, на отечественный автомобиль в штатные места, составляет примерно 2000 рублей. Однако здесь стоит сказать, что это можно сделать и своими руками. Чтобы успешно провести такую операцию, нужно лишь понимать, что это за оборудование, каков его функционал.

Фаркоп — это специальное навесное оборудование, которое предназначается для сцепления автомобиля с прицепом. Сколько стоит установить фаркоп с полным подключением и сверлением новых отверстий? Это достаточно распространенная операция, так как есть необходимость в обустройстве электрики, а также иногда нужно установить его там, где это не было запланировано изготовителем. Стоимость такой операции увеличивается до 2300 рублей.

Что касается самого приспособления, то оно представляет собой шар, который соединен с крюком. Этот шар, как и его определенная часть, выступает за задний бампер, а потому его достаточно просто заметить. Сам же крюк прикрепляется к специальной балке, которая монтируется под днищем кузова авто.

Когда установка фаркопа на легковой автомобиль запрещена — размер штрафа

Законодательство запрещает устанавливать фаркоп на машину, если он не указан в качестве дополнительного оборудования в ОТТС.

Копию документа можно запросить у дилерского центра или у завода-изготовителя авто. Ее получают фирмы, производящие или импортирующие в РФ автомобили.

Оснащать авто фаркопом нельзя, если на нем запрещено использовать прицеп.

Так, имея категорию «В», ездить с прицепом законно, если его масса не выше максимальной массы снаряженного авто. А разрешенные массы машины и прицепа в сумме не выше 3,5 тонны.

В иных случаях, либо для применения тяжелого прицепа, необходима категория «Е».

При осмотре машины с фаркопом инспектор может выписать штраф, если ТСУ:

  1. Нестандартное или неисправное.
  2. Закрывает госномер или оптику.
  3. Установлено в не предусмотренные производителем места.

При возникновении проблем при постановке машины на учет из-за наличия фаркопа, следует попросить у сотрудника ГИБДД письменное объяснение того, почему он наложил запрет на регистрацию.

На основании полученных разъяснений можно написать жалобу на имя начальника ГАИ.

Штраф за ТСУ предусматривает ч. 1 ст. 12.5 КоАП. Его размер составляет 500 р. Его можно оплатить с 50% скидкой. Это разрешает ст. 32.2 КоАП. Это можно сделать в течение 20 дней с даты его выписки.

Важно. Езда без регистрации конструктивных изменений авто подразумевает административную ответственность и повышает опасность для жизни и здоровья участников дорожного движения

Процесс изготовления фаркопа своими руками

Схематическое изображение фаркопа для изготовления своими руками

Необходимо выполнить следующие действия:

  1. Демонтировать бампер автомобиля.
  2. Отогнуть в сторону обшивку с порога и внутренней части багажника, обнажив металл кузова.
  3. Отрезать проушины, приварить их к торцовым частям трубы.
  4. Просверлить монтажные отверстия в проушинах, по ним наметить и просверлить соответствующие отверстия в кузове автомобиля.
  5. В центре трубы приварить отрезок уголка с присоединительными отверстиями для сцепного крюка. Как вариант, приваривается отрезок трубки, в которую вставляется хвостовик сцепного крюка.
  6. Готовое устройство обрабатывается напильником, наждачной бумагой или шлифовальным кругом, установленным на болгарку.
  7. Затем фаркоп следует покрасить для защиты металла от коррозии.

После высыхания защитного покрытия фаркоп при помощи болтовых соединений устанавливается на заднюю нижнюю часть автомобиля.

Что собой представляет фаркоп и для чего нужен

Фаркопом называют тягово-сцепное устройство, предназначенное для буксировки прицепов. Если автовладельца не устраивает объём багажника, предусмотренный производителем при выпуске модели, то установка подобного приспособления становится компромиссным вариантом. Он пользуется заслуженной популярностью среди владельцев частных домовладений и любителей рыбной ловли, так как наличие прицепа позволяет:

  • привезти строительные материалы;
  • вывезти крупногабаритный мусор с участка;
  • вытянуть другую машину из кювета или отбуксировать её до мастерской;
  • отправиться на рыбалку с лодкой и прочими приспособлениями для активного отдыха.

Отвал для квадроцикла

Квадроциклы обладают двумя очень важными параметрами — это высокая тягловая сила, а также хорошая маневренность. Есть и мощные грунтозацепы. Эти три свойства вместе делают из устройства практически идеального борца со снегом.

Итак, вне зависимости от того, изготавливается конструкция самостоятельно или покупается уже готовая, важно определиться с 4 пунктами

  1. Модель установочного комплекта. Если выбирается покупной вариант, то необходимо основываться на модели имеющегося квадроцикла, так как это устройство для инсталляции отвала будет крепиться к раме машины. Если собирается вручную, то обязательно нужно составить верный чертеж отвала для квадроцикла своими руками под имеющуюся модель. Отталкивайтесь и от характеристик агрегата.
  2. Далее, осуществляется выбор уже готового подрамника или материала для него.
  3. Подбор отвала (лопаты) для уборки снега.
  4. Выбор механизма подъема для отвала.

Выбор приспособления на «Ниссан»

Можно рассмотреть все нужные этапы работы на примере такой модели, как Nissan Qashkai. Изготовитель выпускает две модели этого транспортного средства: J10 и J11. Поэтому при подборе фаркопа нужно быть внимательным, так как констуркция кузова у этих двух типов машины немного отличается, а значит, и места для крепления могут различаться.

Далее следует обратить внимание на то, что устройство может выполнять две функции. Первая — защитная, а вторая — транспортная

Если со второй все понятно, то что касается защитной, многие не понимают, причем здесь она. Дело в том, что фаркопы сделаны из очень прочного металла и вполне способны остановить удар сзади от невнимательного водителя, если он не ехал на высокой скорости.

Что касается установки фаркопа на «Ниссан», то на такую машину можно устанавливать любой из тех трех типов, что были приведены ранее. Есть еще один нюанс, который кроется в том, что сам по себе шар, который является наконечником для крюка, может быть как условно съемным, так и полностью съемным. Отличие между первым и вторым заключается в том, что первый крепится при помощи двух болтов, а второй на болтах, на гайках или полуавтомат. По способу соединения с несущей балкой они могут быть как коваными, так и сварными или же универсальными. Конечно же, лучше выбрать то оборудование, которое можно снять, чтобы в нужный момент его демонтировать и не портить эстетический вид автомобиля.

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

  • Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и устанавливать заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
  • Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортного средства. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.

Монтируемые быстросъемные устройства

До недавнего прошлого проблему сцепки решали гораздо проще – попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой возможности. Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Можно ли ездить с фаркопом без прицепа на легковом автомобиле

Автомобилисты, которые знают, что регистрировать фаркоп для легкового автомобиля нужно, задаются вопросом о возможности использовать ТС с установленным ТСУ без автоприцепа.

Даже если тягово-сцепное устройство смонтировано и узаконено по всем правилам, но используется без прицепа, возможно наступление ряда последствий. При столкновении с транспортным средством, на котором установлен фаркоп, вероятность получения травм у водителя и пассажира сзади идущего авто возрастает. Столкновение с прицепом намного безопаснее. Поэтому закон предусматривает это обстоятельство и запрещает езду без прицепа. Съемную часть ТСУ необходимо убирать.

Допускается движение без прицепа, если стоит сцепной шар, скрытый или имеющий складную конструкцию. Подобные модели устройства набирают популярность, поскольку позволяют быстро убрать выступающую деталь, не создавая опасных ситуаций для других участников движения.

Зарегистрировать фаркоп на легковую машину проблематично, поэтому многие автовладельцы, чьи ТС не оснащены элементом буксировки производителем, избегают установки крюка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
