Гелевый аккумулятор на скутере — особенности, преимущества, недостатки

Что представляют собой гелевые аккумуляторы?

Стоит отметить, что этот тип АКБ не является революционным продуктом, а скорее эволюционным. Со времён появления первого аккумулятора пару веков назад специалисты постоянно работали над усовершенствованием его конструкции. Работы велись, как в направлении совершенствования состава пластин (из-за низкой механической прочности свинца), так и по усовершенствованию химического состава электролита (выкипание, изменение состава).

В результате появились аккумуляторы с гелевым наполнителем вместо жидкого электролита. Здесь речь идёт именно о «гелевых», а не о «гелиевых» АКБ, как их иногда ошибочно называют. Это те же свинцово-кислотные аккумуляторы, где электролит находится в гелеобразном состоянии. Принцип действия у них такой же, как и у батарей с жидким электролитом. На сегодняшний день есть две основные технологии производства таких аккумуляторных батарей.

Это:

• Технология GEL. Здесь применяется силикагель и микропористый сепаратор;
• Технология AGM. Здесь стекловолокно используется для абсорбции электролита. Оно же одновременно выступает в роли сепаратора.

Продукты, сделанные по этим технологиям, применяются в автомобильной промышленности, судостроении, различных системах, где требуется обеспечение бесперебойного питания. На автомобилях пока ещё нечасто можно встретить АКБ с гелеобразным электролитом, а вот, к примеру, в скутерах и мопедах они получили широкое распространение

Для тех, у кого есть авто с таким устройством, важно знать, как заряжать гелевый аккумулятор автомобиля

Некоторые производители заявляют о сроке службы подобных аккумуляторов в 12–14 лет и эксплуатации их в любом положении, хоть «вверх ногами». Не все эти заявления соответствуют действительности. Давайте, посмотрим, какие на самом деле плюсы таких АКБ. Вернуться к содержанию

Что такое гелевый АКБ, его конструкция, характеристики, срок службы

Гелевый аккумулятор – это свинцово-кислотный источник питания, в котором электролит между пластинами находится в абсорбированном, гелевом состоянии. Gel-технология подразумевает полную герметизированность и необслуживаемость этого источника питания, принцип работы которого ничем не отличается от остальных видов аккумуляторов.

Конструкция гелевых АКБ

В привычных свинцово-кислотных аккумуляторах электролит представлен в виде смеси дистиллированной воды и серной кислоты. Gel-технология отличается тем, что кислотный раствор в АКБ находится в виде геля. Такая структура электролита достигается путём добавления в состав силиконового наполнителя, сгущающего смесь.

Несколько высокопрочных пластмассовых цилиндрических блоков, соединённых между собой, образовывают корпус гелевого источника питания.

Основные элементы источника питания:

• положительные и отрицательные электроды;
• пористые пластины-сепараторы;
• электролит;
• клапаны;
• клеммы;
• корпус.

Принцип работы гелевого источника питания аналогичен этому процессу в обычных свинцово-кислотных АКБ — заряженный источник отдает заряд. Во время этого процесса напряжение падает, а плотность электролита уменьшается.

Характеристики Gel-аккумуляторов

Выбирая новый гелевый источник питания, необходимо обратить внимание на следующие параметры:

• Ёмкость — измеряется в ампер/часах. Показывает, в течение какого времени источник питания может отдавать энергию силы тока в 1А.
• Максимальный ток заряда — максимально допустимое значение тока при зарядке АКБ.
• Максимальный ток разряда, он же пусковой ток, показывает значение максимальной силы тока, которую АКБ может обеспечить на протяжении 30 секунд.
• Рабочее напряжение на клеммах — 12В.
• Вес источника питания зависит от его ёмкости и варьируется от 8,2 кг (26 Ач) до 52 кг (260 Ач).

Маркировка гелевых АКБ

Немаловажным параметром выбора нового источника питания является дата его производства. Формат обозначения этой информации зависит от производителя. Разберём основные примеры:

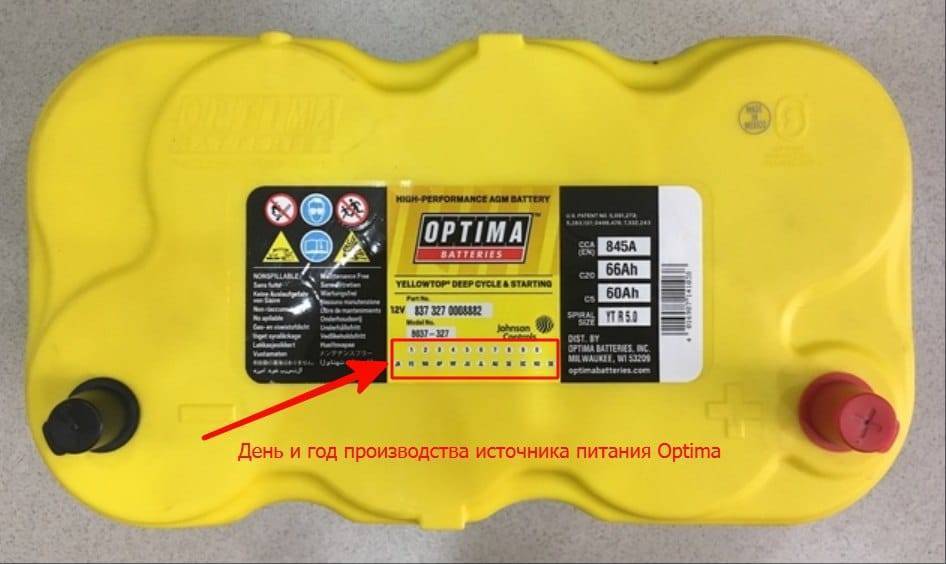

1. Optima: на пластике выдавлены цифры: первая — год, следующие — день выпуска. Например: 3118 означает 2013 год, 118 день. На некоторых моделях дату производства можно найти на наклейке: верхний ряд — месяц, нижний — год.

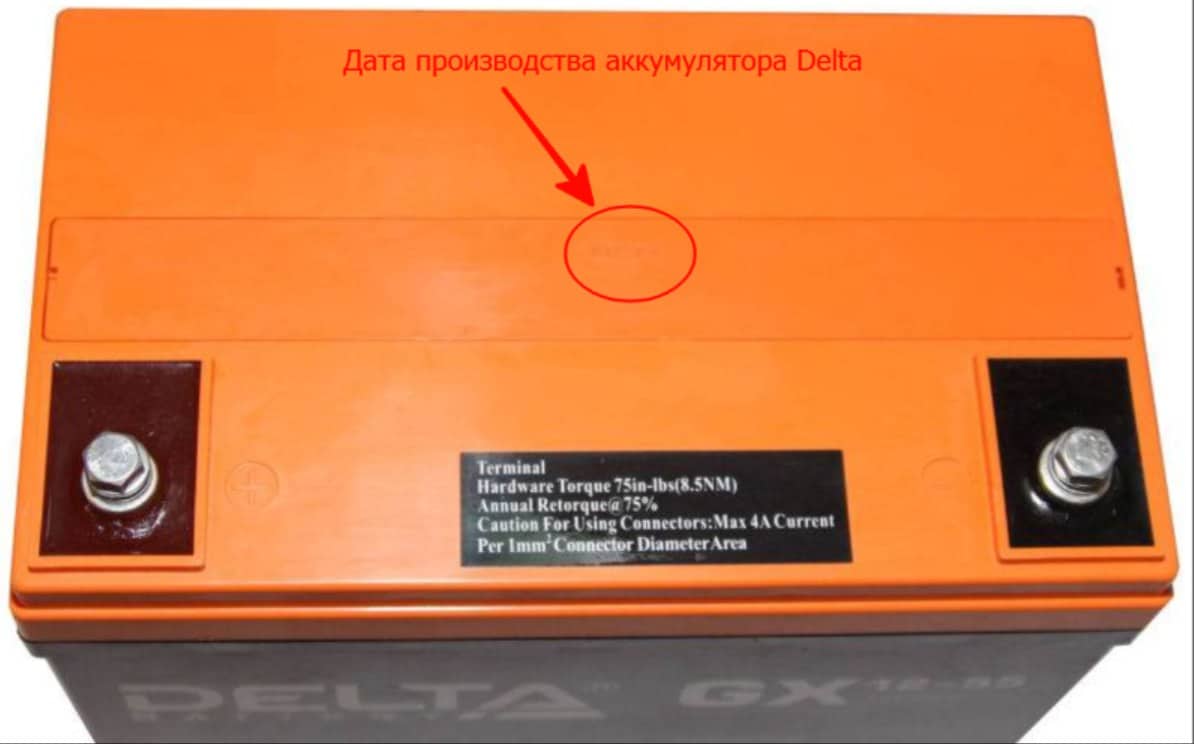

1. Delta: на наклейке с набором цифр и букв нас интересуют первые четыре знака. Первый (буква) — год начиная с 2011 (А).

            Второй (буква) — месяц начиная с января (А).

            Третий и четвёртый (цифры) — день месяца

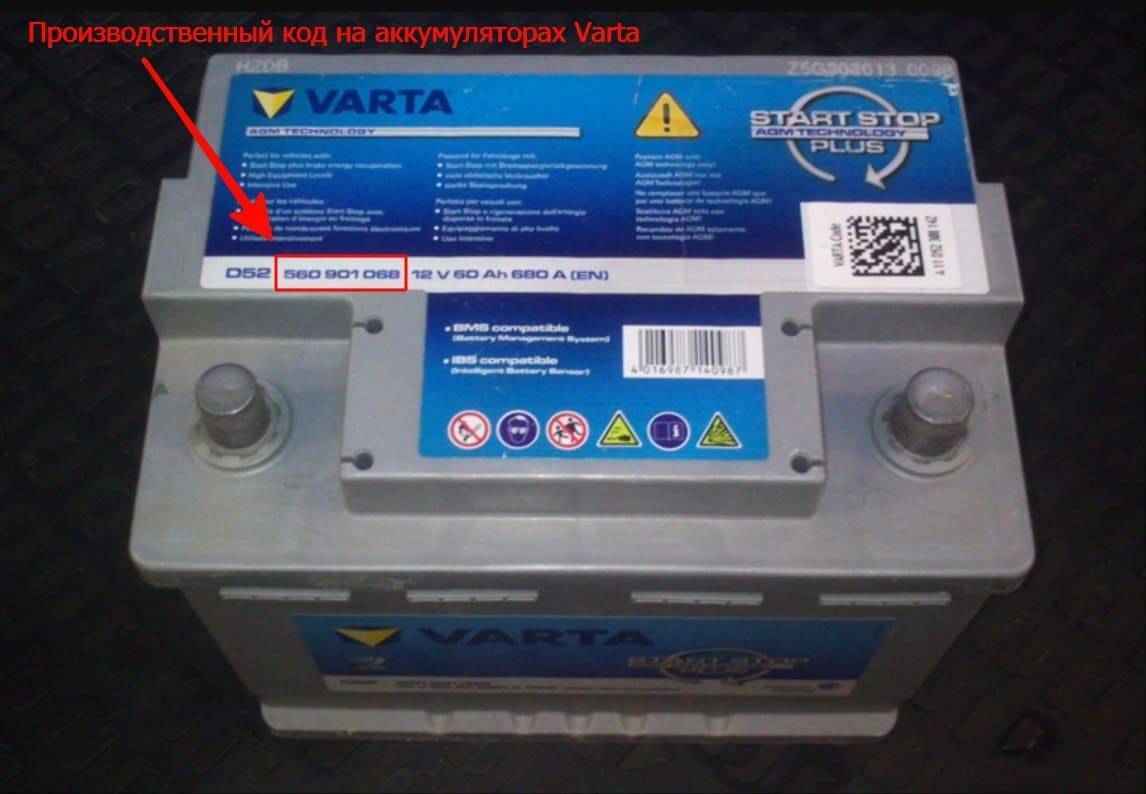

1. Varta: в производственном коде четвёртая цифра — год выпуска, пятая и шестая — месяц (17-январь, 18-февраль, 19-март, 20-апрель, 53-май, 54-июнь, 55-июль, 56-август, 57-сентябрь, 58-октябрь, 59-ноябрь, 60-декабрь).

Срок службы гелевых аккумуляторов

Срок службы гелевого аккумулятора, который сообщают производители — около 10 лет. Однако стоит понимать, что он может меняться в зависимости от условий эксплуатации.

На уменьшение срока службы Gel-аккумулятора влияют слишком низкие (менее −30 °C) и слишком высокие (более +50 °C) температуры. Это связано с тем, что в таких условиях электрохимическая активность источника питания то падает, то возрастает. Стоит отметить, что повышение температуры влечёт за собой ускорение коррозийности пластин. Постоянный недозаряд АКБ также ведёт к уменьшению срока годности батареи. Вместе с тем чрезмерные заряды отрицательно сказываются на продолжительности эксплуатации.

Для того чтобы пользоваться гелевым источником питания максимально долго, рекомендовано не допускать глубоких разрядов и хранить АКБ непродолжительное время в сухих помещениях с температурным режимом от −35 °C до +50 °C.

Конструктивные особенности

Если же говорить о том, из чего состоит стандартный гелевый автомобильный аккумулятор, то тут можно выделить несколько элементов. А именно:

• положительные электроды;
• отрицательные пластины;
• электролит в виде геля;
• клапаны сброса избыточного давления;
• клеммы;
• пластиковый герметичный корпус;
• пластины-сепараторы.

Принцип работы такой же, как и у других свинцово-кислотных АКБ. То есть батарея при наличии заряда отдаёт накопленный ток для пуска двигателя и питания потребителей, когда неактивен генератор. При отдаче заряда напряжение постепенно падает, снижается плотность электролита.

Потому нельзя говорить о том, что гелевый аккумулятор на деле чем-то существенно отличается от кислотного варианта АКБ, где внутри находится не гель, а жидкая среда. Помимо серной кислоты и дистиллированной воды, в гелевые АКБ добавляют ещё и загуститель.

Из-за этого многих интересует, как отличить гелевый аккумулятор от жидкостного свинцово-кислотного. Здесь всё просто. Ориентируйтесь на маркировку. На гелевых можно увидеть надписи GEL. Плюс все GEL АКБ необслуживаемые, их корпус полностью герметичный.

Как проводится восстановление аккумуляторной батареи

Теперь непосредственно о том, как восстановить гелевый аккумулятор. В галерее ниже показан порядок действий. Сначала снимается верхняя пластиковая крышка. Затем удаляются резиновые колпачки со всех банок.

Снимаем пластиковую крышку

Снимаем резиновые колпачки

Аккумулятор готов к заливке воды

Есть также разновидности гелевых аккумуляторов с индивидуальными крышками над каждой банкой. Придётся снимать их все, а затем удалять резиновые колпачки.

Удаление пластиковых крышек

АКБ готова к восстановлению

Не стоит заливать много дистиллированной воды. И тем более пластины не должны в ней плавать. Вода требуется для того, чтобы вернуть в нормальное состояние гелевый электролит и восстановить аккумулятор. В процессе эксплуатации дистиллированная вода испаряется и в результате гель высыхает. Лучше залить немного воды 1–2 «кубика» и оставить АКБ на 2–3 часа.

Вода постепенно впитается. Потом дольёте ещё, если потребуется. Достаточно просто, чтобы стекловолокно с гелем было в увлажнённом состоянии. Но в воде ничего плавать не должно. Если в банке бултыхается вода, её нужно откачать тем же шприцем.

Дистиллированную воду проще всего отмерять и заливать шприцем

Дальнейшее восстановление подразумевает обычную зарядку аккумулятора. Не забывайте, что напряжение при этом не должно превышать 14,4–14,6 вольта, а ток составляет 0,1 от ёмкости батареи. Если аккумулятор из ИБП, то можете установить его обратно и зарядить в корпусе. Для того просто подключите его в сеть и включите без нагрузки. Может получиться так, что в процессе зарядки аккумулятор будет очень плохо принимать ток. Если зарядка идёт уже несколько часов, а ток не воспринимается, нужно увеличить напряжение до 20 вольт.

После того как АКБ начнёт принимать ток, установите напряжение около 14 вольт. При этом ток не должен превышать 0,1 от ёмкости батареи. Затем заряжайте в обычном порядке и аккумулятор будет восстановлен. Вернуться к содержанию

Рекомендации по обслуживанию

Если соблюдать рекомендации по обслуживанию гелевых автомобильных аккумуляторов, есть высокая вероятность, что они прослужат максимально долго. Не исключено даже, что срок службы будет соответствовать заявленным производителем цифрам.

Но случается и так, что в ходе эксплуатации корпус начинает вздуваться, внутри разрушаются свинцовые пластины. Такие АКБ уже не подлежат восстановлению. Единственным правильным решением станет полная замена устройства.

Возвращаясь к вопросу о том, как обслуживать современный гелевый аккумулятор, многие скажут, что эти АКБ необслуживаемые, а потому ничего изменить автомобилист не в состоянии. Это не совсем так.

Есть ситуации, когда происходит потеря ёмкости, обусловленная высыханием гелеобразного электролита. Это указывает на то, что водный баланс нарушен, и в составе рабочей среды не хватает воды. Потенциально долить её можно. И здесь используется исключительно качественная дистиллированная вода.

Примерная схема доливки дистиллята в гелевую батарею выглядит следующим образом:

• снимается пластиковая крышка;
• удаляются имеющиеся там резиновые заглушки на секциях АКБ (банках);
• с помощью шприца набирается буквально 1–2 кубика дистиллята;
• в каждую из банок через шприц с острой иглой заливается жидкость;
• батарея оставляется на несколько часов, чтобы вода смешалась с гелем;
• если гель всё равно оказался слишком густым, требуется повторить процедуру и добавить ещё небольшое количество воды;
• если через несколько часов вода осталась на поверхности геля, это уже излишки, которые следует убрать тем же шприцем;
• подождав пропитки геля водой, сделайте замеры напряжения на клеммах;
• установите заглушки обратно;
• поставьте на место пластиковую крышку;
• подключите АКБ к зарядному устройству.

Также определённое вмешательство может потребоваться в том случае, если GEL АКБ столкнулась с последствиями сильной сульфатации.

Тут есть 2 основных метода добиться эффекта десульфатации.

1. С использованием Трилона В. Этот химический состав нужно развести с водой в указанных производителем пропорциях. Предварительно аккумулятор полностью просушивается. Поскольку не все гелевые АКБ позволяют полностью извлечь оттуда рабочий состав, у некоторых автомобилистов этот метод может не сработать. Если получилось слить электролит, вместо него заливается раствор Трилона В. Он выдерживается некоторое время, после чего сливается. Затем обязательно батарея промывается чистым дистиллятом. На последнем этапе заливается гелевый электролит. Это сложный и многоэтапный метод, осилить который смогут не все.
2. Методом воздействия импульсными токами. Импульсные токи должны иметь различную амплитуду. За счёт этого происходит разрушение сульфата свинца. Проблема лишь в том, что гелевые батареи не особо любят, когда напряжение и ток резко меняются. Потому многие автомобилисты отмечают, что при обслуживании гелевых АКБ такой метод срабатывает не всегда.

Потенциально методы восстановления для GEL АКБ существуют. Но они, скорее, подходят классическим батареям. Рекомендуется всё же стараться придерживаться правил эксплуатации. А если аккумулятор демонстрирует признаки выхода из строя, лучшим решением станет замена.

Если автомобилист знает, как обслуживать правильно гелевый автомобильный аккумулятор, и соблюдает эти рекомендации, АКБ должна прослужить долго и доставить минимум проблем автовладельцу.

Но и в случае с GEL АКБ есть примеры не самых удачных батарей, а также подделок, реализуемых на отечественном рынке. Покупка аккумулятора с маркировкой GEL ещё не гарантирует получения всех тех преимуществ, которые были описаны выше.

Спасибо всем за внимание! Подписывайтесь, оставляйте комментарии, задавайте актуальные вопросы и рассказывайте о нашем проекте своим друзьям!

Хранение скутера зимой в теплом гараже и на улице

При хранении мопеда на зиму в теплом не влажном помещении все вышеперечисленные пункты по подготовке и консервации скутера на зиму выполнять не обязательно. Например, аккумулятор можно не снимать, а только отсоединить минусовую клему от мотороллера и подзаряжать раз в месяц. Также рекомендуем запускать двигатель 3-4 раза за зимний период и дать поработать 10-20 минут.

Если у Вас нет возможности оставить своего коня ни в теплом помещении ни в холодном гараже, а хранить зимой скутер Вы собираетесь на улице, то плотно накройте его брезентовым чехлом. Брезент не пропускает влагу, но пропускает воздух. Не стоит накрывать мопед пленкой или материалом, который не пропускает пару — конденсат образуется изнутри и вследствие приведет к ржавлению металлических частей. Конечно все изложенное выше по правильной подготовке аккумулятора, двигателя и вообще скутера к зиме при таком хранении мопеда обязательно к выполнению с двойной ответственностью. Но Вы должны понимать, что все же таким способом хранить мопед зимой не рекомендуется.

Соблюдение этих не сложных правил по консервации и подготовке скутера к зиме помогут Вам насладится поездками на мопеде при первом потеплении весной, а не заниматься ремонтом скутера. Удачи!

Восстановление гелевого электролита

Несмотря на то что рассматриваемые АКБ изготавливаются в не обслуживающем корпусе, в некоторых случаях есть возможность восстановить уровень электролита. Качественное изделие может прослужить отведенный срок даже без обслуживания.

При вздутии или разрушении пластин восстановить конструкцию не получится, источник питания нужно заменить полностью. Потеря емкости указывает на то, что используемый гель начал высыхать. При необходимости можно восстановить водный баланс путем добавления дистиллированной воды. Рекомендации по проведению этой работы следующие:

1. АКБ снимается с автомобиля.
2. Демонтируется верхняя крышка и с отверстий удаляются заглушки.
3. Внести воду внутрь конструкции можно при помощи обычного шприца. В большинстве случаев требуется около 1−2 кубика.
4. Вода вливается в каждую банку.
5. Аккумулятор нужно оставить на несколько часов. Они требуются для того, чтобы гель равномерно пропитался.
6. Проводится сборка конструкции и проверяется уровень напряжения на клеммах.
7. Если показатель напряжения правильный, заглушки устанавливаются на свои места.

Слишком сильный износ конструкции становится причиной сильной сульфации пластин. Провести десульфацию можно двумя методами:

1. Добавление химического состава Трилона В. Подобное вещество можно приобрести в специализированном магазине и развести согласно рекомендациям. Перед добавлением созданного состава рекомендуется осушить аккумулятор, после чего провести его промывку дистиллированной водой. Провести подобную работу можно только при наличии определенных навыков, допущение незначительной ошибки приведет к быстрому износу пластин.
2. Использование импульсных токов с различной амплитудой. Для разрушения сульфата свинца применяется метод подачи импульсных токов. Аккумуляторы гелевого типа крайне отрицательно воспринимают резкие перепады. Поэтому рассматриваемый метод не всегда позволяет достигнуть требуемого результата.

При соблюдении рекомендаций по эксплуатации гелевые источники энергии могут прослужить в течение длительного периода. Их эксплуатация достаточно проста, необходимость в обслуживании возникает крайне редко. Основным недостатком является высокая стоимость, которая и отпугивает многих автовладельцев.

В каких случаях восстановление АКБ нецелесообразно

Владелец может попытаться реанимировать гелевую батарею с неповрежденными электродами и целым корпусом. Если отмечено раздувание кожуха, то дефект указывает на выпадение активной массы из электродных пластин. Деформация кожуха определяется при визуальном осмотре, подобные источники питания восстановлению не подлежат. Невозможно выполнить ремонт источников питания с разбитыми пластиковыми корпусами, заклеивать или запаивать трещины запрещается.

Дополнительным способом проверки изделия является определение состояния пластин. В домашних условиях тестирование проводится путем встряхивания батареи. Если произошло разрушение элементов, то из корпуса будет доноситься посторонний звук.

Владелец может визуально осмотреть полость через технологические отверстия. Если на электродах обнаружены повреждения, то оживить аккумулятор не получится. Восстанавливаются лишь устройства с пересохшим слоем электролита, что негативно влияет на емкость изделия.

Обслуживание аккумулятора на скутере

АКБ продаются в заряженном и сухозаряженном состоянии. Еще появились гелевые виды, которым обслуживание аккумулятора не требуется.

Подготовка необслуживаемого аккумулятора к первому пуску

Первое что нужно сделать, необходимо заправить электролитом сухозаряженный аккумулятор. Летом достаточно довести плотность электролита до 1,25г/см куб, а зимой довести плотность до 1,28 г/см куб.

Далее нужно открутить пробки банок аккумулятора и очень аккуратно залить в них электролит (лучше это делать в перчатках и рабочей одежде), залить нужно так, чтобы электролит покрывал свинцовые пластины на 1-1,5см, но не под самое горлышко.

Вот и закончена не сложная процедура заправки аккумулятора и уже через два часа можно пользоваться

Обратите внимание, аккумулятор сначала будет заряжен только на 60-70%, но этого достаточно чтобы завести скутер

Обслуживание аккумуляторов

За сухозаряженным и уже заправленным электролитом аккумулятором требуются одинаковый уход в процессе эксплуатации

Важно чтобы аккумулятор содержался в чистоте. Эстетически это конечно приятно, но главная причина не в этом, дело в том, что пыль и грязь которые собираются между клеммами, постепенно пропитывается парами электролита и становится проводником электричества

И даже если по счастливому случаю это не приведет к короткому замыканию, то привести к преждевременному разряду точно сможет, а что снижает срок службы аккумулятора скутера.
Не забывайте проверять уровень электролита. Если у корпуса аккумулятор непрозрачный, то уровень электролита проверяется щупом.
Так как идет реакция электролиза, то вода понемногу испаряется, нужно проверять количество воды и с случае необходимости доливать в банки аккумулятора, ориентируясь на метки или показания щупа.
Если по какой-то причине аккумулятор опрокинулся с открытыми пробками, то тогда нужно повторить процедуру описанную выше для.

Зарядка аккумулятора

Когда скутер исправен (запчасти для скутера), аккумулятор отлично держит заряд, то не требуется дополнительной зарядки. Но к началу зимнего периода обычно владельцы скутеров уже отгоняют их в гараж. Никогда не оставляйте подключенный аккумулятор к скутеру на длительный период и особенно на неотапливаемую зимовку. В последствии зарядить его уже навряд ли удастся.

Для всех свинцово-кислотных аккумуляторов существует правило: ток заряда не должен превышать 1/10 его емкости.

Периодически нужно проверять состояние заряда вашего аккумулятора. Заряд можно определить с помощью специального индикатора на нем, а если индикатора нет, то обычным вольтметром. Через 20-30 мин. после эксплуатации скутера, напряжение на клеммах рабочего аккумулятора составляет около 12,8 вольт, а если 12,3 вольта или даже ниже, то аккумулятор либо не заряжается и есть проблема в электрооборудовании скутера, либо аккумулятор изношен и требует замены.

Если на вашем скутере гелевый аккумулятор, то самое главное в уходе такого аккумулятора – содержать его в чистоте. Следует помнить, что даже короткое кратковременное замыкание, выведет гелевый аккумулятор из строя раз и навсегда.
