Какой винт лучше для лодочного мотора?

Подбор

Мы постараемся объяснить это все по-простому, чтобы вы поняли.

Первый и самый простой способ подбора винта — это сравнение двух-трех-четырех винтов с разными шагами и диаметром. Поочередно устанавливая их на один и тот же двигатель (при этом мотор должен работать примерно на 5000 оборотах в минуту при полностью открытой дроссельной заслонке), определяя, какой винт будет эффективнее при большой загрузке судна, а какой обеспечит высокую скорость. Этот способ отличный, но есть одно НО, где взять столько винтов для пробы. Продавцы винтов не дадут их просто так.

Для второго способа нужно: катер (лодка), лодочный мотор с винтом, и тахометр. Необходимо определить основные параметры винта для лодочного мотора. Ими являются диаметр самого винта и его шаг. От этих параметров, учитывая мощность двигателя, зависит максимальная скорость лодки. Расстояние в дюймах, преодолеваемое винтом за один оборот, есть шаг винта лодочного мотора, он и будет главным. После того, как вы пройдете обкатку, нужно дать полный газ и посмотреть показания тахометра. Посмотрите в инструкции к лодочному мотору (они там указаны точно), какие максимальные обороты он может развить на «полном газу», при открытой заслонке дросселя. Обороты для ПЛМ Suzuki — max 6000–6300. Для Tohatsu, Mercury, Yamaha, Honda — max 5000–5500. А теперь смотрим, не докручивает или перекручивает ваш мотор. Дальше методом подбора шага или диаметра подбираем подходящий винт.

Не докручивает — убавляем шаг винта. Перекручивает — прибавляем шаг винта. Шаг винта — 200 оборотов. Диаметр 1 дюйм — 500 оборотов. Диаметр 0,5 дюймов — 250 оборотов.

Помните: при выборе винта к ПЛМ придерживайтесь определенного правила. Винты с большим шагом используйте для быстроходных легких лодок, а с меньшим шагом — для тихоходных и тяжелых. Изменение шага винта лодочного мотора является единственным способом согласовать винт с двигателем и с лодкой.

Алюминиевые винты идеальны для тех, кто считает свои деньги, максимальные обороты менее важны, чем экономичная (крейсерская) скорость хода, на которой оба материала ведут себя примерно одинаково.

Винты из полированной нержавеющей стали — лучший выбор, когда, прежде всего, нужны прочность и эффективность. Поскольку стальные винты в семь раз прочнее алюминиевых, то изготовители могут делать винты значительно тоньше без ущерба для их прочности и жесткости.

Если мотор выходит на максимальные обороты при полном газе и при обычной загрузке, то винт, скорее всего, выбран правильно.

Не допускайте продолжительной работы вашего мотора на оборотах, которые превышают рекомендуемые. Это может привести к поломке лодочного мотора.

Искренне ваш, коллектив «Море лодок»

Как подобрать гребной винт для лодочного мотора?

Поиск нового винта может быть продиктован желанием изменить характеристики водно-моторного средства, либо необходимостью покупки в следствии поломки.

Для оптимального выбора необходимо знать:

  • Характеристики мотора, его мощность, количество оборотов;
  • Особенности конструкции лодки;
  • Целевое назначение водно-моторного средства;
  • Материал изготовления;
  • Особенности посадочного места винта, диаметр, количество шлицов.

Как ловить больше рыбы?

Каждый ярый рыбак несомненно имеет свои секреты успешной рыбалки. Я и сам за время осознанного рыболовства нашел не мало способов, как улучшить клев. Делюсь своим ТОПом:

  1. Активатор клева. Стимулирует сильный аппетит у рыбы, привлекая ее даже в холодной воде. Всему виной феромоны, входящие в его состав. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
  2. Правильный подбор снасти. Читайте соответствующие руководства по конкретному типу снасти на страницах моего сайта.
  3. Приманки на основе феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте. Рекомендуется найти данные о штатном винте, который устанавливает производитель на имеющийся мотор. В описании характеристик имеются указания на какой тип лодки рассчитан двигатель, ее водоизмещение, осадку, массу.

Важна конструкция и материал изготовления водно-моторного средства. Если мотор мощностью 30-60 л.с. установлен на надувной лодке рассчитанной да двух человек, то в данном случае имеется запас мощности, который вычисляют по формуле 25 кг на одну лошадиную силу.

Можно увеличивать шаг винта. Такой же двигатель на катере для 5-х человек будет нуждаться в бережном отношении и для долгой безаварийной работе потребуется винт с более низким показателем шага.

Отметим! Для достижения скорости будет недостаточно увеличивать шаг. Здесь необходимо менять двигатель на более мощную модель. Считается, что при 80% загрузке лодки мотор должен выходить на паспортные значения оборотов.

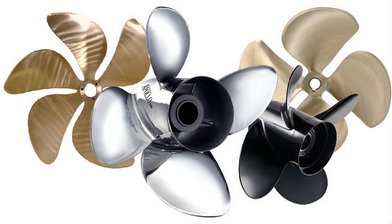

Материалы изготовления гребного винта

Кроме технических характеристик, геометрии, количества лопастей, винты могут изготовляться из различных материалов:

  • Пластик. Самый дешевый вариант, но это не значит, что этот выбор плох. Для моторов малой мощности пластиковый винт выглядит оптимальным решением. Он пластичен, долговечен, способен выдерживать ударную нагрузку без повреждений. Не подойдет для мощных оборотистых двигателей. При сильной нагрузке начинает деформироваться, менять геометрию, что приводит к снижению скорости, увеличению расхода топлива;

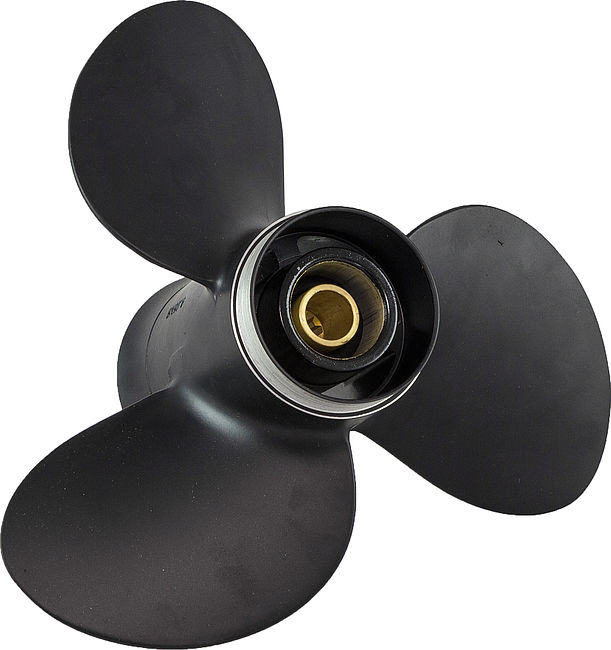

  • Алюминий. Винты выполняются из сплавов с добавлением металлов, улучшающих показатели изделия. Алюминий при этом становится не таким пластичным, как чистое вещество. Металл приобретает твердость и вместе с тем хрупкость. При поломке можно обнаружить сколы с зернистой, кристаллической структурой. Невысокая цена при хороших эксплуатационных характеристиках делает этот винт очень популярным среди владельцев водно-моторных средств;
  • Сталь. Чаще это нержавеющий сплав. Винт прочен, надежен. Рассчитан на предельные нагрузки. Отличный выбор для скоростной лодки. Форма лопастей и тщательная обработка поверхности для уменьшения коэффициента трения делают его характеристики недостижимыми в конкуренции с изделиями из других материалов. Цена высокая, но и технические параметры, долговечность также превышают аналогичные значения у винтовиз пластика и алюминия;
  • Карбон. Изделий из этого материала пока не так много на рынке, но популярность их растет. Прочные винты из карбона имеют практически такие же характеристики, как металл, но они существенно легче. Стоимость сравнима с высококачественными изделиями из нержавеющей стали.

Выбирать винты на лодку следует с учетом особенностей эксплуатации. Для прогулочного катера достаточной мощности подойдут изделия из нержавеющей стали.

Отметим! Рыбацкая лодка, особенно если использоваться она будет в водоемах с большим количеством растительности, может оборудоваться винтами из пластика и алюминия. Это практично и недорого.

Подбор винта для лодочного мотора – нюансы и рекомендации

Итак, прочитав о технических параметрах, вы решаете купить винт лодочного мотора и идете в магазин или ищите подходящую модель в интернете. И тут может встретиться неприятный сюрприз: подробно характеристики не расписаны, а представлены в виде заводской шифровки. Тогда как подобрать винт на лодочный мотор, наверняка, озадачитесь вы. Да легко и просто, ведь прямо сейчас мы расскажем, как перевести заводскую маркировку на «человеческий» язык.

Маркировка винта

Информацию о технических параметрах изделия производители обычно наносят на лопасти или ступицу. Взглянув на винт, можно увидеть запись следующего вида:

  1. 12 ¼ х 15 – первым в дюймах указывается диаметр, а вторым шаг винта.
  2. 12 ¼ х 15 4R – иногда добавляют отметку о количестве лопастей и направлении вращения (R/RH – right – правая сторона). В примере говорится о 4 лопастях, вращающихся вправо.
  3. 3829-292-09 – просто числовая запись говорит о том, что это порядковый или каталожный номер изделия. В таком случае описание технических параметров следует искать на упаковке*.

Как видно, расшифровать заводскую надпись довольно легко. Но, прежде чем выбирать винт для лодочного мотора нужно точно определить, какие параметры гребного винта подойдут вашей лодке ПВХ. А как это сделать, выясним в следующем разделе.

Возможно будет интересно: Лодочные моторы Меркури (Mercury) — модельный ряд, характеристики

Расчет подходящего гребного винта

Уже отмечалось, что главным критерием выбора считается шаг винта, поэтому его значение мы и будем рассчитывать. А чтобы определить подходящий шаг винта для лодочного мотора следует провести измерения ходовых качеств. Выполняются они в несколько этапов.

  1. Обкатайте мотор в течение 20 часов «налегке», т.е. с минимальной нагрузкой.
  2. Замерьте тахометром число оборотов.
  3. Нагрузите лодку до максимального требуемого лимита. Если вы планируете выходить на воду с семьей или рыбачить с напарниками, следует проверить ход судна со всеми пассажирами и сопутствующим грузом.
  4. Снова замерьте число оборотов, которое мотор выполняет с полной нагрузкой лодки.
  5. Выпишите технические параметры установленного на мотор винта (напр. шаг 12).

Теперь записываем полученные данные и сопоставляем их с паспортными характеристиками.

Итак, первым делом берем показатель максимальных оборотов. Допустим он равен диапазону 4000-5000. Обращаемся к данным пункта №2. Если тахометр выдал максимальное значение, например, в 4800, значит установлен оптимальный винт лодочного мотора, т.к. замеры соответствуют паспортным данным. Но ходовые качества можно еще отрегулировать, устанавливая винты с разным шагом.

Вернемся к расчётам. Если наш винт 12 и показатель оборотов 4800, то до пикового значения остается 200 оборотов. Значит, установив винт с шагом 11, мы добьемся 5 000 оборотов, при этом скорость упадет на 5%, но увеличится тяга. А винт 13 уменьшит обороты до 4600, но увеличит скорость

Важно отметить, что с шага 10 для данной нагрузки начинается запредельное количество оборотов, что приведет к перекруту и износу мотора. НО увеличение нагрузки изменяет требования к винту, поэтому проверим измерения с полной нагрузкой (пункты №3-4)

Допустим с максимальным грузом число оборотов снизилось до 4200. Это все еще в пределах нормы, но улучшить тягу поможет винт меньшего шага. Например, если вместо установленного 12 поставить винт с шагом 10, обороты повысятся до 4600, а 8 и вовсе позволит добиться предела в 5000. Поэтому в идеале тем, кто выходит на воду и в одиночку, и в большой компании, рекомендуется иметь минимум 2 винта с разным шагом, точно рассчитанным под определенную нагрузку. Это позволит оптимально настроить ход судна и по максимуму использовать его технические возможности.

Отметим также, что нужно сделать, если показания тахометра расходятся с паспортным диапазоном. Нужно вычислить разницу между максимально допустимыми оборотами (большее число в диапазоне) и показаниями замера, а затем поделить это значение на 200 оборотов. Например, диапазон 4500-5000, а показания 3800. Проводим расчет.

(5000-3800):200 = 1200:2 = 6

Значит для повышения оборотов при данной нагрузке необходимо уменьшить шаг на 6. Если использовался винт с шагом 15, меняем его на винт с шагом 9 и получаем максимальные 5 000 оборотов.

Принцип и механизм работы гребного винта:

Основа механизма работы гребного винта – преобразование вращения вала двигателя судна в силу, заставляющую его двигаться, т.е. создание из толщи воды своеобразного упора, от которого как обычная лодка, так и многотонный крейсер могут оттолкнуться и начать (а в дальнейшем – продолжать) ход.

Главная составляющая винта – лопасти, от правильного расположения которых зависит ход машины. Когда конструкция начинает вращение, на поверхности лопастей создаются определенные силы:

– на стороне, обращенной по ходу движения (засасывающая), возникает разрежение;

– на стороне, расположенной против хода (нагнетающая) – увеличенное давление водной массы.

Разница в получаемом с разных сторон давлении и образует искомую силу (Y), имеющую название подъемной. Она, в свою очередь, состоит из сил, направленных в сторону движения машины (Р) и перпендикулярно к самому судну (Т), благодаря чему:

– достигается нужный упор для работы винта;

– образуется крутящий момент, чье преодоление возложено на двигатель.

Большое значение имеет и угол атаки профиля лопасти (α), который должен находится в пределах 4-8 градусов. Угол атаки – это угол, образующийся между вектором скорости потока воды, надвигающейся на лопасть, и самой поверхностью нагнетающей лопасти. Повышение этого значения приведет к увеличению крутящего момента, а значит, производительность двигателя будет затрачиваться впустую. При снижении возникнет обратная ситуация: уменьшатся подъемная сила и упор, что приведет к недоиспользованию мощности двигателя.

Размер имеет значение

Количество лопастей

Определившись с материалом, необходимо решить, какое количество лопастей станет для вас наиболее оптимальным. Это напрямую влияет на эффективность и плавность хода. Чем больше лопастей, тем меньше скорость, меньше вибрация и больше тяга.

Двухлопастные винты используются очень редко. Их область применения — это, как правило, болотоходы и электромоторы. Самые распространенные и оптимальные по своим свойствам — трехлопастные винты.

По мере увеличения площади упора увеличивается и площадь действия толкающих сил, и трение. Если нужна скорость налегке — выбирайте три лопасти. Это обеспечит вам высокий КПД, максимальную скорость и шанс, что, воткнувшись в песок, винт ляжет на две продольные лопасти, а третья будет торчать сверху, без повреждений.

Четырехлопастной винт считается грузовым, от него не стоит ждать максимальной скорости. Но зато более быстрый старт и уменьшение скорости выхода на глиссер вам обеспечены — и это хороший бонус для увлекающихся водными видами спорта. Очень важный момент, который часто становится решающим — большая площадь лопастей сэкономит расход топлива на крейсерском ходу. Благодаря четному числу расположенных друг напротив друга лопастей вибронагрузка снижается и ход лодки становится более плавным. Все эти плюсы актуальны, пока вы используете двигательную установку на 70–80% от полной мощности. Стоит достичь максимальной скорости — и четырехлопастной винт теряет все свои преимущества

Поэтому важно понимать, какую из ваших целей можно назвать первоочередной. Если вы — тягач, если вам не важна скорость и экономия топлива для вас — решающий фактор, то четыре лопасти в помощь

В остальных случаях лучше взять скоростной трехлопастной винт.

Диаметр винта

Также переменным значением является диаметр винта, измеряемый по внешнему краю лопастей. Чем больше диаметр — и, соответственно, площадь — тем выше тяговые свойства мотора, тем — как следствие — ниже скорость.

Самые часто встречающиеся: «круглое ухо» и эллипс, обеспечивающие оптимальное соотношение тяги и скорости. Для скоростных судов обычно ставят лопасти, сужающиеся к кончикам — такое строение уменьшает трение и увеличивает скорость перемещения легких судов. Для движения в заросших водоемах идеально подойдут косые винты, лопасти которых закручены по направлению движения и не имеют привычки накручивать водоросли.

Что такое гребной винт в лодочном моторе?

Движение становится возможным, когда вращательный момент двигателя передает потенциальную энергию лопастям, которые создают тягу, опираясь на воду. Гребной винт передает усилие, возникающее при работе корпусу мотора, закрепленного на конструкции лодки.

Чем больше количество воды за единицу времени будут перемещать лопасти, тем мощнее будет движение. Габариты и форма гребного винта должны соответствовать поставленным задачам и возможностями силового агрегата.

Неправильно подобранный он может приводить как к снижению КПД, так и к рискам преждевременного выхода из строя двигателя.

Технические характеристики

Обращать внимание при выборе винта нужно на следующие показатели:

  • Диметр винта. Измеряется он по краям противолежащих лопастей если это четырехлопастной винт, а когда их три, то умножение на два значения от центра до дальней точки;
  • Шаг винта. Фактически это угол расположения лопасти относительно оси вращения. Шагом называют расстояние, которое преодолеет винт за один полный оборот. При этом не учитывается момент проскальзывания. Достигнуть паспортного значения можно это только в твердой среде. Практические показатели в воде ниже теоретических;
  • Количество лопастей. Их может быть 2, 3, 4 и более. Двухлопастные используются крайне редко. Слишком много побочных эффектов возникает в процессе эксплуатации, поэтому применяют их толь ко для специальных целей. Самые популярные сегодня трехлопастные винты. Оптимальной сочетание геометрических особенностей для решения большинства задач. Винт с четырьмя лопастями и более имеет некоторое нюансы и применятся чаще на судах с большим водоизмещением и мощными моторами;
  • Дисковое отношение. Значение показывает площадь поверхности лопастей в сравнении с аналогичным показателем диаметра. Измеряют спрямленные контуры. Конструкции винтов могут быть выполнены с перекрытием одной лопасти другой, поэтому значение дискового отношения может быть больше 1. Существуют модели с показателем 1, 5. Это означает что площадь лопастей превышает площадь диаметра на 50%. Практическое применение винтов на большинстве частных водно-моторных средств получили изделия с отношением 0,6 – 1, 2. Значения больше единицы актуальны для мощных моторов, способных приводить в движение большие массы воды за единицу времени, и соответственно развивать большую скорость.

Аббревиатура на имеет единого стандарта. Встречаются обозначения, где первой цифрой указывается количество лопастей. Потом следует диаметр. Затем идет значение шага винта и направление вращения. Например, 3х10х15R. Означает это, что винт трехлопастной, диаметром 10 дюймов с шагом 15, правого вращения. Часто торговая маркировка бывает иной.

Отметим! Первым указывается диаметр, а количество лопастей прописывают в конце. Уточнить все значения нужно в спецификации детали, которая имеется в сопроводительных документах, на упаковке изделия.

Какую форму лопасти выбрать

Лопасть с заостренными концами

Гребные винты производят различной формы. Каждая предназначена для определенных целей.

Рассмотрим основные виды лопастей:

  • лопасти с нулевым гребком, такие лопасти расположены перпендикулярно втулке они отличаются тем, что способствуют максимальному подъему носа лодки и способствуют глиссированию;
  • лопасти, закрученные в сторону вращения винта, отличаются тем, что в процессе вращения разрезают любую траву, и водоросли, которые попадают на винт, и не дают им накручиваться идеально подходят для плавания в заросших водоемах;
  • эллиптические лопасти дают идеальное соотношение тяги и скорости;
  • лопасти с заостренными кончиками ставят на быстроходные лодки, так как трение при их использовании минимально.

Блиц-советы

Подводя итоги, можно привести следующие советы, касающиеся гребных винтов и их использования:

  1. Не рекомендуется дополнительно покрывать подобные устройства краской, поскольку при отсутствии у нее водоотталкивающих свойств, поверхность в скором времени начнет сильно шелушиться, что ухудшит функционирование винта. В результате скорость будет падать даже при увеличении количества совершаемых оборотов.
  2. Лучше всего приобретать гребные винты у крупных производителей, которые успели зарекомендовать себя с хорошей стороны и имеют достаточное количество положительных отзывов. Такие компании дают продолжительную гарантию на свое оборудование и зачастую дают предварительно протестировать выбранные модели.
  3. Для обеспечения прямолинейности движения судна можно установить два винта с разным направлением вращения. Необходимо помнить, что монтаж нескольких устройств, имеющих одинаковое вращение, будет способствовать наклону плавательного средства в одну из сторон.

Как выбрать винт

Гребной винт на любом моторизированном плав-средстве – самая важная составляющая силовой установки. От его правильного выбора зависит приемистость, скорость, экономичность.
На рынке России представлены различные производители гребных винтов. Коротко об основных направлениях в производстве и отличиях продукции разных производителей. Большинство производителей моторов устанавливает винты собственного производства. Это понятно, потому как лучший способ преобразовать мощность мотора в эффективную скорость – проектирование и разработка гребного винта, соответствующего характеристикам самого мотора.

Собственное производство гребных винтов имеют все лидеры в производстве силовых установок для лодок и катеров. Но есть и исключение из правил. Honda и Tohatsu устанавливали и устанавливают гребные винты компании Michigan и Solas.

Нужно заметить, что все производители силовых установок (как подвесных моторов, так и стационарных двигателей с угловыми колонками) рекомендуют устанавливать оригинальные винты. Но мы то люди “себе на уме” и не собираемся просто так на слово верить каким-то дядям, которые, к сожалению, стараются не только продать нам винт, но при этом еще и заработать.

По поводу “хорошести” оригинальных винтов поговорим ниже, но тут нужно заметить, что устанавливая на свой мотор гребной винт с другим шагом, всегда удобнее устанавливать именно оригинальный винт, поскольку кроме шага винт имеет еще несколько важных характеристик, которые у разных производителей могут отличаться. В результате, заменив оригинальный винт на винт другого производителя с тем же шагом, вы можете не получить ожидаемый эффект (если установите, например, на мотор Yamaha винт Solas). Попытаемся разобраться, что намудрили производители гребных винтов, и зачем они вообще это сделали.

Разновидности гребных винтов

Гребные винты отличаются по многим параметрам, среди которых:

  • величина шага, которая представляет собой расстояние, которое проходит винт за один оборот;
  • дисковое соотношение — это величина отношения общей площади лопастей, к площади круга гребного винта по максимальному диаметру;
  • диаметр окружности — величина максимального диаметра окружности гребного винта;
  • количество лопастей, наиболее часто встречаются винты с 3 лопастями, но иногда их может быть 2 и 4;
  • материал, гребные винты могут быть изготовлены из углеродистой и нержавеющей стали, алюминиевого сплава или пластика;
  • конструкция ступицы, некоторые модели гребных винтов осуществляют удаление отработанных газов двигателя через ступицу;
  • количество шлицов втулки, число их может существенно отличаться.

По причине такой вариативности параметров, гребной винт от одного лодочного мотора не подходит для другой модели без дополнительной доработки или переделки этой детали.

Маркировка винтов

Для обозначения размеров диаметра гребного винта применяются дюймы. Маркировка чаще всего наносится на лопасти винта. В стандартной маркировке обозначается:

  • диаметр;
  • шаг гребного винта, например: 9 1/4 x 13;
  • количество лопастей;
  • направление движение, например: 3 х 10 х 11 R. В этом обозначении литера «R», указывает на правое вращение гребного винта.

В том случае, когда на гребном винте указывается номер по каталогу, например: 1235-200-45, то расшифровка указывается на упаковке изделия.

Правила выбора

Критерии выбора

Помимо рассчитанных показателей существует еще большое количество особенностей, на которые необходимо обратить внимание при выборе гребного винта:

Число лопастей будет оказывать влияние в первую очередь на ходовые качества. Рекомендуется выбирать трехлопастные модели, варианты с 2 или 5 лопастями фактически не используются. Устройства, оснащенные 4 лопастями, применяются при наличии необходимости тяги. Их задействование является целесообразным при нужде в повышенной грузоподъемности, если особенности редуктора не позволяют увеличить винтовой диаметр.

Форма лопастей также должна быть подобрана правильно, здесь в первую очередь учитывается, что модели с увеличенной кривизной ускоряют кавитацию

К тому же передние кромки не должны быть слишком острыми, это негативно сказывается на рабочих параметрах.

Особое внимание необходимо уделить и материалу гребного винта. Наиболее надежными, прочными и долговечными считаются модели, изготовленные из нержавеющей стали нового поколения

Однако для лодок, оснащенных двигателями с малой мощностью, особенно при их использовании в пресных водоемах, подойдет и устройства, изготовленные из алюминиево-кремниевых или алюминиево-магниевых металлических сплавов.

Как определить подходит ли винт

Понять, подходит ли имеющийся гребной винт, можно сняв замеры оборотов при максимальных и минимальных нагрузках, показатель должен при этом находиться в рамках, определенных производителем.

Ниже приводятся конкретные примеры соответствия и несоответствия выбранных устройств:

  1. При минимальных нагрузках двигатель показывает количество оборотов, заявленное производителем; при максимальных нагрузках не наблюдается серьезного сопротивления движения, имеется возможность выйти на глиссирование. Это свидетельствует об универсальность гребного винта, он был подобран правильно.
  2. Ни при каких нагрузках двигатель не выдает заявленное количество оборотов, возникают проблемы при выходе на глиссирование. Подобная ситуация наглядно демонстрирует, что был выбран винт со слишком большим показателем шага.
  3. Возникают перекруты: мотор совершает слишком большое количество оборотов, превышая показатели, установленные производителем; при этом скорость лодки далека от максимального предела. Это свидетельствует, что требуется винт с более высоким показателем шага.
  4. Правильно подобранный грузовой винт позволит без особых проблем выходить на глиссирование даже при полной загрузке плавательного средства, небольшая потеря скорости в данной ситуации является нормальным явлением.
  5. Максимальные показатели оборотов двигателя и скорости лодки достигаются только при незначительной загрузке плавательного средства и нахождении гидроподъема в верхнем положении, подобные ситуации наблюдаются при установке скоростных винтов.

Защита для гребного винта
