Как сделать гусеницы для вездеходов своими руками: чертеж, конструкция и комплектующие

Гусянка для снегохода Буран: какая лучше, как поставить

Какими бы надежными ни были родные» гусеницы снегохода, рано или поздно при активной эксплуатации машины возникнет необходимость в их замене. Кроме того, необходимость купить пару новых гусениц может возникнуть не только потому, что старая вышла из строя. Возможно, вы просто захотите заменить гусеницы, которые были установлены, на заводе, на более совершенные. Также многие владельцы снегоходов хотят приобрести дополнительную пару, чтобы использовать ее для тех или иных целей, с которыми «родные» гусеницы справляются плохо. В статье пойдет речь про гусеницы от компании Композит.

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

Выбирается шина с не сильно изношенным рельефом протектора.

Вырезается дорожка для гусеницы с использованием остро заточенного сапожного ножа

Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором.
Вырезание ножом можно с успехом заменить электролобзиком, обезопасившись от возможного травмирования.

Срезаются обе боковины покрышки.
Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты.

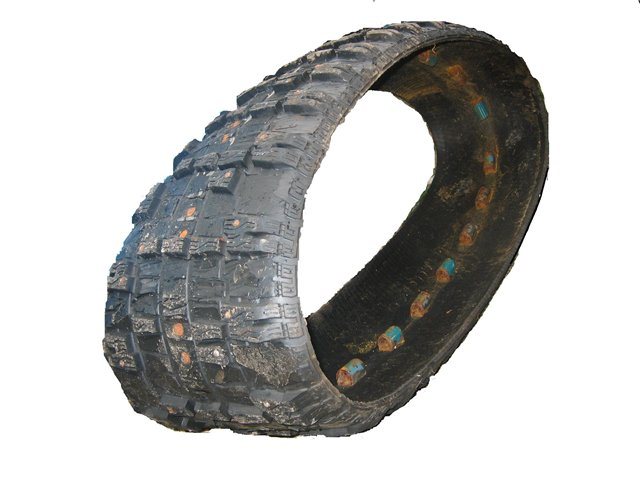

Таким образом, элемент гусеницы готов к использованию:

Как сделать гусеницу своими руками: способы и пошаговый мастер-класс как и из чего изготовить гусеницу (115 фото + видео)

Вездеходы – это универсальное средство передвижения, которое сможет доставить вас в нужное место при катастрофически плохих погодных условиях.

Наиболее часто вездеходы используются в северной и восточной части нашей большой страны, где преобладают морозы, сильные дожди и местность по которой не может проехать обычный автомобиль.

Следует отметить, что вездеходы передвигаются при помощи колёс и гусениц. Последнее как раз любит часто ломаться и доставлять своим хозяевам кучу проблем по ремонту или полной замене этого комплектующего.

Как уже можно было догадаться речь пойдёт о том, как сделать гусеницы для вездехода своими руками.

Краткое содержимое обзора:

Самодельные гусеницы из автопокрышек

Гусеницы кажутся, а может быть и являются наиболее сложным в изготовлении компонентом самодельной гусеничной техники

Абсолютно неважно для чего вы хотите сделать гусеницы – небольшой вездеход для охоты, мотобуксировщик для рыбалки или мотоблок на гусеничном ходу для работы по хозяйству. Во всех случая нужна легкая и простая в изготовлении самодельная гусеница, которая бы потом еще и служила долго и не требовала к себе пристального внимания во время эксплуатации

Кто может себе позволить купить серийные гусеницы в одном из онлайн-магазинов – делают это и не задумываются. Но у большинства умелых мастеров бюджет строительства техники для домашнего пользования не позволяет этого сделать. На помощь им приходит смекалка или интернет!

Есть несколько способов сделать их и одним из самых распространенных среди гаражных мастеров является изготовление гусениц из автомобильных покрышек грузовиков. Сапожным ножом, периодически смачивая его в обычном мыльном растворе для более легкого скольжения по резине, вырезаете борта автопокрышки, оставляя только беговую дорожку. Это только тут в статье можно описать этот процесс одним предложением. На самом деле это очень трудоемкая и травмоопасная работа, требующая терпения и внимательности. Результатом этого кропотливого процесса станет качественный и не разлохмаченный рез.

Что лучше — колесный или гусеничный вездеход

Отечественные компании предлагают несколько разновидностей снегоболотоходов. Некоторые образцы оснащены колесами, другие — гусеницами. Иногда встречаются и комбинированные модели колесно-гусеничных вездеходов, однако чаще всего их собирают по заказу. Чтобы определить, какое транспортное средство является наиболее эффективным в условиях бездорожья, нужно ознакомиться с сильными и слабыми сторонами каждого образца.

К преимуществам колесных транспортных средств относят следующее:

  • возможность передвижения по грунтовому или асфальтовому покрытию;
  • масса автомобиля на колесах меньше, чем на гусеницах;
  • расходуют меньше топлива;
  • ходовая часть таких машин устроена легче, чем у аналогичных гусеничных моделей, поэтому ремонтировать и обслуживать их проще, особенно в полевых условиях;
  • несмотря не меньший вес устройства, вездеход может перевозить такое же количество пассажиров и грузов, как оппонент;
  • колеса не приносят большого вреда растительности;
  • легко передвигаются по воде.

Сильными сторонами гусеничного вездехода считается следующее:

  • максимальная проходимость — он пройдет там, где не справится ни один другой транспорт (целина, болотистая местность, талый рыхлый снег и т.д.);
  • звенья цепи складываются в двух плоскостях, что обеспечивает плавность движения, вездеход ползет по поверхности, как змея;
  • транспортное средство способно преодолевая высоты, которые приравниваются к габаритам самой техники;
  • ряд машин оборудован гусеницами, которые не вредят асфальтовому покрытию и не требуют дополнительного разрешения для передвижения по шоссе;
  • остальные модели оснащены специальной резиновой «обувью», которая позволяет двигаться по обустроенным дорогам.

Сказать однозначно, что лучше — гусеницы или колеса, достаточно сложно. Выбор зависит от условий эксплуатации.

Если же речь идет о простых грунтовых дорогах в загородной местности, то колесного транспорта будет более чем достаточно.

Особенности устройства

Основная задача болотоходов на гусеницах заключается в передвижении по непроходимой местности, там, где не может проехать ни одно другое транспортное средство. Они способны преодолевать высокие препятствия с уклоном в 30°, снежные заносы, вечную мерзлоту, пересеченную местность тундры, болота и проезжать по дну водоемов. Транспорт имеет особую конструкцию, которая делает его мощным, надежным, безопасным, простым в управлении и достаточно маневренным.

Большинство моделей имеет полностью герметичный корпус, что позволяет применять транспортное средство в самых неблагоприятных условиях. Также производители могут оснастить технику дополнительным оборудованием, что превратит грузовую машину в механизм специального назначения — пожарный или спасательный автомобиль, буровую установку и т.д. Гусеницы обеспечивают точное и прочное сцепление с поверхностью грунта, за счет чего вездеход может пройти там, где застрянет любой колесный автомобиль.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.


Если мастеру необходимосделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить. Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

  • внедорожники;
  • болотоходы;
  • амфибии;
  • гусеничные тягачи и транспортеры;
  • квадроциклы;
  • машины категории ATV и т.п.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.


Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.). Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.


Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышекшириной 500 мм. Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Самодельные траки для гусениц

Траки для самодельной гусянки также можно изготовить самостоятельно из любого подходящего материала. Главное, что требуется учесть – какую нагрузку вы собираетесь давать своему мотоблоку.

Из пластиковых труб

В качестве траков на гусянку для снегохода можно использовать отрезки пластиковой трубы. Для этого пластмассовую водопроводную трубу №40 нарезать на отрезки, равные по ширине гусеницы. С помощью циркулярной пилы распилите каждый отрезок вдоль на две равные половины, или используйте для этого дисковую пилу по дереву.

Получившиеся траки нужно прикрепить через равные промежутки к транспортерной ленте мебельными болтами №6 с большими шляпками полусферической формы.

Из деревянных брусков

Иногда, если нагрузка на гусянку предусматривается не очень большая, можно использовать в качестве траков березовые брусочки. Они не отличаются особой прочностью для больших нагрузок, зато легки, доступны, и гусеницу с такими траками можно починить в любом удобном месте.

Железные траки

Самыми надежными являются металлические траки из качественного железа. Для этой цели подойдут металлические трубы или профиль, нарезанный на отрезки нужной длины. Профильную металлическую трубу разрезают по тому же принципу, что и пластиковую, и крепят к транспортерной ленте на болтах.

Однако у металлических траков, несмотря на их заметную прочность, также есть свои недостатки: они обладают большим весом по сравнению с пластиковыми и деревянными, и могут согнуться в ходе эксплуатации. Чтоб выпрямить трак, потребуется снимать его с гусянки, а это трудоемкая операция.

Выбирая материал, из которого будут изготовлены траки на гусеницу для вашего мини-вездехода, следует оценить степень нагрузки и условия эксплуатации. Для преодоления снежных просторов на самодельном снегоходе прекрасно подойдут легкие полиэтиленовые или деревянные траки, а для использования мотоблока в качестве мини-трактора все же лучше сделать гусеницу с металлическими грунтозацепами.

Как выбрать технику для создания вездехода

Что касается типа вездехода, который может подойти для создания снегоболотохода, то тут может быть выбран практически любой вариант. Но не вся техника такого типа легко поддается модернизации. Специалисты чаще всего используют для создания вездеходов Неву, так как эти мотокультиваторы наиболее универсальные.

Главное в мотоблоке — это наличие системы охлаждения

Если на вездеходе планируется перевозить грузы либо людей, следует обратить внимание на модели с мощным двигателем. Для создания снегохода лучше брать ту технику, которая оснащена четырехтактным мотором

Все дело в том, что такие двигатели заводятся намного лучше при любой погоде

Более того, четырехтактный силовой агрегат не будет вызывать проблем даже в минусовую погоду, а именно в это время планируется использовать снегоход

Все дело в том, что такие двигатели заводятся намного лучше при любой погоде. Более того, четырехтактный силовой агрегат не будет вызывать проблем даже в минусовую погоду, а именно в это время планируется использовать снегоход.

https://www.youtube.com/watch?v=x7wodD8pAfw

Относительно того, каким именно должен быть двигатель, однозначно сказать нельзя. Для работы над вездеходом подходят и бензиновые, и дизельные силовые агрегаты. В каждом случае имеются свои плюсы и минусы. Все дело в том, что бензин обходится дороже. Но дизельное топливо при минусовой температуре замерзает, поэтому оно не подойдет для снегохода.

Модели техники для передвижения по снегу либо бездорожью также большой роли не играют. Сейчас продаются и надежные белорусские варианты, и неплохая китайская техника, которая отличается доступной ценой при вполне приемлемом качестве. Главное, выбирать те модели, которые пользуются популярностью. В таком случае при необходимости ремонта не придется тратить много времени на поиск запчастей.

Если планируется создать гусеничный вездеход, лучше всего обратить внимание на цельную раму. Со сборной придется много потрудиться, чтобы добиться желаемого результата

Техника безопасности

Готовый снегоход необходимо вначале опробовать на ровной местности. Пассажиров и грузы можно начинать перевозить только после успешных испытаний. Снегоход — это транспортное средство. Он может двигаться со скоростью до 70 км/ч, поэтому основные правила передвижения следует обязательно соблюдать, чтобы не попасть в аварию

С особой осторожностью следует ездить на незнакомых открытых пространствах или в лесу, особенно по свежевыпавшему снегу. Большие скорости в этом случае развивать не следует

Оптимальный вариант — не более 30 км/ч

Оптимальный вариант — не более 30 км/ч.

Готовясь к поездке на снегоходе, необходимо надеть защитный шлем и специальный костюм. Обычный ватник и валенки лучше не использовать. Очень опасно ездить на самодельном снегоходе по водоемам, покрытым льдом. Это очень опасно, даже если самодельное устройство в полном порядке.

Из автомобильных покрышек

Это довольно простой способ, как сделать гусеницы на мотоблок своими руками. При этом такая деталь будет довольно надежной и практичной. Гусеница, изготовленная из автомобильной шины, изначально имеет замкнутый контур. Кроме того, в работе на агрегате, оснащенном таким приводом, не потребуются грунтозацепы. Недостатком можно выделить, разве что, небольшую ширину шины.

Прежде чем приступать к изготовлению, из покрышки, которая послужит материалом, нужно аккуратно извлечь дорожку с протектором. Вручную это делается остро заточенным ножом. Быстрее и легче можно справиться при помощи электрического лобзика и пилки (зубцы должны быть мелкими). Если протектор удаляется лобзиком, следует периодически смачивать его водой или мыльным раствором для снижения трения.

Сняв протектор, изучите «изнанку» покрышки. Если на ней есть дополнительные слои, их также нужно удалить.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

  • Из транспортной ленты толщиной 3 мм.
  • Из автомобильной покрышки.
  • Из клиновых ремней.
  • Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

  • От края ленты 15−20 мм.
  • Между болтами на траках 100−120 мм.
  • Между болтами при кольцевании 25−30 мм.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Как сделать вездеход на шинах низкого давления?

Работа по изготовлению вездехода начинается с составления плана действий, полное выполнение которого означает достижение желаемого результата. Следующие советы помогут сэкономить время и денежные средства:

  1. Наличие свободного времени, позволяющего регулярно выполнять работы по сборке вездехода. При его отсутствии лучше вообще не начинать.
  2. Планирование бюджета. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но, чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить определенную сумму на непредвиденные расходы или возникновение поломок.
  3. Разработка плана. При наличии опыта разработок транспортных средств или задатков инженера-проектировщика возможно самостоятельное создание чертежа вездехода. При отсутствии такового пользуются чужим опытом и готовыми чертежами, которых в сети Интернет достаточное количество.

Подвеска DSA

Эта подвеска характеризуется как первая длиноходная система, которая была применена в строении снегоходов. Если быть точнее, устанавливалась на шасси F2000 и S2000. Расположение амортизаторов и пружин осуществлено между рычагами (устроенными параллельно) и шасси. Соблюдается наклон пружин и амортизаторов к центральной части снегохода. За счет этого ход самой подвески больше, чем амортизатора. Система амортизационной системы представляет собою раму снежника и продольный рычаг, к которому подсоединены два поперечных рычага. Рычаги, расположенные поперек – обязательно имеют одинаковую длину. Существуют модели снегоходов, на которых возможна регулировка длины рычагов. Такая регулировка актуальна, когда необходимо преодолеть заледеневший участок трассы. Регулировать длину рычагов при передвижении по глубокому снегу нет никакого смысла. Минусом такой подвески является недостаточная управляемость снегоходом, за счет горизонтального перемещения лыж.

Назначение ратраков, цены

Ратрак — это огромная большая самоходная гусеничная машина, которая используется для подготовки горнолыжных спусков и спусков к работе. Несмотря на значительный вес, машина отличается хорошей маневренностью и не оказывает большого давления на снежный покров.

Эта особенность связана с тем, что снегоход оснащен большими резиновыми гусеницами, расположенными параллельно друг другу. Для лучшего сцепления с рельсами устанавливаются поперечные ленты — проушины. Для работы на обледенелых участках ремни дополнительно оснащены металлическими шипами.

Чтобы минимизировать вес, для изготовления ратраков используются только легкие материалы. В стандартной комплектации машина оснащена бульдозерным отвалом для уплотнения снега, но возможны и другие аксессуары. Кабина грумера утеплена и отапливается дизельным отопителем, имеет круглые окна для панорамного обзора.

Основное назначение ратрака — перемещение снежных масс снизу вверх: в начале спуска с нижней части склона, куда они были перемещены любителями лыж и сноуборда, а также для устранения » проплешины »в снежном покрове.

Помимо выполнения основной функции ратраку можно использовать для выполнения других задач:

  • пассажирский транспорт
  • создавать снежные фигуры в парках;
  • равномерный сбор и распределение снежной массы;
  • прокладка горнолыжных спусков и пешеходных дорожек;
  • выполнение аварийно-спасательных работ в горных районах.
  • грузовой транспорт;
  • обустройство батутов и тубусов;

Цена ратрака в зависимости от комплектации и параметров рабочих органов колеблется от 150 до 250 тысяч долларов.

Можно купить снегоход с лебедкой за 300 тысяч долларов — рост затрат связан с использованием дорогостоящего дополнительного оборудования. Цены на некоторые продвинутые и хорошо оснащенные модели могут доходить до полумиллиона евро.

Принцип движения гусеничного транспорта

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора:

  • крутящий момент Мк, передаваемый от двигателя/силового привода к ведущим колесам;
  • сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

  • поз. 1 – гусеница;
  • поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
  • поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
  • поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
  • поз. 5 – амортизаторы;
  • поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом:

  1. На ведущую звездочку (поз. 3) подается крутящий момент Мк .
  2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
  3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:
  • усилие Rz – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
  • весовая нагрузка G;
  • касательная реакция грунтовой опоры Рк .

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению, чем по мягкому грунту.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).
