Хлопки в карбюраторе скутера – основные причины

Причина и решение

Проще всего избавиться от хлопков на карбюраторном мотоцикле — достаточно просто переместить игольчатый клапан в другое положение, изменив степень насыщения смеси бензином. Эту операцию лучше поручить специалисту, поскольку тонкая регулировка карбюратора под силу далеко не всем. При наличии электронного впрыска топлива изменить параметры подачи бензина самостоятельно невозможно — блок управления придётся прошивать на специализированном СТО.

Случается так, что мотоцикл стреляет в глушитель и карбюратор — это часто встречается на отечественных «Уралах» и импортных чопперах с большим объёмом цилиндров. Проблема заключается в засорении топливовоздушной смеси на впуске. Чтобы устранить её, стоит поменять фильтры и герметизирующие прокладки, а также проверить, насколько плотно патрубки прилегают к приёмным штуцерам, и нет ли в них крупных трещин.

Очень часто хлопки появляются после замены глушителя на нештатный или вырезания в нём отверстий для устранения сопротивления выходящим выхлопным газам. Особенно сильно неприятные звуки проявляются при установке «прямотока». Причина заключается в создании сильного разрежения, которое ведёт к обеднению топливовоздушной смеси. В мощных импортных мотоциклах нередко используется система дожигания выхлопных газов, снижающая их токсичность — после снятия стандартного глушителя её работа становится отчётливо слышимой. Чтобы устранить выстрелы после смены глушителя, необходимо:

  • Перенастроить карбюратор либо перепрошить блок управления;
  • Установить фильтры с иной пропускной способностью;
  • Отключить систему дожигания выхлопных газов.

У спортивных мотоциклов, двигатели которых работают на высоких оборотах, проблема с выстрелами может быть связана с ограничителем скорости либо частоты вращения коленвала. При достижении определённого показателя подача топлива может некоторое время оставаться неизменной, тогда как количество вспышек сокращается. Соответственно, в глушитель попадает огромное количество бензина, который взрывается с отрывистым звуком, образуя «пулемётную очередь». Особенно хорошо её слышно при сбросе газа после активного ускорения. Устранить такую проблему, не уменьшив ресурса мотора, невозможно — приходится менять стиль вождения, чтобы не раздражать себя и окружающих неприятными громкими хлопками.

Стоит обратить внимание на систему зажигания — пропуски вспышек могут быть связаны с её неисправностью. Внимательно осмотрите высоковольтные провода — на них не должно быть трещин и отслоений изоляции

Выкрутив свечи, проверьте, нет ли на их поверхности специфического налёта, который появляется при использовании некачественного бензина либо при неправильной установке угла опережения зажигания. Если мотоцикл оснащён электронной системой зажигания, проблему часто удаётся решить путём перепрограммирования блока управления. Некоторые владельцы мотоциклов решаются на кардинальные изменения, устанавливая новый блок управления с предустановленными спортивными настройками — это позволяет решать проблему выстрелов в глушителе, а также повышает мощность мотора и улучшает динамические характеристики.

Перегрев.

Вид свечи: чрезвычайно белый изолятор с маленькими черными вкраплениями и преждевременной электродной эрозией.

Последствия: потеря мощности скутера на высокой скорости или при нагрузке.

Вероятные причины: свеча зажигания недостаточно вкручена; система охлаждения двигателя скутера работает ненормально; слишком раннее зажигание скутеа; неправильно подобран тепловой диапазон — слишком «горячая» свеча.

Способы устранения: проверить момент затяжки свечи зажигания скутера; работу системы охлаждения двигателя скутера; отрегулировать угол опережения зажигания; правильно подобрать калильное число свечи зажигания.

Вид свечи: расплавленные и сожженные центральный и заземляющий электроды (либо один из электродов) свечи скутера; вспузырившийся изолятор с металлическими отложениями на нем.

Последствия: значительная потеря мощности двигателя скутера; перебои зажигания. При дальнейшем использовании таких свечей возможно серьезное повреждение двигателя скутера.

Вероятные причины: термическая перегрузка; значительный перегрев деталей свечи из-за калильного зажигания — возгорание начинается раньше, чем появляется надлежащая искра зажигания; использование некачественного топлива; догорание остатков воздушно-топливной смеси в камере сгорания из-за неправильно отрегулированной топливной системы скутера или угла опережения зажигания скутера; неправильно подобран тепловой диапазон — слишком «горячая» свеча зажигания.

Способы устранения: проверить двигатель скутера, систему зажигания и топливную систему, а также качество рабочей смеси и угол опережения зажигания скутера. Установить новые свечи зажигания с правильно подобранным калильным числом.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Хлопки в карбюратор у 402 двигателя

Двигатель 402 модели серийно устанавливался на автомобили Газель до 1985 года, затем Горьковский автозавод перешел на комплектацию машин 406 движками. Сейчас тысячи Газелей, Волга ГАЗ-3110 эксплуатируются на ЗМЗ-402. Как и у всякого бензинового мотора, хлопки в карбюратор у 402-ого двигателя – явление нередкое.

Существует масса неисправностей, вызывающих прострелы и хлопки. Наиболее массовые из них:

  • непроходимость фильтров-сеток тонкой очистки бензина, топливного насоса;
  • разрыв диафрагмы, нарушение плотной посадки клапанов топливного насоса;
  • ледяные пробки в топливных трубках либо отстойнике;
  • шланги подачи бензина забиты мусором;
  • воздушная заслонка карбюратора закрывается неплотно;
  • проходные отверстия жиклера холостого хода, главного топливного жиклера закоксованы смолами и отложениями.

Тепловые зазоры

Среди причин нарушенных тепловых зазоров можно выделить ремонты мотора, а также несвоевременное техническое обслуживание.

В процессе ремонта случайно либо специально было уменьшено расстояние между толкателем и кулачком. При этом до ремонтных работ автомобиль запускался без посторонних звуков.

Если зазоры не регулировались вовремя, то поверхности усаживаются, истираются, деформируются. Если вовремя не отрегулировать тепловые зазоры, то выстрелы в карбюратор неизбежны.

В первом варианте выстрелы можно слышать при пробных запусках после осуществления ремонта. Во втором варианте поломка проявляется себя постепенно. Изначально хлопки в карбюратор при резком нажатии на акселератор проявляются редко и недолго. Затем раз за разом длительность хлопков увеличивается.

Чтобы диагностировать неправильные тепловые зазоры, их нужно проверить с использованием щупов. Если машина долго ездила на неверных зазорах, то ничего страшного не случится. Если же автомобиль эксплуатировался достаточно долго, тогда обгорают кромки тарелок клапанов – без ремонта в данном случае никак не обойтись. Огонь будет попадать во впускной коллектор, даже если клапаны будут отрегулированы правильно.

Диагностика

Диагностировать состоянии двигателя и работу топливной системы можно по свечам. Если центральный электрод свечи белый, то это говорит о том, что двигатель работает на бедной смеси. Если нагар черный и сухой, то это говорит о богатой смеси.

Чтобы устранить данную неисправность, рекомендуется провести настройку карбюратора. Лучше воспользоваться газоанализатором, так как настройка, что опирается на органы чувств человека, не всегда дает нужный результат. Кроме того, нужно выбирать заправку, прежде чем купить топливо – иногда черный нагар может образовываться по причине качества бензина.

Что делать, если двигатель стреляет в карбюратор и глушитель

Появление хлопков в глушителе и карбюраторе обычно сопровождается целым списком других симптомов:

  • двигатель «стреляет» и не заводится;
  • работа на ХХ крайне неустойчива;
  • двигатель теряет мощность и не «тянет»;
  • мотор склонен к перегреву;
  • заметно возрастает расход топлива;

Реакции агрегата на нажатие педали газа в таком случае не отличаются четкостью, появляются задержки, провалы, машина может дергаться под нагрузкой и на переходных режимах. На языке простых автолюбителей, двигатель начинает «чихать». Если при запуске двигателя стреляет в карбюратор, а также присутствуют описанные выше дополнительные признаки, тогда следует проверять определенные элементы и настройки.

Диагностика системы зажигания и настроек УОЗ

Начинать проверку следует с высоковольтных проводов системы зажигания. Нарушение порядка их подключения приведет к тому, что момент искрообразования на свече зажигания будет происходить не в конце такта сжатия, также нарушится сам порядок подачи искры по цилиндрам во время работы двигателя. В таком случае мотор может завестись, но во время работы будут присутствовать прострелы в карбюратор, которые будут повторяться с определенной периодичностью. Для решения проблемы следует подключать провода к свечам зажигания с учетом того, что на крышке трамблера есть специальные отметки. Указанные метки помогут осуществить коммутацию в правильном порядке.

В том случае, если двигатель стреляет в карбюратор, причина может заключаться в раннем зажигании. Это означает, что искра появляется слишком рано. Другими словами, смесь воспламеняется не в конце такта сжатия, а в момент, как поршень начинает приближаться к ВМТ, завершая такт.

В этом случае смесь топлива и воздуха в цилиндре сгорает несвоевременно, в результате чего процесс горения нарушен. Результатом раннего сгорания становится «прострел» в виде хлопка в карбюратор. При позднем зажигании хлопки могут идти в глушитель, так как горение еще продолжается в момент начала повторного открытия впускного клапана на следующем такте. Более того, догорание остатков смеси распространяется и на новую порцию топливного заряда, которая засасывается в двигатель из карбюратора во впускной коллектор во время впуска. В подобных условиях нарушенного процесса сгорания двигатель перегревается. Часто позднее или раннее зажигание можно определить по состоянию свечей. Если свечи белые, с нагаром и т.д., тогда УОЗ нужно проверять и выставлять путем корректировки угла опережения зажигания. Такая настройка производится при помощи поворота трамблера в соответствии со шкалой.

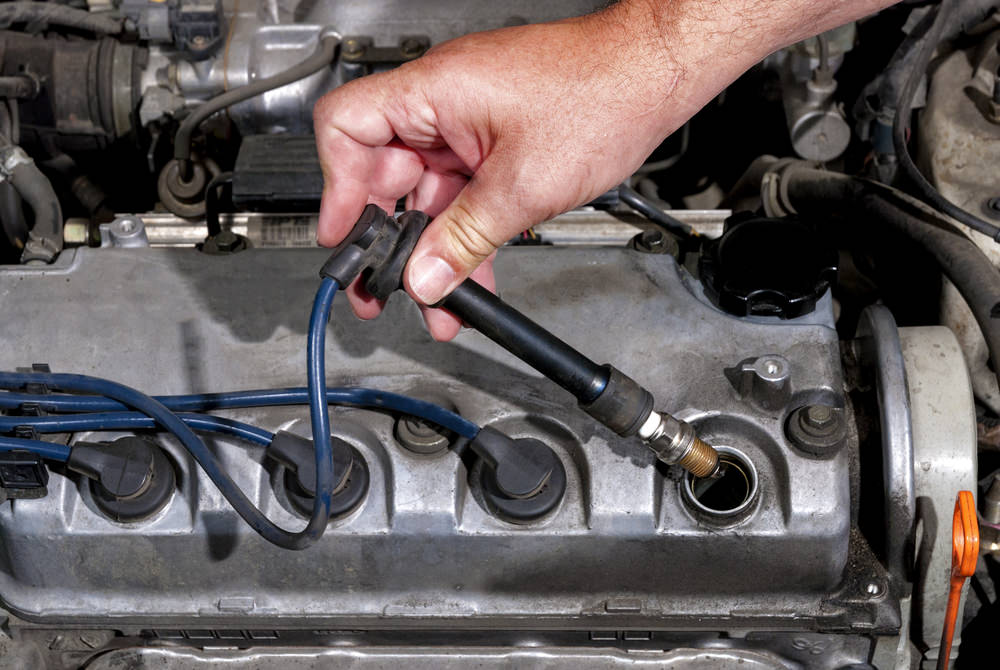

ВВ-провода

Одна из причин, почему стреляет в карбюратор автомобиля, – это высоковольтные провода. Когда выполнялись какие-либо ремонтные работы в системе зажигания, автовладельцы могли по невнимательности неверно подсоединить провода к распределителю зажигания. Искра будет проскакивать не в такте сжатия, а в другой момент. Это и спровоцирует хлопки. Даже если мотор вдруг запустится, что маловероятно, мощности для нормального движения не хватит.

Чтобы диагностировать такую неисправность, нужно убедиться, что провода к распределителю подключены в правильном порядке. Считать следует от метки на крышки трамблера. Что касается порядка подключения, то он для различных автомобилей свой.

Неправильный тепловой зазор

Основными причинами отличия теплового зазора от нормы являются:

  • Ремонт двигателя. При выставлении возможно специальное либо случайное уменьшение расстояния между кулачком распредвала и толкателем. До ремонта, как правило, машина заводилась без хлопков;
  • Техническое обслуживание не проводится вовремя. По истечении определенного пробега происходит усадка, истирание и деформация поверхностей. Если автолюбитель не отрегулирует вовремя тепловой зазор то двигатель начнет стрелять в карбюратор.

В первом случае хлопки в карбюратор появляются во время пробного запуска двигателя после ремонта. Во втором случае неисправность приходит постепенно. Первоначально, например, при нажатии на педаль газа появляются непродолжительные хлопки, которые с каждым разом становятся все продолжительней.

Для диагностики неисправности следует проверить зазор, как показано на фото ниже.

Контроль зазора при помощи щупа

Если езда при неправильно отрегулированном тепловом зазоре не была продолжительной, то никаких последствий не будет. В случае продолжительной эксплуатации происходит обгорание кромок тарелок клапанов и без ремонта избавится от него не получится. Огонь будет прорываться в коллектор, даже если правильно отрегулировать поврежденный клапан.

Постреливание огнем в карбюратор это не самостоятельная поломка, а последствие других неисправностей. Выяснить почему так произошло поможет диагностика ГРМ, зажигания и топливной системы. Для предотвращения поломки следует вовремя проходить техническое обслуживание и соблюдать внимательность при ремонте автомобиля.

Причины перелива

Допустим, в том, что карбюратор стал нещадно лить бензин, каких-либо сомнений не имеется

Что делать далее? В первую очередь, важно установить причину проблемы. Ответив на вопрос «Почему заливает карбюратор?», любой владелец транспортного средства сможет самостоятельно устранить неисправность

Зачастую причина такой поломки одна из следующих:

  • Появилась неисправность игольчатого клапана. Подобной «болячкой» нередко болеют карбюратор на мопеде и аналогичные узлы на триммере или подобных устройствах. Неисправность игольчатого клапана нередко появляется из-за потери им герметичного состояния, при котором он своевременно и в полной мере закрывает каналы топлива, тем самым дозируя его подачу. Если клапан сильно изношен или «завис» в открытом положении, переливов бензина точно не избежать. Проверить этот узел на правильность функционирования можно посредством подачи на него разряженного воздуха, при нормальной работе игла должна стабильно закрывать топливные пути и не пропускать воздух;
  • Поплавок в поплавковой камере либо негерметичен, либо задевает стенки карбюратора. От проблемы подобного рода не застрахован владелец любого карбюраторного агрегата. Проверить нормальность поплавка можно через снятие крышки поплавковой камеры и детального осмотра узла;
  • В поплавковой камере повысился уровень или тот, что имелся всё время, перестал быть актуальным. Такое часто встречается, когда у мотоцикла, мопеда или автомобиля долгое время был неисправен какой-то узел, увеличивающий расход топлива. Деталь заменена или успешно отремонтирована, но бензин продолжает подаваться в тех же количествах. В итоге, получается так, что карбюратор «льет». Проверка наличия подобной проблемы проводится исключительно эмпирическим методом, то есть посредством «игры» с уровнем топлива в поплавковой камере;
  • Неисправен бензонасос. Пожалуй, тоже та проблема, от которой застраховаться не выйдет. Появляется она лишь по одной причине – бензонасос из-за отдельных его элементов вышел из строя. В такой ситуации остаётся лишь разбирать, осматривать и ремонтировать поломанную деталь;
  • Поломался обратный клапан, возвращающий бензин в топливную магистраль при переливе в поплавковой камере. Актуально для любого карбюратора Солекс и ему подобных узлов. Проверить наличие проблемы именно с «обраткой» можно посредством ее разбора, визуального осмотра и продувания сжатым воздухом. Если такие манипуляции не исправили положения дел и других проблем не наблюдается, то стоит задуматься о замене обратного клапана.

Описанные выше причины того, что переливает карбюратор на скутере, автомобиле или ином агрегате, встречаются при поломке такого рода в порядке 80-90 % всех случаев. Намного реже перелив бензина происходит из-за неисправности или неправильной настройки отдельных элементов топливораспределительного узла. В основном страдают резиновые уплотнители жиклёров, экономайзеры мощностных режимов, дроссельные заслонки, электромагнитные клапаны, прокладки карбюратора и винты настройки качества смеси. Проверка функционирования данных элементов проводится путём разборки карбюратора и его детального осмотра с принятием последующих мер по ремонту.

Хлопки в карбюратор ЗИЛ-130 – причины

Грузовой автомобиль оснащается V-образным бензиновым мотором. Причины того, что силовая установка ЗИЛ-130 стреляет в карбюратор, такие же как и у других двигателей с топливной системой карбюраторного типа.

При наличии проблем с газораспределительным механизмом требуется определить, в какой из головок блоков цилиндров возникли нарушения в работе системы клапанов. Для этого необходимо замерить компрессию в каждом цилиндре. Резкое падение показателей в одном из них свидетельствует о неполном закрытии клапанов.

Существует ряд причин, по которым двигатель стреляет в карбюратор. Они связаны с неправильной работой системы подачи топлива, зажигания и механизма газораспределения. Автомобилист самостоятельно может выявить и устранить неисправность.

Возникали ли на вашем автомобиле ситуации, когда двигатель стреляет в карбюратор? На каких оборотах двигателя проявлялась неисправность? Что послужило причиной образования хлопков?

Также ниже предлагаем посмотреть тематические видео.

Стрельба в карбюратор и глушитель:

Хлопки в карбюратор и глушитель, провалы — как я решил проблему:

Чистка карбюратора

Чистка карбюратора происходит после его снятия и является первой рекомендованной процедурой, если из карбюратора течет бензин.

Порядок чистки карбюратора:

  1. Отвинчиваются винты, и  крышка карбюратора  снимается;
  2. Из камер достаются поплавки, проверяется состояние прокладок. При необходимости прокладки заменяются на новые;
  3. Достаются жиклеры и штуцер;
  4. Разобрав весь карбюратор, следует тщательно промыть каждую его часть.

Многие считают, что для очистки карбюратора прекрасно подойдёт керосин. Это не так. Для очистки нужно использовать специальные очистители. Все части замачиваются в очистителе, затем продуваются сжатым воздухом и очищаются ватными палочками. Не стоит очищать жиклеры металлическими приспособлениями.

Соединительная прокладка между карбюратором и коллектором тоже может пропускать бензин. Лечится это установкой новой прокладки, подходящей по толщине. Перед установкой прокладки следует померить плоскость  коллектора и карбюратора в месте их соединения. Если плоскость неровная, скорее всего, придётся заменить карбюратор на новый, хотя можно попробовать обойтись шлифовкой.

Впускные клапаны

Если клапан деформирован или на нем имеются сквозные прогары, то камера сгорания не может нормально герметично отделяться от карбюратора. Если тарелка неплотно прижимается к седлу, то газы будут прорываться в коллектор. Иногда воспламеняется свежая смесь, что сопровождается хлопками в карбюраторе при нажатии на газ. При этом из карбюратора может даже вырываться пламя.

Чтобы правильно диагностировать неисправность, специалисты рекомендуют проверять компрессию двигателя. Если в ходе проверок будет обнаружен цилиндр, по которому есть подозрения на отсутствие герметичности, то в него заливают немного масла. Это исключит интенсивный износ деталей цилиндропоршневой группы и залегание колец. Камеры сгорания с прогоревшими или согнутыми клапанами будут показывать одну и ту же компрессию без разницы, заливали масло или нет.

Для ремонта и устранения подобной неприятности нужно снимать ГБЦ и менять клапан со всеми сопутствующими мероприятиями. Если клапан деформирован, тогда стоит также проверить фазы ГРМ. Если клапан прогорел, а пробег у двигателя небольшой, тогда стоит искать причины прогара.

Если двигатель оснащен гидрокомпенсаторами, совсем не лишней будет проверка и того, как они работают. Если гидрокомпенсатор залип, то это приведет к тем же последствиям, что и прогоревший клапан. При этом хлопки могут быть не постоянно, а при определенных условиях. Часто владельцы жалуются на прострелы при запуске.

Предотвращение поломки

Внезапное появление бензина в фильтре после посещения заправки говорит об грязном топливе. Следует перестать посещать непроверенные станции. Также не рекомендуется покупать топливо во время пополнения хранилища, тат как поток из трубы бензовоза подымает весь мусор со дна цистерны.

Выполняя регулировочные работы, следует помечать положения винтов качества и количества смеси. Для этого необходимо полностью закрутить болт, считая обороты. При последующей неудачной настройке, зная предустановленное значение, вернуть исходное состояние будет намного проще.

Какая б причина не вызывала появления бензина в фильтре, не следует откладывать устранение неисправности. Работа двигателя в таких условиях ведет к чрезмерному износу всех деталей, что приближает необходимость капитального ремонта. Быстрое реагирование на первые симптомы неправильной работы топливной системы сберегут кошелек владельца от лишних растрат.

Устранение неисправностей

Что делать если вам пришлось столкнуться с такими проблемами? Давайте по порядку. Начать необходимо с воздушного фильтра – если с ним проблем нет, тогда приступать к следующим действиям.

Проблема с топливным краном?

Если из шланга подачи топлива все время льется бензин, даже при снятом шланге вакуума, то кран неисправен. Он просто не работает, а всегда находится в открытом положении. В таком случае кран необходимо заменить новым.

Если же при снятии вакуумного шланга бензин перестает течь, то причина в постоянном вакууме – необходимо лезть в головку цилиндра.

Запорная игла

При условии исправного крана, можно грешить на запорную игру. Как добраться до иглы скутера или мопеда?

  • Для снятия карбюратора, необходимо отсоединить воздушный фильтр; подходящие к нему шланги; открутить его от впускного коллектора и снять трос газа.
  • Далее при помощи крестообразной отвертки снять корпус поплавковой камеры.
  • Оцените состояние запорной иглы и усиков поплавка.
  • При необходимости замените иглу и подогните усики поплавка. Если игла в нормальном состоянии, тогда ее посадочное место следует тщательно промыть и продуть.
  • Соберите все обратно и установите на двигатель.

Вакуумный ускоритель (если ничего не помогло)

Помимо запорной иглы на китайских скутерах устанавливается еще и вакуумная игла (вакуумный ускоритель). Работает это устройство также от вакуумного шланга, подведенного к «карбу». У этой иглы есть 5 (обычно) регулировочных положений. Когда скутер разгоняется, под действием вакуума открывается эта игла и в камеру сгорания подается больше топлива.

Вакуумный ускоритель в китайском скутере

Система правильная, однако, все ломается. Со временем ни одно из положений иглы не дает результата. Такая проблема решается просто снятием или обрезанием вакуумного шланга (не того, что к крану топлива)! И двигатель больше не переливает – чудо из чудес.

Методы устранения неисправностей

Наиболее часто если топливо течет из фильтра, владельцы спешат менять карбюратор. Ошибками такого подхода к ремонту является:

  • бензин в воздушный фильтр может попадать не только по вине карбюратора, поэтому замена его на новый может не привести к устранению неисправности;
  • избавление поплавковой камеры от мусора не является трудоемким процессом и выполняется не прибегая к финансовым затратам;
  • ревизия настроек винтов качества и количества может устранить неисправность без демонтажа карбюратора.

Поэтому для исправления неисправности рекомендуется придерживаться следующего плана действий:

  1. Если было вмешательство в настройки холостого хода или состава смеси, произвести проверку правильности их установки;
  2. Проверить работу вакуумного клапана. В закрытом состоянии топливо не должно проходить сквозь него;
  3. Проверить электронный пусковой обогатитель. Отключив его требуется произвести пробный запуск двигателя;
  4. Демонтировать карбюратор и разобрать его;
  5. Если не видно существенного износа, деформаций, повреждений произвести его продувку. При визуальном обнаружении налета, выпавших смол, потребуется промывка поплавковой камеры;
  6. В некоторых конструкциях топливных систем предусмотрен лепестковый клапан. Он обладает низкой ремонтопригодностью, особенно в случае изготовления из металла. При обнаружении любых погнутостей рекомендуется заменить его на новый.

Менять карбюратор необходимо, только если он начал кидать топливо по причине чрезмерного износа. В таком случае у транспортного средства на одометре солидный пробег и бензин в воздушный фильтр начинает кидать не неожиданно, а постепенно с увеличением объема. Первоначально можно заметить лишь запах, а с течением времени количество топлива в фильтре может доходить до 100 — 150 грамм.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как проверить качество регулировки карбюратора мопеда «Альфа»?

На этом этапе нужно отрегулировать качество смеси на ходу. Для этого нужно завести мопед и поехать кататься на половине выкрученной ручки газа. После этого можно смотреть на состояние свечи: черная – слишком много бензина во время езды, белая – воздуха. Как быть в этом случае? Можно вытащить иглу и пазы, которые регулируют количество бензина. При передвижении стопорного колечка наверх топлива будет подаваться меньше, а воздуха больше, и наоборот. После этого снова выполняется проверка, и если при повернутом на полную газе мотор не глохнет, то это знак, что все хорошо.

Кроме того, проблема может быть в главном жиклере, который отвечает за режим «полный газ»: в этом случае его следует заменить на более маленький или большой. Проверкой будут служить следующие действия: при езде на полном газе нужно чуть-чуть сбавить. Если будут слышны хлопки, то нужен меньший жиклер.

13. Карбюратор – диагностика, регулировка, разборка и сборка

Задача карбюратора – получив бензин из бака и воздух из окружающей среды, приготовить бензовоздушную смесь для двигателя. Казалось бы, просто, но эта смесь нужна строго определенного состава, к тому, же разного на разных режимах. Поэтому карбюратор – один из самых сложных узлов двигателя. В основном на скутерах китайского производства установлен карбюратор CVK (фото 1, 2, 3).

Справочные данные

Тип карбюратора Constant velocity-CVK
Сечение карбюратора 17 мм
Диаметр жиклёра холостого хода 0,27 мм
Холостой ход 1600 ±150 об/мин
Свободный ход акселератора 5 мм
Базовая настройка качества смеси 3 оборота

Фото 1 Фото 2 Фото 3

Бензин, попав в карбюратор через входной штуцер, оказывается в поплавковой камере (фото 4). Для нормальной работы карбюратора нужно, чтобы уровень топлива там был всегда одинаковый, и за это отвечают поплавок с рычагом и запорный клапан. Когда бензина мало, поплавок внизу, клапан открыт. По мере натекания бензина поплавок всплывает, своим рычагом давит на клапан и частично его закрывает. Наконец, когда бензина достаточно, клапан закрывается полностью. Иногда этот клапан называют «запорной иглой».

Фото 4

Основной объем смеси готовит главная дозирующая система, ее жиклер в центре поплавковой камеры. Пойдя через него, бензин оказывается в эмульсионной трубке, где и готовится смесь, а качество этой смеси регулируется иглой золотника (смотри рисунок 5).

Кроме главной дозирующей системы, есть еще система холостого хода. Как видно из ее названия, она работает на ХХ и малых оборотах – там требуется другой состав смеси, победнее. Принцип ее работы поясняет рисунок 5.

Рис.5: 1 – Смесь в цилиндр; 2 – Винт качества, регулирует количество воздуха, проходящего через систему ХХ; 3 – этот канал при открытии дроссельной заслонки перекрывается специальным клапаном;4 – жиклер холостого хода, представляет одно целое со своей эмульсионной трубкой.

Чтобы эта система не вмешивалась в работу двигателя на высоких оборотах, имеется клапан отключения ХХ, смотри фото 6.

Фото 6. Детали устройства отключения холостого хода: 1. – пружина; 2 – крышка; 3 – мембрана с выступом, закрывающим клапан; 4. – клапан; 5. – канал, по которому подаётся разрежение из впускного коллектора; 6 – уплотнительное кольцо.

Пусковой обогатитель

В момент запуска двигателя смесь должна быть дополнительно обогащена, это делает пусковой обогатитель. Пока на него не подано напряжение, его игла до предела втянута и пусковой канал, по которому из поплавковой камеры подается бензин в диффузор карбюратора, открыт. Это дополнительное количество бензина и обогащает смесь при пуске. После того, как двигатель завелся, на обогатитель начинает подаваться напряжение с генератора, и его игла в течение 10-15 сек. переходит в крайнее выдвинутое положение, закрывая пусковой канал. Пусковой обогатитель (фото 7) – деталь неразборная.

Состав смеси

Если в двигатель подается слишком обедненная или обогащенная смесь, то также возможно постреливание. Такая ситуация может возникнуть, если производилась регулировка карбюратора. Неправильная установка винта качества приводит к неправильному приготовлению топливовоздушной смеси.

При работе на обедненной смеси происходит медленное сгорание смеси. Во время открытия впускного клапана продолжается догорание топлива. От него поджигается новая горючая смесь. Сгорание происходит во впускном трубопроводе и двигатель стреляет в карбюратор. При этом наблюдается повышение температуры мотора.

При работе на обогащенной смеси на электродах образуется черный нагар. При достаточном количестве налета и высокой температуре он способен  поджечь топливовоздушную смесь не в положенный момент. Это приводит к хлопку в карбюратор, так как впускной клапан в это время открыт. Данная неисправность проявляется только на прогретом двигателе. Постепенно мотор чихает все чаще и чаще. Существенное падение мощности в таком случае наблюдается крайне редко.

Для устранения неисправности следует произвести ревизию карбюратора. Если регулировка не помогает, то требуется промывка. Также следует внимательно отнестись к топливу, приобретаемому на заправках.

Быстрая диагностика

Поскольку в перспективе проблема хлопков в глушителе может привести к поломке мотора и других важных компонентов мотоцикла, решать её нужно как можно быстрее. Следует последовательно проверить работоспособность таких систем, как: впуск, зажигание, выхлоп. Все повреждённые детали заменяются новыми, соединения герметизируются. Тюнинговые компоненты также лучше временно поменять на «стоковые», чтобы проверить, как двигатель будет работать при заводских настройках. Если ничего не помогает, мотоцикл должен осмотреть профессиональный механик, который найдёт причину и подскажет, как устранить её с минимальными затратами и без уменьшения ресурса силового агрегата.

Появление хлопков в карбюратор обычно сопровождается неустойчивой работой двигателя, плавающими холостыми оборотам, возрастанием расхода топлива и потерей автомобилем его прежних динамических характеристик. В некоторых случаях двигатель вообще не заводится, либо глохнет сразу после запуска, не реагируя на нажатие педали газа.
