Процесс шлифовки конусов вариаторов

Замена масла в переднем дифференциале Subaru TR-580

Чаще всего причиной поломки главной пары переднего дифференциала становится неправильная замена масла.

На его корпусе есть одинаковые пробки, которые легко перепутать. Для слива масла из переднего дифференциала имеется сливная пробка на дне его корпуса. Пробка контроля уровня масла расположена там же снизу на корпусе переднего дифференциала (рис. 9).

  • Используйте биту T 70 для слива масла (рис.9).
  • После того как вся жидкость стечет, установите сливную пробку, закрутив ее моментом до 70 Нм.
  • Снимите пробку проверки перелива с помощью шестигранника 8 мм (рис.9).
  • Открутите заливную пробку с правой стороны трансмиссии с помощью шестигранника 8 мм (рис.11).
  • Залейте трансмиссионное масло 75W-90 в передний дифференциал, пока оно не начнет капать из пробки проверки уровня снизу на дифференциале.

В передний дифференциал требуется 1,35 л трансмиссионного масла 75W-90.

Как отшлифовать конуса вариатора снегохода?

Шлифовку производят на токарном станке (предварительно разобрав вариатор), с помощью наждачной бумаги обернутой вокруг плоского бруска перекрывающего весь радиус конуса. Длина бруска должна быть достаточной, что бы избежать нахождения руки между конусами вариатора. Не рекомендуется использовать наждачную бумагу с содержанием стекла. В процессе шлифовки, зернистость наждачки уменьшают и процесс заканчивают полировкой пастой Гои. Следите за тем, что бы не «завалить» поверхности конусов. Если шлифовку производят без разбора вариатора, на двигателе снегохода, тогда обязательно должен быть установлен вариаторный ремень. Без вариаторного ремня двигатель запускать нельзя (вариатор раскрутится и нанесет травму). При проведении работ, продумайте технику безопасности — будьте осмотрительны, не торопливы, обязательно должен присутствовать второй взрослый человек оказывающий помощь. По окончанию работ, вариатор необходимо промыть.

Если шлифовку вариатора не производить, тогда конуса, со временем отшлифуются вариаторным ремнем, через одну — две тысячи километров пробега. Но идеального состояния такой метод не даст — риски все равно останутся и вариатор будет работать хуже, чем отшлифованный. На таких вариаторах, износ вариаторного ремня всегда повышенный, вариатор больше греется, и хуже реагирует на изменение нагрузки. На не полированных вариаторах, продукты износа ремня, со временем могут забить зазоры между втулкой подвижного конуса и валом вариатора. Когда это происходит, вариатор может сжиматься с повышенных оборотов, а после сжатия и сброса оборотов двигателя оставаться зажатым. Если так происходит, следует разобрать вариатор, очистить от продуктов износа, при необходимости снять задиры металла, промыть и собрать в рабочее состояние.

Плавный ход

Также довольно нередкая неполадка вариатора – появление рывков и скачков при работе. Причина этой поломки – редукционный клапан масляного насоса. В некоторых положениях его начинает клинить из-за изношенных частичек, которые проходят на функциональную поверхность.

В результате мы имеем неправильное давление системы, а по этой причине шкивы перестают работать слаженно, и ремень начинает проскальзывать. Если поймать момент, в который все это начинает происходить и заехать в сервис как можно раньше, то можно отшлифовать шкивы, тем не менее, ремень все равно нужно сменить, но эта процедура уже будет стоить гораздо дешевле (60 000- 80 000 рублей), чем в запущенном состоянии (более 100 000 рублей).

Масло для вариатора

Можно попробовать вытащить забуксовавшее транспортное средство, в высоком темпе меняя положение рычага из D в R и назад, но при таком методе следует учесть еще один факт – движения при перемещении рычага из положения «паркинга» в D и R. Благодаря этому особенно сильно изнашиваются шлицевые контакты муфт планетарной передачи, а они взаимодействуют с фрикционными дисками.

Поэтому необходима пауза, а оптимально, остановка автомобиля при изменении с D на R и назад. Иначе в итоге таких действий необходима замена шестерни планетарной передачи. Водители часто думают, что причина в гидроблоке, но он очень качественный для вариаторов.

«Референтные» значения

Мы только что указали на некоторые надуманные проблемы, но что если мы столкнемся с настоящей неисправностью? Давайте ознакомимся с информацией, которая поможет идентифицировать эти повреждения, как только они появятся на пороге вашей мастерской. Вот некоторые таблицы и схемы, где приводятся характеристики давления, описываются расположение портов и гидродинамические исследования, то есть дается вся актуальная информация, которая потребуется вам для диагностики неисправностей.

Как вы можете видеть, здесь фигурируют значительно более высокие значения давления по сравнению с обычными автоматическими трансмиссиями. Для замера давления используйте манометр с минимумом 1 000 psi (7000 кПа). Вам также потребуется стандартный адаптер портов Jatco. Если такового нет, можно изготовить его самостоятельно, рассверлив центральное отверстие в пробке картера, а затем припаяв к нему трубку 1/8″.

Определить расположение портов для замера давления несложно (рис. 6). Большинство портов и заливная пробка расположены спереди, по направлению к радиатору, прямо под датчиком скорости ведущего вала. Они образуют круг из четырех точек, при этом порт давления первичного шкива находится в центре. Порт Reverse brake расположен рядом с валом переключения передач сверху, а порт вторичного шкива – на стороне теплозащитного экрана

Внимание: данная конфигурация актуальна только для JF011E, местоположение портов на других вариаторах отличается. Обратитесь к соответствующему справочному руководству по расположению портов на других моделях

Естественное старение

Все узлы и агрегату подвержены износу, запас прочности у всех разный, но не бесконечный. В процессе эксплуатации из строя могут выйти: сальники приводов, патрубки от радиатора к маслоохладителю, поддон или радиатор вариатора. Причины приведены по убыванию вероятности появления.

Сальники приводов – самый нагруженный элемент, на который, кроме прочего, попадают реагенты: объединение механической и химической нагрузок являются самой частой причиной выхода их из строя. Патрубки к маслоохладителю со временем трескаются, спревают уплотнительные прокладки под воздействием температуры и вибрации: раньше 80 тысяч километров такое редкость, но с увеличением пробега всё чаще вероятность их замены.

Поддон вариатора может прохудиться при стечении многих обстоятельств, но самое распространённое это когда боковая пластиковая защита вариатора прижата плотно к поддону защитой картера двигателя: между пластиком и поддоном набиваются песок и грязь, которые выступают в качестве абразива. Годы трения и влаги в одной точки приводят к сильной коррозии, в результате которой и уходит масло в вариаторе Додж Калибр. Что касается радиатора, то он достаточно хорошо защищён и повредиться может разве что очень неудачно прилетевшим камнем на трассе: такие случаи редки, но возможны.

Течь патрубков в месте крепления к маслоохладителю Додж КалибрМасло вариатора пропитало весь жгут проводов, отсутствует защитная крышкаСильная коррозия поддона вариатора Додж Калибр

Как проверить уровень масла в вариаторе

Чтобы проверить масло в вариаторе, используется щуп, который чаще всего есть на коробке передач. Он представляет собой металлический стержень, на котором расположены метки в виде круглых прорезей. Также вместо рисок могут стоять буквенные обозначения. С их помощью можно определить наименьший и наибольший уровень масла и понять, соответствует ли он допустимому для данной коробки.

Чтобы было возможно проверить рабочую жидкость, щупы практически на всех машинах, к примеру «Мицубиси» либо «Хонда», идут с надписями «Hot» и «Cold». Обычно они размещены около круглых прорезей. Если вы решили проверить масло в вариаторе на горячем моторе, то уровень смазки будет находиться на о. Собираетесь проверить рабочую жидкость на холодном ДВС, тогда смазка будет доходить до надписи «Cold».

Как правильно проверить масло в вариаторе? В зависимости от марки и модели авто данная процедура будет иметь некоторые отличия, разбираемся в нюансах далее.

Метки сверху нужны для того, чтобы проверить уровень смазки на прогретом моторе, снизу — на остывшем ДВС.

Но если щуп отсутствует, как тогда проверить масло в вариаторе? Для этого придется открутить кнопку уровня жидкости

Обратите внимание! Не перепутайте ее со 2-ой пробкой, которую используют, чтобы залить смазку. Чтобы со 100%-ной точностью интерпретировать полученные данные, следует воспользоваться специальной табличкой

Итак, если у вашего автомобиля нет щупа, придерживайтесь следующего алгоритма действий, чтобы проверить масло в вариаторе

Обратите внимание на то, что таким способом выполняется проверка на любой модели авто без щупа:

  • Припарковываем автомобиль на ровном асфальте, чтобы не было уклона, затем запускаем двигатель.
  • Теперь вариатор должен пройтись по всем режимам работы. При этом на каждом режиме (в положении «R», «N» и «D») следует выдержать селектор в течение 5 сек. Благодаря этому смазка пройдет по всем каналам КПП. Затем селектор ставим в положение «N», нажимаем на педаль тормоза.
  • Затем необходимо, чтобы вентилятор сработал как минимум 2 раза. Как только температура КПП дойдет до рабочей, можно проверить масло в вариаторе. При этом его температура должна быть 35–45°
  • Емкость, в которую будете сливать смазку, располагаем под машиной. Откручиваем пробку КПП, мотор при этом должен быть прогрет. Ждем, пока смазка полностью стечет.
  • Как только заметите, что смазка больше не течет, а капает, значит, жидкость слилась полностью.
  • Устанавливаем обратно пробку. Измеряем объем слитой рабочей жидкости, в норме он составит 3,2–4 л. В случае, если вы слили более 4,5 л, это указывает на то, что объем масла был больше нормы.

Проверить масло в вариаторе будет легче при помощи щупа. Диагностика выполняется на горячем двигателе. При этом температура КПП составит 74°.

  • Открываем капот, находим щуп.
  • Достаем его и вытираем сухой чистой тканью.
  • Устанавливаем щуп обратно, ждем 2-3 секунды и снова достаем. Чтобы проверить уровень смазки, смотрим, до какого уровня окрасился кончик щупа.

Внимательно изучите кончик щупа, на нем вы увидите риски. Отметки будут на рельефной области в виде сетки. Благодаря им можно проверить уровень смазки в вариаторе.

Граница между чистой областью и маслянистой в идеале должна быть размещена между о и «В».

Когда смазка темная, вы сможете легко проверить уровень масла в вариаторе: просто посмотрите, до какой отметки окрасился щуп. Если же масло прозрачное, действовать придется по-другому

Берем тряпочку и проводим ей по щупу, обращаем внимание на тот момент, когда на ткани появится масляное пятно. Это и будет искомый уровень

Рекомендуем

«Хонингование цилиндров: обзор технологии и критерии качества» Подробнее Как только вы закончите проверять уровень рабочей жидкости, двигатель можно заглушить и переключить селектор на «P».

Существует еще один способ, с помощью которого можно проверить масло в вариаторе. В этом случае мотор должен быть остывшим. Достаньте щуп и посмотрите на уровень смазки, в идеале он должен быть ниже средней отметки, но выше нижней. Но данный способ применяют достаточно редко. Дело в том, что измерения в этом случае будут неточными.

Несколько дельных советов

  • При первых признаках неисправности вариатора, не тяните с диагностикой, обратитесь к опытным специалистам, а лучше к дилеру и в случае необходимости произведите ремонт. Чем раньше вы обратитесь за помощью, тем больше вероятности того, что ремонт обойдется «малой кровью».
  • Регулярно следите за уровнем и состоянием масла в системе вариаторной коробки передач. Производите замену масла и фильтра согласно регламенту.
  • Не нарушайте главных правил эксплуатации, избегайте: резких разгонов и торможений, пробок, а также максимальных скоростей.

Соблюдая эти несложные правила, вы избавите себя от ненужных проблем и растрат, и самое главное продлите срок службы вашей коробке.

Текст:

Признаки перегрева вариатора

Даже небольшой перегрев масла в CVT приведет к тяжелым последствиям. Не всегда машина вовремя может среагировать на проблему. В идеале при перегреве загорается индикатор на панели приборов, и коробка уйдет в аварийный режим.

Для водителя признаки перегрева это:

  • рывки автомобиля;
  • коробка «пинается»;
  • вариатор становится «задумчивым» – не сразу срабатывает на движения педали акселератора;
  • появляются затруднения в переключении коробки передач.

При снятии крышки картера коробки можно увидеть:

  • масло изменило свой цвет на черно-бурый;
  • на магнитах будет много металлической стружки;
  • грязь на фильтре тонкой очистки;
  • на последней стадии возможен запах горелого от масла.

В случае появления косвенных примет перегрева следует сразу плавно затормозить и свернуть на обочину и подождать, пока не охладится рабочая жидкость. Если все же КПП перешла в аварийный режим, то следует отвезти машину на эвакуаторе или с вывешиванием ведущих колес. Такие действия спасут трансмиссию от фатальных последствий.

Шлифовка конусов вариатора автомобиля

Официальные дилеры различных марок авто при выходе из строя или ухудшении качества конусов вариатора как правило предлагают самое простое: замену конусов и ремня. Но это очень дорого обходится владельцу авто. Поэтому многие частные автосервисы при наличии соответствующего специалиста и оборудования стали предлагать услугу шлифовки конусов.

При правильном подходе эта процедура позволяет продлить жизнь вариатора без больших затрат. Но следует знать, что некачественная работа может в конечном итоге потребовать повторной разборке вариатора и замены конусов, поэтому доверять следует только надежным специалистам.

Кроме того, если на конусах повреждения глубокие, и потребуют не только шлифовки, но и расточки конуса, то ремень вариатора при изменении геометрических размеров конуса будет садится ниже своего предыдущего посадочного места. А это изменит параметры вариаторной передачи, что в идеале требует перенастройки вариатора, а в реальности перепрошивки блока управления. Но перенастройку вариатора вряд ли кто-то будет делать, а как это отразится на его работе не очень понятно. Делаем вывод: ремонт конусов возможен только в качестве шлифовки тонкого слоя без срезания значительной части конуса, так как автомобильные вариаторы очень трудно перенастроить под изменившийся размер конуса.

Последствия эксплуатации авто с перегревом cvt

Американские ученые исследовали процессы, которые происходят при перегреве ATF и как перегрев отражается на свойствах масла.

Оказывается, оптимальная температура масла 80 °С. Эта температура позволит отходить «Аутлэндеру» до 250 000 км при условии своевременного обслуживания и замене масла после проезда каждых 30 000 км.

При достижении температуры масла в 115 °C оно начинает преобразовываться в лак.

Достижение перегрева до 126 °C и выше способствует тому, что уплотнители затвердевают, и возможна утечка рабочей жидкости.

При температуре свыше 146 °C начинается пробуксовка ремня. Он начинает усиленно сдирать стружку с конусов. Стружка вместе с потоком жидкости циркулирует в системе и оседает во всех узких местах и в том числе забивает фильтр тонкой очистки.

Температура свыше 157 °C приводит к термическому разрушению уплотнителей. Начинается полимеризация рабочей жидкости. То есть в коробке после такого перегрева вместо рабочей жидкости остается что-то очень густое и непонятное. Соответственно, вариатор можно будет использовать только в качестве железяки для сдачи в металлолом.

Стоит ли устанавливать дополнительный радиатор?

Практика показывает, что установка радиатора вместе с термостатом устраняет возможность перегрева практически на всех режимах в разных климатических условиях и длительным движением в гору. Термостат будет необходим для движения при минусовых температурах. Охлаждение пойдет по короткому кругу, и масло не будет переохлаждаться. При повышении температуры до 75 °C термостат включается, рабочая жидкость начинает циркулировать по большому кругу через дополнительный радиатор и будет нормально охлаждаться.

Какой радиатор выбрать?

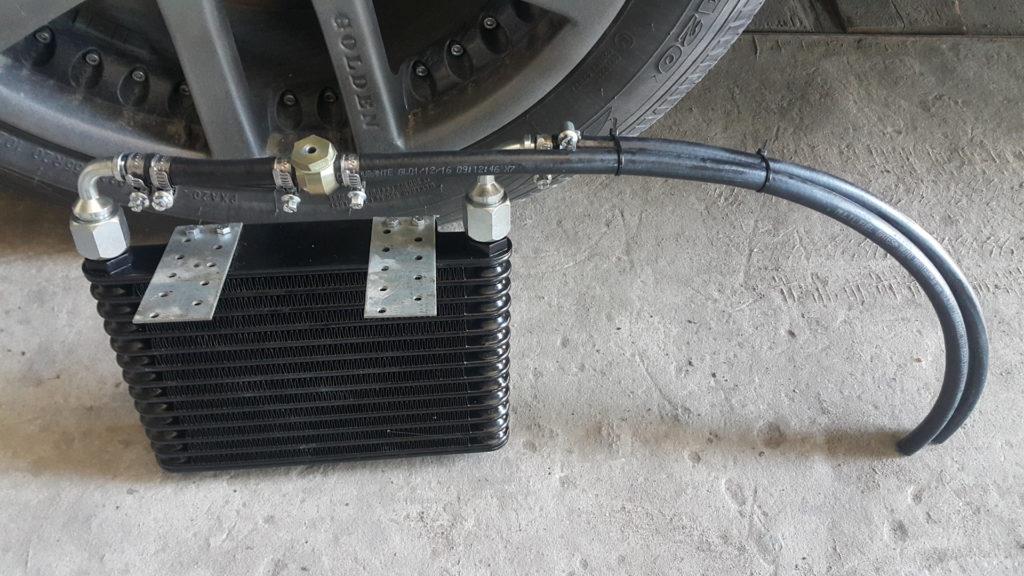

Во многих СТО рекомендуют радиатор Hayden ОС-1403. Для крепления используются стандартные металлические кронштейны, которые можно приобрести в любом строительном магазине.

Термостат Mahle TO975 с температурой открытия 75 градусов.

Шланг Gates 3225 8 мм.

Штуцера, накидные гайки с прокладками, хомуты также можно купить в строительном магазине.

Тот же автор рекомендует установить радиатор с большей площадью охлаждения, который имеет марку MMC style 13 рядов с тем же термостатом.

Способы установки

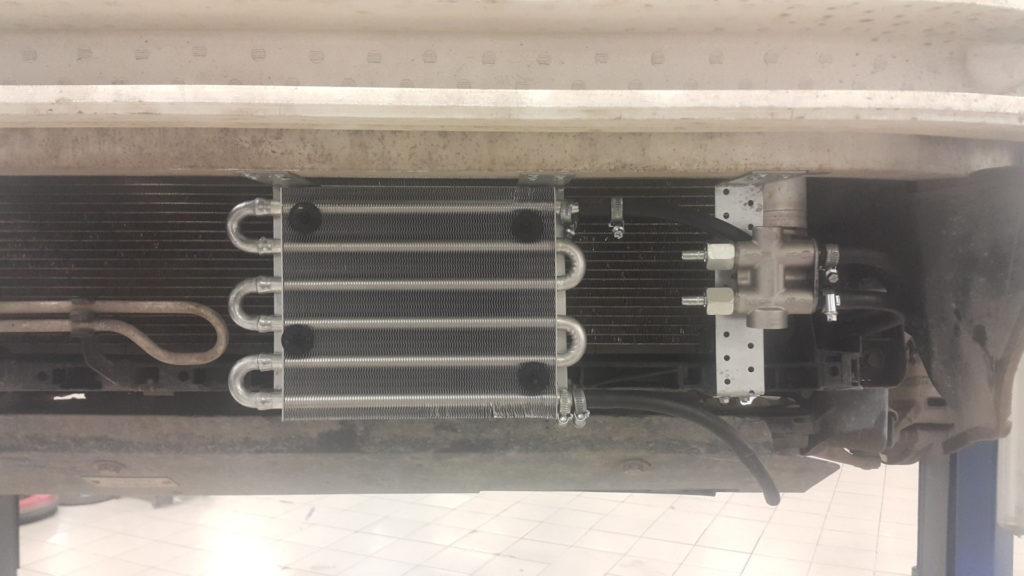

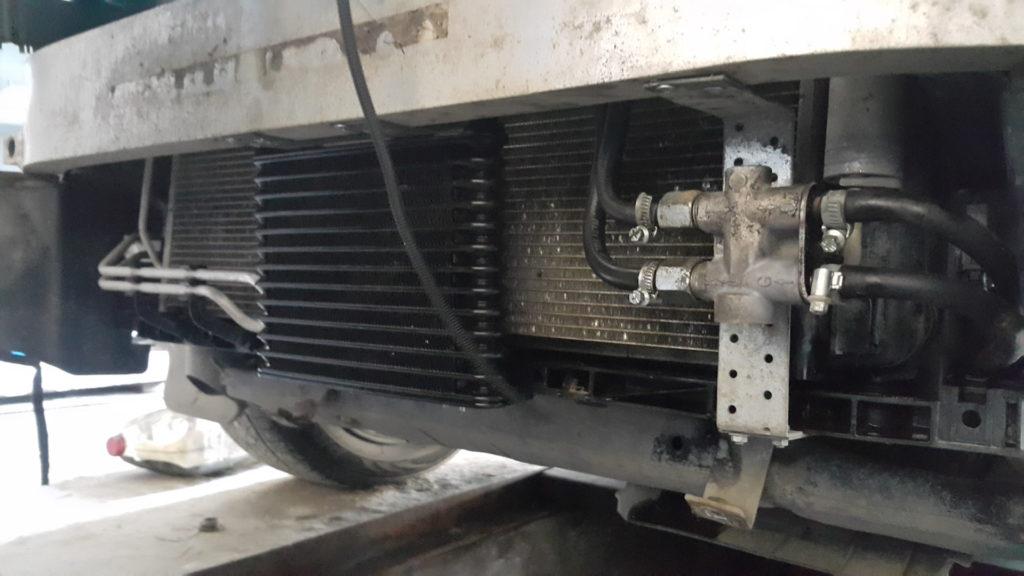

Устанавливается дополнительный радиатор перед стандартным, термостат с помощью стандартных кронштейнов крепится рядом.

Причины повышенной температуры трансмиссии

Грязный радиатор. При движении по трассе со скоростью выше 100 км/час на радиатор часто попадают, мошки, влага, пыль. При температуре охлаждающей жидкости выше 100 °С все это спекается в плохо проводящую тепло массу, образуя непродуваемые участки. При движении по грунтовым дорогам пыль из глины забивает как раз верхнюю часть радиатора, которая отвечает за охлаждение радиатора.

Повреждение маслоохладителя такое бывает после ДТП и «кривых рук» автомехаников. Такие механики не раз ставили маслоохладитель вверх ногами и этим перегибали трубки. Отсутствие циркуляции обязательно приводит к перегреву масла. Возможно и появление утечки масла в месте крепления от вибрации.

Еще одним следствием работы нерадивых механиков является отключение контура охлаждения. Некоторое время автомобиль работает нормально и хватает времени отъехать от сервиса, зато потом вас ждет долгий и разорительный ремонт.

Наличие утечек и как следствие низкий уровень масла. Большую часть тепла в вариаторе как раз снимает рабочая жидкость, а не антифриз. Если происходит утечка и ее недостаточно, то нарушается нормальный теплообмен и смазка конусов и ремня. Они начинают больше тереться и перегреваются, а с ними и масло. Его свойства резко ухудшаются.

Грязь на фильтре тонкой очистки. Мелкие частицы, появившиеся в результате износа, циркулируют вместе с маслом и оседают на магнитах и в фильтре тонкой очистки. Со временем он забивается и перестает выполнять свою функцию. Нарушение тока рабочей жидкости на большой скорости приведет к перегреву.

Outlander не имеет охлаждения масла на вариаторе. Теплоносителем является только антифриз, а масло не покидает пределы коробки в отличие от такого же вариатора для американского «Джип-Компас». Масло в вариаторе плохо охлаждается и сам вариатор «Мицубиси» имеет меньший ресурс, по сравнению с американским аналогом. В целом вариаторы очень похожи и есть возможность их замены без переделок.

Нарушение правил эксплуатации. Это те правила, которые прописаны в инструкции, выдаваемой на руки вместе с машиной. Это:

  • своевременная замена масла;
  • использование только тех жидкостей, которые рекомендованы;
  • смешивание разных жидкостей;
  • выполнение сроков ТО.

Кроме этого, на повышение температуры рабочей жидкости вариатора влияют:

  • агрессивная езда;
  • движение в жарком климате;
  • буксировка прицепа или другого автомобиля;
  • подъем в гору.

То есть повышение нагрузки выше нормальной по каким-либо причинам.

Температурный режим вариатора

Температура – особая характеристика бесступенчатой коробки передач. Предусмотрена даже специальная самодиагностическая система, включающая в себе датчик температуры. Когда он диагностирует повышение температуры, то вариатор автоматически переводится в состояние аварийной работы, а на приборной панели зажигается лампочка.

На некоторых транспортных средствах для создания необходимого температурного режима масла кроме теплообменника создается добавочный радиатор в моторном отсеке, располагается он перед конденсором климатической установки. Конденсор имеет свойство загрязняться пылью через воздуховоды, что блокирует его работу.

Основные симптомы слишком большого количества грязи в радиаторе – слишком большая температура на больших скоростях. Потому промывать радиатор необходимо не реже, чем раз в 2-3 года. Лучше всего при этом снимать бампер.

А в воздуховоды будет нелишним монтировать защитную сетку, так как часто радиаторы просто разрушаются из-за разного рода предметов, летящих в них с дороги. К примеру, что касается «Renault Coleos», то радиатор от вариатора прежде всего подвергается потоку воздуха, а потому часто бывает поврежден камнями и забит грязью. А это снижает качество продува радиатора охладительной системы двигателя.

Радиатор вариатора

Существует большая вероятность того, что вариаторы будут все больше распространяться, так как неполадки у них встречаются не чаще, чем у механики. Именно поэтому автомобильные компании все больше их популяризируют, хотя раньше не жаловали.

Примером может служить концерн «Toyota», который славится своей надежностью. Они поставили вариатор на «RAV-4» и «Corolla», а «Subaru» — на «XV», «Forester» и «Outback», хотя водители, предпочитающие эту фирму, любят ездить на больших скоростях. А еще не так давно существовало мнение, что вариатор предназначен для небольших скоростей.

Но все меняется.

Как снять гидроблок Subaru TR-580

Гидроблок Lineartronic TR580 расположен сверху. Это усложняет его снятие без демонтажа трансмиссии с автомобиля, но все-таки сделать это возможно.

Сначала надо снять звукоизоляцию, находящуюся над крышкой гидроблока, затем очистить и тщательно продуть от пыли и грязи крышку и место ее стыковки с корпусом трансмиссии. Это необходимо для того, чтобы при снятии крышки грязь не попала внутрь. После того как крышка откручена, ее нужно приподнять и отстегнуть общий разъем соленоидов, расположенный под крышкой. После этого крышку можно снять и тем самым открыть доступ к гидроблоку.

Затем откручиваем девять болтов крепления гидроблока к корпусу трансмиссии (на рисунке отмечено красным).

Будьте внимательны, в каналах под гидроблоком есть два уплотнительных кольца, которые могут выпасть.

Соленоиды Subaru TR-580

Трансмиссией управляют шесть соленоидов, которые установлены в гидроблоке.

Неисправность соленоидов часто возникает из-за несвоевременной замены жидкости и работы на предельных режимах. Производитель рекомендует менять их все сразу, так как блок управления «видит» даже небольшой разнобой в их работе и выдает ошибки.

– Соленоид линейного давления регулирует давление жидкости в трансмиссии, расположен в нижней части гидроблока, цвет управляющего провода красный, «масса» на корпусе гидроблока.

– Соленоид Forward / Reverse управляет регулирующим клапаном Forward / Reverse, в зависимости от положения клапана направляет жидкость в соответствующие пакеты сцепления, находится в средней части гидроблока, цвет проводов – серый и белый.

– Соленоид блокировки ГДТ управляет блокировкой гидротрансформатора, цвет проводов светло-зеленый и серый.

– Соленоид AWD регулирует давление масла в системе AWD, цвет проводов черный и оранжевый.

– Основные понижающий и повышающий соленоиды работают в паре, управляя передаточными числами вариатора, подают необходимое давление на шкивы. Цвет проводов: повышающего соленоида – черный и фиолетовый, понижающего – серый и голубой. Датчик температуры масла встроен во внутреннюю электропроводку.

На рисунках представлен гидроблок в разборе. В таблице ниже приведены размеры клапанов и пружин.

Другие неисправности Subaru TR-580

Проблемы могут доставить и другие узлы. Так, выходит из строя гидротрансформатор, но его ремонт лучше доверить специалистам. Как его снять, можно прочитать в предыдущем номере. Специфическая проблема Lineartronic в холодном климате – утечка жидкости через сальник гидротрансформатора. Она легко выявляется по следам масла.

Посторонние шумы при работе трансмиссии на ходу, как правило, вызваны износом цепи, разрушением направляющих и задеванием цепи за маслоподающие трубки, как следствие – их перетирание и потеря давления масла. Для устранения неисправности необходима замена цепи вместе с направляющими, а также масляных трубок.

Разборка трансмиссии Subaru TR-580

Разборка корпуса системы AWD аналогична TR690 и не представляет сложностей. Подробно я рассказывал об этой процедуре в предыдущем номере. Различия двух моделей Lineartronic начинаются на следующем этапе. После снятия механизма полного привода нужно разобрать механизм паркинга, затем снимается корпус трансмиссии. И вот здесь мы увидим конусы вариатора. Вторичный шкив закрыт дефлектором, который тоже придется снять.

Будьте аккуратны с защелками на пластиковых направляющих цепи, они очень хрупкие.

Для снятия цепи потребуется специальное приспособление. Оригинальный инструмент Subaru стоит дорого, но этот элемент можно изготовить самостоятельно из стальной пластины толщиной 4,7 мм

Внимание, размеры на фото – в дюймах!

Необходимо быть особо осторожным при разборке конусов, так как под ретейнером установлена мощная пружина.

После снятия цепи можно снять конусы. Затем корпус главного плунжера (Manual Valve), корпус муфты Reverse.

Обратите внимание на положение тарельчатой пружины (пружины Бельвиля) в муфте Reverse, аналогичная есть и в муфте Forward.

После снятия Reverse мы увидим планетарный редуктор. Солнечная шестерня устанавливается канавкой к барабану!

Теперь можно вытащить из трансмиссии входной вал в сборе с муфтой Forward.

Затем снимаем крышку переднего дифференциала вместе с выходным валом. Разбираем передний дифференциал и вытаскиваем его из корпуса. При этом будьте аккуратны с боковыми алюминиевыми гайками переднего дифференциала. Они регулируют преднатяг подшипников дифференциала, а также положение дифференциала относительно выходного вала трансмиссии – это одна из регулировок пятна контакта гипоидной передачи. При сборке их надо будет поставить в то же положение, в каком они находились. Поэтому перед откручиванием необходимо пометить их положение относительно корпуса и при откручивании посчитать количество их оборотов и записать его.

Наконец, снимаем переднюю крышку трансмиссии и добираемся до масляного насоса, который тоже можно разобрать и проверить на износ.

Проверка слуха

Наиболее часто встречающаяся проблема – это изнашивание подшипников конусов. При этом появляется необычный гул. Как правило, бывает, это случается по достижении пробега в 50 000 км. Сменить все 4 подшипника с необходимыми дополнениями будет стоить около 35 000 рублей.

При этом, изнашивание насечек стальных пластин ремня может привести к крайне печальным последствиям на дороге, так что замена ремня не будет лишней при любой перестановке подшипников. Эта проблема часто встречается у моделей «Nissan Qashqai», иногда – у «Nissan X-Trail», а у «Mitsubishi Outlander» эта неисправность проявляется только после 150 000-200 000 км пробега.

подшипники вариатора RE0F10A (JF011E)

С заменой подшипников не следует тянуть – при качественной шумоизоляции и отсутствии внимания водителя они могут сломаться, а конус – лопнуть.

Но если они шумят, то шумят они по разным причинам. Прежде всего, изношенные частички контактируют с функциональной поверхностью и таким образом отрицательно влияют на скорость ее разрушения. Они неизбежно туда проникают, так как преграды в виде пары масляных фильтров и магнита недостаточно для их удержания.

При этом, жизнь подшипникам можно продлить, меняя масло через каждые 50 000, а лучше – через 30 000. Но этот вывод основывается только на некоторых наблюдениях, многие специалисты не видят здесь связи. Какие-то вариаторы спокойно живут до 100 000-120 000 км пробега, а какие-то при тех же условиях использования шумят уже по прошествии 50 000 км. Значит, дело в низком качестве подшипников. А иногда подшипники не справляются со своей работой и ее объемами и изнашиваются из-за этого.

Масляный насос начинает работать непосредственно с запуском двигателя. Это единый механизм, который требует замены при выходе редукционного клапана из строя. Тем временем, уже испорченный и запущенный клапан достать очень сложно. Для того, чтобы масло не перегревалось, встроен теплообменник жидкости, ликвидирующий высокую температуру с помощью охлаждающей жидкости.

масляный насос вариатора

Что касается замены масла, то единого мнения не существует. К примеру, концерн «Renault-Nissan» до 100 000 км пробега (при действии гарантии) советует просто следить за корректным уровнем масла, а «Mitsubishi» просят менять его по достижению 75 000 км пробега.

Следует учесть, что для вариаторов даже масло изготавливается особое – с пометкой «CVT». «Nissan» производит «NS-2», а «Renault» советует «ELFMATIC CVT». «Mitsubishi» рекомендует DiaQueen CVT-J1. Наиболее популярно среди них масло «NS-2», продается по 4 л. Но в сущности, все эти масла имеют одну основу. Тем не менее, использование обычного масла для автоматов в вариаторе недопустимо. Хотя существуют некоторые такие вариаторы, но это, скорее, нетипичные примеры.

Количество масла также рассчитывается из потребности двигателя и вида привода. К примеру, заднеприводному «Nissan Qashqai» с мотором объемом 2 литра при отсутствии масляного радиатора будет нужно примерно 4,2 л. Помимо этого несколько литров по-прежнему находится в гидросистеме и трансформаторе – это масло невозможно слить, а для полной смены масла пользуются особой установкой, и при таких условиях масла нужно больше в 2–3 раза.

Типичные неисправности

Ниже представлены типичные жалобы на вариаторы и те области, в которых следует искать причину неисправности:

Дребезжание, шум или вибрация при разгоне

  • Проверьте линейное давление, отключение муфты ГДТ, давление муфты Forward и первичного/вторичного шкива, а также подшипники.
  • Неисправности подшипников происходят довольно часто. Обычно в этом случае уровень жидкости и значение давления соответствуют норме, однако воющий звук будет явно слышен при разгоне. Для определения того, который из подшипников издает этот звук, поезжайте без изменения скорости (в момент, когда звук слышен сильнее всего) и вручную переключитесь на более низкое передаточное число – в результате скорость оборотов двигателя возрастет. Если звук при этом также усилится, значит, неисправность в подшипниках первичного шкива. Если звук не меняется при увеличении оборотов двигателя, причину следует искать в подшипниках вторичного шкива либо в подшипниках промежуточной шестерни. Иногда шум в подшипниках сопровождается низким давлением вторичного шкива, поскольку, если этот подшипник поврежден, вал может сместиться и повредить внутреннее уплотнение шкива. Подшипники для замены легко найти на рынке неоригинальных автозапчастей.

Гидравлический шум на холостом ходу

Проверьте давление отключения муфты блокировки ГДТ

Во всех случаях, когда давление ниже необходимого уровня, обратите внимание на гидроблок. Для каждой цепи давления, не отвечающей указанным спецификациям, проведите вакуумные испытания соответствующих отверстий

Например, если у вас низкое значение линейного давления, вам следует провести вакуумный тест на клапане первичного регулятора давления. При низком давлении первичного шкива нужен вакуумный тест на контрольном клапане первичного шкива и т.д. Когда все значения давления ниже обозначенных, имеет смысл проверить клапан регулировки производительности насоса. По правде говоря, этот клапан печально известен тем, что изнашивается на многих агрегатах. Будет нелишним заменять его версией большего размера при каждом ремонте для предотвращения возможных возвратов по гарантии. Неисправности клапанов регулировки производительности насоса также будут часто вызывать коды неисправностей – таких, как передаточное число, датчик давления и/или соленоид А или B.

Как видите, доступную информацию и тестовое оборудование можно использовать для диагностики множества неисправностей вариаторов без снятия трансмиссии. Вооруженные актуальной информацией по обслуживанию этих агрегатов, а также обладая пониманием типичных неисправностей и зная способы определения их причин, вы сумеете сделать вариаторы хорошим источником дохода для любого автосервиса, занимающегося ремонтом трансмиссий.

Способы охлаждения вариатора

В 2010 году производители CVT произвели изменение конструкции, как оказалось, в худшую сторону.

Во-первых, исходя из экологических соображений, программно были занижены обороты холостого хода двигателя с 700 до 575, что повлияло на давление масла в вариаторе. Это сильно сказалось на ресурсе работы вариатора и появлении неприятной вибрации кузова.

Во-вторых, фирма-производитель посчитала, что охлаждение вариатору не требуется и убрала радиатор охлаждения вариатора. Надо сказать, что он был установлен очень неудобно – под левым подкрылком переднего колеса. Туда постоянно летела грязь из-под колеса, и он быстро забивался мусором. Наличие агрессивных химических составляющих реагентов разъедало материал радиатора.

К сожалению, езда по японским дорогам непохожа на езду по российским. Отсутствие радиатора привело к повышению температуры масла в вариаторе. Агрессивная езда, пробки еще больше усугубляют эту проблему. Решение одно – ставить дополнительный радиатор. Желательно выбрать ему подходящее место.

Итоги

Самый большой недостаток вариатора – это его большой крутящий момент. Поэтому следует знать, что вариатор не рассчитан на экстремальный стиль вождения, езду по бездорожью, пробуксовки, длительное движение на больших скоростях. Очень не любит нагрузки, возникающие при буксировке прицепа или другого автомобиля. Во время резкого старта слишком большой крутящий момент не может сразу передаться вариатором. Поэтому электроника сглаживает резкие рывки и достаточно плавно разгоняет автомобиль.

Другая беда – это перегрев трансмиссионной жидкости. Поэтому следите за чистотой радиатора. Расположение вблизи переднего колеса приводит к частому забиванию грязью.

Радиатор и теплообменник охлаждаются за счет обдува потоками встречного воздуха. Установленные дополнительный обвес или защита могут изменить направление движения воздуха, так как на большинстве элементов отверстия для охлаждения не предусмотрены. Поэтому прежде чем ставить декоративные элементы, посоветуйтесь со специалистом.

В холодную погоду рекомендуется прогревать автомобиль. Чтобы прогрелось масло, в трансмиссии рекомендуется, выжав сцепление переключить рычаг в положение D или R и не трогаясь постоять несколько минут, удерживая педаль сцепления. В таком положении начнется циркуляция масла в КПП, оно прогреется, и коробка начнет нормально функционировать.

Замену масла рекомендуется делать каждые 30 000 км, а фильтр тонкой очистки еще чаще. Если произошел перегрев, даже без перехода коробки в аварию лучше сразу постараться попасть на тестирование и поменять рабочую жидкость в трансмиссии.
