Конструкция TTR250
Так как модель предназначена для спортивного использования, основным материалом при разработке стала сталь. Для уменьшения веса, улучшения манёвренности (чем отличаются все Ирбисы) использовали трубчатую схему.
- Другой технологической особенностью, которая должна была уменьшить массу, а следовательно, помочь райдеру, управлять «железным конём» стал тонкий пластик. Однако просчёт разработчиков и если рама выдерживает падения, то пластик приходится регулярно менять.
- Подвеска выполняется по стандартной схеме — спереди перевёрнутая вилка-телескоп, сзади маятник на одной пружине (очень жесткая пружина). Но даже такая обыденная конструкция вызывает нарекания — маятник у байка откровенно слабоват. Сюда же стоит отнести отсутствие возможностей регулировки каких-либо настроек. А также то, что прогрессия задней части зависит только от шага пружин (что возможно должно было повлиять на уменьшение стоимости мотоцикла).
Экстерьер
Передняя вилка.
След от задней покрышки на земле.
Мощная задняя резина.
Передняя часть
- Первый взгляд на переднюю часть никаких вопрос не вызывает. Крыло, задранное под самую раму, и небольшой кусок пластика в который вставлена квадратная фара небольших размеров. По мнению пользователей — свет она даёт, вот только непонятно куда он направлен.
- Спортивный рогатый пуль на клипонах и как продолжение пластика — небольшая панелька, которая по идее должна закрывать отсутствующую (на кроссаче) панель приборов.
- Более придирчивый пользователь заметит, что угол поворота крыла прикрывает переднюю часть байка, но вот поднятая колесом грязь прямым ходом летит на воздушник.
Ключ зажигания.
Вид спереди.
Другой ракурс.
Ручка управления справа. Кнопка стартера и остановы двигателя.
Воздухозаборник для охлаждения двигателя.
Приборы
Тем не менее, на большинстве ресурсов есть схемы установки велокомпьютер как счётчика моточасов.
Вид сзади
Длинный, по-спортивному острый вынос, большое расстояние до седла, которое не рассчитывается на долгое сидение. И в передней участи перед ним большой «барашек» под руку — крышка бензобака.
- Ёмкость последнего — 8 л. Для спортивного снаряда, который бо́льшую часть времени будет жить в гараже команды — резерв отделять не стали.
- На радость соседям — флейты в глушителе нет, стоит прямоток. Сама банка висит с правой стороны примерно на уровне ступицы колеса.
Недостатки
- Достаточно хрупкий пластик, который при падении нередко трескается. А эндуро в своей естественной среде обитания, то есть в лесах и полях, падают довольно часто.
- При долгой езде на 1-2 передаче, например, по жидкой и вязкой грязи, мотор Ирбис ТТР 250 можно перегреть. Хотя критических повреждений можно не опасаться – задолго до того момента, когда из мотора может раздаться гулкий удар, знаменующий кончину мотоцикла, движок начнёт распространять вокруг себя такой жар, что не заметить его попросту не получится.
- Большая высота по седлу накладывает определённые ограничения – низкорослым мотоциклистам на Ирбисе ТТР 250 может быть неудобно.
- Штатная цепь быстро растягивается и приходит в негодность. Впрочем, эта проблема легко устраняется раз и навсегда путём замены цепь на какую-нибудь подходящую по параметрам, но японскую.
Основные конкуренты GR 250
- Stels 300 Benelli и Benelli 600. Дорожный байк китайского производства с прекрасными техническими характеристиками и современным дизайном с агрессивными нотками. Уступает Irbis в цене — российский байк в разы дешевле конкурента из Китая.
- Genata YZF 250. Китайский мотоцикл, относящийся к классу спортбайков, но им не являющийся: с технической точки зрения его можно смело причислять к категории дорожных байков.
- Honda CB 250F Hornet. Один из самых популярных малокубатурных байков с форсированным двигателем, который вкупе с небольшим весом обеспечивает непревзойденную динамику. Несмотря на отличные отзывы, небольшой рабочий ресурс двигателя и солидный возраст модели сказываются на техническом состоянии, что значительно осложняет поиск моделей на вторичном рынке хотя бы в приемлемом состоянии.
Руководство по сборке
- Монтаж передней вилки.
- Установка руля и элементов управления.
- Установка аккумулятора.
- Прикручивание колёс.
- Монтаж щитков и пластиковых панелей.
- Установка амортизаторов.
Скачать полное руководство по сборке можно здесь
Сборка мотоцикла дома своими руками не представляет большой трудности. Никаких специальных инструментов для этого не требуется. Обычно это не занимает времени больше 3-4 часов.
TTR250 2014 года выпуска. Вид в профиль
В любом случае, покупая внедорожник этого типа, пожалеть о вложенных средствах не придётся. Ведь вы при желании можете крутить на нём любые восьмёрки, резать снег и грязь, и даже при определённой подготовке заниматься спортивной мотоакробатикой.

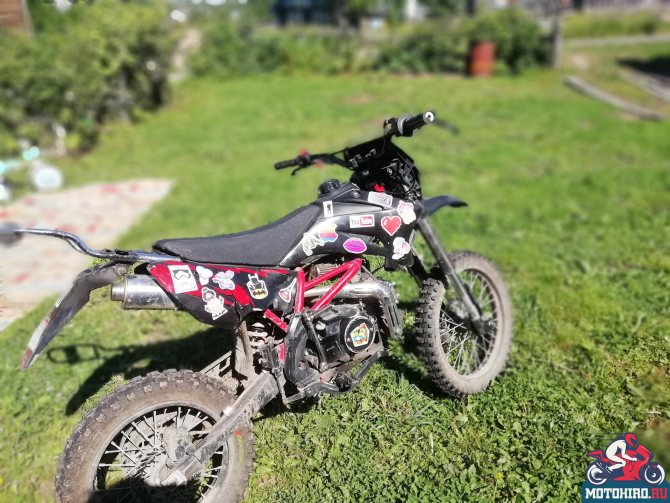

Мотоцикл IRBIS TTR 110
Описание IRBIS TTR 110
Пит-байк IRBIS TTR110 — одна из интереснейших моделей компании Ирбис, благодаря своей простой и надежной конструкции завоевала сердца многих и многих молодых водителей. Автоматическая трансмиссия позволит управлять TTR110 даже новичку, не имеющему опыта вождения двухколесной техники.
Отличные показатели в динамике и на бездорожье позволяют TTR110 оставаться в лидирующих строчках по количеству продаж. Ирбис TTR110, имея небольшой размер, и вес всего 64 килограмма позволяет транспортировать себя без использования автомобильного прицепа, при этом помещаясь в багажник легкового авто.
Управлять им не составит особого труда, как взрослому человеку, так и подростку. Пит-байк TTR110 сочетает в себе не только небольшую стоимость, но и потрясающую выносливость. Мотоцикл подходит для ездоков ростом не выше 180 см, так как высота по седлу составляет всего 678 мм.
Ирбис TTR110 модель 2012 года не имеет ПТС и не требует регистрации в органах ГИБДД, а также не требует наличия прав категории «А», при покупке выдается отказное письмо правительства РФ и ДКП. Пит-байк IRBIS TTR110 не предназначен для езды по дорогам общего пользования, проще говоря, он создан специально для подготовленных треков и трасс.
Но данные ограничения ни в коем случае не снижают функционал его использования, вне дорог общего пользования ему нет преград. Грязь, снег, болото, лес, песок и труднодоступные места не помеха для TTR110. Идеально подходит для семейного отдыха на природе и обучению начинающих водителей.
Мощный четырехтактный двигатель объемом 110 куб.см., мощностью 6.5 л.с. с легкостью разгоняет TTR110 до 75км/ч. Топливный бак объемом 3 литра, бензин АИ-92. Средний расход топлива составляет 2 литра на 100км.
Коробка передач автоматическая, позволяет максимально использовать мощность двигателя с оптимальной частотой вращения и автоматическим плавным переключением передач в соответствии с изменением нагрузки на мотоцикл. Это облегчает управление мотоциклом, в особенности на пересеченной местности и существенно усиливает безопасность его эксплуатации. Помните, что управление мотоциклом TTR110 требует от водителя внимания и хорошей физической подготовки. Также нельзя забывать о необходимости использования защитных средств.
Ирбис TTR110 стал для подрастающего поколения настоящим мастер классом в освоении навыков управления кроссовым мотоциклом. Среднее время на сборку из коробки составляет от 1.0 до 1.5 часов, все необходимые инструменты в комплекте.
Параметры и характеристики
Китайцы не стали изобретать велосипед, а пошли по проторенной дорожке – взяли уже проверенные временем комплектующие, сваяли трубчатую стальную раму и навесили на неё всё необходимое. Дорожный собрат по линейке GR 250 подарил ТТР 250 свой одноцилиндровый двигатель воздушного охлаждения, некогда прилежно скопированный китайцами с одного из старых японских моторов. Картину довершают 5-ступенчатая коробка передач, карбюратор, 8-литровый бензобак и неплохие подвески. Тормоза тоже хорошие – по диску на каждом колесе. Учитывая скромную массу мотоцикла (всего 120 кг), их эффективности более чем достаточно для уверенного торможения. В целом можно сказать, что у Ирбис ТТР 250 характеристики полностью соответствуют его стоимости.
Большие колёса позволяют байку справляться с неровностями, поджидающими мотоциклиста за пределами асфальтированных дорог, а зубастая штатная резина буквально вгрызается в грунт, не позволяя мотоциклу потерять сцепление с поверхностью. Правда, коротконогим байкерам на Ирбис ТТР 250 посадка может показаться не очень удобной из-за большой высоты по седлу – увы, это плата за большой свободный ход подвесок.
К слову, о подвесках – они действительно хороши. Настолько хороши, что встретить их на бюджетном китайском эндуро Irbis TTR 250 R Cross даже не ожидаешь. И пусть они не имеют полноценных регулировок, зато они крайне эффективно гасят любые удары. Спереди мотоцикл оснащён перевёрнутой вилкой телескопического типа, а сзади – классическим моноамортизатором. Если мотоциклист очень тяжёл, и на кочках вилку ТТР 250 пробивает, можно попробовать залить в неё более вязкое вилочное масло – это добавит жёсткости
Но тут важно не переборщить, иначе масло после получаса активных покатушек может вспениться и попроситься наружу, выдавив сальники
Устойчивость к корозии
Родная цепь редко когда ходит долго.

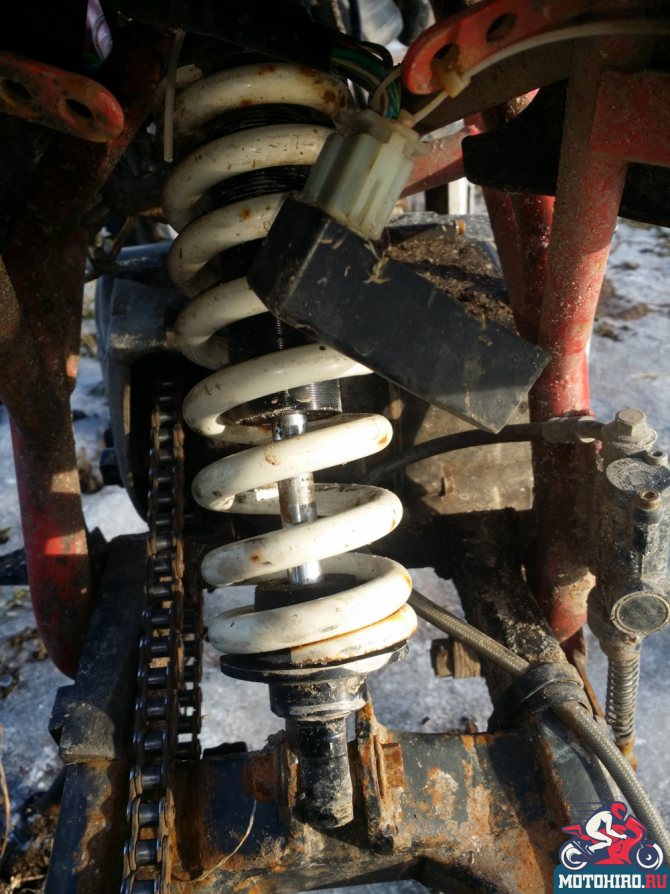

Ржавый моно-амортизатор и элементы маятника.

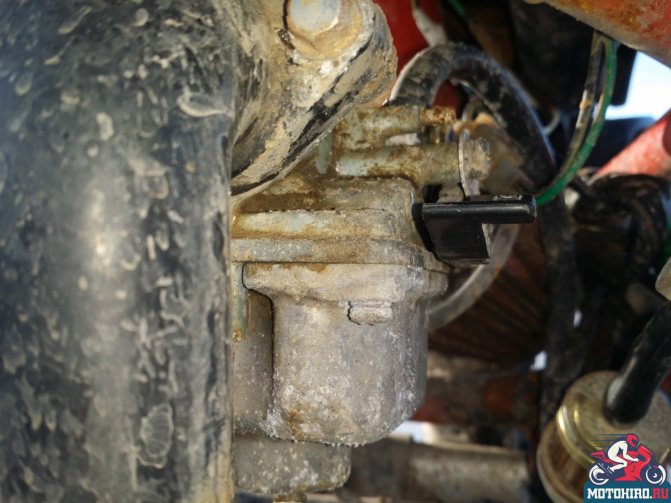

Даже карбюратор ржавеет
Рама плохо обработана, швы начинают ржаветь раньше чем вы проедете 5 моточасов. Изюминка здесь в том, что все рамы разные. У кого-то ржавчина выйдет сразу, у кого-то рама продержится довольно долгое время.
Передняя часть
Переднее крыло высоко поднято под фару, как и положено на мотоцикле подобного класса.
Передок байка соответствует понятиям класса enduro.
- Головная фара присутствует, но, как у всех представителей класса, хорошо освещает только дорогу перед самой передней покрышкой.
- Верхняя часть обвеса имеет наклон в сторону седока, но это скорее для защиты приборов от грязи, чем водителя.
Передняя фара включается обычным тумблером на левой ручке. Ключ зажигания вставляется в нижней части бензобака под правую руку.
Приборная панель
Приборная панель выполнена в стиле минимализма.
Большого количества приборов на этой технике не встретить. Перед водителем один большой циферблат спидометра. Интересно, что есть отметки как в км, так и в милях.
При желании можно поставить велокомпьютер.
Тахометр выполнен в виде небольшого ЖК-дисплея, спрятанного под общее стекло спидометра.
Задняя часть
Неудобство сидения проявляется лишь при долгих поездках.
- Для двоих седоков места хватает, никакого разделения на водителя/пассажира не предусмотрено. Но владельцы отмечают что сесть вдвоём хоть и можно, ездить лучше одному — мотор не тянет. Хоть разработчики и утверждают обратное — никаких удобств второму номеру не предусмотрено, ни ручек, ни подножек, ни (тем более) спинки.
Конструкция мотоцикла определенно рассчитана на одного ездока.
- За седлом есть небольшой вынос, но он скорее рассчитан как брызговик, никакой практической пользы он не несёт. Да и расположение выхлопа практически рядом, заставляет отказаться от устройства сидения или багажника.
- Интересной идеей дизайнерского раздела является окраска боковых граней седла в цвет основного пластика.
- Завод предлагает два цветовых решения байка — чёрный и красный. Первый имеет все детали в одном тоне за исключением хромированной выхлопной трубы. У второго пластик и боковые грани седла в красных тонах.
- Оптики сзади не предусмотрено никакой.
Задняя часть без каких-либо световых приборов.
Бензобак
Горловина бензобака на стандартном месте, выполнена в виде большой чёрной крышки с «барашком» под руку. Вместимость топлива — 3,2 л.
Кому подойдет такой байк
Эта модель изначально позиционируется производителем, как байк для бездорожья – для этого он снабжается специальными покрышками, обеспечивающими надежное сцепление колеса с дорогой. Но они не предназначены для асфальтированных дорог, но если произвести небольшой тюнинг Irbis TTR 125, то можно использовать питбайк для городского режима. Немаловажным моментом является его полноценная регистрация в государственных органах в качестве транспортного средства – для этого необходимо установить на байк поворотные лампы, зеркала и стоп-сигналы. Эта модификация способна порадовать любителей свободной езды по тем местам, где дорог нет, и не было. Если посмотреть обзор на эту модель в Интернете, видно, что конструкция максимально простая, но степень надежности ее достаточно велика. Сиденье не особо подходит для длительных поездок, несмотря на то, что оно мягкое
Отдельное внимание мотолюбитель должен обратить на качество сборки, так как поставляется он из Китая в разобранном виде и собирается в России на небольших предприятиях. После покупки необходимо проверить крепления, смазку основных узлов и агрегатов и работоспособность мотоцикла
Видео
Главные преимущества снегохода Ирбис Динго Т110:
- В штатной комплектации есть электростартер и гелевый аккумулятор на 7 ампер. При необходимости снегоход можно запустить и с «толкача».
- Работа сцепления осуществляется в масляной ванне, для лучшей надежности и минимального износа деталей.
- В коробку передач встроен реверс (задний ход), повышающий маневренность и удобство передвижения в стесненной местности. Например, благодаря реверсу можно без проблем «выползти» из сугроба. Для этого достаточно включить задний ход и проехать назад по своему же следу.
- Широкие гусеницы, установленные на гибридной подвеске, не только улучшают проходимость, но и повышают грузоподъемность. В результате машина способна перевозить до 500 кг груза. Для подвески с такими гусеницами характерны маневренность, прочность, плавность и мягкость хода на неровной дороге. Также не возникнет неудобство и при 30-градусном подъеме.
- Материал гусеницы – резинотканевой на литой основе, с армированием стальными стержнями и кевларовым материалом. Эти компоненты подчеркивают долговечность гусеницы, которая превосходно преодолевает преграды в виде кочек, углублений и сучьев.
- В качестве цепи привода в снегоходе Ирбис Динго Т110 используется цепь от квадроциклов. Такая цепь имеет тройной запас прочности.
- Наличие электронного спидометра позволяет выводить информацию не только о скорости и пробеге, но и оставшемся времени до очередного ТО.
- Дисковые тормоза с гидроприводом входят в базовую комплектацию.
- Возможность подключения внешних аксессуаров и гаджетов (с помощью прикуривателя на 12V)
- Двухместная седельная компоновка для водителя и пассажира. Ширина варьируется в пределах 35-45 см. В сиденье есть вместительный багажник, в который можно поместить ледобур, лыжи, палатки, а также другие охотничьи и туристические приспособления.
- В список дополнительных опций входит автомобильный парком, позволяющий буксировать прицепы, которые оснащены встроенными задними фонарями. При необходимости в задней части снегохода устанавливается кофр и дополнительная емкость с бензином. Также возможно установка дуг безопасности и специальной панели приборов.
- Снегоход Ирбис Динго Т110 получил прочную рамную конструкцию, усиленную профильными трубами. Трубы выполнены в виде центральной и боковой фермы – такая компоновка способствует тому, что в ней никогда не скапливается наледь и снег – как при зимней распутице, так и при весеннем таянии, а также при езде в глубоких снежных сугробах.
- Функция настройки высоты руля, а также возможность изменения угла продольной оси лыж – прерогатива базовой комплектации, направленная на улучшение маневренности и управляемости. Кроме того, благодаря рациональной регулировке рабочих рулевых органов водитель меньше отвлекается и устает при многочасовой езде.
- Для усиления моторного отсека рамы установлены стальные полосы, что дает возможность оснащать снегоход более мощными моторами определенной массы, вплоть до 85 кг.
- Максимальная скорость составляет 40 км/час. Так как рабочий объем мотора превышает 100 куб. м., есть необходимость постановки на учет в Гостехнадзоре.
- Производитель предоставляет гарантию в размере шести месяцев, либо 1000 километров пробега.
Преимущества
- поршни с износостойким тефлоновым покрытием;
- керамическое жаропрочное покрытие цилиндров;
- увеличенный диффузор карбюратора для форсированных режимов работы двигателя;
- регулируемый угол опережения зажигания, позволяющий настраивать двигатель на различные режимы работы и виды бензина;
- двойная обмотка катушки зажигания;
- увеличенные клапана в головке цилиндров, обеспечивающие долговечность в работе механизма распределения;
- лепестковые клапаны карбюратора, экономящие топливо и увеличивающие мощность за счёт фильтрации смеси от выхлопных газов.
Клапанные пружины мотоцикла IRBIS TTR 250 выполнены с использованием технологии гальванического покрытия нержавеющим составом. Масса двигателя уменьшена за счёт алюминиевых маховиков. Повышенная надёжность сцепления обеспечивается двумя комплектами пружин разной упругости.
Технические характеристики
- Все характеристики
- Двигатель и трансмиссия
- Габаритные размеры, рама
Страна производитель Китай Годы выпуска с 2012 по настоящее время Класс мотоцикла Внедорожный мотоцикл (кроссовый) Тип и объем двигателя 250 куб. см 4т Сухая масса 120кг Длина/Ширина/Высота 2190/820/1230 Объём бензобака 8л Максимальная Скорость 120 км/ч Разгон до 100км/ч в секундах 12-14 секунд Коробка передач 5-ступенчатая, механическая Рабочий обьём 223 куб. см Система питания карбюратор Мощность, л.с. при об/мин 15,6 л.с. при 7500 об./мин Крутящий момент, Н-м при об/мин 17,0 Н.м. при 5500 об./мин Система охлаждения воздушная Система запуска Электростартер, кикстартер Главная передача Усиленная цепь 530 Рама Пространственная, трубчатая, стальная. Передняя подвеска Телескопическая перевёрнутая вилка Задняя подвеска Маятниковая с моноамортизатором Тормозная система Гидравлическая Передний тормоз Дисковый Задний тормоз Дисковый Колёса Спицованные Передняя шина 80/100-21 Задняя шина 110/100-18 Тип 1-цил., 4Т ГРМ SOHC, 2 клапана на цилиндр Рабочий объем, см3 223 Макс.мощность, л.с. при об/мин 15,6 л.с. при 7500 об./мин Максимальный крутящий момент, Нм/об мин 17,0 Н.м. при 5500 об./мин Система питания карбюратор Система охлаждения воздушная Система запуска электростартер + кикстартер Разгон до 100км/ч в секундах 12-14 секунд ТРАНСМИССИЯ Сцепление многодисковое, в масляной ванне Коробка передач 5-ступенчатая механическая Главная передача цепь Сухая масса, кг 118 Длина Х ширина Х высота, мм 2190/820/1230 База, мм 1420 Высота по седлу, мм 870 Дорожный просвет, мм 220 Емкость топливного бака, л 8 Грузоподъемность, кг 150 Максимальная скорость, км/час 120 Рама полудуплексная стальная Передняя подвеска телескопическая вилка перевернутого типа, нерегулируемая Задняя подвеска маятниковая, с моноамортизатором и прогрессивной характеристикой, с регулировкой длины амортизатора Тормозная система раздельная, гидравлическая Передний тормоз диск, 2-поршневая скоба Задний тормоз диск, 2-поршневая скоба Колеса спицованные Передняя шина 80/100–21 Задняя шина 110/100–18
Дур машина
Достоинства: Удел этого мотоцикла «говномес» в сельских районах и труднопроходимых местах.
Недостатки: При покупке прямо из магазина я поехал к дому, по дороге обнаружил, что мотоцикл дергается и подача топлива постоянно сбивается, при этом после остановки сливался бензин через трубку в немалых количествах. Проблему в сервисе так и не решили, не разобравшись с карбюратором, просто заменили на новый + заменили свечу. Вообще свечи довольно сильно и быстро загрязняются, видимо неправильно рассчитана подача топлива и воздуха. Потом мотоцикл просто глох – как оказалось, был забит сапун на крышке бензо…
Отзыв: Мотоцикл эндуро, никак не кросс, как заявляет продавец и производитель. Дело в том, что слабая ходовая (рама, подвески) и подборка звезд не позволят вам серьезно погонять по треку. Удел этого мотоцикла «говномес» в сельских районах и труднопроходимых местах. Серьезной скорости мотоцикл развить не может, т. к. 12 зубьевая ведущая звезда дает мощнейшую тягу, но совершенно начисто убивает скорость. Передачи короткие, как гласит инструкция 1-до 20 км/ч, 2-до 30 км/ч, 3-до 40 км/ч, 4-до 50 км/ч, вся … Далее
Комфорт и управляемость
Контроль за мотовездеходом осуществляется посредством электронной панели приборов, отражающей основные параметры работы бортовых систем и механизмов, а для предотвращения угона производителем установлена штатная сигнализация. Отличную управляемость модели IRBIS 250 обеспечивают удобный руль, усовершенствованная подвеска, рассчитанная на значительные нагрузки, мощные рулевые шарниры, а также педаль ножного тормоза, позволяющая мгновенно отреагировать на неожиданно возникшую преграду или препятствие.
Кроме прочего, многим владельцам может понравиться наличие гнезда прикуривателя, от которого можно «запитать» различные гаджеты, не говоря о его прямом назначении.
В качестве шасси предусмотрена установка внедорожных шин типоразмера 21×7,00-10 и 20×10,00-9 спереди и сзади, соответственно.
Такая резина позволяет перемещаться по любому виду грунта и не вязнуть в грязи или песке.
Основные технические параметры

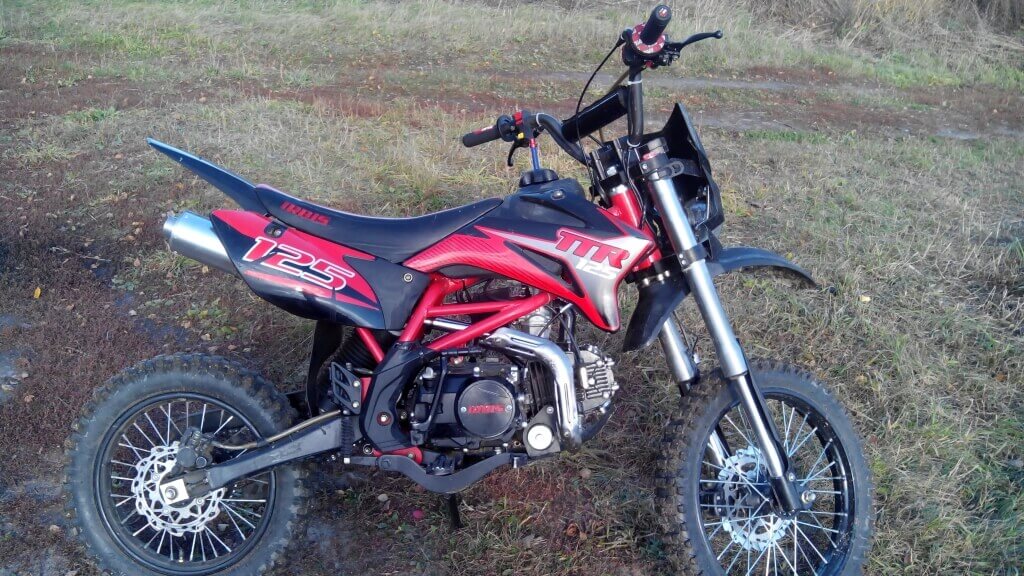

Модификация TTR 125 R является достаточно популярным – он позволяет байкеру получить достаточно мощный мотоцикл, используемый для бездорожья. Рама выполняется из стальных трубок, что позволяет снизить вес конструкции, но придать необходимый уровень прочности и жесткости. Подвеска спереди реализована при помощи перевернутой трубки телескопического типа, задняя подвеска – это моноамортизатор маятникового характера. Применение гидравлической тормозной системы и диковых тормозов позволяет обеспечить необходимый уровень безопасности движения и экстренного торможения (при условии исправного состояния системы). Использование колес со спицами позволяет несколько снизить общую массу этой модели.
Недостатки
Недостатков у байка тем не менее отмечается немного:
- Цепь быстро растягивается. Можно заменить на подходящий вариант от японски (по отзывам — Xonda СВ250 и другие вариации линейки СВ).
- Качество электрики — стандартная проблема для китайцев, но переложить или уложить в гофры можно своими руками.
- Слабый пластик и подвеска — основные проблемы, но нерешаемые.
- Стартер. Попробуйте найти на вторичке модель с работающим электростартером. Будет сложно. Косяк в конструкции, ломается шестерёнка, которая передаёт усилие от стартера на двигатель. Стандартная проблема.
Иногда отмечается высокая посадка, но для внедорожного байка — это норма.
и достоинства
Небольшой прыжок. Исполняю его я. Главный редактор пробует в деле «250 тыр-тыр».
Из отдельных плюсов отмечают:
- хороший мотор (неприхотливый и тянущий);
- простоту обслуживания;
- небольшой расход топлива.
Кроме этого можно добавить то, что отличает китайские модели:
- цена;
- ремонтопригодность;
- большой выбор комплектующих.
Производитель
Мотоциклы марки Irbis большинством мотолюбителей считаются китайской техникой, хотя на деле это далеко не так. Бренд Irbis был создан в 2001 году группой молодых людей из Владивостока, поставивших перед собой задачу по созданию мототранспорта, доступного широкому кругу покупателей и способного составить конкуренцию европейским и японским аналогам. В результате был выпущен первый скутер бренда — Irbis Z50R.
Компания начала активно развиваться, и в 2005 году в Москве был открыт первый официальный офис по продаже мототехники. Дилерская сеть начала создаваться с 2006 года, и на сегодняшний день в нее входит свыше двух тысяч центров от Камчатки до Калининграда, в ассортименте которых имеются 30 моделей мототехники Irbis и более пяти тысяч видов аксессуаров, запасных частей и экипировки.
Мотоциклы Irbis — идеальный вариант техники как для опытных райдеров, так и для новичков, только учащихся ездить. Транспорт, выпускаемый компанией, адаптирован к тяжелым российским условиям и доказал свою надежность на практике. Стоит отметить, что последние модели мототранспорта Irbis выпускаются в полном соответствии с пожеланиями покупателей: для разработчиков очень важна обратная связь с клиентами.
