Как правильно установить кольца на поршень двухтактного скутера

Как ставить кольца на поршень 4т скутера

Как поставить поршневые кольца на скутер

Ухудшение тяги, падение максимальной скорости, синий дым с глушителя и слабая динамика скутера – верный признак изношенных поршневых колец, либо изношенной цилиндро-поршневой группы. Чаще всего изнашиваются именно поршневые кольца, т.к. диаметр поршневой группы у скутеров небольшой, рабочая площадь колец очень маленькая и поэтому они не так долго ходят.

Итак, если Вы столкнулись с необходимостью замены поршневых колец на скутере, причем помимо основной проблемы то, что их нужно менять, существует и другая – это как правильно поставить кольца на поршень. Нельзя просто взять любое кольцо и поставить в любую из «канавок» на поршне. Нужно понимать какое кольцо является верхним компрессионным, какое нижним компрессионным, а также как правильно поставить маслосъемное кольцо.

Установка поршневых колец на 4-х тактном китайском скутере. На фото ниже отмечено, где какое поршневое кольцо.

Как Вы успели заметить, что в комплект поршневых колец состоит из двух компрессионных колец (верхнего и нижнего), а также из маслосъемного которое состоит из двух обычных (тонких) колец и центрального экспандера.

Второе компрессионное кольцо имеет темно-черный цвет, а также уникальную (скошенную) геометрию.

У разных производителей цвет колец может различаться, например на фирмы CMR — нижнее компрессионное кольцо имеет рыжий цвет.

На следующей схеме показано правильное расположение колец.

На компрессионных кольцах можно увидеть надписи, они могут быть разными в зависимости от фирмы колец, но суть их одна – установка колец должна производиться надписями ВВЕРХ ! Т.е. надписи должны быть направлены к головке цилиндра.

На маслосъемных (двух тонких) кольцах надписи, как правило нет, поэтому ставить их можно любой стороной, главное чтобы между ними был установлен так называемый экспандер, как показано ниже на фото.

Сам процесс установки колец на поршень мы опустим, т.к. сложного там ничего нет

Следует соблюдать только осторожность при заведении колец в пазы, т.к. кольца изготовлены из высокопрочного чугуна и сильное воздействие на растяжение может привести к поломке колец

Если Вы все сделали правильно, то в итоге кольца на поршне должны быть установлены, как показано на следующем фото.

Далее перед тем как устанавливать поршень в цилиндр, необходимо развести замки колец на правильное расстояние.

На этом все особенности установки поршневых колец на четырехтактный скутер озвучены, теперь можно ставить поршень в цилиндр, заранее смазав кольца и цилиндр маслом.

Установка поршневых колец на 2-х тактном скутере. Итак, допустим Вы приобрели новый поршень с кольцами и хотите установить его на скутер. В комплекте с поршнем на двухтактный скутер идет только два компрессионных кольца.

В некоторых случаях, в зависимости от модели скутера в комплекте с кольцами может быть еще так называемый экспандер или как его еще называют – расширитель. Устанавливается такой экспандер под второе (нижнее) кольцо.

Перед тем как преступить к установке колец на поршень, необходимо понять, где верхнее компрессионное кольцо, а где нижнее. Т.к. кольца очень различаются в геометрии, неправильная установка одного из колец приведет к его поломке

Обратите внимание, что верхнее кольцо имеет внутренний скос, перед установкой тщательно осмотрите каждое кольцо. Ниже приведена схема установки, где наглядно показано, где какое кольцо должно стоять, а также где устанавливается экспандер, если таковой присутствует в комплекте

Важно обратить внимание, что кольца имеют надпись на поверхности, которая должна быть ВВЕРХУ ! Т.е. надписи должны быть направлены к головке цилиндра

Главное соблюдать аккуратность, т.к. кольца очень хрупкие. Постарайтесь аккуратно заводить кольца в пазы, без сильного воздействие на растяжение.

В завершении хотелось бы отметить, что на двухтактных поршнях присутствуют штифты, которые не позволяют кольцам провернуться.

Поэтому устанавливая кольца в пазы, обратите внимание на замки колец – они должны сходиться на штифтах, как показано на фото ниже

Теперь, когда кольца стоят на своих местах, можно приступать к установке поршня в цилиндр, заранее смазав кольца и цилиндр маслом.

Подготовка к процедуре

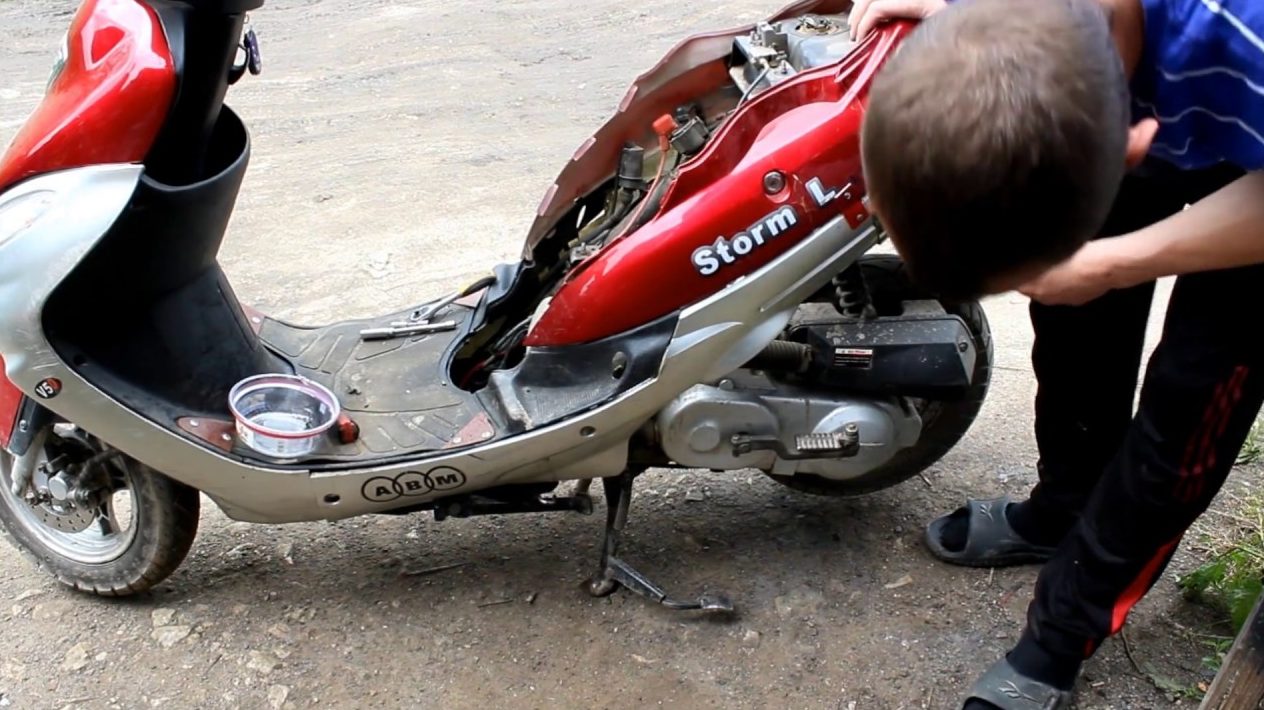

Начать надо с внешней очистки скутера от грязи, песка, пыли. Сами работы нужно проводить в закрытом помещении, где нет риска попадания внутрь механизмов мусора извне. Допускается осуществление операций на открытом воздухе, но с соблюдением условий:

  • температура воздуха должна составлять 18-25 градусов;
  • слабый или отсутствие ветра;
  • наличие ровной твёрдой поверхности для ремонта – бетон или асфальт подходят лучше всего;
  • открывать внутренности скутера не рекомендуется в течение хотя бы двух часов после отключения двигателя в целях безопасности.

Для крепежа потребуется подготовить коробку с ячейками под каждый тип, что не потерять и не перепутать местами разновидности. Работа может занять около часа в зависимости от уровня подготовки. При отсутствии опыта лучше позвать ещё одного человека на помощь и внимательно фиксировать, что было извлечено (и в какой последовательности), чтобы собрать транспортное средство правильно после всего.

Как правильно установить кольца на поршень двухтактного скутера

В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое.

В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.

Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.

Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.

Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом. Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца

Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно

Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее

При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.

В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

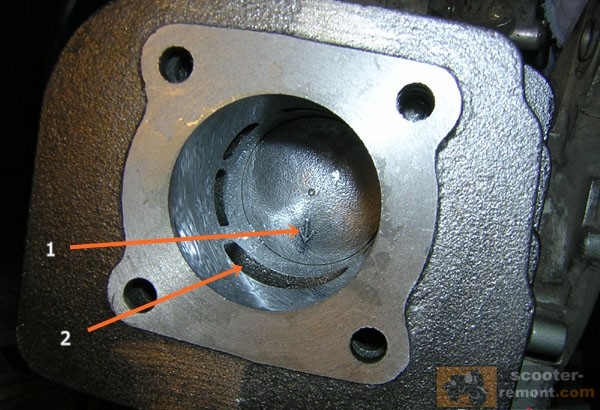

И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

При всех панипуляциях с поршнем, в окно картера обязательно нужно засунуть тряпку, чтобы туда ненароком что-либо не попало, коленвал с подшипниками нам еще нужны.

При установке поршневого пальца, обратите внимание на состояние сепаратора (подшипника), возможно его нужно заменить. Перед установкой поршневого пальца, установите стопорное кольцо с одной стороны до установки поршня (обычно с той стороны, где вам неудобно будет вдеть палец и второе стопорное кольцо)

Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок.

Вот и все, теперь одевайте цилиндр, не поршень (не забыв проверить состояние прокладок и смазав поршень и стенки цилиндра моторным маслом), головку цилиндра и затягивайте болты поочередно в крестовом порядке.

Вы также можете ознакомиться с другими статьями на тему:

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!

Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.

Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).

Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.

Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.

Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.

Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.

Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое). Метки на кольцах после установки должны располагаться вверх к ГБЦ.

Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.

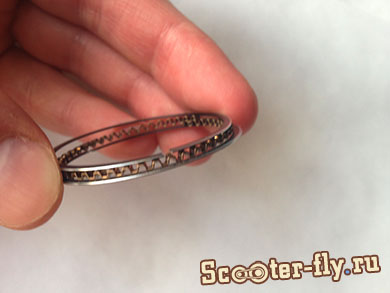

Маслосъемное кольцо после установки должно выглядеть примерно так:

Метки после установки должны быть направлены строго к ГБЦ.

Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:

Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.

Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.

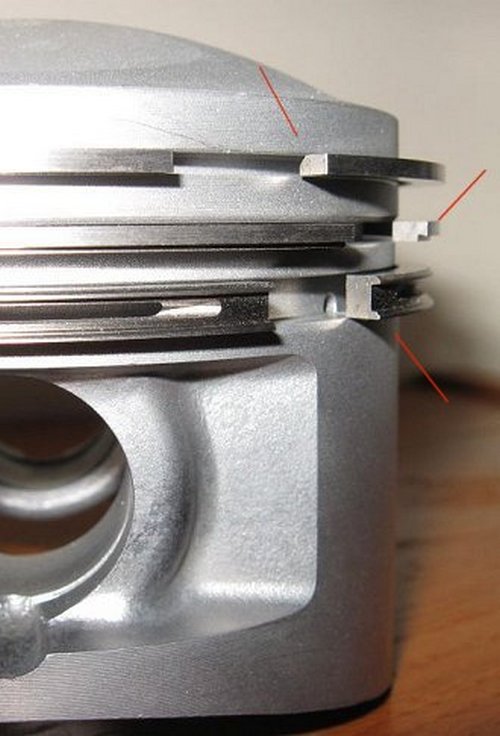

На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:

Красными метками обозначены замки компрессионных колец Синими метками обозначены замки маслосъемных колец

Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.

Установка поршневой (цпг) на 4т скутер

Берём новый комплект поршневой на 72 или 80 кубов (диаметр поршня 47мм или 50мм соответственно). Можно конечно использовать и стандартную новую цпг на 50 кубов. В комплект входит: цилиндр, поршень, поршневые кольца, палец, стопорные кольца, а также прокладки под головку и цилиндр. Вы можете купить цпг на 72 куба по низкой цене в нашем интернет магазине.

Установку производим в обратной последовательности, предварительно смазав цилиндр, поршень и кольца небольшим количеством масла. Устанавливаем на поршень сперва тонкое кольцо в нижнюю канавку, затем маслосъёмное и снова тонкое кольцо (волнистое кольцо – маслосъёмное таким образом окажется между двумя тонкими в нижней канавке). Далее устанавливаем 2 компресионных кольца )которые потолще). Разрезы всех колец не должны находится друг над другом. После установки колец, ставим поршень на шатун коленвала, фиксируем его положение пальцем и стопорными кольцами. Берём соединительные втулки от старого цилиндра и вставляем в новый.

Одеваем на шпильки прокладку под цилиндр

Осторожно одеваем цилиндр на поршень с кольцами чтобы не повредить цилиндр. В паз для цепи проталкиваем цепь

Затем устанавливаем шину цепи головку цилиндра. Теперь мы можем надеть цепь на звёздочку распредвала (положение звёздочки при этом должно быть следующим: большое отверстие наверху, а два малых по бокам, параллельно краю головки цилиндра). Зафиксируем положение головки цилиндра с прокладкой прикрутив её. Затем ставим пластиковую крышку головки цилиндра, натяжитель цепи, карбюратор и глушитель. Установка на этом завершена!

Если вы давно не меняли масло – необходимо его поменять перед пуском с новой поршневой. Перед тем как давать полную нагрузку на двигатель скутера необходимо пройти обкатку, т.е. проехать 300-500 километров со скоростью не более 40-45 км в час.

Вместе с увеличением мощности скутера с установкой тюнинг-цпг увеличивается и нагрузка на вариатор с шестернями редуктора. Помните об этом и если есть возможность замените вариатор с шестернями редуктора на тюнинговванные (более усиленные.)

Почему ломаются детали мотора?

Поломки могут быть плановыми и аварийными. Плановый выход из строя зависит от производителя, материалов изготовления группы, интенсивности эксплуатации. Обычно рассчитывают ресурс пилы в моточасах. После отработки положенного количества моточасов следует сдать инструмент в ремонт для профилактики двигателя.

Причины неожиданных поломок поршневой:

  • эксплуатация при повышенных нагрузках, несопоставимых с мощностью инструмента;
  • отсутствие нормального ТО, что приводит к сухой работе мотора и повышенному износу;
  • применение некачественного топлива, которое не дает стабильной работы двигателя;
  • большой возраст пилы, несмотря на малую интенсивность эксплуатации.

Каждый запуск инструмента – определенный стресс для поршня и цилиндра. Поэтому от количества пусков также зависит ресурс устройства. Если вы заметили посторонние звуки от мотора, снижение мощности, увеличение расхода, пришло время отдавать оборудование на профилактический ремонт в сервисный центр.

Установка поршневых колец

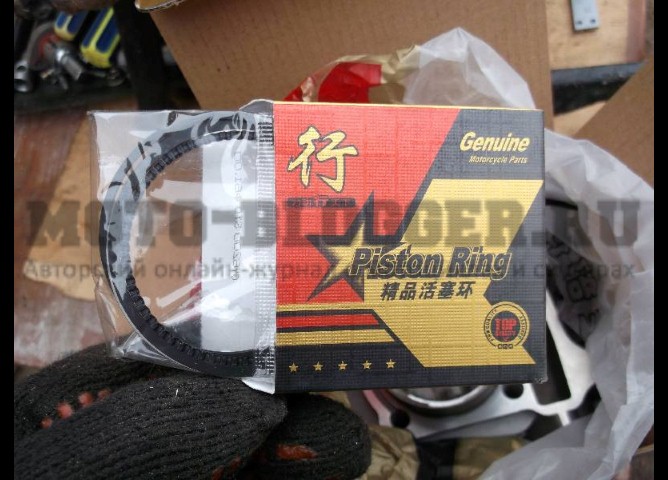

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.

Обычный комплект поршневых колец выглядит примерно так

Или так

Аккуратно, идеально чистыми руками распаковываем комплект

В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это  будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь

Ставим в самую нижнею канавку поршня экспандер

В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера

Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.

Метки

Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет

По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием

Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.

У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.

В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.

На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.

Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).

Особенности выбора колец

Для того чтобы двигатель работал надежно после ремонта, важно правильно подойти к выбору колец. Не стоит приобретать самый дешевый набор

Такие кольца долго не прослужат, и придется снова проводить трудоемкий процесс замены.

Также важно осмотреть упаковку и сами детали. На упаковке должна быть вся информация о производителе, материале изготовления

На кольцах должна быть маркировка. Она обозначает верхнюю сторону. Внутрь упаковки производители обычно вкладывают инструкцию, где подробно рассказано, как правильно ставить на поршень кольца. На последних не должно быть дефектов, даже самых мелких.

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

Замена поршневой (цпг) на 4т скутере

Нужна помощь в поиске запчастей?

Поможем и посоветуем!

+7-927-653-31-57

Постепенно приходит время и вашему двух-колёсному четырёхтактному другу необходимо менять поршневую. Тому может быть 2 причины: износ или установка более мощной поршневой. В данной статье мы расскажем как осуществить замену поршневой (цпг) на 4-тактном скутере с двигателем 139QMB.

Если у вас другая модель двигателя, например 152QMI или 157QMJ (150 кубовый скутер), то для замены цпг вам тоже подойдёт эта статья, поскольку тут нет принципиальных отличий. Для 2-ух тактных скутеров советуем почитать статью «Замена поршневой на 2-х тактном скутере»

Как ремонтируют блок цилиндра бензопилы?

Для восстановления мастер полностью разбирает мотор и осматривает его рабочие части. Производятся замеры, которые позволяют точно оценить состояние оборудования и понять, какие ремонтные процедуры нужно выполнить. При капитальном ремонте возможна расточка деталей, если они изготовлены из подходящих для этого материалов.

Также процесс восстановления включает другие этапы:

  • оценка эффективности хода поршня, замер создаваемой компрессии в рабочей камере;
  • проверка целостности оборудования, поиск наличия механических повреждений, царапин;
  • анализ состояния крепежных деталей поршня, устранение люфтов и прочих проблем;
  • проверка прочего оборудования, которое влияет на работу поршневой группы.

Чтобы восстановление цилиндра бензопилы прошло успешно, мастер проводит ряд проверок после сборки оборудования

Важно, чтобы мощность соответствовала заводским параметрам, а на холостых работах и под нагрузкой пила демонстрировала стабильные обороты. Только после таких проверок можно считать ремонт оборудования завершенным

Наша продукция

Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!

Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.

Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).

Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.

Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.

Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.

Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.

Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое). Метки на кольцах после установки должны располагаться вверх к ГБЦ.

Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.

Маслосъемное кольцо после установки должно выглядеть примерно так:

Метки после установки должны быть направлены строго к ГБЦ.

Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:

Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.

Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.

На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:

Красными метками обозначены замки компрессионных колец Синими метками обозначены замки маслосъемных колец

Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.

Если зарядить движок того же 139QMB по-максимуму, то такой тюнинг до «повышения» обходился клиенту около 35 000 руб и это не считая работы.

Понятно, что не каждому такие суммы по карману. Да хоть и по карману, а смысл? Проще купить какой-нибудь хоть и старенький, но брендовый скутерок и гонять, чем заряжать «Китайца» и потом выкинуть его через сезон на помойку. Но это как по мне.

Как правильно поставить поршень на скутер?

В ходе эксплуатации скутера, возникают различные поломки

При этом совсем неважно кто производитель (Япония или Китай). Отличие в том, что один транспорт раньше выходит из строя, а другой с течением времени

Неполадки могут возникать с проводкой, двигателем, ходовой частью. Но, как правило, практически все сталкиваются с заменой ЦПГ. Это сокращение подразумевает термин «цилиндро-поршневая-группа» или как принято говорить в народе «поршневая». Забегая наперед необходимо сказать, что замена поршневой, поршня и колец в отдельности не такая сложная задача, как может показаться на первый взгляд. Стоит также знать, что процесс снятия и замены ЦПГ практически одинаковый на всех скутерах. Поэтому, в статье будет рассмотрены основные моменты. Забегая наперед напомним, что мощность ЦПГ может варьироваться. Рекомендуется устанавливать поршневую такой же мощности, аналогичной стандартной ЦПГ.

Последовательность операций по снятию поршней в сборе с шатунами:

  1. Снять с двигателя головку цилиндров и масляный картер.
  2. Провернуть коленчатый вал настолько, чтобы демонтируемый поршень оказался в нижней мертвой точке (н.м.т.).
  3. Расшплинтовать и отвернуть гайки крепежных болтов подшипника нижней головки шатуна и снять крышку шатуна.
  4. Протолкнуть шатун с поршнем и вынуть комплект этих деталей из цилиндра.Перед извлечением поршни в сборе с шатуном из цилиндра нужно проверить состояние верхней кромки зеркала цилиндров. При наличии здесь буртика (недоношенного участка зеркала цилиндра) его нужно удалить специальным режущим инструментом.
  5. Пометить поршень порядковым номером цилиндра и проверить наличие заводской отметки порядкового номера цилиндра на шатуне и его крышке со стороны, обращенной к распределительному валу (см. обозначения А и 2 в круге на рисунке). Остальные поршни в сборе с шатунами вынимают из цилиндров аналогичным способом.

Установка поршневых колец

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.

Обычный комплект поршневых колец выглядит примерно так

Аккуратно, идеально чистыми руками распаковываем комплект

В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь

Ставим в самую нижнею канавку поршня экспандер

В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера

Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.

Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет

По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием

Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.

У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.

В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.

На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.

Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Шаг 9

Пришло время затянуть винты с головкой. В начале мы можем сделать это пальцами, но, когда гайки достигают головы, начинается последняя трудность. Если у нас нет ощущения «стопа» в руках, хорошо бы использовать динамометрический ключ. На ключе установите крутящий момент, указанный в руководстве по обслуживанию двигателя – обычно он невелик и не превышает 20 Нм, а часто даже меньше 10 Нм – иногда стоит проверить инструкции по цилиндру цилиндра, поскольку некоторые производители рекомендуют разные значения силы натяжения головки. При затягивании головки действует принцип постепенного затягивания гаек с использованием «крестообразного» метода – его стоит сохранить, чтобы избежать натяжения, поломки головки, разрезания прокладки и других неприятностей.

Что понадобится для замены?

Для подобной процедуры стоит подготовить набор гаечных ключей, трещотку с торцевыми головками, динамометрический ключ, съемник для поршневых колец и сам набор колец.

Вам будет интересно:Шины Mishlene: история бренда, популярные модели

Инструмент для монтажа/демонтажа поршневых колец отличается простой конструкцией и доступной ценой. Без этого приспособления процесс замены может превратиться в практически невыполнимую задачу. Конечно, раньше автолюбители обходились парой отверток. Но лучше, чтобы подобный инструмент был, иначе без него можно повредить кольца либо поверхность поршня. Тем более что он есть всегда в наличии в автомагазинах.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
