Замена тормозной жидкости

Слейте старую жидкость с бачка в емкость, но не полностью, дно должно быть прикрыто. Для этого можно открутить бачок и наклонить его, а можно высосать жидкость шприцем или грушей. В процессе постоянно следите за уровнем, и не позволяется оголиться заборному отверстию бачка, иначе попадет много воздуха в систему и ее придется долго прокачивать.

Наденьте шланг на штуцер рабочего цилиндра (суппорт) — слив старой жидкости осуществляется через него. Желательно раздвинуть колодки на суппорте, например, отверткой.

Надавите на тормоз и откройте штуцер (достаточно немного ослабить).

После того как жидкость выйдет, и тормоз провалится, закройте штуцер, потом отпустите тормоз.

Контролируйте уровень жидкости в бачке. Если уровень упадет до дна, и главный цилиндр захватит воздух, потребуется прокачка системы.

Сделайте это несколько раз, пока не пойдет свежая жидкость.

Для передней тормозной системы, если используется два суппорта, проделать аналогичную операцию для каждого суппорта.

При такой замене жидкости систему можно не прокачивать, но мы рекомендуем прокачать: это недолго и дает гарантию, что в системе не будет воздуха. Хотя, если вы все сделали правильно и не упустили уровень жидкости в бачке, и ваша система до замены жидкости была прокачана, прокачивать не обязательно.

Наконец, наше короткое НОУ-ХАУ

Вы быстро разрушите тормозные диски, когда после агрессивного и длительного торможения остановите двигатель с включенным тормозом. А почему? Поскольку высокая температура приведет к изгибу дисков, они никогда уже не будут пригодны для использования… Аналогичный «эффект» достигается, когда нагретые диски транспортируются в глубокую лужу. Не проверяйте!

Не ждите с заменой блоков до последнего момента, потому что работа поршней более эффективна, когда им не нужно удлиняться как можно больше.

Не используйте спортивные блоки на дороге, потому что они не тормозят лучше, и в то же время разрушают тормозные диски.


Тормоза на мотоцикле

Что уже было сказано выше – тормозные колодки и тормозные жидкости меняются в соответствии с рекомендациями производителей.Принцип блоков – жидкость плюс ВМЕСТЕ и ДВА ГОДА, не реже!

А почему тормоза визжат? Этот скрип – не что иное, как высокочастотные волны, выделяющиеся при трении между тормозной колодкой и диском. А каковы их причины этого скрипа тормозов?

  • Остекление блоков – из-за неправильного использования химии
  • неправильная работа поршня в зажиме, что вызывает ненужное трение – старые прокладки, грязные поршни работа терминалов на неправильной оси
  • искривление металлочерепицы
  • чрезмерный износ тормозных дисков
  • изогнутая или неправильно закрученная вилка в передней подвеске.
  • грязный поршень – загрязнен осадком от изношенных тормозных колодок или внешних загрязнений, что не позволяет поршням свободно работать в зажимах.


Тормоза на мотоцикле

Post Views: 1 827

MotoNoob.ru

Назначение тормозной системы автомобиля

Движущийся автомобиль обладает определенной кинетической энергией, и чем больше масса автомобиля, тем больше в нем запасается энергии. Для снижения скорости или полной остановки эту энергию необходимо у автомобиля «отнять». Наиболее просто достичь этого можно переводом кинетической энергии в энергию другого вида, например — в тепловую. Как это реализовать на практике? Например, с помощью сил трения — достаточно заставить колеса сильнее тереться о дорогу или иную поверхность, в результате кинетическая энергия перейдет в тепловую, а автомобиль остановится.

Именно эту задачу и решает тормозная система автомобиля: она за счет сил трения, возникающих в тормозном механизме, приводит к снижению скорости или полной остановке автомобиля. Также существует рекуперативное торможение (о котором мы писали ранее в статье «Система рекуперативного торможения»), но в нем используется тот же принцип преобразование кинетической энергии в энергию другого вида — например, в электрическую, за счет чего и происходит остановка транспортного средства.

Вообще, у тормозной системы есть не одна, а сразу две функции:

– Снижение скорости или полная остановка транспортного средства; – Препятствие движению покоящегося транспортного средства.

За решение каждой из этих задач отвечают разные типы тормозных систем, о чем сказано ниже.

Экспресс-замена тормозной жидкости скутера

Ее положено менять каждые два года, однако почти все этим правилом пренебрегают. А зря: свежая жидкость рекомендуется по жизненным показателям скутеристу.

Со временем она теряет львиную долю смазывающих свойств, «насасывает» воду, снижается ее температура кипения (при закипании образуются пузырьки газа, отчего рычаг тормоза начинает «проваливаться» и тормоза теряют эффективность). Вероятность закисания поршней в суппортах намного увеличивается, а к чему это может привести — подумать страшно… О том, как правильно и быстро заменить тормозную жидкость, и пойдет разговор.

Снимите крышку тормозного бачка на руле и маленькой клизмой высосите из него старую жижу до капли. Переместитесь к суппортам: счистив с поршней грязь, максимально утопите их в скобах. Внимательно следите за уровнем жидкости в бачке: случись перелив, — окрашенные детали сильно пострадают («тормозуха» весьма агрессивна!). И снова выкачайте все из бачка и еще раз залейте свежую жидкость.

Нажимайте на ручку до тех пор, пока поршни не прижмут колодки к диску и рычаг перестанет проваливаться.

Когда будете вынимать диафрагму постарайтесь не пролить «тормозуху» из бачка. Подстрахуйтесь тряпочкой или салфеткой.

Клизмой высосите всю жидкость.

Утопите поршни в суппортах. Отверткой работайте очень аккуратно, дабы поршеньки не поцарапать.

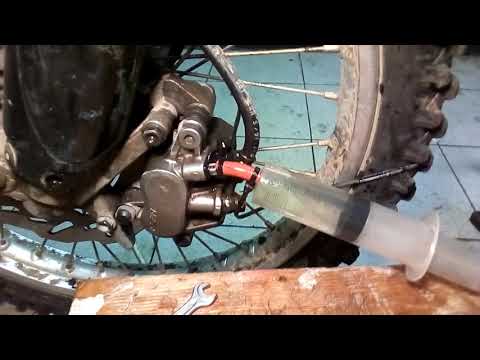

Чтобы прокачать каждую гидролинию, наденьте на прокачной штуцер трубочку подходящего размера. Второй ее конец опустите, например, в обрезанную бутылку из-под минералки. Здесь все делается абсолютно так же, как и при прокачке тормозов, с одной лишь разницей: в нашем случае повторяйте операцию до тех пор, пока из шланга не польется светлый прозрачный «свежак». И так — с каждым суппортом (если тормоз двухдисковый).

Неусыпно контролируйте уровень жидкости в бачке и по необходимости подливайте ее Если система «глотнет» воздуха прокачка неминуема.

После этого наполните бачок жидкостью и поставьте резиновую диафрагму и крышку. Прокатитесь километров десять в спокойном темпе, при необходимости повторите процедуру прокачки. Для тех, кто не знает, как это делать, поясним. Позовите в помощники кого-то, кто будет нажимать на рычаг тормоза по вашей команде, сами же рожковым ключом отпускайте на пол-оборота прокачной штуцер в тот момент, когда приятель нажмет на ручку (или лапку, если возитесь с задним тормозом). После того, как порция жидкости вытечет из штуцера, закрутите его (рычаг до этого отпускать ни в коем случае нельзя). Нажимайте на рычаг до тех пор, пока он не перестанет проваливаться. После этого затяните штуцер окончательно (но не переусердствуйте: сорвать резьбу в алюминиевом суппорте проще простого).

«Мутняку» в тормозах не место! Процедуру промывания суппорта повторите минимум 6-8 раз: это ж не человеческий кишечник — ему одного-двух раз маловато.

Потратив максимум полчаса, вы получите действительно более цепкие и информативные тормоза, в надежности которых можете не сомневаться.

Очень важно жидкости DOT4 и DOT5 абсолютно несовместимы друг с другом их смешивать категорически нельзя’ А вот DOT5 1 совместима с любым типом «тормозухи». Крайне полезно при прокачке наклонить скутер так чтобы заборные отверстия в бачке оказались выше болта штуцера тормозного шланга (если они конечно при этом не «оголятся» до воздуха), и тогда пару раз нажмите на рычаг тормоза пузырькам не останется шансов спрятаться

Крайне полезно при прокачке наклонить скутер так чтобы заборные отверстия в бачке оказались выше болта штуцера тормозного шланга (если они конечно при этом не «оголятся» до воздуха), и тогда пару раз нажмите на рычаг тормоза пузырькам не останется шансов спрятаться.

Принцип работы тормозов в ГАЗ 53

Начать стоит с того, что тормозная система ГАЗ работает раздельно по осям. Сделано это для той цели, чтобы предотвратить дополнительную нагрузку от кузова на трансмиссию в период резкой остановки. Из-за этого первым делом срабатывает тормоз на заднюю ось, а уже за ней — не переднюю. Если будет подсоединен прицеп, то первым будет тормозить он. То есть гидровакуумный усилитель тормозов срабатывает поочередно с отставанием в долю секунды.

Конструкция самих тормозных прокладок идентичная, отличающаяся только размерами некоторых деталей. Износ колодок инспектируется через специальные отверстия (визуально). Объем тормозной жидкости в системе можно посмотреть через расширительный бачок, который расположен уже под капотом.

двигатель не работает

Устройство и принцип действия тормозной системы

Как было сказано выше, тормозная система состоит из двух основных компонентов — тормозного механизма и тормозного привода. Тормозной механизм предназначен для непосредственно торможения автомобиля, а привод — для включения тормозного механизма.

Тормозной механизм, независимо от типа и устройства, имеет подвижный и неподвижный элемент. Первый вращается вместе с колесом, а второй закреплен на ступице, поэтому остается в покое. И именно трение между этими элементами вызывает снижение скорости и остановку автомобиля. В барабанном и дисковом тормозных механизмах подвижными являются, соответственно, барабан и диск, а неподвижными — колодки.

  1. тормозная колодка заднего тормозного механизма (барабанного);
  2. тормозной цилиндр заднего колеса;
  3. педаль тормоза;
  4. шток с поршнем;
  5. тормозной бачок;
  6. главный тормозной цилиндр;
  7. тормозная колодка переднего тормозного механизма (дискового);
  8. колесный тормозной цилиндр;
  9. трубопровод передних колес;
  10. трубопровод задних колес.

Барабанный тормоз. Этот тип тормозного механизма состоит из закрепленного на колесе барабане, внутри которого зафиксированы колодки и гидроцилиндры, прижимающие колодки к внутренней стороне барабана. Барабанные тормоза изобретены свыше 110 лет назад, однако они все еще применяются многими автопроизводителями для установки на задние колеса.

Дисковый тормоз. Состоит из закрепленного на колесе стального диска и суппорта с колодками. Колодки расположены таким образом, что они зажимают диск, как тиски — это и приводит к торможению автомобиля. Дисковые тормоза используются на автомобилях с 60-х – 70-х годов прошлого века, и на легковых машинах практически полностью вытеснили барабанные тормоза.

Основное преимущество дисковых тормозов заключается в том, что они меньше подвержены перегреву, так как колодки и сам диск лучше обдуваются воздухом, чем колодки в барабанном тормозе. С другой стороны, дисковые тормоза требуют приложения больших усилий, чем барабанные, поэтому они часто оснащаются пневматическим усилителем.

Привод тормозной системы необходим для передачи усилия от педали на тормозные механизмы. В гидравлическом приводе для этого используется жидкость, в механическом — стальные тросы.

Устройство гидравлического привода несложно, он содержит несколько элементов:

– Педаль тормоза; – Главный тормозной цилиндр; – Бачок с тормозной жидкостью; – Колесные цилиндры (в дисковых тормозах обычно выполнены в суппортах); – Гидравлические магистрали; – Пневматический усилитель (не во всех автомобилях).

Принцип действия тормозной системы с гидравлическим приводом прост: при нажатии на педаль усилие передается на шток основного цилиндра, тормозная жидкость поступает в рабочие колесные цилиндры, которые приводят в движение колодки. При отпускании педали возврат колодок (как и самой педали) в исходное положение производится пружинами.

Обычно тормозная система выполняется многоконтурной, причем в каждом контуре есть свои главные и колесные цилиндры, поэтому выход из строя одного контура позволит безопасно управлять автомобилем.

В современных автомобилях имеются дополнительные системы, делающие торможение более эффективным. Наиболее известные из них — антиблокировочная система ABS, система блокировки дифференциала EDS, антипробуксовочная система ESP, система распределения тормоза EBD, усилитель экстренного торможения BAS и другие.

Слив тормозной жидкости

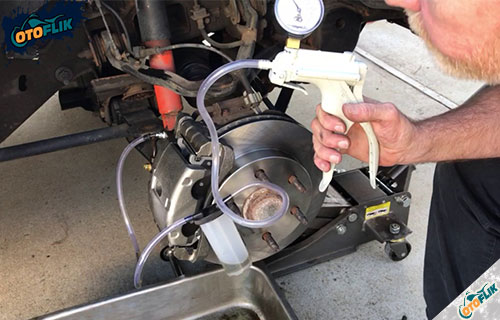

Чтобы прокачать тормоза, потребуется сначала открутить крышку, которая закрывает тормозной бачок. Далее нужно оценить, сколько тормозной жидкости находится внутри. Чаще всего ее требуется долить. В бачок наливают тормозную жидкость до самых его краев.

Внутри системы не должно быть пузырьков воздуха. Поэтому периодически нужно контролировать жидкости в бачке. При необходимости состав доливают.

На штуцер надевают подготовленную трубочку для слива. Второй конец опускают в заранее подготовленную емкость. Далее нужно попросить напарника выжать ручку тормоза. Ее отпускать не рекомендуется до завершения работы. В некоторых моделях квадроциклов потребуется выжать педаль. Штуцер нужно открутить на 1/8 оборота (иногда больше, в зависимости от модели), а также заранее приготовить ключ на 8.

Далее нажимается тормозная ручка, и в этот момент штуцер закручивается. Ручку отпускают, а затем процедуру проводят снова. При этом количество жидкости внутри бачка постоянно контролируют. При необходимости новый состав доливают в систему.

Спустя какое-то время напарник скажет, что ручка (или педаль) до упора провалились в своем посадочном месте. Однако и в этот момент отпускать ее нельзя. После полученной от напарника информации потребуется закрутить сливной штуцер.

Процедуру выполняют несколько раз. Это нужно делать до того момента, пока в подготовленную емкость не польется чистая (новая) тормозная жидкость. В ней не должно быть пузырьков воздуха. Если они есть, новый состав был залит не до самого верха бачка. Это нужно учесть, меняя в системе тормозную жидкость.

Сборка и регулировка тормозов с гидравлическим приводом автомобиля ГАЗ-51

Для сборки тормозного механизма автомобиля ГАЗ-51 необходимо выполнить следующие операции:

  1. вставить в защитный тормозной диск два регулировочных эксцентрика, надеть на них с наружной стороны пружины и завернуть гайки;
  2. собрать колесный тормозной цилиндр, установив в него пружину, две манжеты, два поршня, надеть уплотняющие чехлы и установить упорные штифты колодок;
  3. привернуть колесный тормозной цилиндр в сборе к защитному диску;
  4. установить колодки, закрепить их скобами и вставить опорные пальцы с эксцентриковыми втулками и стяжной пластиной; с обратной стороны на пальцы навернуть контргайки с пружинными шайбами;
  5. надеть стяжную пружину 6 колодок;
  6. прикрепить защитный тормозной диск 7 к фланцу поворотной цапфы (переднее колесо) или к фланцу кожуха полуоси (заднее колесо) и установить тормозной барабан;
  7. завернуть в колесный цилиндр со стороны защитного диска клапан выпуска воздуха с пробкой и присоединить штуцер шланга гидравлического привода.

Для сборки главного тормозного цилиндра необходимо:

  1. установить в цилиндр последовательно выпускной 13 и обратный 14 клапаны в сборе с пружиной 15 выпускного клапана, пружину 16 обратного клапана с опорной шайбой, переднюю резиновую манжету 18 и поршень 21 со звездообразной пластиной 19 и, резиновым уплотнительным кольцом 22 у опорную шайбу 23 поршня и стопорное пружинное кольцо 24;
  2. вставить проволоку диаметром 5—6 мм в компенсационное отверстие 12 и убедиться, что оно свободно и не перекрывается передней манжетой;
  3. установить прокладку 4 и привернуть крышку 10 резервуара;
  4. укрепить на шайбе цилиндра защитный резиновый кожух 1 стяжным кольцом, вставить шток 2 и закрепить на нем второй конец защитного кожуха;
  5. прикрепить цилиндр к раме, соединить шток цилиндра с тормозной педалью и привернуть штуцеры гидравлического привода;
  6. заполнить систему тормозной жидкостью; для этого залить в резервуар цилиндра жидкость и прокачать последовательно все тормоза колес, как это было указано выше, с целью удаления воздуха из системы.

В вашем браузере отключен JavaScript

Уже не раз было сказано, что проводить техническое обслуживание своего мотоконя и вовремя менять изношенные мотозапчасти и детали на новые, следует регулярно. Регулярно значит каждый сезон. Это касается и дискового тормоза, правильное техобслуживание которого позволяет избежать многих неприятностей, которые порой случаются на дороге.

Основные операции обслуживания дискового тормоза

  1. Контроль за уровнем тормозной жидкости. В случае нехватки (уровень ниже требуемого) – пополнение.
  2. Осмотр тормозных колодок. Если их состояние даже визуально можно определить как неудовлетворительное, следует немедленно произвести замену.
  3. Осуществление проверки магистрали, а также всех механизмов на момент повреждений.
  4. Контроль за толщиной тормозного диска. Как только мотозапчасть достигает своего минимального значения, сразу же необходимо осуществить замену. Гранично минимальное значение указывается на самом тормозном диске.

Дисковый тормоз основывается на гидравлике, поэтому его конструктивные особенности и принцип действия ничуть не похож на своего барабанного собрата, который приводится в боевую готовность колодками и тросом. Такой мотозапчасти как трос в дисковом тормозе нет: его заменила тормозная жидкость, основной параметр которой – это очень низкий коэффициент сжатия.

Основные эксплуатационные требования к дисковому тормозу

  1. Тормозная жидкость заливается в специальный бачок на руле, и оттуда распространяется по всей магистрали. Ее параметры со временем сильно изменяются, поэтому следует регулярно заливать свежую. Если этого не сделать вовремя, то эффективность всей системы тормозов резко снижается, а, следовательно, и безопасность при езде. Довольно часто из-за износа диска или колодок в контур попадает вода или воздух. Последствия от этого могут быть самыми плачевными.
  2. Эксплуатируя свой скутер, следует регулярно проверять уровень тормозной жидкости: она должна четко соответствовать специальным меткам, нанесенным снаружи или внутри бачка. Резервуар для нее может быть как пластиковым, так и металлическим. Причем последние имеют в своей конструкции специальное небольшое окошко, через которое удобно проверять соответствие уровня требуемым показателям. Пластиковые резервуары, впрочем, не менее удобны в эксплуатации, так как они сами являются полупрозрачными, и позволяют четко определять текущий уровень тормозной жидкости.
  3. Как только уровень опустился ниже граничной отметки, жидкость необходимо долить. Если этого не сделать, то в контур обязательно попадет воздух и работоспособность тормозов снизится в разы. А все из-за того, что воздух отлично сжимается, и затраченное усилие уходит как раз на это. Чтобы восполнить недостающее количество, следует открутить крышку бачка (иногда она может быть прикреплена винтами) и убрать находящуюся под ней мембрану (прокладку). Свежую тормозную жидкость следует лить до тех пор, пока уровень не поднимется до самой верхней метки. Затем прокладка и крышка бачка монтируются на свои места. Процедура довольно простая, главное не забывать почаще заглядывать в бачок с тормозной жидкостью.
  4. Очень желательно использовать только ту марку тормозной жидкости, которую рекомендует производитель конкретного скутера. Для удобства маркировка требуемой тормозной жидкости наносится на крышку бачка, что не позволит забыть, если, например, руководство по обслуживанию скутера где-то затеряется.
  5. Нередко происходят случаи, когда уровень тормозной жидкости уменьшился очень резко. Такого при правильной работе системы быть не должно, и это первый признак того, что в контуре имеется утечка. Обязательно необходимо проверить тормозной шланг, так как именно он наиболее часто выходит из строя. Он может просто треснуть или ослабиться в креплении. В первом случае, его необходимо заменить, а во-втором – просто подтянуть.
  6. Специалисты рекомендуют один раз в несколько сезонов менять тормозную жидкость в системе полностью, так как она со временем вбирает в себя большое количество влаги (даже из воздуха) и теряет более половины своих технических параметров.
  7. Тормозную жидкость нельзя покупать в больших емкостях и долго хранить про запас. Если емкость окажется неплотно закрытой (или вообще открытой), то все характеристики тормозной жидкости сведутся к нулю и ее использование в дальнейшем становится даже опасным.
  8. Тормозные колодки имеют свойство со временем изнашиваться, поэтому периодически на них нужно посматривать, визуально измеряя их толщину. То же самое касается и накладок. Их гранично допустимое значение толщины не должно опускаться ниже 0,2 см.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Процесс разборки

Приступая к нему, особенно, если это делается в первый раз, желательно записывать каждое свое действие или фотографировать. Это убережет от неправильного сопоставления деталей, что может вывести мотовездеход из строя после ремонта своими руками.

После демонтажа необходимых деталей, следует провести их последовательную диагностику и выявить, какие именно элементы и соединения нуждаются в том, чтобы провести ремонт.

Далее необходимо воспользоваться инструкциями насчет квадроциклов или найденными специфическими рекомендациями. По окончании представленного этапа рекомендуется в строго определенном порядке установить абсолютно все детали до полноценной сборки механизма.

Что нужно знать о прокачке тормозной системы квадроцикла

Теперь вы знаете, как прокачать задние или передние тормоза на детском квадроцикле. Есть несколько общих рекомендаций по процедуре, которые улучшат эксплуатационные характеристики четырехколесника.

Чем активнее ребенок катается на квадроцикле, тем сильнее завоздушивается тормозная система. Поэтому, не ленитесь ее проверять и прокачивать 1-2 раза за сезон покатушек.

Перед первой прокачкой прочитайте рекомендации производителя, а не советы «бывалых». Только производитель знает, с какого суппорта лучше начать профилактику, а также даст советы по выбору «правильного» масла.

И запомните – эффективность срабатывания тормозов на детском квадроцикле может уберечь ребенка от травмирования или аварийной ситуации. Поэтому, будьте внимательны и скрупулезны.

Пост опубликован: 24.08.2021

Регулировка барабанных тормозов

Регулировка барабанного тормоза заключается в установке свободного хода рычага заднего тормоза.

Свободный ход рычага барабанного тормоза определяется расстоянием от начала движения рукоятки до схватывания. Нормальный свободный ход рычага барабанного тормоза должен быть в пределах 10 … 20 мм.

Порядок действий при регулировке барабанных тормозов на скутере:

  1. Поставте скутер на центральную опорную подножку
  2. Очистите резьбовую часть тросика от грязи
  3. Отрегулируйте свободный ход рычага барабанного тормоза вращая регулировучную гайку, которая находится на конце тросика тормоза около ступицы колеса. Для уменьшения свободного хода нужно вращать регулировучную гайку по часовой стрелке, а для увеличения свободного хода — против часовой стрелки. Возможно тросик необходимо будет удержывать для предупреждения его проворачивания вместе с гайкой регулировки
  4. После настройки необходимо убедится в том, что колесо вращается свободно и без заеданий
  5. Проверте исправность привода тормоза (троса) и рычага барабанного тормоза

Если резьбовой части не хватает для регулировки свободного хода рычага управления, то отрегулировать тормоз можно переставив на 1-2 шлица тормозной рычаг.

Если после подтяжки барабанных тормозов их продуктивность не увеличилась — проконтролируйте состояние тормозных колодок и в случае потребности смените их.

Хитрости при установке армированных тормозных шлангов на мотоцикл.

1. Что касается экзотики, отличных мотоциклов, для которых почти ничего не завозят, коими в нашей стране являются ТМ, Газмяс и прочие Шерки. В принципе, большинство мотоциклов используют взаимозаменяемые тормоза Brembo или Nissin. На моем TM Racing Enduro 300, к примеру, задние тормоза от Yamaha YZ250F. То есть, немного погуглив, можно избавить себя от мучений с подбором и доводкой фитингов под нужный угол и просто купить готовый комплект шлангов от Вайзета или подобного распространенного мотоцикла.

2. Устанавливайте тормозные шланги на полностью разжатой подвеске, высевив мотоцикл на табуретке или мотокроссовом стенде. Иначе после первого прыжка все жесткие крепления пообрывает.

3. Так и не понял принципиальную разницу между алюминиевыми и медными шайбами, которые применяются при обжатии фитинга тормозной системы мотоцикла. Для себя отметил, что медные «более многоразовые», хотя конечно, по феншую каждый раз требуется их замена на новые.

Все.

FAQ Stels 500K: тормозная система

ВНИМАНИЕ: при полном износе колодок 500К (даже только задних) уровень тормозной жидкости в бачке сильно падает, при этом возможно попадание воздуха в тормозную систему и отказ тормозов!

Внимательно следите за уровнем тормозной жидкости и вовремя меняйте тормозные колодки (либо переклеивайте их накладки, подробнее см. раздел Расходники).

нормальный уровень ТЖ

Главный тормозной цилиндр

Главный тормозной цилиндр 500К имеет среднее качество, иногда встречаются бракованные мембраны и уплотнения, в таком случае обычно требуется замена детали целиком (оригинального ремкомплекта нет). Фото ГТЦ в разборе см. ТУТ.

Передние суппорта

Передние суппорта 500K достаточно удачны и не доставляют каких-то хлопот. Желательно периодически (как минимум при каждой замене колодок, в идеале – чаще) разрабатывать тормозные поршни, предварительно очистив последние от грязи.

Задний суппорт

Подклинивание заднего суппорта и чрезмерный износ тормозных колодок (задних) вызваны конструкцией механизма стояночного тормоза, которая не позволяет совместить достаточную свободу колодок с хорошим их зажатием при задействовании «ручника». Либо колодки стоят свободно, но стояночный тормоз не работает, либо «ручник» держит хорошо, но колодки постоянно трут о диск. Эта инженерная недоработка усугубляется постоянной эксплуатацией в условиях бездорожья (пыль, песок, грязь, вода). Кроме того, тросик «ручника» слишком длинный (необходимо укорачивание на 15-20, а то и более мм). Возможна регулировка не только за счёт тросика, но и непосредственно болтом на суппорте. С учётом неграмотной конструкции суппортов помогает ненадолго, многие владельцы (включая меня) просто выбрасывают механизм «ручника» (отверстие в суппорте глушится герметиком). На ручку стояночного тормоза (левая, с фиксатором) можно переставить тросик рабочего тормоза (получится действительно очень надёжный стояночный тормоз, который гарантированно не подведёт даже на самом крутом склоне).

Тормозные магистрали

Важно: особое внимание требуется креплению тормозной магистрали и тормозных тросиков в зоне расположения выхлопной трубы: в случае плохой фиксации возможно термическое повреждение тормозной трубки и оболочки тормозного тросика с вытекающим (во всех смыслах) отказом тормозов. Также необходимо поправить и шланг заднего суппорта, подробнее см. ТУТ

ТУТ.

Бачок тормозной жидкости

Дополнительно можно заменить бачок ТЖ на бачок сцепления от ВАЗ 2101-07 (бачок ТЖ от ВАЗа не подойдёт, у него два патрубка под два тормозных контура). Бачок сцепления ВАЗ больше по объему и не позволит попадать воздуху в систему даже при значительном износе колодок (а также можно купить крышку с датчиком уровня и вывести соотв. индикатор на панель). Кроме того, с ним можно прокачивать тормоза с помощью давления воздуха от колеса с использованием прокачного устройства для ВАЗов. Устройство для прокачки представляет собой соединенные вместе штуцер (как у колесного насоса), кусок шланга и крышку для бачка с ТЖ – жидкость выдавливается из системы не с помощью ГТЦ, а давлением воздуха от колеса авто. Поскольку прокачка тормозов на квадроцикле дело муторное (за один ход штока ГТЦ выдавливается мизерное количество жидкости), можно попробовать изготовить аналогичное устройство с использованием оригинальной крышки стандартного для 500К бачка. Естественно, что давление воздуха при этом нужно брать от колеса автомобиля (но не более 1,8-2,0 «атм»), т.к. десятые доли очка, «сидящие» в колесе квадроцикла, прокачать ничего не смогут. Ну а самый удобный и эффективный метод прокачки продемонстрирован в в моём отчёте о замене заднего суппорта на CF500A-basic.

Разделение тормозных контуров

Информация о разделении тормозных контуров 500K представлена в разделе Тюнинг 500K
