Аэросани своими руками из мотоблока с пропеллером

Устройство аэросаней

Любые аэросани состоят из трех основных компонентов:

  1. корпуса;
  2. двигателя;
  3. воздушного винта.

Технически их конструкция предельно простая, что позволяет при некоторых знаниях, навыках и, желательно, опыте сделать аэросани своими руками. Конструкция может быть оснащена 3-4 лыжами, или же опираться всей своей нижней поверхностью, что обычно используется на амфибиях. Воздушные винты для аэросаней в большинстве случаев используются толкающие двух-, трех- или четырехлопасные. Управляется транспортное средство с помощью поворотных лыж или воздушных рулей, а тормоз может быть реализован посредством реверса воздушного винта или конструкции, упирающейся в снег.

Аэросани Lotus

Аэросани часто оснащаются закрытой кабиной с отоплением, т.к. передвигаться приходится при низких температурах и сильном ветре, который создается воздушным винтом. Мощность двигателя может составлять от 5 до 300 и более л.с. Кузов делается с максимально низким коэффициентом лобового сопротивления, что улучшает эффективность и снижает расход топлива. При малой массе и хорошей аэродинамике скорость аэросаней даже с 15-20-сильным двигателем может составлять более 100 км/ч. Расход топлива при этом может быть даже ниже, чем у снегохода. Многое зависит от воздушного винта, низкая эффективность которого не позволит реализовать всю мощность двигателя.

Достоинства и недостатки аэросаней по сравнению со снегоходами

Начнем с достоинств:

  • простота конструкции;
  • высокая надежность;
  • высокая скорость;
  • возможность самостоятельного изготовления.

Аэросани, вероятно, обладают и множеством других достоинств. Но их широкое распространение сдерживает ряд недостатков, основными из которых являются:

  • низкая эффективность воздушного винта по сравнению с гусеницей;
  • высокий расход топлива при равной мощности (в большинстве случаев);
  • сложность преодоления крутых подъемов и, при малой мощности, страгивания с места;
  • сильный шум и воздушный поток, создаваемый винтом;
  • маневренность и, иногда, проходимость ниже, чем у снегоходов;
  • опасность, создаваемая воздушным винтом.

Может быть, можно привести еще несколько недостатков, сдерживающих массовое распространение аэросаней. Однако это не смущает многочисленных любителей активного отдыха изготовить самодельные аэросани, которые часто получаются весьма успешными.

Советы по изготовлению аэросаней

Если вы решили изготовить аэросани своими руками, то для выполнения лонжеронов предстоит подобрать прямослойные доски, толщина каждой из которых должна быть равна 40 мм. С их использованием предстоит выстругать изогнутые детали, высота которых равна 50 мм. Для боковых элементов необходимо подготовить доски с толщиной, равной 15 мм. Тогда как передняя поперечина, на которой будут укреплены шарниры руля, должна быть выполнена из соснового бруска 60×50 мм. Для того чтобы смонтировать каркас рамы, выполненной в виде панели, необходимо использовать эпоксидный клей. Этот же состав должен быть применен и при креплении к каркасу пенопластовых блоков, кроме того, клей должен быть использован и при облицовке днищевой панели, в процессе чего предстоит применять 5-миллиметровое полотно фанеры.

Изготовление корпуса

Самодельные аэросани с маломощным двигателем изготавливаются в данном случае из брусков. Предстоит подготовить перед началом работ и еловые доски, которые должны иметь толщину, равную 16 мм. Лыжи нужно монтировать симметрично по отношению к двум поперечно расположенным доскам. Передние лыжи будут управляемыми. Они будут иметь в составе кронштейны. Крепление необходимо осуществлять болтом М10, который будет выступать осью. Очаг, отвечающий за управление, будет совмещен с вилкой. Метод сопряжения рычагов управления левой и правой лыжами, а также тросом управления будет жестким. Трос необходимо направить через ролики, оттуда он будет уходить на барабан рулевой колонки, где крепится болтом М6. Поперечная тяга обладает с обоих концов наконечниками, предназначенными для регулировки параллельности положения лыжи. Поворотная скоба в области оси на передней доске проходит сквозь бруски, которые имеют сечение 30×30 мм. Лыжи, расположенные сзади, крепятся посредством уголков и болтов М10.

Необходимые материалы

Из чего сделать лыжи для саней снегохода? Рассмотрим сооружение простого варианта саней для снегохода из металлической трубы. Для того, чтобы сделать такую конструкцию, понадобятся:

  • профилированная металлическая труба 20×20, толщина стенок — 2-3 мм;
  • круглые пластиковые трубы для изготовления лыж;
  • лист металла;
  • фанерные листы толщиной 10-15 и более миллиметров.

Их недостатком является больший вес, однако служить они будет долго и безотказно. Единственное, что может понадобиться при эксплуатации такой конструкции — периодическая замена пластиковых лыж, которые будут изнашиваться со временем или могут быть повреждены при ударах о камни и корни.

Сани волокуши своими руками

Ввиду простоты конструкции разброс материалов для саней огромен.

Вы можете использовать всё что завалялось в гараже или на даче.

Ниже мы покажем наиболее простые и интересные самодельные решения собранные умельцами со всего мира.

Дерево -универсальный и недорогой материал для изготовления саней. Довольно тяжелая конструкция, но универсальная и ремонтопригодная практически в любых условиях.

Из за простой конструкции чертежи приводить нет смысла, т.к. проще изготовить из того что есть под руками. Размер и модель саней так же следует учитывать по вашему снегоходу. Слишком тяжелый прицеп снежик может не осилить.

Интересный вариант саней с плоским дном можно сделать взяв за основу канализационные трубы небольшого диаметра. Скрепляем трубы единым массивом и получаем очень крепкое днище с направляющими. Такой вариант саней хорошо себя ведет в движении и не боится корней деревьев и пеньков попадающихся под снежным покровом.

Бюджетные аэросани: процесс изготовления

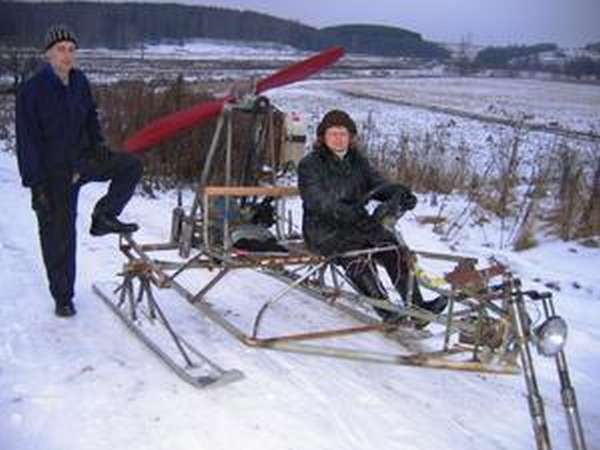

Далее описаны обычные аэросани классической лыжной конструкции с рамой. Они могут быть использованы для рыбалки, охоты и поездок на одного человека.

Изготовление рамы аэросаней должно обеспечивать им лёгкий вес. Обычно делается нижняя часть рамы для того, чтобы там помещалось сиденье, прямоугольной или трапецевидной формы. Размещать его необходимо чуть впереди центра, так как добавится ещё мотор, баки, винт, багаж, и центр тяжести желательно расположить посередине рамы. Далее следует изготовление рамы для двигателя, трансмиссии и винта. Она делается треугольной, вершиной будет подшипник, на котором вращается ведущий винт.

Эта рама имеет широкие косынки в виде стержней, которые крепятся к стойкам треугольника и уходят вперёд. Занимать место сзади нежелательно, так как это будет мешать вращению винта.

Материал рамы выбирается из толстых полипропиленовых труб с армированием. Эти трубы дают удовлетворительную прочность, однако со временем могут потерять форму под нагрузкой. Если есть возможность, желательно использовать алюминиевые трубы и соединять их при помощи сгонов, тройников. Соединения алюминия на сварку в домашних условиях достаточно сложная вещь, и даже при наличии аргоновой сварки будет проигрывать по прочности соединению на угольники.

Аэросани используют там, где нет дорог или с трудом проходит трактор. Этот самодельный транспорт не имеет сцепления и сложной трансмиссии. Гидравлические тормоза также отсутствуют, поэтому аэросани легко сделать своими руками.

Ходовая часть

В основе ходовой части аэросаней лежат лыжи из фанеры толщиной 10 мм, усиленные в продольном направлении деревянным брусом и обшитые сверху нержавейкой. Передние части лыж загибаются на стапеле после окунания в кипяток. Кузов устанавливают через амортизаторы в виде пружин либо рессор. Рессоры состоят из трёх частей, монтируются к кузову шарнирно с помощью болта М6. Дополнительную устойчивость в поворотах придают подрезом из сплюснутой по концам трубы диаметром 8 мм, устанавливаемым на передних частях лыж.

Собирая аэросани-амфибию своими руками, можно не заморачиваться со сваркой кузова и устройством ходовой части. Достаточно разместить готовую винтомоторную установку на надувной лодке и защитить днище судна пластиковой чешуёй. Чешую собирают из обрезков ненужного пластика. Размер и масса двигателя должны примерно совпадать с характеристиками типовых лодочных моторов. Чрезмерно массивный движок негативно скажется на вместимости, управляемости и устойчивости глиссера.

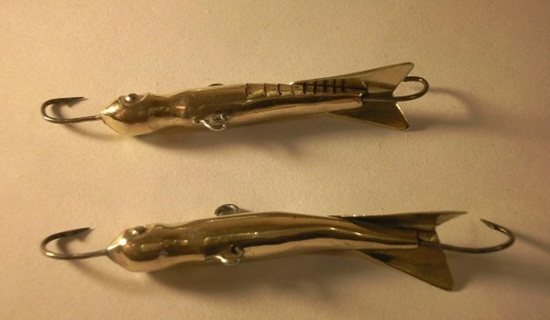

Изготовление балансиров

Если мормышка, как известно – изобретение российских рыболовов, то блесну-балансир подарили миру рыболовы Финляндии. Первоначально это были именно блёсны с двумя крючками, направленными в разные стороны. Впоследствии конструкция постоянно менялась и совершенствовалась, к двум крючкам добавился тройничок посередине приманки и лопасть – крыло или хвост, так что сегодня классический балансир больше напоминает не блесну, а этакий зимний «мини-воблер».

Браконьеры выловив 317 кг рыбы не понесли наказания

Группа рыболовов на допросе раскрыла название секретной приманки.

Рубрика: региональные новости.

ПОДРОБНЕЕ →

Но нет такой приманки, которую не могли бы изготовить мастера-рыболовы в домашних условиях. Большинство специалистов делает это не только из экономии, но и для собственного удовольствия, что называется, «из любви к декоративно-прикладному искусству». Кроме того, многих рыбаков попросту не устраивает игра и уловистость покупных вариантов.

Самостоятельное изготовление балансиров, на первый взгляд, представляется задачей гораздо более сложной, чем, скажем, изготовление блесны, однако на практике всё не так страшно. Особенно для тех, кто имеет маломальский опыт.

Техника безопасности

В первую очередь надо уделить внимание нормальной защите винта от нежелательного попадания в него инородных предметов. То есть человек или животное, стоящие рядом с машиной, не должны пострадать от вращающегося винта. Для этого он устанавливается в специальный защитный сетчатый короб

Для этого он устанавливается в специальный защитный сетчатый короб.

Во время сборки аэросаней требуется четко соблюдать размеры и требования чертежей, если они взяты из официального источника

Если же производство осуществляется самостоятельно из подручных материалов и собственного представления, то обратить внимание следует на правильный уровень затяжки болтов и гаек. Они должны достаточно сильно сдерживать детали между собой, но при этом не перетягивать, чтобы при эксплуатации они не треснули и не развалились на ходу. Лыжа должна иметь приподнятый нос, чтобы не зарываться в снег

Двигатель должен быть исправен, иметь достаточное количество горючего и масла. Пропеллер необходимо постоянно проверять на дефекты

Лыжа должна иметь приподнятый нос, чтобы не зарываться в снег. Двигатель должен быть исправен, иметь достаточное количество горючего и масла. Пропеллер необходимо постоянно проверять на дефекты.

Аэросани в десятки раз облегчают жизнь рыбаку, который хочет сделать отличный улов на большом водоеме зимой. Правильно спланированные и изготовленные аэросани не только будут радовать хозяина практичностью, но и помогут по хозяйству. Поэтому для человека, часто сталкивающегося с зимними вылазками в нетронутую природу, аэросани превратятся в лучшего помощника.

Ходовые качества

Первый параметр, который следует учитывать — это походная масса саней, G. Состоит она из веса самих саней, груза и пассажиров, топлива в заполненных до отказа баков. Этот параметр определяется ориентировочно, желательно выбирать на начальных этапах его с небольшим запасом. При предварительных расчётах следует отталкиваться от того, чтобы вес саней был не более, чем 14 килограмм на одну лошадиную силу двигателя, затем его можно определить точнее.

Если хочется выполнить аэросани определённой грузоподъёмности, то можно примерно взять серийные образцы и посмотреть их походную массу. Опять же, лучше брать её с запасом, особенно на начальном этапе проектирования. Всегда проще сделать пересчёт для меньших нагрузок, чем для больших.

Ваш любимый трофей

щука
24.25%

окунь
10.31%

судак
11.66%

карп
16.77%

хариус
2.74%

сом
5.21%

плотва
5.87%

лещ
17.1%

налим
3.1%

жерех
2.99%

Проголосовало: 10968

Тяговооружённость

Второй параметр — это тяговооружённость, динамический коэффициент D. Определяется отношением тяговой способности к походной массе, D=T/G. Данный коэффициент не должен быть меньше 0.25, желательно принимать его в районе 0.3. Тяговооружённость будет показывать, насколько аэросани способны быстро двигаться, разгоняться, преодолевать подъёмы и другие препятствия. Тяговая способность и походная масса берутся в килограммах.

В предыдущей формуле использовался параметр тяговой способности T. Он определяется исходя из мощности двигателя и параметров воздушного винта по нескольким формулам. Самая простая — если известна удельная тяговая мощность воздушного винта в килограммах на лошадиную силу, T=0.8Np. Здесь N — мощность двигателя, p — удельная тяговая мощность в килограммах на лошадиную силу.

Можно определить тяговую способность по другой формуле, которая подойдёт для большинства стандартных винтов двух-трёхлопастного типа, T=(33.25·0.7·N·d)²/3. Здесь N – номинальная мощность, d – диаметр винта в метрах, 0.7 — коэффициент, который зависит от характеристик винта. Для обычных винтов он 0.7, для прочих он может отличаться.

Другие характеристики

Другие характеристики, такие, как запас хода, скорость, преодолеваемый подъём и спуск будут сильно зависеть от выбранного двигателя, ёмкости баков и динамического коэффициента

Стоит обратить внимание на площадь лыж, чтобы удельное давление их на снег было не более 0.1-0.2 кг/кв.см, а если они предназначены для движения по льду — выполнить аэросани-амфибию, на случай трещин льда. Такая машина очень полезна и на летней рыбалке при передвижениям среди зарослей кувшинок, иначе гребной винт будет наматывать их на себя и ломаться. Подобные аэросани использует МЧС для спасения людей со льда весной

Подобные аэросани использует МЧС для спасения людей со льда весной.

Стоит помнить, что изготовление больших аэросаней на несколько человек возможно только в том случае, когда используется мощный двигатель. Само по себе его использование многократно увеличивает стоимость конструкции, а потребление топливо в таких аэросанях будет очень большим. Это ставит крест на самодельной конструкции в плане экономии средств. К примеру, потребление бензина серийными аэросанями на 5-6 человек составляет более 20 литров в час, а передвигаются они со скоростью до 100 км/ч по ледяной поверхности, по снегу — до 60-70.

Показатели мобильности таких аэросаней будут сравнимы с проходимостью снегохода такой же грузоподъёмности. Однако у них будет меньше преодолеваемый подъём, хуже управляемость, невозможность идти на малой скорости среди деревьев и маневренность будет уступать снегоходу. Если планируется передвижение по зимнему лесу, то лучше всего использовать именно снегоход.

Маломощные аэросани вполне могут быть изготовлены своими силами. Многие самодельщики делают аэросани с двигателем лифан, бензопилы, которые предназначены для одного и успешно работают.

Аэросани «Патруль амфибия»

Это неповторимое и универсальное средство для передвижения по заснеженным просторам, холмам, торосам, болотам, рекам, для которого нет преград. И главное, эти аэросани можно купить, поскольку выпускаются в настоящее время.

Корпус

Для обшивки используется почти невесомый и прочный стеклопластик, использующийся в авиации.

Ему не страшно ржавление и промерзание. Содержит внутренние и внешние перегородки, воздушную прослойку между ними. От этого в кабине чувствуешь себя комфортабельно. У обшивки высокая прочность в добавок она защищена дугами жесткости.

Винтомоторная система

Используется стеклопластиковый авиационный винт, отличающийся прочностью и долговечностью. Передняя кромка лопасти имеет защитную металлическую окантовку, что обеспечивает длительную функциональность. Каждая машина имеет свой винт.

Защита дна

Дно «Патруля» защищает специальный материал, изготовленный по спецтехнологии.

Высокомолекулярный полиэтилен идет на изготовление защищающих нижних пластин. Этот материал производит впечатление от своих свойств:

  1. Коэффициент трения близок к нулю.
  2. Большой показатель стойкости к износу.
  3. Прочность на высшем уровне.

Амортизация происходит за счет 10 пневмобаллонов низкого давления. Ими погашаются неизбежные получаемые толчки, а также вибрация при езде. Поступление воздуха в баллоны автоматическое.

Данная конструкция днища надежно защищает корпус от всех толчков.

Двигатель

На эти аэросани устанавливаются несколько видов двигателей, которые производятся в Японии. Надежная работа моторов проверена временем:

  • Subaru EZ-30 – 210 л/c;
  • Subaru EZ-36 – 256 л/c;
  • Toyota3UZ – 290 л/c.

Аэросани «Патруль» будут стоить в зависимости от выбранных двигателей. Если используется конструкция при температурном режиме ниже 25-30 градусов, то следует установить предпусковой подогреватель Webacto. С его помощью запуск двигателя будет происходить мягко, что продлит его работу.

Развивает скорость по водной глади до 55км/ч, по льду – 130км/ч, по ровной поверхности – 150км/ч.

Управление

Практически автомобильное управление, привычная педаль газа, руль, приборы. Хорошая маневренность конструкции поражает, они легко производят развороты на 360 градусов практически на месте.

Салон

За рулем «Патруля» человек оказывается в комфортной, теплой, уютной кабине как в машине. В салоне может размещаться от 2-х до 6-ти креслел, оснащенных пневматической амортизацией. Остекляют аэросани из небьющегося поликарбоната.

К преимуществу аэросаней можно отнести: простоту конструкции, современный внешний вид, высокую надежность, комфортность, возможность развития скорости и размещения в себе шести человек. Для людей, любящих охоту и рыбалку в компании друзей такая модель аэросаней будет очень кстати.

Когда стоит использовать аэросани

Безусловно, что для использования аэросаней в экстремальных условиях для обеспечения жизнедеятельности посёлка или отдельного человека не требуется никакое разрешение. Для того, чтобы ездить на них по льду, где можно встретить инспектора рыбоохраны, для движения даже по грунтовым снежным дорогам потребуется их регистрация в органах Технадзора.

Это достаточно сложная и длительная процедура. Потребуется получить сертификат безопасности, проверочные расчёты конструкции. Стоимость самой процедуры сводит на нет процесс изготовления аэросаней самостоятельно в целях экономии средств. Без постановки на учёт обойтись не получится, так как объём двигателя для них обычно от 150 кубиков. Меньший ставить нельзя, он просто не потянет пропеллер. Для управления аэросанями потребуется получение специальных водительских прав.

Поэтому в большинстве случаев аэросани — не самый лучший выбор для вездехода, прежде всего, из-за бюрократических причин. Вторая причина — это повышенный расход топлива, особенно по глубокому снегу а в оттепель по мягкому. По сравнению со снегоходом с гусеничной компоновкой аэросани потребляют на те же нужды топлива в 1.5-2 раза больше. Третья — невозможность проходить через лес.

Поэтому аэросани, хотя и являются достаточно простым и надёжным видом транспорта, не всегда хороший выбор для тех, кто захотел иметь собственный вездеход-снегоход, тем более для рыбака которому интереснее будет сосредоточиться на рыбалке.

Аэросани-амфибия А-3

Катер-аэросани амфибия А-3 сконструированный в 1961 году советскими изобретателями под управлением Г. В. Махоткина. Первая модель была испытана в 1962 году. Серийное производство машин началось 1964 году. На ВДНХ в 1965 году демонстрировали данную модель, которую по достоинству отметили наградами.

Конструкторское Бюро Туполева отмечено дипломом I ст., тем кто руководил проектом вручили, Махоткин – золотая медаль, В. М. Татаринов – серебряная, Воробьев, Меркулов, Жевакин – бронзовые медали.

Там, где другая техника не пройдет во время весенних и осенних паводках. Амфибии широко использовались:

  • для доставок почты, медицинских работников в не очень доступные поселки;
  • проведения спасательные работ;
  • пограничными войсками Советской Армии.

Также амфибия участвовала в поисково-спасательной службе отряда космонавтов. Был интересный факт, касающийся Генерального секретаря ЦК Л. И. Брежнева, когда он увидел аэросани-амфибию А-3. Так как он любил охоту и рыбалку, то попросил создать для себя подобную машину, но поменьше в размерах. Вскорости подготовили проект амфибии, у которой масса составляла 400кг, длина 4,5м, ширина 1,8м.

Модель была четырехместной, с двигателем 35 л. с. Машина развивала скорость по снежному и водному простору 40…50км/ч. Данную модель изготовили в трех экземплярах, две единицы передали в охотничий заповедник Завидово, третью использовали для экспериментов в Дубне. Эксплуатацию аэросаней-амфибия А-3 проводили до конца восьмидесятых. Но некоторые модели можно увидеть еще и сейчас.

Изготовление корпуса

Самодельные аэросани с маломощным двигателем изготавливаются в данном случае из брусков. Предстоит подготовить перед началом работ и еловые доски, которые должны иметь толщину, равную 16 мм. Лыжи нужно монтировать симметрично по отношению к двум поперечно расположенным доскам. Передние лыжи будут управляемыми. Они будут иметь в составе кронштейны. Крепление необходимо осуществлять болтом М10, который будет выступать осью. Очаг, отвечающий за управление, будет совмещен с вилкой. Метод сопряжения рычагов управления левой и правой лыжами, а также тросом управления будет жестким. Трос необходимо направить через ролики, оттуда он будет уходить на барабан рулевой колонки, где крепится болтом М6. Поперечная тяга обладает с обоих концов наконечниками, предназначенными для регулировки параллельности положения лыжи. Поворотная скоба в области оси на передней доске проходит сквозь бруски, которые имеют сечение 30×30 мм. Лыжи, расположенные сзади, крепятся посредством уголков и болтов М10.

Винтомоторная установка

Винтомоторная система размещается на обшитой фанерой деревянной столешнице, для демпфирования вибрации мотора допускается использовать в конструкции опоры резиновые прокладки. Двигатель фиксируется с помощью кронштейнов и подкосов. Силовой агрегат подбирается индивидуально. Больший объём не гарантирует лучших ездовых качеств. Поэтому не стоит стремиться установить мотор от старого ВАЗа на небольшие сани.

Лучше использовать готовый пропеллер, снабдив его дополнительной защитой в виде металлической сетки с обеих сторон. Открытый винт, вращающийся на большой скорости, может нанести серьёзный вред здоровью водителя и окружающих. Геометрия пропеллера подбирается исходя из мощности мотора и скорости его вращения. Для двигателя от мотоцикла ИЖ-56 мощностью 15 лошадиных сил при числе оборотов 1400—1600 в минуту подойдет диаметр 1500 мм с шагом лопастей 500−600 мм, при числе оборотов 2200−2400 в минуту диаметр должен составлять 1200−1300 мм с шагом 650−700 мм.

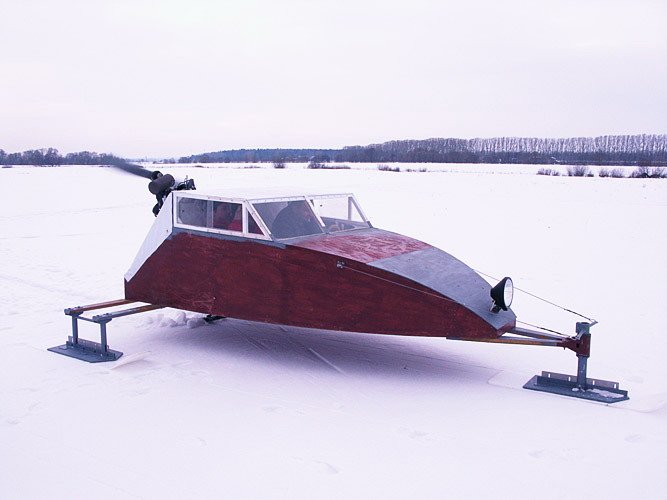

Как сделать аэросани: корпус аэросаней

В конструкцию корпуса самодельных аэросаней входят наборный каркас и обшивка. Каркас состоит из двух лонжеронов 9 размером 35х35х2350 мм, двух силовых стрингеров размером 25х16х2850 мм, пяти стрингеров размером 20х12х2100 мм в передней части корпуса и трех — размером 22х18х745 мм в моторном отсеке. Все детали к передним концам сужены и доведены до размеров: лонжероны — 28×28 мм, стрингеры — 18х10 мм.

Четыре шпангоута 20, 21, 25, 26 выпилены из 10-миллиметровой фанеры (см. шаблоны на рис. 2, вид А), а шпангоуты 20, 21 усилены в верхней части распорками. Сначала монтируется нижняя рама с распорками 49, затем устанавливаются шпангоуты, которые соединяются с распорками угольниками, и стрингеры. Весь каркас самодельных аэросаней собирается на казеиновом клее, а места стыковки тщательно бинтуются марлей, пропитанной клеем. Размеры шпангоутов можно изменить в зависимости от роста водителя, а крепления стрингеров в шпангоутах сделать так, чтобы в каркасе получились замкнутые треугольники и трапеции. Противопожарная перегородка 17 изготовлена из дюралюминиевого листа толщиной 1,5 мм; к ней крепится накладка из липы, в которой сверлится отверстие для установки датчика дистанционного тахометра, соединенного гибким валом с валом винта.

Рис. 2. Узлы и детали самодельных аэросаней:1 — полуось; 2, 53, 54 — детали рессоры; 3 — кронштейн; 4 — плита; 5 — поднос;
6 — двигатель; 7 — вентилятор; 8 — подшипник; 9 — лонжероны; 10 — шкив; 11 — заливная горловина картера вала винта; 12 — вал винта; 13 — накладка; 14 — картер;
15, 16, 20, 21, 25, 26, 27 — шпангоуты; 17 — противопожарная перегородка; 18 — датчик дистанционного тахометра; 19, 24 — направляющая фонаря кабины; 22 — козырек;
23 — фонарь; 28 — швеллер; 29 — рычаг; 30 — фланец; 31 — рессора; 32 — кронштейн лыжи; 33 — обтекатель; 34 — пружина; 35 — шайба; 36 — пружина; 37 — рычаг; 38 — трос;
39, 40 — болты; 41 — вилка; 42 — кронштейн; 43 — амортизатор; 44 — качалка; 45 — манжета; 46 — основание крепления передней подвески; 47 — уголок; 48 — шайба; 49 — распорка;
50 — сиденье; 51, 52 — подмоторная рама; 55 — соединительная планка; 56 — винт;
57 — опора полуоси; 58 — деталь крепления; 59 — кабанчик.

Борта кабины и обтекатель корпуса вала обшиваются трехмиллиметровой фанерой. Обшивка аэросаней — дюралюминиевые листы толщиной 0,5 мм. В кабине установлено сиденье, изготовленное из трехмиллиметровой фанеры. За сиденьем расположен багажник, где размещаются запчасти, инструмент, запасная канистра с горючим.

Конструирование кузова

На начальном этапе определяются с необходимыми характеристиками саней. Задают параметры аэровинта, двигателя, проводят прочностный расчёт несущей конструкции кузова и узлов, назначают тип рулевого управления и тормозную систему. По окончании расчётов создают пакет проектной документации, после чего приступают к сборке аэросаней своими руками по чертежам.

Ломаная рама состоит из двух полурам, скреплённых шарнирно. Передняя половина вмещает в себя кабину с элементами управления и поворачивается вместе с вращением рулевого колёса, с которым она соединяется посредством червячного редуктора. Задняя несёт силовой агрегат. В основе как цельной рамы, так и несущего кузова лежат лонжероны — продольные стержни в нижней части конструкции.

На раму кабина устанавливается шарнирно через проставки, а в несущий кузов лонжероны жёстко ввариваются. Каркас сваривается из полых металлических труб, размеры и толщины стенок которых определяются расчётом. Допускается деревянная конструкция каркаса, при этом элементы склеиваются казеиновым клеем и марлей.

Далее устанавливаются продольные элементы верхних поясов (стрингеры). На роль обшивки подойдут:

  • фанерные листы,
  • дюралюминий,
  • пластик.

Лобовое стекло рекомендуется к применению на всех моделях, способных развивать скорость более 30 км/ч.

Устройство аэросаней

Любые аэросани состоят из трех основных компонентов:

  1. корпуса;
  2. двигателя;
  3. воздушного винта.

Технически их конструкция предельно простая, что позволяет при некоторых знаниях, навыках и, желательно, опыте сделать аэросани своими руками. Конструкция может быть оснащена 3-4 лыжами, или же опираться всей своей нижней поверхностью, что обычно используется на амфибиях. Воздушные винты для аэросаней в большинстве случаев используются толкающие двух-, трех- или четырехлопасные. Управляется транспортное средство с помощью поворотных лыж или воздушных рулей, а тормоз может быть реализован посредством реверса воздушного винта или конструкции, упирающейся в снег.


Аэросани Lotus

Аэросани часто оснащаются закрытой кабиной с отоплением, т.к. передвигаться приходится при низких температурах и сильном ветре, который создается воздушным винтом. Мощность двигателя может составлять от 5 до 300 и более л.с. Кузов делается с максимально низким коэффициентом лобового сопротивления, что улучшает эффективность и снижает расход топлива. При малой массе и хорошей аэродинамике скорость аэросаней даже с 15-20-сильным двигателем может составлять более 100 км/ч. Расход топлива при этом может быть даже ниже, чем у снегохода. Многое зависит от воздушного винта, низкая эффективность которого не позволит реализовать всю мощность двигателя.

Достоинства и недостатки аэросаней по сравнению со снегоходами

Начнем с достоинств:

  • простота конструкции;
  • высокая надежность;
  • высокая скорость;
  • возможность самостоятельного изготовления.

Аэросани, вероятно, обладают и множеством других достоинств. Но их широкое распространение сдерживает ряд недостатков, основными из которых являются:

  • низкая эффективность воздушного винта по сравнению с гусеницей;
  • высокий расход топлива при равной мощности (в большинстве случаев);
  • сложность преодоления крутых подъемов и, при малой мощности, страгивания с места;
  • сильный шум и воздушный поток, создаваемый винтом;
  • маневренность и, иногда, проходимость ниже, чем у снегоходов;
  • опасность, создаваемая воздушным винтом.

Может быть, можно привести еще несколько недостатков, сдерживающих массовое распространение аэросаней. Однако это не смущает многочисленных любителей активного отдыха изготовить самодельные аэросани, которые часто получаются весьма успешными.

Проведение отделки пропеллера

Можно изготовить аэросани из бензопилы своими руками, но если вы решили использовать в работе описанную выше технологию, то на следующем этапе необходимо оклеить пропеллер стеклотканью в два слоя. После нужно произвести шлифовку, завершающую балансировку. Далее поверхность грунтуется, а также окрашивается автоэмалью. Спереди расположенную лыжу необходимо склеить на эпоксидной смоле, применив полосы фанеры, толщина которых равна 4 мм. В работе при этом должны быть использованы и полосы нержавейки в 0,8 мм. Толщина склейки эквивалентна 30 мм. Передняя область лыжи должна иметь вид дуги из металлической трубы в 16 мм. В средней части этот элемент должен иметь направляющие подрезы из листовой нержавейки в 3 мм. Лыжа будет иметь пружинно-гидравлический амортизатор, позаимствованный от «Урала».

Задние лыжи имеют коробчатый вид. Их подошвы склеены из фанеры и нержавейки, а вот боковины необходимо подготовить из доски 25 мм. Эти элементы лишены амортизации. Рулевое управление взято от мотоколяски СЗД. От нее можно взять и обогреватель. Тормоза установлены на задних лыжах. Привод комбинированный: от педали до рычага он будет тросовым, тогда как от рычага до скребка его необходимо сделать жестким. Если вы хотите сделать установку более сложной, то можно изготовить радиоуправляемые аэросани своими руками.

Конструирование кузова

Ломаная рама состоит из двух полурам, скреплённых шарнирно. Передняя половина вмещает в себя кабину с элементами управления и поворачивается вместе с вращением рулевого колёса, с которым она соединяется посредством червячного редуктора. Задняя несёт силовой агрегат. В основе как цельной рамы, так и несущего кузова лежат лонжероны — продольные стержни в нижней части конструкции.

Далее устанавливаются продольные элементы верхних поясов (стрингеры). На роль обшивки подойдут:

  • фанерные листы;
  • дюралюминий;
  • пластик.

Лобовое стекло рекомендуется к применению на всех моделях, способных развивать скорость более 30 км/ч.

Рекомендации по изготовлению аэросаней

Аэросани самодельные могут иметь всевозможные разновидности конструкций. Система может быть одноместной, тогда предстоит использовать три лыжи. При изготовлении будет применяться балка корпуса, а также поперечная балка, предназначенная для монтажа задних лыж. Помимо прочего, нужно будет использовать подмоторную раму. Комплект брусков, применяемых в работе, должен иметь сечение, равное 35×40 мм. Фиксация элементов будет осуществляться на болтах М6. В месте стыковочных узлов нужно будет монтировать стальные уголки, а также шайбы значительного диаметра, они будут исполнять роль фиксатора, который предотвратит деформацию древесины.

Составляющие конструкции

Аэросани самодельные в области монтажа поворотной стойки спереди расположенной лыжи предполагают наличие стальной пластины, скоб, а также угольников. Лыжи должны быть выполнены из древесины. Передняя область корпуса закрывается элементом, который станет выполнять роль капота. На его боковинах располагаются стальные скобы. На верхней части капота будет вмонтирована велосипедная фара. Сиденье для водителя можно изготовить из фанеры, необходимо взять полотно, толщина которого равна 8 мм. Передней частью этот элемент будет опираться на две пружины, позаимствованные от велосипедного седла. Поперечные бруски, на которых монтируется мотор, обладают разной длиной. Задний брусок будет длинным, он крепится трубчатыми стойками и исполняет роль ограждения воздушного винта. На его концах нужно закрепить выгнутые по радиусу пропеллера пластины. Последние в процессе работы нужно будет покрасить в красный цвет. Задние лыжи обладают скобами-кабанчиками. Их можно изготовить из полосовой стали, из которой предварительно вырезается заготовка с размером 5×30 мм.

Аэросани самодельные будут иметь в составе, как уже было сказано, скобы-кабанчики, с помощью которых лыжи монтируются на болтах М10 к уголкам. Последние сопрягаются с брусками поперечной балки.

Когда стоит использовать аэросани

Безусловно, что для использования аэросаней в экстремальных условиях для обеспечения жизнедеятельности посёлка или отдельного человека не требуется никакое разрешение. Для того, чтобы ездить на них по льду, где можно встретить инспектора рыбоохраны, для движения даже по грунтовым снежным дорогам потребуется их регистрация в органах Технадзора.

Это достаточно сложная и длительная процедура. Потребуется получить сертификат безопасности, проверочные расчёты конструкции. Стоимость самой процедуры сводит на нет процесс изготовления аэросаней самостоятельно в целях экономии средств. Без постановки на учёт обойтись не получится, так как объём двигателя для них обычно от 150 кубиков. Меньший ставить нельзя, он просто не потянет пропеллер. Для управления аэросанями потребуется получение специальных водительских прав.

Поэтому в большинстве случаев аэросани — не самый лучший выбор для вездехода, прежде всего, из-за бюрократических причин. Вторая причина — это повышенный расход топлива, особенно по глубокому снегу а в оттепель по мягкому. По сравнению со снегоходом с гусеничной компоновкой аэросани потребляют на те же нужды топлива в 1.5-2 раза больше. Третья — невозможность проходить через лес.

Поэтому аэросани, хотя и являются достаточно простым и надёжным видом транспорта, не всегда хороший выбор для тех, кто захотел иметь собственный вездеход-снегоход, тем более для рыбака которому интереснее будет сосредоточиться на рыбалке.
