Какой прицеп наиболее подойдет для транспортировки квадроцикла и перевозки вещей

Самодельный квадроцикл с двигателем от ОКИ| 85 фото пошаговой сборки

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговую инструкцию о том как самостоятельно собрать квадроцикл с двигателем от автомобиля ОКА своими руками. Автор и конструктор представленного квадроцикла Алексей Бразгин. По словам Алексея он давно мечтал собрать свой собственный квадроцикл, перед началом строительства машины просмотрел множество форумов, сайтов самоделкиных, от чего был приятно удивлен… богата Русь-Матушка Кулибинами)) смотрите раздел КВАДРОЦИКЛЫ И приступил к проектировке, сбору необходимых запчастей, узлов и агрегатов. В основном все детали взяты с отслуживших свой срок Отечественных автомобилей, так к примеру двигатель ОКА, элементы подвески ВАЗ, сателиты НИВА-214, гранаты ВАЗ-2109. Рама сварена из профтрубы с сечениями: 20х40, 20х25 и трубы на 20 для изготовления рычагов подвески. Шаровая от классики, пружины ОКА, сайлентблоки тоже классика 24 штуки. Приводные валы от ВАЗ 2109, электропроводка от скутера, диски R-15, резина «Форвард-сафари 540». Топливный бак так же самодельный сваренный Алексеем из листовой нержавеющей стали, вместимость бака 18 л. Кенгурятники передний и задний так же самодельные сварены из трубы.

Данный квадроцикл довольно мощный и с легкостью преодолевает любые преграды бездорожья, ямы, рвы, канавы с водой и без, крутые подъемы и спуски, глубокий и рыхлый снег, все этому зверю непочем)

Чтож, давайте перейдем к рассмотрению пошаговых фото сборки квадроцикла Алексея Бразгина.

Материалы

  1. двигатель ОКА
  2. элементы подвески ВАЗ
  3. проф труба 20х40 и 20х25
  4. труба 20 мм
  5. пружины ОКА
  6. амортизаторы классика
  7. диски R-15
  8. резина «Форвард-сафари 540»
  9. стекловолокно и эпоксидная смола

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. набор гаечных ключей
  5. краскопульт
  6. рулетка
  7. отвертка

Пошаговая инструкция по сборке квадроцикла с двигателем от автомобиля ОКА своими руками.

Первый квадроцикл Второй квадроцикл. Имея наглядный пример намного проще создавать свою собственную технику, но на пути Алексея стояла непростая задача и более полугода кропотливой работы.

Все началось со сбора запчастей и прочего металлолома от Отечественного автопрома)

Двигатель ОКА. Редуктор с гранатами от ВАЗ 2109 Рассмотрите сверху) Сателит от НИВЫ 214 расточенный токарем под девятошную гранату. Сателит на гранате. Рама сварена из профтрубы 20х40 и 20х25, рычаги подвески из трубы 20 мм. Перед. Шаровые от классики. Низ от ВАЗ 2109. Сайлентблоки от классики 24 шт. Переделка девятошных кулаков и совмещение их с классикой. Передние амортизаторы созданы путем скрещивания пружин ОКИ с ее задними амортизаторами, вот что получилось. Нижнее крепление. Задние пружины от ОКИ+амортизаторы классика. Рулевое управление. Радиатор вынесен на раму. Рама предварительно варилась прихватами, чтоб в процессе можно было исправлять допущенные ошибки в конструкции. Крепление руля. Укороченные приводные валы ВАЗ 2109. Задние привода. Передние привода. Переделка системы выпуска выхлопных газов. Резонатор от ВАЗ 2109 был вскрыт и вварена перегородка. Установка радиатора и системы охлаждения двигателя. Рычаг КПП. Крепление в нижней части. Передача крутящего момента от КПП к редукторам. Вид со стороны КПП. Родная граната от ОКИ, привод тоже от нее. Топливный бак сварен из нержавеющей стали, вместимость 18 л. Горловина бака. Диски R-15. Алексей в процессе строительства. Резина «Форвард-сафари 540» Облицовка, начало) Кенгурятник. Передний кенгурятник. Основа для нанесения стеклоткани и пропитки эпоксидной смолой. Самодельное сидение. Первый пробный выезд на квадроцикле. Покатухи на квадрах с ребятами) Грунтовка рамы. Грунт на редуктор. Рама окрашена в черный цвет. Редуктор в синий. Работа с стеклотканью очень трудоемкая и кропотливая.

Вид спереди. Корпус снят для дальнейшей обработки а затем распилен на 3 части. Корпус установлен на квадроцикл. Панель приборов. Участие в гонках на мотоциклах. Корпус покрашен в синий цвет. Установлена лебедка. Пульт управления. Самодельное реле управления собранное из 4х реле стартера от мопеда, получилось бюджетно и надежно. Квадр готов. Вот такой замечательный вездеход собрал Алексей Бразгин Уральский Самородок с Золотыми руками. Так же вашему вниманию представлено видео с испытаний квадроцикла по полному бездорожью, ямы, канавы, броды, крутые подъемы и спуски, тракторные колеи и многое другое Приятного просмотра

Виды прицепов для мотоблока

Изготовить тележку для мотоблока или автоприцеп своими руками не представляет никаких трудностей, если есть желание, необходимые инструменты и опыт в таких делах. Само устройство подобных механизмов зависит от назначения и грузоподъёмности. Естественно, чем тяжелее планируется возить груз, тем сложнее будет устроен прицеп. Принципиальный чертёж показывает основные узлы.

С цельным кузовом

Для лёгких и средних категорий мотоблоков изготавливают одноосные прицепы с размером кузова примерно 140×100 см. У них борта и дно соединяют неподвижно. Это самая простая конструкция, грузоподъёмность которой до 350 кг. Для быстроты сборки кузов часто делают жёстким – без амортизаторов.

Те, кто изготавливал мотоблок своими руками из заднего моста ВАЗ, отлично знают, что колёса для такой тележки можно взять не только от Жигулей. Для этих целей сгодится и мост от Москвича.

Он уже с готовыми рессорами, проушинами и серьгами. Останется лишь сварить основную раму из профтрубы, которую закрепляют на рессоры. Затем приварить стойки для бортов, соорудить водило и установить прицепное устройство. В итоге корпус телеги готов.

С откидными бортами

Он изготавливается по тому же принципу, что и тележка с цельным кузовом. Только в этом случае три борта делают откидными для удобства разгрузки сыпучих материалов. На нём вполне уместится крупногабаритный груз весом до 400 – 500 кг. Все борта крепят на шарниры. В поднятом состоянии они застёгнуты на специальные задвижки. Кузов подрессорен и соединён с осью при помощи пружин и других упругих элементов подвески.

Самосвальный прицеп

Это наиболее востребованный вид тележек. Их изготавливают как малого, так и большого размера. В простой конструкции их иногда не подрессоривают. Борта мастерят откидными. Для людей, которые делали колёса для мотоблока своими руками, не проблема изготовить такие же и для прицепа. Их берут от старых негодных Жигулей вместе со ступицами. Сам кузов крепится средней частью прямо к раме через отрезки труб или на шарниры как показано на фото.

Прикрепляем корыто к квадроциклу

Последний этап – прикрепить дышло к кузову. Дышло – это такая балка, которая скрепляет тягач и прицеп. Ее можно сделать из того же квадратного бруса, только толщину стенок нужно взять побольше, так как при поворотах на эту часть будет переноситься большая нагрузка. Сварочным аппаратом дышло приваривают к основанию корыта. Также для усиления конструкции можно наварить дополнительные крепления под углом сорок пять градусов.

Прицеп для квадроцикла самодельный, как и все другие прицепы, соединяется с основным транспортом благодаря специальному сцепному устройству и шару Фаркопа. Этот механизм свободно продается на рынке или в магазинах. Также его можно снять со старых автомобилей. Принцип установки прост: шар Фаркопа привинчивается или приваривается к задней балке квадроцикла, а сцепное устройство привинчивается к дышлу. Теперь прицеп для квадроцикла своими руками может спокойно перетягивать грузы. Нужно учитывать, что такой вариант не будет слишком грузоподъемным, так как конструкция немного хлипкая. Но не сильно тяжелые грузы он может перевозить. Мешки с цементом и другие строительные материалы поместятся в кузове.

Варианты прицепов

Невзирая на размеры и внешность подсоединяемого транспортного средства, по сути, прицеп является в большинстве случаев ящиком, жёстко стоящим на колёсах. Он помогает перевозить с одного места на другое негабаритные и не слишком тяжёлые грузы. От автомобильного аналога агрегат отличается в основном габаритами.

Собрав двухколёсного помощника самостоятельно, можно сэкономить несколько десятков тысяч рублей. В условиях периферии эти средства оказываются существенными для многих владельцев четырёхколёсных вездеходов. Самоделка, кроме цены, обладает массой дополнительных плюсов:

  • простота и дешевизна в ремонте;
  • легко найти запчасти;
  • запросто модернизировать при необходимости;
  • если прицеп станет обузой в пути, то его не жалко бросить;
  • требуется минимальный уход.

Наиболее простой и максимально быстрой для изготовления является конструкция с жёстко зафиксированной осью к раме. Первоначально сваривается П-образная рама, которая дополняется осью и поперечинами из строительного профиля 40х20 мм.

Далее навариваются стойки по углам и дополнительные по боковым бортам для усиления от нагрузки. На ось монтируются две ступицы для колёс, а внутреннее пространство зашивается раскроенными оцинкованными листами. Их крепят на саморезы или заклёпки. Крылья гнут полукругом также из оцинковки.

Двухосная модель окажется в изготовлении дороже, но на практике будет более выносливой и практичной. Её используют любители дальних походов, охотники и рыбаки, отправляющиеся в глухие места. Модель базируется на раме, к которой снизу крепятся оси через рессорную подвеску.

Такая конструкция окажется более долговечной, но потребует несколько больше времени на постройку. Рама должна быть прочной, поэтому для неё рекомендуется выбирать прокат не менее 40х40 мм. Некоторые мастера в конструкции применяют откидные передние и задние борта, чтобы можно было при необходимости перевезти длинный негабаритный груз.

Также иногда требуется повозка для перевозки самого квадроцикла. Такой прицеп изготавливается непосредственно под конкретную модель вездехода, обеспечивая ему устойчивость на платформе и надёжную фиксацию.

Виды прицепов

Перед началом работы стоит учесть, что размеры будущей конструкции напрямую будут зависеть от мощности самого мотоблока. Условно все прицепные устройства делят на 3 группы:

  1. Легкие одноосные тележки (больше подходят для мотоблоков, имеющих мощность в пределах 5 л.с.), с размерами 1 на 1 м или чуть больше, выдерживающие до 300 кг веса.
  2. Прицепы средней грузоподъемности (выбираются для мотоблоков с мощностями от 5 до 10 л.с.). Здесь уже можно предусмотреть размеры до 1 м на 1,5 м, ведь они будут выдерживать грузы до 500 кг.
  3. Тяжелые прицепы, совмещаемые с более сильными агрегатами. Они чаще всего бывают с двумя осями (т.е., на четырех колесах), да и размеры соответственно можно выбирать в пределах 1,2 на 2 м.

После того, как выбраны размеры прицепа для мотоблока, стоит задуматься об используемых материалах и базовых узлах будущего детища.

Базовые узлы прицепа

Универсальная конструкция будет включать в себя несколько вспомогательных узлов:

  • раму навесного устройства, воспринимающую главную нагрузку;
  • непосредственно сам кузов;
  • дышло (сцепное устройство), предназначенное для соединения транспорта с прицепом;
  • сидячее место с подножкой, с учетом выбранной конфигурации и размеров;
  • ходовая часть прицепа (колеса);
  • сам рулевой механизм.

Кроме прочего, не лишним будет предусмотреть и дополнительные приспособления, которые облегчат процесс эксплуатации: простой откидной механизм, тормоза на прицеп мотоблока, дополнительные упоры и др.

Технология изготовления

Такую телегу очень удобно использовать для мотоблока или мотокультиватора. Она лёгкая в эксплуатации. Сиденье расположено на уровне с бортами, что даёт круговой обзор всего агрегата.

В транспортном положении кузов держится на специальной защёлке, которая может быть ручной или ножной, и она находится рядом с водителем. Крепление кузова к раме сделано из отрезков трубы, а центр расположен так, что при снятии защёлки происходит самостоятельное опрокидывание платформы. Задний борт делают откидным или на открытых петлях. При необходимости его снимают.

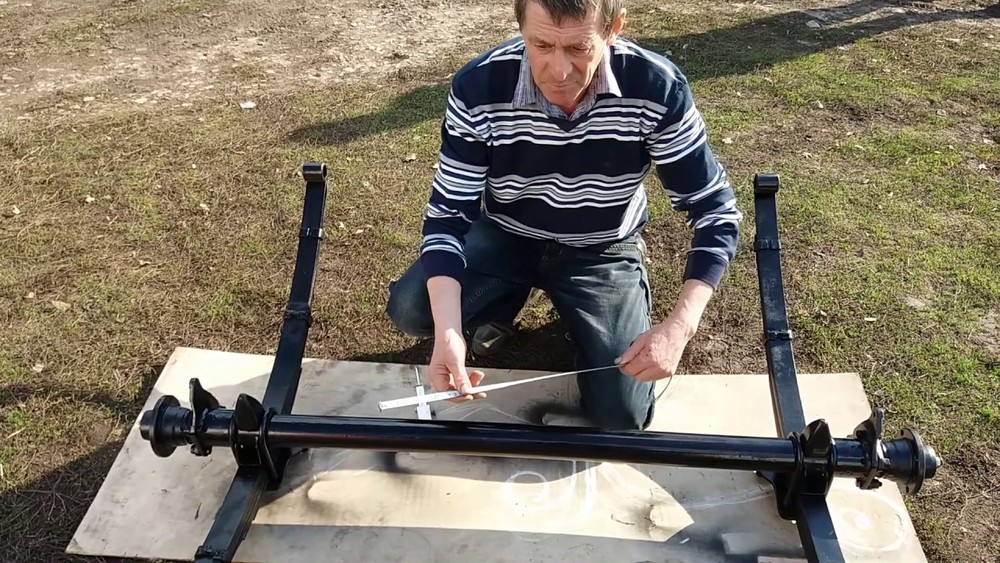

Часто при наличии готовых колёс от автомобиля возникает вопрос: как их закрепить на раме будущей телеги или как сделать ось для прицепа своими руками. Здесь два выхода:

  • взять готовый мост от авто. Это простой вариант, но огромный корпус редуктора портит вид тележки;
  • сделать самому. Для этого нужно болгаркой отрезать ступицы и закрепить их на шестигранную трубу размером на 50 мм с помощью сварки и надёжных хомутов. Затем на этот шестигранник зафиксировать пружины для амортизации или другие упругие элементы. Длина трубы определяется по размеру колеи обычного транспорта.

Если прицеп будет применяться на автомобиле, то необходимо купить заводское сцепное устройство, которое отвечает всем стандартам качества и надёжности.

При использовании на мотоблоке придётся его делать самостоятельно и подгонять под сцепку.

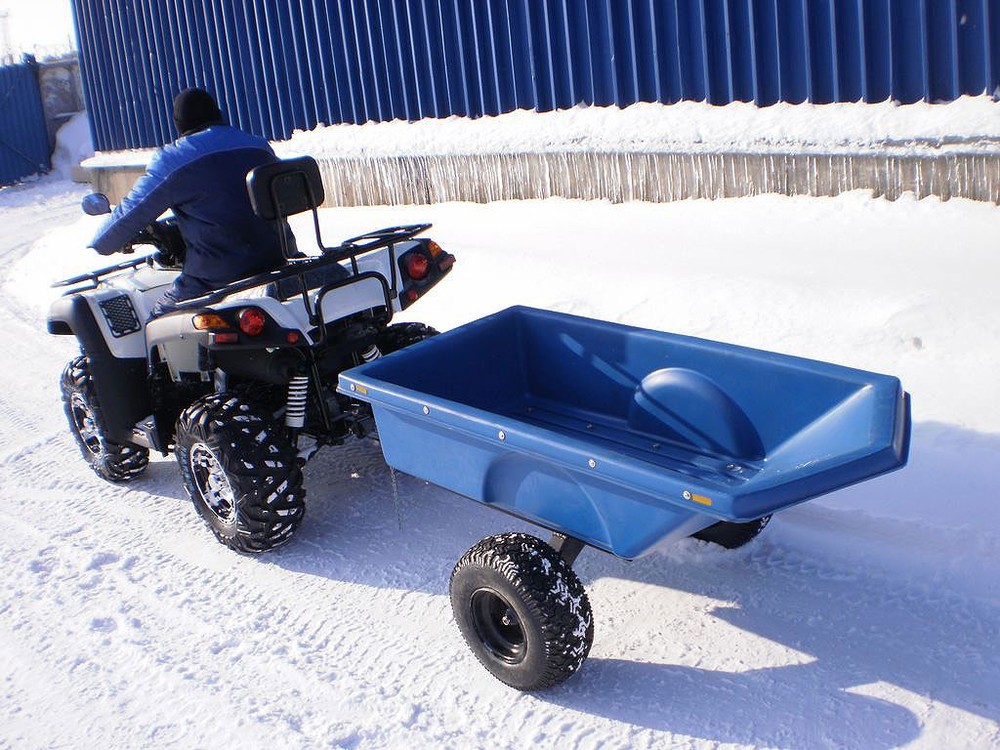

Прицеп своими руками для квадроцикла

Некоторые модели успели доказать свою практичность и доступность для изготовления. Чтобы собрать прицеп для личного квадроцикла своими собственными руками, многие мастера отдают предпочтение двухосной конструкции с вращающейся рамой. С ней облегчается любая перевозка грузов по пересечённой местности.

Потребуется определённый инструментарий и комплект материалов:

  • металлический строительный профиль 40х80х1,5 мм;
  • четыре колеса с мощными протекторами;
  • ступицы для колес плюс пара ступиц для рамы;
  • замок для фаркопа;
  • болты для крепления М10 с гайками и шайбами;
  • материал для внутренней обшивки (МДФ или оцинковка);
  • сварочный аппарат, болгарка, рулетка, угольник, ключи и пр.

Свариваем раму из трех продольных балок и двух поперечных. По бокам монтируем ступицы, на которые крепятся балки с парами колёс. При такой конструкции легко будет преодолевать все неровности поверхности. Сверху варим стойки для фиксации бортов.

Впереди делаем угловое соединение, к которому крепится замок для соединения с квадроциклом. Борта обшиваем заготовленным материалом, а по желанию используем навесы и замки для откидывания передней и задней частей. Короб некоторые мастера устанавливают на отдельный каркас. Это позволяет в перспективе подключить гидравлику и сделать кузов откидным, как у самосвала.

Другие варианты

Существуют и альтернативные виды тележек для мотоблока.

Прицепы спецназначения.

Это тяжёлый вид прицепов, их делают двухосными. Они годятся только для крупных категорий мотоблоков или легковых автомобилей. Применяются в основном на пасеках при перевозке пчёл, а также для транспортировки лодок к водоёмам.

Представляют собой обыкновенную платформу на колёсах, оси которых расположены в средней части рядом друг с другом. Бортовне имеют, зато есть мягкая рессорная подвеска, которая равномерно распределяет нагрузку на все четыре колеса.

Размер кузова зависит от назначения и бывает от 3,5 и более метров в длину и от 1,7 до 2,2 метра в ширину. При усовершенствовании таких тележек легко получается настоящий трейлер, который будет прекрасным местом отдыха и ночлега для любителей дальних путешествий.

Для этого необходимо на платформу поставить и укрепить лёгкий и утеплённый пластиковый или деревянный каркас с окнами и дверью. Внутри разместить все, что нужно для комфортного времяпрепровождения.

Следует ответственно отнестись к изготовлению дышла для сцепки со своим авто. Нужно ещё обязательно предусмотреть крюки для страховочного троса или цепи, а также оборудовать всей необходимой сигнализацией.

Прицеп без кузова для мотоблока.

Такая тележка состоит из двух колёс и сцепного устройства. Рама укорочённая, так как кузов здесь не предусмотрен. Длину водила выбирают так, чтобы было удобно управлять транспортом. Устанавливают колёса одинакового размера.

В итоге можно получить неплохой переднеприводный самодельный квадроцикл.

Для таких целей больше всего подходит мотоблок Нева, который имеет 4 передних и 2 задних скорости и массу около 90 кг. Мощность двигателя 6,5 — 7 л. с., что вполне хватает для эксплуатации по бездорожью. Размер колёс иногда увеличивают и по диаметру, и по ширине.

Для увеличения функциональных возможностей мотоблок переделывают под минитрактор. В этом случае становятся ведущими задние колёса. Сцепление с почвой увеличивается за счёт добавления массы водителя. Тогда вполне можно использовать для обработки земли отвальный плуг совместно с бороной.

Прицеп для квадроцикла
