Инструкция по эксплуатации
В прилагаемой к мотоблоку Крот инструкции по эксплуатации изготовитель указывает следующую информацию:
- настройка механизмов и устранение неполадок;
- правила техники безопасности при работе с агрегатом;
- особенности использования устройства;
- информация о параметрах и строении сельхозмашины.
Надежная и продолжительная работа мотоблока зависит от правильного и регулярного техобслуживания, а также от грамотного и постоянного ухода. Пользователю необходимо выполнять несложные манипуляции по уходу за механизмом. В таком случае культиватор может прослужить более 10 лет.
В качестве топлива надо использовать смесь бензина марки АИ-80 или АИ-76 и масла марки М-12-ТПТУ или М8В1.
От правильного и регулярного техобслуживания зависит работа мотоблока
Уровень масла должен постоянно контролироваться и при необходимости восполняться до нужного количества
После каждого использованию культиватора важно проводить очищение от грязи. По окончании процедур сельхозмашина протирается насухо, а ее рабочие узлы смазываются
Первый запуск
Правильный запуск мотоблока при первом использование определяет его дальнейшую службу. Этот процесс называется обкаткой и длится не менее 15 часов
До начала и после обкатки важно проверить, соответствует ли уровень рабочих жидкостей норме и долить при необходимости до нужного количества
Процесс обкатки заключается в прохождении таких этапов:
- Проверка агрегатов, узлов и мотора на работоспособность. Тщательно проверить коробку передач.
- Определение уровня масла в картере. Запуск двигателя всухую приведет к его заклиниванию.
- На время обкатки мотоблок не рекомендуется нагружать. Лучший вариант – работа на холостом ходу. В крайних случаях нагрузка на устройство не должна превышать 50% от нормы.
Если соблюдены все требования и первый запуск прошел успешно, то можно с уверенностью утверждать, что детали механизма хорошо притерлись друг к другу
Это важное условие для дальнейшей успешной эксплуатации культиватора
В мотоблоке постоянно контролироваться должен уровень масла
Обслуживание
Обслуживание мотоблока предусматривает регулярное совершение следующих операций:
- регулировочные;
- моечные;
- крепежные;
- контрольные;
- смазочные;
- заправочные и другие работы.
Периодичность таких манипуляций составляет от 5 часов до 1 раза в сезон. Рассмотрим классификацию периодических работ по частоте выполнения.
Каждые 5 часов проводят такие манипуляции:
- очистка зоны около глушителя, всего мотокультиватора, протирка насухо;
- очистка наружных поверхностей головки цилиндра и самого цилиндра;
- замена в редукторе мотора масла (после первых 5 часов работы);
- осмотр крепежных соединений ходовой части и двигателя;
- контроль уровня масла в ходовой части и редукторе;
- контроль герметичности редукторов ходовой части и двигателя, карбюратора, бензобака и топливопровода.
Не рекомендуется нагружать мотоблок на время обкаткиКаждые 25 часов или раз в сезон:
- регулировка клиноременной передачи;
- очистка воздушного фильтра и контроль его состояния;
- проверка креплений резьбовых соединений ходовой части и двигателя с использованием инструмента ЗИП;
- замена масла в редукторе ходовой части.
Через каждые 50 часов или каждый сезон:
- очищение свечей зажигания;
- замена в воздушном фильтре фильтрующего элемента, эту процедуру можно проводить чаще при работе в сложных условиях;
- замена масла в редукторе двигателя (при повышенной температуре окружающей среды проводится чаще – через 25 часов).
Каждые 100 часов или каждый сезон:
- смазывание тросов управления;
- установка новой свечи зажигания;
- очищение и смазывание стартера;
- очищение глушителя;
- замена масла в редукторе ходовой части;
- очищение от нагара канавок поршневых колец, поршня, головки цилиндра, выхлопных продувочных окнах цилиндра.
Следует выполнять предписания, чтобы не допустить возникновения преждевременных неисправностейКаждые 300 часов или каждый сезон:
- промывание бензокрана и карбюратора;
- промывка топливного бака.
Навесное оборудование
Современные модели могут агрегатироваться с различными вариантами навесного и прицепного оборудования, благодаря чему функционал устройства существенно расширяется. В зависимости от предназначения, используют следующие варианты навесок и прицепов.
- Фреза. Нужна для вспахивания грунта. Обычно для этого применяются крепкие стальные фрезы с диаметром 33 см, а также оборотный плуг, обе навески фиксируются к мотокультиватору сзади при помощи стальной сцепки.
- Окучивание. Если требуется окучить растения, то нужно использовать дополнительные приспособления, при этом острые фрезы полностью снимаются, а на их место крепятся колеса с мощными грунтозацепами, а вместо расположенного сзади сошника вешают окучник.
- Прополка. В борьбе с разрастающимися сорняками всегда поможет полольник, он надевается прямо на фрезу вместо острых ножей. Кстати, если вместе с полольником сзади прикрепить еще и сошник, то вместо прополки вы будете заодно и окучивать ваши посадки.
- Посадка и сбор картофеля. Не секрет, что выращивание картошки является очень хлопотным и трудоемким занятием, а сбор урожая требует еще больше сил и времени. Чтобы облегчить работу, используют специальные насадки – картофелесажалку и картофелевыкапыватели. Сходными особенностями обладают сеялки, при помощи которых можно посадить семена любых зерновых и овощных культур.
- Покос. Для заготовки сена для домашних животных используют косилку. Для этого пневмоколеса фиксируют на валу редуктора, а затем надевают ремешки на шкивы косилки с одной стороны и мотокультиватора с другой.
- Перекачка жидкости. Для организации поступления воды к посадкам из емкости или любого водоема используют насос и насосные станции, их также вешают на культиватор.
- Тележка. Это прицепное оборудование, которое используют при необходимости перевезти тяжелые грузы с одного места на другое.
- Расчистка территории от снега. Мотоблоки можно использовать и в зимнее время, при помощи специальных снегоотвалов они успешно расчищают придомовые территории и дорожки от снега (как свежевыпавшего, так и слежавшегося), а роторные модели даже справляются с тонкой наледью.
Как и у других мотокультиваторов навесное оборудование мотоблока Крот представлено разнообразными дополнениями, которые позволяют расширить область его применения и сделать практически незаменимым на садовом участке, рассмотрим самые популярные из них.
Чтобы вскапывать землю можно отсоединить стандартные фрезы которые устанавливаются вместо колес, установить колеса и прикрепить плуг. Эта модернизация не займет много времени, но позволит более тщательно обработать землю и подготовить ее к посадке плодоовощных культур.
Косилка
Сенокосилка является дополнительным оборудованием для кошения травы различных видов. Оборудование крепится на переднюю часть мотоблока перед колесами. Кошение осуществляется при помощи ременной передачей с двигателем.
Прицеп
Телега для перевозки грузов незаменима при сборе урожая, облагораживании участка, удобрении земли и других работ на огороде. При помощи специальной сцепки телега крепится к мотоблоку и может перевезти за 1 раз до 200 кг. Груза.
Снегоуборщик
С этим оборудованием можно убирать большие и обледенелые сугробы. Снежный отвал позволяет откидывать снег на расстояние до 20 м. Данное дополнение незаменимо в областях со снежной морозной зимой.
Навесное оборудование
Дополнительное навесное оборудование увеличивает функциональность мотоблока, превращая его в универсальное сельскохозяйственное орудие. Для мотоблоков Крот существует возможность агрегировать с большим ассортиментом навесного оборудования.
Фрезы
Используются для культивации почвы на заданную глубину.
Фрезы бывают двух типов:
- Саблевидные (активные), собираются из стальных ножей. Входят в комплектацию, но варьируется их количество, в зависимости от мощности мотоблока — более слабые модели имеют 4 фрезы, более производительные — 6.
- “Гусиные лапки”, имеют треугольные наконечники, которые легко прорезают даже целину, не оставляя налипаний.
Адаптер
Это особое приспособление, состоящее из сиденья, рамы и дополнительных колес (одно или два), которое устанавливается на мотоблок при помощи сцепки.
Благодаря адаптеру, агрегат превращается в легкий мини-трактор.

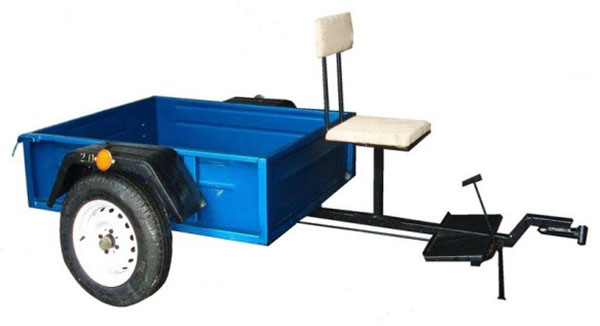

Прицеп
Прицепная тележка может иметь различные габариты и грузоподъемность. Максимальный вес, который она может перевозить, это 500 кг.
Основное предназначение прицепа — транспортировка штучных и сыпучих грузов.
Косилки
В летний период целесообразно использовать мотоблок и в качестве сенокосилки, для этого необходимо лишь приобрести, или изготовить самостоятельно, соответствующее навесное оборудование.
Косилки бывают нескольких видов:
Наибольшей популярностью пользуется сегментная косилка. Она работает по принципу ножниц.
Колеса
Они присутствуют во всех моделях Крота и используются для:
- транспортировки грузов в связке с прицепом;
- для передачи движения вперед при работе с косилкой и снегоуборщиком;
- для транспортировки самого мотоблока к месту работы (потом колеса снимаются и на их место устанавливаются либо фрезы, либо грунтозацепы).
Для улучшения сцепления агрегата с землей колеса снабжаются мощными протекторами.
Данная навеска увеличивает площадь контакта с землей, улучшает сцепление и проходимость, особенно в зимнее время.
Грунтозацепы
Это большие металлические колеса с наваренными ребрами, надеваемые на вал вместо пневматических колес. Роль грунтозацепа — транспортировка мотоблока вперед и вспушивание почвы ребрами.

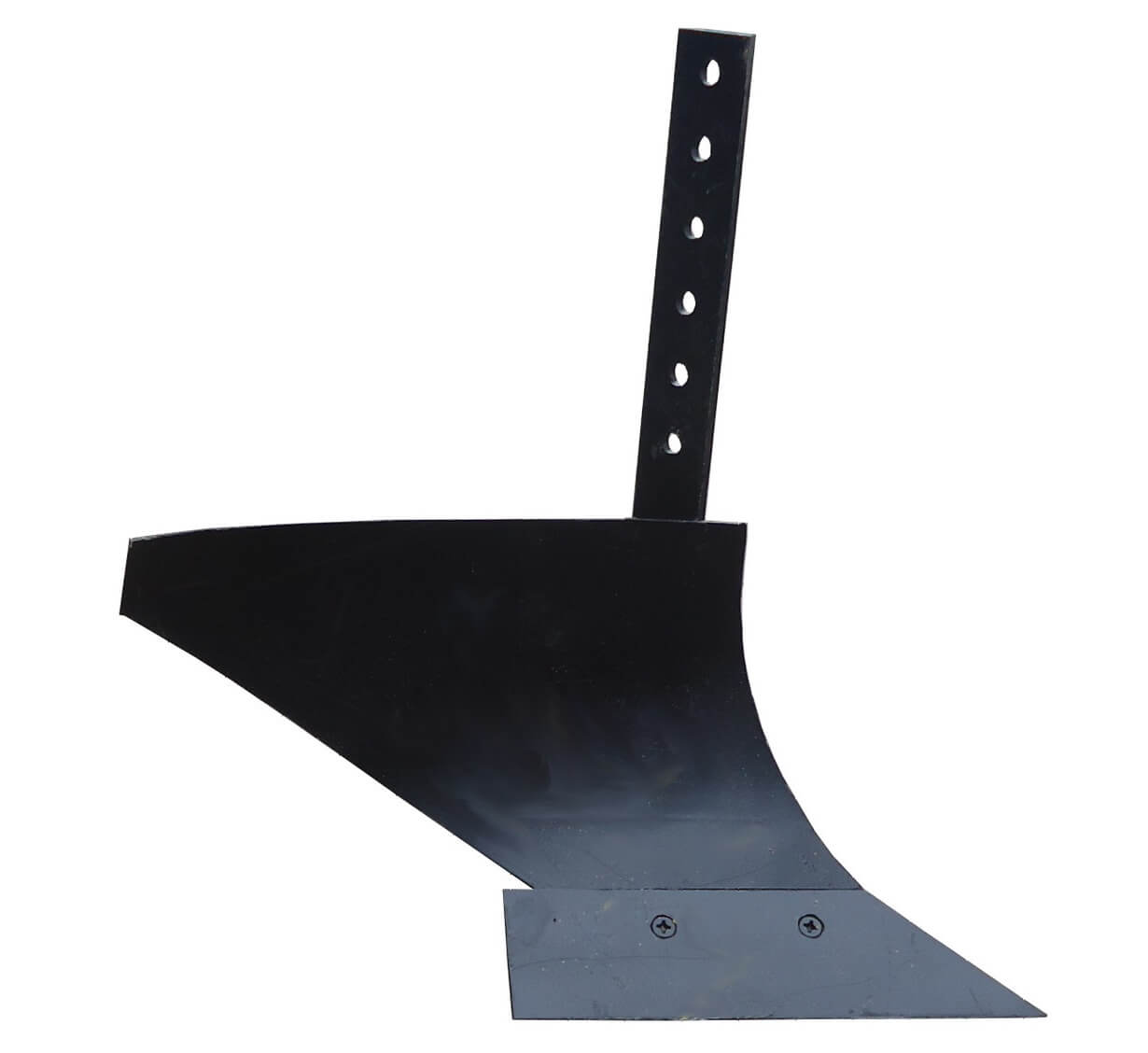

Для вспашки земли используется оборотный плуг. Он имеет схожие функции с фрезами, но плуг актуальнее применять при первичной обработке целины и осенью, в качестве дополнительной борьбы с сорняками.
В остальных случаях лучше пахать фрезами — они не повреждают плодоносный слой почвы и отлично ее культивируют.
Снегоуборщик
В зимнее мотоблок Крот в агрегации с снегоуборочной навеской подойдет для расчистки территории от снежных заметов.
Существует несколько видов снегоуборочных насадок:
- шнековый снегоотбрасыватель (дальность выброса до 5 м, в работе задействован шнек с лопастями, крыльчатка);
- щетка;
- отвал (лопата, с помощью которой можно работать не только со снегом, но и другими сыпучими материалами).
Картофелесажалка
Используется для механизации процесса посадки картофеля.
В бункер засыпается семенной картофель, специальное устройство его поштучно захватывает и укладывает в заранее проделанную борозду на определенную глубину. Затем поверх овоща формируется почвенный гребень. Расстояние между клубнями выставляется заранее.
Картофелекопатель
Это оборудование позволяет быстро и качественно собрать урожай картофеля. Овощи захватываются и вытаскиваются наружу, при этом земля просеивается сквозь специальные прутья, оставляя картофель целым.
Утяжелители
Утяжелители надеваются на вал и колеса мотоблока и позволяют агрегату глубже погрузиться в почву. Использование утяжелителей актуально на машинах, вес которых не достигает 100 кг.
Сцепка
Одним из самых важных узлов мотоблока является сцепка. Это устройство позволяет агрегатировать мотоблок с любым навесным оборудованием. Существует две разновидности сцепок: с регуляцией, и без нее.
В регулируемых моделях можно выставить не только горизонталь, но и угол атаки.
Запчасти и дополнительное оборудование
Навесное оборудование для мотоблока Крот, Садко, Дон, Хутер, Профи, Пахарь, Чемпион многообразно. Вы сможете превратить вашего помощника в тягача для тачки, использовать его для культивирования картофеля, в качестве газонокосилки и водного насоса для полива вашего огорода или сада. Количество деталей при этом невелико.
Если есть необходимость и желание, можно отцепить от агрегата фрезы и на их место установить колеса. А к аппарату присоединить плуг для мотоблока “Крот”. Его устанавливают на место сошника. При обработке земли лучше всего идет в спайке с фрезами.
Фрезы
Ножи, как их принято называть, фрезы, устанавливают на вал редуктора. Фрезы для мотоблока “Крот” вращаются, при этом снимая верхний слой земли, перемешивая и измельчая ее. Плюс ко всему, благодаря этим вращательным движениям аппарат движется вперед.
Стандартная комплектация предусматривает четыре фрезы, но их количество можно увеличить до шести. Как глубоко будет происходить разрыхление земли зависит от того, в какой позиции находится прилепленный сошник.
Сальники
Сальники на мотоблок “Крот” присутствуют в количестве пяти штук. Их задача – сохранение герметизации в соединениях. Их место – цапфы коленчатого вала. На агрегате установлен двухтактный мотор, который считается особенно уязвим, если герметичность будет нарушена.
Если сальники пришли в негодность, то мотор будет плохо заводиться, при холостой работе частота оборотов будет нестабильна. Эти детали можно только заменить – их ремонт не представляется возможным.
Шкив для мотоблока Крот, Карвер, Хускварна, Лифан 6,5, Салют, Нива может быть исполнен из таких материалов, как чугун, сталь, алюминий. Наиболее привлекательными для установки считаются детали из легких сплавов. Если вы думаете поменять двигатель на вашем “Кроте”, то позаботьтесь и о приобретении шкивов.
Вам понадобятся детали с внутренним диаметром 20 мм, 19,05 мм, или 18 мм – зависит от того, какой мотор придется вам по вкусу.
Шкивы располагаются в одной плоскости при отклонении не более чем на 1 мм.
Поршневое кольцо
Замена поршневого кольца мотоблока “Крот” происходит, если зазор в стыке колец образовался более 1 мм. Их вставляют поочередно в цилиндр на глубину от восьми до десяти миллиметров.
Существует целая так называемая цилиндро-поршневая группа для агрегата “мотоблок “Крот”. Поршневое кольцо в ней присутствует в количестве двух штук. Материал, из которого сделаны кольца и прочие детали группы, а также точность их подгонки сильно влияет на рабочий ресурс.
Вот элементы этой группы:
- Палец поршневой 11мм;
- Кольца поршневые 2шт. ;
- Цилиндр;
- Поршень.
Чтобы детали цилиндро-поршневой группы, да и все остальные не рассыхались, не позволяйте простаивать мотоблоку больше одного сезона. Это пагубно влияет на аппарат, который, если им пользоваться регулярно, практически не убиваем.
Магнето на мотоблок “Крот”, а именно его катушка, приходит в нерабочее состояние при длительном простое техники.
Воздушный» фильтр
Важный элемент, благодаря которому поддерживается нормальная мощность агрегата и потребляется меньше топлива. Воздушный фильтр для мотоблока “Крот” очищает воздушные массы от всевозможных частиц и пыли, которых при работе в поле достаточно.
Материал, из которого он сделан – бумага, в основе которой целлюлозное волокно. Воздушно-топливная смесь при грязном фильтре будет неправильно действовать в карбюраторе, что негативно отразится на работе аппарата. Оценку загрязненности проводят визуально.
Если фильтр все-таки загрязнен, его немедленно нужно заменить. Как вариант, его можно разобрать и прочистить, но это лишь в случае поверхностного загрязнения.
Разборка фильтра происходит следующим образом:
- Снимается корпус фильтра путем отворачивания гайки на нем.
- Корпус промывается водой и протирается насухо.
- Фильтрующий элемент чиститься струей воздуха.
- Если не помогает – проводится замена фильтра.
Ни в коем случае не проводите эксплуатацию мотоблока без фильтрующего элемента.
Модельный ряд: описание и стоимость
Линейка мотоблоков Крот постоянно расширяется, выпускаются все более усовершенствованные модели. Производственные мощности локализованы в г. Омске на заводе «Взлет» и в Москве на предприятии машиностроения имени В.В. Чернышева.
Фрезеровка почвы происходит без оборота пласта, что положительно сказывается на ее состоянии и степени насыщенности кислородом. Эти агрегаты успешно используются не только на земельных участках, но и в парниках и теплицах.
Особенностью всей линейки культиваторов и мотоблоков является возможность замены мотора и установки нового другого производителя с лучшими характеристиками.
МК-1А
Модель оснащена мотором, работающим на бензине и имеющим мощность 2,6 л.с. Малогабаритность этого агрегата и небольшой вес (48 кг) позволяют использовать его в условиях ограниченного пространства
Маневренность и возможность культивации на глубину до 25 см – важное преимущество. Задняя скорость не предусмотрена в этом агрегате
Однако, этот минус компенсируется возможностью использования навесного оборудования и шириной захвата до 60 см.
Параметры устройства 130 см*81 см*106 см.
Мотоблок Крот МК-1А
КРОТ-2
Модификация мотоблока Крот 2 имеет мотор Greenfield мощностью 3,6 л.с и цепным редуктором. Воздушный фильтр усовершенствован, а рулевая колонка имеет регуляцию по высоте. Масса агрегата – 68 кг, что позволяет использовать до 6 фрез.
Технические характеристики этого мотоблока таковы:
- производительность – 150-200 кв.м. в час;
- вес – 51,5 кг;
- глубина обработки почвы – до 25 см;
- диаметр фрезы – 320 мм;
- ширина захвата: минимальная – 350 мм, максимальная – 600 мм.
Мотоблок Крот- 2
МК-4-03
Этот мотокультиватор обладает мотором американского производства Briggs&Stratton с цепным редуктором и мощностью в 4 л.с. Ременное сцепление и две скорости – передняя и задняя позволяют обрабатывать почву на глубину до 30 см с шириной захвата до 90 см (минимальная ширина 350 мм). Модель отлично справляется с навесным оборудованием и подходит для выполнения различных сельхозработ.
Вес изделия 53 кг, рулевая колонка имеет только одно положение. Параметры культиватора 1300x810x1060 мм.
МК-5-01
Технические характеристики этой модификации совпадают с предыдущей моделью. Главное отличие – наличие двигателя Honda GC135 в 4 л.с.
Мотоблок имеет цепной редуктор и ременное сцепление, а также заднюю и переднюю скорости. Вес устройства составляет 53 кг, его рулевая колонка имеет только одно положение. Ширина культивации колеблется от 34 до 90 см. Габариты механизма совпадают с моделью МК-4-03.
Мотоблок Крот МК-5-01
МК 9-01/02
Это современная модификация, имеющая мощный мотор (5,5 л.с.) немецкого производства – Hammerman CF168F. Этот агрегат способен обрабатывать целинные земли и не представляет сложности в установке навесного оборудования.
Вес и остальные параметры совпадают с предыдущей моделью.
Описание мотоблоков
Технический прогресс не стоит на месте, и сельское хозяйство — не исключение. На смену граблям, лопатам, мотыгам и прочим ручным инструментам приходит моторизированная техника, способная в разы облегчить тяжелые земляные и другие сельскохозяйственные работы. И необязательно покупать для каждого вида работ отдельную машину. Достаточно приобрети одно многофункциональное устройство, которое способно заменить весь набор садовых инструментов.
Мотоблок — это усовершенствованный мотокультиватор, обладающий более широкими возможностями и опциями. Многофункциональность мотоблока достигается конструкцией, где двигатель — это отдельный модуль с колесами, на который можно навесить различное дополнительное оборудование, например фрезу, плуг, окучиватель, снегоуборочный отвал и даже тележку с сиденьем. Для российского потребителя мотоблок Крот — просто находка.
За все время существования на рынке мелкой сельскохозяйственной техники мотоблоки Крот охарактеризовали себя надежностью и долговечностью. Хочется отметить, что все работы с механизмами можно производить без особых физических усилий. Например, при вспашке устройство практически само движется вперед, разрывая и переворачивая пласты грунта.
Еще советскими инженерами в далеком 1983 г. были разработаны первые модели мотоблоков Крот. Очень быстро эти машины завоевали любовь россиян. Производство данных устройств, только в уже более модернизированных вариантах, осуществляется и по сегодняшний день заводами в Москве и Омске.
Правила эксплуатации
Условия работы:
- необходимо обкатать устройство первые пятнадцать часов, не использовать на полную мощность;
- обрабатывать каждый участок необходимо несколькими подходами, постепенно увеличивая глубину;
- контролировать, своевременно очищать пространство между ножами и корпусом от посторонних предметов;
- если на обрабатываемой почве много камней или мусора, работать следует на пониженных оборотах;
- перевозить мотоблок можно в багажнике автомобиля, вверх стартером, чтобы не разлить масло из редуктора;
- заправлять бак, регулировать карбюратор и другие мероприятия по обслуживанию мотоблока можно проводить только с выключенным двигателем;
- строго соблюдать правила пожарной безопасности, не допускать попадания топливной смеси на глушитель или работающий двигатель;
- запускать двигатель только при выключенном сцеплении.
Описание
Культиватор бензиновый «Крот» – первый российский продуктом аграрной техники малых габаритов, мотоблок, который начали массово выпускать. О нем знают фермеры и агрономы, поскольку нашей стране удалось показать, что отечественные культиваторы и мотоблоки не только сопоставимы зарубежной продукции по своему функционалу и надежности, но и в некоторой степени превосходят её.
На заметку! Вот уже почти 40 лет на машиностроительных предприятиях городов Омск и Москва изготавливают ветерана обработки почвы – мотокультиватор Крот.
С момента изобретения:
- он подвергся множественным изменениям и различным усовершенствованиям;
- было создано большое количество модификаций;
- но базовая составляющая осталась практически без изменений до сих пор.
На текущий момент на него устанавливаются надежные двигатели от зарекомендовавших себя компаний Subaru и GeoTeck и в продаже есть ряд моделей данного агрегата.
Модели и их характеристики
Наибольшей популярностью пользуются модели «Крот» -1 и «Крот» -2. В рабочем состоянии они имеют длину 100–130 см, ширину – 35–82 см и высоту – 71–106 см. Параметры захвата варьируются от 35 до 60 см, а глубина обработки составляет 25 см. При фрезеровании агрегаты в час обрабатывают от 150 до 200 кв. м.
Двигатель — оцилиндрованный, двухтактный. Система охлаждения работает по принудительной схеме, объем соответствует 60 см³, а мощность – 2,6 л. с, что соответствует 1,9 кВт. Двигатель запускается вручную.
Модель «Крот» -2 чуть более современная. При сохранении базовых параметров она комплектуется гораздо более мощными четырехтактными моторами производства Китай. Также последние модели оснащены современным карбюратором К41К (в модели «Крот» -1 использован карбюратор от популярных в СССР мопедов К60В).
Стремительное развитие современных технологий позволило бренду Крот выпустить на рынок модели с широким функционалом и хорошими техническими характеристиками. Наиболее популярными агрегатами считаются следующие:
- МК-1А;
- МК-3А-3;
- МК-4-03;
- МК-5-01;
- МК-9-01-02.
Устройства востребованы для работ в парниках и теплицах. У них отсутствует опция задней передачи, поэтому движение осуществляется только вперед на 1 передаче. Культиватор Крот МК-1А весит всего 48 кг.
МК-3А-3
Агрегат намного крупнее предыдущего, а его масса равна 51 кг. При этом он свободно помещается в багажнике автомобиля и оснащен достаточно мощным движком GioTeck (3,5 л. с.).
Отличительными особенностями модели можно назвать:
- Наличие задней передачи.
- Более усовершенствованные технико-эксплуатационные характеристики, способствующие комфортному применению бензинового или электрокультиватора.
МК-4-03
Модель весит 53 кг и поставляется с двигателем Briggs&Stratton, мощность которого составляет 4 л.с. Устройство имеет только 1 передачу — переднюю. Его отличают улучшенные способности захвата почвы, что обеспечивает качественное выполнение сельскохозяйственных работ.
МК-9-01-02
Считается высокопроизводительным устройством, работающим на базе двигателя для мотокультиватора Крот Hammermann мощностью до 5 л. с. Повышенная производительность способствует эффективной обработке тяжелых грунтов и целины, а комфортные габариты позволяют работать с агрегатом в течение нескольких часов без ощущения усталости.
Культиваторы фрезеруют почву без оборота пласта, качественно разрыхляют грунт на глубину 25-30 см, благодаря чему почва насыщается кислородом. Почвенные фрезы из прочного металла распушивают грунт, перемалывают сорняки, равномерно размешивают внесенные удобрения. Агрегаты с успехом работают на небольших земельных участках, в теплицах и парниках, фермерских хозяйствах.
Специфика конструкции мотокультиваторов Крот чрезвычайно выгодно выделяется среди сельхозмашин подобного класса, а именно: возможность доступной установки нового мотора взамен пришедшего в негодность. Наиболее часто владельцы используют двигатели Forza, Lifan, Patriot, Sadko, а сама переустановка предельно проста и не вызывает особых сложностей.
Кроме того, в заводских условиях, кроме базовых моделей, производятся культиваторы с двигателями Honda GХ 120, Лифан 168Ф-2Л.
На сельхозмашину установлен бензиновый мотор 2,6 л.с. Благодаря небольшому весу 48 кг и скромным габаритам, превосходно работает на ограниченном пространстве. Несмотря на отсутствие задней скорости, агрегат отличается неплохой маневренностью. Основное предназначение – культивация грунта с шириной захвата 35/60 см на глубину 25 см. Возможна агрегация с дополнительными навесными сельхозорудиями.
Раздел. Работа с мотокультиватором Крот.
7.1. Первоначальный запуск мотокультиватора Крот.
В первую очередь необходимо подготовить двигатель мотокультиватора к работе (Раздел 8).
6. Подготовка мотокультиватора к работе
Установить трубы 8 и 17 в пазы рам 2, 22 (рис. 1), предварительно отвернув гайки болтов 17, 18 (рис. 9). Совместить отверстия труб с отверстиями рам и редуктора и закрепить их с помощью снятых болтов и гаек, предварительно установив необходимую высоту ручек.
Установить хомут 9 на трубы 8, 17 (рис. 1), закрепив его с помощью винтов, гаек и шайб.
Установить рукоятки 12 и 14 в отверстие хомута 9, закрепив их с помощью болтов и контрящих гаек. Крепежные детали прикладываются в сумку для инструмента. На левую рукоятку установить рычаг управления дросселем 13. Убедиться в отсутствии резких перегибов оболочек троса сцепления, заднего хода и дроссельной заслонки. Соединить колодку внутреннюю с наружной электрического соединителя 16.
Наконечник троса сцепления соединить с кронштейном натяжного ролика 14 (рис. 9) с помощью пружины. Установить фиксатор 2 в кронштейн рукоятки 6. Пружина и фиксатор вложены в упаковку инструмента. Троса управления сцеплением, задним ходом и карбюратором закрепить на трубах 8 и 17 с помощью хомутов, прикладываемых в упаковку инструмента.
Для удобства эксплуатации рекомендуется использовать сумку для инструмента (навесную), закрепив ее на трубах 8 и 17 под хомутом 9: верхнюю часть — под шайбы и гайки крепления хомута, нижнюю часть — к трубам с помощью крепежных хомутов 150260004 из ЗИП (в упаковке инструмента).
Сборку роторов и установку их на вал редуктора производить согласно рис. 2
При установке обратить внимание на следующее: роторы состоят из двух различных пар — правой и левой, и устанавливать их следует так, чтобы режущие кромки ножей входили в землю при движении МК вперед
Щиток 29 установлен на МК. Щитки защитные 30 прикладываются.
ВНИМАНИЕ! После полной сборки МК произвести регулирование:
— клиноременной передачи (см. раздел 8. 5.);
— элементов управления карбюратором (см. раздел 8. 4.)
— устройства включения заднего хода (см. раздел 8.13).
Произвести затяжку крепежных деталей, ослабленные гайки затянуть.
Для очистки колеса от почвы установить зазор 7. 10 мм между колесом 23 и кронштейном «а».
Сошник 2 установить согласно рис. 5, закрепив его с помощью специального болта, гайки и фиксатора.
6.2. Расконсервация МК.
Для защиты деталей от коррозии МК поступает в продажу законсервированным. Прежде чем приступить к эксплуатации МК, его надо расконсервировать в следующем порядке:
Снять капот 7 (рис. 1). Протереть чистой тряпкой или ветошью, смоченной в бензине, детали, покрытые снаружи защитной смазкой.
Снять со свечи подавительное сопротивление с экраном и высоковольтным проводом, после чего вывернуть свечу.
Установить МК свечным отверстием вертикально вверх.
С помощью стартера установить поршень в положение верхней мертвой точки.
Через свечное отверстие залить в цилиндр 50. 60 мл чистого бензина или топливной смеси и выдержать 1 — 2 минуты.
Установить МК в горизонтальное положение и произвести прокрутку двигателя стартером 6. 8 раз (до осушения полости цилиндра). В момент прокручивания необходимо нажать и держать в замкнутом положении кнопку останова двигателя.
Промыть свечу бензином, высушить и установить на место; установить на свечу подавительное сопротивление с экраном и высоковольтным проводом, закрепить капот.
Протереть бумагой (ветошью) и промыть в бензине или керосине инструмент. Запчасти расконсервировать по мере надобности.
6.3. Приготовление топливной смеси.
В период приработки (первые 15 часов работы) готовить топливную смесь бензина А-76 или АИ-80 эк с маслом М- 12ТП, АЗМОЛ Старт2Т в соотношении 25:1, с маслом МГ-8А — в соотношении 16 : 1. Тщательно перемешать и профильтровать перед заливкой в бак.
Заключение
Как у любого оборудования у мотокультиватора есть свои достоинства и недостатки. Из положительных сторон можно подчеркнуть удобство использования, большое количество приспособлений, позволяющих проводить большое число разнообразных манипуляций с оборудованием, не требует дорогостоящего профессионального обслуживания и навыков работы. Но есть и недостатки, такие как предельная внимательность при работе и недолговечный мотор, который после выработки своих моточасов требует замены.
Чтобы мотоблок проработал как можно дольше, необходимо строго следовать правилам его эксплуатации, инструкции мотокультиватора Крот, советам производителя, экспертов. У этого оборудования высокая производительность и надежность, рама хорошего качества, фрезы, простое и надежное рулевое управление. Функционирует агрегат стабильно и не требует никаких доработок или усовершенствований. Мотоблоки очень востребованы благодаря своему качеству и доступности. Ремонт мотокультиватора Крот не требует капитальных вложений и можно самостоятельно исправить возникшую неисправность. Но если нет опыта в ремонте культиватора, то лучше обратиться к специалистам. Следует не забывать, что надлежащий уход за моделью обеспечит долгий срок службы, о чем говорят многочисленные отзывы опытных дачников.
