Недостатки
За время владения пользователи отмечали следующие минусы.
- Тормоза. Байк тяжёлый, максимальная скорость достигается без труда, при этом ватные тормоза. Про версии для американцев речь вовсе не идёт — барабан на скорости бесполезен.
- Кран резерва. Общее подтекание. Найти новый проблема, лечится просто снятием его и соединение напрямую.
- Вибрации. На средних оборотах для городского цикла начинаются вибрации. Не лечится.
Отдельно отмечалась общая старость машины. Б/у комплектующие, разработка в середине прошлого века.
и достоинства
Плюсов больше.
- Надёжность. Несмотря на моральное устаревание — мотоцикл очень прост в обслуживании и надёжен.
- Охлаждение. Как говорят байкеры — чем меньше у мотоцикла частей, тем меньше он ломается. Воздушный фильтр можно найти в любом автомагазине.
- Гидрокомпенсаторы. Единственная модель где заморачиваться периодической проверкой и подтяжкой клапанов не нужно. Он всё сделает сам. Пользователи рекомендуют использовать более вязкое масло.
- Управляемость. Идеальная развесовка сделали идеальную управляемость. И большая масса не стала проблемой.
- Цена. Небольшая цена обоснована простотой байка. Не каждый байк такого объёма может стоить как китайский малокубатурник.
- Сдвоенный амортизатор сзади. Не каждый байк сумеет похвастаться таким решением комфорта.
- Топливо. Вполне хватает 92 бензина. Особого прироста при заливке 95-98 не наблюдается. Если есть возможность — можно настроить и под 80.
Конструкция Honda CB 750
Honda CB 750 относится к тому типу мотоциклов, которые никогда не стареют, не зависят от моды и редко подвергаются техническим инновациям.
- Жёсткость и удобство пассажира получили благодаря некоторым нестандартным решениям. В сумме получился быстрый, удобный байк требующий минимум ТО, а следовательно позволяющий бо́льшую часть времени проводит на нём, а не под ним.
Переднему колесу сцепление с дорогой обеспечивала телескопическая вилка, заднему — пара амортизаторов на маятниковой основе. Диаметр перьев вилки — 41 мм. Полезный ход передней оси 130 мм, задней — 110 мм. Для удобства пользователя можно было регулировать усилие преднатяга задних пружин.
Задний амортизатор с компенсационным бачком на байке 2001 года выпуска.
- Нестандартными решениями стали барабанные тормоза на одной из модификаций, воздушное охлаждение, а также смена геометрии рамы от модели к модели.
Экстерьер
Передняя часть
- При взгляде спереди байк не блещет какими-то необычными решениями. Для отдельных пользователей он может котироваться на уровне папиной «Явы».Прижатое к покрышке крыло не выходит за пределы протектора. На уровне колеса перья вилки прикрыты чехлами, выше — голые.

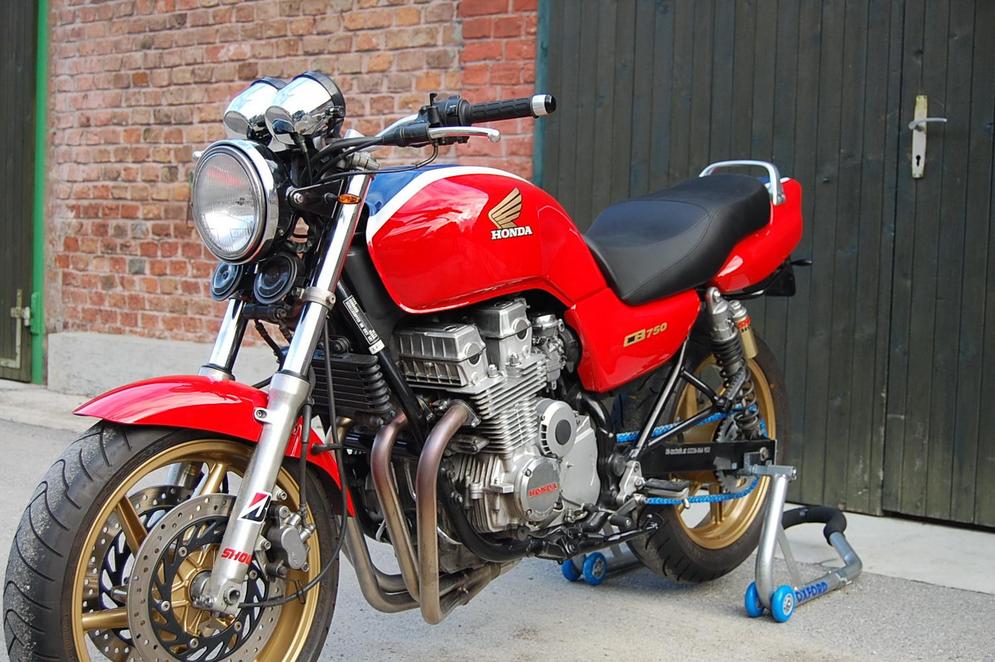

Головная оптика обеспечивается одной круглой фарой. Поворотники чуть ниже, по бокам от неё, разнесены на перья вилки.
Плоский корпус фары крепится к вилке на выносных кронштейнах.
Ни ветрового стекла, ни какого-то дополнительного обвеса — нет. Зеркала круглые, велосипедного типа, крепятся на руль. Возможность регулировки небольшая, но и за пределы ручек они тоже не вылазят, что поможет сохранить их при укладывании байка. В то же время обстановку показывают, правда и свои плечи мотоциклист тоже увидит. Широкоплечим байкерам придётся задуматься о замене на прямоугольные. Но плюс велосипедной конструкции — возможность установить любые, даже не брендовые. За счёт своего расположения, а также общей высокой посадки, свойственной дорожникам — снести ухо легковушке они не смогут.
Вариант с хромированным зеркалом прямоугольной формы.
Приборная панель
Мотоцикл оснащался классической «приборкой» с круглыми индикаторами стрелочного типа.
Описать её можно в двух словах. Простота и информативность. Правда, по мнению пользователей — информации маловато. Водителю доступны:
- тахометр (размечен до 11х1000 об/мин, красная зона с 9х1000 об/мин, рекомендуемая — 8,5х1000 об/мин) .
- Слева от него спидометр — максимальная отместка 190 км/час. Под его стеклом — счётчик километража.
Оба прибора — стрелочные, аналоговые. Кроме них минимально необходимое число лампочек индикаторов:
- поворотники (2 штуки);
- нейтраль.
В зависимости от модификации они либо вынесены в одну линию ниже приборов, либо раскиданы между них. Здесь же ключ зажигания и логотип бренда.
Вид сзади
Красный фонарь и светоотражатель такого же цвета находятся под задним выносом. Они не заглублены как на других байках, поэтому видны хорошо, с любого ракурса. Поворотники вынесены на отдельных стойках за пределы мотоцикла. Ниже «стопа» достаточно места для установки номерного знака.
Задний фонарь выступает из пластика, поэтому хорошо виден с любой стороны.
Седло выполнено единым блоком, для водителя и пассажира. Второй номер сидит чуть выше, может смотреть через голову водителя. Отдельных ручек для него не предусмотрено, разве что ремень разделяющий места. Вынос за его спиной большой, места для установки даже самого большого кофра хватит, Багажника, или креплений для него нет, придётся изобретать самостоятельно. Водитель сидит удобно, покатая крышка бензобака и седла сзади позволят отправиться в далёкое путешествие.
Сдвоенное сидение достаточно удобно для обоих ездоков.
Бак для топлива большой, вмещает 20 л (резерв 3 л). Лежит на раме удобно, водителю не мешает, выточек под колени не предусматривает, но и общая высота байка этого не требует. Горловина на стандартной месте, закрывается на ключ, скважина сверху закрывается крышечкой.
Краткая история модели
1991 г. — начало выпуска Honda CB 750 NightHawk.
Модель: Honda CB750 Nighthawk (Северная Америка). Номер рамы: JH2RC381MMXXXXXX.
1992 г. — начало выпуска модификации Honda CB 750 F2 Seven Fifty. Модель доступна в Европе и Японии.
Модель: Honda CB750 Nighthawk (Северная Америка), Honda CB750 F2 Seven Fifty (Европа, Япония). Номер рамы: JH2RC381NMXXXXXX (Северная Америка), RC42XXXXXXX (Европа), RC42-100XXXX (Япония). Код модели: CB750F2N (Европа).
1993 г. — европейская версия временно не производится.
Модель: Honda CB750 Nighthawk (Северная Америка), Honda CB750 F2 Seven Fifty (Япония). Номер рамы: JH2RC381NMXXXXXX (Северная Америка), RC42-100XXXX (Япония).
1994 г. — американская версия Nighthawk временно не производится.
Модель: Honda CB750 F2 Seven Fifty (Япония, Европа). Номер рамы: RC42-100XXXX (Япония), RC42XXXXXXX (Европа). Код модели: CB750F2R (Европа).
1995 г. — CB750 F2 Seven Fifty немного меняется. Появляется красный цвет, колесные диски выпускаются в черном цвете (вместо серебристого).
Модель: Honda CB750 Nighthawk (Северная Америка), Honda CB750 F2 Seven Fifty (Европа, Япония). Номер рамы: JH2RC381SMXXXXXX (Северная Америка), RC42XXXXXXX (Европа), RC42-110XXXX (Япония). Код модели: CB750F2S (Европа).
1996 г. — японская версия больше не производится.
Модель: Honda CB750 Nighthawk (Северная Америка), Honda CB750 F2 Seven Fifty (Европа). Номер рамы: JH2RC381TMXXXXXX (Северная Америка), RC42XXXXXXX (Европа). Код модели: CB750F2T (Европа).
1997 г. — без существенных изменений.
Модель: Honda CB750 Nighthawk (Северная Америка), Honda CB750 F2 Seven Fifty (Европа). Номер рамы: JH2RC381VMXXXXXX (Северная Америка), RC42XXXXXXX (Европа). Код модели: CB750F2V (Европа).
1998 г. — без существенных изменений.
Модель: Honda CB750 Nighthawk (Северная Америка), Honda CB750 F2 Seven Fifty (Европа). Номер рамы: JH2RC381WMXXXXXX (Северная Америка), RC42XXXXXXX (Европа). Код модели: CB750F2W (Европа).
1999 г. — без существенных изменений.
Модель: Honda CB750 Nighthawk (Северная Америка), Honda CB750 F2 Seven Fifty (Европа). Номер рамы: JH2RC381XMXXXXXX (Северная Америка), RC42XXXXXXX (Европа). Код модели: CB750F2X (Европа).
2000 г. — доступна только американская версия Nighthawk.
Модель: Honda CB750 Nighthawk (Северная Америка). Номер рамы: JH2RC381YMXXXXXX (Северная Америка).
2001 г. — последний год производства европейской версии F2 Seven Fifty, модель вновь доступна в Японии. Мотоцикл получает новый выхлоп и карбюраторы для соответствия обновленным нормам выбросов. Задняя подвеска идет более простая, без компенсационного бачка. Убран ремень на пассажирской части сиденья.
Модель: Honda CB750 Nighthawk (Северная Америка), Honda CB750 F2 Seven Fifty (Европа, Япония). Номер рамы: JH2RC3811MXXXXXX (Северная Америка), RC42XXXXXXX (Европа), RC42-125XXXX (Япония). Код модели: CB750F21 (Европа), CB750FII1 (Япония).
2002 г. — производится только американская версия.
Модель: Honda CB750 Nighthawk (Северная Америка). Номер рамы: JH2RC3812MXXXXXX (Северная Америка).
2003 г. — без существенных изменений. Последний год выпуска.
Модель: Honda CB750 Nighthawk (Северная Америка). Номер рамы: JH2RC3813MXXXXXX (Северная Америка).
2004 г. — версия F2 Seven Fifty вновь начинает свое производство, но только для японского рынка. Модель получает новые цвета, мультирефлекторную фару, электрический привод спидометра, электронный одометр, иммобилайзер (HISS) и новые карбюраторы с датчиком положения дросселя. Меняется задняя подвеска, которая вновь получает компенсационные бачки амортизаторов.
Модель: Honda CB750 F2 Seven Fifty (Япония). Номер рамы: RC42-135XXXX. Код модели: CB750FII4.
2006 г. — появляются новые цвета.
Модель: Honda CB750 F2 Seven Fifty (Япония). Номер рамы: RC42-160XXXX. Код модели: CB750FII6.
2007 г. — появление специальной версии мотоцикла — Honda CB750 Seven Fifty Special Edition.
Модель: Honda CB750 F2 Seven Fifty (Япония). Номер рамы: RC42-170XXXX. Код модели: CB750FII7.
2008 г. — последний год производства Honda CB750 F2 Seven Fifty.
Модель: Honda CB750 F2 Seven Fifty (Япония). Номер рамы: RC42-171XXXX. Код модели: CB750FII8.
Заключение
Honda CB 750 – отличный вариант для тех, кому важен не имидж, а надо ездить. А решите продать через год – в деньгах ничего не потеряете.
Под занавес один вопрос — можно ли использовать Honda CB 750 как первый мотоцикл? Лучшим ответом станет то обстоятельство что этот байк, несмотря на большой объём двигателя очень часто используется автошколами.
Заинтересует он и бывалых, отличная управляемость и манёвренность, Спокойное ускорение, запас мощности и сравнительно небольшой расход позволят использовать байк и для городского использования и для поездок на дальние расстояния.
