Самодельный снегоход: постройка недорогой конструкции своими руками

На основе культиватора

Еще один вариант – сделать движок самостоятельно на базе мотоблока. Этот вариант хорош тем, что его можно устанавливать на мотоснегоход с наступлением зимы и переставлять на культиватор весной. Это увеличит пробег и, возможно, уменьшит срок службы двигателя, зато как много задач зимой можно выполнить, воспользовавшись этим нехитрым решением.

Как правило, на мотоблоках установлены двигатели внутреннего сгорания, причем четырехтактные. Чем хороши и чем плохи они? Используя четырехтактный движок от мотоблока, нужно знать, что у такой машины будет страдать скорость (если сравнивать с двухтактными моделями), но зато значительно меньше будет потребность в топливе. Для работы потребуется найти дополнительные детали:

• топливный бак;
• сцепление;
• реверс.

Мотоснегоход – это один из часто встречающийся видов данной техники, изготовленных золотыми руками умельцев. Конечно, четырехтактный мотор будет менее мощным, чем двухтактный, но это не столь весомо. Например, если делать снегоход на основе мотокультиватора «Нева», мощность будет порядка 7 л.с. Это позволит перевозить двоих человек и груз в придачу.

Чертеж и материалы

Чертеж должен создаваться, исходя из индивидуальных запросов и собственных возможностей

При создании необходимо особое внимание уделить габаритам изделия и каждого отдельного элемента. Также можно воспользоваться готовыми проектами самодельных снегоходов на гусеничном ходу с двигателем от бензопилы или мотоцикла

Точный список необходимых материалов и инструментов определится после составления чертежа. Среди вещей, которые обязательно потребуются при создании снегохода своими руками, выделяют:

• стальные листы, трубы или деревянные бруски;

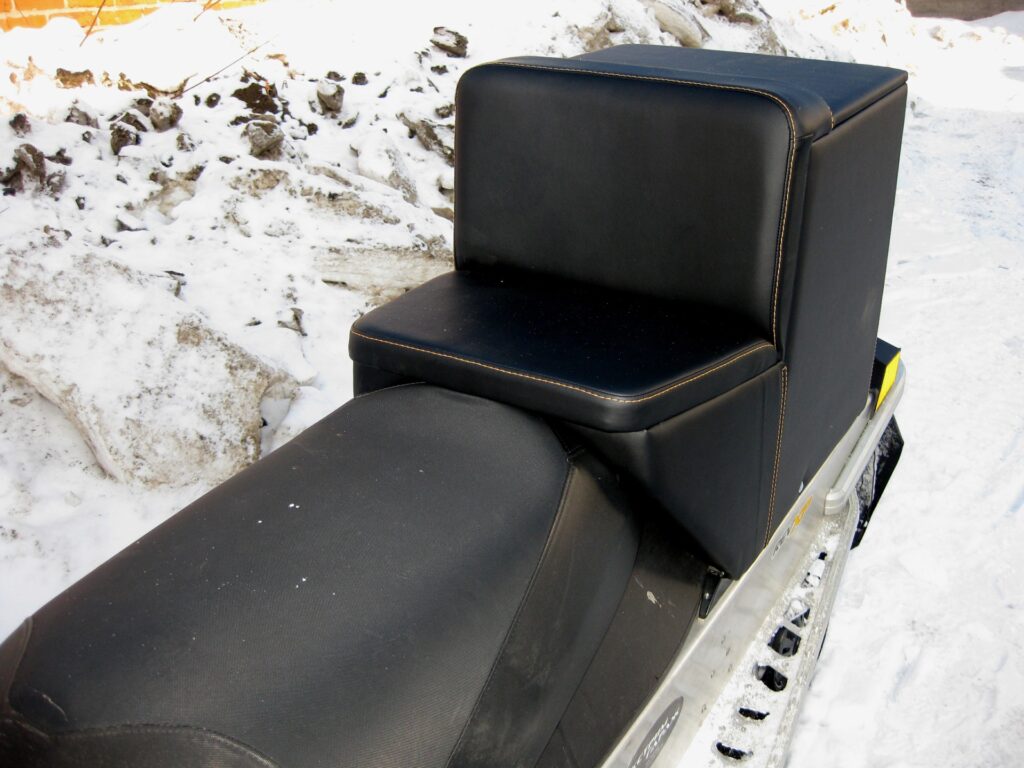

• мягкое сиденье нужной формы;
• дисковые тормоза;
• рулевую колонку;
• гусеничный механизм, состоящий из ленты и ролика;
• цепь для соединения двигателя и гусеницы;
• лыжи;

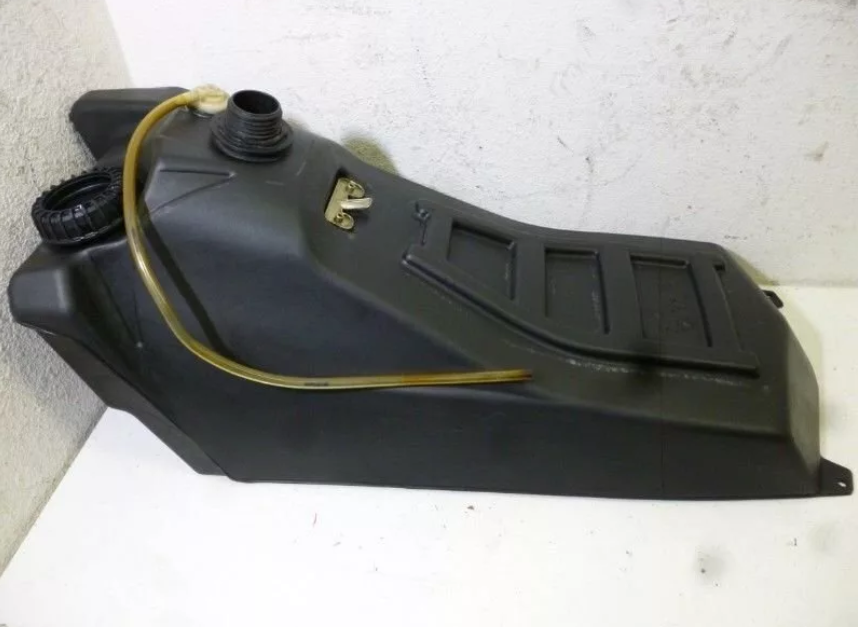

• топливный бак.

Отдельно взятые детали можно приобретать или делать самостоятельно. Каркас варится из профиля и листов. Для максимальной экономии можно создавать конструкцию без подвески, однако она будет крайне некомфортной в эксплуатации.

Среди инструментов, которые потребуются для работы: сварочный аппарат, отвертки, гаечные ключи, молоток, трубогиб (если рама будет создаваться из труб), болгарка. Желательно обеспечить себя всем необходимым заранее. Если по ходу работ будут возникать трудности, можно приобрести недостающие детали или инструменты.

Мягкое сиденьеГусеничный механизмЛыжиТопливный бак

Второй вариант создания снегохода

Если в вашем арсенале имеется мотоблок, то очень, кстати, окажется его двигатель с 6-ю лошадиными силами. Для передвижения устройства понадобится иметь гусеницы.

Приобрести специальный установочный мотоциклетный набор можно на специализированных сайтах, которые посвящены теме создания снегохода своими руками. Благодаря такому оборудованию любой мотоцикл легко превращается в снегоходную машину.

Данный комплект, включает гусеничный двигатель с двумя гусеницами и сменную лыжу, устанавливаемую на место переднего колеса. Поскольку опорная площадь гусениц составляет не более 120 кг, то они являются отличным вариантом для портативного снегохода.

На следующем этапе устанавливается мотоблочный двигатель, сиденье и разборная передняя часть. Для достижения большей устойчивости снегохода необходимо использовать спереди две лыжи.

При изготовлении разборной рамы используются трубы размером 25*25 и 50*50 мм. Сиденья для снегохода можно взять от небольшого скутера, а руль – от велосипеда. Для обеспечения удобства во время движения 20-ти км двигатель со сцеплением целесообразно установить на быстросъемную платформу. Использование в конструкции рамы самодельного снегохода труб и колесных вилок от старых велосипедов позволит получить поворотные стойки.

Как видите, не так уж и сложно создать своими руками снегоход из мотоцикла.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Устройство снегохода

Самодельные снегоходы устраиваются на гусеничном ходу. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:

• С цельной либо переломной рамой.
• С жёсткой либо амортизированной подвеской.
• С двигателем от мотоблока либо от мотоколяски.

Для рулевого управления используются короткие лыжи. Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:

1. Подбор двигателя, расчёт рамы и ходовой части.
2. Сборка рамы точечной сваркой.
3. Устройство рулевого управления.
4. Установка двигателя в проектное положение на временное крепление.
5. Проверка конструкции на устойчивость к опрокидыванию.
6. При успешной проверке — капитальная сварка рамы, установка двигателя.
7. Установка приводной системы, мостов.
8. Сборка и установка гусениц.
9. Монтаж деталей кузова.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Чертеж и материалы

Чертеж должен создаваться, исходя из индивидуальных запросов и собственных возможностей

При создании необходимо особое внимание уделить габаритам изделия и каждого отдельного элемента. Также можно воспользоваться готовыми проектами самодельных снегоходов на гусеничном ходу с двигателем от бензопилы или мотоцикла

Точный список необходимых материалов и инструментов определится после составления чертежа. Среди вещей, которые обязательно потребуются при создании снегохода своими руками, выделяют:

• стальные листы, трубы или деревянные бруски;
• мягкое сиденье нужной формы;
• дисковые тормоза;
• рулевую колонку;
• гусеничный механизм, состоящий из ленты и ролика;
• цепь для соединения двигателя и гусеницы;
• лыжи;
• топливный бак.

Отдельно взятые детали можно приобретать или делать самостоятельно. Каркас варится из профиля и листов. Для максимальной экономии можно создавать конструкцию без подвески, однако она будет крайне некомфортной в эксплуатации.

Среди инструментов, которые потребуются для работы: сварочный аппарат, отвертки, гаечные ключи, молоток, трубогиб (если рама будет создаваться из труб), болгарка. Желательно обеспечить себя всем необходимым заранее. Если по ходу работ будут возникать трудности, можно приобрести недостающие детали или инструменты.

Мягкое сиденьеГусеничный механизмЛыжиТопливный бак

Снегоход из мотокультиватора – особенности изготовления

Снегоход – это незаменимое транспортное средство, которое станет особенно полезным для жителей северных регионов. С его помощью можно преодолевать высокие снежные сугробы и участки с обледеневшим покрытием. Из-за высоких цен на большинство моделей снегоходов, их покупку могут позволить себе далеко не все желающие. Оптимальным выходом станет сборка техники из культиватора. Для этого не нужно покупать дорогие материалы и оборудование, а вся работа отнимет не более одного дня.

Сегодня культиватор есть почти у каждого владельца земельного участка. Весной, летом и осенью техника исправно служит фермеру, однако зимой она простаивает без дела. В этот период ее двигатель можно использовать для изготовления самодельного снегохода.

Чтобы собрать снегоход из культиватора, двигатель последнего должен обладать достаточной мощностью. Помимо этого мотор должен быть оборудованным тягово-сцепным устройством, органами ручного управления. К примеру, всеми этими узлами оснащен мотор культиваторов Нева, Салют, Zirka. При их производстве используются качественные японские детали. Кроме того, их двигатели довольно просты в ремонте и обслуживании. Подходящие для сборки снегохода моторы представлены на фото.

Все эти двигатели работают под контролем систем принудительного воздушного охлаждения

Это крайне важно для их интенсивного использования. В результате применения моторов от этих культиваторов, фермер сможет собрать надежный снегоход с мощностью не менее 7 л

с., а также солидным запасом крутящего момента. Такое транспортное средство будет способно перевозить двух человек, или одного водителя с грузом, весом не более 50 кг.

Какие понадобятся инструменты

Самодельный снегоход используется для спортивных занятий, туристических прогулок, хозяйственных работ. После определения назначения агрегата основную схему можно немного изменить.

Необходимо приготовить для работы следующие инструменты и материалы:

• аппарат для ручной сварки;
• специальную маску и рукавицы;
• болгарку;
• ножовку по металлу;
• комплект напильников;
• трубогиб;
• трубы рамные;
• кронштейны, хомуты и другой крепеж;
• мелкие детали;
• дрель;
• гаечные ключи;
• хомуты;
• тиски;
• колеса.

Чтобы сэкономить деньги, многие детали и запчасти делают самостоятельно. Чтобы лучше представить для себя конструкцию самоделки, можно использовать советы знакомых с опытом, готовые схемы, специальную литературу, чертежи, фотографии.

Размеры деталей рассчитать нужно с особой точностью

Очень важно изучить чертежи. С их помощью определяется порядок монтирования элементов снегохода

Посмотрите видео, где показана самоходная машина, созданная на базе мотоблока.

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

1. Не проваливаться в снег.
2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

• опоры в виде полозьев, колес или гусениц для удержания веса конструкции с пассажирами на поверхности снега,
• двигатель с редуктором, передаточным устройством и топливным баком,
• движители, толкающие конструкцию вдоль поверхности снега,
• рулевое устройство, изменяющее вектор взаимодействия со снегом для поворота,
• рама, на которую монтируются все узлы.

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов Буран или любых инструментов и средств передвижения с мотором скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

( 1 оценка, среднее 4 из 5 )

Инструкция по сборке снегохода

Для создания качественного снегохода на пневматике сначала вам необходимо задуматься о системе принудительного воздушного охлаждения. Для ее создания всего лишь нужно надеть на коленный вал специальный удлинитель со шкивом в два ручья. От этого устройства вам необходимо отвести ремни к генератору и двум крыльчаткам вентилятора для обеспечения вращения.

Эти несложные операция вы быстро сможете осуществить своими руками. Далее можно переходить к созданию устройства топливного насоса, его лучше разместить сверху привода крышки насоса для масла, топливный насос необходимо присоединить к валу масляной конструкции. Емкость для топлива лучше всего использовать объемом в 30 л, ее необходимо подвесить под рамой от кузова, возле задней части моста. Отличным вариантом топливного насоса станет устройство от ЗАЗ-965А.

Дальше вам необходимо установить фильтр и карбюратор. Воздушный фильтр также можно позаимствовать от ЗАЗ-965А, а в качестве карбюратора подойдет К-127. Завершающим этапом конструкции станет установка зубчатого венца, его необходимо посадить на маховик, используя переходник. Не забудьте укрыть самодельный снегоход капотом, для этого отлично подойдет оцинкованный стальной лист. Своими руками вы можете создать и другие элементы для пневматики, колеса для нее тоже могут быть самодельными. Напомним, что для этого вам понадобится:

• камеры с низким внутренним давлением (можно использовать колеса от тракторной тележки);
• каркасные диски (размеры необходимо подбирать индивидуально);
• бандажи от транспортных лент.

Зная всю последовательность действий и инструкцию конструирования снегохода, вы быстро и легко сможете сделать бюджетное транспортное средство для заснеженных дорог!

На гусеничном ходу

Гусеничные опоры применяются чаще других, одновременно выполняя функцию движителей. Причина в высоком КПД и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя устойчивость и маневренность. Существует несколько вариантов того, как своими руками сделать гусеницы для снегохода:

• из транспортерной ленты,
• из покрышек грузовика,
• из приводных клиновидных ремней.

Поперек транспортерной ленты надо прикрутить болтами распиленные вдоль оси пластиковые или ПВХ трубки не больше дюйма в диаметре.

С таким легким аппаратом может справиться даже ребенок.

Старые покрышки колес грузовика с зимним протектором тоже можно использовать в качестве гусениц, если отрезать от них боковины. Поперечины им не нужны, а вот обметать края леской с шагом в сантиметр придется, иначе покрышка быстро разлохматится.

Приводные ремни, так же, как транспортерную ленту, нужно оборудовать грунтозацепами. Несколько параллельных ремней, от 2 и больше, соединяют между собой поперечными прочными грунтозацепами, прикрепляя их к ремням заклепками или с помощью винтов. Расстояние между соседними зацепами должно равняться шагу ведущей звездочки.

Гусеницы из транспортерной ленты или ремней часто усиливают цепью, что увеличивает надежность и долговечность движителя.

В таких снегоходах легкость сочетается с надежным приводом.

Одна из разновидностей гусеничных снегоходов это мотособака, которая получила название по сходству с упряжной собакой для нарт. В ущерб маневренности была облегчена конструкция, тяговое усилие также увеличилось. Зато это самый эффективный механизм буксировки по снегу.

Для смены направления нужно прикладывать значительные усилия со смещением центра тяжести мотособаки.

Основные размеры для сборки двухместного снегохода, указанные на чертеже, помогут сделать езду комфортной. Остальные размеры будут зависеть от наличия запасных частей, схемы сборки.

При движении дискомфорт от встречного ветра ослабляют, установив мотоциклетное стекло и брызговики для ног. Но полностью закрыться на таком транспорте от холодного ветра невозможно. Для комфорта нужна полностью закрытая кабина, а значит вырастет вес и потребуется более мощный двигатель.

Снегоход с автомобильным двигателем предназначен для длительных поездок на большие расстояния. При теплоизолирующем материале кузова поездка сравнима с комфортом легкового автомобиля.

А самый простой способ достижения комфорта это просто поставить заднеприводный автомобиль на широкие опоры вроде лыж, гусениц или пневматических колесных камер, а также пустить привод штатных колес к снегоходным движителям и прикрепить переднюю лыжу к рулевой сошке.

Нелишним будет при изготовлении предусмотреть сменную схему замены колес на лыжи и обратно, если использовать для переделки запасные детали.
