Мотороллер «вятка»

Вятка МГ-150П

В середине 1950-х годов на советских заводах, ранее производивших стрелковое оружие, началось освоение массового производства ряда народнохозяйственных товаров. Среди них была и новинка советского потребительского рынка – мотороллеры класса 150 см3, разработку которых начали конструкторы Вятско-Полянского машиностроительного завода (ВПМЗ) совместно со специалистами ЦКБ мотоциклостроения Серпуховского завода. Отсутствие опыта и сжатые сроки выпуска опытных образцов привели к тому, что разработку начали не с нуля. Прототипом для советского мотороллера послужил культовая итальянская «Vespa» 150GS.

Так же, освоение производства мотороллеров было усложнено отсутствием подходящего оборудования. В связи с чем, в первый год выпуска крупногабаритные штампованные детали несущего корпуса Вятки изготавливал «Южмаш» – предприятие, выпускающее ракетно-космическую технику и другую высокоточную продукцию (г. Днепр, Украина).

Первые серийные мотороллеры ВП-150 «Вятка», оснащенные двигателями мощностью 4,5 л.с., сошли с конвейера ВПМЗ в 1957 году. Удобное, практичное, дешевое (стоимость «Вятки» в начале 1960-х годов составляла 350 рублей против 465 рублей за ковровский 175-кубовый «Восход» или 350 рублей за минский 125-кубовый мотоцикл М-10) транспортное средство быстро нашло своего покупателя. А неприхотливость Вятки к используемому топливу – применялся как низкосортный бензин – А-66, так и А-72 – простота ее эксплуатации расширили круг поклонников мотороллеров. Как любой другой мотороллер «Вятка» имел ряд преимуществ перед мотоциклами. Так, после поездок обувь и брюки мотоциклиста оставались чистыми, конструкция машины позволяла свободно ездить на ней женщинам, удобным было переключение передач вращающейся левой ручкой на руле, так же удобной была замена поврежденной камеры в шине (без разбортовки покрышки). Среди минусов «Вятки» был слабый свет фары и не всегда надежно работающий кикстартер. Чего нельзя сказать о тормозах! Тормозной путь у «Вятки» при скорости 30 км/ч до полной остановки составлял 6,1 метра, в то время как минскому мотоциклу требовалась – 6,25 м, а ковровскому – 7,2 м).

Осенью 1959 года, после модернизации, увеличения мощностных и скоростных показателей, расширения модификационного ряда, различные варианты «Вятки» были представлены широкой общественности на выставке «Мотоциклы и мотороллеры», проходившей в Московском Политехническом музее. Так. Наряду с базовым роллером ВП-150 можно было увидеть:

мототакси ВП-150ТГ с пассажирским сиденьем и двумя управляемыми колесами, расположенными впереди;

цистерну МГ-150Ц для транспортировки 300 литров жидкостей (воды, керосина, автотракторных масел), в полевых условиях могла применяться в качестве заправщика сельхозмашин;

грузовой мотороллер МГ-150П с бортовой платформой и задним откидным бортом;

самосвал МГ-150С, оснащенный металлическим штампованным кузовом, опрокидывавшимся, назад, предназначавшийся для перевозки до 250 кг сыпучих;

модель туристского типа МГ-150 Т — «Турист», оснащалась открытым кузовом и 2-3 местным пассажирским сидением, и предназначался для осмотра достопримечательных мест, а также использовался на курортах, в домах отдыха, так же в качестве такси в южных городах.

В середине 1960-х годов конструкторы серпуховского завода завершили разработку нового перспективного мотороллера В-150М, первая партия которых была произведена уже в декабре 1965 года. На протяжении следующего года завод производил параллельно обе модели ВП-150 и В-150М. В конце 1966 года выпуск «Вятки» ВП-150 был завершен, если не брать в расчет единичных мотороллеров, собранных из имевшихся машинокомплектов в начале 1967 года.

Итак, история Вятки ВП-150 исчисляется 10 годами производства, с 1957 по 1967, и 290 467 единицами выпущенных мотороллеров.

В музее представлен мотороллер «Вятка» МГ-150П.

Техническая характеристика

Число мест1
Грузоподъемность250 кг
Габаритные размеры2250х1300х1010 мм
Колесная база и колея1650х1155 мм
ДвигательБензиновый, карбюраторный, одноцилиндровый, двухтактный с возвратной продувкой
Рабочий объем148 см3
Мощность5,5 л.с. при 4000-4500 об/мин
Масса285 кг
Максимальная скорость35 км/ч
Расход топлива5 л/100км

«Вятка-Электрон»

В 1965 году была разработана новая модель на базе «Вятка 150». Мотороллер назвали «Вятка-Электрон». От предшественницы он отличался новым корпусом с менее округлыми обводами, удлиненной базой, передней длиннорычажной вилкой и более компактными амортизаторами. При этом мотороллер «Вятка-Электрон» сохранил двигатель в прежнем виде, но форсированном до мощности в 6 л. с. По причине удлиненной базы пришлось сделать промежуточную цепную передачу, которая стала частью задней рычажной подвески. Цепная передача закрывалась герметически, чтобы в нее не попадали ни пыль, ни грязь в дождливую погоду.

Серийный выпуск новой модели начался в 1967 году, а устаревший мотороллер «Вятка 150» в том же году был снят с производства. Новая модель сразу завоевала популярность у молодежи. Быть владельцем красивой сверкающей машины считалось престижным. Экономичный двигатель мотороллера работал бесшумно, а полная заправка бензобака обходилась в сумму, не превышающую один рубль.

В 1973 году мотороллер «Вятка-Электрон» модернизировали, мощность двигателя увеличилась и составила 7 л. с., при этом расход топлива остался прежним – 3,1 литра на 100 километров пробега. Изменился дизайн корпуса. Но главным и самым эффектным результатом рестайлинга мотороллера стала установка электронного бесконтактного зажигания. В СССР это был первый случай использования перспективного устройства. Однако у всякой новинки есть свои положительные и отрицательные стороны. В случае отказа электроники владелец мотороллера не мог самостоятельно разобраться с проблемой и вынужден был искать специальные службы или частного специалиста для устранения неполадок. Таким образом, предполагаемое преимущество часто оборачивалось нареканиями. Но в целом мотороллер «Вятка-Электрон» был востребованным средством передвижения.

Появление

Экономика СССР постепенно восстанавливалась после войны, и к середине 50-х годов перед руководством встал вопрос об обеспечении рынка удобными в эксплуатации и доступными транспортными средствами. Приказ о разработке мотороллеров от Миноборонпрома СССР вышел в 1956 году. На создание транспортного средства выделялось небольшое количество времени – всего полгода – после чего мотороллер должен был выйти в массовое производство. Именно поэтому конструкторы решили взять за основу выпущенный в 1955 году в Италии мотороллер Vespa 150GS. Уже осенью 1956-го были готовы первые образцы, а в следующем году производство ВП-150 «Вятка» было полностью налажено.

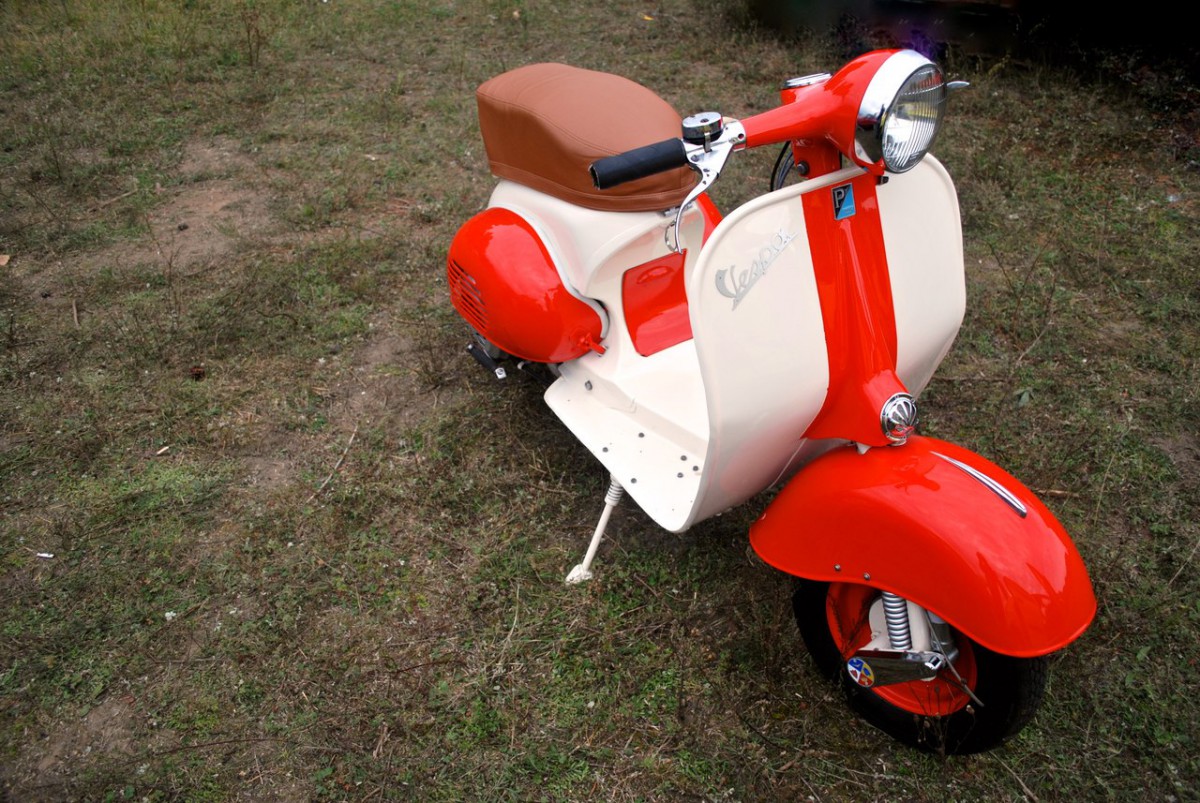

Советская копия итальянской Vespa

История этой модели достаточно туманна и неоднозначна, однако существует наиболее похожая на правду версия, в которой утверждается, что Вятка ВП 150 была скопирована с итальянского мотороллера Vespa GS 150. На это указывают практически все факты, и в принципе, нельзя сказать, что это плохо, поэтому расскажем чуть-чуть о Vespa. Данный мотороллер был спроектирован по завершению второй мировой войны. В Италии существовал концерн под названием Piaggio, который и принялся за разработку и производство этого транспорта. И стоит сказать, что мотороллер Vespa принялся потребителями очень горячо, и буквально в первые месяцы продаж приобрел большую популярность. Уже через год Vespa GS 150 начал производиться и в других странах, купивших лицензию на его производство у итальянского концерна Piaggio.

Трехколесные модификации

Осенью 1959 года, на выставке “Мотороллеры и мотоциклы”, проходившей в Политехническом музее Москвы, были представлены различные трехколесные версии “Вятки”. Двигатель на всех моделях размещался посередине, вращение передавалось на задние колеса через конический дифференциал, а затем на задние ведущие колеса.

Мотороллер “Вятка” в таком варианте широко использовался в сфере доставки продуктов по городу. Всего выпускалось три варианта: модель МГ-150Ф, с закрытым кузовом, МГ-150 с открытой платформой и МГ-150С с кузовом самосвальным. Все модификации имели грузоподъемность 250 килограммов. Скорость передвижения не превышала 35 км/час.

Особенности модели

Итальянский оригинал – Vespa 150GS фирмы Piaggio – подразумевался как легкое городское транспортное средство, предназначенное для поездок по ровным дорогам Европы. В СССР же Вятка ВП-150 эксплуатировалась населением как полноценное транспортное средство.

Жители сельской местности отмечали, что при медленном движении по неровным, разбитым дорогам двигатель мотороллера не перегревается. Это было возможно благодаря использованию в его конструкции принудительного вентиляторного охлаждения двигателя. Также отмечалось, что Вятка ВП-150 не издает много шума: максимум – 80 децибел.

В конструкции использовался карбюратор с одним жиклером. Топливо подается самотеком из 12-литрового топливного бака под сидением по гибкому резиновому шлангу; увеличить его подачу можно с помощью вращения правой ручки руля, а полностью перекрыть – с помощью краника в нижней части бака. Для ВП-150 можно было использовать и бензин марки А-66. Расход топлива на 100 км составлял 3,1 л на скорости примерно 50 км/ч.

Мотороллер ВП-150 «Вятка» мог разогнаться до неплохой для того времени скорости – 70 км/ч, но динамика оставляла желать лучшего: до 60 км/ч Вятка разгонялась за 13 секунд. Зато трогание с места было мягким и плавным.

Коробка передач использовалась трехступенчатая, тогда как у Vesp’ы было 4 ступени. Между тем, корпус отечественной модели был изготовлен из более толстых металлических листов, за счет чего она была тяжелее на несколько килограммов и длиннее на несколько сантиметров, чем её зарубежный прототип. Мотороллер был рассчитан максимум на двух человек.

Низкое расположение самых тяжелых элементов конструкции сделало мотороллер очень устойчивым и маневренным. Нужно отметить, что двигатель «Вятки» был немного смещен относительно центра, но это никак не сказывалось на его равновесии.

Были также и чисто косметические отличия:

  • Замок зажигания расположен на руле, на Веспе он был установлен на корпусе фары;
  • Круглый спидометр, тогда как в «оригинале» он был овальным;
  • Шильдик с надписью, располагавшийся на щите;
  • С 1960 года на крыло переднего колеса модели размещали небольшой красный флаг с изображенной на нём звездой;
  • Имелись специальные крючки, на которые можно было повесить шлем или сумку.

На что смотреть при выборе?

  • Первоначально определите свои потребности.Более легкий скутер лучше справится с ездой по городу, тяжёлый по трассе – меньше сносит ветром.
  • Агрессивнымводителям подойдет покупка более дорогого, но и более надежного варианта – бюджетный мопед быстрее приходит в износ.
  • Если вы плохо разбираетесьв технике и вам плевать на шум, то двухтактный двигатель ваш очевидный выбор.
  • Японцы обойдутся вам дорожекитайцев, но будут гораздо неприхотливее из-за своего качества и большего ресурса работы двигателя.
  • Прочитайте

История автомобиля

Мотороллер был найден в деревенском гараже в 2020 году, приобретен за 10 тысяч рублей.

Все запчасти и узлы оригинальные.

Первая модель мотороллера Вятско-Полянского машиностроительного ВП-150 образца 1957 года была удачной во всех отношениях, в основе ее лежала конструкция итальянского мотороллера Vespa, модернизированные, лицензионные и поддельные варианты которого выпускаются в разных странах и пользуются спросом до сих пор. Однако в Советском Союзе 60-х годов сочли итальянский прототип «устаревшим». Также возникли опасения, что в случае экспорта вятских мотороллеров, итальянская компания предъявит претензии за нарушение авторских прав. Таким образом, уже в середине 60-х годов был разработан полностью новый мотороллер «Вятка» ВП-150М. Он отличался от «Вятки» первого поколения новым кузовом, удлиненной колесной базой, длиннорычажной передней вилкой толкающего типа. Двигатель остался прежней конструкции, но был форсирован с 5,5 до 6 л. с. Поскольку расстояние между двигателем и ведущим колесом увеличилось, в трансмиссии появилась промежуточная цепная передача, кожух которой служил одновременно рычагом задней подвески. В серию новая модель пошла в 1967 году — к 50-летию Великой Октябрьской социалистической революции. Ставшую классической моделью первую «Вятку» в тот же год сняли с производства.

В 1973 году кузов мотороллера модернизировали, мощность двигателя увеличили еще на одну лошадиную силу. Но главной изюминкой обновленной модели стала первая в стране серийная система электронного бесконтактного зажигания, мотороллер даже получил название «Вятка-Электрон». Впрочем, та же модель известна и под другой маркой — «Вятка-3».

Судьба «Электрона» оказалась несчастливой. В середине 70-х он еще пользовался спросом, но к концу десятилетия популярность мотороллеров в СССР начала резко снижаться. Жителям крупных городов стали доступны автомобили, в том числе недорогие и подержанные. Обитатели деревень и маленьких городов предпочитали отечественные мотоциклы, а молодежь окончательно сделала выбор в пользу чехословацких мотоциклов «Ява» (Jawa). В конце 70-х годов базы «Спортторга», через которые реализовывалась вся мототехника, оказались затоварены непроданными мотороллерами. В результате, в августе 1979 года завод в Вятских Полянах был вынужден снять с производства «Электрон», история мотороллеров «Вятка» оборвалась. Через несколько лет после распада СССР, в конце 90-х годов, Вятский завод предпринял попытку выпускать 50-кубовые скутеры «Стриж», скопированные с модели восточногерманской фирмы Simson.

Технические характеристики

Число мест — 2. Колесная база — 1300 мм. Двигатель — бензиновый, карбюраторный, одноцилиндровый, двухтактный. Рабочий объем — 148 куб. см. Мощность — 7 л. с. при 5000 об/мин. Масса — 120 кг. Максимальная скорость — 80 км/ч. Расход топлива — 3,1 л/100 км.

Мотороллер «Вятка 150-ВП» — советский транспорт, разработанный в 1957 году и выпускавшийся Вятско-Полянским машиностроительным заводом. Прототипом является итальянский мотороллер «Веспа 150GS» выпуска 1955 года. В то время лицензионное соглашение было необязательным, и мотороллер «Вятка» был просто скопирован с «Веспы» по соглашению сторон. Однако советский производитель в процессе производства обязан был ссылаться на итальянский аналог.

Силовая установка

Двигатель мотороллера «Вятка» одноцилиндровый, двухтактный обладает следующими характеристиками:

  • Рабочий объем – 148 куб./см.
  • Степень сжатия – 6,7.
  • Диаметр цилиндра – 57 мм.
  • Мощность – 5,5 л. с.
  • Ход поршня – 58 мм.
  • Крутящий момент – 3800 оборотов в минуту.

Зажигание мотороллера «Вятка» – контактное магнето с ручной регулировкой зазора и опережения подачи искры. Свечи использовались стандартные, мотоциклетные А16. У такой системы зажигания был один существенный недостаток: от постоянного высокого напряжения контакты пригорали. В одной вольфрамовой пластинке вырабатывалось углубление, так называемая «каверна», а у другой контактной пластины в процессе работы двигателя образовывался бугорок, который приходилось периодически счищать.

Карбюратор мотороллера «Вятка» – диффузорный с одним жиклером ограниченного диапазона действия. Заслонка приводилась в движение тросиком от правой вращающейся ручки руля. Топливо в карбюратор поступало самотеком из бензобака, расположенного под сиденьем. Краник, размещенный в нижней части емкости, соединялся с карбюратором гибким шлангом из бензостойкой резины. Диаметр просвета шланга достаточный для беспрепятственной подачи горючего. Поступление топлива можно было перекрыть, повернув ручку краника. Карбюратор оснащался специальным штоком на крышке поплавковой камеры, предназначенным для подтопления поплавка перед запуском двигателя в холодную погоду. При нажатии на шток открывался свободный ток бензина, смесь обогащалась, и мотор запускался.

Конструкция ходовой части представляет собой сварную раму, объединенную с несущим штампованным кузовом. Корпус удобной компоновки позволял водителю с достаточным комфортом расположиться за рулем. Мотороллер «Вятка» идеально подходил для любителей не быстрой езды. На двухместном сидении легко размещались и водитель, и пассажир. Сзади сиденья находился небольшой кронштейн-багажник, на котором можно было расположить сумку с вещами или какой-либо небольшой груз. Ниже багажника был смонтирован плафон стоп-сигнала, а еще ниже – кронштейн с номерным знаком. И завершал весь этот «ансамбль» резиновый брызговик с рельефной надписью «ВПМЗ», аббревиатурой завода-производителя.

Владельцы мотороллера отмечали такой существенный недостаток, как перегрев мотора. Расположение двигателя не позволяло воздуху циркулировать в той степени, которая необходима для эффективного охлаждения. К тому же моторная ниша плотно закрывалась кожухами с обеих сторон. С левой стороны – это стационарный багажник округлой формы, а с правой – съемный кожух, прикрывающий все механизмы двигателя. В этом колпаке были прорезаны продольные пазы, призванные обеспечивать доступ воздушных масс, но их было недостаточно. Многие водители мотороллера снимали правый кожух, чтобы открыть доступ встречному потоку воздуха, но такие действия пресекались автоинспекцией.

Другие изменения в конструкции «Тулицы»

Одним из недостатков ранее выпускаемых тульских машин была не очень прочная рама. Проектируя мотороллер «Тулица», этот момент конструкторы попытались исправить, усилив ее еще одной трубчатой поперечиной и двумя косынками.

Кроме того, поменяла свое место и боковая подставка, «перекочевав» с правой стороны на левую.

Коснулись преобразования и глушителя, теперь он был закреплен в двух местах через специальные резиновые прокладки, что значительно уменьшило уровень шума и повысило его ресурс.

Не обошлось без преобразований и в колесах: их ступицы были объединены с тормозными барабанами, изготовленными из сплава алюминия, применение которого снизило массу колеса и ускорило теплоотдачу. Благодаря этому процесс торможения стал эффективнее.

Обод остался по-прежнему разъемным, только теперь к барабану он крепился шестью болтами, а не четырьмя, как ранее.

Чтобы обеспечить более надежную подачу топлива, бак «Тулицы» оснастили простейшей системой наддува, благодаря которой в емкости с горючим создавалось избыточное давление, и бензин уже под напором подавался в карбюратор.

Восстановление мотороллера Вятка «Электрон», 70 годов.

Хочется поделиться результатом работы и рассказать про очередной, нетривиальный проект за который мы взялись по настойчивой просьбе хозяина этого «гадкого мото-утёнка». По сути, нам нужно оживить то, что давно покрыто тленом и начинает уходить в небытие. И этот «тлен» имеет название мотороллер » Вятка-электрон «, легендарная мототехника советского периода. Позволю себе краткий экскурс в историю. В 60е годы мотороллеры были довольно популярны во всем мире. Не обошла эта мода и СССР, который лихо скопировал свои первые модели мотороллеров с зарубежных моделей. В нашей стране существовало всего два производителя подобной техники и один из них Вятско-Полянский Машиностроительный , на котором был налажен выпуск более легких мотороллеров «Вятка», слизанных с итальянских Vespa. В 1974 году, завод стал выпускать мотороллеры Вятка «Электрон», но с двигателем мощностью 7 л.с. и электронным зажиганием. Теперь все предпочитают китайские или японские скутеры с вариаторами, а советских мотороллеров на дорогах практически не видно. А ведь эта техника обладает своей исторической ценностью, и водить ее не менее приятно, чем классические автомобили.

Но судьба «Электрона» оказалась несчастливой. В середине 70-х он еще пользовался спросом, но к концу десятилетия популярность мотороллеров в СССР начала обвально снижаться. Жителям крупных городов стали доступны автомобили, в том числе недорогие подержанные. Обитатели деревень и маленьких городов предпочитали отечественные мотоциклы, а молодежь окончательно сделала выбор в пользу чехословацких мотоциклов «Ява» (Jawa). В конце 70-х базы «Спортторга», через которые реализовывалась вся мототехника, оказались затоварены непроданными мотороллерами. В результате, в августе 1979 года завод в Вятских Полянах был вынужден снять с производства «Электрон», и история мотороллеров «Вятка» оборвалась.

Хорошо, что есть коллекционеры и энтузиасты с помощью которых детища советской мотоиндустрии обретают новую жизнь, а нам в свою очередь приятно осознавать, что мы имеем непосредственное отношение к этому процессу. Ведь реставрация авто и мототехники задача мега сложная и не всегда благодарная.

Собственно в таком виде он к нам и поступил, как видно на фото, мотороллер имел оригинальный окрас в бело-голубых тонах

Естественно. что перед началом работ мотороллер нужно полностью разобрать и провести дефектовку

После разбора определяем неисправность узлов, которые в последствии будут подлежать замене и ремонту.

После осмотра, нужно понять на сколько коррозия повредила поверхность детали и если металл сохранил свою толщину, приступать к кварцевому пескострую.

Между делом, демонтируем все хромированные детали и везём их на гальваническое покрытие хромом.

Свежеотпескоструенные детали, ждут своей очереди на подготовку к грунтованию и окрасу

выравниваем поверхность корпуса, без шпаклёвки в этом случае не обойтись)

Грунтуем, вышкуриваем и ждём очереди на покраску. Как я упоминал ранее, оригинальную окрас решили не сохранять. Владелец решил полностью изменить цвет и концепцию нанесения декоративных элементов окраса.

Пока занимались черновыми работами, подоспели хромированные детали Весь цикл окраса и сборки я описывать не буду, ибо это долго. Поэтому опишу основные этапы, а это.частичная сборка отремонтированных или приобретённых узлов. Покраска, включающая все циклы подготовки деталей. Окончательная сборка аппарата, регулировка и подгонка всех узлов, проверка работоспособности всех механизмов и электрооборудования.

Ну и в заключении, представляю вашему вниманию итог работы над этим «гадким мотоутёнком» !))

Реставрация это серьёзное мероприятие требующее не только денежного финансирования, но и упорства и терпения.

И зачастую бывает, такой марафон выдерживают не все желающие.

Сидение было перешито красную кожу

После полного перешива сохранили оригинальную анатомию и мелкие элементы.

Замене подверглись только ручки руля, так как в процессе их долгой эксплуатации они не выдержали испытание временем.

Все переключатели и одометр оригинальные

Многие сходят с дистанции столкнувшись с проблемами описанными выше. Однако наше терпение и усердие в реализации этого проекта, было вознаграждено восхищением заказчика и его отличной оценкой нашей работы !) Не забываем подписываться на наш страницу в инстаграм, там вы найдёте много интересного !;)

«Вятка» как транспорт обслуживания

По заявке ВДНХ на заводе разработали модель мототакси ВП-150Т, где ведущие два колеса располагались впереди и были управляемыми. Кроме водителя, находившегося сзади, на переднем сидении размещалось два человека. Миниатюрное транспортное средство вызывало живой интерес у публики и пользовалось спросом у посетителей Выставки народного хозяйства.

Чтобы прокатиться на мототакси от одного павильона до другого, многие даже согласны были отстоять небольшую очередь. Стоимость проезда была символической. Мототакси особенно радовало детей, которые просили родителей прокатиться еще и еще. Да, собственно, мама с папой тоже были не прочь проехаться на столь необычном транспорте.

Мототакси было изготовлено в количестве 50 экземпляров.

Технические характеристики

У последователя «Туриста-М» был более мощный двигатель. «Тулица» стала мощнее на две лошадиных силы. И опять, как и в случае с предыдущей моделью, такого параметра удалось достичь благодаря повышению степени сжатия от 7.8 до 9.3.

Увеличению мощности двигателя способствовала и трехканальная, более совершенная продувка в цилиндре. Но повышение этой технической характеристики приводило к повышенным тепловым нагрузкам. Для того чтобы сохранить нормальный режим работы, мотороллер «Тулица» получил новую головку цилиндра, имеющую развитые боковые ребра, и центральное расположение свечи.

Интересно, что увеличение и степени сжатия, и соответственно, мощности не повлияло на топливную экономичность и не потребовало перехода на более высокооктановую марку бензина. Мотороллер «Тулица» по-прежнему работал на АИ-76. Его вместо роликового стал игольчатым. Тем самым конструктивно была повышена вдвое долговечность коленчатого вала. В результате двигатель мотороллера «Тулица», обозначающийся в техпаспорте как «Т-200А», получил мощность от четырнадцати до шестнадцати лошадиных сил.

Сцепление тоже изменилось в лучшую сторону. Благодаря дополнительной паре дисков — ведущего и ведомого, а также встроенному демпферу оно стало надежнее. Конструкторы также смогли сделать раму у мотороллера «Тулица» несколько жестче, чем у предшественника.

Боковая подставка, исходя из недовольств пользователей, была перенесена с правой стороны на левую. Глушитель на мотороллере «Тулица» стал крепиться к кузову в двух точках с помощью резиновых прокладок. Тем самым был ощутимо снижен шум и повышена его долговечность.

В январе 1978 года с конвейера тульского завода им. Рябикова сошел новый мотороллер «Тулица» (фото ниже).

Правда, новым его можно назвать только номинально, по сути, это была модернизированная модель «Туриста-М». Даже внешне их различить довольно сложно: дополнительные боковые жалюзи охлаждения двигателя и педаль кик-стартера, которая теперь располагалась снаружи, — вот, пожалуй, вся разница. Что же касается «внутренних» преобразований, то они в машине были действительно существенными.

Ходовая часть мотороллера Вятка ВП-150

Рама мотороллера ВП-150 – не разборная, состоит из штампованных деталей, соединенных между собой точечной электросваркой.

Передняя вилка служит для подвески и поворота переднего колеса. Состоит она из поворотной трубы 1, качающего рычага 6, силовой пружины 12 и гидравлического амортизатора.

В верхней части поворотная труба опирается на два радиально-упорных шарикоподшипника 2 и 3. К нижнему концу трубы приварены кронштейны. Кронштейны 4 служат для крепления амортизатора, кронштейн 13 – для крепления пружины 12 и грязевого считка 15.

Ось 8 качения рычага 6 размещена в игольчатых подшипниках 17. Силовая пружина с одного конца жестко прикреплена к кронштейну 13, а с другого конца она своими витками опирается на кронштейн 9, шарнирно соединенный с качающим рычагом.

Гидравлический амортизатор служит для гашения колебаний передней вилки. Устройство амортизатора показано на фото.

Принцип его действия заключается в том, что при сжатии пружины переднего плечо рычага и нижнее ушко цилиндра перемещаются вниз, при этом масло из корпуса 8 через клапан сжатия 7 перетекает в пространство между поршнем и дном цилиндра.

Одновременно в это же пространство начинает поступать масло из верхней части цилиндра через перепускные клапаны 4 поршня.

При обратном ходе рычага масло вытесняется через клапан 6 в полость между корпусом и цилиндром и в верхнюю часть цилиндра через перепускные клапаны поршня.

Сопротивление колебаниям рамы тем больше, чем меньше диаметр отверстий для перетекания масла и чем больше скорость перемещения колеса.

Задняя подвеска мотороллера ВП-150 рычажная. Поскольку мотороллер не имеет главной передачи, а его заднее колесо имеет привод непосредственно от вторичного вала 3 коробки передач, то элементом подвески является не только заднее колесо, но и весь силовой агрегат, размещенный на качающемся рычаге 1. Задняя часть рычага соединена с пружинно-гидравлическим амортизатором 6, который в свою очередь шарнирно связан с рамой через кронштейн 9. пружина подвески 7 имеет бочкообразную форму. Гидравлический амортизатор 8 размещен внутри этой пружины. Работает этот амортизатор аналогично амортизатору передней подвески.

Колеса мотороллера ВП 150 не имеют отдельных ступиц. Ступица переднего колеса объединена с корпусом качающегося рычага передней вилки. Заднее колесо крепится на фланце, расположенном на шлицах наружного конца вторичного вала коробки передач.

Мотороллер ВП-150 снабжен ручным и ножным тормозами. Ручной тормоз – колодочного типа, действует на переднее колесо. Тормозной механизм состоит из двух колодок 27, надетых на конец оси 18 и стянутых пружиной 23. одним концом колодки опираются на раздвижной кулачок 21, который при торможении получает привод от рычага 10 и раздвигает колодки, а последние прижимаются к тормозному барабану 22, скрепленному с колесом.

Задний тормоз отличается от переднего только устройством привода. Задний тормоз приводится в действие ножной педалью, расположенной с правой стороны внутренней части рамы.

Отличия советского мотороллера от Vespa

Если Вятка ВП 150 является копией итальянского мотороллера Vespa, то ненароком назревает вопрос, в чем же уникальность этого скутера, чем он отличается от версии концерна Piaggio? Стоит сказать, что отличий действительно немного, и основные характерные черты Вятки прослеживаются именно во внешнем виде. Увидев фотографии этих двух мотороллеров, можно сразу же понять, где Vespa, а где советский скутер Вятка. Итак, поговорим о тонких моментах, которые не сразу бросаются в глаза, однако целиком выдают род модели.

Первое, это конечно надпись, располагающаяся на переднем щитке мотороллера. Вполне логично, что у Vespa и Вятки они разные. Второе отличие, сразу же выдающее модель Вятки, это красный флажок со звездой, который располагается на переднем крыле мотороллера Вятка ВП 150. Характерные отличия наблюдаются и в корпусе спереди, где находится руль. Фара несколько больше, чем на итальянской модели, а спидометр имеет круглую форму.

Также конструкторы выделили отдельное место для замка зажигания, чтобы ключ не мешался во время поездки. В мопеде Vespa замок зажигания располагается непосредственно в самой фаре, а в советской версии мотороллера он вынесен как отдельный прибор, что гораздо удобнее. Помимо всего прочего, можно ответить материалы, из которых сделан мопед Вятка ВП 150. Металл достаточно толстый, из-за чего мотороллер несколько тяжелее итальянского товарища, а именно на 7 кг.
