Настройка и регулировка клапанов на скутере

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

  • Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
  • Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
  • Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
  • Байк жёстко фиксируется на подножке или другими удобными способами;
  • Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Негативные последствия, возникающие из-за неправильной настройки клапанов

Толкатель на коромысле должен нажимать на клапан, но при увеличении теплового зазора он начинает бить по клапану, что становится причиной характерного звенящего стука при работе двигателя. Это может привести к ускорению износа важнейших элементов двигателя. Тарелка клапана начинает сильнее бить по седлу, что становится причиной появления дефектов на кромке седла и клапана. В условиях высоких температур поверхности кромок в местах мелких деформаций начинают обгорать, перестают плотно прилегать друг к другу. Теряется герметичность, раскалённые продукты сгорания прорываются сквозь клапан и разрушают поверхность кромок ещё больше. Происходит перегрев клапана, а в некоторых случаях начинают дробиться и седло, и сам клапан, мелкие фрагменты которых попадают в камеру сгорания, царапая поршень и стенки цилиндра.

При отсутствии теплового зазора в первую очередь страдает выпускной клапан. Цикл его работы растягивается, что приводит к перегреву и оплавлению его краёв. Если клапан перетянут, то он может вообще перестать закрываться. В процессе эксплуатации обычно происходит увеличение размеров теплового зазора, что и является причиной необходимости регулярных проверок этой величины.

Как настроить клапана на мопеде Альфа: инструкция

На мопеде Альфа стоит мотор — точная копия двигателя, производящегося Хондой уже много лет. Схема, отработанная годами, работает на Хонде Супе Каб, на моделях Манки, Горилла и Джазз. Над этим мотором ставили бесчеловечные эксперименты, наливая вместо моторного масла подсолнечное. Немного пахло жареными семечками, но мотор работал. Это видео очень популярно у владельцев любой техники, на которой стоит такой мотор. Китайский мотопром почти ничего не испортил. Если следить за состоянием мопеда в целом и мотора в частности, техника прослужит достаточно долго.

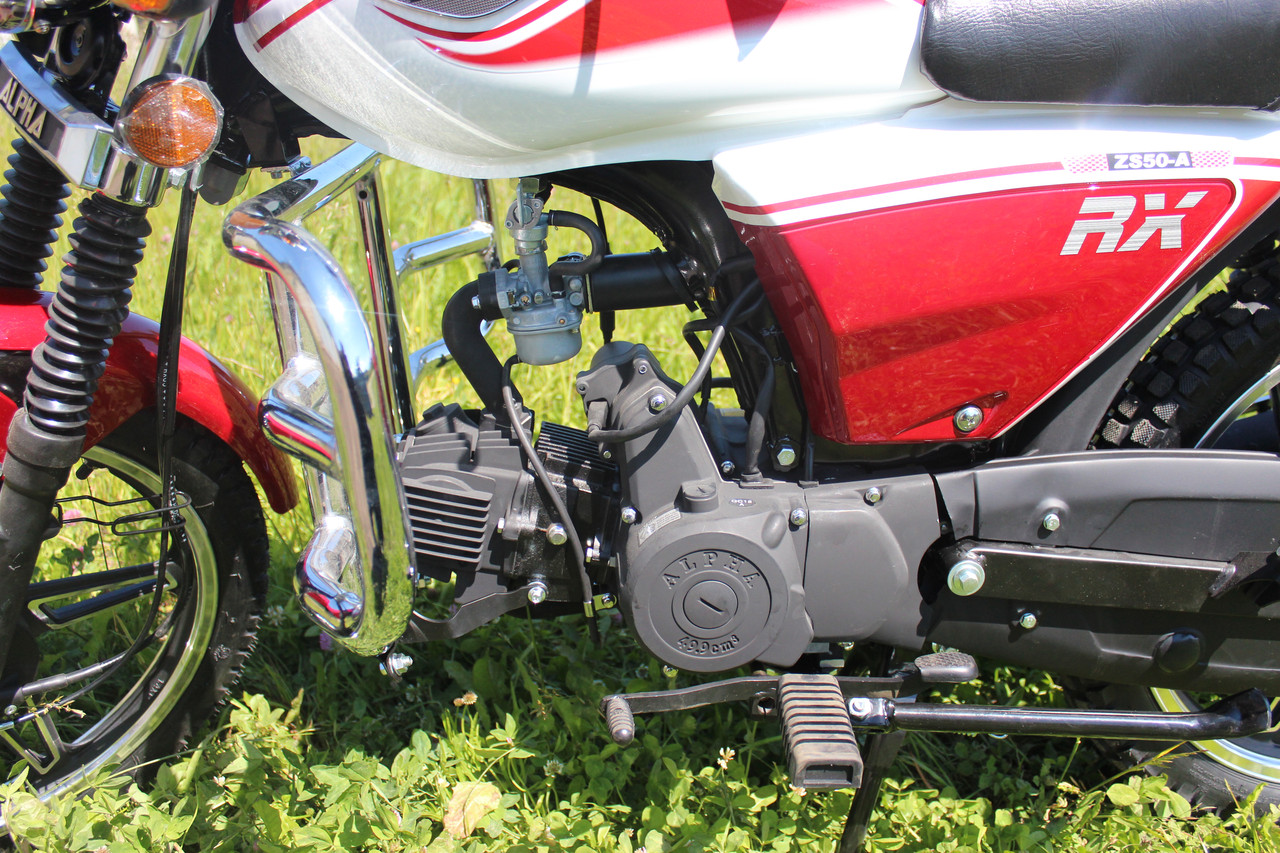

Внутреннее устройство двигателя мопеда Альфа

Правильное обслуживание двигателя

При покупке нового мопеда Альфа, через тысячу километров щадящего пробега необходимо поменять масло и сделать регулировку клапанов. Детали мотора притерлись друг к другу, лишнее соскребли и теперь можно выводить агрегат в нормальные рабочие режимы. Масло вполне подойдет и полусинтетическое, этот мотор не высоко оборотистый, а регулировка клапанов это необходимый пункт технического обслуживания любого мопеда и даже мотоцикла.

Что происходит в моторе?

Во время работы мотора происходит тепловое расширение всех деталей и клапанов в том числе. Если зазор в клапанах больше номинального, возрастут ударные нагрузки на весь газораспределительный механизм и, в конце концов, он выйдет из строя. При зазоре больше чем положено из мотора раздается такой грохот, что оставить это без внимания будет невозможно. Если зазор меньше, то клапана от теплового расширения просто зажмутся и перестанут открываться. Мопед не будет заводиться. Стоит один раз посмотреть видео с принципами работы четырехтактного двигателя, чтобы понять, как работает мопед и как его отрегулировать. Видео с процессом настройки мотора мопеда Альфа вы сможете снять сами.

https://youtube.com/watch?v=UMLraOKb-Fk

Инструменты для настройки

Итак, как настроить клапана на мопеде Альфа? Что для этого нужно? Нужно обеспечить доступ к механизму регулировки. В голове двигателя есть две небольшие шестигранные крышки, сверху, там впускные клапана, и снизу, к выхлопной трубе, там выпускные клапана. Регулировка впускных клапанов проще, все видно. Снимая крышки, не потеряйте резиновое кольцо, которыми они герметизируются. А чтобы отрегулировать выпускные клапана, если нет подъемника, будет удобнее мопед положить на левый бок. Понадобятся специальный четырехгранный ключ для регулировочного винта и ключ на одиннадцать для контргайки. Щупы для измерения зазора.

Как происходит регулировка?

Можно предварительно посмотреть какое-нибудь видео на эту тему. Зазор измеряется между верхней частью клапана и регулировочным винтом. Щуп берем тот, на котором написано «0,05». Ослабляем гайку, и, положив щуп под болт, четырехгранным специальным ключом регулируем зазор до тех пор, пока кончик болта не будет легко касаться щупа. Если щуп выходит с небольшим усилием, зазор меньший, чем надо.

https://youtube.com/watch?v=mdkHxdwbhMY

Первый раз достаточно сложно почувствовать необходимое усилие. И каждый раз, нужно будет заводить мопед, чтобы понять, как прошла регулировка. Но со временем навык наработается. Обычно на впуске у клапанов зазор меньше, чем на выпуске. Это связано с тем, что выпускные клапана больше греются от температуры выхлопных газов. Но в этом моторе зазоры одинаковые и просты для запоминания.

Дополнительный инструмент

В стандартном наборе инструментов к мопеду Альфа нет специального ключа, чтобы отрегулировать систему газораспределения мопеда. С этим вопросом принято обращаться к специалистам. Если есть в планах доскональное обслуживание своего мопеда, им стоит обзавестись. Еще в списке полезных ключей и приспособлений съемник генератора и корончатый ключ для отвинчивания корончатой гайки сцепления.

В обращении с любой техникой важна культура производства. Если не проводить все работы молотком и зубилом, мопед прослужит верой и правдой долгие годы.

https://youtube.com/watch?v=2VmCrIbXakY

Зачем настраивать клапана?

Очень многие «наездники», приобретая технику, мало интересуются ее потребностями, что приводит к быстрой поломке мотора. Роль клапанов – поставлять в камеру сгорания воздушно-топливную смесь и выводить отработанные газы. Они работают в условиях постоянного температурного воздействия, а как известно при нагревании металл начинает расширяться. Тепловое расширение, вместе с отклонением зазора приводит к тому, что клапан может закрыться не полностью и толкатель зажат или наоборот к слишком большому зазору между толкателем и клапаном.

Если впускной клапан имеет слишком большой зазор между толкателем, то камера сгорания меньше наполняется смесью и разбивается толкатель, а если выпускной, то ухудшается вентиляция цилиндра. В обоих случаях это чувствуется как потеря мощности и динамических характеристик мотора. Когда мы говорим про чрезмерный зазор, то в этом случае может увеличиваться расход, слышен характерный цокот.

То есть двигатель требует регулировки зазоров если:

  • плохо заводится;
  • не заводится;
  • глохнет на ходу;
  • заводится и глохнет;
  • увеличился расход;
  • снизилась максимальная скорость;
  • слышен цокот в месте газораспределительного механизма;
  • прошло 500 км после замены цилинропоршневой группы.

Регулировка клапанов

Настройки зазоров клапанов на скутере не является сложной работой, особенно когда есть инструкция. Для начала работы вам понадобится набор щупов, рожкових ключей, накидных головок и накидной ключ с квадратиком (как правило это ключ на 3.5). Это все что нужно для ремонта. Если у вас чего-то нет то одолжите у соседа или купить. Они вам еще пригодятся в недалеком будущем после очередного пробега в 4к км. Набор необходимых инструментов зависит от самого скутера, а также можно использовать имеющиеся инструменты. Мы будем использовать плоскогубцы, отвертку крестовую, головки ключей на 8, 9 и 13. Также мы возьмем щуп для установки зазора клапанов, нам нужно 0,05 и 0,1 мм.

Лучше всего проводить регулировку зазоров клапанов на скутере 4т утром, если на улице лето конечно. Поскольку скутер должен быть холодным. Но он не должен быть замерзшим, поэтому зимой желательно его немного прогреть.
Как правило, в большинстве мопедов конструкция ГРМ очень простая и имеет всего один розприделительный вал в головке двигателя. При такой конструкции клапана регулируются при помощи винтов. Именно для них и нужнен накидной ключ с квадратиком. Эти винты вкручены в конце коромысел и давят на торец стержней клапанов. Это маленькое расстояние между торцом регулировочного винта и торцом стержня клапана, и есть тепловыми зазором клапана.

Регулировка клапанов нужно если:

  • От прошлого регулирования мопед прошел 4000 км или больше.
  • С двигателя слышно посторонний шум (стук, звон).
  • Очень тяжело набрать обороты.
  • Сложно завести мопед.
  • Если мопед все-же завелся то постоянно глохнет.

Регулировка зазора клапанов на четырехтакных скутерах

Когда необходимо производить регулировку.

После первых 500 км пробега, далее – согласно таблице проф. работ (см. Руководство по эксплуатации, будет размещено у нас на сайте).

Мотороллер не заводится или заводится с трудом.

С трудом набирает обороты.

Мотор издает звенящий шум.

Внимание, не только неправильная регулировка клапанов может вызвать эти проблемы. Описание распространенных проблем, возможные причины возникновения и способы устранения будут опубликованы на нашем сайте

Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ!

Снимать сиденье осторожно, пластик хрупкий, особенно при низких температурах!

Возможно, после регулировки зазора потребуется настрйка карбюратора.

Перед снятием крышки головки цилиндра, желательно протереть двигатель. После снятия следить, чтобы посторонние предметы не попали в двигатель.

За возможный вред, вызванный неправильной регулировкой, автор статьи не несет никакой ответственности.

Ключи 9 и 8 мм (головки)

Щуп для установки зазора клапанов (нам понадобится 0,05 и 0,1 мм)

Шаг 1. Подготовительные работы.

Приготовте 3-4 баночки или другие емкости для шурупов, гаек и др. маленьких деталей. Так мы ничего не потеряем в процессе работы.

Снятие сиденья. Здесь нам понадобятся 10 мм торцевой ключ и отвертка. В багажном отделении находятся 4 гайки, которые необходимо открутить(две по бокам от замка сиденья и две на дне). Под резиновым ковриком для ног находятся 2 шурупа, которые мы тоже отвинчиваем (см фото).

Далее осторожно снимаем сиденье вместе с ящиком для шлема (багажным отделением). Под ним находится двигатель

Теперь мотор свободен и нам ничего не мешает.

Шаг 2. Крышка вентилятора.

Чтобы настроить клапана, мы должны найти верхнюю мертвую точку.

Для этого снимаем пластиковую облицовку вентилятора для генератора:

Откручиваем 2 гайки (М8) и два шурупа и снимаем облицовку:

Шаг 3. Крышка головки цилиндра.

Снимаем крышку головки цилиндра:

Для этого отвинчиваем 4 болта М10 и 2 гайки (гайками прикручена металлическая трубка). Теперь снимаем крышку и видим следующую картину:

Стрелками указаны клапана: вверху впуск, внизу — выпуск. До того, как мы начнем устанавливать зазор, необходимо найти ВМТ (верхнюю мертвую точку).

Шаг 4. Верхняя мертвая точка (ВМТ)

ВМТ — это точка, в которой поршень в цилиндре занимает верхнее положение. В данной статье я привожу метод поиска ВМТ с использованием рисок на роторе генератора. Конечно можно определить ВМТ по-другому, например по положению коромысел клапанов

Внимание: У четырехтактных скутеров существует 2 ВМТ!

На звездочке распредвала находятся 3 отверстия. Их расположение, показанное на фото соответствует ВМТ поршня, при котором закрыты оба клапана (то, что нам нужно).

На маховике генератора вибиты риски: T (ВМТ) и F (момент зажигания):

Риска T должна находиться напротив выступа, маркированного цифрой 1.

Чтобы совместить выступ и риску ВМТ, изпользуем торцевой ключ и вращаем вентилятор ПО ЧАСОВОЙ СТРЕЛКЕ до достижения ВМТ. Чтобы узнать, что это действительно ВМТ, легонько двигаем ключем, при этом коромысла клапанов не должны двигаться. Если они двигаются, то это не ВМТ, крутим вентилятор дальше, ПО ЧАСОВОЙ СТРЕЛКЕ, пока риска и выступ не совместятся.

Ну вот, мы нашли верхнюю мертвую точку, теперь можно приступить к регулировке клапанов.

Шаг 5. Регулировка / Проверка зазора клапанов.

Чтобы проверить зазор, берем щуп 0,05 мм и пытаемся просунуть его между клапаном впуска и регулировачным болтом.

Если это не удается (из-за отсутсвия или незначительного зазора) или зазор слишком большой, то ослабляем контрогайку М9 и крутим плоскогубцами или подходящим ключем болт настройки. По часовой стрелке – зазор уменьшается, против часовой – увеличивается. При этом держим щуп между клапаном и регулировочным болтом.

Щуп должен плотно сидеть между ними, так, чтобы щупом можно было двигать, но при движении на нем не должно оставаться царапин. Затягиваем контргайку, удерживая ключем или плоскогубцами болт настройки. После затяжки еще раз контролируем зазор.

Вот мы и настроили клапан впуска.

Тоже самое проделываем с клапаном выпуска. Доступ щупом к нему затруднен, но возможен. Зазор здесь должен быть 0,1 мм.

С настройкой клапанов покончено. Производим сборку в обратном порядке, ставим все части на место. (крышка головки, облицовка вентилятора, сиденье).

Смотрим, ничего ли мы не забыли. Все шурупы, болты, гайки соответственно затягиваем

С пластиком работаем осторожно! Может поломаться, особенно при низких температурах

Источник

Инструменты для регулировки клапанов

Для работы с мопедом «Альфа» понадобятся такие инструменты:

  • плоскогубцы – будут полезными для удержания крепежа в одном положении в процессе откручивания других элементов;
  • щётка для работы с металлом – она пригодится для очистки свечи от внешних накоплений;
  • ключ на 9 – потребуется для ослабления контргайки;
  • ключ на 17 – он необходим, чтобы открутить крышки клапанов;
  • ключ-шестигранник — он понадобится для проворачивания маховика. На указанном элементе присутствует метка, благодаря которой и настраивается «мёртвая» точка. Метка должна совпадать со стрелочкой на картере уже при разборе;
  • щуп – с ним осуществляет измерение зазоров. Стандартный размер для впускного и выпускного клапанов подойдет щуп на 0,05 мм, что соответствует правильной настройке.


Щуп для регулировки клапанов скутера

Каждый из указанных элементов есть в ящике с инструментами, особенно если для владельцев мопедов. Процедура настройки потребует всего несколько минут при должной сноровке и следовании инструкции.

Подготовка к работе

Для мелких деталей вроде крепежа надо приготовить пустую банку или коробку, чтобы ничего не потерять. Желательно, чтобы для каждого типа крепежа (различающего по диаметру) был свой отсек – так при сборе исключается неправильный монтаж деталей, лишний шум из-за неустойчивости фиксации и осложнения при езде после сборки.

Температура помещения должна составлять 18-25 градусов, так как при более низком значении будет некомфортно работать из-за ухудшенной чувствительности пальцев. В зимний период необходимо прогреть гараж до указанных значений. Другая причина – это характер самих зазоров. Они являются тепловыми, поэтому при ремонте и профилактике с другой температурой возможна неправильная настройка и ухудшение состояния двигателя в дальнейшем. Перед получением непосредственного доступа к мотору понадобится снять сидение и отложить его туда, где нет грязных деталей.

Как отрегулировать клапана на скутере 4т 50 кубов с мотором 139qmb

Убедившись, что все предварительные замечания учтены, можно перейти к процессу настройки:

  1. Разбирается сидение, демонтируется его верхняя часть, после чего скручивается целиком. Далее необходимо снять четыре гайки в самой нише, две гайки по разным сторонам от замка и ещё несколько гаечек, удерживающих и фиксирующих дно. Под ковром есть два болта, которые также следует выкрутить. После того, как будут сняты эти десять болтов, будет открыт доступ к двигателю.
  2. Регулировка клапанов предполагает выставления поршня в позицию ВМТ (верхняя мертвая точка), а следовательно, потребуется извлечь и решетку кулера. Для этого необходимо скрутить гайки на корпусе решетки, после чего открывается кулер.

  3. Следующим шагом станет демонтаж крышки, закрывающей все элементы клапана. Сама крышка обычно держится на четырех болтах, скрутив которые потребуется открутить ещё пару гаечек, фиксирующих трубу.
  4. Теперь перед нами откроется газораспределительный механизм. На корпусе будет видно несколько стрелок, указывающие выпускной (нижняя) и впускной (верхняя) клапаны.
  5. Далее потребуется найти такую позицию элементов, когда поршень будет расположен как можно ближе к клапанам. Все расчеты проводятся исходя от позиций меток на роторе генератора. Перед настройкой следует взглянуть на позиции отверстий на звёздочке распредвала —  необходимо, чтобы они были выставлены аналогично тому, как показано на изображении ниже.
  6. От распредвала переключаемся на ротор, где потребуется найти небольшую метку в виде символа “Т”. Отыскав нужную стрелку, установить параллельно ей выступ, как на фото ниже.
  7. Это положение соотносится с ВМТ поршня, но следует проявить внимательность — если ВМТ несколько, например, как на четырехтактных моторах, необходимо, чтобы все клапаны были закрыты, и отверстия звездочки раздающего механизма были в той же позиции, что и на фото выше. Чтобы выставить метку в нужную позицию, необходимо с помощью подходящего ключа поворачивать маховик по часовой стрелке, пока риска и выступ не совпадут. При этом если при движении ротора клапана двигаются, нужно прокрутить ротор ещё раз до метки «Т», до тех пор, когда клапана не перестанут двигаться.
  8. Следующим шагом будет собственно регулировка клапанов байка. Под рукой должен быть набор щупов, среди которых сразу потребуется 0.05-ый, который вставляется в люфт, как показано ниже. Можно ослабить контра-гайку, если щуп слишком легко проходит, или же, наоборот, не встает на позицию. Теперь, держа левой рукой щуп, правой нужно вращать болт регулировки. Лучше, чтобы щуп проходил в люфт с некоторым усилием. Фиксируя щуп в люфте, одна рука крепко держит регулировочный винт, а вторая затягивает контра-гайку. После остается только последний раз проверить люфт. Бывают случаи, когда зазоры сразу теряются, чтобы этого не произошло, потребуется повторить весь процесс снова, до тех пор когда люфт не будет ровно под щуп 0.05.  Те же самые действия проделываются и для регулировки клапана выпуска, но здесь уже используется щуп 0.1 мм.

  9. После того, как все клапаны настроены и затянуты, их работу необходимо протестировать. Проверка начинается с того, что вращается кулер. Сделав несколько оборотов, нужно опять выставить метку параллельно ВМТ, после этого два клапана должны находиться в закрытом положении. Наконец производится итоговое измерение люфта все тем же щупом под 0.05.
  10. После проверки начинается сборка всех элементов в обратном порядке. Рекомендуется потуже затянуть все болты, в частности, фиксирующие клапанную крышку. Это последний этап в процессе настройки клапанов на этом байке.

Наглядно о том, как отрегулировать клапана на четырехтактном скутере, смотрите в полезных видео:

Инструменты

  • Маленькие плоскогубцы или специальный ключ
  • Рожковый ключ на 9
  • Торцовый ключ на 14 или головка
  • Торцовый ключ на 8
  • Набор измерительных щупов желательно с шагом 0,02 мм

Освобождаем доступ к ГБЦ: в зависимости от модели скутера снимаем капот либо подседельную емкость. Отыскиваем там крышку клапанов, отворачиваем четыре болтика на 8 и снимаем ее с двигателя.

Крышка клапанов выглядит вот так. В моем случае, чтобы к ней добраться пришлось снять капот, седло и подседельную емкость.

После того как метка на генераторе совпадет с уступом на картере двигателя — проверяем в каком положении стал распределительный вал. Распределительный вал должен стать в положение, когда оба клапана будут закрыты. И становится он в это положение каждый второй оборот коленчатого вала так как вращается он в два раза медленнее.

Правильное положение распределительного вала определяется по его звездочке. Звездочка должна стать большим отверстием вверх, а маленькие отверстия и риски, которые возле них выбиты должны стать параллельно плоскости разъема крышки клапанов.

Это если в идеале, а на практике звездочка редко когда становится так как нам это нужно. И в этом зачастую виновата цепь — и распределительный вал начинает немного не догонять коленчатый вал. Если у вас звездочка стала немного криво, то по-большому счету — это ерунда. А вот, если она у вас стала ни пойми как, то эту проблему нужно очень быстро решить — иначе рано или поздно загнет клапана.

Еще раз контролируем, чтобы метка «Т» на роторе генератора стала напротив выступа, а звездочка распределительного вала заняла правильное положение. Отворачиваем на регулировочных болтах контргайки.

Выкручиваем немного регулировочные болты, просовываем между клапаном и регулировочным болтом измерительный щуп и не вынимая его — пальцами подтягиваем регулировочный болт, зажимаем регулировочный болт плоскогубцами и фиксируем его контргайкой.

После того как затяните контргайку — проверьте насколько легко ходит щуп. В идеале, щуп между клапаном и болтом должен перемещаться с едва ощутимым усилием.

  • Если щуп перемещается без усилия — ослабьте контргайку и подтяните немного болт.
  • Если щуп перемещается с трудом или окажется зажатым — ослабьте болт.

Газораспределительный механизм двигателя FMB 139

Механизм газораспределения двигателя FMB 139 оснащён распределительным валом, расположенным в головке цилиндра. Клапаны располагаются вертикально и V-образно и приводятся в движение при помощи коромысла, которое, в свою очередь, приводится в движение при помощи кулачков распределительного вала. Эта система очень похожа на ГРМ «Москвича» 412, только цилиндр всего один, а клапанов — два.

Распределительный вал приводится в движение при помощи цепной передачи. Она, в свою очередь, приводится в действие шестеренкой, расположенной на оси ротора генератора, которая является осью вращения коленчатого вала.

Регулировка зазоров клапанов мотоцикла

Регулировка зазоров клапанов необходима для продления срока работы головок и клапанов. Эти зазоры являются тепловыми и должны компенсировать расширение клапанов во время работы двигателя мотоцикла. Увеличение зазора приводит к резкому падению мощности, в результате неплотного закрытия, если же зазоры слишком малы – появится биение крышки клапана, что приведет со временем к разрушению корневого стержня.

Для того, чтобы понять наличие проблемы с зазорами, необходимо произвести запуск двигателя. Когда его детали еще не прогреты, можно услышать отчетливое характерное стрекотание в результате биения крышки клапана. Подтвердить ваши догадки сможет также отсутствие подобного звука при нагретом двигателе после поездки.

Зазоры клапанов мотоцикла Урал или любого другого необходимо проверять по регламенту, указанному в паспорте на техническое средство или инструкции. Согласно информации от производителя, каждые 3000 км или при эксплуатации транспортного средства сроком от 3 месяцев необходимо производить проверку зазоров или регулировку клапанов.

Рекомендации по работе с двигателем

При покупке транспортного средства «с рук» обязательно проведение указанных выше операций, так как старые хозяева обычно продают мопед «как есть», передавая всю ответственность за настройку новому владельцу и снижая стоимость. Помимо настройки клапана специалисты советуют менять масло и проводить очистку двигателя от продуктов горения и грязи, снижая уровень выбросов.

Если нужно сменить мотор полностью, то все операции и набор инструментов применим к аналогу из Honda Super Cub, так как «Альфа» является во многом копией указанного мопеда. В наборе инструментов, поставляемом с транспортным средством, отсутствуют названные элементы, поэтому нужно позаботиться об их приобретении заранее – еще до покупки мопеда.

Настройка зазора при холодном моторе рекомендуется не только из-за обеспечения безопасности рук, но и из-за свойств конструкции – в процессе эксплуатации клапан удлиняется. Категорически не рекомендуется настраивать зазоры без использования щупов, так как подобный метода неэффективен из-за того, что владелец фактически рассчитывает на счастливый случай.
