Обзор температурных датчиков на снегоходы

Принцип работы датчика

Принцип работы многих датчиков современного образца такой же, как и был ранее на советских снегоходах. Он заключается в следующем – под свечой зажигания было установлено кольцо, в котором размещалась термопара, ним же и считывалась «информация». Интересный факт, что на легендарных «Рысях» было предусмотрено заводское резьбовое отверстие прямо на цилиндре. Именно туда устанавливался индикатор.

На других моделях снегоходной техники необходимо просверливать отверстия в цилиндре для установки датчика. На новых снегоходах, которые находятся на гарантии – это не самый подходящий вариант. Снегоходы с «водянкой» подразумевают установку патрубка из металла (с резьбой), в который вкручивается сам датчик. Этот патрубок помещают в предварительно разрезанный шланг системы охлаждения. Таким образом, температура цилиндров снегохода будет постоянно под контролем.

Характеристика

Принцип работы датчика такой же, как во многих приборах, которые встречались еще на снегоходах советского производства. Устройство располагается под запальной свечой и представляет собой кольцо, конструкция которого включает термопару.

Элемент, определяя температуру, подает сигнал на прибор, который этот показатель контролирует.

С помощью цифрового датчика температуры можно измерить не только температурные показатели работающего двигателя, но также определить:

  • обрыв ремня вентилирующего устройства;
  • наличие снега в воздухоприемнике;
  • неисправность системы подачи топлива.

Последнее удается узнать посредством анализа разницы температур между цилиндрами. Также датчик способен указать на перегрузку двигателя и подсос воздуха в систему. Примечательно, что именно высокая температура становится причиной возникновения множества неисправностей

Поэтому владельцу снегохода следует принять во внимание этот момент

Характеристики датчика температуры:

  • диапазон работы – от +50 до +250 градусов по Цельсию;
  • погрешность – 2 градуса в ту и другую сторону;
  • возможность использования – на снегоходах с АКБ и без них;
  • габариты корпуса – в среднем 45х90 см.

В некоторых моделях присутствуют дополнительные элементы, обеспечивающие более надежную работу устройства.

В процессе эксплуатации датчик горит стандартным цветом, заявленным производителем. При резком изменении цвета владельцу техники стоит предпринять меры, так как датчик сообщает о приближении критической температуры.

Как улучшить охлаждение снегохода и снизить температуру цилиндров

Многие пользователи без задумки ответят, назвав общеизвестные требования: пропорция масла, регулировки карбюратора и зажигания, чистота двигателя и правильная манера езды. Эти факты неоспоримы. А что делать, если выполнение этих основ не обеспечивает необходимых параметров? Ответ как всегда прост — доработать систему охлаждения двигателя своими силами. Какие шаги, возможно, предпринять в этом направлении, будет понятно по мере прочтения статьи. Самый простой шаг — изоляция выхлопной системы теплоизоляционными материалами. Затея этой модернизации заключается в том, что бы воздух засасываемой системой принудительного охлаждения не прогревался за счет обогрева выхлопным коллектором. Дополнительно такой метод снижает шумность работы. Глушители снегоходов импортного производства, изначально в своем устройстве, имеют внутреннюю набивку из высокотемпературных материалов с высокой степенью поглощения звука

К такой модернизации следует относиться обдуманно, поскольку выхлопная система теряет возможность отдачи тепла во внешнюю среду и её внутренние части начинают испытывать температурные нагрузки, на которые не рассчитаны. В результате внутри глушителя начинают отгорать сегменты, которые впоследствии свободно перемещаясь, создают металлические звуки не свойственные работе снегохода. Тем не менее, в каждом отдельном случае длительность разрушения глушителя индивидуально и может длиться годами

Более правильным решением следует считать отдельный подвод воздуха к воздухозаборнику или применение теплового экрана от воздействия глушителя. Говорить об этом нет необходимости, все фотографии представленных ниже дают четкое представление о том, как это возможно выполнить. Встречаются снегоходы, на которых штатно имеется забор воздуха по специальному каналу — кожуху из внешней среды. Неоспоримо, что возможность прямого забора воздуха из уличного пространства способствует улучшению охлаждения двигателя и снижению температуры цилиндров

Следующий действенный шаг по улучшению охлаждения двигателя и снижению температуры цилиндров в целом — установка экрана между выхлопным коллектором и цилиндрами двигателя. Эта идея используется на импортных снегоходах чуть ли не с основания снегоходостроения в России

Задача такого экрана отсечь воздушный поток проходящий по цилиндрам и не дать ему дополнительно прогреваться, соприкасаясь с раскаленным выхлопным коллектором. На собранном двигателе выглядит это примерно так. Причем, как видно из фотографии, кожух охлаждения практически отсутствует в месте выхода выхлопного патрубка

Примерно с 2001 года похожее решение стали применять на двигателях снегохода Буран, устанавливая на внутренней части кожуха охлаждения делитель воздушного потока

В случае отсутствия такого решения на вашем снегоходе, настоятельно рекомендуем взять этот метод на вооружение, изготовить пластину и установить, вне зависимости от марки снегохода. Тем более что с недавних пор похожую конструкцию стали применять на заводе при сборке двигателей снегохода Тайга. Эффект конструкции очень заметен даже без использования электронных датчиков температуры двигателя. Особенно сильно снижается тепловое напряжение левого цилиндра, также сводится к минимуму, разница по температуре левого и правого цилиндров. В качестве примера самостоятельного использования этого метода может послужить фотография, представленная ниже, при этом часть кожуха охлаждения, выделенная желтым цветом, была удалена

Есть умельцы, устанавливающие на снегоход по две крыльчатки вентилятора. Метод весьма спорный, поскольку в теории работа двух крыльчаток однонаправленного вращения будет сопровождаться излишним воздушным завихрением — мешать друг другу. В практике исследования ни кто не проводил и увеличивается поток воздуха или ослабевает сказать не возможно

Последней значимой доработкой системы охлаждения, является увеличение оборотов крыльчатки вентилятора . Достигается это изменением размеров шкивов с одновременным применением нештатной размерности вентиляторного ремня. Для такой модернизации, как правило, необходимо обращаться к токарю и иметь возможность подбора вентиляторных ремней

С чего начать свой путь к снижению рабочей температуры двигателя, решать вам. Главное мы постарались доходчиво донести, что поле для деятельности имеется обширное. И только вам решать, оставить все как есть или улучшив охлаждение своего снегохода повысить его эксплуатационные свойства, а значит безопасность движения

Не забудьте поблагодарить автора, нажав кнопку рейтинг вверху страницы, или разместив ссылку на статью в сети интернет. Спасибо

Источник

Датчик температуры под свечу. Правильная установка на СНЕГОХОД

Снегоходы с воздушной системой охлаждения не имеют в стандартной комплектации датчика температуры двигателя. Однако это очень важный показатель, отслеживание которого позволит избежать перегрева двигателя. И как следствие предотвратить затратный по бюджету ремонт. Конечно, производителю техники выгодны большие объемы продаж запчастей и новых снегоходов в редких случаях, когда владельцу лень восстанавливать поврежденный перегревом двигатель. Для того, что бы избежать перегрева двигателя владельцы ставят на свои снегоходы датчики температуры двигателя. Бывают они двух видов с различиями по типу установки:

1. В виде проставки под свечу зажигания.

2. Установка термоэлемента непосредственно на блок цилиндров.

Первый тип самый распространенный и простой в установке. Однако он имеет существенные недостатки и таит в себе определенные риски. Во-первых, неаккуратная установка проставки под свечу зажигания может привести к нарушению герметичности камеры сгорания. А это в свою очередь может стать причиной прогара поршней и последующего дорогостоящего ремонта. Во-вторых, установка под свечу зажигания проставки неизбежно изменит высоту электрода в камере сгорания. А это в свою очередь изменит фронт распространения пламени при рабочем процессе. Как результат есть риск получить падение мощности, неполное сгорание топливо-воздушной смеси с последующим образованием нагара в камере сгорания. Нагар может вызвать неисправность лепестковых клапанов двухтактного двигателя.

Второй тип датчиков, устанавливаемый на блок цилиндров, имеет только один недостаток. Это инерционность. Теплопередача в металле происходит не мгновенно. Соответственно присутствует некая задержка. Т.е. в случае резкого увеличении нагрузки или роста температуры несколько секунд двигатель может продолжать работать в опасных режимах. Например, из-за внезапно образовавшегося подсоса воздуха происходит мгновенное увеличение температуры рабочей смеси. И начинается процесс перегрева который снегоходчик заметит лишь с опозданием. Этот же недостаток имеется и у проставок под свечи.

Есть ли способ обезопасить себя от перегрева?

Заметить перегрев до момента увеличения температуры двигателя и избежать необратимые процессы в камере сгорания? Хорошая новость заключается в том, что это возможно. Для того что бы предупредить перегрев необходимо контролировать не температуру блока цилиндров, а температуру выхлопных газов. До того как начался процесс перегрева датчик температуры выхлопных газов мгновенно покажет отклонения от рабочих параметров. Таким образом, снегоходчик имеет возможность не допустить необратимые последствия перегрева. Есть возможность остановить двигатель до начала разрушительного воздействия высоких температур.

Вывод очень простой. Измерение температуры любым датчиком температуры не дает гарантии защиты от пагубных последствий перегрева двигателя. Однако в любом случае наличие любого из датчиков лучше чем полное отсутствие информации о происходящем в двигателе. Тем не менее, лучший способ защитить себя от преждевременного капитального ремонта – установка датчика температуры выхлопных газов. Конечно это дорогостоящее решение. С достаточно трудоемкой установкой. Однако только датчик температуры выхлопных газов дает полную картину происходящего в двигателе вашего снегохода и позволит избежать гораздо более серьезных трат в будущем.

Если у вас нет вообще никакого датчика — ознакомьтесь с советами как избежать перегрева двухтактного мотора.

Источник

Обзор температурных датчиков на снегоходы

Контроль температуры двигателя крайне важен для моторов воздушного охлаждения. Особенно у двухтактных — значительно худшее по сравнению с четырехтактными двигателями охлаждение поршня.

Которое способно при перегреве от бедной смеси привести к прогару донышка поршня.

И если двухцилиндровый снегоход еще способен продолжать движение после этого некоторое время, то одноцилиндровый придется брать на буксир или бросать, идя за помощью.

Чтобы вовремя обнаружить признаки перегрева, служат индикаторы температуры двигателя. Большинство из них предусматривают не только яркую цифровую индикацию температуры, но и сигнализируют о перегреве как визуально, так и звуковым сигналом.

Температура может сниматься как с одного, так и с двух цилиндров.

А дополнительными опциями могут быть индикация оборотов двигателя и температуры окружающего воздуха.

Даже для сверхсовременных снегоходов с турбонаддувом есть тюнинговые решения наподобие KOSO X-2 Boost Gauge — индикатора давления наддува, состава смеси и многого другого.

ЦИТД и другие врианты контроля температуры цилиндров

Ratnik.

Активный участник

Я взял два варианта, сначало поставлю под свечу, после гарантии наверно просверлю, на сайте термико есть инструкция по установке и точками врезки.

Монтаж прибора контроля темпертуры двигателя на снегоходы типа «Буран» и «Тайга».

Рис.1 Рис. 2 Рис

3 Внимание: Толщина головок цилиндров ограниченна 22-24мм. Во избежание сквозного просверливания головок цилиндров, сверление необходимо производить аккуратно

Монтаж прибора контроля темпертуры двигателя ЦИТД 2-1на снегоход.

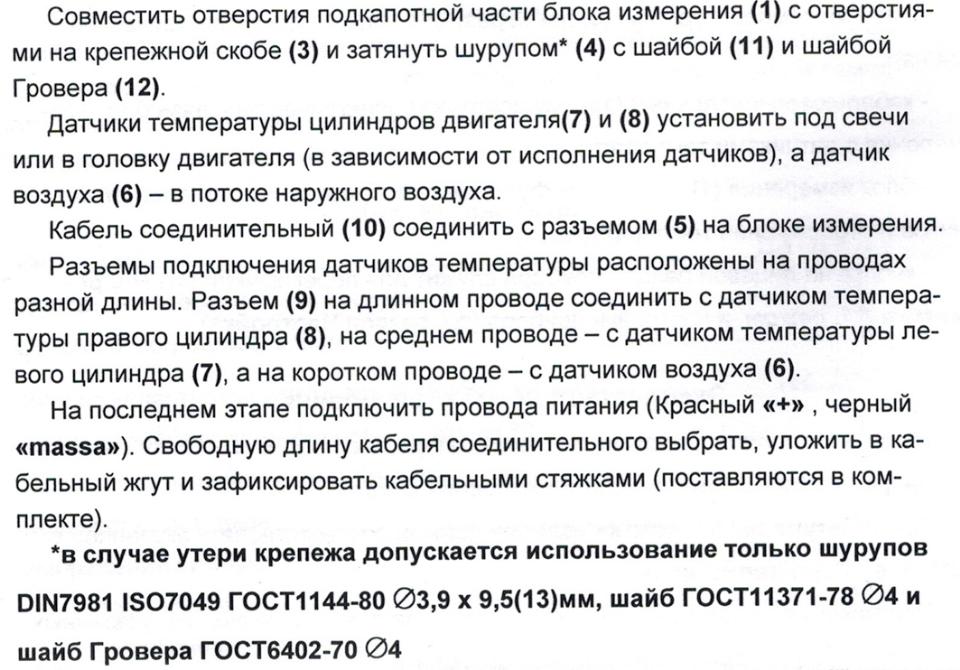

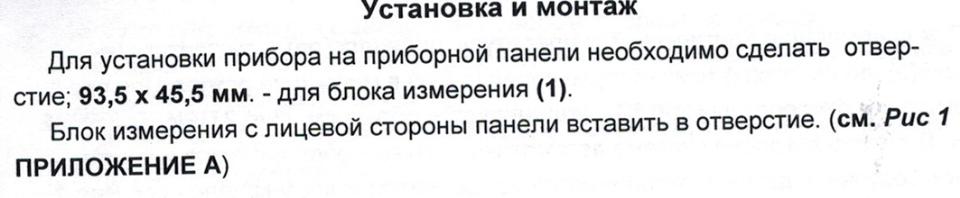

Для установки цифрового индикатора температуры двигателя ЦИТД-2-1 Необходимо, подготовить в приборной панели или капоте снегохода вырез размером 42.5Х92мм Рис.1Фото1. Установить ЦИТД 2-1 в подготовленное отверстие, с помощью боковых держателей зафиксировать прибор в панели. Проложить измерительный кабель в штатных креплениях электрической проводки. Подключить разъем измерительного кабеля к ЦИТД-2-1. Подключить вывод питания измерительного кабеля к бортовой сети снегохода, например: к габариту фары головного света или к проводам, на которых 12В появляется при включении зажигания. Примечание: Прибор имеет возможность питания как от переменного, так и от постоянного напряжения 12В. При подключении прибора к постоянному напряжению (+) красный (-)чёрный провод прибора. Установка датчиков температуры ТПТ3-6 для снегоходов «Буран и Тайга»: В головке цилиндров просверлить отверстие, (не сквозное. ) глубиной 19мм. в любом из четырёх рёбер жесткости крепления головки, на расстоянии примерно 12мм. от шпильки, таким образом, чтобы датчик был полностью утоплен в теле головки, и прижимная шайба шпильки не касалась кабеля датчика фото2-3. Для сверления использовать сверло диаметром 3.2–3.3мм. Далее заполнить подготовленное отверстие теплопроводной пастой (кпт8) и установить датчик в головку цилиндров. Для фиксации датчика используется керн. Фото3. Аналогично установить второй датчик в другую головку цилиндров. Третий, (воздушный) датчик закрепить на внутренней стороне переднего бампера фото 4. Установить кожух охлаждения. С помощью разъёмов состыковать датчики с измерительным кабелем. ТПТ 3-6Р Для снегохода «Рысь»: При установки датчиков температуры (рекомендуем) использовать штатные отверстия в головках цилиндров глубиной 20мм. и резьбой М6. Эти отверстия необходимо доработать, углубив отверстие на 6мм, используя сверло диаметром 3.5мм. Рис.2 Головку правого цилиндра, (для снегоходов старого образца) необходимо доработать таким образом, чтобы гайка датчика температуры левой головки не мешала установки правой головки. Для этого необходимо выбрать в головке вертикальный осевой паз глубиной 5мм. и шириной 15мм. (рис.3 – фото 6) . Установить правую головку цилиндров, заполнить штатное отверстие теплопроводной пастой (КПТ-8) и вмонтировать в неё датчик температуры. Аналогично установить левую головку цилиндров с предварительно установленным датчиком температуры. Третий (воздушный) датчик закрепить на внутренней стороне переднего бампера (фото 4). Проложить вывод термодатчика правого цилиндра так чтобы он вышел в технологическое отверстие кожуха охлаждения со стороны вариатора (фото 7). Закрепить кожух воздушного охлаждения. С помощью разъёмов состыковать датчики температуры с измерительным кабелем. Установка датчиков температуры ТПТ3-6У(под свечу): 1) Для установки термодатчиков необходимо, снять со свечей штатные уплотнительные кольца. 2) Одеть термодатчики на свечи таким образом чтобы коричневая плоскость оказалось внизу, установить свечи в штатные места головок. При затяжке свечей, не допускайте проворачивание шайбы термодатчика, так как ламели охлаждения на некоторых моделях снегоходов расположены очень близко к свече, и могут привести к обрыву кабеля датчика температуры.
