Советы по самостоятельной сборке прицепа для снегоходов

Аксессуары

Чтобы периодически заменять изношенные лыжи, могут понадобиться и другие аксессуары. Например, в комплект лыж может не входить специальный набор (кит) для установки новых.

Другой не менее важный атрибут — накладки для лыж. Они расширяют поверхность скользящей опоры, и их ширина в зависимости от модели начинается от 250 мм, длина от 1200 мм. С ними ваш снегоход будет ехать еще быстрее за счет высокой прочности конструкции и защиты от повреждений.

Правда, как правило, это плохо отражается на маневренности машины, но без них есть риск повредить более дорогие детали подвески о камни, пни или буреломы, скрытые под рыхлым снегом.

Наконец, выровнять накладку молотком и затянуть все гайки. В носовой части лыжу с накладкой стягивают болтом М8 через просверленное отверстие. Установка на зарубежные модели снегоходов может отличаться, поэтому всю техническую информацию о товаре предварительно нужно уточнять у производителей или дилеров.

Обычный прицеп против снегоходного

Многие думают использовать стандартный автоприцеп, чтобы перевозить на нем буквально все, включая снегоход. Но в реальности на коротком прицепе бортового типа вы не сможете нормально транспортировать подобную технику.

Это обусловлено несколькими факторами:

  • они не предназначены для снегоходов;
  • техника будет царапаться и ломаться;
  • величина платформы не соответствует габаритам самого снегохода;
  • отсутствуют специальные усилители;
  • снегоход может превышать разрешенную нагрузку на ось и колеса;
  • нет креплений и страховочных элементов, защищающих перевозимую технику и пр.

Запомните, что обычные прицепы для перевозки снегоходов категорически не подходят. Попытки переделать их или адаптировать под такие задачи закончатся провалом и необходимостью покупать уже не 1, а сразу 2 новых ТС.

Существуют определенные правила перевозки, которые предъявляют требования к автоприцепам. Если вы собираетесь на них возить снегоходы, тогда ТС должны:

  • иметь укрепленный трап;
  • обладать необходимой прочностью;
  • оснащаться кольцами для фиксации техники;
  • комплектоваться специальными механизмами, предотвращающими контакты и трение между 2 снегоходами;
  • иметь соответствующие размеры.

Некоторые покупают еще и специальные сани к снегоходу для перевозки людей. Интересная и увлекательная штука, скажу я вам. Незабываемые ощущения

Но тут важно соблюдать правила перевозки, чтобы на очередном маневре сани не занесло и не перевернуло. Безопасность превыше всего

Применение подката под мотоцикл

В настоящее время подкат под мотоцикла является очень важным атрибутом в жизни каждого мотоциклиста. Такое решение должно присутствовать в каждой мастерской, причём как в домашней, так и в специализированной, где проводятся сложные работы. С помощью подката можно проводить комплексное обслуживание и ремонт своего байка. К тому же такое приспособление может стать незаменимым и при ремонте автомобиля. Что касается двухколесных экземпляров, то его применяют при необходимости поднятия задней части для замены дисков или резины либо при проведении ремонта радиатора охлаждения. Если вы намерены ремонтировать мотоцикл самостоятельно, будьте внимательны при выборе подходящей модели подката.

Учитывая наличие подвижных колесиков такие конструкции можно свободно перемещать по территории мастерской, размещая их в конкретном месте. Что касается самого изобретения, то оно представляет собой специальную разновидность подъёмника для мотоцикла, но в отличие от классических моделей здесь отсутствует рабочий стол. Из-за компактных габаритов подкат подходит для небольших камер, куда ставят мотоцикл для покраски или сушки. Эксплуатационные сроки практически неограниченные, при этом какое-либо особое обслуживание необязательно.

Подъёмники для мотоциклов бывают двух основных типов — в зависимости от той части транспортного средства, которая будет подвергаться ремонту. Исходя из этого подкат бывает:

В большинстве случаев представители второй категории поставляются вместе с уникальным стендом и специальным адаптером, позволяющим свесить колесо и осуществить ряд ремонтных работ.

Чертежи

Опираясь на размеры самого снегохода, можно создать подходящий для него прицеп. Это первое, с чего стоит начать. Сделайте замеры габаритов своей техники либо подсмотрите их в руководстве по эксплуатации и в техническом паспорте.

В любом случае вам нужно знать габариты снегохода, чтобы на их основе выбрать подходящие габариты будущего прицепа. Сложно назвать конкретные цифры, поскольку они индивидуальны из-за широкого разнообразия продаваемых снегоходов.

Но если сделать прицеп шириной более 2 метров, это позволит транспортировать сразу два снегохода

Важно лишь убедиться, что грузоподъёмности хватит для эксплуатации под такой нагрузкой. Точно решить, какой прицеп будет лучше для перевозки снегохода, может только сам автомобилист

Ведь учитывается целый ряд нюансов.

Рекомендуется сопоставить габаритные размеры снегохода и непосредственно габариты заводского прицепа. По его образу и подобию можно создать собственную технику для перевозки.

К примеру, заводские автоприцепы, предназначенные для снегоходов, имеют такие внутренние размеры погрузочной платформы:

  • 3450х1370 мм.;
  • 3400х1350 мм.;
  • 3200х1400 мм.;
  • 3750х1370 мм.

Это соответственно длина и ширина.

Ваш чертёж должен основываться на нескольких параметрах:

  • размеры снегохода;
  • конструктивные особенности автомобиля;
  • существующие ограничения.

В плане ограничений стоит указать такие цифры:

  • Длина автоприцепа не может превышать 12 метров. Хотя в случае со снегоходами это не играет большой роли. Обычно такая техника заметно короче предельных размеров.
  • Общая длина автопоезда, то есть автомобиля и прицепа, не может превышать 18,35 метров.
  • Ограничение по высоте прицепа составляет 4 метра.
  • Ширина не может выходить за рамки 2,55 метров.

Отталкиваясь от представленных цифр и принимая во внимание габариты собственного снегохода, можно приступать к созданию чертежа для прицепа. При этом вовсе не обязательно выполнять чертёж самостоятельно

Сейчас существует множество готовых вариантов с достаточно универсальными размерами. Также есть разработки под конкретную снегоходную технику. Но и без чертежа приступать к работе не рекомендуется. Это могут сделать лишь специалисты с богатым опытом. Остальным же чертёж с точным указанием всех размеров нужен в обязательном порядке

При этом вовсе не обязательно выполнять чертёж самостоятельно. Сейчас существует множество готовых вариантов с достаточно универсальными размерами. Также есть разработки под конкретную снегоходную технику. Но и без чертежа приступать к работе не рекомендуется. Это могут сделать лишь специалисты с богатым опытом. Остальным же чертёж с точным указанием всех размеров нужен в обязательном порядке.

Подкат частичной погрузки своими руками

Время от времени, приходилось возить машины, которые были не на ходу, после ДТП, с неисправной тормозной системой и т.д. Именно по этой причине, решил сделать автоподкат для буксировки методом частичной погрузки, тем более себестоимость изготовления достаточно низкая, и места в гараже занимает не очень много. Заранее скажу, что изначально я не планировал писать какие либо отчёты, поэтому фотографий будет не так много, и они будут нести чисто обзорный характер, нежели информативный. И так, погнали.

Лет 6 назад я уже варил подкат из профильной трубы 50х50, арил без каких либо расчётов, просто на глаз, для крепление ступицы был использован кусок задней балки от ваз 2108 приваренный к профильной трубе.


этот чертёж я уже сделал по реальным размерам, после сварки самого подката


это уже в процессе эксплуатации


Первый недостаток моего подката, при погрузки автомобиля, центр тяжести был позади оси подката, из-за этого дышло поднималось наверх тем самым приподнимая заднюю часть автомобиля кверху

Так Подытожив, можно выделить несколько замечаний к моей конструкции: 1) Слишком большая погрузочная высота, очень трудно загнать машину. 2) Неправильное распределение центра тяжести над осью подката, центр тяжести был позади оси подката, из-за этого дышло поднималось наверх тем самым приподнимая заднюю часть автомобиля. 3) Поперечина, соединяющие колёса, была одна, при погрузки машины, подкат прогибался по центу и колёса подката становились домиком / \, из этого я сделал вывод, что лучше основную раму варить прямоугольником. 4) Слишком слабые аппарели (трапы). Они были сварены из уголка 32х32, который после нескольких раз эксплуатации согнулся.

В конце концов подкат был продан, и уехал из Питера куда-то под Великий Новгород.Спустя пару лет, у меня в метталоломе завалялась очередная задняя балка, я решил сварить ещё один подкат, так сказать провести работу над ошибками. Подкат специально делал не поворотным (т.к. это проще, и не разборным, т.к. опять же — этот проще, и я считаю — надёжнее.

В этот раз раму подката я варил уже прямоугольником, а погрузочную высоту подката сделал ниже, наварив проставки между рамой и куском задней балки.


процесс сварки рамы


Вот через такую конструкцию приварена часть балки к подкату, далее это всё усилено 3 мм железом (сделаны раскосы)

Примерно такая конструкция получается, на этом фото видно, как обварены места крепления балки к автоподкату

Эту конструкцию, опять же, я варил на глазок, без чертежей. Размер ниш для колёс был выбран таким образом, что бы туда помещались колёса от 13 жигулёвских, до больших 17.


Эксперементирую с высотой сцепки


Примерно, это будет выглядить так


Решено обваривать получившуюся конструкцию

поставил сцепную головку

Хочу сказать, что такая конструкция дышла и сцепной головки, в процессе эксплуатации, показала себя очень хорошо: ничего не заламывает, не скручивает, не изгибает. И высота сцепка получилось оптимальна, для буксировки за среднеразмерным кроссовером или для зацепа за каким-нибудь микроавтобусом.


Таким образом я её крашу в гараже


Сцепка собрана


Таким образом я храню её в гараже, места практически не занимает, закатить, без проблем, можно и в одиночку


Первое же испытание: погрузили тяжеленный Крайслер Вояджер без тормозов, пустая масса 2200 кг


Выявился ещё один конструктивный недостаток, не рассчитал места крепления стяжек, пришлось привязываться к тому что было)))

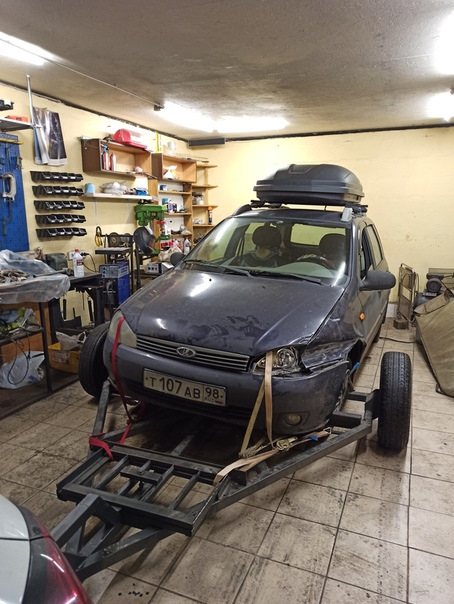

эксплуатация идёт полным ходом


Тут очень хорошо видно, каким образом обмотаны стяжки

Выявился небольшой просчёт, если буксировать машину с взорваным колесом, то 14 диск практически проваливается в нишу колеса. С другой стороны, для лучшей фиксации авто, колесо приспускаю где то до 1 атм., таким образом машина проваливается немного глубже в нишу для колеса. Вся сцепка сварена из профильной трубы 50х50, а трапы (аппарели), сварены из трубы 40х20, поставленной на ребро. На сегодняшний день, подкат эксплуатируется постоянно, нареканий к конструкции больше нет)

Вопрос стоимости

Назвать точную сумму, в которую может обойтись сборка самодельного автоприцепа, предназначенного для транспортировки снегоходов, очень сложно.

Всё зависит от того, какие комплектующие у вас есть, что предстоит покупать и какого качества будут те или иные составляющие.

Обычно считают, что самостоятельная сборка позволяет сэкономить в 2 раза по сравнению с покупкой заводского прицепа. Но это условно, поскольку иногда, учитывая все расходы, затраты на самоделку может превзойти стоимость аналогичного заводского прицепа.

Помимо расходов на комплектующие, запчасти, элементы подвески, придётся потратить деньги на сертификацию, прохождение лабораторных испытаний и пр.

Для примера: бюджетные прицепы от проверенных компаний стоят от 35-40 тысяч рублей. Но лучше сразу смотреть на модели стоимостью от 50-60 тысяч рублей. Есть модели с ценником 300-500 тысяч. А теперь думайте, покупать или делать своими руками.

Виды снегоходов и деталей к ним

Прежде чем покупать снегоход или сделать его самостоятельно, важно определиться, какую именно задачу он будет выполнять. Все машины этого типа разделяются на следующие виды:

  • горный;
  • туристический;
  • спортивный;
  • утилитарный;
  • детский;
  • мини-снегоход.

Как правило, различаются они друг от друга не только размером, но и шириной гусеницы, являющейся ведущей. Чаще всего на рынке представлены снегоходы с двумя лыжами впереди, которые крепятся к одной подвеске, она может быть рычажной или свечной.

Отличаются они друг от друга следующим образом: рычажная система создана для легкого управления, но в лесу она может сломаться от любого пня, свечная хуже в управлении, но гораздо более устойчива к ударам.

Среди российских снегоходов встречаются модели с одной лыжей впереди и с двумя гусеницами сзади. Такие машины подходят и для езды по трассе, и для маневрирования в лесу. Плохо, что при увеличении скорости они теряют управляемость. Модели различных производителей могут различаться диапазоном ширины и формой.

Заводские детали стандартно производятся из пластика с армированием. Есть также лыжи из металла.

Необходимые детали и комплектующие

Для сборки прицепа для снегоходов своими руками потребуется приобрести определённый комплект запчастей и материалов.

Основными из них являются:

  • лонжерон, созданный на основе металлического швеллера;
  • 3 поперечины (задняя, средняя и главная);
  • 2 кронштейна, необходимых для фиксации амортизаторов;
  • опора для заднего бампера;
  • дышло;
  • заводское сцепное устройство.

Сцепное устройство рекомендуется покупать от проверенного производителя. К нему предъявляются повышенные требования при проверке на соответствие в лаборатории для получения сертификата. Поэтому самодельные сцепные конструкции могут забраковать, и зарегистрировать такой автоприцеп не получится.

Дополнительно потребуется организовать тормозную систему. Вообще для прицепов категории О1 с полной массой до 750 кг. прицеп не требуется. Но для безопасности и эффективности лучше их установить. Делая прицеп категории О2, то есть с массой 750-3500 кг., установка инерционной тормозной системы будет обязательным условием.

Тут потребуется комплект, состоящий из:

  • кронштейна;
  • балки;
  • упора;
  • оси;
  • втулки;
  • косынки;
  • стойки;
  • главного тормозного цилиндра;
  • корпуса сцепного устройства;
  • болтов;
  • гаек;
  • прицепной рамы.

Это ориентировочный набор запчастей и комплектующих. В зависимости от конкретной ситуации, его можно уменьшить или расширить.

Выбор заводского подъемника

Первое, на что стоит обратить внимание при выборе подставки в магазине — это производитель устройства. Производитель должен сертифицировать свой товар, предоставить все гарантии качества на устройство

Заводские подъемники проходят ряд тестов на безопасность и эксплуатацию. Фирменная продукция должна соответствовать ГОСТам. Хорошие дорогие подъемники изготавливаются из качественных материалов с применением современных технологий

Поэтому очень важно правильно выбрать модель

Фирменные подкатки все чаще используются профессиональными гонщиками во всем мире. Наличие большого числа дополнительных аксессуаров позволяет значительно расширить возможности данных устройств и упростить работу с ними. Современный подъемник может эксплуатироваться одним человеком и позволяет поднять тяжелую заднюю часть, надежно ее зафиксировав.

Чертежи и габаритные размеры

Прежде чем приступать к изготовлению агрегата, необходимо детально изучить действующие образцы стендов для ремонта двигателей. Образец подбирается под насущные нужды автослесаря-любителя. Оценивается доступность материалов, размеры для удобства работы в небольшом гаражном помещении. Вес допустимой нагрузки рассчитывается в соответствии с типом двигателя, который предполагается ремонтировать.

По результатам исследования существующих конструкций, был разработан эскизный чертеж наиболее оптимального варианта кантователя консольного типа. Габаритные размеры на схеме даны в миллиметрах.

На эскизе обозначения D 60 и D 52 соответствуют диаметру 60 и 52 мм.

Какими бывают?

В старые добрые времена металлические лыжи штамповались тысячами и устанавливались практически на каждую модель, и на санях с рессорами дизайн лыж не был особенно важным. Уже много лет производители сотрудничают с различными поставщиками запчастей для обслуживания снегоходов, которые постоянно разрабатывают новые модели пластиковых лыж с улучшенными характеристиками.

Использование высокотехнологичных вариантов пластика позволяет лыжам изгибаться, чтобы не сходить с колеи.

Одни подходят только к какой-то одной конкретной модели с соответствующей маркировкой, а другие имеют более универсальное устройство для широкого применения. Эффективность зимней езды зависит от правильной конструкции и обеспечивает повышенную управляемость в любых условиях.

Вес каждой пластиковой лыжи составляет порядка 2 кг, ширина от 130 мм, длина от 1 метра. При этом опорная площадь составляет около 1 м2, что позволяет демонстрировать на удивление высокую проходимость в пухляке. Термопластик, из которого они изготовлены, обладает уникальными свойствами, большой гибкостью и способностью принимать на себя большую часть нагрузки при ударе.

Виды снегоходов и деталей к ним

Прежде чем покупать снегоход или сделать его самостоятельно, важно определиться, какую именно задачу он будет выполнять. Все машины этого типа разделяются на следующие виды:

  • горный;
  • туристический;
  • спортивный;
  • утилитарный;
  • детский;
  • мини-снегоход.

Как правило, различаются они друг от друга не только размером, но и шириной гусеницы, являющейся ведущей. Чаще всего на рынке представлены снегоходы с двумя лыжами впереди, которые крепятся к одной подвеске, она может быть рычажной или свечной.

Отличаются они друг от друга следующим образом: рычажная система создана для легкого управления, но в лесу она может сломаться от любого пня, свечная хуже в управлении, но гораздо более устойчива к ударам.

Среди российских снегоходов встречаются модели с одной лыжей впереди и с двумя гусеницами сзади. Такие машины подходят и для езды по трассе, и для маневрирования в лесу. Плохо, что при увеличении скорости они теряют управляемость. Модели различных производителей могут различаться диапазоном ширины и формой.

Заводские детали стандартно производятся из пластика с армированием. Есть также лыжи из металла.

Необходимые детали и комплектующие

Для сборки прицепа для снегоходов своими руками потребуется приобрести определённый комплект запчастей и материалов.

Основными из них являются:

  • лонжерон, созданный на основе металлического швеллера;
  • 3 поперечины (задняя, средняя и главная);
  • 2 кронштейна, необходимых для фиксации амортизаторов;
  • опора для заднего бампера;
  • дышло;
  • заводское сцепное устройство.

Сцепное устройство рекомендуется покупать от проверенного производителя. К нему предъявляются повышенные требования при проверке на соответствие в лаборатории для получения сертификата. Поэтому самодельные сцепные конструкции могут забраковать, и зарегистрировать такой автоприцеп не получится.

Дополнительно потребуется организовать тормозную систему. Вообще для прицепов категории О1 с полной массой до 750 кг. прицеп не требуется. Но для безопасности и эффективности лучше их установить. Делая прицеп категории О2, то есть с массой 750-3500 кг., установка инерционной тормозной системы будет обязательным условием.

Тут потребуется комплект, состоящий из:

  • кронштейна;
  • балки;
  • упора;
  • оси;
  • втулки;
  • косынки;
  • стойки;
  • главного тормозного цилиндра;
  • корпуса сцепного устройства;
  • болтов;
  • гаек;
  • прицепной рамы.

Это ориентировочный набор запчастей и комплектующих. В зависимости от конкретной ситуации, его можно уменьшить или расширить.

Разновидности устройств

Самым популярным видом считается платформенный подъемник. Он довольно мобильный и универсальный — позволяет обслуживать разные виды мотоциклов. Гидравлические применяются преимущественно для обслуживания тяжелых туристических мотоциклов и массивных чопперов. Такой подъемник устанавливается под раму мотоцикла и при помощи гидравлики поднимает его. Таким образом мотоцикл получается в подвешенном состоянии, что позволяет провести комплексное обслуживание и ремонт техники. Подкаты такого типа имеют множество регулировок и настроек, что позволяет их использовать для ремонта мотоциклов любого типа.

Использование подъёмника для ремонта вилки

Не секрет, что подъёмник переднего типа является полезным инструментом для восстановления вилки. Нужно понимать, что существующие адаптеры обладают разным диаметром, поэтому для конкретного мотоцикла необходимо выбрать подходящее решение. Передний подкат может использоваться для хранения машины в зимнюю пору. Конструкция характеризуется особой простотой в использовании и не нуждается в дополнительном обслуживании. Что касается эксплуатации, то она совсем несложная. Достаточно соблюдать некоторые правила и пошаговое руководство.

Подкаты для заднего колеса, например, L-образного типа, выполнены в виде регулируемого изделия, которое оснащено комфортной ручкой. Он может перемещаться по поверхности за счёт подвижных колес. Наличие фиксаторов способствует удерживанию колеса со всех сторон.

При выборе подходящего варианта обратите внимание на ширину зажима. Его определяет ширина колеса

Подобный подкат станет незаменимым решением для мастерских и ремонтных сервисов, где необходимо выдерживать нагрузки до 300 кг, распределяя вес по всей конструкции. Используя такое приспособление, вы сможете быстро смазать цепь или заменить её новой. Также вам удастся вывесить байк таким образом, чтобы подвеска получила максимальную разгрузку.

Покупка заводской модели

Перед тем как определиться с выбором конкретной модели, учтите популярность производителя и доверие к нему со стороны потребителей

Важно отдавать предпочтение тем предложениям, у которых есть соответствующие гарантии качества и сопутствующие сертификаты

Не секрет, что все заводские изделия предварительно тестируются на пригодность к дальнейшей эксплуатации, что обеспечивает максимальную безопасность, причём как и для мотоциклиста, так и для его двухколесного «зверя». Хороший подкат должен обладать сертификатом ГОСТ.

Предложения от проверенных компаний характеризуются превосходными эксплуатационными свойствами и повышенной надёжностью. Такие приспособления покупают профессиональные мотоциклисты, которым важна собственная безопасность и сохранность железного «друга».

К тому же уважающие себя бренды стараются идти в ногу со временем, поэтому постоянно внедряют передовые технологии в новых разработках, стремясь усовершенствовать существующие товары. Из-за высокой конкуренции в сфере выпуска новых подъёмников в продажу постоянно поступают интересные предложения. Многие из них по-настоящему надёжны и удобны и превосходят предыдущие разработки по функциональности и остальным характеристикам.

Особенности создания самодельного подъёмника

В настоящее время рынок подъёмников для мотоциклов переполнен множеством различных предложений. Однако из-за высокой цены далеко не каждый мотоциклист может позволить себе такую покупку. К тому же подобрать подходящий вариант для своего «зверя» не так просто, как кажется.

И хоть отдельные бренды занимаются выпуском универсальных версий, однако их фиксирующие элементы подходят не ко всем маятникам. Из-за таких особенностей многие мотоциклисты стараются изготовить подкат своими руками. Качественная модель способна поднять мотоцикл и зафиксировать его в конкретном положении. При этом любые расходы будут сокращены до минимума.

Если вы располагаете хотя бы базовыми навыками и умеете обращаться с некоторыми инструментами, это позволит вам выполнить предстоящую работу в кратчайшее время. В таком случае вы сможете создать оборудование, которое подойдёт под размеры вашего железного коня.

Чтобы успешно сделать всё своими руками, запаситесь терпением. Не секрет, что подобное действие требует повышенного терпения и времени, поэтому если вы не готовы пожертвовать несколькими часами для сборки всех деталей, то просто не начинайте работу.

Пошаговое руководство

  1. Для поднятия заднего колеса мотоцикла можно использовать самые различные способы. Кто-то поднимает его с помощью втулки, размещенной в заднее колесо, что позволяет быстро и эффективно менять цепь или проводить ее смазку. Следующий способ подходит для тех случаев, когда на втулках присутствует резьба для крепления к маятнику. Здесь по-особому удобно откручивать колесо для замены резины.
  2. При выполнении каркаса необходимо применить сварочное оборудование. Если у вас его нет или вы не знаете, как с ним обращаться, обратитесь за помощью к опытному сварщику. На данном этапе следует приварить втулки, а затем просчитать углы. Учитывайте такой параметр, как соосность подката. Если она недостаточно правильная, вам придётся начинать действие с нуля.
  3. Если вы успешно изготовили самодельный подъёмник, следуя за установленным руководством и применяя только соответствующие материалы и инструменты, скорее всего, он будет обладать повышенной надёжностью, безопасностью и эксплуатационным качеством.

Каждый владелец мотоцикла желает следить за своим «другом» по-особому хорошо и тщательно. С такой целью он готов идти на любые меры, лишь бы железный конь работал без сбоев.

Создать хороший подкат для мотоцикла в домашних условиях гораздо проще, чем вы можете себе представить. Такое решение станет незаменимым помощником в обслуживании и ремонте транспортного средства, повышая безопасность водителя во время езды.

Сборка конструкции

Если вы являетесь специалистом в области работы с металлом, сваркой и автомобилями, тогда собрать своими руками хороший и эффективный прицеп для перевозки снегохода не составит большого труда.

Пошагово сборку можно описать примерно так:

  • сначала сваривается каркас прицепа или рама;
  • затем выполняется монтаж хомута для крепления оси маятника колеса;
  • на следующем этапе фиксируется рычаг;
  • на готовую раму монтируются элементы подвески;
  • к раме предварительно следует приварить трап, который необходим для подъёма и спуска снегохода.

Если рассматривать изготовление более подробно, можно привести такой пример пошаговой инструкции. Здесь будет использоваться уже готовое основание, но без бортов, от обычного бортового или лодочного прицепа.

Создание снегоходного автоприцепа предусматривает такие процедуры:

  • используя металлический профиль с сечением 30х30 или 30х20 мм., путём сварки создаётся прямоугольное основание;
  • конструкция должна быть шириной до 2,5 метров и длиной до 7,5 метров (иначе есть риск не пройти сертификацию);
  • параллельно по узкой стороне основания крепятся поперечины;
  • шаг между поперечинами должен составлять около 50 см.;
  • полученную конструкцию соединяют с выбранным основанием с помощью болтов и гаек;
  • выбирается оптимальное положение рамы на платформе, учитывая центр тяжести;
  • ось должна быть смещена на 3-5 см. вперёд относительно центра тяжести, чтобы упростить наклон прицепа для упрощённой загрузки и выгрузки снегохода;
  • из профиля вырезаются элементы для бортов;
  • высоты в районе 25-40 см. вполне достаточно для безопасной и надёжной перевозки снегохода;
  • чтобы покрыть пол и стенки, можно задействовать листы фанеры;
  • для стенок достаточно фанеры толщиной 10 мм., а для пола лучше взять 15-20 мм.;
  • к полу с помощью прочного болтового соединения крепятся металлические кольца, необходимые для фиксации снегохода ремнями при транспортировке;
  • используя сварку и петли (типа рояльных), к задней части присоединяется трап;
  • петли позволяют его легко опускать и поднимать после загрузки и выгрузки снегохода.

Собрать основание своими руками сложнее. Для этого потребуется сварить раму, соединить с ней дышло, сцепное устройство, а также установить элементы подвески и оси колёс

Но поскольку все компоненты приобретаются от производителей, а не собираются своими руками, здесь лишь важно придерживаться правил монтажа и обеспечить прочное соединение всех компонентов

Учтите, что к подобным автоприцепам предъявляются повышенные требования в плане их соответствия безопасности. Поэтому при любых неточностях есть вероятность получить отказ в получении сертификата. А без него поставить на учёт и зарегистрировать прицеп не удастся.

Виды самодельных саней для снегохода

В общих чертах сани являются универсальным транспортным средством. Существует несколько видов, но все они просто крепятся к любому снегоходу. Чтобы определиться с подходящей моделью, надо учесть ряд факторов:

  • сложность трассы, по которой предстоит перемещаться;
  • толщина и качество снежного покрова;
  • особенности рельефа участка;
  • тип транспортируемых грузов;
  • дальность поездок;
  • стиль езды.

Первоначально стоит найти ответы по каждому пункту. После этого будет легче подобрать сани для своего снегохода, а разделяются все модели на три вида:

  1. Волокуши считаются самым простым видом саней. В заводском исполнении они часто выполнены из пластика, напоминают по форме прямоугольное корыто. У волокуш отсутствуют лыжи. Во время езды скольжение происходит днищем о снег. Слабым местом волокуши считается передняя часть. Она чаще всего подвергается разрушению. Однако стоит такое изделие недорого, его проще купить, чем изготавливать самостоятельно. Волокуши по форме напоминают прямоугольное корыто, а днище не оснащено лыжами
  2. Пассажирские сани в продаже встречаются крайне редко. Связано это с малым востребованием. Конструкция представляет собой крытую будку, установленную на лыжи или волокушу. Внутри обустроено одно или несколько мест для сидения пассажиров. Продвинутые модели имеют обогрев, подсветку. В такой будке удобно коллективно выезжать на рыбалку или просто отдыхать. Чаще всего собирают своими руками пассажирские сани для снегохода, что значительно удешевляет конструкцию. Основным их недостатком является большой вес. Прицеплять получится только к мощному снегоходу. Пассажирские сани удобны для выезда зимой на рыбалку или отдых, но прицепляют их только к мощному снегоходу
  3. Грузовые сани взяли все лучшие качества от предыдущих разновидностей. Они устойчивее от волокуши за счет наличия лыж. При небольших габаритах они легче пассажирских саней притом, что нагрузку выдерживают больше в несколько раз. За счет наличия лыж улучшается маневренность, проходимость по сложному участку. Основное предназначение саней – перевозка грузов. Однако с успехом на них могут прокатиться люди. Между лыжами и днищем грузовых саней обычно устанавливают приспособления в виде рессор для увеличения грузоподъемности

Из всех вариантов самыми востребованными в хозяйстве являются грузовые сани. Волокуши и пассажирские модели используют любители для развлечения, отдыха.

На видео самодельные сани для снегохода своими руками в обкатке:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
