Велотележка для велосипеда: актуальное дополнение для заядлого велосипедиста
Учитывая предназначение велоприцепа, а именно перевозку тяжелых и негабаритных грузов, конструкция этого приспособления должна быть максимально прочной, но при этом легкой и маневренной. Специалисты отмечают, что конструкция прицепа должна быть простой и понятной, чтобы в случае поломки владелец мог самостоятельно ее устранить. Говоря о достоинствах велосипедного прицепа, следует упомянуть о возможности перевозить куда более серьезные и габаритные грузы, чем на самом велосипеде, а также об удобстве длительных путешествий. Именно при долгих поездках на двухколесном транспорте велоприцеп оказывается идеальным решением, позволяющим взять с собой все необходимое.
Стандартная конструкция прицепа для велосипеда состоит из трех базовых деталей:
Рама для велосипеда должна быть прочной и надежной. Традиционная форма для типового прицепа – это косые крепежные отвесы и выровненная ось для колес.
- Платформа велоприцепа должна быть не только крепкой, но и легкой. Задача платформы – выдерживать нагрузку, поэтому наиболее распространенным материалом для изготовления этой части прицепа является МДФ или фанера. Но при использовании этих материалов следует учитывать особенности дорог и погодных условий, чтобы дно прицепа не размокало от влаги.
- Система крепления прицепа к велосипеду – одна из важнейших деталей в велоприцепе, ведь от качества этой детали зависит функциональность и маневренность всей конструкции. В самостоятельно изготовленных прицепах в качестве дышла часто используется комбинация из трубы и хомутов с болтами: простота крепления гарантирует его надежность.
Делаем велоприцеп из полипропиленовых труб
Очень заманчиво в домашних условиях изготовить велосипедный прицеп из полипропиленовых труб. Трубы легко резать, а затем соединять с помощью специального паяльника. При отсутствии последнего возможно применение соответствующего клея или даже фиксация с помощью саморезов через предварительно просверленные отверстия.
Последний вариант можно использовать и как временный крепеж при сборке изделия, чтобы минимизировать возможные ошибки. Велотележка из полипропилена получается относительно недорогая и легкая. Ее нагрузочная способность вполне достаточна в качестве велоприцепа. В представленном примере колеса крепятся к металлическим уголкам, которые прикручены к трубам снизу.
На фото представлен вариант легкого туристического прицепа. Технология позволяет создавать пространственные конструкции любой формы из труб разного диаметра, обеспечивая необходимую прочность. В данном случае для усиления места крепления оси могут быть установлены латунные втулки.
В этом примере для увеличения нагрузочной способности тележки трубы соединены в виде треугольников. Колеса монтируются к каркасу через простейшие стальные пластины с тремя отверстиями. При этом погрузочная платформа размещается относительно высоко и при небольшой ширине прицепа его устойчивость становится хуже.
Дизайн коляски из полипропиленовых труб может быть самым разным, так что Вы имеете широкие возможности для проявления индивидуальности. Автор следующего видео проделал целое исследование по проектированию конструкции из труб, с которым полезно ознакомиться.
Делаем раму
Рама для прицепа на велосипед не должна быть очень сложной. Можно взять самую простую конструкцию, в которой будут присутствовать косые крепёжные отвесы и ось для колёс с выровненной формой. Необходимые чертежи в большом количестве находятся в свободном доступе, так что с их поиском проблем не возникнет. Даже самостоятельно создать чертёж будет совсем не сложно
Здесь важно сделать чёткие замеры и не выполнять резку материала без многократных проверок. Только так можно не испортить материал и сократить время работы
Не менее важным элементом всей конструкции является схема закрепления прицепа к транспортному средству. Этот элемент часто называется дышлом, но это народное название системы крепления. Дышло может быть изготовлено из двухдюймовой трубы квадратной формы. На создание этого элемента придётся потратить некоторое время, создать несколько чертежей, внести изменения и получить в результате идеальную конструкцию, которая будет подходить под модель вашего велосипеда и соответствовать конструкции будущего прицепа.
Сцепное устройство
При наиболее простом варианте сцепа для мотоблока он изготавливается из небольшого количества деталей. Сцеп собирается из трех кусков труб. Кроме того, понадобятся детали для соединения тележки с мотоблоком. Механизмы от различных производителей могут сильно отличаться. Поэтому на место тройника придется искать элемент, который подходит для определенной модели мотоблока.
Сцеп вставляют в раму и фиксируют болтами. Вверху узла сцепа устанавливается вращающийся механизм. Он выполняется из отрезка трубы, тройника и штока, на который он насаживается. Шток заранее промасливают. Для этого выбирают солидол или тавот. Чтобы уменьшить колебания, следует установить рессоры.
Совет! Чтобы быстро разгружать прицеп, задний борт выполняется открывающимся. Можно сделать открывающийся механизм или устройство опрокидывания кузова.
Какие инструменты и материалы нам понадобятся
- Стальной профиль (квадратная труба), 20-40мм или 30-50мм, для изготовления рамы и рулевого механизма;
- Стальной уголок толщиной 3 мм, со стороной 30-40мм;
- Листовое железо 1,2-2мм, или профнастил с мелким шагом для изготовления кузова. Этот элемент можно изготовить из досок или фанеры;
- Труба стальная для изготовления оси (в зависимости от конструкции колес);
- Колеса с пневматическими шинами, соответствующие расчетной нагрузке
- Болты, гайки, и прочий крепежный инструмент;
- Заклепочник с набором заклепок разного размера;
- Угловая шлифовальная машина (болгарка) с отрезными и обдирочными дисками;
- Сварочный аппарат;
- Сверлильный станок или дрель.

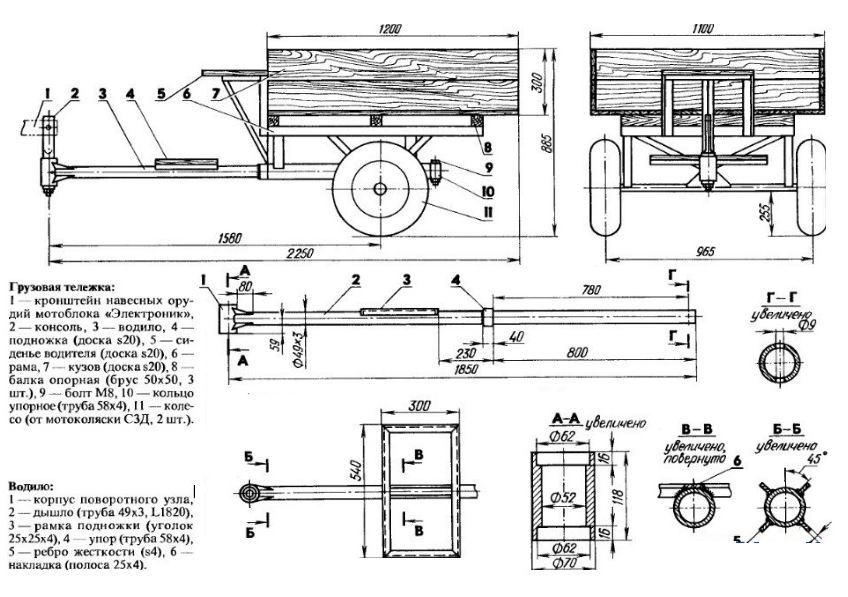

Чертежи для тележки лучше разработать самостоятельно, исходя из характеристик вашего мотоблока. Мы предлагаем для ознакомления типовую конструкцию.
Иллюстрация дает общее представление об изделии. При разработке собственного проекта вы сами определите, какие элементы конструкции в каком сочетании должны присутствовать в тележке.
Культиватор для мотоблока Нева. Оборудования для вспашки земли
Чаще всего мотоагрегат покупают, чтобы использовать, как мотокультиватор для выполнения самых тяжелых работ на земле: осенней вспашки и культивации плодородного слоя. Благодаря очень большому вращающему моменту на выходе из редуктора мощности в 7-10 л.с. достаточно, чтобы в несколько заходов обработать даже суглинистые или солончаковые почвы.
Для восстановления структуры почвы производителем предлагаются для работы следующие варианты инструмента:
- Плуг для мотоблока нева со сцепным устройством чаще всего оборудован стандартной или универсальной конструкцией сцепного устройства с рамой. Мотоблок позволяет распахивать грунт средней тяжести, корней и молодой поросли деревьев;
- Культиваторы и фрезы для мотоблока «Нева МБ 2» позволяют более глубоко и тщательно вспушивать почву, рубить корни сорняков, превращать остатки растительности в мульчу, использовать мотоблок, как мультикультиватор.
Кроме одинарной конструкции, существуют парные плуги, позволяющие выполнять обработку парой режущих кромок с отвалом грунта в двух рядах, как на фото. Но работать с такими серьезными приспособлениями рекомендуют на мотоагрегатах «Нева МБ 23» или «Нева МБ23СД».
Не стоит рассчитывать распахать мотоблоком целинные почвы, средней тяжести грунт с большим количество корней и сорняка, как правило, «не по зубам» даже тяжелым мотоблокам МБ 23. Нева создавалась для работы на уже распаханном грунте. В этом случае прекрасно работают и фрезы, и культиваторы, и плуги.
На солончаках и глинистых почвах мощности вращения грунтозацепов и их веса не всегда хватает, чтобы вспахать уплотненный слой земли. Частенько зацепы наваривают дополнительными грузами, например, маховиками от грузовых автомобилей, что снижает центр тяжести мотоблока, делает его более устойчивым и утяжеляет его на 20-25 кг. Ширина одного колеса-грунтозацепа составляет 210 мм при диаметре в 460 мм.
С помощью насадки на мотоагрегат окучника можно достаточно удачно делать рыхление земли, как перед посадкой, так и для удаления сорняков в рядах между растениями. Но работать таким приспособлением достаточно сложно, требуется знание специфики настройки инструмента.
Шаг 5: Вилка прицепа.
Вилка прицепа позволяет прицепу передвигаться в боковом направлении.
Эта шарнирная труба была изготовлена с использованием однодюймовой тонкостенной металлической трубки длиной 10 дюймов и приваренных сверху и снизу шайб размером 5/16″ х 1 1/4″.
Шайбы скрепляются вместе стержнем 5/16 дюймов с гайками, которые выступают в роли опорной точки данной конструкции. Шайбы нужно приварить к трубке и отшлифовать. С одной стороны стержня использовалась колпачковая гайка.
Перед сваркой обязательно зашлифуйте оцинкованное покрытие трубы с помощью лепесткового круга.
Рама для вилки прицепа изготовлена из тонкостенных металлических трубок 1/2″, которые сгибались с помощью гибочной машины. Перед тем, как приварить раму к дропаутам, она была отшлифована с помощью 4-дюймового шлифовального круга. Две нижних трубы рамы были сначала приварены к дропаутам, а потом и к шарнирной трубе. Аналогично были приварены и две верхние трубы.
Чтобы облегчить вращение прицепа, сверху и снизу шарнирной трубы были помещены нейлоновые прокладки.
Как сделать велосипедный прицеп из пластиковых труб
Преимуществом прицепа для велосипеда из ПВХ труб является его большая прочность, чем у варианта из ДСП. Также пластиковым трубам не страшен дождь и повышенная влажность в гараже.
Прототип
К недостаткам можно отнести сравнительную дороговизну материалов, необходимость наличия паяльника для пайки пластмассовых труб и умение пользоваться данным инструментом.
В ближайшем веломагазине нужно купить:
- Два колеса размером 20 дюймов,
- Крепеж под сиденье.
Раму свариваем с помощью паяльника для ПВХ труб, можно взять его напрокат. В качестве дна используем куски от сетчатого забора, предварительно выкрасив их в белый цвет.
Крепления для колес сделаем из оцинкованного металла и прикрепим их с помощью винтов и гаек.
Шаг 6: Рама прицепа.
Рама прицепа была изготовлена из 1/2 дюймовой тонкостенной металлической трубки.
Изготовление рамы я начал с двух отрезков верхней и нижней части каркаса. Так как мне было сложно создать в передней части прицепа ровный полукруг большого радиуса, как у прицепов BOB, то я решил ограничиться маленьким радиусом изгиба и короткими прямыми перемычками между верхней и нижней частями каркаса. На данном этапе меня не заботила общая длина труб — главное, чтобы верхняя и нижняя части каркаса точно соответствовали друг другу.
Сборку рамы я начал с эскиза. По нему я изготовил макеты, по которым и собрал раму в металле.
Я вырезал опорные пластины из 1/8 дюймовой стали и приварил их спереди к верху и низу каркаса под углом, как на макете. Опорные пластины крепились к верхней и нижней части шарнирной трубы, таким образом определив расположение нижней и верхней передней части каркаса рамы.
Затем с каждой стороны я приварил вертикальные стойки между нижними и верхними трубами.
Чтобы определить желаемую длину каркаса, мне пришлось в очередной раз сделать макет. Я сварил верхнюю поперечную часть, обрезал боковые рельсы до нужной длины и приварил вертикальные стойки сзади.
Диагональные перегородки с каждой стороны необходимы для усиления жесткости рамы. Также я взял большие стальные гвозди, обрезал их и приварил в отверстия в нижней части диагональных перегородок, чтобы в местах соединения они работали в качестве пружинного амортизатора.
Надежный велосипедный прицеп своими руками для поездок на отдых
У каждого велосипедиста рано или поздно встает вопрос о приобретении вело-прицепа, потому как -это очень нужное и полезное устройство.Собравшись в путешествие на своем железном коне, довольно непросто придется без прицепа. В дороге и на отдыхе потребуется много вещей, предметов.Данную тележку можно как купить в магазине, так же разумно сделать самому, коли руки растут из правильного места.Самодельный прицеп обойдется недорого в сравнении с заводскими образцами, если еще и собирать из уже имеющихся частей и деталей.К примеру если у вас есть пара колес, то пол дела сделано.Автор данного прицепа не потратил абсолютно ни копейки, все что нужно нашлось у него в гараже.Что же именно потребовалось для сборки? Читаем статью далее и вам все станет понятно, в дальнейшем вы сами сможете собрать такой же прицеп для своего велосипеда.Материалы1) колеса 2 шт2) проф труба квадратного сечения3) металлическая пластина4) фанера 5) пластмассовый ящик6) крепеж7) болты
- 8) гайки
- Инструменты1) болгарка2) сварочный аппарат3) сверлильный станок4) молоток5) набор гаечных ключей6) отвертка7) плоскогубцы8) струбцины 9) линейка 10) наждачная бумага11) кисть
- И так первым делом автор подготавливает кронштейны, для крепления осей колес.
Сверлит отверстия в намеченных местах.
Просверлил, вот что получилось.
Затем делает прорези в пластинах.
И начинает заниматься непосредственно рамой будущего прицепа.
Делается квадрат.
К нему навариваются боковые держатели.
Данное действие проводится с обоих сторон естественно.
Затем автор примеряет колеса.
Остов усиливается еще двумя поперечинами.
Крепление к велосипеду будет осуществлять сцепное устройство.
Выполненное вот таким образом.
Непосредственно само устройство.
Соединение разъемное.
Далее берется лист МДФ для изготовления платформы.
После разметки лишнее спиливается.
Под крепеж сверлится отверстие.
Примеряется и очерчивается контур.
Делается углубление.
И только потом закручивается.
Что из этого получилось.
- На багажнике велосипеда делается седельное устройство.
- Вот оно установлено.
Так же автор установил пластмассовый ящик где хранится крепеж.
Ну вот по сути и все прицеп готов и можно отправляться в путешествие по местным окрестностям, либо на рыбалку с ночевкой.
Ничего сложного, вы все внимательно изучили и можете приступать к созданию своего прицепа, станьте независимы от магазинов и делайте больше вещей своими руками.
Источник
Велоприцеп – сделай велосипед грузовым!
Живут на земле умельцы, что называется на все руки, которые способны самостоятельно собрать велосипед. О качестве в таком случае говорить не приходится, хотя бывает разное. Но тем не менее, собственноручное изготовление чего бы то ни было – отличный опыт, который никому не помешает. Например китаец Kevin Cyr спроектировал, а затем и собрал целый дом на колёсах. Кемпер байк. Представлен он был публике в апреле 2008 года. Но серийных образцов пока никто не выпускает, сами понимаете почему. )))
Грузовой велосипед может понадобиться всего несколько раз в жизни, однако пусть он лучше будет, чем придется его внезапно искать позже. Данная конструкция будет незаменима для перевозки некоторого количества груза, который не перенесешь руками, но и автомобиль для этого использовать крайне невыгодно и затратно. Далее предлагаем посмотреть видео. В нём наглядно показано как сделать простой грузовой велосипед из обычной старой «Украины». Всё сделано при помощи болкарки и сварочного аппарата. Не понадобились даже токарные работы.
Велоприцеп – штука полезная. Одна из коммерческих компаний выпускает пользующиеся популярностью велоприцепы «Пчёлка» и «Пчёлка 2». Однако прицеп для велосипеда можно сделать своими руками. Его конструкция достаточно простая и включает в себя несколько обязательных компонентов: платформу размером 70 на 100 сантиметров, крепежные кронштейны, рама с колесами и место крепления к велосипеду.
Для изготовления велоприцепа вам понадобятся следующие инструменты: болгарка с дисками двух типов – отрезным и шлифовальным, сверло с электроприводом и насадками различного диаметра, сварочный аппарат, маска, перчатки для безопасны работ, линейка, карандаш для нанесения разметки, стальные трубы малого и дюймового диаметров, а так же полосы шириной до тридцати сантиметров, молоток, болты для закрепления конструкции (их диаметр зависит от диаметра сверл, выбранных для работы), шаровой шарнир, шпильки с резьбой, два колеса, собственно сама платформа (она может быть как деревянной, так и из других материалов).
Металлическая рама для велоприцепа может иметь простейшую конструкцию с косыми крепежными отвесами и выроненной осью для колес. Чертеж для ее изготовления вы всегда сможете найти в сети Интернет или при наличии способностей создать самостоятельно. Для того, чтобы все получилось что называется с первого раза, необходимо делать очень четкие замеры и руководствоваться принципом «семь раз отмерь и один раз отрежь». Очень важный момент – система крепления прицепа к велосипеду. В простонародье ее называют дышлом. Это своего рода узел, изготавливаемый из квадратной трубы в два дюйма. Далее приводим несколько чертежей для самостоятельного изготовления этого девайса.
Сама платформа для велоприцепа должна быть в одночасье легкой и прочной, чтобы с ее помощью можно было транспортировать тяжелые предметы и грузы. Чаще всего используется МДФ – материал прочный на излом и в то же время отличающийся малым весом. Единственный минус этого материала – он легко впитывает воду и разрушается под ее воздействием. Но современный рынок предлагает и МДФ с водоотталкивающим покрытием. В сущности, это решает все проблемы.
Велоприцеп собственного изготовления – вещь весьма удобная. Вы можете самостоятельно определить размеры и форму прицепа, который будет отвечать вашим потребностям. В конце-концов, после того, как вы создали велоприцеп, вы можете испробовать себя в роли мастера-изготовителя экспериментальных велосипедов – это всегда очень интересно, а в перспективе еще и невероятно прибыльно!
Процесс изготовления велоприцепа
Создание прицепа процесс не простой и требует определенной подготовки. Это касается подбора материальной базы и определенных знаний и навыков. Работать предстоит с металлическими деталями. Можно применять имеющиеся в хозяйстве трубы малого диаметра, или приобрести металлопрофиль.
Колеса
Следует продумать количество колес велоприцепа. Отталкиваться нужно от предназначения и условий применения изделия (дороги, деревня или город, маневренность). Можно использовать колеса от старых детских велосипедов или приобрести новые.
Рама
Данная часть является основой всего прицепа. Для более высокой надежности раму стоит делать проще, без сложных деталей. За основу можно взять готовую схему, которых полно в интернете и книгах серии «Сделай сам».
Чертеж лучше выполнить вручную, чтобы иметь представление о конструкции. Приступать к резке металла следует после неоднократной проверки всех размеров.
Платформа
Платформу можно соорудить из различных материалов (доска, МДФ, металл). Все зависит от условий и фантазии. Платформа из МДФ и дерева требует предварительной подготовки металлического каркаса, который крепится к раме. Если в прицепе планируется перевозить легкий груз (палатка, спальный мешок и др.) можно изготовить платформу только из дерева.
Крепление прицепа к велосипеду (дышло)
Дышло, несомненно, является одной из важнейших деталей велоприцепа. От его конструкции зависит удобство использования и маневренность. Можно выполнить данный элемент в виде треугольника, соединяющегося в одну направляющую.
Самым простым вариантом будет соединение двух труб, расположенных последовательно. Направляющая должна обеспечивать всей конструкции вертикальное положение.
Непосредственное крапление к раме велосипеда удобнее всего выполнить в виде шарнирного кронштейна, который крепится к направляющей оси седла. Шарнир добавляет плавности хода при поворотах и не создает дополнительного давления на раму велосипеда.
Процесс изготовления велоприцепа
Создание прицепа процесс не простой и требует определенной подготовки. Это касается подбора материальной базы и определенных знаний и навыков. Работать предстоит с металлическими деталями. Можно применять имеющиеся в хозяйстве трубы малого диаметра, или приобрести металлопрофиль.
Колеса
Следует продумать количество колес велоприцепа. Отталкиваться нужно от предназначения и условий применения изделия (дороги, деревня или город, маневренность). Можно использовать колеса от старых детских велосипедов или приобрести новые.
Данная часть является основой всего прицепа. Для более высокой надежности раму стоит делать проще, без сложных деталей. За основу можно взять готовую схему, которых полно в интернете и книгах серии «Сделай сам».
Чертеж лучше выполнить вручную, чтобы иметь представление о конструкции. Приступать к резке металла следует после неоднократной проверки всех размеров.
Платформа
Платформу можно соорудить из различных материалов (доска, МДФ, металл). Все зависит от условий и фантазии. Платформа из МДФ и дерева требует предварительной подготовки металлического каркаса, который крепится к раме. Если в прицепе планируется перевозить легкий груз (палатка, спальный мешок и др.) можно изготовить платформу только из дерева.
Крепление прицепа к велосипеду (дышло)
Дышло, несомненно, является одной из важнейших деталей велоприцепа. От его конструкции зависит удобство использования и маневренность. Можно выполнить данный элемент в виде треугольника, соединяющегося в одну направляющую.
Самым простым вариантом будет соединение двух труб, расположенных последовательно. Направляющая должна обеспечивать всей конструкции вертикальное положение.
Непосредственное крапление к раме велосипеда удобнее всего выполнить в виде шарнирного кронштейна, который крепится к направляющей оси седла. Шарнир добавляет плавности хода при поворотах и не создает дополнительного давления на раму велосипеда.
Начинаем соединять прицеп с автомашиной
В случае, если вы на своем авто пользуетесь еще и иными прицепными устройствами, то для самодельного прицепа следует подобрать шар сцепления аналогичных размеров во избежание дополнительных трудностей.
При изготовлении данной сцепной части следует помнить, что при наименьшей длине частей соединения вы получаете увеличение быстроты реагирования прицепа на маневры автомашины. То есть даже если ведущие колеса переместились на малую величину, прицеп быстро повторит маневр, что может спровоцировать падение или деформирование находящихся в нем вещей
Наилучшей признана длина от полутора до двух с половиной метров, принимая во внимание предназначения устройства
Для изготовления прицепного устройства подойдет труба квадратной формы из стали, их вам потребуется три штуки. Будет лучше и прочнее соединить все трубы сваркой и для увеличения прочности произвести усиление данного узла уголком из металла. Перед началом сварочных работ желательно произвести дополнительную примерку для того, чтобы середина места соединения приходилась строго по прицепной оси.
Затем можно приступить к монтированию цепи или троса для страховочных целей. Его длина должна быть такой, чтобы при движении прицепа он не полз по дороге. Для удобства перемещения прицепа без автомашины частенько в сцепке устанавливают складывающееся колесо не очень больших размеров.
Шаг 1: Детали и материалы.
Сборку самодельного прицепа для велосипеда начнём с поиска основных компонентов. И исходя из найденных деталей потом уже разработаем план дальнейших действий.
Колеса: Сначала я думал установить 20-ти дюймовое BMX колесо, но в итоге использовал колёса 16″, как и в оригинальных прицепах BOB. У меня было несколько старых детских велосипедов с колёсами 16 дюймов, но я всё таки решил купить новое колесо.
Амортизатор: Я приобрёл на ebay задний механический велосипедный амортизатор за 13 долларов (с учётом доставки). Пневматический амортизатор гораздо лучше, но он существенно дороже. В местном хозяйственном магазине купил 1/2″ болты и нейлоновые прокладки.
Поворотный кронштейн и задний треугольник: В качестве поворотного кронштейна для заднего колеса я использовал старую BMX вилку. Как шарнир выступила стальная велосипедная втулка, которую я недорого приобрёл в местном веломагазине. Ещё одна вилка понадобилась для сооружения вертикальной части заднего треугольника.
Рама: Рама изготовлена из 1/2 дюймовой тонкостенной металлической трубки для проводов. Каждая трубка длиной 10 дюймов обошлась в 2 доллара. Мне потребовалось четыре трубки. Перед сваркой обязательно зашлифуйте оцинкованное покрытие с помощью лепесткового круга.
Другие компоненты: Мне пригодились стальные пластины (1/4″ и 1/8″), уголки и швеллер, которые остались от предыдущих проектов. Старые спицы выступили в роли стопорных штифтов. Кроме того нам нужна тонкостенная металлическая трубка толщиной один дюйм. Дно изготовлено из стальной сетки.
Быстросъёмная ось BOB: Она лежит в основе запатентованного BOB метода крепления прицепа. Возможно крепление можно было изготовить самостоятельно, но всё же лучше приобрести уже готовое крепление, так как с ним точно не должно возникнуть проблем. Я заказал быстросъёмную ось на Amazon за 26 долларов. Также доступна другая версия быстросъёмной оси для велосипедов со сплошной задней осью.
Шаг 9: После покраски.
Наконец самодельный прицеп покрашен и смотрится весьма неплохо.
Я использовал краску Rustoleum Hammered Bronze, которая придаёт металлу эффект ковки, улучшая внешний вид сварных швов. Но, так как я красил при температуре 34 °C, то данный эффект никак не проявился.
Тем не менее, самодельный прицеп для велосипеда приобрёл красивый металлический бронзовый окрас.
Окончательный вес самодельного велосипедного прицепа составил 10 кг.
Последнее, что требуется сделать, это изготовить ременное крепление для стопорных штифтов, чтобы они не потерялись во время поездки.

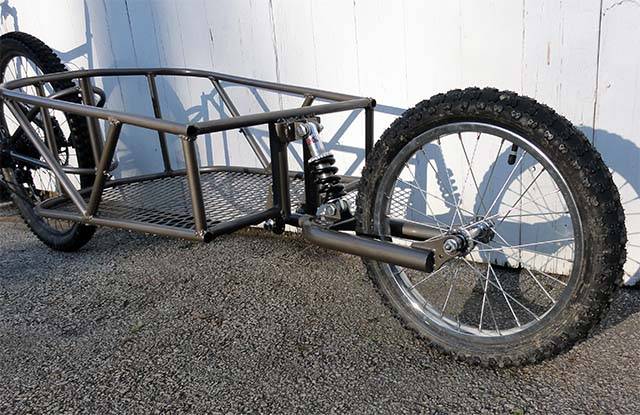

Велоприцеп Bob Ibex собран своими руками.
