Правила работы с изолированными наконечниками

обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!. изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила

В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру

соблюдайте цветовую маркировку на матрицах с цветами самих наконечников

обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны

если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

https://youtube.com/watch?v=gdxORC47Esk

Установка

На рисунке 2-18 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA 4×4:

Рисунок 2-18 – Конструкция и комплект поставки ТСУ LADA 4×4: 1 – планка закладная; 2 – втулка; 3– штанга в сборе с кронштейнами; 4 – подрозетник; 5 – крюк

Отвернуть с правой и левой стороны болт 2, рисунок 2-19, крепления кронштейна 1 бампера (головка сменная 19, вороток).

Отвернуть задний болт 3 крепления буксирной проушины 4, при ее наличии на автомобиле (головка сменная 17, вороток).

Рисунок 2-19 – Подготовка к установке ТСУ: 1– кронштейн заднего бампера; 2 – болт крепления кронштейна; 3 – болт крепления буксирной проушины; 4 – буксирная проушина

Установить на кузов штангу ТСУ и закрепить ее на кронштейнах бампера, не затягивая, штатными болтами, предварительно установив внутрь кронштейнов упорные втулки из комплекта поставки.

Установить на место и завернуть задний болт буксирной проушины. В случае отсутствия на автомобиле буксирной проушины, закрепить штангу болтом и закладной планкой из комплекта поставки (головка сменная 17, вороток).

Затянуть болты крепления кронштейнов бампера (головка сменная 19, вороток).

Установить на штангу крюк 5, см. рисунок 2-18, и подрозетник 4 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ

Моменты затяжки резьбовых соединений:

Техническое обслуживание ТСУ заключается в периодическом осмотре, подтяжке болтовых соединений, проверке геометрических параметров сцепного шара.

READ Как подключить смс уведомление в контакте

Периодичность технического обслуживания ТСУ проводить совместно с техническим обслуживанием автомобиля.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.
Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Способы ремонта

ПРЕДОСТЕРЕЖЕНИЕ: В одном корпусе электрического разъема могут находиться контакты различного размера и типа.

  • Сечение провода в неисправном жгуте проводов
  • Участок с электрическим разъемом, из которого нужно удалить поврежденный жгут проводов
  • Тип контакта

Таблица сопоставлений

ДИАПАЗОН КАБЕЛЕЙМЕСТО СРАЩИВАНИЯДЛИНА ЗАЧИСТКИ
от 0,35 до 1,50 мм2КРАСНЫЙот 6,00 до 7,00 мм
от 1,00 до 2,50 мм2СИНИЙот 6,00 до 7,00 мм
от 4,00 до 6,00 мм2ЖЕЛТЫЙот 9,00 до 9,50 мм

Извлечение контактов из электрических разъемов

ПРИМЕЧАНИЕ: Примеры наконечников для извлечения контактов и отсоединения фиксаторов.
ПРИМЕЧАНИЕ: На схеме показаны типы электрических разъемов, контакты/гнезда, наконечник для извлечения контакта и наконечник для отсоединения фиксатора.

Тип контакта в электрическом разъемеШтырь или гнездоНаконечник для извлеченияНаконечник для отсоединения фиксатора
Серия Mulitlock 040DA
Серия Mulitlock 040BA
Серия Mulitlock 070BB
Серия Mulitlock 040DB
Серия Econoseal III 070DB
Серия Econoseal III 070BB
Серия Econoseal III 070BB
Econoseal III J2DB
Серия Econoseal III 250BF
Серия Econoseal III 250DB
Серия Econoseal III 250BF
Серия Econoseal III 250DB
Микротаймер II 1,5 ммDC
Микротаймер II 1,5 ммBC
Стандартный Power Timer 4,8 плоскийDG
Стандартный Power Timer 5,8 плоскийBD
Стандартный Power Timer 5,8 плоскийBD
Стандартный Power Timer 2,8 плоскийDD
Стандартный Power Timer 4,8 плоскийDG
Стандартный Power Timer 5,8 плоскийBD
Ford 2,8 плоскийDEH
Серия Mulitlock 070DB
Серия Mulitlock 070BB
Junior power timer 2,8 плоскийDD
Разъем Sumitomo TS90BBH
Modu IV позолоченныйDB
Серия Mulitlock 040 позолоченныеDA
Micro qualockDI
EECVDB
EECVDB
Серия Kostal диам. 1,50DJ
AMP 6,3 плоскийDB
Junior power timer 2,8 плоскийDD
Серия 2,8DBI
Разъем Sumitomo TS90DBH
Ducon 0,60 позолоченныйDK
AMP 6,3 плоскийDD
Серия Econoseal III 250BF

Список запчастей

ОписаниеНомер деталиКоличество
Комплект для ремонта жгутов проводов418-S0651
Жгут проводов с заделкойс 418-066 по 418-103 включительно10 шт.
Клеевой термоусадочный пакет: малый диаметр418-10425 шт. в пакете
Клеевой термоусадочный пакет: увеличенный диаметр418-10510 шт. в пакете
Чехол в сборе: чехол для переноски, крышка, внутренняя крышка, основание, вставка, прокладки лотков из пеноматериала418-1061
Стыковой соединитель – красный418-10750 шт. в пакете
Стыковой соединитель – синий418-10850 шт. в пакете
Стыковой соединитель – желтый418-10920 шт. в пакете
Рукоятка экстрактора418-110
Пакет наконечников включает два запасных винта плюс418-S111
Наконечник А418-118
Наконечник В418-119
Наконечник С418-120
Наконечник D418-121
Наконечник Е418-122
Наконечник F418-123
Наконечник G418-124
Наконечник H418-125
Наконечник I418-126
Наконечник J418-127
Наконечник K418-128
Пакет идентификационных рукавов: для красной изоляции418-112500
Пакет идентификационных рукавов: для синей изоляции418-113500
Пакет идентификационных рукавов: для желтой изоляции418-114500
Руководство по эксплуатацииJTP 5931
Обжимные клещиYRW5000101
Приспособление для зачистки проводов418-1171

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

https://youtube.com/watch?v=AfdybUU-7tE

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

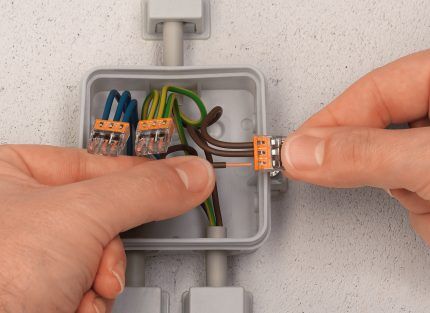

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Классификации и требования ГОСТ

Соединителями проводов называют любые устройства, которые служат для замыкания/размыкания электрической цепи. Это могут быть электроустановочные изделия – розетки, выключатели, а также металлические шины и пластины, наконечники, клеммы и клеммники – колодки с несколькими гнездами.

Мы остановимся на соединителях в более узком понимании – на элементах, создающих разборные и неразборные соединения и обеспечивающих их надежность и функциональность – то есть на всевозможных видах клемм, клеммников и гильз.

Простейший пример наконечника для многожильного провода. Клемма представляет собой металлическую гильзу-трубку, зафиксированную на конце проводника с помощью обжимных клещей

Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств – розеток, клеммных колодок, патч-панелей.

Клеммы отличаются по материалу изготовления, форме и размерам, но схожи по назначению – обеспечивают механически прочную коммутацию двух и более проводов, без электрических потерь и сложностей в монтаже

Классификация электросоединителей представлена в ГОСТ 10434-82, где дается информация по делению на классы (1, 2, 3) и на группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.

Некоторые рекомендации могут быть полезны не только профессионалам, но и домашним мастерам, самостоятельно оборудующим электропроводку.

Например, там говорится о наиболее предпочтительных способах соединения алюминиевых пластин – пайкой или сваркой и алюминиевых наконечников – опрессовкой или сваркой.

Правила эксплуатации

Чтобы деталь прослужила достаточно долго, и не возникло проблем с ГИБДД, следует соблюдать следующие правила эксплуатации ТСУ на автомобиле:

  • Перед монтажом ТСУ, следует уточнить, предусматривает ли производитель транспортного средства, установку данного оборудования. Если этого не сделать, и не зарегистрировать внесение изменений в конструкцию автомобиля, то могут возникнуть проблемы с ГИБДД.
  • При транспортировке прицепа, имеющего полную массу близкую к максимальному значению, максимально допустимая скорость автомобиля не должна превышать показатель в 90 километров в час.
  • Регулярно проверять затяжку соединений ТСУ. Специалисты рекомендуют проводить эту операцию Специалисты рекомендуют проводить эту операцию через каждые 1000 км автопробега.
  • Чтобы обезопасить неиспользуемое долгое время изделие от разрушения, и уберечь от негативного воздействия окружающей среды, используют защитный колпачок и специальную смазку.
  • Царапины и сколы, возникающие на детали в процессе эксплуатации, покрываются специальным восстанавливающим составом. Кроме того, с нее регулярно следует удалять влагу, соль и грязь. Это необходимо для защиты ТСУ от коррозии.

Материал наконечника

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Плюсы обжатия проводов наконечниками

  • обжатый наконечником конец провода считается воздухонепроницаемым
  • гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
  • луженная поверхность наконечника – надежная защита от воздействия окружающей среды

Электронный блок согласования

Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. В таких случаях используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Применение термоусадки при производстве электрических жгутов

Казалось бы, разрезная гофра негерметична, какая от нее польза? Она не даст проводам перетереться об острые края, в отличие от недорогой термоусадки. Есть минус – большую температуру гофра не выдержит.

Вместо гофры жгут по всей длине можно одеть в термоусадку.

Обычная термоусадка ТУТ имеет температуру эксплуатации от -55 до +105°С, коэффициент усадки 2:1. Это значит, что трубка типоразмера 8/4 имеет диаметр 8 мм до усадки, 4 мм после усадки. Чем ближе диаметр жгута к диаметру неусаженной трубки, тем меньше толщина стенок после усадки, поэтому, стоит выбирать такую трубку, чтобы диаметр жгута был примерно посередине этих размеров.

Чтобы усадить трубку, можно пользоваться спичками, зажигалкой, горелкой, строительным феном. Главное следить за равномерностью усадки и не пережечь ее (для любой трубки производитель пишет температуру ее полной усадки). Спичками это делать неудобно. Честно. Маленькую трубочку на место пайки одного тонкого провода еще можно усадить, что-то больше – нет.

Профессиональный вариант – строительный фен (на самом деле хорошая вещь, отлично подходит для работы с деревом и кожей при обработке воском, поможет снять старую краску, нагреет деталь при замене подшипников). У него регулируется температура в широком диапазоне, усадка идет равномерно и не слишком быстро. Я пользуюсь паяльной горелкой, она заправляется газом для зажигалок (фото 12).

Фото 12 – Портативная горелка

Пламя имеет высокую температуру, поэтому надо делать все быстро и аккуратно, чтобы не пережечь трубку. От себя рекомендую приобрести такую горелку, она поможет при работе с термоусадкой, при пайке массивных деталей да и в других случаях. А вот без фена вполне можно обойтись.

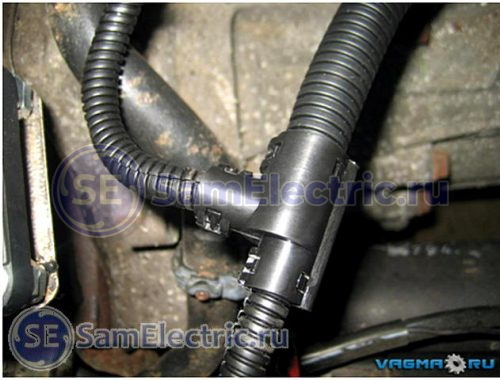

Фото 13 – Разветвление гофры

Выполнение разветвления проводов, спрятанных в гофру, осуществляется с помощью разборного тройника (фото 13)

Фото 14 – Соединение гофры изолентой.

У меня таких тройников не было. Пришлось использовать изоленту, хоть я ее и не люблю. Края трубок вставляются друг в друга и аккуратно заматываются.

Фото 14-2 – Кабельная перчатка самодельная, из изоленты

Для разветвлений существуют кабельные термоусаживаемые кабельные перчатки (фото 15)

Фото 15 – кабельные термоусаживаемые перчатки

Материалы и компоненты для изготовления жгутов

Материалы, используемые в авиационных жгутах, имеют высокую надежность и могут применяться и военной технике. Например, термоусадочные трубки фирмы Raychem и Deray. После усадки они достаточно мягкие (в отличие от дешевых трубок), стойкие к истиранию.

Отдельно стоит сказать о применяемых соединителях. Для Российской техники используют цилиндрические и прямоугольные соединители, например: СНЦ, РСТВ, ОНЦ-БС, 2РМД, 2РМДТ (фото 6), в металлическом корпусе.

Фото 6 – Соединитель СНЦ 23 с кожухом и контактами (radionel.ru)

Любые жгуты состоят из одних и тех же компонентов:

– провода (силовые и сигнальные); – соединители, наконечники, клеммные колодки; – защитные материалы (обмоточная лента, гофрированная и термоусаживаемая трубки, защитные оболочки и чулки); – крепления жгута (хомуты, держатели). Разница в цене между специальными материалами и тем, что мы применяем для себя – домой или в машину – в разы.

Есть много специальных электротехнических материалов, но они, как правило, очень дороги или редки. А зачастую мы просто не знаем, что использовать (это касается и материалов и инструмента) в конкретной ситуации и тут начинается «колхоз».

Колпачки СИЗ

Колпачки ещё называют соединительными изолирующими зажимами (сокращённо СИЗ).

Конструктивное исполнение

Снаружи корпус колпачка выполняется из пластиката. Этот материал обладает рядом положительных сторон:

  • под воздействием открытого огня процесс горения не поддерживает;
  • способен выдерживать рабочее напряжение до 600 В;
  • обладает хорошими изоляционными свойствами.

Пластиковый корпус помимо того, что изолирует место соединения, ещё и защищает его от механических повреждений.

Внутри колпачок снабжён обжимной пружиной, выполненной из стали и имеющей форму конуса. Когда проводную скрутку вставляют в колпачок, витки этой пружины дополнительно её обжимают.

При использовании колпачков очень важно правильно разделать концы для скрутки. Изоляционного слоя надо срезать столько, чтобы оголённый металл не находился за пределами колпачка, а под обжимную пружину попадал полностью

Подготовка проводов для колпачков

Сейчас в электрическом мире уже считается ошибкой, оголять провод или кабель от изоляционного слоя ножом. Профессиональные электрики пользуются специальными приспособлениями – съёмниками изоляции.

У этого приспособления имеются калиброванные отверстия для каждого стандартного диаметра жилы (у отверстий режущая кромка). Съёмник изоляции не нарушает токопроводящий поверхностный слой, что сохраняет его прочность.

Монтёрский нож тоже никто не отменяет. Главное, располагать его при съёме изоляции к направлению среза под углом, чтобы не зацепить металлическую жилу. Расположение ножа во время съёма изоляционного слоя под прямым углом не допускается, так как велика вероятность того, что сделаете круговой надрез, в результате чего жила потом может ломаться.

При выборе колпачков СИЗ особое внимание надо уделить размерам обжимных пружин. Основной контакт создаётся в её наименьшей конусной части

Очень важно, чтобы она соответствовала соединяемым проводам. Если жилы будут тонкие, сжим конусной пружиной не получится плотным, а толстые скрученные жилы, наоборот, не войдут в колпачок до конца

Соединение жил

Соединение проводов с помощью колпачков СИЗ на практике выполняется двумя способами:

  1. Без предварительного скручивания. Две жилы, одинаковые по диаметру, с силой надо вставить в пружину. Затем усиленно выполнить вращение колпачка по направлению часовой стрелки. Таким образом делается скрутка на длину оголённых металлических жил проводов.
  2. В случае необходимости соединения трёх или четырёх жил, их надо сначала скрутить при помощи пассатижей, откусить свитый кончик, и потом надеть колпачок, с усилием вращая его по часовой стрелке.

Запомните! Чтобы колпачок СИЗ облегал поверхность скрутки плотно, вращать его нужно только по часовой стрелке, но никак не в противоположную сторону.

Колпачок надевайте с усилием, чтобы за счёт этого раздвинулись витки обжимной пружины и надёжно сдавили соединяемые провода.

Никогда не используйте колпачки СИЗ, чтобы соединять жилы из разного материала. В большей степени это относится к меди и алюминию, между которыми прохождение электрического тока вызывает гальванический процесс.

Как выполнять соединение колпачками показано в этом видео:

Виды колпачков

Многие электрики негативно относятся к колпачкам СИЗ. Но такое отношение может быть вызвано двумя причинами. Либо колпачки неправильно выбрали, либо неумело установили их на соединяемые провода.

Чтобы правильно подбирать колпачки под размеры провода, производителями введена специальная цветовая маркировка:

  • СИЗ-1 – соединяет две жилы сечением 1,5 мм2 (серый);
  • СИЗ-2 – соединяет три жилы сечением 1,5 мм2 (синий);
  • СИЗ-3 – соединяет две жилы сечением 2,5 мм2 (оранжевый);
  • СИЗ-4 – соединяет четыре жилы сечением 2,5 мм2 (жёлтый);
  • СИЗ-5 – соединяет восемь жил сечением 2,5 мм2 (красный).

Правда, единые международные стандарты для такой цветовой маркировки отсутствуют. Поэтому у производителей из разных стран она может отличаться. Будьте внимательны при покупке, уточняйте у продавца-консультанта требуемые размеры.

Подсоединение электрической составляющей

Подключение электрики необходимо для функционирования дополнительного освещения на прицепе. Для этой цели, используется розетка на 7 контактов, которая поставляется в комплекте с фаркопом.

Схема подключения розетки находится в инструкции к фаркопу, и выглядит следующим образом:

  1. Левый указатель поворота.
  2. Противотуманный фонарь.
  3. Масса.
  4. Правый указатель поворота.
  5. Задний ход.
  6. Сигнал торможения.
  7. Габаритные огни.

Подсоединение розетки к проводке, выполняется по следующему алгоритму:

  1. Снимается задняя блок-фара, зачищается изоляция на ее проводке.
  2. Припаиваются провода, в соответствии со схемой распиновки.
  3. С помощью изоленты обматываются места врезки проводов.
  4. Блок-фара устанавливается на место.

После завершения работ по подключению розетки, проверяют работоспособность световых приборов прицепа.

Схемы прямого подключения

Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами — то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.

Распиновка 7 контактной розетки прицепа Евро и РФ

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Подсветка номера и правый габаритный фонарь.
  6. Лампы стоп-сигнала.
  7. Правый габаритный фонарь.

Распиновка 7 контактной розетки прицепа США

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

Схема распиновка 13 контактной розетки

Sony Smart Connect – удобное автоматическое выполнение разных действий и режимов

  1. Поворотник левой стороны.
  2. Задний противотуманный фонарь.
  3. Земля для клемм с 1 по 8.
  4. Поворотник правой стороны.
  5. Левая сторона габаритов и подсветки номера.
  6. Лампа стоп-сигнала.
  7. Правая сторона габаритов и подсветки номера.
  8. Лампа заднего хода.
  9. Постоянное напряжение 12 вольт 35 ампер.
  10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
  11. Земля для клеммы.
  12. Сигнальный провод.
  13. Земля для клеммы 9.

Полезное: Распиновка диагностического разъема автомобилей ВАЗ

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Жгуты проводов с заделкой и стыковые соединители

Жгут проводов с заделкой

  • Жгуты проводов с заделкой, входящие в комплект для ремонта жгутов проводов
  • Номер детали жгута проводов с заделкой
  • Буква, обозначающая наконечник экстрактора, который следует использовать для извлечения данного типа контакта из электрического разъема
  • Позолоченные контакты электрического соединителя

ПРЕДОСТЕРЕЖЕНИЕ: Если в процедуре ремонта указано на необходимость применения клеевого термоусадочного рукава, нагрейте рукав до температуры плавления клея, чтобы обеспечить герметичность уплотнения. Не перегревайте клеевой термоусадочный рукав, чтобы не повредить изоляцию жгута проводов.

Похожие:

Электротехника и электрооборудование транспортных и транспортно технологических…Федеральное государственное бюджетное образовательное учреждение высшего образования Учебно-практическое пособие по разделу «электрооборудование автомобилей»«электрооборудование автомобилей» мдк 01. 02 Техническое обслуживание и ремонт автомобильного транспорта
Рабочая программа дисциплины «Электротехнологии и электрооборудование в сельском хозяйстве»В соответствии с Программой кандидатского экзамена по специальности 05. 20. 02 «Электротехнологии и электрооборудование в сельском… Электрооборудование самолета ту-154МСоставлены в соответствии с программой курса Электрооборудование самолета ту-154м (объем 18 ч.). Приведены основные данные систем…
С введением в действие всн 59-88 “Электрооборудование жилых и общественных…А. Д. Вепринский; цнииэп им. Б. С. Мезенцева Госкомархитектуры (электрооборудование актовых и конференц-залов) – инж. А. И. Зуйков;… Методические указания составлены в соответствии с примерной про­граммой…Методические указания составлены в соответствии с примерной про­граммой по дисциплине «Электрооборудование промыслов» по специ­альности…
3. 4 Электрооборудование и схемы электроснабжения промышленных предприятийПМ. 01 Организация технического обслуживания и ремонта электрического и электромеханического оборудования Снегоходы ЭлектрооборудованиеАдрес: 152931, Россия, Ярославская обл г. Рыбинск, ул. Кольцова, дом 2, инн 7610106515
Выбор и эксплуатация силовых трансформаторов«Электрооборудование и электрохозяйство предприятии организации и учреждении» направления 654500 «Электротехника электромеханика… Техническое заданиеПо заказу муп «Подольская электросеть» поставщик поставляет электрооборудование (силовой трансформатор тмг-250/6/0,4) далее продукция…
Отчет по производственной практике студент гр. 43 ВДистанция электроснабжения, контактная сеть, схемы трассировки, токосъем, электрооборудование, организационные и технологические… Снегоходы ЭлектрооборудованиеСнегоход “Тайга” 5-й компл. (эл зап., 2 карб., разд система смазки, импорт система зажигания, аи-92)
«Диагностика и энергоэффективное электрооборудование» ОглавлениеВычисление, запись и анализ параметров переменного напряжения и тока, включая гармонические составляющие до 49 порядка, в однофазных… Техническое заданиеПо заказу муп «Подольская электросеть» поставщик поставляет электрооборудование силовые трансформаторы тмг160/6/0,4, тмг-400/6/0,4,…
Обеспечение качества и надежности системы электрооборудования автомобилейРабота выполнена на кафедре «Электрооборудование автомобилей и электромеханика» Тольяттинского государственного университета Общие правилаЭлектрооборудование до 500 кВ, вновь вводимое в эксплуатацию в энергосистемах и у потребителей, должно быть подвергнуто приемо-сдаточным…

Руководство, инструкция по применению

Инструкция, руководство по применению

Рекомендации по монтажу Ваго

Специально учиться, как пользоваться клеммниками Ваго, не нужно, процесс установки происходит быстро и просто. Гораздо важнее не ошибиться в выборе и проследить, чтобы изделия соответствовали параметрам электрических контуров.

Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 проводника:

  1. Зачищаем конец провода примерно на 12 мм – снимаем изоляцию.
  2. Вставляем проводник в гнездо, двигаем до упора. В идеале конец жилы без изоляции должен целиком поместиться в корпус.
  3. Проверяем надежность крепления, слегка потянув провод в обратную сторону.

Прозрачный пластик дает возможность убедиться, правильно ли установлена жила.

Внутренняя полость корпуса заполнена специальной пастой. Это особенно ценно, если вместо медных проводников используются алюминиевые. Паста защищает их от образования оксидной пленки

С тыльной стороны Ваги для соединения электрических проводов находится специальное отверстие для тестирования. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры цепи.

При монтаже съемных клемм, конструкция которых отличается наличием рычажка, необходимо произвести пару дополнительных действий:

  • снимаем изоляцию;
  • поднимаем «язычок» вверх;
  • вводим проводник в отверстие, продвигаем до упора;
  • возвращаем рычажок на место;
  • визуально или слегка потянув, проверяем надежность.

Клеммы 221 серии наиболее удобны при установке: широкие рычажки легко поднимать и опускать легким нажатием пальцев.

Обычно на корпуса клеммников нанесены специальные метки, помогающие зачистить жилы.

Чтобы процесс соединения проводов проходил быстро и без заминок, нужно запомнить несколько простых правил:

Обязательно изучите паспортные данные клеммников, там всегда указан диапазон сечений проводников, максимальное напряжение, количество жил. Также обязательно нужно разобраться с маркировкой электрических проводов по цвету.

Обязательно рассчитайте суммарную нагрузку всех линий, которые соединяет клемма. Чтобы не превысить номинальный ток изделия, желательно его подбирать с небольшим запасом.

Выводы и полезное видео по теме

Инструктаж по применению различных видов соединителей:

Подробно о гильзах и обжимных клещах:

Чем хороши самозажимные клеммники:

Правильный выбор клемм и соединителей обеспечивает безопасность, без которой любая электросеть существовать не может. При наличии инструмента можно выполнить соединение проводов самостоятельно, используя подходящих тип коннектора.

Особенно простыми в монтаже являются соединители ВАГО, правда, при соблюдении инструкции по коммутации.

Есть опыт соединения проводов? Или хотите задать вопросы по теме выбора и применения коннекторов? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
