Регулировка клапанов на мотоцикле Урал, или Днепр

Необходимые инструменты


Перед тем, как начать настраивать клапана стоит приготовить необходимые инструменты. В первую очередь вам понадобится набор ключей. На практике нужен будет только один, но лучше иметь все под рукой. Непосредственно настройка клапанов мотоцикла производится с помощью щупов. В зависимости от модели мотора могут понадобиться разные щупы. На м 72 урал потребуется толщина 0,1 мм, для более новых моторов, например, ИМЗ лучше использовать 0,05 мм.

На самом деле это очень условные показатели. При настройке происходит небольшой допуск, но в условиях работы силового агрегата это не влияет на его характеристики.

Потребуется запастись небольшой посудой для сбора масла, оно иногда может проливаться. Также не лишней будет ветошь, ею очищают мотор от грязи. Давайте посмотрим, как правильно выполнить этот ремонт.

Как отрегулировать без щупа клапана на мотоцикле урал

Регулировка клапанов мотоцикла Урал и Днепр.

В механизме газораспределения регулируется тепловой зазор в приводе клапанов. Для того чтобы клапан герметично садился на седло, необходимо, чтобы в то время, когда кулачек распредвала не воздействует на толкатель, между клапаном и деталями привода был зазор. Если такого зазора не будет, то клапан упрется в привод, не сядет на седло и не обеспечит герметичного прилегания . Если же зазор между клапаном и деталями привода наоборот будет слишком велик это приведет к тому что открытие клапанов будет запаздывать. В обоих случаях это привет к неустойчивой работе двигателя, работе его с перебоями ( а если к этому еще добавить плохо выставленное зажигание, неправильно подобранные свечи, не отрегулированные карбюраторы, то мотоцикл скорее всего вообще откажется заводиться и работать).

Регулировку зазора производят на холодном двигателе. При этом полезно знать, что у нижнеклапанного двигателя ( мотоциклы: М-72, К-750, Днепр-12, МВ-750) зазор при прогреве двигателя уменьшается, а у верхнеклапанных двигателей (мотоциклы урал и днепр современных моделей). Поэтому для нижнеклапанных двигателей при регулировке назначают больший зазор, а для верхнеклапанных – меньший.

Внешним признаком увеличения зазоров в приводе клапанов является звонкий металлический стук в головках цилиндров на прогретом двигателе. Признаками отсутствия зазора является падение мощности двигателя мотоцикла урал и днепр , хлопки в карбюратор.

И так перейдем к самим регулировкам:

1) Регулировка клапанов на мотоциклах М-72, К-750, МВ-750, Днепр-12Регулировку зазора необходимо производить следующим образом:

· Отвернуть винт 9 рис.1 и снять крышку 10 вместе с уплотнительной прокладкой 8.

· Повернуть коленчатый вал двигателя мотоцикла урал или днепр, пока не закроется впускной клапан

· Ослабить контргайку 5 регулировочного болта толкателя стержня выпускного клапана

· Завинчивая или вывинчивая регулировачный болт 11 толкателя 7, установить зазор между толкателем 7 и стержнем клапана 0,1 мм ( зазор следует проверять щупом )

· Установив зазор, законтрить контргайку 5, удерживая регулировачный болт 11 ключом . Окончательно проверить зазор.

Для регулировки зазора впускного клапана продолжить проворачивание коленчатого вала до момента начала подъема выпускного клапана и вышеописанным способом отрегулировать зазор.

· Закрыть клапанную коробку крышкой 10 с прокладкой 8 и с помощью отвертки надежно закрепить винт 9 крепления.

При проверке и регулировке зазора необходимо поставить ванночку под головку цилиндра, снять крышку головки цилиндра и слить скопившееся масло. Установить поршень в в.м.т. такта сжатия, провернув коленчатый вал так, чтобы метка «В» , нанесенная на маховике, совместилась с меткой на картере двигателя; наблюдать за этим нужно через смотровое окно в картере двигателя при снятой резиновой пробке. В этом положении оба клапана, впускной и выпускной, будут полностью закрыты, а их коромысла должны свободно качаться на осях. Затем необходимо с помощью плоского щупа проверить зазор между обоими коромыслами и клапанами.

При неправильном зазоре необходимо ослабить контргайку 1 (рис.2) и, вращая регулировачный болт 2 в ту или другую сторону, установить необходимый зазор. После этого затянуть контргайку. Зазор регулируют ,когда двигатель находится в холодном состоянии; при этом зазор должен быть равен на выпускном — 0,1мм ± 0,01мм, на впускном — 0,07мм ±0,01мм. Если зазор отсутствует или очень мал, то клапан не будет плотно прилегать к своему седлу в момент закрытия; если зазор велик, будет запаздывать начало открытия клапана.

Величину зазора следует проверять при необходимости. При регулировке зазора в другом цилиндре необходимо провернуть коленчатый вал на один оборот ( 360 º), после чего произвести проверку и регулировку клапанов, как указано выше.

3) Регулировка клапанов на современных мотоциклах Урал (М-67, ИМЗ-8.103 и т.п.)

Далее будет описано два способа регулировки клапанов мотоцикла Урал.

Первым что хотелось бы отметить это то, что зазор между стержнем клапана и регулировочным винтом на холодном двигателе мотоцикла Урал должен составлять 0,05мм. Регулировочные винты не должны иметь забитых граней и должны быть законтрены.

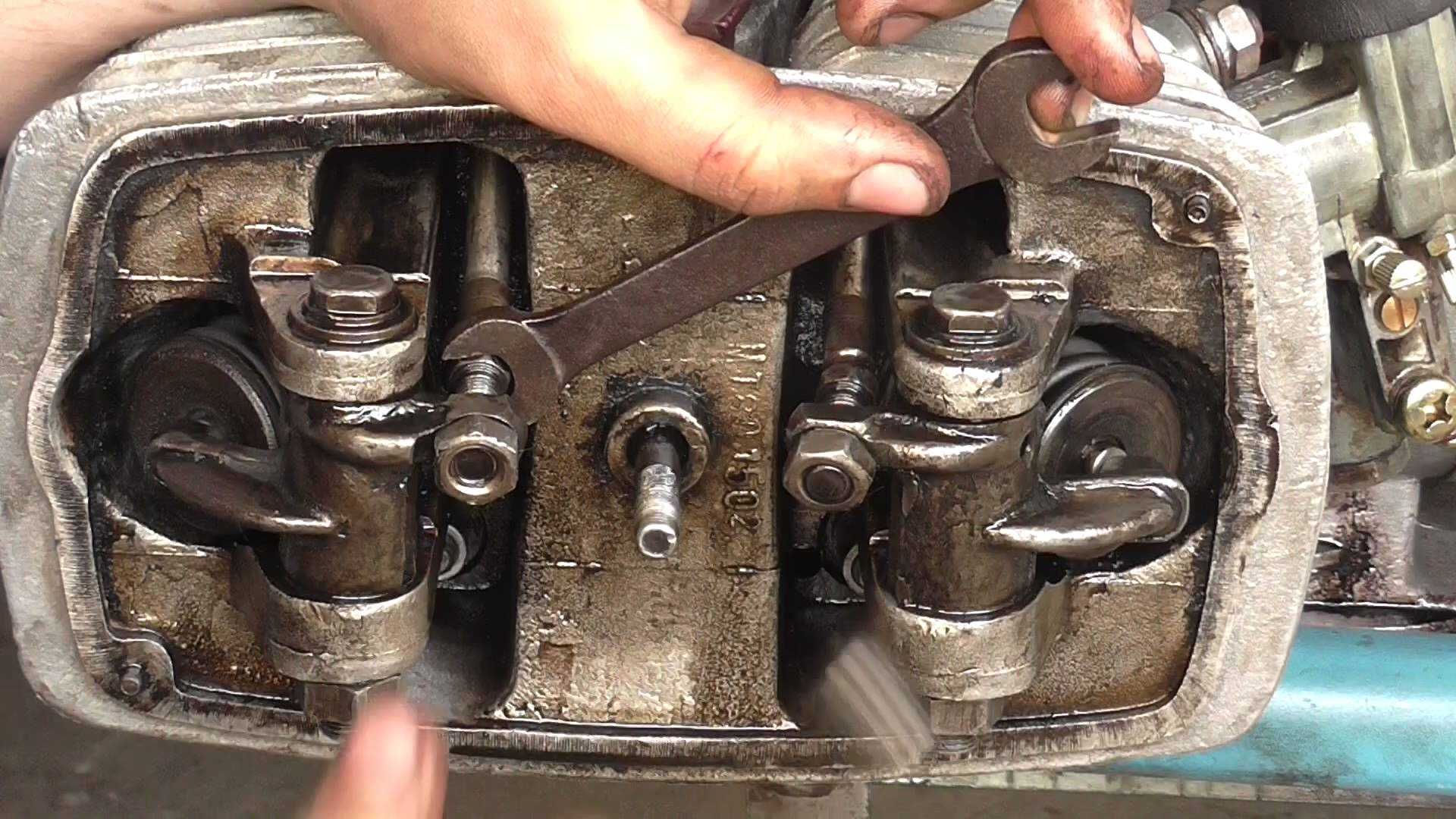

· Для регулировки зазоров надо снять крышку головки цилиндров и слить скопившееся масло. Затем рычагом пускового механизма проворачивать коленчатый вал. С началом закрытия впускного клапана регулируют зазор для выпускного клапана и с началом открытия выпускного клапана регулируют зазор для впускного клапана.

Зачем нужна регулировка

  • При малом зазоре, особенно если толкатель прилегает вплотную, наблюдается низкая компрессия. Даже на нагретом двигателе остается зазор. В таком случае мотор работает нестабильно при любой температуре, на горячем двигателе будут слышны характерные стуки, могут происходить хлопки в карбюратор;
  • При большом зазоре на клапанах, они открываются не полностью. При этом, камера сгорания плохо проветривается, а также недостаточно наполняется топливо-воздушной смесью. Это приводит к нестабильной работе мотора.

При сильных отклонениях в зазорах двигатель работает очень нестабильно, вплоть до невозможности его запуска. Регулировка производится с целью избежать этих проблем.

Регулировка клапанов на Урале своими руками

Подробное описание настройки и регулировки клапанов на мотоциклах Урал и Днепр

Регулировка клапанов на мотоцикле Урал или Днепр проводится нечасто, но эта процедура обязательна и позволяет сохранять мотор в полноценном рабочем состоянии. Несмотря на то, что представленные советские тяжелые мотоциклы имеют отличающиеся двигатели, принцип и схема регулировки у них совпадает.

Что такое тепловой клапанный зазор?

Тепловой клапанный зазор – расстояние от верхнего торца стержня клапана до давящей части коромысла. Этот зазор необходим, чтобы при выходе мотора на высокие рабочие температуры, с последующим расширением металла, сохранилась оптимальная функция открытия клапанов. Конечно, на холодную, мотор может работать неровно или не в полную мощность, благо моторы с воздушным охлаждением быстро выходят на рабочую температуру и клапана начинают работать как положено. У разных агрегатов – разный зазор, это обусловлено материалами, из которых они изготовлены. К примеру, в мотоцикле Днепр К-750 имеет зазор 0.1 мм, в то время, когда более современные модели советских тяжелых мотоциклов получили зазор всего 0.05 мм. Это значит, что более старый К-750 изготавливался из металла подверженного высокой степени теплового расширения, а современные модели делают из более стабильного металла. Для контроля зазоров используют специальные щупы. Они изготовлены из стальных пластин различной толщины. На каждом щупе указана его толщина, а степень отклонения с указанной величиной настолько мала, что в условиях работы данных двигателей погрешностью можно пренебречь.

Зачем производится регулировка клапанов на мотоциклах Урал?

Клапана имеют подвижность в обе стороны, вдоль своей оси, а значит зазор может увеличиваться или уменьшатся. Для начала рассмотрим, что произойдет, если зазор уменьшится, вплоть до прилегания к толкателю. В первую очередь снижается мощность, за счет потери компрессии. Двигатель нагрелся, металл расширился, и клапан стал закрываться не полностью, меньше прилегать к седлу, за счет постоянного соприкосновения с толкателем. Определить это можно по нескольким признакам – двигатель стал заводиться хуже, заметна потеря мощности при прогреве, также можно услышать стук клапанов на горячую и заметить хлопки в карбюраторе. Тут Вы можете узнать подробнобности о настройке карбюраторов на мотоцикле Урал. С другой стороны, если зазор станет больше положенного, то открытие клапанов будет происходить не полностью, камера сгорания станет меньше наполняться топливно-воздушной смесью и хуже продуваться от выхлопных газов. В обоих случаях двигатель станет работать заметно хуже, а в самых запущенных случаях мотор будет просто невозможно завести. Кстати, зажигание на Урал тоже должно быть отрегулировано.

Клапана на мотоцикл Урал

Мотоциклы Урал являются отечественными транспортными средствами. Они пользуются большой популярностью, потому что их могут позволить приобрести себе мотоциклисты с любым опытом вождения. Мотоцикл Урал начал производиться еще в советское время. Многие и сегодня используют старые модели для езды.

В целом мотоциклы Урал являются надежными. Они редко выходят из строя. Для того чтобы двигатель мог прослужить длительное время необходимо вовремя заниматься профилактическими работами, которые заключаются в проверке и исправлении неполадок в отдельных системах мотоциклетной техники.

Как притирать клапана дрелью?

пешеход Чт, 19/07/2007 — 06:25

Викинг, Народ че паретесь шуруповертом, у вас че клапана кривые, и вы их по ходу дела об седло шлифуете.

Большинство голов с какими приходится работать изношенные, большая фаска седла клапана, в направляюших люфт, клапана с прогарами либо изношена рабочая фаска тарелки. 1 Пребиваю направляющию, блого есть где купить заводские заготовки для дяди токаря. 2 Зенкую (шарошу) седла клапанов, 45, 15, 75 градусов, благо есть знакомые в авто сервисе, хотя надо бы прикупить себе набор шарошек чтоб не клянчить

Важно чтоб рабочая фаска седла (45) не была широкой, где то 1мм. 3 Отдаю, если клапана б.у

на шлифовку рабочей фаски, бывает что новые лапана тоже приходится шлифовать, так как кривые. 4 После указанных выше процедур притираю руками, окуратно не больше 10 минут алмазной пастой, долго тереть вообще не советую, сокрашаете ресурс своей голове (мото голове). Все работы занимают 1 день, затрат 5$ и голова как новая. Советую еще отполировать каналы, наружную и внуттрению поверхность тарелки клапана, что добавит кобыл вашему мотору, да и собирать такие узлы намного приятней.

P.s. Полировать каналы удобней шуруповертом.

oppozit.ru

Регулируем клапан

Процедура регулировки зазоров на мотоцикле «Урал» требует аккуратности и внимательности, так как необходимо точно установить конкретное значение.

Сам процесс можно разделить на несколько последовательных действий:

В самом начале нужно снять крышку головки цилиндра. Иногда там может присутствовать некоторое количество масла, которое нужно слить.
На данном этапе следует провернуть коленвал до тех пор, пока один из поршней не окажется в верхней точке (мертвой). Это можно определить по специальным меткам, расположенным на маховике и картере двигателя. Когда поршень будет в нужном положении эти метки должны совпасть. Проконтролировать этот процесс можно сквозь специальное отверстие, зачастую закрытое специальной пробкой.
Замер зазора специальным щупом размером 0,05 мм. В случае несоответствия следует приступить к регулировке, которая производится болтом расположенном на коромысле

Очень важно перед его откручиванием отпустить контргайку. После того как установлен нужный размер зазора контргайку зажимаем обратно.
Проверяем еще раз данный параметр и потом устанавливаем отвинченную ранее крышку на место.

Клапана на мотоцикл Урал

24 марта

Мой мир

LiveJournal

Мотоциклы Урал являются отечественными транспортными средствами. Они пользуются большой популярностью, потому что их могут позволить приобрести себе мотоциклисты с любым опытом вождения. Мотоцикл Урал начал производиться еще в советское время. Многие и сегодня используют старые модели для езды.

В целом мотоциклы Урал являются надежными. Они редко выходят из строя. Для того чтобы двигатель мог прослужить длительное время необходимо вовремя заниматься профилактическими работами, которые заключаются в проверке и исправлении неполадок в отдельных системах мотоциклетной техники.

К чему может привести несвоевременная регулировка клапанов на мототехнике Урал

Владельцы мотоциклов марки Урал очень часто сталкиваются с проблемой с клапанами. Их необходимо своевременно настраивать. Не каждый современный мотоциклист знает, как отрегулировать клапана на мотоцикле Урал. Для этого необходимо иметь определенные знания и навыки.

Самостоятельно проводить регулировку можно. Изначально необходимо ознакомиться с тем, как это делать. Инструкции по работе с клапанами Урала не являются сложными. С ними может разобраться каждый мотоциклист.

Важно: Следует запомнить, что для того чтобы двигатель Урала мог прослужить долгие годы необходимо осуществлять настройку клапанов через каждые две тысячи километров пробега. Такая периодичность выбрана не случайно

Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя. Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше

Такая периодичность выбрана не случайно. Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя. Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше.

В итоге регулировать клапаны необходимо каждому владельцу мотоциклетной техники Урал. Это позволит долгие годы наслаждаться использованием своего транспортного средства для различных целей. С настроенными клапанами двигатель всегда будет работать исправно.

Направляющие клапанов мотоцикл Урал

Регулировка клапанов на мотоцикле Урал

Для того чтобы отрегулировать клапана на мотоциклетной технике Урал необходимо разделить процесс на несколько этапов.

Как отрегулировать клапана на мотоцикле Урал

Они заключаются в:

  • отвинчивании винта и снятии крышки наряду с прокладкой,
  • поворачивании коленчатого вала до той степени, пока не произойдет закрытие впускной клапан,
  • ослаблении контрболта, который располагается на толкателе стержня выпускного клапана,
  • регулировании величины зазора между основанием клапана и толкателем или коромыслом. Зазор должен быть на уровне 0.1 миллиметров.
  • установке зазора. Она заключается в винчивании контргайки на определенном месте.

Для регулировки впускного клапана необходимо вначале проведения работы поворачивать коленчатый вал до той степени, чтобы выпускной клапан полностью закрылся. Только после этого можно настраивать зазор между основанием впускного клапана и толкателем или коромыслом.

Последовательность действий настройки впускного клапана на мотоцикле Урал практически не отливается от той, которая используется для регулировки выпускного клапана.

Важно: Осуществляя настройку одного клапана, необходимо не забыть произвести регулировку и другого. Иначе это приведет к нарушению работы двигателя

Многие мотоциклисты не считают настройку клапанов на мотоцикле Урал слишком сложной. Ее без лишних затрат можно сделать и в домашних условиях, что приведет к экономии на услугах различных мотосервисов.

Что такое тепловой зазор


Под понятием тепловой зазор подразумевают расстояние между коромыслом и верхним торцом клапана. Это позволяет при неизбежном тепловом расширении деталей двигателя обеспечить оптимальную работу клапанного механизма. Недостатком наличия такого зазора является низкая стабильность мотора при запуске на холодную, но зато он отлично работает при полном прогреве.

Следует помнить, что зазор должен быть соответствующим модели двигателя. На старых моделях сплавы менее стабильны, поэтому рекомендуется настраивать этот показатель равным 0,1 мм. На более современных движках зазор может устанавливаться в пределах 0,05 мм.
