Задний амортизатор его устройство,настройка и ремонт

Как усилить ходовую

Ходовая часть снегохода напрямую влияет на расход топлива. Низкая проходимость и слабая маневренность добавляют нагрузку на двигатель во время поездки по пересеченной местности. Чтобы улучшить ходовые свойства мотовездехода, можно попробовать отрегулировать заднюю подвеску, схождение лыж. Второй фактор влияет на проходимость техникой сложных участков. Если лыжная база неправильно настроена, то во время езды водитель будет ощущать вибрацию в ветровом стекле и руле.

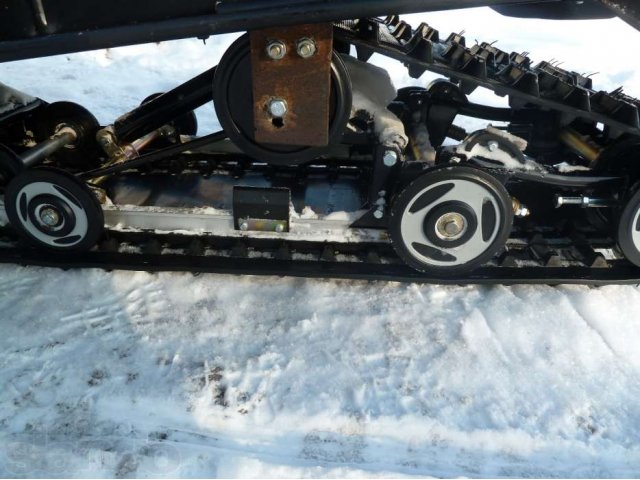

Регулировка задней подвески

Под тяжестью груза снегоход проседает, как и любой другой механизм. С водителем и пассажиром задняя часть машины неизменно опускается. Для улучшения ходовых качеств машины необходимо отрегулировать пружины таким образом, чтобы этот показатель был в пределах от 5 до 7 сантиметров.

При этом ослабление ленточного ограничителя должно составлять около 3 — 3,5 см. От того, какой вес давит на гусеничную базу, зависит сила сцепления агрегата с дорогой. Меньшая длина ограничителя способствует снижению давления на гусеницу, что в свою очередь позволяет эффективнее управлять транспортом.

Чтобы настроить ленточный ограничитель, нужно:

  • надавить на передние пружины;
  • открутить гайку кронштейна ограничителя;
  • переставить болт, на котором закреплен ремень в нужное положение;
  • закрепить гайку.

Советы по корректированию задней подвески

Заметно рысканье
Сначала проверить схождение лыж. При необходимости отрегулировать. Уменьшить натяжение пружин сзади.

Ощущается жесткость (или ее недостаток) задней подвески во время движения
Снизить (или увеличить) натяжение пружин.

Гусеничный движитель сильно пробуксовывает при трогании
Пересесть на пассажирское сидение. Переставить болт ограничителя в нижнее отверстие на кронштейне.

Заметны перебои в работе переднего ограничителя
Опять же переставить болт в нижнее положение.

Схождение и регулировка лыж

Чтобы снегоход уверенно вел себя на дороге, необходимо время от времени проверять схождение лыж. Вычислить этот показатель можно путем замера расстояния между передними (А) и задними (В) краями лыжни и нахождения разницы между ними. При этом должно выполняться равенство: А-В=10мм.

Проверка схождения

Следующую манипуляцию следует проводить до и после регулировки лыж. Для нормального функционирования лыжная база должна располагаться прямо и вперед. Проверить это довольно просто − нужно приложить ровный брус сначала у одной, а потом к другой лыжне.

Расстояние между брусом в передним концом каждой из них должно быть ровно 5 мм.

Регулировка

Чтобы отрегулировать схождение лыжни, необходимо выполнить последовательность действий:

  • проверить положение руля и установить в положение «прямо-вперед»;
  • ослабить контргайки тяг;
  • вращать рулевые тяги до тех пор, пока расстояние между передними краями лыж не станет на 10 мм меньше, чем между задними;
  • снова затянуть контргайки.

Принцип работы амортизатора на снегоходе варяг 550

При подготовке нового снегохода к эксплуатации выполните следующие работы:

проверьте целостность упаковки и сохранность пломб;

вскройте упаковку, извлеките эксплуатационную документацию, проверьте правильность ее оформления. По упаковочному листу проверьте комплектность снятых со снегохода деталей и сборочных единиц и их сохранность, а так же наличие и комплектность ЗИП (см. подраздел «Комплектность» паспорта на снегоход);

распакуйте снятые со снегохода детали и сборочные единицы; проверьте, нет ли механических повреждений поверхности капота, рамы, сиденья, стекла, при необходимости устраните повреждения покрытия корпуса.

удалите наружную консервационную смазку, установите на место снятые при упаковке снегохода детали и сборочные единицы:

отверните гайку крепления кронштейна задней части снегохода к бруску дна ящика. Отверните болт крепления кронштейна и снимите кронштейн с крюка сцепки снегохода;

отверните гайки крепления кронштейнов передней части снегохода, снимите болты и кронштейны (для снегоходов ТАЙГА Люкс 550 II, ТАЙГА Атака 551 II);

выпрямите (например, с помощью трубы) шпильки тяг крепления телескопических стоек снегохода к дну ящика, избегая повреждения резьбы и не применяя ударных нагрузок. Отверните гайки крепления кронштейнов тяг к дну ящика. Затем отверните гайки на шпильках тяг и удалите тяги из телескопических стоек (приподняв или наклонив снегоход на бок). Снимите со штоков гидропневматических амортизаторов самоконтрящиеся гайки М10 с шайбами (фиксирующие кольца не снимайте), установите в ухо каждого амортизатора по две пластмассовые втулки, затем вставьте амортизаторы в телескопические стойки и закрепите их самоконтрящимися гайками М10 с шайбами, гайки необходимо затягивать с крутящим моментом 2,7…3,0 кгс  м (для снегоходов ТАЙГА Классика 500, ТАЙГА Варяг 550, ТАЙГА Барс 850);

в отверстия подошвы лыжи установите подрез, сверху на лыжу установите кронштейн и закрепите тремя гайками М10 самоконтрящимися с фланцем, крепящими подрез. Установите буфер на лыжу. Вставьте в отверстия шкворня две втулки. Заведите шкворень в лыжу и вставьте в отверстия лыжи и шкворня болт М10х130. Затяните гайки М10 самоконтрящиеся с моментом 5,0…5,6 кгс  м, подложив под болт и гайку шайбы 10;

установите спинку на сиденье и закрепите ее болтами;

установите брызговик на задний кронштейн рамы снегохода и

закрепите его заклепками;

вставьте упор в отверстия на капоте (или воздуховоде), и втяните концы упора до срабатывания фиксаторов (для снегоходов ТАЙГА Классика 500, ТАЙГА Люкс 550 II);

снимите обтекатель. Выверните и выньте винт вместе с пластмассовой шайбой и резиновой втулкой из фиксатора на капоте. Установите ветровое стекло выступами в щели капота. Совместите отверстие стекла с отверстием капота, вставьте винт с шайбой в фиксатор и подтяните стекло винтом к капоту, не допуская деформации ветрового стекла. Установите обтекатель и закрепите стекло и обтекатель с нижней стороны капота резиновыми фиксаторами. Установка шести фиксаторов крепления стекла обязательна (для снегоходов ТАЙГА Классика 500, ТАЙГА Люкс 550 II);

установите стекло ветровое выступами в щели капота. Совместите отверстие стекла с отверстием капота, установите в отверстия держатели, подожмите и зафиксируйте фиксаторами, не допуская деформации ветрового стекла. Закрепите стекло с нижней стороны капота резиновыми фиксаторами (для снегоходов ТАЙГА Варяг 550, ТАЙГА Атака 551 II, ТАЙГА Барс 850);

установите руль в рабочее положение и затяните гайки крепления руля;

установите чехол руля (для снегоходов ТАЙГА Варяг 550, ТАЙГА Люкс 550 II, ТАЙГА Атака 551 II, ТАЙГА Барс 850), для этого выполните следующее:

а) закрепите один конец держателя поз. 1 на руле при помощи болта

Плюсы и минусы торсионной подвески

Несмотря на то, что такие торсионы на автомобиле уже давно и успешно применяются, у подвески такого типа есть немало отличительных особенностей, которые мешают массовому внедрению.

Начнем с преимуществ:

  • компактное размещение под днищем или в пределах рамы;
  • простота эксплуатации и ухода за упругим элементом;
  • небольшой вес всего узла в сборе;
  • возможность ручной настройки на требуемые условия эксплуатации (изменение клиренса);
  • простой ремонт и замена на новый торсион (может потребоваться специальный инструмент);
  • срок службы рассчитан на весь срок эксплуатации машины;
  • хорошая плавность хода на плохой дороге;
  • высокая грузоподъемность.

Большинство этих свойств было актуально в середине прошлого века, когда от легковушки требовалось простота и надежность конструкции, тогда как другие качества отходили на второй план.

На современном ТС недостатки торсиона становятся очевидны:

  • регулировка и замена торсиона требует определенной квалификации и инструмента;
  • сложность производства упругих штанг, их высокая стоимость в сравнении с классическими пружинами и рессорами;
  • опорные игольчатые подшипники требуют регулярной замены или регулировки;
  • не терпят быстрой езды по разбитым дорогам;
  • в крутых поворотах требуют аккуратного и собранного вождения;
  • даже исправный торсион может лопнуть от неправильной эксплуатации.

Регулировка карбюратора Микуни на снегоходе Тайга

В этой статье Вы найдете ответ на вопрос, как осуществляется регулировка карбюратора Микуни на снегоходе. Информация ниже полностью применима как для двигателя РМЗ-500А так и для двух карбюраторов двигателя РМЗ-500В.

Процесс образования газообразной топливной смеси из горючего и воздуха называется карбюрацией.

Превращение жидкого топлива в газообразное может происходить путем испарения или распыления. А прибор с помощью которого это происходит называется карбюратор. На снегоходе тайга устанавливается карбюратор (карбюраторы) фирмы Микуни.

С помощью маркировки на корпусе можно идентифицировать прибор, так по надписи 34-560 можно определить диаметр диффузора – 34 мм., по первым двум цифрам.

Идентификация карбюратора Микуни

Что бы получить общее представление из каких деталей состоит карбюратор можно ознакомиться с рисунком ниже:

В дальнейшем тексте статьи будем ссылаться цифрами на детали на этом изображении.С общим устройством и принципом работы карбюраторов Микуни можно ознакомиться в статье «Карбюратор Микуни устройство и регулировка».

Особенности регулировки

Как мы уже упоминали, одно из основных преимуществ торсионных подвесок – возможность регулировки.

Большой плюс здесь в том, что автолюбителю не нужно тратить деньги на посещение СТО и оплату услуг дорогостоящих мастеров – всю работу можно сделать самостоятельно, с помощью нескольких простых ключей.

Так, любители спортивного стиля езды часто решаются к занижению задней части автомобиля.

И действительно, в некоторых случаях подобные шаги вполне оправданы и позволяют уменьшить общую осадку автомобиля и повысить жесткость подвески.

Но здесь есть одна большая опасность. Чрезмерное занижение подвески однозначно приведет к повышению нагрузки. Как следствие, торсионы меньше служат и быстрее выходят из строя.

Высота торсионной подвески меняется посредством изменения высоты торсиона или, если быть точнее, его «звезды» (шлицевого оконцевателя).

Как правило, торсионы имеют по краям специальные шлицевые разъемы («папы»). При этом один край подвески фиксируется с корпусом балки, а другой коммутируется со шлицевым разъемом («мамой»).

Стандартная позиция шлицов всегда помечена, изменение высоты в большую или меньшую сторону позволяет, соответственно, повысить или уменьшить жесткость подвески.

Обкатка снегохода

Надежность и долговечность двигателя, а также других механизмов снегохода в большой степени зависят от режима работы снегохода в начальный период его эксплуатации – при обкатке. Продолжительность обкатки снегохода 300 км. Пропорции смешивания топлива при обкатке см. тут.

Во время обкатки соблюдайте следующие рекомендации:

– нагрузка на снегоход – один водитель;

– для поездок выбирайте ровные участки местности с плотным (наст, укатанный снег) снежным покровом. Езда по сильно пересеченной местности, глубокому рыхлому или мокрому снегу, преодоление крутых и затяжных подъемов не допускаются;

– обкаточный пробег проводите при температуре окружающего воздуха от минус 25 °С до минус 3 °С, так как при более высокой температуре снег мокрый и больше вероятность перегрева двигателя, а при очень низкой – затруднен пуск двигателя и страгивание снегохода из-за повышенной жесткости гусеницы;

– внимательно следите за тепловым режимом работы двигателя. Не допускайте полного открытия дроссельной заслонки. Ограничьте степень ее открытия примерно до 75 %. Однако в обкаточный период полезно давать снегоходу кратковременные интенсивные разгоны и двигаться с различными скоростями. Разгоны с полностью открытой дроссельной заслонкой, длительное движение на высокой скорости и перегрев двигателя противопоказаны для нормальной обкатки;

– следите за состоянием крепежных соединений. При необходимости производите подтяжку крепежных деталей. Подтяжку резьбовых соединений двигателя проводите на холодном двигателе;

– после первых 20…25 км пробега проверьте и, при необходимости, отрегулируйте натяжение и выравнивание гусеницы, ремня вентилятора, установку шкивов вариатора;

– после 150 км пробега промойте топливный фильтр в баке. Осмотрите свечи зажигания, при необходимости проведите их очистку. Проверьте натяжение гусеницы, ремня вентилятора.

— после 150 км пробега проверьте натяжение и центрирование гусеницы, натяжение ремня вентилятора; На новом снегоходе, или после замены гусеницы, при движении может ощущаться вибрация со стороны движителя. Это связано с тем, что гусеница полностью не распрямилась в местах сгибов после хранения. После 300 км. гусеница должна полностью расправиться.

— в период обкатки снегохода перед выключением двигателя необходимо делать выдержку в течении 30 сек. на оборотах холостого хода (при полностью отпущенном рычаге газа). Выдержка делается для записи наработки двигателя в память коммутатора. Это необходимо для снятия ограничения выхода двигателя на максимальные обороты после завершения обкатки снегохода.

После окончания обкатки проведите техническое обслуживание в объеме ТО-1 (см. таблицу тут), замените масло в коробке передач, проверьте надежность контакта трансформатора с «массой» и, при необходимости, зачистите посадочное место.

ВНИМАНИЕ Во время обкатки не обучайте вождению снегохода, так как это может привести к перегрузке двигателя и трансмиссии из-за неумелых действий обучающихся. Максимальная скорость и обороты при обкатке

Максимальная скорость и обороты при обкатке

Двигатели современных снегоходов Тайга оборудованы программируемой системой зажигания производства (Италия). Система зажигания имеет функцию ограничителя оборотов двигателя на период обкатки с последующим автоматическим смещением ограничителя после обкатки.

Алгоритм работы функции: первые пять часов работы двигателя (что составляет около 300 км пробега снегохода) будет ограничена скорость вращения коленвала на уровне 6000 об/мин. Максимальная скорость движения снегохода при этом будет составлять около 60 км/ч. После пяти часов работы двигателя ограничитель автоматически сместится на 8000 об/мин и движение снегохода может быть возможным с максимальной скоростью. Смещение ограничителя будет заметно по увеличившейся максимальной скорости снегохода.

ВНИМАНИЕ В случае, если останавливать двигатель без работы на холостом ходу или скорость холостого хода двигателя будет более 2000 об/мин, счетчик времени действия ограничителя не будет плюсовать время поездки к общему времени работы двигателя. Время действия ограничителя может при этом значительно превысить 5 часов. Ограничитель оборотов коленчатого вала служит для предотвращения недопустимых режимов работы двигателя в период обкатки

Ограничитель оборотов коленчатого вала служит для предотвращения недопустимых режимов работы двигателя в период обкатки.

Видео

Тесты

Правильно протестировать гоночную машину — непростое дело. Многие пилоты так увлекаются экспериментами с регулировками, что забывают некоторые прописные истины. Главная из них — никогда не менять несколько параметров настройки сразу. При таком раскладе будет невозможно установить истинную причину улучшения или ухудшения поведения автомобиля. Второй очень важный вопрос — это честность и откровенность самого гонщика. Когда из-за ошибок в пилотировании время прохождения круга нестабильно, легче всего утешаться тем, что плохой результат— причина неверной настройки, и тут же пробовать другие варианты. Это чистый абсурд, который никогда не приведет к хорошему результату.
Вот что по этому поводу говорит Ники Лауда. «Чтобы установить, как то или иное усовершенствование влияет на управляемость, необходимо достичь стабильного времени прохождения круга. Вот типичный пример: 1:15.0—1:14,0— 1:13,9—1:13,7 — 1:13,6 — 1:13,6—1:13,6 — 1:13,6. Только после этого я могу сделать перерыв и начать пробовать другой вариант

Важно уметь вернуться к уже испробованному варианту, если последующие оказались хуже. Очень многое зависит от исследовательского таланта гонщика, ведь стремлением во что бы то ни стало проехать максимально быстро можно «заездить» проблему — она как бы перестанет существовать, поскольку разница в долях секунды исчезнет»

С другой стороны, существует множество ситуаций, когда искать оптимальные варианты настроек вообще неразумно. Например, на новой, незнакомой трассе или при ограниченном времени свободных тренировок. В такой ситуации гонщик должен уметь приспособиться к поведению автомобиля. Стиль его вождения должен максимально сглаживать неоптимальную настройку машины

Это вообще важно, поскольку невозможно настроить гоночный автомобиль идеально для всех поворотов одной трассы. Компромиссным, но единственно правильным решением будет оптимальная настройка для самых важных поворотов, обеспечивающих максимальный выигрыш во времени

Разница между реальностью и мифом, о которой говорилось в начале статьи, как раз и кроется в умении найти правильный компромисс для каждой конкретной ситуации. Настройка — дело тонкое!

Как работают регулируемые койловеры

Нужно понимать, что в конструкциях подвесок есть различия, и немалые

Поэтому, прежде чем выбирать внешние элементы подвески, следует обратить внимание на рекомендации производителя

Важно знать, как настроена система, особенности настройки внешних элементов

Большая часть транспорта комплектуется масляными амортизаторами с двойным штоком, который приходится периодически менять.

Более мощные машины, в частности внедорожники, однотрубными элементами подвески с газовым наполнением.

Принцип работы регулируемых элементов заключается в следующем.

Регулировать давление жидкости в амортизаторе – это прерогатива поршня. Он полупроницаемый с маленькими отверстиями. Определённое количество масла проходит именно через него.

Из-за того, отверстия микроскопические, жидкость просачивается в небольших количествах, а поршень способен, в этой ситуации, сжимать и поглощать силу.

Особенность регулируемых комплектов в том, что в них можно изменять сами отверстия, их размер. Другими словами, контролировать эффективность поглощения силы.

Важно понимать, что система очень сложная. Здесь нужны специальные знания и практические навыки

Если вы предпочитаете агрессивную манеру езды. Вам нравится входить в повороты на скорости? Получать удовольствие от езды по пересечённой местности? Тогда нужно отрегулировать высоту элементов подвески.

Следовательно, для этого, необходимо большее сопротивление. При передвижении в черте города достаточно регулировок и настроек завода-производителя. Алгоритм следующий:

  1. Автомобиль поднимается на подъёмник.
  2. С обратной стороны элемента есть специальный циферблат, где видна шкала с делениями в диапазоне от 1 до 10, как показано на рисунке.
  3. При постановке диска на более высокое число вы, тем самым, уменьшаете размер отверстий в поршне. Результат манипуляции – повышенная прочность удара.


Может быть, многие не знают, что есть возможность, самостоятельно изменить настройки. Если вы не претендуете на роль Шумахера и не являетесь энтузиастом, скорее всего, нет необходимости регулировать устройство койловера.

С другой стороны, нужно понимать, что от правильных настоек зависит комфорт и безопасность всех участников дорожного движения. Водитель контролирует динамичность машины.

Самые доступные и простые элементы – это те, у которых стационарная опора заменена на 2 пружины и соединена резьбой.

Конструкция, даёт возможность регулировать клиренс автомобиля, перемещая пружины вверх или вниз. Все амортизаторы и пружины изготавливаются из высокопрочной стали и способны выдержать высокие постоянно действующие нагрузки на переднюю часть кузова авто.

Что ещё можно делать? Изменять жёсткость. Такие амортизаторы дороже нерегулируемых образцов. У них шаг и ход штока зависит от изменения клиренса. Эти амортизаторы, с ручной регулировкой и койловеры с автоматической настройкой, могут влиять на скорость движения авто и управление машиной.

Технические характеристики

Габаритные данные:

  • Конструкционная длина снегохода – 2990 миллиметров.
  • Ширина – 1050 миллиметров.
  • Полная высота – 1380 миллиметров.
  • Полная длина гусеничной ленты – 3937 миллиметров.
  • Ширина гусеничной ленты – 500 миллиметров.
  • Высота гусеничной ленты – 22 миллиметра.
  • Ширина колеи между центрами лыж – 900 миллиметров.
  • Гусеничная база снегохода – 508 миллиметров.

Эксплуатационные значения:

  • Конструкционная масса – 280 килограмм.
  • Модель устанавливаемого двигателя – РМЗ-550.
  • Тип запуска двигателя – электростартерный.
  • Тип заднего амортизатора движителя – гидропневматический однотрубный.
  • Вместимость топливного бака – 40 литров.

Трансмиссия:

  • Тип опционально устанавливаемой трансмиссии – двухступенчатая.
  • Тип устанавливаемой трансмиссии – вариатор.
  • Количество скоростей – 4: пониженная, повышенная, реверсивная, нейтральная.

Подвеска:

  • Тип передней подвески – телескопическая.
  • Ход передней подвески – 105 миллиметров.
  • Тип задней подвески – склизовая.
  • Ход задней подвески – 190 миллиметров.

Электрооборудование:

  • Тип системы зажигания – DUCATI CDI (емкостное программируемое).
  • Тип фронтальной фары – галогеновая.
  • Обогрев руля и курка газа – устанавливаются опционально.

Что делать, если пределы регулировки подвески выбраны?

В какой-то момент может сложиться ситуация, что подвеска уже зажата на полную, а выходы или входы в поворот далеки от идеального. Это знак того, что надо менять геометрию или уровень масла или пружины

ПРУЖИНЫ. Логика общая здесь такая:

  • Если компрессия или preload зажаты очень сильно (далеко от средних значений), а данные показывают, что подвеска недостаточно сопротивляется – требуется менять пружины на более жесткие

    При этом мы видим, что, если пружина более мягкая, то Вилка работает в меньшем диапазоне (в начале графика вилка не двигается, хотя небольшая нагрузка приложена)

  • Она быстрее достигает максимума (вилка садится)
  • Она более чувствительна к прикладываемой нагрузке, т.е. сдвигается на большую величину при приложении той же нагрузки

УРОВЕНЬ МАСЛА

  • Увеличение уровня масла ведет к ужесточению воздушной пружины и, как следствие – увеличит жесткость всей вилки (только для газововоздушных амортизаторов)
  • Уменьшение уровня масла – приводит к обратному эффекту
  • Глобально стоит этим заниматься, только если все другие настройки не дали нужного эффекта

ВЯЗКОСТЬ МАСЛА

Влияет одновременно на сжатие и отбой в амортизаторе – повышает или понижает и то и другое

Смена вязкости масла может потребоваться для особых условий гонки – очень жарких или очень холодных. Вязкость масла сильно зависит от его температуры. Следует помнить, что во время работы масло нагревается, и его замена требуется только, если масло не достигает рабочей температуры на треке

РЕГУЛИРОВОЧНЫЕ ШАЙБЫ В КЛАПАНАХ

Опытный специалист по подвеске мотоцикла может помочь настроить поведение клапана более точно или подобрать нужные шайбы в клапане так, чтобы учесть ваши пожелания или стиль пилотирования. Дело в том, что зависимость сопротивления масла от диаметра отверстий в клапане – нелинейная, а это означает, что на маленькое препятствие подвеска будет реагировать не так, как на переезд «волн» на треке. Тут необходимо учитывать особенности трека, наличие особых неровностей в важных поворотах

Некоторые вилки позволяют быстро менять высокоскоростное и низкоскоростное демпфирование, что позволяет реже залезать в подвеску и прибегать к этому трудоемкому способу
