Карбюратор скутера. Правильная регулировка

Карбюратор этот тот узел, значимость которого невозможно переоценить. Так как именно в карбюраторе происходить смешение бензина с воздухом и формирование, таким образом, топливной смеси, перед ее непосредственной подачей в цилиндр скутера. От качества и правильного состава топливной смеси зависит расход топлива, износ цилиндропоршневой группы и свечей зажигания, максимальная скорость и динамика скутера, а также многое другое

Именно поэтому так важно ответственно и комплексно подходить к настройке карбюратора. Правильно отрегулированный карбюратор обеспечит стабильную, надежную и продуктивную работу двигателя, а также сделает езду комфортной и безопасной

К сожалению, скутеристы часто, по незнанию или не опытности, недооценивают всю важность комплексной настройки карбюратора. Например, чрезвычайно широко распространено заблуждение, что регулировка степени обогащенности смеси, подразумевает под собой лишь регулировку винта качества на карбюраторе. На самом деле такая настройка позволяет добиться правильности смеси лишь на холостых и низких оборотах. При этом на средних и высоких оборотах пропорции топливной смеси могут быть полностью нарушены. Давайте разберемся, как всё же правильно настроить карбюратор. Прежде чем приступать непосредственно к регулировке карбюратора, нужно убедиться в необходимости такой регулировки. Есть несколько верных признаков, которые помогут вам понять преробагащенна ли смесь или наоборот она слишком бедная. Для разных режимов работы двигателя эти признаки немного отличаются.

Настройка карбюратора на холстом ходу и низких оборотах

Определить бедную смесь на низких и холостых оборотах можно по следующим признакам:

  1. Скутер тяжело заводиться и все время норовит заглохнуть
  2. Поворот ручки газа не приводит к ожидаемому уровню повышения оборотов. Информативность крайне низкая
  3. При сильном резком открытии дроссельной заслонки карбюратор начинает издавать характерные хлопки.
  4. Самый верный и надежный признак: при бедной смеси свеча зажигания останется белой, даже после продолжительной работы.

Слишком богатая смесь на низких оборотах также имеет несколько характерных признаков:

  1. Неровный, плавающий холостой ход двигателя
  2. Сильное увеличение расхода топлива по сравнению с указанными производителем параметрами
  3. Свеча зажигания будет выраженного черного цвета с заметным нагаром, так как топливная смесь просто не догорает в цилиндре.

Если вы заметили наличие одной из этих групп признаков у себя на скутере, то качество смеси и холостой ход необходимо отрегулировать. Делается это весьма просто, с помощью винтов регулировки.

На подавляющем большинстве скутерных карбюраторов иметься два таких винта. Один отвечает за качество смеси, а другой за количество оборотов коленчатого вала на холостом ходу. При закручивании винта качества в топливную смесь добавляется больше бензина и соответственно она обогащается. И, наоборот, при откручивании этого винта смесь становиться беднее. Что же касается винта количества, то закручивая, его вы увеличиваете холостые обороты, а откручивая, наоборот, уменьшаете.

Правильная настройка карбюратора на холостом ходу достигается путем установки оптимального соотношения между качеством топливной смеси и количеством оборотов. Для того чтобы двигатель скутера работал правильно следует сначала при выключенном двигателе максимально закрутить винт качества, а затем окрутить его на полтора два оборота. Это значение считается наилучшим для большинства типов двигателей, правда следует сказать, что оптимальное значение может меняться в зависимости от степени изношенности двигателя и других факторов.

четверг, 28 сентября 2017 г.

Схема карбюратора на 139qmb

Проверьте все уплотнительные кольца на предмет повреждений. Замените, если в это необходимо.

При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.

Возможные неисправности карбюратора CVK

1.Двигатель трудно запускается — Нет искры -Плохая компрессия

2. Нет топлива в карбюраторе -Закрытая топливная магистраль -Закрытый топливный фильтр -Заблокирована вакуумная линия -Поврежденапорвана вакуумная линия -Засорилась впускная игла -Уровень поплавка установлен слишком высоко

3. Слишком много топлива для двигателя -Загрязненный воздушный фильтр -Утечка воздуха в коллекторе -Неисправен обогатительный клапан -Заблокирован воздушный канал в карбюраторе

4. Слишком богатая или слишком белдная смесь воздуха / топлива -Неисправен обогатительный клапан -Затянутый винт холостого хода -Поплавковая игла застряла или загрязнена -Высота поплавка слишком высокая или слишком низкая -Заблокированный канал воздуха в карбюраторе -Загрязнен воздушный фильтр -Утечка воздуха в карбюраторе или коллекторе

5. Двигатель не ускоряеться -Плохая искра -Винт воздушной смеси слишком затянут -Неисправен ускорительный насос

6. Почти не реагирует на ручку газа -Слабая искра/плохое воспламенение -Заблокированная топливная магистраль -Заблокированный топливный фильтр -Плохое топливо -Вода в топливе -Утечка воздуха в карбюраторе или коллекторе -Неисправен обогатительный клапан -Затруднено движение топлива в карбюраторе -Вакуумная заслонка застряла -Поврежденная вакуумная диафрагма -Грязь в карбюраторе

Снятие карбюратора

1. Снимите сиденье и емкость под ним. 2. Снимите правую боковую панель. 3. Отсоедините разъем кабеля пускового обогатителя. 4. Ослабьте винт сливного отверстия карбюратора и слейте топливо из поплавковой камеры. 5. Ослабьте хомуты во впускной трубке и впускном коллекторе. 6. Ослабьте трос дроссельной заслонки и вытащите его из суппорта и из сектора управления дроссельной заслонкой. 7. Отсоедините топливную магистраль от карбюратор. 8. Снимите воздухозаборную трубку воздухана и вытаскивайте карбюратор прямо обратно из впускного коллектора. 9. Снимите пусковой обогатитель с карбюратора.

Проверка обогатительного клапана

1. Проверьте уровень сопротивления. 2. Стандартное значение ниже 5, если холодно. 3. Подключите обогатитель к 12 В аккумулятору. 4. Плунжер должен выдвинуться на 3/8 дюйма(примерно 10 мм) через 5 минут.

5. Проверьте иглу и её рабочее место в карбюраторе. 6. При необходимости замените. 7. Установите обогатительный клапан в место установки и нажмите вниз. 8. Установите стопорное кольцо и завинтите винты.

Клапан отсечки воздуха

1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её. 2. Отвинтите два винта клапана отсечки воздуха. 3. Снимите пружину и вакуумную мембрану. 4. Проверьте на износ мембраны, замените если необходимо. 5. Очистите каналы, удалите грязь.

Вакуумная камера

1. Выверните два винта и снимите крышку 2. Снимите пружину, заслонку мембраны. 3. Снимите топливную иглу. Будьте особенно осторожны, чтобы не повредить мембрану. Заменить если она повреждена.

1. Проверьте иглу на износ и замените, если необходимо.

Поплавковая камера.

1. Выверните три винта и снимите поддон поплавковой камеры. 2. Снимите штифт, который держит поплавок. 3. Выверните основной топливный жиклер, жиклер холостого хода и винт регулировки качества смеси холостого хода.

Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси. Подсчитайте количество оборотов при удалении винта качества смеси. При переустановке жиклеров и винта не затягивайте их.

4. Очистите жиклеры растворителем и сжатым воздух. 5. Очистите корпус карбюратора и все каналы сжатым воздухом.

1. Проверить поплавковую иглу и её седло, продуть от грязи. 2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.

3. Установите поплавок. Отрегулируйте винт качества топлива. Стандартная настройка — 2 оборота, плюс или минус 1/4 оборота. 4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).

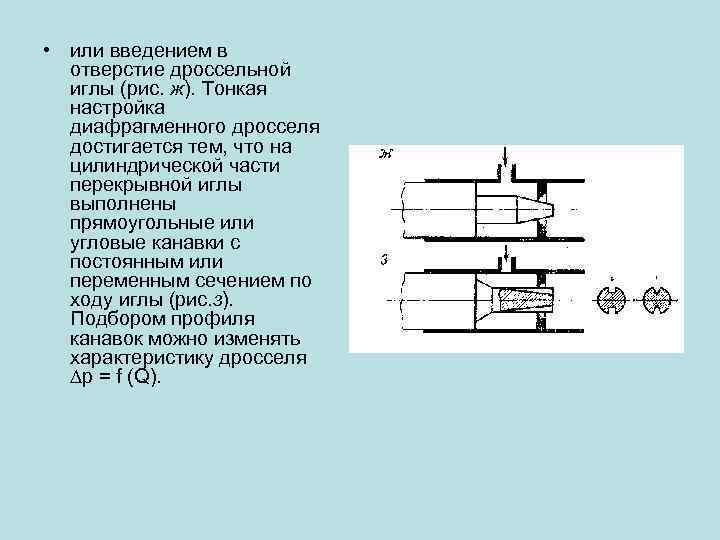

Регулировка запорной иглы дросселя

Мой скутер Honda Tact AF-31 отличался изысканной прожорливостью. Безо всякого зазрения совести он мог сжигать до 8-10 литров бензина на сотню километров. Это совершенно безумный расход для скутера мощностью 6 л.с., потому что такой же расход у моего автомобиля мощностью 175 л.с. Я то и дело гонял с канистрой на заправку. Что я только ни делал, менял свечу, настраивал карбюратор, но даже после замены цилиндро-поршневой группы ничего не изменилось. Свеча мокрая, скутер продолжает опустошать бензобак с завидным аппетитом. Пока в один прекрасный момент я не задумался о том, что надо бы проверить и отрегулировать положение запорной иглы дросселя.

Вся процедура крайне простая, не нужно даже ничего разбирать.

Отвинчиваем крышку крепления к карбюратору.

Сжав пружину, вынимаем из дросселя тросик газа, W-образный держатель иглы, и вот она – запорная игла. На игле есть фиксатор, с помощью которого настраивается положение иглы, и риски на самой игле.

Если скутеру не хватает топлива (свеча имеет светлый вид, нет тяги, низкая максималка), топлива нужно добавить. Для этого иглу нужно поднять, то есть фиксатор следует опустить на 1 деление. Если же скутер кушает непомерно много топлива, свеча покрыта чёрным нагаром, либо мокрая, то количество подаваемого топлива нужно уменьшить, опустив иглу – то есть, фиксатор необходимо поднять на одно деление.

В моём случае с чрезмерным аппетитом я переставил фиксатор на 1 деление вверх, опустив при этом иглу.

В это трудно поверить, но расход бензина после такого простого действия упал примерно в 2-3 раза. При этом ни тяга, ни максимальная скорость не пострадали. Получается, до этой процедуры большая часть топлива просто улетала в выхлопную трубу.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

источник

Назначение дроссельной заслонки

Без такого агрегата, как дроссельная заслонка, не обходится ни один автомобиль в мире. Механизм представляет собой поперечный регулятор канала, который изменяет количество протекающей жидкости или газа. То есть, по своей сути заслонка является воздушным клапаном. Когда она закрыта, давление во впускной системе приравнивается к вакууму, а при открытом ее состоянии оно сравнивается с наружным атмосферным.

Нажатием педали акселератора регулируется степень открытия заслонки. Соответственно, от этого зависит, сколько поступит воздуха в цилиндры двигателя. Практически каждый современный автомобиль оснащается инжекторным мотором, где все важные обязанности берет на себя электронный блок управления (ЭБУ).

Как некоторые автолюбители знают, оптимальным соотношением бензина и воздуха является пропорция 1:14,7. Определяя положение дроссельной заслонки и количество воздуха с помощью датчиков, ЭБУ регулирует работу форсунок и топливного насоса. Это знание пригодится для решения вопроса о том, как адаптировать дроссельную заслонку.

Иными словами, компьютер дает команду, сколько топлива нужно подать в двигатель, чтобы соблюсти оптимальные пропорции.

Советы и рекомендации

При выполнении регулировочных операций важно соблюдать ряд правил:

  • выполнять настройку только после достижения двигателем рабочей температуры;
  • вращать регулировочные элементы плавно, наблюдая за работой двигателя;
  • убедиться в отсутствии мусора внутри топливной камеры и чистоте жиклеров.

До начала работы по настройке карбюратора необходимо изучить инструкцию по эксплуатации и четко определить места расположения винтов качества и холостого хода. Если у вас скутер 150 кубов, настройка карбюратора выполняется аналогичным образом. Ведь процесс регулирования топливной системы одинаковый для двигателей различных мощностей.

Процедура техобслуживания

Моторы скутеров изготавливаются в разных объемах. Наиболее распространенные – 50 и 150 кубов. Система газораспределения имеет как 2т варианты, так и 4т. Отличия моделей минимальны, поэтому техобслуживания 2 и 4 тактного мопеда 50сс проводится по единому принципу.

  1. Настройка карбюратора на холостом ходу. Скутер заводится, анализируется его работа без нагрузки. Оценка осуществляется по ровности тактов, стабильности оборотов мотора.
  2. Выполняется регулировка положения винтов количества и качества смеси.

Ввиду относительной легкости конструкции настройка производится двумя контрольными болтами. Если добиться стабильной работы не получилось, необходимо снять узел и произвести глубокую чистку и настройку.

Важно: перед обслуживанием карбюратора на скутере 4т и 2т, следует убедиться в нормальном состоянии поршневой группы и системы зажигания. В противном случае регулировка не даст никакого эффекта. Из-за принципа своей работы карбюратор крепится непосредственно к впускному коллектору

К нему подходит топливная магистраль и воздухопровод. Все съемные шланги демонтируются от корпуса и деталь оголяется

Из-за принципа своей работы карбюратор крепится непосредственно к впускному коллектору. К нему подходит топливная магистраль и воздухопровод. Все съемные шланги демонтируются от корпуса и деталь оголяется.

Отключается пусковой обогатитель. Накидным ключом отвинчиваются болты крепления, и весь узел достается наружу.

Установка производится в обратном порядке.

Чистка карбюратора

Отличным способом чистки является продувка внутренних каналов сжатым воздухом из компрессора. Для этого применяется специальный пистолет с заостренным наконечником.

В процессе работы на поверхностях карбюратора образовывается налет. Связано это с качеством бензина. Большая часть грязи останавливается в фильтре топливной очистки, но часть попадает во впускной тракт.

Для удаления налета можно использовать как растворитель, так и специальную жидкость для очистки карбюраторов. Она подходит и для скутеров. Преимуществом ее использования является то, что чистящий агент находится под давлением и способен проникать в самые труднодоступные каналы.

В карбюраторе скутера имеются резиновые прокладки. Чтобы не подвергать их воздействию чистящих смесей, рекомендуется заранее изолировать эти части.

При чистке впускного механизма скутера не рекомендуется использовать ворсистые тряпки. Их нити могут застрять в узлах карбюратора, что приведет к дополнительным трудностям.

Регулировка холостого хода

Показателем исправной работы карбюратора на скутере является стабильный холостой ход. Отсутствие «плавающих» оборотов, уверенная работа говорят о подготовленной смеси внутри камеры сгорания.

Для этой цели на устройстве присутствует винт, отвечающий за дозировку топлива во время работы скутера без нагрузки.

Некоторые карбюраторы не имеют регулировочных болтов. В таком случае, настраивать холостой режим нужно иглой и поплавками в топливной камере.

Скутер запускают и дают поработать несколько минут. Это необходимо для лучшего испарения бензина внутри впускного коллектора и его перемешивания с воздухом.

После прогрева поворачивают винт холостого до появления стабильности двигателя. Критериями правильной регулировки являются:

  • скутер держит стабильные показатели оборотов;
  • отсутствует дрожь двигателя, провалы в работе;
  • карбюратор уверенно переходит в режим набора мощности (при перегазовке) и обратно.

Иногда скутер отказывается реагировать на регулировку холостого хода. Такое поведение свидетельствует о дополнительных проблемах впускной системы.

Качество смеси

Две главных составляющие в работе любого ДВС – это воздух и топливо. Сила при их горении толкает поршни и заставляет транспорт передвигаться.

Но просто смешать эти вещества недостаточно. Добиться максимального выхода энергии можно только соблюдаю правильную пропорцию компонентов. В карбюраторе эта процедура называется регулировкой качества смеси и от нее зависит вся работа скутера 50сс.

Существует три вида топливовоздушной массы:

Соблюдение точного соотношения смеси в карбюраторе жизненно важно для уверенной работы двигателя

Схема регулировки смеси

Для начала скутер необходимо завести и прогреть. После набора температуры следует действовать по такому алгоритму:

  1. Винт качества смеси закручивается до упора.
  2. Отпустить регулировочный болт на полтора оборота против часовой стрелки.
  3. Завести скутер, поджать на треть винт.
  4. Если обороты подросли, закрутить на четверть.
  5. Регулируем до того момента, пока обороты не перестанут падать.

Данная схема позволяет настроить все типы мототехники.

Бензин не поступает в карбюратор бензопилы – способы ремонта

Чаще всего стандартной причиной этой распространенной поломки служит образование засора в топливном поролоновом фильтре или трубках, отвечающих за стабильную подачу горючего в заводской металлический цилиндр двигателя. От этих засорений регулярно страдает каждый третий китайский бензоинструмент. Это связано с низким качеством встроенных фильтров и трубок, которыми комплектуются недорогие китайские бензопилы.

Ремонт неисправности сводится к снятию и промывке загрязненных деталей.

Для этого нужно:

  1. Снять крышку пластикового корпуса пилы;
  2. Очистить пространство под ним и приступить к демонтажу шлангов и фильтров. Трубки крепятся к выходным штуцерам при помощи хомутов. Чтобы отсоединить шланги, не повредив их, нужно ослабить и снять хомуты. После этого трубки потребуется продуть сжатым воздухом и промыть чистым бензином;
  3. Для демонтажа фильтра нужно предварительно снять его с заводского корпуса. После этого элемент потребуется поместить в емкость с чистым бензином. Спустя сутки фильтр можно извлечь и дать ему время на высыхание;
  4. После промывки все детали нужно аккуратно установить и закрепить на штатном месте в карбюраторе.

Эта схема очистки поможет тщательно промыть наиболее уязвимые элементы топливной системы без необходимости разборки всего карбюратора.

Перегрев.

Вид свечи: чрезвычайно белый изолятор с маленькими черными вкраплениями и преждевременной электродной эрозией.

Последствия: потеря мощности скутера на высокой скорости или при нагрузке.

Вероятные причины: свеча зажигания недостаточно вкручена; система охлаждения двигателя скутера работает ненормально; слишком раннее зажигание скутеа; неправильно подобран тепловой диапазон — слишком «горячая» свеча.

Способы устранения: проверить момент затяжки свечи зажигания скутера; работу системы охлаждения двигателя скутера; отрегулировать угол опережения зажигания; правильно подобрать калильное число свечи зажигания.

Вид свечи: расплавленные и сожженные центральный и заземляющий электроды (либо один из электродов) свечи скутера; вспузырившийся изолятор с металлическими отложениями на нем.

Последствия: значительная потеря мощности двигателя скутера; перебои зажигания. При дальнейшем использовании таких свечей возможно серьезное повреждение двигателя скутера.

Вероятные причины: термическая перегрузка; значительный перегрев деталей свечи из-за калильного зажигания — возгорание начинается раньше, чем появляется надлежащая искра зажигания; использование некачественного топлива; догорание остатков воздушно-топливной смеси в камере сгорания из-за неправильно отрегулированной топливной системы скутера или угла опережения зажигания скутера; неправильно подобран тепловой диапазон — слишком «горячая» свеча зажигания.

Способы устранения: проверить двигатель скутера, систему зажигания и топливную систему, а также качество рабочей смеси и угол опережения зажигания скутера. Установить новые свечи зажигания с правильно подобранным калильным числом.

Основные проблемы при работе карбюратора

• Двигатель нестабильно работает на холостом ходу

Допустим, если Вы установили обороты на холостом ходу на отметке 800, проехали какое-то расстояние и обороты на холостом увеличились до 1500, то это повод заглянуть под капот и осуществить правильную настройку карбюратора. Возможно, в данном случае проблема не в самом «карбе» а в проводе, соединяющем его и педаль акселератора, но всё же, посмотреть стоит.

• Свечи зажигания постоянно грязные и изнашиваются чаще

Такое происходит при излишней подаче горючей смеси, которая может происходить по двум причинам, первая – прогорел клапан или вторая – неправильный уровень топлива. Если в первом случае надо осуществить замену клапана, то во втором случае проблема с поплавком, чрезмерным давлением или самой поплавковой камерой.

Загрязнение нагаром

Вид свечи: сухой мягкий нагар интенсивно-черного цвета на изоляторе, электродах и корпусе свечи.

Последствия: плохой запуск двигателя скутера; плохая работа холодного двигателя скутера; перебои в воспламенении воздушно-топливной смеси; плохая реакция на газ.

Вероятные причины: избыточно богатая воздушно-топливная смесь; сильно засорен воздушный фильтр скутера; неправильно подобран тепловой диапазон — слишком «холодная» свеча.

Способы устранения: отрегулировать рабочую смесь; отрегулировать систему холодного пуска двигателя скутера; поменять воздушный фильтр скутера; почистить свечи или поменять на новые — с правильно подобранным калильным числом.

Это интересно: Способ, который может помочь заглушить дизельный двигатель при его разносе

Проверка и ремонт клапанов

Проверка клапанов – обязательный процесс при диагностике автомобиля. Она поможет отсеять часть вариантов причин неисправности.

Часто так бывает, что игольчатый клапан карбюратора ВАЗ 2109 иногда может просто «залипать». И это становится причиной проблем. Если игольчатый клапан подачи топлива неисправен, его следует прочистить, либо заменить.

Случается такое, что клапан перестаёт работать в очень жаркую погоду. Это может выражаться в том, что автомобиль заводится, но через десять-двадцать секунд глохнет двигатель. Внешне определить причину бывает весьма проблематично.

Иногда в таких случаях помогает постукивание по крышке карбюратора, а затем на ручном приводе бензонасоса делается несколько качков.

Когда игольчатый клапан прекращает свою работу в закрытом состоянии, то внешне ничего не происходит и никаких звуков вы не услышите. А открытый клапан даёт звук бензина, который заполняет поплавковую камеру.

Процесс замены игольчатого клапана карбюратора ВАЗ 2109

Мы рекомендуем не издеваться над автомобилем и клапан заменить. Иначе, рано, или поздно, придётся делать более серьёзный ремонт карбюратора ВАЗ 2109.

Внимание! Замена проводится только на непрогретой машине

Необходимо ослабить болты, крепящие тросик и оплётку привода «подсоса». После этого его можно свободно снимать с карбюратора.
Теперь необходимо остабить хомуты, чтобы снять с карбюратора шланг, который подводит бензин и «обратку». Можно отсоединить провод от клапана Экономайзера принудительного холостого хода.
Когда вы это всё сделаете, нужно открутить пять винтов, которые крепят крышку карбюратора

При этом очень важно не повредить ни прокладку, ни поплавки. Теперь крышку можно снимать.
Переворачиваем крышку так, чтобы поплавки оказались наверху

После этого можно взять шило и выталкиваем ось поплавков, чтобы их снять. Делаем всё аккуратно, во избежание повреждения язычков. Иначе уровень топлива может нарушиться.
Теперь снимаем старый клапан. Новые делаются так, что его иголка, это по сути – отдельная деталь. Это очень удобно, потому что теперь, уздечка легко надевается на язычок.
Обязательно замочите новую иголку на десять минут в бензине, прежде, чем начнёте установку нового клапана.
Присоединяем новый клапан.
Иголка надевается на язычок уздечкой. При этом она вставляется в сам корпус. Далее устанавливаются поплавки, с совмещением отверстий под оси кронштейна и на поплавках. Возвращаем на законное место ось поплавков.
Теперь крышку можно возвращать на место. Но в идеале – промыть ещё и топливный фильтр. Чтобы это сделать, открутите пробку, которая расположена напротив входного патрубка и вытаскивайте фильтр. После этого его промывают в бензине и ставят на место.
Закручиваем винты на крышке карбюратора.
Возвращаем на место шланги и тросик, закрепляем.

Настраиваем поплавковый механизм

Уровень топливной смеси в поплавковой камере напрямую связан с её качеством. При повышенном уровне смесь получится обеднённой, что негативно скажется  на расходе бензина и прибавит токсичности. Без регулировки поплавков вопрос как отрегулировать карбюратор не решить. В процесс регулировки поплавков входят следующие операции:

  • Регулировка поплавков по отношению к крышке и стенам топливной камеры. Если замечена деформация фиксирующего поплавок кронштейна, его следует выровнять вручную;
  • Проводим регулировку кронштейна при закрытом игольчатом клапане;
  • Регулируем при отведённом поплавке и открытом клапане, расстояние между поплавком и клапаном должно быть в этом случае выставлено около 15 миллиметров.

Процесс измерения

Процесс измерения пропускной способности состоит из нескольких этапов. Испытуемый жиклер ввинчивают в нижний патрубок клапана и включают насос; напорная труба стенда заполняется водой. Под жиклер устанавливают мерный стакан.

Релейный узел находится в положении «Стоп». Транзистор VT2 закрыт, так как его затвор соединен с общим проводом контактами К1.2. Поэтому клапан Y1 закрыт.

Через резистор R13 на вход R счетчика секунд микросхемы DD1 поступает напряжение, блокирующее его работу, а счетчик минут блокирован напряжением с выхода триггера DD2.2. Этим напряжением блокирована также работа счетчиков DD4, DD5 узла индикации времени выдержки. Включен светодиод HL1 «Стоп» красного свечения

Далее нажимают на кнопку «Пуск». Контакты К1 1 и К1.2 реле переключаются во второе устойчивое состояние Открывается транзистор VT2, срабатывает клапан Y1, и через жиклер начинает протекать вода.

Одновременно с этим начинает работать счетчик секунд микросхемы DD1, а через одну секунду произойдет переключение триггера DD2.2 в нулевое состояние, что приведет к снятию блокировки счетчика минут микросхемы DD1 и счетчиков DD4, DD5. Индикатор HG1 начинает отсчет времени. Контакты К 1.1 реле включают «зеленый» светодиод HL2 «Пуск» и выключают HL1

Через 60 с на выходе М микросхемы DD1 появится сигнал, который запустит одновибратор на триггере DD2.1. В результате на 50 мс откроется транзистор VТ1 и переключит реле К1 в первоначальное состояние. Это приведет к закрыванию транзистора VТ2 и перекрыванию подачи воды в жиклер.

По объему воды в мерном стакане определяют пропускную способность жиклера. Нажатием на кнопку SB2 «Стоп» можно переключить реле и остановить процесс измерения до истечения времени выдержки.

Регулировка запорной иглы дросселя

Мой скутер Honda Tact AF-31 отличался изысканной прожорливостью. Безо всякого зазрения совести он мог сжигать до 8-10 литров бензина на сотню километров. Это совершенно безумный расход для скутера мощностью 6 л.с., потому что такой же расход у моего автомобиля мощностью 175 л.с. Я то и дело гонял с канистрой на заправку.

Что я только ни делал, менял свечу, настраивал карбюратор, но даже после замены цилиндро-поршневой группы ничего не изменилось. Свеча мокрая, скутер продолжает опустошать бензобак с завидным аппетитом. Пока в один прекрасный момент я не задумался о том, что надо бы проверить и отрегулировать положение запорной иглы дросселя.

Вся процедура крайне простая, не нужно даже ничего разбирать.

Отвинчиваем крышку крепления к карбюратору.

Сжав пружину, вынимаем из дросселя тросик газа, W-образный держатель иглы, и вот она – запорная игла. На игле есть фиксатор, с помощью которого настраивается положение иглы, и риски на самой игле.

Если скутеру не хватает топлива (свеча имеет светлый вид, нет тяги, низкая максималка), топлива нужно добавить. Для этого иглу нужно поднять, то есть фиксатор следует опустить на 1 деление. Если же скутер кушает непомерно много топлива, свеча покрыта чёрным нагаром, либо мокрая, то количество подаваемого топлива нужно уменьшить, опустив иглу – то есть, фиксатор необходимо поднять на одно деление.

В моём случае с чрезмерным аппетитом я переставил фиксатор на 1 деление вверх, опустив при этом иглу.

В это трудно поверить, но расход бензина после такого простого действия упал примерно в 2-3 раза. При этом ни тяга, ни максимальная скорость не пострадали. Получается, до этой процедуры большая часть топлива просто улетала в выхлопную трубу.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Принцип действия карбюратора на скутере

Устройство карбюратора скутера достаточно сложное, но большинство из них имеют стандартные элементы. Главная задача любого карбюратора — создать качественную топливную смесь. Также большинство скутеров оснащены поплавковой камерой на карбюраторе, поэтому если вы не знаете, как отрегулировать карбюратор на скутере 2т или 4т, изучите сначала его строение.

Принцип действия карбюратора следующий: после нажатия на ручку газа активируется заслонка на карбюраторе, она называется трубка Вентури, в заслонке поднимается игла и начинается образование топливной смеси путем смешивания бензина и воздуха. Открытая ручка газа увеличивает подачу смеси в двигатель, именно поэтому скутер начинает ехать.

Когда нужна настройка карбюратора?

Неисправный карбюратор не даст двигателю завестись, поэтому его нужно держать в максимально исправном состоянии. Перед тем, как отрегулировать карбюратор на скутере 50 кубов, определите основные признаки поломки. Главными последствиями могут стать:

  • Невозможность завести скутер;
  • Двигатель работает с перебоями и часто глохнет;
  • Существенно уменьшается мощность.

Чаще всего данные ситуации случаются при неправильной настройке карбюратора, из-за чего смесь становиться либо бедной, либо обогащенной. Проверить характеристики вашей смеси достаточно просто, достаточно осмотреть свечу зажигания на ее состояние, если свеча залита и имеет нагар или прочие изменения, скорее всего у вас обогащенная смесь. Слишком белая свеча говорит о наличии переизбытка воздуха в топливной смеси. Учитывайте, если вы не знаете, как отрегулировать карбюратора на скутере, 2т или 4т, тип двигателя роли играть не будет, настройка производиться по стандартным рекомендациям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
