Мотособака своими руками: схема и чертежи, порядок изготовления

Как сделать снегоход из культиватора своими руками?

Самодельная техника будет состоять из двух основных частей: ведомой и ведущей. Первая часть включает в себя рулевую колонку, полозья, амортизаторы.

Сборка снегохода выполняется в таком порядке:

  1. Сначала необходимо сделать прочную несущую конструкцию. Для этого подходят водопроводные трубы средней толщины и уголки, которые нужно скрепить между собой методом сварки. Сначала детали рамы должны фиксироваться при помощи точечной сварки. Если конструкция создана правильно, далее ее элементы нужно полностью приварить друг к другу. При их соединении нужно рассчитать места для монтажа двигателя, а также других узлов техники. Сварные швы понадобится зачистить. На детали рамы необходимо нанести грунтовку. После ее высыхания все металлические элементы каркаса нужно покрасить, чтобы защитить их от ржавчины;
  2. После к окрашенному каркасу нужно приварить кронштейны. Они необходимы для фиксации двигателя, сиденья, полозьев, рулевой колонки, других деталей. От качества крепления кронштейнов зависит устойчивость деталей в общей конструкции техники;
  3. На следующем этапе необходимо сделать полозья. Для этого следует взять 2 куска толстой фанеры и вырезать из них две одинаковые лыжи. Они будут установлены в передней части конструкции и должны соединяться с рулевым управлением посредством шарнирного соединения;
  4. В задней части снегохода потребуется установить 2 гусеничных механизма. Их можно взять в уже готовом виде, или самостоятельно сделать элементы из транспортерной ленты;
  5. Далее потребуется установить амортизаторы. Для этого подойдут детали от старого мотоцикла;
  6. Затем в готовую конструкцию необходимо установить двигатель, коробку передач и тормозную систему. Между мотором и рамой потребуется постелить резиновый коврик, который будет гасить вибрации ДВС. Двигатель и трансмиссию следует заранее расположить так, чтобы у водителя был прямой доступ к сливным и заливным отверстиям. Мотор и коробку нужно закрепить в передней части техники. Трубу от выхлопной системы потребуется вывести в сторону от водителя и пассажира;
  7. Далее следует установить сиденье. Для удобства при использовании снегохода из культиватора, лучше взять старое подрессоренное сиденье от старого минитрактора;
  8. Под рулевым колесом понадобится установить педали газа, тормоза и сцепления. Результаты сборки снегохода покажет видео.

Готовый снегоход из культиватора следует протестировать. Для этого в соответствующие баки необходимо залить топливо и смазочные материалы. Далее нужно завести двигатель и дать ему несколько минут поработать на холостом ходу. После этого можно начать движение на снегоходе

Важно не стартовать слишком резко, чтобы не спалить мотор. Лучше всего медленно тронуться с места, и постепенно набирать скорость

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

На фото ниже показан самодельный вездеход на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

  1. Доступность старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
  2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев ленты.
  3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
  4. Шины колес МТЗ обладают высокой прочностью и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
  5. Универсальность применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
  6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков работы с тракторными покрышками отмечают два обстоятельства:

  • ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
  • необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Рекомендации

Мотобуксировщик, как говорилось выше, отличное транспортное средство для перевозки грузов и незаменимый транспорт для охотников и рыболовов. И огромный плюс их в том, что их можно чинить в полевых условиях, не затрачивая денег и много времени.

Мнение эксперта

Смирнов Александр Станиславович

Инструктор по выживанию в дикой природе. Опыт преподавания более 15 лет

Среди множества плюсов нужно учитывать и тот факт, что перед эксплуатацией данного транспортного средства нужна подготовка и проведение техобслуживания.

  1. Во время долгих стоянок нужно прогревать двигатель, чтобы он не вышел из строя и долго служил.
  2. Чтобы не образовывался лед, нужно обрабатывать пружины и тяги специальным средством против обледенения.
  3. Перед длительными стоянками и после очередной поездки нужно узлы и гусеницы очищать от снега, который забивается и может превратиться во льдинки.
  4. Смазкой нужно обработать тросик ограничителя.
  5. Проверять во время затяжки резьбовые соединения.

Перед подготовкой к зиме для начала нужно избавиться от остатков бензина в топливной системе, это касается и моторного масла. Сама конструкция рамы и ее основание нужно очистить и проверить, нет ли повреждений, а если вдруг имеются, исправить все с помощью инструментов и сварки. Затем все отшлифовать и покрасить.

Это интересно: ТОП бюджетных снастей для ловли прудовой форели на платниках.

Раму можно также сделать своими руками, из металлических труб сделать прямоугольное сечение.

Дополнительно нужно натяжные цепи проверить, отрегулировать и смазать. Обязательно заменить масло в двигателе по сезону. При использовании мотобуксировщика при минусовой температуре нужно предусмотреть установку морозоустойчивой электрической проводки.

Проверить и при необходимости обязательно заменить детали мотобуксировщика. Рекомендуется также заменить свечи зажигания.

Если в зимний период часто будет использоваться транспорт, то желательно докупить аксессуары – для своего комфорта и чтобы хранить мотобуксировщик. Понадобятся специальный чехол, лыжный модуль и подогрев ручек.

Как сделать сани для мотобуксировщика своими руками, смотрите далее.

Трудно представить мотобуксировщик без саней-волокуш. Они перевозят водителя и другие грузы.

Некоторые мотобуксировщики даже комплектуются такими санями. Чем сани-волокуши для буксировщика отличаются от тех же волокуш для снегохода? Кроме того, многих не устраивают покупные модели.

Как же сделать сани для мотособаки своими руками? Какие для этого необходимы материалы, инструменты и навыки?

Стем Север Эксперт 500 15 л/с

Продукция российской компании, сочетающая в себе достоинства как мотобуксировщика, так и снегохода: легковесную разборную конструкцию, высокую ремонтопригодность, длительный рабочий ресурс и отличный уровень проходимости. Техника универсальна. Ее можно применять как для выполнения рабочих задач, так и для развлечений. Двухгусеничная мотособака отлично идет как по заснеженной поверхности, так и по льду. 500-миллиметровых гусениц вполне достаточно для преодоления достаточно серьезных препятствий. Мотор 15-сильный, позволяющий развить скорость до 60 км/час. Вместительность бензобака 6,7 л. Часовое расходование бензина 4 л.

Преимущества:

  • простота управления;
  • универсальность;
  • комфортная езда даже по бездорожью;
  • высокая прочность;
  • мощный оборотистый мотор;
  • хорошие скоростные характеристики;
  • отличная ремонтопригодность;
  • экономичное расходование топлива, учитывая скорость передвижения.

Минусов нет.

Мотособака собственного изготовления: технология

Перед началом работы нужно подготовить все необходимые инструменты и оборудование для мотособаки. Подробно ознакомиться с ходом работы можно при просмотре тематического видео.

Подготовка к работе

Чтобы проблем с использованием мотособаки не возникло, важно сразу определиться с ее основными техническими параметрами:

  • грузоподъемностью;
  • мощностью двигателя;
  • типом трансмиссии;
  • системой запуска двигателя – ручной или электрической.

Также следует подумать над дополнительными приспособлениями мотособаки – лебедкой, освещением, защитными элементами, сиденьями. Затем составляется точный чертеж, на котором будут отражены все нюансы. Далее можно заказать комплект деталей для мотособаки или подобрать их самостоятельно из имеющихся в наличии от иной техники.

Необходимые инструменты

При работе не обойтись без сварочного инвертора, дрели и болгарки, набора гаечных ключей. Также для монтажа мотособаки потребуются отвертки, напильник, прочие мелкие инструменты. У мастера должен быть доступ к токарному, фрезерному станкам.

Сборка мотособаки

Вначале делают раму мотособаки, которая поможет закрепить двигатель, коробку, ходовку. Для этого подобранные трубы (также подойдет балка или швеллер) сваривают в прямоугольную рамку. Затем приваривают крепления для всех важных узлов мотособаки. После можно установить двигатель.

Гусеницы мотособаки делают самостоятельно из транспортерной ленты более 30 см шириной либо берут готовые, но последние придется разрезать и расширять вставками. Траки создают из древесины, пластиковых труб или снимают со старого снегохода. На коробку, мотор ставят шкивы, соединяющиеся ременной передачей. К рулю крепят элементы управления мотособакой – рукоять сцепления на левой стороне, ручку газа – на правой. Руль закрепляют на раме двумя трубами путем сваривания с вилкой. Последняя располагается на задней оси и закрепляется приваренными стальными шайбами.

По окончании работы монтируются дополнительные приспособления мотособаки, навешивается нужное оборудование. Конструкция дополняется местом для сидения, отсеком для грузов и т. д. Готовое изделие не уступит по качеству магазинной технике, зато будет сделано надежно и может быть отремонтировано в случае поломки самим мастером.

сделали с другом сабачку

Чертежи

1-передние ведомые колеса; 2-траки-грунтозацепы (березовые рейки 35×75-1260 мм); 3-резьбовые шпильки М8х170 мм c гайками; 4-верхняя часть рамы (стальная труба 30×2 мм); 5-передний узел подвecки двигателя (стальная полоса толщиной 2,5 мм); 6-гребень (стальная полоса толщиной 3 мм); 7-усиливающий элемент (стальной лист толщиной 2,5 мм); 8-стойка (стальная труба 30×2 мм); 9-вилка (стальная труба диам. 22×2,5 мм); 10-топливный бак (полиэтиленовая канистра емкостью 2,5 л); 11-органы управления гусеничным блоком (слева: ручка сцепления и переключатель коробки передач, справа- ручка таза»); 12-руль (от мопеда любой марки); 13- опора топливного бака (стальная полоса толщиной 2 мм); 14-топливный кран с отстойником (от любого мопеда); 15-топливопровод; 16-втулка ведущего валa; 17- зацеп; 18-втулка (отpeзок резинового шланга); 19-внешняя щека колеса (дюралюминиевый лист толщиной 3 мм); 20-шайба; 21-шайбы вилки; 22-шплинт; 23-ведущий вал (стальная труба диам 30×2,5 мм); 24-фланец (стальной лист толщиной 3 мм); 25-штифт (стальной пруток диам 10 мм); 26-внутренняя щека колеса (дюралюминиевый лист толщиной 3 мм); 27-заднее ведущее колесо; 28-тросы системы управления; 29-цепь привода гусеницы; 30-задний узел крепления двигателя (стальной лист толщиной 2,5 мм); 31-двигатель типа В-50; 32-глушитель (тонкостенная стальная цилиндрическая емкость 0130 мм с отверстиями диам 20 мм); 33-нижняя часть рамы (стальная труба 30×2 мм); 34-втулка переднего ведомого вала; 35-болты М8х55 мм c гайками; 36,40- втулки; 37-подшипник; 38-переходник; 39-втулка; 41-втулка; 42-ведущая цепная звездочка; 43- резинотканевая лента

Как влияет вариатор и топливо на скорость

Если вариатор сделан не в заводских условиях, а где-нибудь в гараже из китайского литья, необработанного, недоработанного (грузики, втулочки, ход – все должно быть доработано) – да, может влиять. Все зависит от того, насколько качественно сделан вариатор. Если вариатор сделан топорно, это скажется и на скорости, и на выработке ремня, и на качестве езды.

Топливо. Все производители используют китайские двигатели и 92 бензин. Это движки с воздушным охлаждением. Охлаждение минимальное, на двигателе чехол плюс капот. А так как стенки зеркала цилиндра нагреваются до 220 градусов при работе, то при использовании 98 бензина с более высоким октановым числом нагрев увеличивается, и перегреть движок с таким топливом можно гораздо быстрее, чем с 92. Разницы в скорости не будет, но можно перегреть движок. Для того, чтобы не перегреть движок, нужно устанавливать датчики температур и следить за температурой.

Как влияет вариатор и топливо на скорость

Если вариатор сделан не в заводских условиях, а где-нибудь в гараже из китайского литья, необработанного, недоработанного (грузики, втулочки, ход – все должно быть доработано) – да, может влиять. Все зависит от того, насколько качественно сделан вариатор. Если вариатор сделан топорно, это скажется и на скорости, и на выработке ремня, и на качестве езды.

Топливо. Все производители используют китайские двигатели и 92 бензин. Это движки с воздушным охлаждением. Охлаждение минимальное, на двигателе чехол плюс капот. А так как стенки зеркала цилиндра нагреваются до 220 градусов при работе, то при использовании 98 бензина с более высоким октановым числом нагрев увеличивается, и перегреть движок с таким топливом можно гораздо быстрее, чем с 92. Разницы в скорости не будет, но можно перегреть движок. Для того, чтобы не перегреть движок, нужно устанавливать датчики температур и следить за температурой.

Лыжи и гусеницы

Для того чтобы снегоход постоянно был на ходу, необходимо сделать для него качественные гусеничные колеса и лыжи для скорости.

Рекомендуем посмотреть еще тут

  • Как сделать шампунь для ежедневного применения? Ингредиенты для органического шампуня, рецепты. Рекомендации перед применением

  • Как сделать клей ПВА — советы по выбору ингредиентов и технология приготовления в домашних условиях (80 фото)

  • Как сделать сахар — пошаговая инструкция приготовления в домашних условиях. 115 фото и видео лучших рецептов

Для того чтобы гусеницы были максимально качественными, их площадь должна быть достаточно большой. При маленьком размере они будут просто утопать даже в неглубоком снегу.

Вы можете приобрести уже готовые гусеницы в магазине или сделать собственные из резиновой трубы. На видео, как сделать снегоход это подробно указано.

Что касается лыж, то они должны быть крепкими. Лыжи отлично служат при глубоком снеге, так как ими очень хорошо управлять и скорость их не низкая.

Чтобы лыжи были идеально подходящими, их делают в большинстве случаев из металла.

Если же есть желание сделать деревянную конструкцию, то ее лучше всего изготавливать из березы или дуба. Предварительно древесину хорошо просушивают. Вот основные правила, как сделать снегоход своими руками.

Эксплуатация

Перед использованием толкача необходимо проверить все крепления, работу рычагов остановки и газа, работоспособность фары, крепление тросов и проводов. Толкач следует надежно прикрепить к мотобуксировщику.

После первой поездки проверьте затяжку всех резьбовых соединений, а после каждого использования очищайте модуль от загрязнений, снега, льда, смазывайте маслом шарнирные соединения. При сильном загрязнении необходимо произвести мойку модуля. Для мойки необходимо использовать моющее средство.

Толкач нужно хранить в сухом помещении с хорошей вентиляцией или в специальной небольшой постройке. Можно также оставлять на открытом воздухе под навесом, но чтобы на него не попадали прямые лучи солнца в тёплое время года.

Перед включением двигателя мотобуксировщика необходимо удостовериться, что рычаг газа модуля толкача имеет свободный ход и не заблокирован. Кроме того, нужно включить парковочный тормоз.

Менять конструкцию модуля строго запрещено.

Его использование разрешено исключительно для сцепки с мотобуксировщиком или санями в передней или задней части. Не предназначен для эксплуатации на песчаных грунтах и воде.

Обзор модели «Ураган» в видео ниже.

Как сделать мотособаку своими руками?

Многие любители самодельных конструкций успели приложить руки к созданию мотобуксировщиков. Дело это не простое, требующее хороших конструкторских и слесарных навыков.

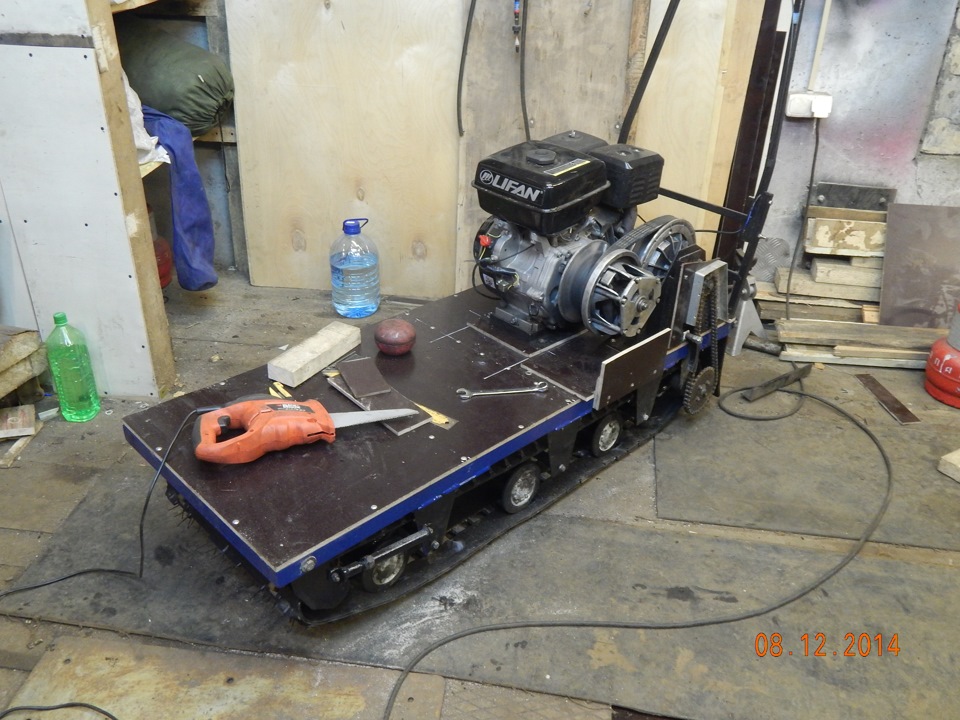

Самодельную мотособаку, собранную на основе маломощного двигателя от бензопилы или мопеда нельзя считать серьезным механизмом. Это скорее забавная игрушка, а не надежный помощник на охоте или рыбалке.

Основные узлы будущего буксировщика – двигатель, вариатор, цепь, ведущую звездочку, катки и гусеницу лучше купить готовыми, сосредоточив основные усилия над изготовлением прочной рамы и качественным монтажом приобретенных агрегатов.

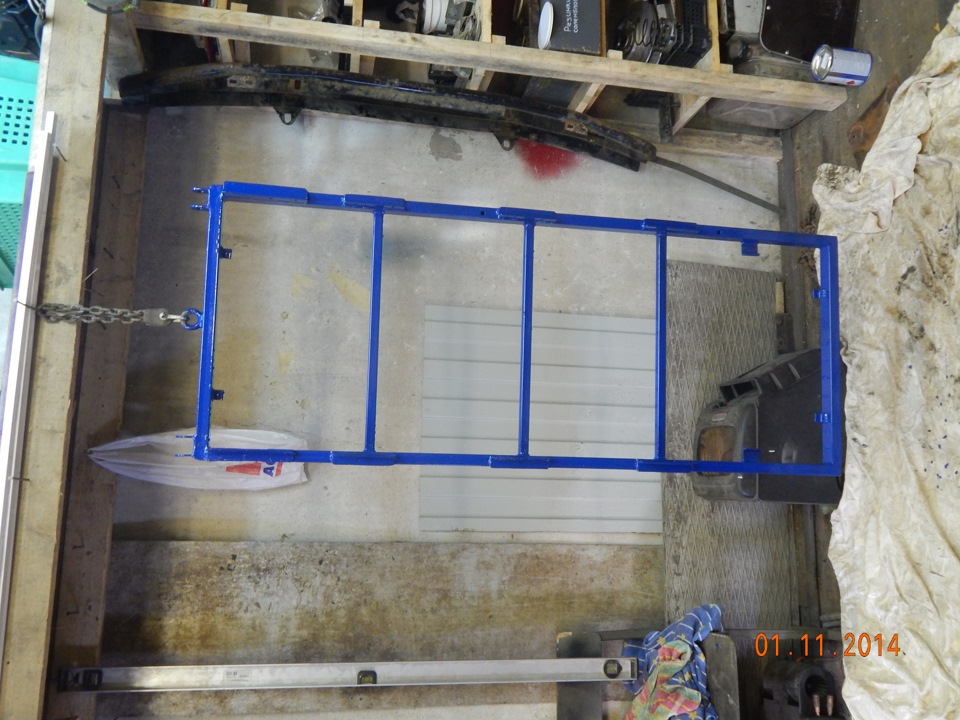

Самодельная рама — вид сверху

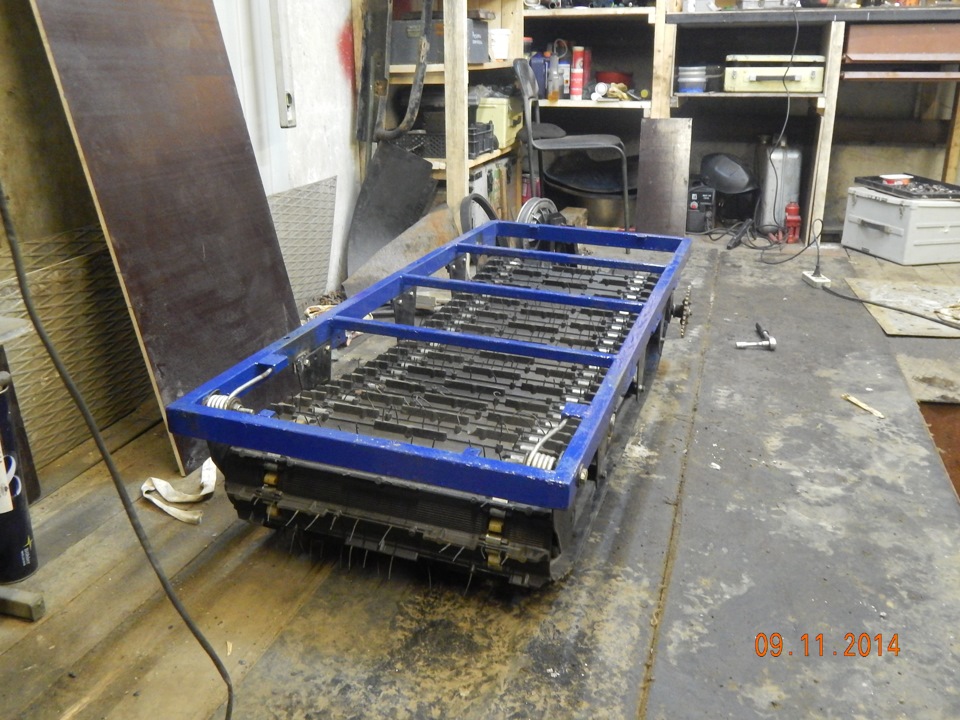

Сварив по чертежам раму, к ней крепят опоры для гусеницы, валы с катками и ставят гусеницу.

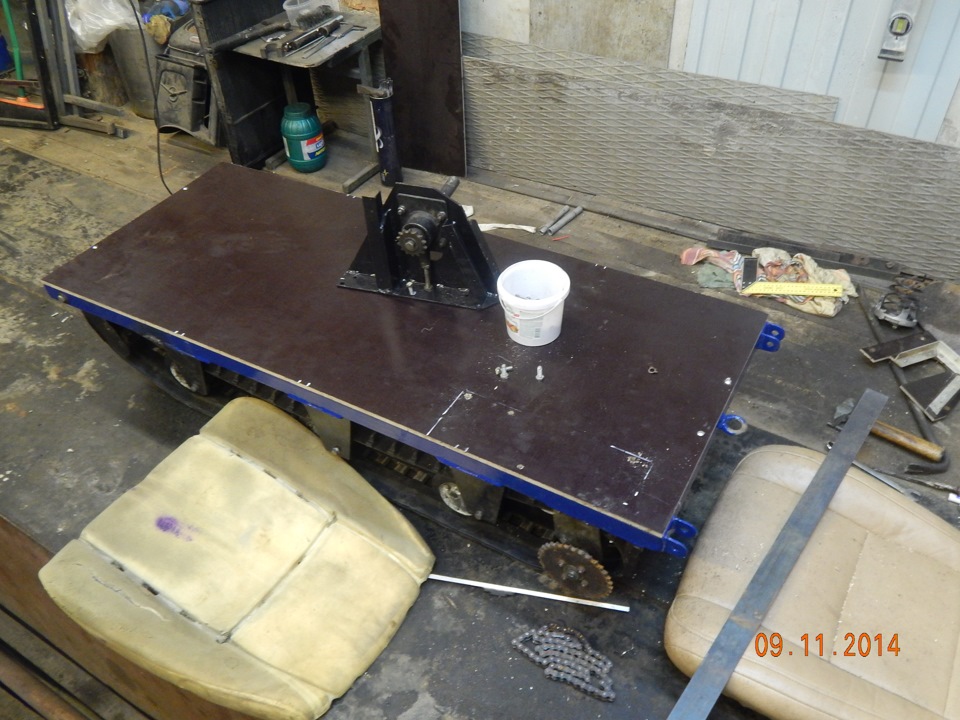

Следующий этап – монтаж платформы из толстой фанеры или стального листа и крепление на ней двигателя, вариатора и приводной цепи.

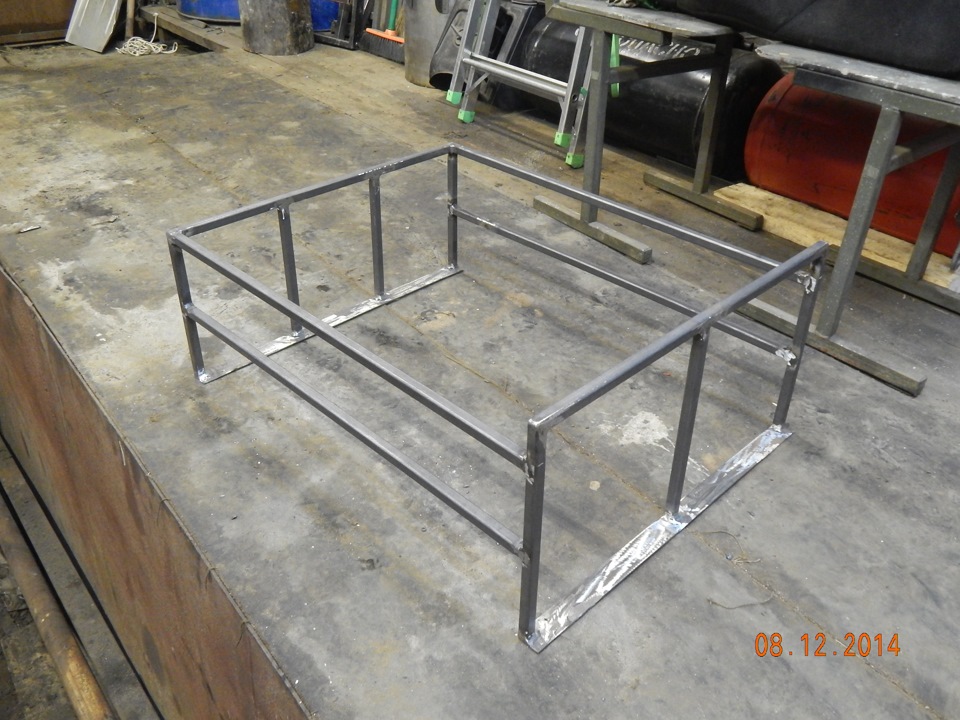

Сделать мотособаку своими руками без ограждения грузовой платформы – значит каждый раз тратить время на фиксацию поклажи с помощью веревок или упругих строп. Решетку ограждения сваривают из мелкого трубчатого профиля сечением 20х20 мм.

Далее наступает черед сборки системы управления. Ее основой служит стальная рамка с ручками, шарнирно прикрепленная к раме. К ручкам подводят и крепят тросики газа и тормоза.

Видео по теме:

Назначение, двигатель и другие замечания

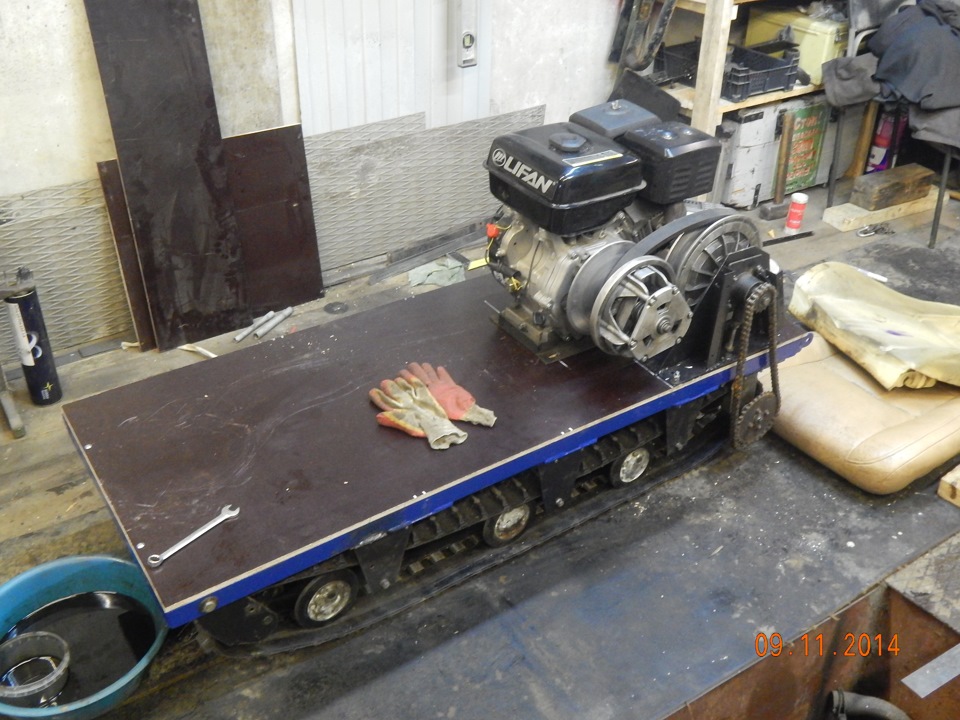

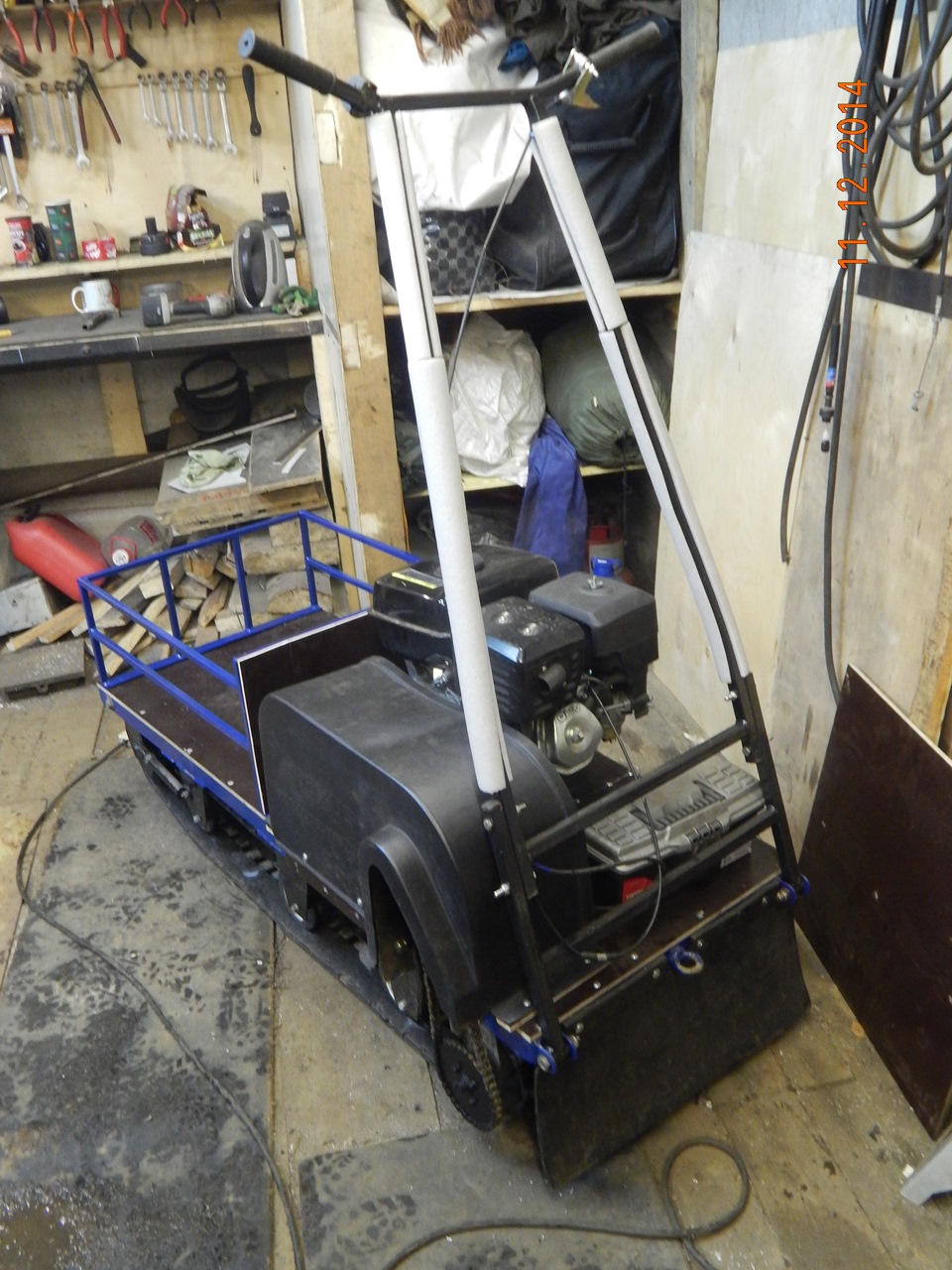

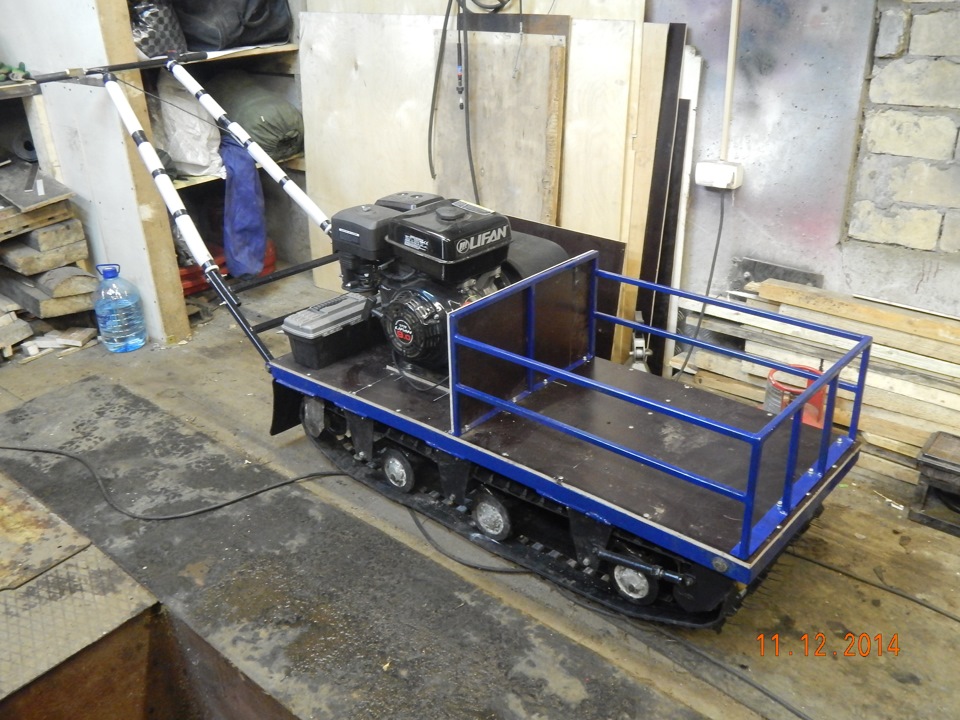

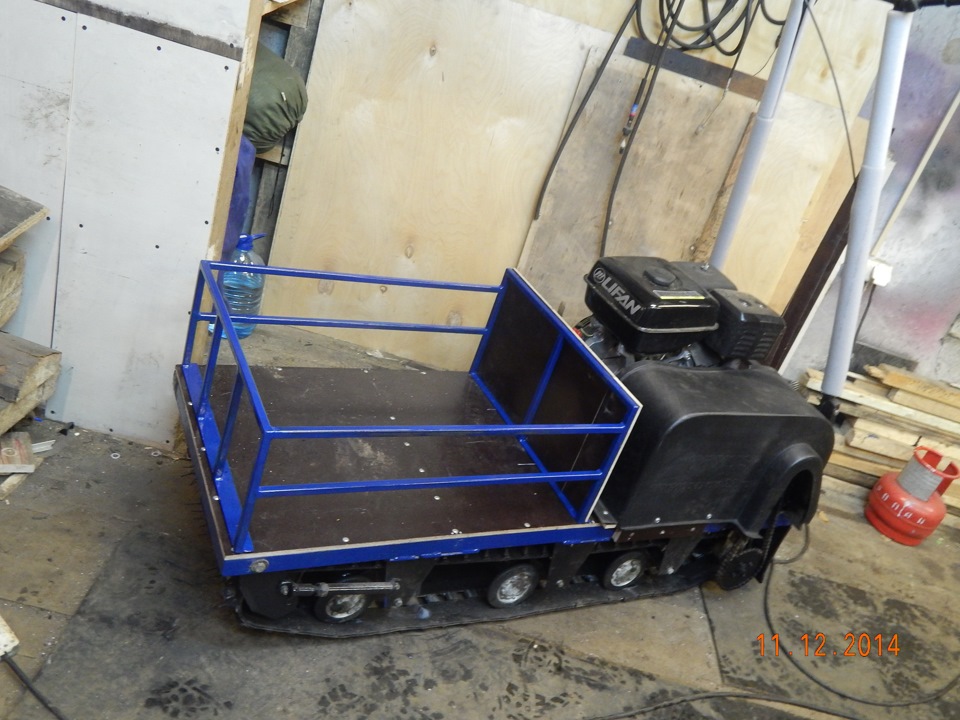

Мотособака изначально создавалась для продажи либо знакомым, либо любому желающему. Т.к. никто из знакомых пока не созрел, буксировщик выставлен на продажу. Цена будет указана в конце статьи.

Основной идеей при постройке мотобуксировщика было создание максимально прочной, надежной и универсальной конструкции при минимальных расходах. Именно поэтому мы не особо заморачивались с покраской, прицепным устройством и отказались от кожуха, защищающего двигатель от холода. Но при этом мы не стали экономить на толщине металла и качестве комплектующих.

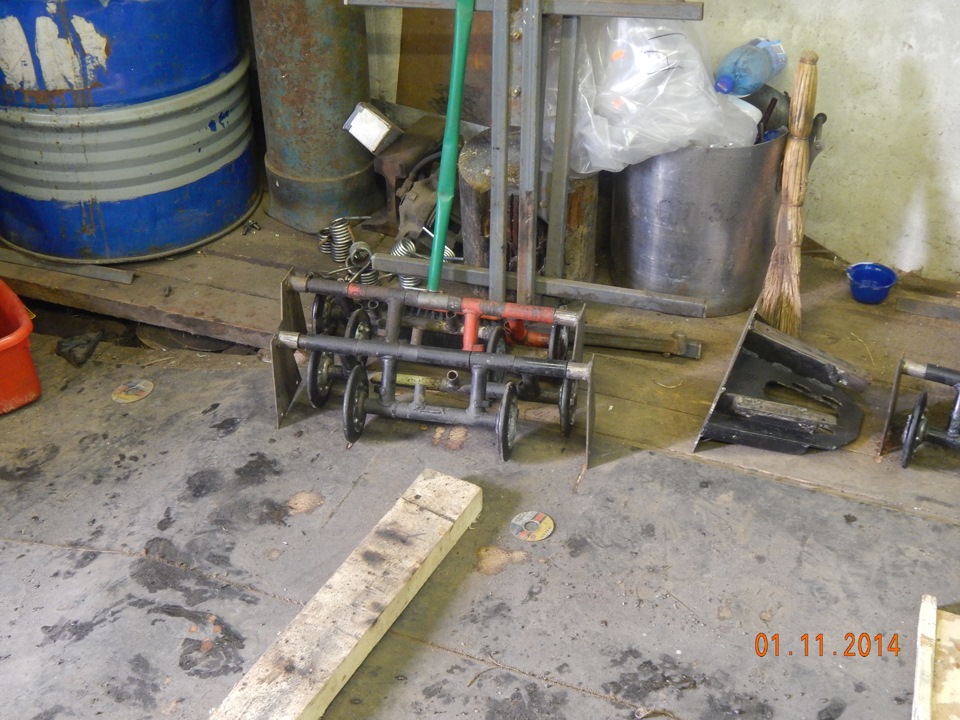

На буксировщике установлены 380-мм бурановская гусеница на 57 шагов общей длиной 2878 мм, также бурановские валы и 3 симметричные тележки. Двигатель Lifan 170F-TR, мощностью 8 л.с. с автоматическим редуктором. Самый мощный из небольших и легких двигателей Lifan. На 9 л.с. гораздо тяжелее.

Опыта эксплуатации именно этого двигателя у меня нет, но первые впечатления только положительные, особенно по сравнению с моим Forza FZ-6,5:

  • Бензобак на резиновых шайбах, гасящих вибрацию, с нормальной крышкой на резьбе и цепочке;
  • Глушитель из более толстого металла, как и кожух охлаждения цилиндра;
  • Кнопка подкачки топлива;
  • Отверстие забора воздуха с металлической сеткой.

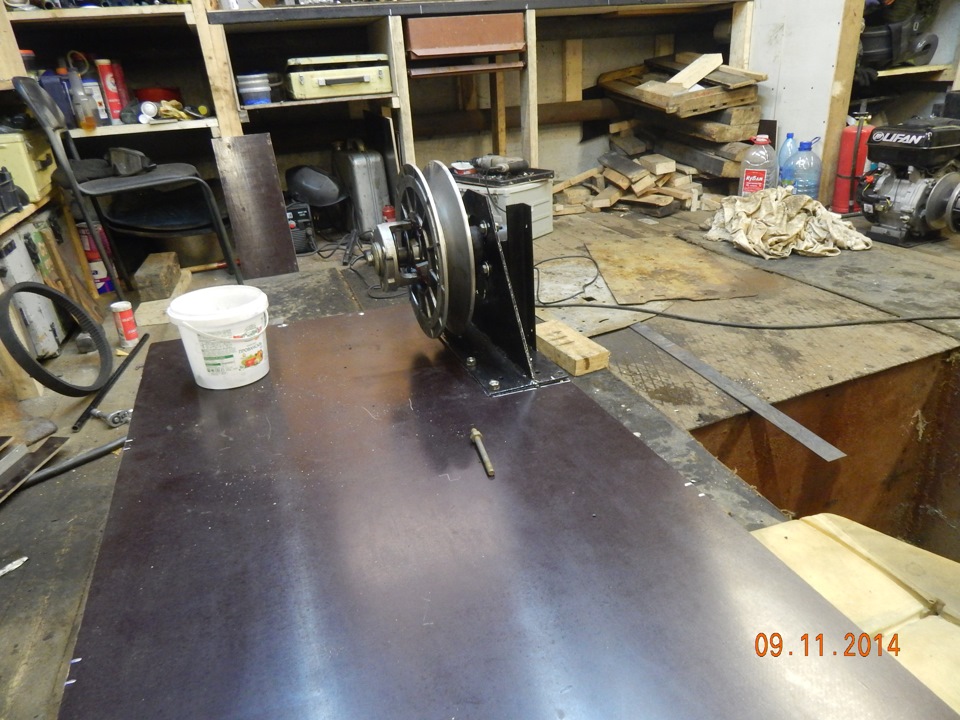

Что касается этапов сборки, то в нашем случае они корректировались в зависимости от наличия или отсутствия нужных комплектующих и расчета нужных размеров. При наличии всего необходимого последовательность может быть другой, например крепление двигателя можно приварить на одном из самых ранних этапов.

Касаемо размеров рамы:

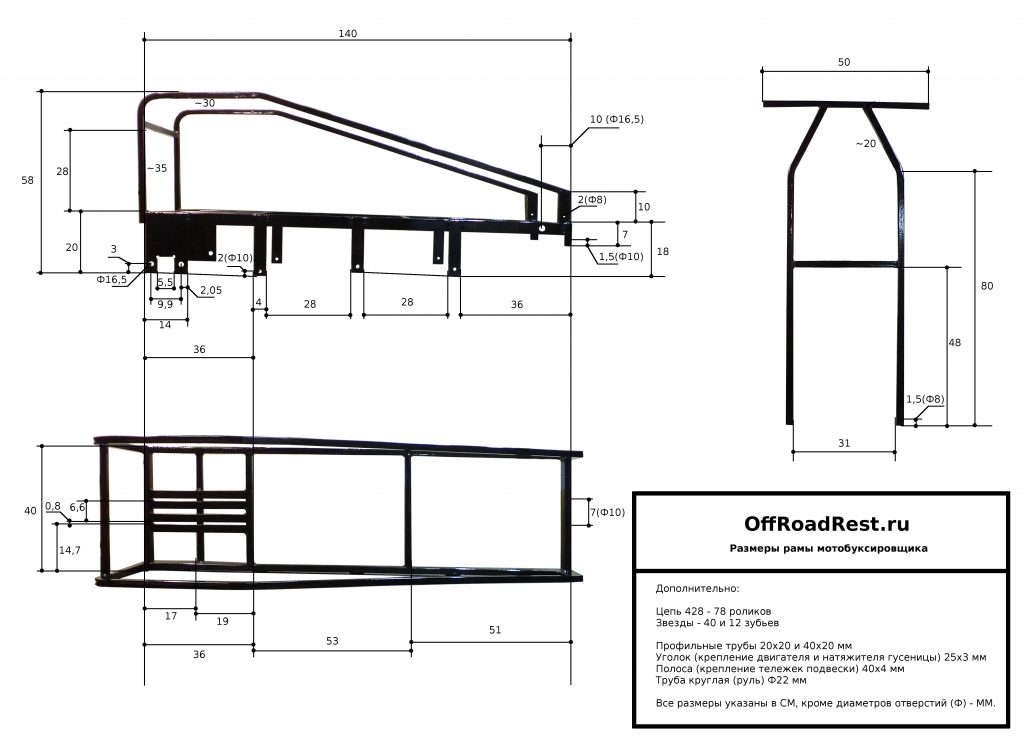

Чертеж рамы мотобуксировщика

Обновленный вариант рамы

Популярные бренды

Чтобы разрабатывать и выпускать технику с лучшей проходимостью и моторами очень большой силы, нужен немалый опыт в машиностроении. С лучшей стороны себя зарекомендовали следующие фирмы:

  • «Лебедев Моторс» – молодая компания из России, с 2008 года занимается производством вездеходной техники с одной или двумя гусеницами;
  • «Омела групп» – прославилась благодаря марке «Pomor», выпускает мотобуксировщики и комплектацию для них;
  • «Baltmotors» – производство России, тесно сотрудничающее с партнерами из Китая, главная их цель – клиентоориентированность и доступные цены;
  • «Paxus» – вездеходная техника этой компании отличается низким расходом топлива, высокой маневренностью и легкостью в управлении;
  • «Irbis» – свою деятельность компания начала в 2001 году, сейчас главный офис находится в Москве и по всей стране имеет более 2000 сервисных центров.

Как сделать мотобуксировщик своими руками?

Мотобуксировщик по-научному или мотособака по-простому, народному – это очень удобное транспортное средство для охоты, рыбалки. Оно компактное, легкое в управлении, не требует водительских прав и стоит значительно дешевле, чем любой снегоход. Его можно купить в специализированной торговой точке, только цены на такую технику высокие. Выход имеется: собрать аппарат можно самому в домашних условиях, в таком случае вложения будут незначительными. Чтобы самодельная мотособака была изготовлена на должном уровне, работала продолжительное время, необходимы детальная схема и чертежи, ряд составных частей и инструментов.

Какими бывают?

Сделать из мотобуксира транспортное средство, напоминающее снегоход, можно с помощью лыжно-колесного модуля. С ним удобство в управлении увеличивается в несколько раз. Водитель уже располагается не на санях, а спереди мотособаки, и сам совершает повороты руля. Удобнейшее приспособление для езды по снегу, летом его можно заменить на аналогичный колесный модуль.

Вся система весит около 20 килограммов и также не займет много места при ее перевозке. Можно использовать однолыжный модуль или с двумя лыжами спереди.

Преимущества, получаемые при установке рулевого модуля, — увеличение вместимости саней-волокуш:

  • водитель уже не управляет транспортом с них;
  • увеличивается скорость мотобуксира, потому что вес распределен равномерно;
  • удобство управления;
  • также за счет правильного распределения нагрузки соприкосновение лыж и гусениц с поверхностью увеличивается, а расход топлива уменьшается;
  • устойчивость системы благодаря широкому расположению лыж, то есть мотобуксир не перевернется в неожиданный момент.

Кроме плюсов, также есть и ряд минусов:

  • придется получать права на управление транспортным средством, так как новая конструкция сравнима с мини-снегоходом;
  • затруднительно проехать по рыхлому снегу;
  • частые поломки из-за больших нагрузок на раму и ходовую часть мотособаки.

Модуль толкач имеет вид саней с металлическими полозьями и фанерным дном. Основная его функция — уплотнение снега перед гусеницами. Толкач-трансформер может располагаться как перед мотобуксировщиком, так и позади него.

Их название пошло от старинной конструкции — «волокуша». Обычные сани перемещаются по снегу с помощью двух лыж-полозьев, а сани-волокуши делают это с помощью дна. Их можно разделить на 2 подвида — транспортные и рыболовные, различия только в размерах. В дополнение на дно саней можно прикрепить специальные накладки толщиной 8 миллиметров, которые защитят пластик от истирания.

Сборка

Прежде всего необходимы подготовительные работы.

Чтобы затруднений с эксплуатацией мотобуксировщика не возникло, главное, сразу же определиться с ее ключевыми техническими характеристиками:

  • грузоподъемностью;
  • мощностью мотора;
  • разновидностью силовой передачи;
  • системой пуска мотора – электрической либо ручной.

А также необходимо побеспокоиться о дополнительных приспособлениях мотобуксировщика – лебедке, свете, защитных компонентах, сиденьях. После этого разрабатывается полный чертеж, на котором будут отображены все тонкости. Затем можно заказать комплект составных элементов для мотособаки либо подобрать их самому из тех, что есть в наличии от другой автомототехники.

Теперь можно начинать процедуру сборки.

В первую очередь изготавливают раму (каркас) мотобуксировщика, которая даст возможность зафиксировать мотор, коробку, ходовую часть. Для этого выбранные профильные трубы (кроме того, сгодится балка) свариваются в коробку в виде прямоугольника. После варят крепления для всех основных агрегатов мотобуксировщика. По завершении можно инсталлировать мотор.

Используя втулки, по углам каркаса устанавливают подшипники. После создают переднюю и заднюю оси (мосты), которые конфигурируют валы совместно со втулками и опорниками. Задний мост мотобуксировщика делают ведущим, устанавливая на него приводное профилированное колесо и основательно приваривая его. Посредством цепи ее необходимо объединить с коробкой скоростей.

Гусеницы мотобуксировщика, как говорилось выше, изготавливают собственными руками из транспортерной ленты шириной больше 30 сантиметров или приобретают готовые, только последние потребуется разделять и делать шире посредством вставок. Траки делают из дерева, пластмассовых труб либо демонтируют со старенького снегохода. На КПП, двигатель устанавливают шкивы, соединяющиеся приводным ремнем. К рулю фиксируют компоненты управления мотобуксировщиком – рукоятка сцепления устанавливается с левой стороны, рукоять газа – с правой. Руль фиксируют на каркасе посредством сварки двумя трубами с вилкой. Вилка устраивается на задней оси и фиксируется приваренными металлическими шайбами.

По завершении работ устанавливаются дополнительные устройства мотособаки, монтируется необходимое оснащение. Конструкция комплектуется местом для сидения, отделом для грузов и так далее Готовая техника ничем не уступит по функциональным характеристикам заводской продукции, будет выполнена основательно и может быть восстановлена при выходе из строя самим создателем.

Как влияет вариатор и топливо на скорость

Если вариатор сделан не в заводских условиях, а где-нибудь в гараже из китайского литья, необработанного, недоработанного (грузики, втулочки, ход – все должно быть доработано) – да, может влиять. Все зависит от того, насколько качественно сделан вариатор. Если вариатор сделан топорно, это скажется и на скорости, и на выработке ремня, и на качестве езды.

Топливо. Все производители используют китайские двигатели и 92 бензин. Это движки с воздушным охлаждением. Охлаждение минимальное, на двигателе чехол плюс капот. А так как стенки зеркала цилиндра нагреваются до 220 градусов при работе, то при использовании 98 бензина с более высоким октановым числом нагрев увеличивается, и перегреть движок с таким топливом можно гораздо быстрее, чем с 92. Разницы в скорости не будет, но можно перегреть движок. Для того, чтобы не перегреть движок, нужно устанавливать датчики температур и следить за температурой.

Ремонт ходовой мотобуксировщика

Определяющим предназначением ходовой части мотобуксировщика (как, впрочем, любой гусеничной машины) является обеспечение надёжного сцепления движителя (в данном случае гусеницы) с опорной поверхностью (грунтом, снегом или льдом) для перемещения транспортного средства в нужном направлении.

Схема и конструктивное устройство ходовой части мотобуксировщика зависит от общего компоновочного решения, типа силового агрегата (двигателя), его расположения (заднее или переднее), вида используемой подвески (катковая, склизовая или комбинированная) и некоторых других обстоятельств.

Помимо упомянутых узлов в состав ходовой части входит устройство натяжения гусеницы, ведущий и ведомый валы с одной или двумя звёздочками.

Основные типы ходовой части

Ходовая может быть как на роликах, так и на склизах. Роликовая схема подвески является более универсальной, но проходимость транспортного средства на роликах на глубоком снегу будет несколько снижена.

Склизовая подвеска, наоборот, предназначена преимущественно для передвижения по глубокому и рыхлому снегу. В этом случае снег обеспечивает охлаждение и смазку поверхности склизов.

Но склизовая подвеска совершенно непригодна для движения по накатанной снежной дороге, льду или грунту. В первую очередь, из-за отсутствия её охлаждения и смазки.

 И та, и другая подвески могут быть мягкими, то есть, иметь амортизацию.

Гусеница выполняет функцию основного тягового элемента для этого транспортного средства, благодаря которой происходит передвижение мотобуксировщика по любой поверхности, будь это снежная целина или, в зависимости от сезона, заболоченная, труднопроходимая местность.

С помощью гусеницы во многом обеспечивается функция управления. Если же хотя бы один гусеничный трак получит повреждение, у транспортного средства ухудшается или полностью теряется управляемость, что может привести к нежелательным последствиям, вплоть до аварии.

Гусеницы бывают разрезными и скреплёнными П-образными металлическими профилями или цельными. В качестве материалов для изготовления гусениц сегодня преимущественно применяются композитные и резинотканные материалы.

Это происходит благодаря применению усиленного корда, а также специальным видам резиновой смеси с добавлением силикона.

Частые поломки ходовой части

Ходовая часть мотобуксировщика постоянно находится в контакте с подстилающей поверхностью, воспринимает усилие двигателя и перемещает машину. Дополнительные силы начинают действовать на узлы ходовой части и особенно на гусеницу при поворотах, а также при подъёме или спуске.

Кроме всего, вес самой техники и перевозимого груза также ложится на ходовую часть и ею воспринимается. Это приводит как к выходу из строя отдельных узлов, так и полностью всей ходовой части.

При склизовой подвеске длительное движение по плотному снегу, льду или грунту может привести к перегреву и выходу из строя.

Также может произойти разрыв гусеницы мотобуксировщика, надрыв или появление местного дефекта в виде сквозной перфорации. Часто происходит обрыв грунтозацепов и металлических профилей, окантовывающих отверстия для зубьев звёздочек. Последствия от таких повреждений могут привести к ухудшению ходовых качеств или полному обездвижению машины.

Иногда выходят из строя подшипники ведущего или ведомого вала или насаженные на них звёздочки. Часто причиной этого являются посторонние твёрдые предметы типа камней, сухих веток или кусков металла.

Ремонтировать самому или обратиться в сервис-центр?

К ремонту в специализированном сервисе стоит обращаться в случае, если отсутствуют соответствующие навыки и специальный инструмент и приспособления, необходимые, чтобы произвести качественный ремонт, либо уровень необходимых восстановительных процедур чрезмерно сложен. Это относится и к непростому восстановлению ходовой части. Хотя некоторые поломки можно устранить и своими руками.

Самостоятельный ремонт ходовой части рекомендуется в тех случаях, когда поломка несерьёзная и это будет экономически выгодней, чем услуги профессиональных мастеров. Следует заниматься ремонтом самостоятельно при наличии соответствующих инструментов, запасных частей, а перед глазами имеется чертёж данного узла.

Своими руками можно устранить следующие поломки и дефекты:

  • местный надрыв или небольшую перфорацию трака гусеницы;
  • замену скользящего слоя на склизах;
  • замену подшипников катков или звёздочек;
  • замену ведомой или ведущей звёздочки на валу и т. д.

Можно ли собрать детский снегоход своими руками по чертежам

Многие умельцы задумываются над тем, как и из чего сделать самодельный детский снегоход. В интернете можно найти не только чертежи, пошаговые инструкции с фото, но и подробные видео. Очень часто в снегоходы переделывают снегокаты, мотоблоки или мопеда. Для упрощения задачи можно брать части от снегоходов или мотоциклов, которые можно найти на «разборках» у механиков или в интернете.

Какие элементы понадобятся

Чтобы сделать снежный байк самому, потребуется приобрести некоторые важные элементы. Первым делом нужно выбрать трубу для изготовления рамы и прочих элементов каркаса.

Желательно брать сороковую трубу с толщиной стенки 2 мм. Каркас с трубой меньшего диаметра сильнее подвержен деформациям и менее устойчив, а большего − только утяжелит машину.

Кроме того для изготовления мини-снегохода потребуются следующие детали:

  • Резиновые колеса (4 шт) с осью. Диаметр колес от 30 до 40 см.
  • Ремни клинового типа толщиной 3 мм. Если нет ремня, то можно взять транспортерную ленту.
  • Мотор, карбюратор и бак для топлива. Можно взять от старого мотоцикла.
  • Руль с тросом и курком газа.
  • Лыжи. Этот элемент лучше взять от другого снегохода.
  • Передаточный механизм с цепью и звездами.
  • Мелкие расходники − болты, шарниры, гайки и т.п.

Также заранее следует продумать конструкцию кузова и платформы, а также тип крепления сидения. Иногда, чтобы улучшить проходимость самодельного трака, на переднюю подвеску и сидение водителя устанавливают амортизаторы. Это добавляет дополнительную сложность конструкции, но в то же время позволяет ездить не только по укатанному снегу.

Гусеницу для детского снегохода можно сделать своими руками или взять готовую от другого трака. Для направляющих лыж можно использовать детали от снегоката или другого снегохода.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
