Система питания

В состав системы питания двигателей скутеров входят: топливный бак, топливный кран, топливный фильтр, карбюратор и воздушный фильтр. Топливные баки, изготовлены из высокопрочной пластмассы и вмещают, в зависимости от модели, 4,5-6 литров бензина.

Топливные краны у всех моделей автоматические — не требующие от водителя никаких действий. Такие краны открываются только при пуске двигателя, а при его остановке сразу закрываются. Управляет работой крана разрежение, возникающее во впускном трубопроводе. В магистраль между краном и карбюратором вставлен топливный фильтр, который препятствует попаданию грязи в карбюратор.

Автоматический топливный кран

Важная деталь, продляющая «жизнь» мотору — воздушный фильтр, к тому же играющий роль глушителя шума впуска. Он состоит из корпуса с крышкой и поролонового воздушного фильтра, допускающего многократную очистку.

Воздушный фильтр (Nexus Viper)

Конструкция воздушного фильтра:

  1. крышка;
  2. поролоновый фильтрующий элемент;
  3. перегородка;
  4. корпус;

Главный прибор системы питания — карбюратор, он приготавливает и точно дозирует топливовоздушную смесь, поступающую в цилиндр. Его устройство достаточно сложно, оно включает несколько систем дозирования топлива. Не вдаваясь в подробности, карбюратор должен столько подавать бензина, чтобы на всех режимах поддерживалось оптимальное соотношение, примерно одна весовая часть бензина к 15 весовым частям воздуха. Когда доля топлива выше, смесь называют обогащенной, меньше — обедненной. Работа двигателя на обогащенных смесях повышает мощность, на обедненных — экономичность. Однако слишком богатые смеси не сгорают в цилиндре полностью и ухудшают экономичность, а бедные ведут к перегреву двигателя, вспышкам и хлопкам в карбюраторе, падению мощности. Помимо систем дозирования топлива карбюратор содержит поплавковую камеру, в которой поплавок поддерживает уровень топлива на постоянном уровне. В противном случае дозировка карбюратором нарушается.

Основные детали карбюратора:

  1. пусковой обогатитель;
  2. дроссельная заслонка;
  3. корпус;
  4. жиклеры холостого хода;
  5. поплавок;
  6. крышка поплавковой камеры;
  7. крышка поплавковой камеры;
  8. главный топливный жиклер;

Еще одно автоматическое устройство в составе карбюратора, позволяющее водителю не задумываться о действиях при пуске холодного двигателя — пусковой обогатитель с нагревательным элементом. При запуске холодного двигателя запорная игла обогатителя втянута, сечение топливного жиклера открыто полностью, топливо-воздушная смесь обогащена. После запуска двигателя ток от генератора поступает к нагревательному термоэлементу, через определенное время, достаточное для прогрева двигателя, его рабочее тело расширяется и, воздействуя на иглу обогатителя, перекрывает топливный канал.

Самодельный брызговик на заднее колесо скутера

Доброе время суток всем читателям блога scooter-aprilia.ru.  Хочу рассказать вам про мою самоделку, которую я сделал на скутер априлия – задний щиток (брызговик) на колесо. А сподвигла меня на эти труды, грязь, летящая во время дождя на спину и даже на шлем. Что-то там итальянцы недодумали, или у них дождей почти не бывает, но родной брызговик от воды, летящей из-под колеса защищает плохо. На создание брызговика меня натолкнула фотография скутера GILERA NEXUS, там он идёт с завода и смотрится очень даже неплохо.

Но из чего сделать щиток на заднее колесо скутера? На этот вопрос у меня в голове был только один ответ – из стеклоткани и эпоксидки. Это проверенные материалы достаточно прочные и долговечные не подвержены каррозии. Теперь вопрос стал – из чего сделать форму для брызговика?  Немного подумал и пришёл к выводу, что лучшей формой будет само колесо. А чтоб клей не прилип на само колесо, я его обмотал целлофановой плёнкой, к ней он точно не прилипнет, проверено.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

  1. Зеленый провод – общий.
  2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
  3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Выпускная система

На рынке доступны несколько основных видов выпускных систем (то, что обычно называют глушителем): Стандартные (фабричные) глушители от «полуспортивных» моделей скутеров (таких, как Suzuki Sepia ZZ или Honda Dio ZX). Эти глушители обеспечивают некоторый прирост мощности двигателя практически без увеличения оптимальных оборотов мотора, в основном за счет улучшения наполнения цилиндра смесью и заострения моментной характеристики мотора.

Тюнинговые глушители, обеспечивающие прирост около 20% мощности за счет некоторого увеличения оптимальных оборотов мотора, что вызывает необходимость перестройки вариатора для обеспечения высокой приемистости (применением более легких грузиков и, иногда, более жесткой возвратной пружины). Ярким примером такого глушителя является LeoVinci SP3.

Тюнинговые глушители спортивного класса, обеспечивающие прирост около 50% мощности за счет существенного увеличения оборотов двигателя, и требующие для обеспечения высокой приемистости не только перестройки вариатора (применением более легких грузиков и, часто, более жесткой возвратной пружины), но и перестройки центробежного сцепления (применением более жестких возвратных пружин либо полной заменой сцепления на тюнинговое). Ярким примером такого глушителя является LeoVinci ZX (да и вообще вся серия спортивных глушителей LeoVinci).

Разумеется, увеличение оборотов мотора вызывает прирост максимальной скорости скутера (без изменения передаточного отношения заднего редуктора) пропорционально приросту оборотов. В общем случае, стандартные моторы скутеров имеют максимальные обороты около 7000 об/мин. Глушитель SP3 увеличивает их на 750-1000 об/мин, а глушитель ZX — на 1750-2000 об/мин, в результате если изначально Yamaha Jog бегала 70 км/ч, то с глушителем SP3 она станет бегать минимум 80 км/ч, а с ZX — 90 км/ч. Одновременно значительно улучшится разгонная динамика скутера.

Система смазки

Система смазки деталей двигателя нужна для уменьшения трения между ними (а значит, уменьшения износа) и отвода тепла. Осуществляется смазка моторными маслами, тонкая пленка которых, образующаяся между трущимися деталями отделяет их друг от друга. Нехватка масла в каком-либо месте может стать причиной местного перегрева, задира и даже сваривания деталей между собой. Для смазки деталей двигателей скутеров Nexus применяются минеральные масла (получаемые из нефти путем перегонки), синтетические и полусинтетические.

Осуществляет циркуляцию масла в четырехтактных двигателях масляный насос шестеренного типа, приводимый от коленчатого вала двигателя. Кроме насоса, система смазки содержит масляный фильтр, клапаны (обратный и предохранительный) и магистрали в виде каналов (трубок и сверлений в деталях).

Система смазки четырехтактного двигателя скутера:

  1. поддон;
  2. маслозаборник;
  3. масляный насос;
  4. масляный фильтр;
  5. предохранительный клапан;
  6. переднего дискового тормоза;

Масло в процессе работы загрязняется продуктами износа деталей двигателя и частицы сажи, проникшие в кривошипную камеру через зазор между поршнем и цилиндром. Для улавливания этих частиц служит масляный фильтр, размещенный в нагнетательной магистрали.

Элементы системы смазки:

  1. заливная горловина с щупом;
  2. корпус масляного фильтра

Итальянцы узрели скутер от Kawasaki

Японский производитель Kawasaki отличается от других участников так называемой японской «большой четверки», по меньшей мере, одним важным моментом – тем что он, в отличие от Honda, Yamaha и Suzuki, не производит скутеры.

На самом деле это не совсем так –Kawasaki не делает скутеры для рынков развитых стран, в частности, для Европы. Но, например, на Филиппинах Kawasaki предлагает 112-кубовый скутер под названием Curve. На других азиатских рынках тоже фигурируют скутеры от Kawasaki, например, модель Edje R, продающаяся в Индонезии. Но ни для Европы, ни для Северной Америки у Kawasaki скутеров до последнего времени приготовлено не было.

Опубликовано в рубрике Новости | Метки: скутер, скутер от Kawasaki |

Подготовка к процедуре

Начать надо с внешней очистки скутера от грязи, песка, пыли. Сами работы нужно проводить в закрытом помещении, где нет риска попадания внутрь механизмов мусора извне. Допускается осуществление операций на открытом воздухе, но с соблюдением условий:

  • температура воздуха должна составлять 18-25 градусов;
  • слабый или отсутствие ветра;
  • наличие ровной твёрдой поверхности для ремонта – бетон или асфальт подходят лучше всего;
  • открывать внутренности скутера не рекомендуется в течение хотя бы двух часов после отключения двигателя в целях безопасности.

Для крепежа потребуется подготовить коробку с ячейками под каждый тип, что не потерять и не перепутать местами разновидности. Работа может занять около часа в зависимости от уровня подготовки. При отсутствии опыта лучше позвать ещё одного человека на помощь и внимательно фиксировать, что было извлечено (и в какой последовательности), чтобы собрать транспортное средство правильно после всего.

А, есть владельцы Aprilia RS50 или Yamaha TZR 50

Если есть, ткните в темку. если нет, то давайте объединяться

Собственно вот, сие чудо приехало из Японии осенью 2009г.

. за зиму перекрашен. фотки в новом раскрасе позже.

А они про размерам нормальные — как нормальные байки ?Интересная техника.

Круто. в своё время упустил из виду и стал получать права А. Если бы я знал о них, я бы наверное еще бы долго думал.

А, как я понял, их к нам и не возят (новые я имею ввиду).Ни ямаху ни априлию.

Ну БУ точно продаются на авто. ру. может всё же реально найти новый ?

висит в каталоге.Цена — нереал — 4500 евро (

180 тыщ).Хотя, априлия, может, того и стоит. А в наличии их всё-равно нет.на авто-ру их — мало и все, что есть: 7-10-летки (а для 50-кубового двухтактника это — срок).

А ямахи официально — не поставляют. Это 100%.

Простите, чего стоил с доставкой?

для двухтактника, простите, это не срок т.е. ресурс может уже подходить, да, но поменять поршневую раз плюнуть и недорого.но брать такой мопед — непонятно зачем. лучше скутер обычный. все равно эти полтосные спорты едут вяло и выглядят как рахиты

да вот фиг знает ) есть много мопедов с коробкой передач, которые дадут прикурить ему легко.один из них хочу для станта взять в скорейшем времени (пока жона деньги не освоила)

нет, не смотрел я таможню победил.

ты почитай предварительно про все эти сутенеры

что то я про мото там не нашел. на мотору тетка помнишь КТМом барыжит-я спросил, говорит можно самому в европе забрать-будет за то же бабло поездка за мотом приятное с полезным

ага, я ее спрашивал о том же. решил здесь взять, а в отпуск сгонять на харлеях покататься в америку

тока ей звонил, на нее БЛ залупился и она ща возит только кросачи а на дорожники БЛ перекрыл кислород.на днях едет в Авытрию решать эту коляску, но обещает к осени разгрести. а забрать самому низя-Австрияки возят своей фурой все вместе с доками-гимор короче.

ей БЛ хвост прижал, щас возит тока кроссовые

Отмечусь как владелец полтинничка CPI SM 50. Не априлия конечно и не ямаха, но через лежачих скачет довольно резво На априлии рс минарелли ам6 ставят?

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Service-Manuals на Итальянские Скутеры

Вам больше не потребуется звонить и сервисы и теребить мастеров — что да как!

Качайте на здоровье сервис-мануалы и просто мануалы, переводите через гугл и пользуйтесь на здоровье — всё в бесплатном доступе. Без всяких смс и прочего.

p.s. А лучше скачайте все мануалы и залейте на свои серваки — ибо ресурсы имеют место накрываться!

Спасибо можно выразить в этой теме

Технический мануал по программированию ключа, настройке и т.д. http://www.wotmeworry.org.uk/manuals/ET . Manual.pdf

Как перебрать водяную помпу на моторе Piaggio Master 400 — 500 http://www.wotmeworry.org.uk/manuals/Gi . 20Seal.pdf

19. Gilera Runner VX VXR 125 — 200 с 2006 г.в. (но мотор точно такой же как и на VXR 200 до 2006 г.в.) http://www.wotmeworry.org.uk/manuals/Mo . manual.pdf

50. Продолжаем добавлять в эту тему мануалы на ИТАЛЬЯНСКИЕ СКУТЕРЫ и они будут на этом месте.

Модераторы — тему в раздел Объявления закрепите. Очень актуальная! и не сливайте с остальным вялым говном, где не работают ссылки.

тут 100% всё рабочее, на данный момент и информация на вес золото!

_________________«Да Да я знаю у вас у всех дио 120 едет»

Будь уважаемым человеком, сделай так же как и я в первом сообщении, а то копаться в ссылках не айс. Дополни того, чего не хватает.

_________________мои контакты только icq 138178615 тел +7 918 5157135 afedorinin@gmail.com need for speed ?-amphetamine your engine. я покупаю зч на http://www.ebay.de/ -=- все китаеводы врут

Будь уважаемым человеком, сделай так же как и я в первом сообщении, а то копаться в ссылках не айс. Дополни того, чего не хватает.

макс у меня даже с фотографиями )

_________________«Да Да я знаю у вас у всех дио 120 едет»

если б они работали так вообще класс было

_________________мои контакты только icq 138178615 тел +7 918 5157135 afedorinin@gmail.com need for speed ?-amphetamine your engine. я покупаю зч на http://www.ebay.de/ -=- все китаеводы врут

_________________Non Timetis Messor

Добавляю находки по Aprilia Atlantic 500

Haynes Руководство по ремонту и обслуживанию скутеров с карбюраторными двигателями объёмом от 50 до 250 см2.

Открытие мотосезона 2014 в Минске + открытие скутерсезона 26.04.14

Здравствуйте уважаемые посетители сайта scooter-aprilia.ru. Вот наконец таки Мы официально открыли мотосезон 2014 в Минске. Поздравляю всех двухколёсных братьев с открытием мотосезона. У меня уже вошло в традицию ежегодно посещать основной и долгожданный праздник любителей двухколёсной техники. В этот раз на открытие я ездил на скутере Kymco Xciting 250, потому как он быстрее и удобнее, да и априлия сейчас на ремонте. Погода можно сказать не подкачала, лишь по дороге в нескольких местах попал под маленький дождик. Людей и мотоциклов как всегда собралось очень много, площадка возле ледового дворца еле вмещала всех желающих. Порадовал обзор шлемов фирмы LS2, выставленных на площадке M1NSK, всё можно было пощупать и примерять, и скидку в 10% дали:)

В этот раз мне было очень просто кататься одному по Минску потому как мне помогал навигатор, который я прикрепил к ветровику и он выдержал всю поездку.  Мотоколонна в сопровождении ГАИ, в этом году уехала с площадки как то быстро и многие не успели пристроится к ней и пробирались по городу кучками мотоциклов, останавливаясь на светофорах. Некоторые поехали в Солигорск праздновать дальше, но в мои планы эта поездка не входила и я с другими скутеристами прокатились по городу и пообщались в кафешке.

Домой вернулся уже в сумерках, по дороге сделал одну остановку на заправке, подкрепились и я и скутер, и доехал быстро и с хорошим настроением.

Все остальные фотографии смотрим ниже. Всем удачи, увидимся на дорогах.

P.S. Дабы не создавать новый отчёт, напишу здесь. В Минске 26.04.2014 года состоялось официальное открытие СКУТЕРсезона. Собралось довольно-таки большое количество скутеристов с Минска и других городов Беларуси. Видно что скутер-движение у нас тоже растёт, потому как столько людей на открытии ещё не было. После сбора всех желающих, закупились провиантом и двинули на водохранилище Дрозды на шашлык. Там же, на берегу провели несколько увлекательных конкурсов со скутерами, поиграли в волейбол, поели шашлыков, душевно пообщались. В целом – время провели просто великолепно!

Фотографии обновил на “слайд-шоу” выше.

Объем цилиндра

Множество производителей тюнинговых наборов — Malossi, Polini, DR, Eurocilindro — производят для скутеров класса 50сс

комплекты поршневой группы увеличенного объема (цилиндр, поршень с кольцами и пальцем, часто — новая головка цилиндра). Наиболее популярны объемы 70сс и 85сс (это около 68 и 84 куб.см), наиболее популярная конструкция — стальной цилиндр с алюминиевой головкой, хотя иногда встречаются более прогрессивные алюминиевые цилиндры с покрытием Никосил. Подобные наборы ставятся на стандартный коленвал с шатуном и обеспечивают огромный прирост мощности на номинальных (или немного выше номинала) оборотах. Цилиндры с покрытием Никосил выдерживают более высокие обороты и обеспечивают большую мощность и крутящий момент, чем стальные, но их долговечность очень сильно зависит от качества изготовления, и они гораздо более стальных чувствительны к перегреву.

Также на рынке доступны тюнинговые наборы поршневой группы гоночного типа (например, Polini Kit Corsa), обеспечивающие очень высокую мощность двигателя, но практически непригодные для использования в обычных дорожных условиях из-за капризности и требования очень частого обслуживания для поддержания работоспособности. В частности, стандартные поршневые кольца, заменяемые на обычных цилиндрах через 10000 км, на цилиндре Polini Kit Corsa 70cc приходят в негодность через 2000-3000 км.

Система охлаждения

Все скутеры Nexus оборудованы принудительной воздушной системой охлаждения. Она нужна для того, чтобы из-за перегрева, вызывающего чрезмерное расширение поршня, а также нарушения условий смазки, не произошло заклинивание и повреждение деталей. Поскольку у всех скутеров мотор закрыт кожухом, да и расположен под сиденьем в задней части, поток встречного воздуха его не может эффективно охлаждать. Поэтому используется крыльчатка вентилятора, закрепленная с правой стороны двигателя на роторе генератора. Этот вентилятор центробежного типа нагнетает воздух под кожух, которым закрыт снаружи цилиндр и головка цилиндра.

Детали системы охлаждения:

  1. крыльчатка вентилятора;
  2. кожухи

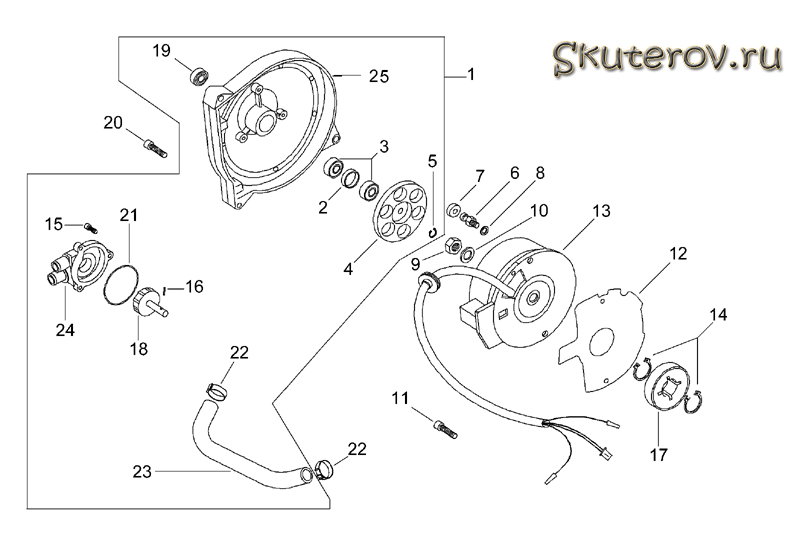

Сборка водяной помпы скутера Aprilia 50

Сборка помпы скутера Aprilia более серьезная операция чем разборка, потому как подшипники нужно устанавливать точно, без перекосов, от этого зависит их долговечность. Сначала нужно запрессовать подшипники

Для запрессовки можно подобрать, подходящую по диаметру, головку с комплекта и осторожно молотком забить подшипник

Далее подбираем оптимальную по размеру головку или прочую проставку, главное чтобы она опиралась исключительно на наружную обойму подшипника. Проверьте, чтоб проставка не заклинилась в седле вместе с подшипником. Берём первый подшипник и запрессовываем его до упора без перекоса. Дальше запрессовываем кольцо, какое должно было быть между старыми подшипниками (это кольцо для того, чтоб другой подшипник сел на необходимую глубину). Теперь запрессовываем второй подшипник до упора.

Устанавливаем сальник: смазываем внешнюю обойму сальника герметиком и аккуратненько вставляем его в посадочное место

Если идёт туго, то можно подобрать проставку по внешнему диаметру сальника и осторожно постукать, чтобы сальник сел до упора в подшипник

Теперь берём крыльчатку, немного смазываем маслом то место вала, где будет ходить сальник (чтоб вал крыльчатки легко зашел в сухой сальник), и вводим его на своё место до упора. Затем, сдерживая крыльчатку чтобы не двигалась, вставляем в отверстие на валу шпонку (устанавливать нужно точно по центру), дальше на вал одеваем пластиковый привод чтобы он сел канавкой на шпонку и всё это фиксируем стопорным кольцом.

После сборки насоса у него не должно быть никакого шатания (вдоль и поперек). Дальше в улитку вставляем резиновое кольцо, немножко смазываем его герметиком и зажимаем болтами. Сборка водяной помпы Скутера Aprilia SR 50 закончена и можно приступать к сборке других элементов скутера.

Не забудьте залить в систему охлаждения антифриз. Удачи!

10 комментариев к « Электрическая схема китайского скутера — скачать бесплатно »

Добрый день, извините если не по теме, но не нашел ни чего подходящего в какую тему написать. Вопрос такой сегодня резко затормозил и обнаружил что перестал работать спидометр, в чем может быть причина? И ещё можно ли на скутер поставить ксенон? Скутер racer taurus

1alexiss1, по спидометру: открути тросик привода от самого спидометра и покрути переднее колесо, внутренний трос при этом должен вращаться. Если вращения нет, значит что-то с приводом, надо снимать переднее колесо и смотреть что к чему. Если тросик вращается значит проблема в спидометре. На счет ксенона: ксенон можно установить на любой скутер, да хоть на КАМАЗ-без разницы. Главное внимательно изучить параметры конкретного блока розжига: какой ток он потребляет имеет ли он пыле-влагу защиту, вибростойкость конкретного блока тоже надо учитывать, то есть посмотреть подойдет конкретная модель блока к вашему скутеру или нет. Как бы вот так.

Собственно по поводу ксенона, я вот щас жду когда у китаез поступит на склад ксенон, и хочу создать статью об установке ксенона на скутер, коль есть такой интерес у владельцев данной техники. Кстати, я буду ориентироваться на установку ксенона без всяких доработок и переделок генератора.. В интернете есть конечно статьи на эту тему, но там речь идет о снятии и переделке генератора, и ко всему этоу нужно еще потратить Н-ное количество денег, для покупки шунтирующего регулятора напряжения. Новичек, я думаю что, не сможет выполнить такой крапотливой работы.

Евгений, статья по установке ксенона на скутер будет несомненно очень полезна и интересна для читателей. Так что будем ждать с нетерпением. На счет переделки генератора: если есть возможность, то поделитесь ссылками, хотелось бы ознакомится.

Dobrij denj,nuzen vaw sovet.U menja malaguti ciak 125cc 2006god,kogda zavodil so startera,neskoljko raz sliwal zvuk,kak budto karatilo gdeto,polez razbiratj smotretj nenawel,stal probovatj zavoditj starter krutit no nezavoditsa,vikrutil sve4u mokraja,proveril iskri netu.Vse predohraniteli celie,provoda nacal prozvanivatj i t.d vplotj do Zamka zaziganija vse ok.Nacal testerom proverjatj naprjazenie v konce kogda krutiw starterom,v 1sekundu kogda tolko nacinaew krutitj pojavljaetsja i srazu ze propadaet,pitalsa najti sxemu zaziganija.negde i necego!!ewe pocemuto 2provoda idut cerez korobku s ograni4iteljem skorosti,i odin provod cerez pol motorolera k gudku(dlja cego?) signalizacii netu,imobilajzera toze vrode… vse golovu lomajut.Estj podozrenie cto generat0r??

Можете подсказать сайт по продаже запчастей на скутер MOTOLIFE CY50T -7 B (SPOTY) 4 -х тактный?Что то ничего найти не могу в инете.

А у меня вот такой вопрос,я вообще не шарю в электрике,но вот на цветной схеме реле напряжения 4-ре провода,а у меня 5-ть черного нет,у меня 150 куб. китаец пионер адмирал,жопа какая-то с электрикой прозвонил все норм вроде а на жолтом проводе походу короткое замыкание,там такая кипа проводов что мне делать снимать всю проводку?

Hej. Strona co jakiś czas nie działa, dlaczego ?

По воротники на ВКЛ, двигателе не работают, выключить двиг. Все нормально? Учем дело?

Замок зажигания

Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.

Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.

В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.

Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.
