Разбираем мотор колесо самоката

Тросики, трубки

Управление тормозами и газом в основном осуществляется при помощи тросов (газ может управляться электроникой). Гидравлика работает за счет давления жидкости, которая подается к колодкам по трубкам.

Тросики

Стальные скрученные тросы прокладываются в каналах, которые могут забиться грязью.

Неисправность: Возможная причина: Способ устранения:
1.Не работают тормоза:Оборвался трос;Нужно вытащить трос из канала, канал промыть керосином или WD, либо другими растворителями, трос заменить. Если канал сильно поврежден или деформирован, его так же можно заменить;
2. Не удается отрегулировать тормоза, после нажатия ручка не возвращается в исходное положение до конца:Канал сильно загрязнен. Трос цепляется внутри;Разобрать, канал промыть если трос начал пушиться, то так же заменить;

Ели при торможении появляется скрип и скрежет, а эффективность упала, возможно износились колодки. В этом случае поможет только их замена.

Трубки

По трубкам к суппортам и колодкам подается гидравлическая жидкость.

Неисправность: Возможная причина: Способ устранения:
1.Тормоза работают неэффективно:Недостаточно жидкости в системе;Проверить уровень жидкости, при необходимости долить.
Износились колодки;Отрегулировать, выдвинув колодки, если выдвигать нечего – заменить;
Тормоза не работают:В системе нет жидкости;Скорее всего трубки были повреждены, нужно их полностью снять, проверить по всей длине и заменить на новые.

Трубки можно повредить при падении, они перетираются при неправильной прокладке в корпусе, некачественные со временем могут растрескаться и начать пропускать жидкость.

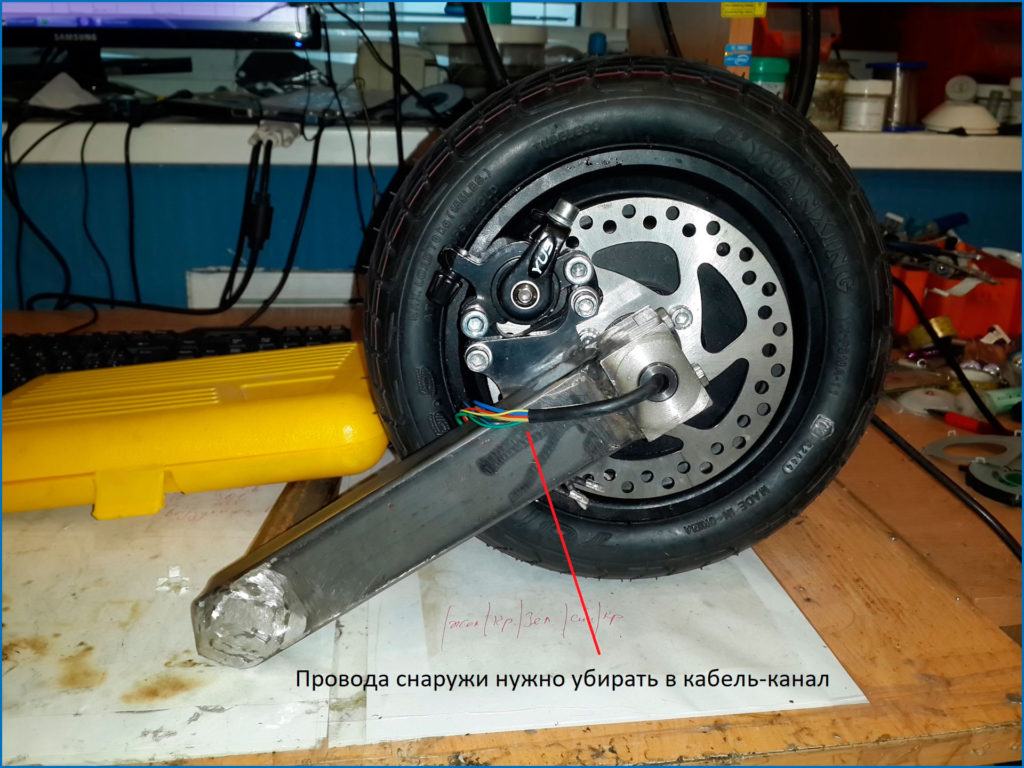

Контакты электрики/электроники

Электросамокат часто контактирует с влагой, даже при хранении на деталях может конденсироваться вода при перепадах температуры, из-за чего постепенно окисляются контакты.

Неисправность: Возможная причина: Способ устранения:
1.Самокат не реагирует на включение или различные командыОкислились контакты;Необходимо разобраться, в каком узле проблема, разобрать его и почистить контакты;
Провода переломлены;Нужно разобрать участки, где проложены провода, и найти разрыв, после чего заменить провод;
2.Самокат прерывисто реагирует на команды, “троит”:Плохо притянуты контакты, окислились;Разобрать, почистить, протянуть.

Большой минус плохого контакта – это нагревание проводов, если они очень тонкие (такие очень любят использовать китайцы) то могут разогреться вплоть до:

– перегорания;

– оплавления изоляции, что приведет к оголению проводов.

Если провода слишком тонкие, их стоит заменить на большее сечение, это исключает перегрев в работе.

Чаще всего страдают провода на аккумуляторе, потому поиск проблем нужно начинать с извлечения батареи из деки.

Если лезть в электрику, нужно помнить, что эта работа требует определенных знаний и навыков. Потому проще обратиться к специалисту, особенно если самокат на гарантии.

Переломленные провода проще всего найти тестером:

– нужно выставить на приборе измерение сопротивления (Ом);

– прижать концы каждого провода между контактами тестера;

– если провод цел, то значения не превысят 1 Ом;

– при разрыве значения будут больше.

Ремонт колес

Самостоятельный ремонт колеса возможно произвести при помощи инструментов, которые имеются во многих домах. Размер элемента в данном случае не имеет значения. Колеса на 10, 6 или 8 дюймов вполне реально привести в рабочее состояние в домашних условиях.

При ремонте колес электросамоката желателен опыт в данном направлении, но без его наличия достигнуть нужного результата тоже возможно, если четко следовать инструкциям в нашей статье.

Популярные неисправности и поломки

Неполадки могут произойти как у электросамоката с большими надувными колесами, так и у детского транспорта. Рассмотрим наиболее распространенные проблемы:

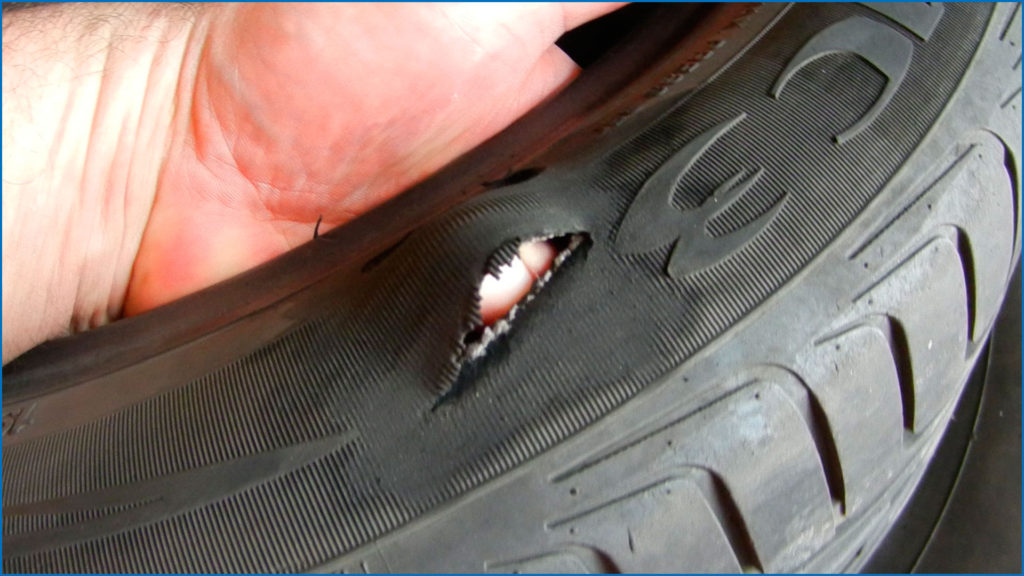

  1. Проколы и порезы шин. В данном случае обязательно нужно заменить камеру, а также рекомендуется поставить новую покрышку, даже если повреждение незначительное.
  2. Колеса заедают при езде или вовсе не крутятся. Причина этой неисправности – поврежденный подшипник. Здесь достаточно проверить элемент на наличие загрязнений или механических повреждений. Прочистить подшипник от грязи и влаги поможет керосин. Если же деталь деформировалась, ее нужно заменить. После установки работоспособного подшипника его обязательно нужно обработать специальной смазкой.
  3. Посторонние звуки в колесах при езде. Такая ситуация имеет место при появлении ржавчины на металлических элементах. Для решения проблемы понадобится отыскать участки с коррозией и постараться устранить ржавчину. Если успеха достигнуть не получилось, колесо лучше заменить полностью.

Иногда бывает, что электросамокат вообще не включается. Тогда советуем прочесть статью на эту тему.

Накачивание и давление колес

Большинство производителей электросамокатов прилагают в комплекте со своими устройствами компактные насосы, с помощью которых возможно накачать колесо в любой момент.

Рекомендуемое давление в колесах электротранспорта напрямую зависит от веса пользователя. Значения должны быть следующие:

  • когда вес до 70 кг: переднее колесо – 35-40 psi, заднее – 40-50 psi;
  • до 90 кг: переднее – 40-45 psi, заднее – 45-55 psi;
  • до 100 кг: переднее – 45-50 psi, заднее – 50-60 psi;
  • свыше 100 кг: переднее – 55-60 psi, заднее – 60-65 psi.

При таких показателях давления колеса станут более устойчивы к проколам и прочим повеждениям.

Аккумуляторы

Современные аккумуляторы в основном принадлежат к литий-ионному классу, более старые никель-кадмиевые или никель-металлгидридные, но и они распространены.

Литий-ион (Li-Ion): Никель-кадмий (Ni-Cd):
Легкие;Выдерживают больше циклов заряд/разряд;
Меньше габариты;Не боятся морозов.
Нет “эффекта памяти”.

Важный недостаток никеля – “эффект памяти”, если не разряжать/заряжать батарею полностью, у нее падает емкость. Литий-ионные заряжать проще, им даже вреднее полный разряд.

При снижении емкости сразу происходит сокращение дистанции, которую можно проехать без пополнения заряда.

Ремонту и восстановлению батареи не подлежат, потому при любых проблемах их придется менять.

При этом можно взять большей емкости, чтобы увеличить запас хода.

Советы для предотвращения проколов колес

Избежать проколов весьма проблематично, будь то взрослый электросамокат с большими колесами или детская модель. Но если прислушаться к советам, предотвратить нежелательные последствия все же реально

Важно усвоить следующие моменты:

  1. Не нажимать на тормоз резко, особенно передвигаясь на большой скорости.
  2. Стараться объезжать острые предметы на дороге.
  3. Использовать антипрокольную ленту (вставляется между камерой и покрышкой).
  4. Регулярно проверять плотность креплений и соединений колес.
  5. Соблюдать правила ухода за устройством в целом и колесами в частности.
  6. Не перегружать электротранспорт.
  7. Избегать чрезмерной накачки шины воздухом.
  8. Проверять состояние всех элементов колес при приобретении б/у электросамоката.

Колеса

Колеса для электросамокатов используются двух типов:

Литые покрышки

Литье сплошное, они жестче на дороге, хуже амортизируют неровности, быстрее изнашиваются.

При длительной эксплуатации (особенно китайская некачественная резина) начинают расслаиваться, от них буквально отваливаются целые куски. В этом случае поможет только замена.

Накачиваемые

Этот тип комфортнее, можно регулировать давление под различные условия дороги. Такая резина боится проколов.

Неисправность: Возможная причина: Способ устранения:
1.Колесо спустило:Прокол, разрыв камеры;Снять камеру, найти место прокола, заклеить или поставить новую;
Поврежден ниппель;Эту деталь восстанавливать сложно, проще заменить камеру;
2.Самокат стал вести себя непредсказуемо на мокрой дороге и грунте;Стерся рисунок протектора, колеса почти гладкие;Тут поможет только замена резины.

Найти прокол не сложно, достаточно вытащить камеру, чуть накачать и погрузить в воду, из прокола будут идти пузырьки.

Заклеивается камера кусочком резины, либо специальным ремонтным комплектом, который позволяет провести ремонт буквально в полевых условиях.

Можно использовать специальную пену, что удобно в дальней поездке, она закачивается в колесо и застывает, перекрывая прокол.

Недостаток способа в том, что камеру после этого не получится спустить/накачать, она подлежит замене.

Снятие колес на электросамокате

При возникновении необходимости снять два колеса не стоит спешить. Хотя особых сложностей в данном процессе нет, но передний и задний элемент имеют некоторые различия в своих конструкциях, а потому к каждому из них требуется «индивидуальный подход». Рассмотрим последовательность действий в случае снятия переднего и заднего колеса.

Эти же инструкции разрешается использовать для электросамоката с литыми колесами.

Переднее колесо

Снять переднее колесо на электросамокате под силу даже новичкам. Все мелкие элементы, которые потребуется извлекать, находятся на видных местах, поэтому искать их и производить сложные манипуляции не понадобится.

Перед снятием колеса электросамокат обязательно нужно выключить.

Рассмотрим процесс снятия на примере устройства Mijia Xiaomi M365. Инструкция здесь следующая:

  1. Снять красные наклейки при помощи отвертки или канцелярского ножа.
  2. Открутить шестигранником винты под этими наклейками (винты закручены довольно туго, поэтому в качестве помощника можно использовать плоскогубцы).
  3. Снять накладки вместе с болтами (чтобы не потерять).
  4. Извлечь при помощи шестигранника еще 4 болта.
  5. Открутить гайки ключом.

Заднее колесо (мотор-колесо)

Снять заднее колесо на электросамокате удастся по инструкции выше. Оба колеса транспорта одинаково крепятся, снимаются и устанавливаются. Делается это при помощи тех же инструментов.

Чтобы снять мотор-колесо, не нужно быть мастером высокого класса. Здесь потребуется проявить собственную аккуратность и внимательность. Пользователю предстоит не только придерживаться инструкции в процессе откручивания заднего колеса, но и следить за всеми извлеченными элементами – гайками, винтами, накладками и т.д. Потеряв хотя бы одну деталь, устройство не рекомендуется использовать в дальнейшем без нее.

Ревизия мотор-колеса электросамоката Airwheel Z3

Зимой, когда сезон давно закрылся, я после длительного перерыва захотел немного покататься на самокате Airwheel Z3 по квартире. При движении из заднего колеса (где мотор) раздавался какой-то шелестящий звук, как будто песок поскрипывает на ходу. Что могло служить причиной такого неестественного звука, я не знал, поэтому решил разобрать мотор-колесо и посмотреть, что там не так.

Делал я это впервые, и как правильно разбирать мотор, я не знал. Итак, вот что получилось.

Откручиваем обе большие гайки ключом на 19 или разводным.

Колесо можно вынимать из вилки. Да, как видно, я ещё открутил гайку механизма привода тормоза, этого на самом деле делать было не нужно.

Вот колодки барабанного тормоза Airwheel Z3. Совсем не изношены. В принципе, барабанный тормоз на самокате практически вечный.

Шестигранником откручиваем все винты, крепящие крышки мотор-колеса. 6 винтов с одной стороны, 6 с другой.

Теперь надо сильно надавить на колесо, чтобы преодолеть силу магнетизма, и тут откроется следующая картина. Ржавчина! Всё понятно, именно она и шелестела.

Шина тоже ржавая. Почистим, помоем.

Фото говорит само за себя, комментировать тут нечего. Понятное дело, в месте примыкания крышек герметичности никакой. Следовательно, когда я катался по лужам и когда я мыл самокат, вода понемногу попадала внутрь.

В принципе, не сказать чтобы картина ужасная. Просто лишний мусор, который нужно убрать. Но ничего не повреждено, обмотки в полном порядке, на них вода не попадала.

Поверхность магнитов также окислилась и покрылась коррозией. Ерунда, это легко поддаётся исправлению.

Так как магниты очень сильные, то самый правильный метод их чистки – это латунная щётка. Она не магнитится и достаточно мягкая – то есть, не повредит металлическую поверхность самих магнитов. Наждак тут не подойдёт, он может испортить поверхность.

А вот металл сердечников обмоток можно зачистить шкуркой, так как здесь ничего магнитного нет.

На всякий случай я обе поверхности смазал густой силиконовой смазкой – думаю, хуже не будет. Возможно, даже тонкий слой смазки как-то поможет уберечь металл от воды.

Чтобы усадить цельнолитую шину на место, нужно также воспользоваться смазкой, иначе это нереально.

Собираем колесо в обратном порядке.

Поверхность прилегания крышек следует намазать герметиком. Тогда колесо будет герметичным. Но очень сложно потом его разбирать, если что. Поэтому я нанёс слой густой силиконовой смазки. Конечно, это хуже, чем герметик. Но лучше, чем ничего. Посмотрим через год, что будет внутри.

При включении самоката на холостом ходу оказалось, что внутри что-то чиркает в одном положении колеса. Правда, на скорость это никак не повлияло (я проверил). Но после того, как я встал на самокат, проблема тут же самоустранилась. Видимо, колесо уселось на место под действием массы. И больше никаких чирканий не было.

В итоге противный шелест полностью исчез, звук у самоката стал, как у новенького. Отлично, у меня всё получилось. В следующий раз разбирать мотор-колесо будет гораздо проще.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Источник

Профилактика

Большинство проблем предупредить и избежать можно благодаря профилактике. Обслуживание традиционное для механики и электрики.

Подшипники

В самокатах используются подшипники качения, в их конструкцию входит:

– два кольца – обоймы. Внешняя большего диаметра, внутренняя – меньшего, у первой полукруглая проточка находится на внутренней поверхности, у второй – на внешней. По канавкам движутся шарики;

– сепаратор. Это металлическая деталь, в которой находятся шарики, которые свободно вращаются;

– шарики из стали, за счет них подшипник вращается с минимальным сопротивлением;

– защитная крышка. Они закрывают пространство между обоймами и защищают механизм от попадания абразива, влаги и грязи. Позволяют удержать смазку, которой набит подшипник.

Если крышек нет, то подшипник называют открытым, если есть – закрытым.

Подшипники в электросамокате устанавливаются на вращающихся деталях:

Их задача – снижение трения, а так же предотвращение износа подвижных частей.

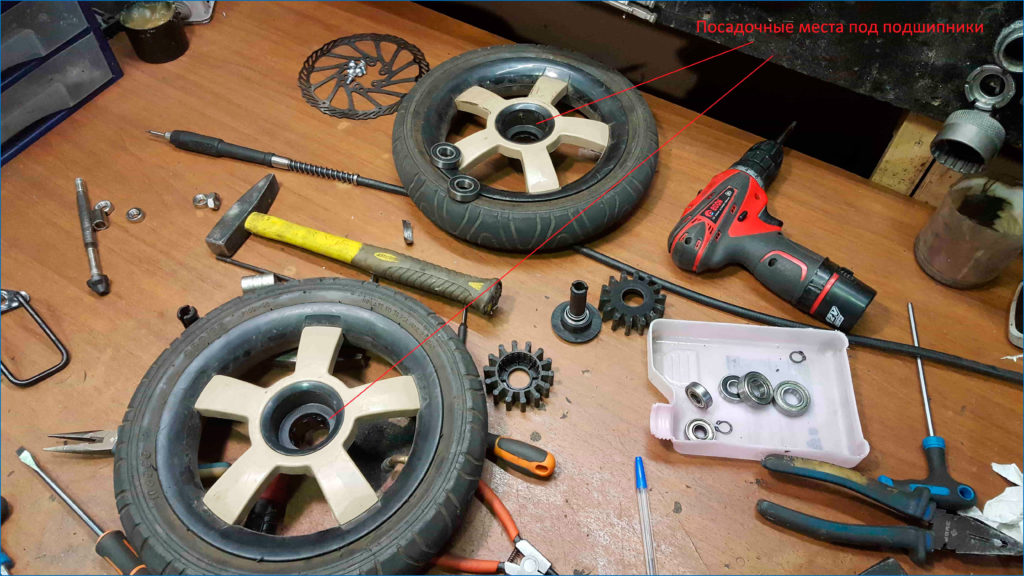

Устанавливаются подшипники в посадочные места, которые соответствуют внешнему диаметру.

При длительной эксплуатации возможны следующие проблемы:

Проблема: Вероятная причина: Способ устранения:
1.Скрип при движении;Попала грязь под крышку;Если коррозия только началась, то достаточно промыть и заменить смазку. Если ржавчина проникла глубоко, то поможет только замена подшипника;
2.Подклинивания на ходу, биение, вибрации;Развалился сепаратор;
3.Сильно болтается рулевая колонка или колесо;Выработка посадочного места;Может произойти, если долго использовался неисправный подшипник, в этом случае нужно менять всю деталь, на которой находится посадочное место.

Периодически, особенно при эксплуатации в дождь или грязь, нужно проверять состояние смазки.

Для этого нужно:

– аккуратно разобрать узел, выбить ось через проставку из мягкого металла, как алюминий, чтобы не замять края;

– извлечь подшипник, осторожно постукивая;

– снять крышки (если есть), для этого нужно поддеть их острым предметом со стороны обоймы, но не протыкать и не деформировать, чтобы они выполняли свою функцию после сборки.

Плохая смазка выглядит неоднородной и грязной, ее нужно вычистить тряпкой, остатки вымыть ацетоном или WD-40.

После этого свежая пластичная густая смазка, например от фирмы Daytona или аналоги, набивается в полость между обоймами.

P.S.После разборки сразу видно состояние деталей, износ и ржавчину, возможно замена смазки не поможет!

При сборке нужно придерживаться обратного алгоритма:

– установить подшипник в посадочное место, вставить ось. Подшипник должен ставиться с небольшим усилием, но не слишком туго. Если деталь не лезет, могла быть замята кромка или торец оси, в этом случае испорченные участки обрабатываются напильником;

– устанавливается до упора, постукиванием, когда после удара (не сильного) раздался звонкий звук вместо глухого, значит деталь на месте.

На некоторых самокатах вместо мотор-колес используют цепи, которые нуждаются в регулярном обслуживании.

Состоит цепь из следующих элементов:

– валики, которые вставляются в щечки;

– втулки, которые располагаются между щечек звена и вращаются;

– обычно есть замок – это аналогичное по конструкции звено, но со стопором, который легко снимается при разборке.

Цепь доступна для грязи и при эксплуатации подвержена износу из-за набивающегося абразива. Это провоцирует износ звездочек. Если же вы не хотите так углубляться в конструкцию, предлагаем обратиться в наш прокат электросамокатов спб и мы подберем вам полностью исправный и готовый к ежедневным марафонам.

Неисправность: Возможная причина: Способ устранения:
1.Скрип, посторонний шум при езде:Возможно цепь загрязнилась или осталась без смазки;Снять цепь промыть в керосине или WD-40, смазать спреем, например, силиконовым
2.При выкручивании газ электросамокат не реагирует:Разрыв цепи;Найти разорванное звено, заменить, можно вместо него поставить замок.
3.При движении самокат перестает ехать:Цепь соскакивает со звездочки;Цепь растянута, можно убрать одно звено, но лучше заменить цепь полностью.

Замена колес

Обычный или складной электросамокат требует регулярной диагностики и исправления неполадок. Это касается не только контроллера, но и иных деталей. Процедура замены колес действительно важна. О последовательности действий рекомендуется знать каждому владельцу электротранспорта, чтобы предотвратить неблагоприятные последствия.

Будь то колесо 8, 12 дюймов или любого другого диаметра, инструкция по замене едина, поэтому дополнительную информацию искать не потребуется.

Как часто и зачем это нужно

Необходимость поменять колесо возникает в двух ситуациях:

  1. Неисправность в результате механического повреждения.
  2. Несоответствие стилю езды или дорожному покрытию.

Неверно подобранные или дефектные колеса делают пользование самокатом некомфортным. Кроме того, они частенько становятся причиной падения.

Частоту замены колес владельцу устройства предстоит определять самостоятельно

Но важно усвоить несколько моментов:

  1. В случае явного механического повреждения провести процедуру следует незамедлительно.
  2. Используя электросамокат на резиновых колесах, нужно быть готовым к замене уже через 50-100 км пробега, поскольку на таком материале быстро появляются рубцы, мешающие свободно передвигаться.
  3. Плановую замену можно производить не чаще одного раза в два сезона.

Список инструментов

Процедура замены колеса не слишком сложна, но одним инструментом здесь не обойтись. Предварительно потребуется подготовить:

  • канцелярский нож;
  • шестигранники;
  • гаечный ключ на 18;
  • плоскогубцы.

Перечень инструментов един, независимо от диаметра колес и прочих параметров.

Ответы на популярные вопросы

Колесо со всеми составляющими обойдется примерно в 30 долларов.

  1. Как правильно снять бескамерное колесо?

Прежде чем снять бескамерное колесо на электросамокате Xiaomi или устройстве от иного производителя, его потребуется спустить. Само колесо снимается в соответствии с инструкцией, описанной выше – нужно последовательно открутить все винты. А для устранения покрышки понадобится вставить между ней и ободом плоскую отвертку, а затем надавить пальцами.

  1. Можно ли разобрать колесо, не снимая его?

Нет, перед разборкой колеса нужно обязательно снимать, иначе извлечь все детали не удастся.

  1. Какие колеса ставят на электросамокаты?

Современные производители оснащают устройства цельнолитыми и пневматическими колесами. Первые считаются более долговечными и надежными, они устойчивы к повреждениям. Вторые же обеспечивают комфорт во время поездки, так как воздух в шинах уменьшает вибрацию.

  1. На дисплее устройства выдает ошибку «Е07», что это означает?

Данная ошибка оповещает о неполадках с проводкой мотор-колеса.

Снятие колеса электросамоката производится своими руками при помощи простых инструментов. Данная процедура действительно важна, ведь именно благодаря ей можно продлить срок службы устройства и не переживать по поводу внезапных поломок в пути.
