Схема электропроводки скутера aprilia sr 50 модификации ac-lc

Настройка угла опережения зажигания

Данную операцию понадобится осуществить, если риски не сопрягаются одна с другой. Рекомендуется использовать стробоскоп, у которого есть датчик для подсчёта оборотов коленвала. В случае отсутствия указанного элемента понадобится проверять пуск на холостом ходу мотора.

О том, как произвести быструю настройку карбюратора на мопеде, смотрите в видео:

Полная настройки зажигания осуществляется так:

  1. разбирается картер, а на контактной группе устанавливается наибольший допустимый зазор для полного круга вращения вала;
  2. поршень ставится в такое положение, которое совпадает с тем, что указано в инструкции к мопеду;
  3. ослабляются крепления статора, происходит его настройка до того положения, когда проходит замыкание контакта.

Всё собирается в обратном порядке. Зажигание должно проходить либо синхронизировано, либо с небольшим опережением (но буквально на доли секунды). Преимущество последнего метода кроется в том, что искра получается немного раньше, чем поршень внутри цилиндра доходит до своей верхней мёртвой точки. Эта манипуляция даёт в результате невысокий прирост в мощности и более простой запуск мотора, что особенно актуально в регионах с перепадами температур и просто на холоде.

Полезные видео с пошаговыми инструкциями:

Особенности обслуживания

К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства, предполагая, что низкая цена – главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.

Оригинальная схема проводки мопеда Альфа с двигателями 49 и 110 куб. см

Проявляется это в следующем:

  1. Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
  2. Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
  3. Мопед не предусматривает эксплуатацию при минусовых температурах.

Таким же путем, как и проводка на мопед Альфа, с помощью замены излечиваются и другие «болезни» мопедов Альфа. В частности:

  1. Заводские шины заменяются более износоустойчивыми;
  2. Литые диски заменяются традиционными ободами со спицами;
  3. Амортизаторы переустанавливаются с отечественных мотоциклов.

Схема проводки на мопед Альфа: особенности отечественной эксплуатации

С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.

Особый интерес представляет мопед ALPHA с двигателем воздушного охлаждения который продается на территории РФ как «Альфа 110сс» или «Альфа 49». Цифры в названии обозначают рабочий объем двигателя:

  1. Четырехтактный двигатель воздушного охлаждения объемом 49 куб. см, мощностью 4,5 л.с.;
  2. Четырехтактный двигатель воздушного охлаждения объемом 110 куб. см, мощностью 7 л.с.

Мопеды своим внешним сходством с мотоциклами отличаются от скутеров, хотя и представляют собой отдельный класс. Тем не менее, сочетание технических параметров, простоты в обслуживании своими руками и невысокой эксплуатационной стоимости сделали данный мопед лидером продаж на российском рынке мототехники.

Справочно: в Китае сборкой модели ALPHA занимаются сразу несколько производителей. Среди них компании Horse, Chong Qing Bull, WONJAN, Omaks и ряд других. Сборкой мопедов занимаются и в России такие компании, как АВМ и СМото. При этом схема электропроводки мопеда Альфа идентична вне зависимости от места сборки.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

Соединение всех цепей воедино осуществляется при помощи проводки.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Этапы настройки зажигания

Стробоскопом проверяется первая возможная поломка, для этого нужно проверить, есть ли мерные риски на синхронизации зажигания. Дорогостоящий стробоскоп редко кто имеет в свободном пользовании, но если есть возможность попросить его у знакомых, то начать работу лучше именно с этой проверки.

Для того чтобы начать проверку синхронности рисок на системе, необходимо тщательно прогреть мотор мопеда. Сильно напрягать мопед при этом не надо.

Подключение стробоскопа

После этого следует подключить стробоскоп. Если мастер работает с устройством впервые, то надо сначала внимательно изучить инструкцию по эксплуатации. От устройства отходят два провода, один из которых следует подключить к электропитанию мопеда, а второй провод индукции подключается к свече.

Простой стробоскоп для настройки зажигания мопеда

Как только при пуске на свече появится искра, яркий свет стробоскопа скажет об этом. Теперь следует направить этот появившийся свет на расположение мерных рисок и посмотреть, как они расположены относительно друг друга. Если все верно, риски стоят ровно, то настройка прошла как положено, дальнейшая регулировка не требуется.

Регулировка угла опережения зажигания

В случае если мерные риски не синхронно сопрягаются друг с другом, или их не видно, то придется настраивать пуск мопеда. Точнее, придется регулировать угол опережения зажигания. Разные модели китайских мопедов могут иметь различные способы регулировки. Поэтому перед началом работ необходимо изучить документацию, приложенную к мопеду. Регулировка должна проводиться соответственно инструкциям.

Дальнейшие работы требуют внимательного подхода, четкого соблюдения мер безопасности, так как придется осматривать и настраивать систему при заведенном моторе.

Особенности оборудования

Вернемся к стробоскопу

Для работы необходим такой вид этого устройства, который оснащен специальным датчиком подсчета оборотов каленного вала — на этот модуль стоит обратить внимание

Если в руки мастера попал стробоскоп, который не имеет такого оснащения, то необходимо немного откорректировать ход работ. Требуется проводить проверку пуска на холостом ходу двигателя. Но тут тоже есть нюанс — следует быть уверенным, что холостой ход работает точно.

Результатом проверки должно явиться такое положение мерных рисок, при котором зажигание будет работать отлично. После того, как такое положение будет выявлено, его необходимо выставить. Дальнейшая регулировка по другим параметрам не рекомендуется.

О регулировке зажигания скутера 4т

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.

Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.

Читать дальше: Как прокачать пгу на кразе

Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.

Альфа в базовой комплектации имеет

  1. Электрический стартер.
  2. Электронное зажигание на 12В.
  3. Электронный тахометр на приборной панели.
  4. Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды.Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

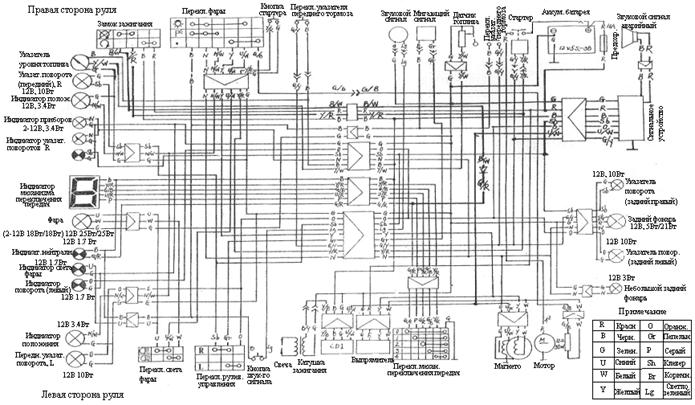

Схема электрооборудования мопедов Альфа (Alpha), Дельта, Орион

1 — модуль зажигания (CDI); 2 — катушка зажигания;3 — свеча зажигания; 4 — генератор; 5 — регулятор напряжения; 6 — батарея; 7 — предохранитель; 8 — стартёр; 9 — кнопка “Пуск”; 10 — пусковое реле; 11 — тахометр; 12 -замок зажигания; 13- стоп-сигнал; 14 — индикатор нейтрали КПП; 15 — подсветка приборов; 16 — фара; 17 — индикатор дальнего света; 18 — задний габарит; 19 — индикатор левого поворота; 20 — указатель левого поворота; 21 — индикатор правого оборота; 22 — указатель правого поворота; 23 — переключатель указателей поворота; 24 — реле-прерыватель; 25 — кнопка включения звукового сигнала; 26 — выключатель стоп-сигнала ручного тормоза; 27 — выключатель стоп-сигнала ножного тормоза; 28 — цифровой индикатор скорости КПП; 29 — переключатель света; 30 — выключатель освещения; 31 — охранная сигнализация; 32 — переключатель цифрового индикатора скорости; 33 — звуковой сигнал; 34 — передний габарит

Электрическая схема проводки мопеда Альфа Представляем схему электрического оборудования китайского мопеда Alpha, Delta и других мопедов, построенных на их платформе.

Проводить ремонт электропроводки с помощью этой эл схемы можно на большинстве мопедов из Китая, а именно:

  • Альфа 50, 72 и 110 кубов
  • Дельта
  • Орион
  • Вайпер
  • Ирбис
  • Динго
  • Бриз
  • Мустанг
  • Дино
  • Зиз Стар
  • Лидер
  • Зодиак

Особенности электрооборудования

В отличие от отечественных мотоциклов и мопедов, Альфа уже в базовом исполнении имеет ряд преимуществ:

  1. Электронное 12В зажигание;
  2. Электрический стартер;
  3. Электронный тахометр на панели приборов.

Справочно: электронное зажигание обеспечивает беспроблемный пуск двигателя и его устойчивую работу во всех режимах эксплуатации. Простая схема и легкость замены своими руками вышедших из строя компонентов существенно упрощают пользование транспортным средством.

Источники энергии

На мопеде применена схема с аккумуляторным источником электроэнергии. Изготовителем не рекомендуется его эксплуатация без АКБ, а схема электропроводки на мопед Альфа дополнительно оснащена реле-регулятором (см. также схему электропроводки УАЗ 31512).

Шестикатушечный генератор также хорошо справляется со своими обязанностями:

  1. Поддерживает напряжение во всем диапазоне оборотов двигателя;
  2. Обеспечивает работу головного света и габаритов во время движения.

Справочно: заводская инструкция не разрешает установку дополнительных осветительных проборов. Также запрещается использовать на мопеде лампы головного света больше указанной в технической документации мощности.

Органы контроля и управления

Наличие информативных приборов делает эксплуатацию мопеда достаточно простой, что и привлекает многих покупателей. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства, выбирая именно мопеды Альфа.

Столь же простое управление мопедом также способствует его популярности. Все основные функции транспортного средства вынесены на руль, а их состояние отображается на панели приборов:

  1. Скоростной режим;
  2. Обороты двигателя;
  3. Состояние заряда АКБ;
  4. Суточный и общий пробег (см. также схему проводки мотоцикла Урал).

Скутер хорс моторс 056 пропал свет что делать

Только что вот вечером ехал на ближнем свете и вдруг он резко погас, я переключился на дальний и все нормально) и это в один момент.так же не горела подсветка тахометра. что это может быть?езжу без акуммулятора но и так нормально все работало)

Гдето контакт отошол!

Электрика наука о контактах. Отсутствие где должен быть и наличие где недолжно быть.

у меня было что пропал ближний а дальний был.Дома вытащил лампочьку а там попросту отпала спираль ближнего а на дальний всё в порядке.Советую проверить лампочьку для начала может такаяже беда заодно и контакты там провериш)

на китайских скутерах слабое место это кнопки на руле. они продаются комплектом на весь руль. Купи себе пару комплектов, в хозяйстве пригодиться. Потом берешь тестер и идешь от лампочки по цепи, ни конечно в схему можешь заглянуть.

Знакомо. Пару дней назад пропал у меня весь свет, на кочке — одним махом, да еще глубокой ночью. Было очень весело возвращаться домой и ловить все ямы. На следующий день набросился на скутер, выпотрошил всю электрику, даже размотал силовые жгуты, звоня все и вся тестером. Потом оказалось, что всего-навсего отошел один разъем у генератора. Ну и матов было. Разъем на внешний вид был замкнут, но на самом деле слегка отошел. Вот и все. Начинай с простого — контакты, потом лампы, а уж потом потом звони проводку и ищи обрыв. Иначе повторишь мою ошибку.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Схема электропроводки мопеда Альфа 72 куб с тахометром

На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию. Ток от аккумуляторной батареи поступает к основным цепям скутера.
Тормоза Для регулировки переднего тормоза на диске тормозных колодок установлен упор. Перед началом эксплуатации проверьте затяжку креп-ления всех соединений; наличие масла в коробке передач и топлива в баке; правильность регулировки механизмов переключения передач, сцепления, тормозов; давление воздуха в шинах; натяжение цепи и спиц колес; работу приборов освещения и сигнала.
Если вторая передача не включается, значит свободный конец троса мал. Для этого нужно выключить сцепление, одновременно уменьшить обороты двигателя и включить вторую передачу.
Выявление проблем совершается с использованием мультиметра. Запуск двигателя Перед запуском, после длительного перерыва в эксплуатации, включите, первую передачу и прокатите мокик вперед и назад два—три раза, выжав муфту сцепления. Чтобы его открыть, необходимо снять декоративный пластик.
Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо. При смазывании необходимо удалить старую смазку, промыть детали в керосине.

Китайские мопеды

С тех пор он готов к запуску. Оно поступает прямо на свечу, где преобразуется в искру. Элементы цепи зажигания Система зажигания является важным элементом в работе всего скутера. Вилка передняя 1 — болт; 2 — верхний мостик; 3 — пружина; 4 — втулка капроновая; 5 — остов вилки; 6 — втулка; 7 — труба внутренняя; 8 — чехол; 9 — подшипник ; 10 — шайба защитная; 11 — гайка; 12 — контргайка. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Починку камеры производите согласно инструкции, прилагаемой к мотаптечке. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения. Звуковой сигнал Назначение звукового клаксона понятно всем. В процессе эксплуатации тормозные колодки изнашиваются, и тогда тормозной механизм невозможно отрегулировать приведенным выше методом.

Напряжение подается только при включенном замке зажигания. Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо.
Ремонт проводки на мопеде Альфа — Repair wiring on moped Alpha

Особенности обслуживания

К сожалению, поставщики мототехники не всегда учитывают особенности исполнения того или иного вида транспортного средства, предполагая, что низкая цена – главнее. В частности, большинство поступающих под брендом ALPHA мопедов в Россию, не рассчитаны на наши климатические и дорожные условия.

Проявляется это в следующем:

  1. Большинство мопедов эксплуатируется по бездорожью (в сельской местности, для поездок на природу, рыбалку и т.п.). А заводские шины, литые обода, пружины и амортизаторы не рассчитаны на подобные нагрузки;
  2. Качество бензина и масла также далеко от идеального, что влияет на эксплуатационные параметры мопеда;
  3. Мопед не предусматривает эксплуатацию при минусовых температурах.

Совет: От сурового климата особенно страдает проводка мопеда Альфа, поскольку ее изоляция выполнена из дешевого пластика. При отрицательных температурах она становится хрупкой и разрушается. Опытные владельцы после покупки заменяют ее на проводку с резиновой изоляцией.

Таким же путем, как и проводка на мопед Альфа, с помощью замены излечиваются и другие «болезни» мопедов Альфа. В частности:

  1. Заводские шины заменяются более износоустойчивыми;
  2. Литые диски заменяются традиционными ободами со спицами;
  3. Амортизаторы переустанавливаются с отечественных мотоциклов.
