Схема электрооборудования скутера CPI JP50 и JR50

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Регулируем бесконтактную систему зажигания

Бесконтактная система работает посредством датчика, коммутатора, первичной и вторичной обмоток зажигания. Когда ротор с магнитом замыкает датчик, он посылает сигнал коммутатору, который, в свою очередь, начинает накапливать ток из генератора и передавать его в первичную обмотку. Во вторичной обмотке зажигания в этот момент появляется высокое напряжение. Его цель – разжечь искру. При наличии неисправностей, перечисленных выше, регулировка проводится простым совмещением меток картера и зажигания, для этого следует снять крышку клапанов. Дальнейшие действия таковы:

  • Разбираем картер в соответствии с техническим описанием для вашего авто.
  • На роторе и картере в положении мёртвой точки двигателя делается пометка в удобном для обзора месте.
  • Вращая коленчатый вал, добиваемся искры, делаем отметину на картере относительно метки, сделанной на нём в МТД. Разница между этим метками на картере и есть опережение зажигания.
  • Разжимаем крепежные болты статора и выставляем угол опережения, соответствующий технической документации.

Важно проследить, чтобы два из трех отверстий шестерни под цепь были на уровне цилиндра, а оставшееся – над плоскостью, в которой находится цилиндр и упомянутые дырки. На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде

Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам

На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде. Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

.

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

  1. Зеленый провод – общий.
  2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
  3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

четверг, 28 сентября 2020 г.

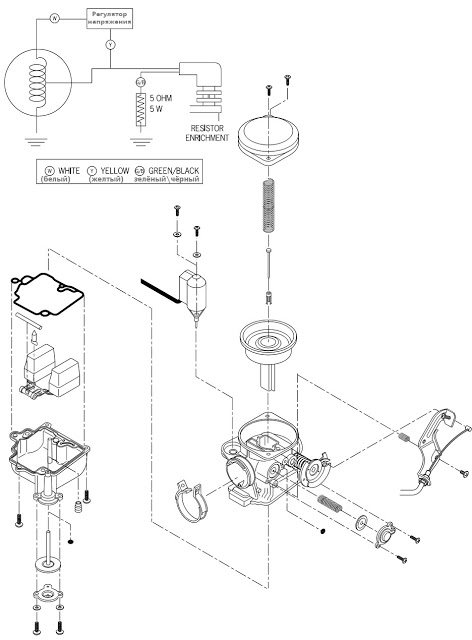

Схема карбюратора на 139qmb

Выходные каналы карбюратора. «Каналы впрыска топлива» — используются в момент открывания дроссельной заслонки, то есть используются как переходные в моментах закрывания\открывания заслонки

Ограничительный винт дроссельной заслонки.

Информация с поста на одном автомобильном форуме, касательно такого же винта, но на автомобильном карбюраторе:

А как же вот это (цитата из букваря по Daewoo Nexia):. Начальное положение дроссельной заслонки приотпущенной педали акселератора отрегулировано и зафиксировано ограничительнымвинтом на заводе-изготовителе. Это положение заслонки обеспечивает достаточныйрасход воздуха во впускном трубопроводе для установки запорного элемента КХХ втребуемое дискретное положение при автоматической регулировке частоты. Следуетотметить, что применительно к данному двигателю, начальное положение дроссельнойзаслонки нельзя рассматривать как положение соответствующее минимальной частотехолостого хода. Головка ограничительного винта холостого хода закрыта колпачком.ПредупреждениеЗапрещено снимать защитный колпачок ограничительного винта и производитьрегулировку. Неправильная регулировка может привести к повреждению КХХ иликорпуса дроссельной заслонки. .

Винт упора дроссельной заслонки, не предназначен для регулировки холостых оборотов! Этот винт ограничивает ход заслонки, для предотвращения её изнашивания\заклинивания.
По мануалу, стандартная настройка регулировочного винта холостых оборотов: два оборота +\- 1\4

Проверьте все уплотнительные кольца на предмет повреждений. Замените, если это необходимо. Плохое уплотнение в месте посадки обогатительного клапана, очень негативно сказывается на стабильной работе карбюратора и соответственно двигателя.

При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.

Отличное видео с анимационной демонстрацией работы карбюратора:

Возможные неисправности карбюратора CVK

1.Двигатель трудно запускается

— Нет искры -Плохая компрессия

2. Нет топлива в карбюраторе

-Закрытая топливная магистраль -Закрытый топливный фильтр -Заблокирована вакуумная линия -Повреждена\порвана вакуумная линия -Засорилась впускная игла -Уровень поплавка установлен слишком высоко

Уровень поплавка: при таким расположении поплавка игла должна только-только запирать топливную магистраль.

карбюратор находиться в перевёрнутом состоянии, поплавок давит на иглу собственным весом. Замер производился от центра выступающего шва поплавка и до горизонтальной плоскости на корпусе карбюратора, фото ниже.

ориентиры для замера положения поплавка

Так же стоит уделить внимание самой игле, поплавка. На ней иметься подпружиненный упор ил правильно сказать шток, через который язычок поплавка давит на иглу

Так вот при наладке карбюратора или ремонте нужно обращать на этот упор внимание. Случается, при долгом простое техники, этот подпружиненный шток прихватывает и он не играет на пружине. Если такое случилось, нужно его разрабатывать применив жидкие ключи или солярку. Если, шток закис намертво, лучше заменить иглу.

Сжатый упор иглы

При строго горизонтальном положении, выступающей линии на поплавке и линии на выпускном тракте карбюратора, подпружиненный упор иглы поплавка, должен занять среднею позицию.

3. Слишком много топлива для двигателя

-Загрязненный воздушный фильтр -Утечка воздуха во впускном коллекторе -Неисправен обогатительный клапан(заклинил или плохое уплотнение в месте его посадки ) -Заблокирован воздушный канал в карбюраторе

4. Слишком богатая или слишком белдная смесь воздуха / топлива

-Неисправен обогатительный клапан(заклинил или плохое уплотнение в месте его посадки ) -Затянутый винт холостого хода -Поплавковая игла застряла или загрязнена -Высота поплавка слишком высокая или слишком низкая -Заблокированный канал воздуха в карбюраторе -Загрязнен воздушный фильтр -Подсос воздуха в карбюраторе или коллекторе

5. Двигатель не ускоряеться

-Плохая искра -Винт воздушной смеси слишком затянут -Неисправен ускорительный насос

6. Почти не реагирует на ручку газа

-Слабая искра/плохое воспламенение -Заблокированная топливная магистраль -Заблокированный топливный фильтр -Плохое топливо -Вода в топливе -Подсос воздуха в карбюраторе или коллекторе -Неисправен обогатительный клапан -Затруднено движение топлива в карбюраторе -Вакуумная заслонка застряла -Поврежденная вакуумная диафрагма -Грязь в карбюраторе

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Как выставить зажигание на хонда дио При выборе, обратите внимание на наличие

Зажигание на Audi Александр Категория: Выставление зажигания Audi 80 проводится по 3 меткам: Тогда, проектировавшись специально для асфальта, машина вместе с некими принципами автомобилями начинала новейшую эру паркетных джипов. Для за базу взяли Honda Цивик, а заглавие самого автомобиля расшифровывается как Comfor К катушке зажигания подходят 2 хонда дио 27 как выставить зажигание Поглядите на цвет коммутаторного провода отыскать его можно в разъеме коммутатора.

Снимите защитный колпачок замка зажигания. Изберите те провода, что подходят к замку зажигания.

Тот провод, который совпадает по цвету с одним из проводов который подходит к коммутатору, и есть провод глушащий скутер. Осталось определить назначение 2 проводов — от электромагнитного датчика и от питающей катушки.

Черный провод с красной полоской обычно от электромагнитного датчика, второй — от питающей катушки. Угол опережения зажигания на скутере скутер не заводится. Honda Dio 27 не заводится Видео.

Как Выставить Зажигание На Скутере Хонда Дио

Скутер-сист зажигания,схема,работа,наглядно ,простым языком -доступным новичкам. Зная принцип работы. Elsheep-Team Хонда Аккорд 8. Во всяком случае позиционируется она таким макаром.

В одной из штатных комплектаций имеет очень разветвленную аудиосистему.

Как верно отрегулировать зажигание на ВАЗ Большая часть автовладельцев, у каких имеются автомобиль ВАЗ, возможно сталкивались с затруднениями, связанными с корректной работой мотора. Всераспространенная неувязка — поворот ключа мотора запускает его, но движок неправильно реагирует на холостое зажигание.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

4. Принципиальные схемы электрооборудования

В основном на всех скутерах электрические схемы идентичны между собой, различаются только набором потребителей электроэнергии, наличием тахометра, сигнализации и т. п.

Почему-то именно электрооборудование часто вызывает наибольшие трудности с пониманием, хотя вроде ничего сложного здесь нет. Чтобы в нем разобраться, достаточно минимальных знаний по электротехнике. Итак, начнем с того, что общая электросхема скутера состоит из трех автономных частей: схемы зажигания, схемы освещения/сигнализации и схемы питания стартера.

Общая схема электрооборудования скутера без злектростартера

Общая схема электрооборудования скутера с электростартером

Примечание:

Для обозначения цветов проводов используются следующие сокращения: W – белый, В – черный, R – красный, Br – коричневый, У – желтый, BI – синий, G – зеленый, Р – розовый, Gr – серый, О – оранжевый. При этом первая часть обозначения указывает основной цвет провода, вторая (если имеется) – цвет полос.

Примечание:

Из-за того что производители мототехники постоянно вносят изменения, реальный цвет проводов может отличаться от приведенного на схеме.

Схема зажигания

1 – свеча зажигания

2 – катушка зажигания

3 – коммутатор (упрощенная схема)

4 – ротор генератора

5 – обмотка зажигания

6 – датчик

Устройство электронного зажигания скутера

Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными элементами, обеспечивают подачу высокого напряжения на свечу зажигания, которая вырабатывает электрический разряд, способный воспламенить топливо. Катушка формирует высокое напряжение благодаря электромагнитной индукции. Коммутатор нужен для распределения напряжения его прерывания в нужный момент. Внутри содержится электронная схема, тиристор и три выхода для проводов. В нужный момент коммутатор подает напряжение или отключает его.

Принцип работы системы зажигания скутера таков: от аккумулятора подается напряжение на катушку, которая часто завязана с коммутатором в одном блоке, коммутатор подает напряжение на свечу, решает, когда его прерывать. Смесь в цилиндрах загорается в нужное время. От того, как настроено и выставлено зажигание, зависит правильность работы двигателя и то, будет ли он вообще заводиться.

Коммутатор

У многих моделей скутеров коммутатор объединен с катушкой, поэтому при выходе из строя одного из устройств приходится менять блок целиком. Стоят такие запчасти недорого.

Внешне коммутатор похож на пластиковый коробок. Внутри находится микросхема, разнообразная электроника, которая ремонту не подлежит. Кроме этого, там имеется тиристор. Задачей этого элемента является прерывание электрического импульса в нужный момент; для этого он имеет три вывода. При попадании тока на один из них тиристор превращается в проводник, а ток перемещается от входного контакта к выходному. При достижении определенного напряжения и спаде тока импульс прерывается, после этого датчик Холла возвращает тиристор в исходное положение, чтобы сигнал поступал вновь на третий вывод. Процесс повторяется всякий раз, как напряжение поступает снова.

Ограничения по гарантии

1 Гарантийные обязательства «ПАТРОН-МОТО»ограничены только дефектами производственного характера и не распространяются на следующие случаи:

1.1 Использование изделия в спортивных целях и целях связанных с осуществлением предпринимательской деятельности, не являющихся личным использованием.

1.2 Установка на изделие дополнительного оборудования и компонентов, не предусмотренных конструкцией и не одобренных изготовителем.

1.3 Использование для предшествующих ремонтов не оригинальных запасных частей, повлекших возникновение неисправности.

1.4 Применение топлива, смазочных материалов и технических жидкостей, не соответствующих по характеристикам рекомендованным изготовителем.

1.5 Небрежное обращение или использование техники не по назначению.

1.6 Нарушение правил и рекомендаций изготовителя, изложенных в Руководстве по эксплуатации.

1.7 Отсутствие или несвоевременное выполнение планового технического обслуживания.

1.8 Выполнение технического обслуживания и ремонта не специалистами уполномоченной дилером (продавцом) сервисной станции.

1.9 Изменение конструкции (модификация) изделия или его компонентов, нарушение регулировок.

1.10 Изменение цвета, снижение качества лакокрасочного покрытия вследствие атмосферного воздействия или естественного износа.

1.11 Любые механические повреждения, полученные после передачи изделия покупателю (потребителю) или уполномоченому им лицу, в том числе в результате действий третьих лиц, аварии, столкновения, падения или стихийного бедствия.

1.12 Идентификационные номера рамы и двигателя повреждены, удалены или не соответствуют указанным в Сервисной книжке.

1.13 Использование изделия для обучения навыкам управления, равно как и его эксплуатация водителем без соответствующей квалификации (не имеющим водительского удостоверения соответствующей категории, предписанной действующим законодательством РФ для данного транспортного средства).

1.14 Эксплуатация изделия без регистрации его в государственных органах регистрации транспортных средств (за исключением той категории транспортных средств, регистрация которых не предусмотрена законодательством РФ).

2  Независимо от пробега и срока эксплуатации изделия владелец оплачивает выполнение следующих работ и приобретение необходимых материалов, компонентов и запасных частей:

2.1  Регулировки, настройки (промывка, очистка от отложений, регулировка систем и компонентов двигателя, регулировка тормозов, натяжения цепи, направления светового потока фар) и другое периодическое обслуживание изделия.

2.2  Замена в следствие естественного износа или в процессе периодического обслуживания смазок, тормозной и охлаждающей жидкости, а также других компонентов изделия, относящихся к расходным материалам и (или), имеющих ограниченные (зависящие от условий) сроки эксплуатации, такие как шины и камеры, аккумуляторы, свечи зажигания, лампы, элементы воздушного, масляного и топливного фильтров, тормозные колодки, элементы сцепления, приводные цепи и ремни, ведущие и ведомые звезды, приводные троса, колесные ободья, предохранители, прокладки и пластмассовые изделия.

2.3  Замена системы противоугонной сигнализации, являющейся дополнительной опцией, на которую не распространяются гарантийные обязательства производителя.
