Система охлаждения двигателя скутера – устройство и принцип работы

Принцип работы электроклапана карбюратора скутера

Когда двигатель холодный заслонка с иглой золотника 6 поднята максимально вверх (открыта). Игла открывает канал подачи топлива, а заслонка открывает отверстие подачи воздуха. При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель через канал А, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе. После того как двигатель запустился, но еще не прогрелся ему все еще нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор — бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель.

При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель 2 разогревает привод 3. По мере прогрева двигателя и привода шток постепенно выдвигается на 3 … 4 мм и через толкатель 5 приводит в движение заслонку. Таким образом, двигатель прогревается вместе с термоэлектроклапаном, золотник с иглой опускается и перекрывает каналы воздуха и топлива, и смесь постепенно обедняется. Через 3 … 5 минут заслонка закрывается полностью и степень обогащения смеси на горячем двигателе регулируется только системой холостого хода карбюратора.

При остановке двигателя прекращается нагрев клапана, привод заслонки остывает (порошок сжимается) и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Недостатком обогатителя такого типа является то, что он функционирует отдельно от двигателя. Например, очень часто, особенно в теплую погоду, пока двигатель еще горячий и ему еще ненужно обогащать смесь, термоэлемент уже остывает. Мы заводим двигатель и он получает богатую смесь.

Принцип работы пускового обогатителя второго типа (с мембраной)

В холодном состоянии клапан открыт. После запуска двигателя, в коллекторе возникает разряжение и через термоклапан подается к мембране. В результате низкого давления мембрана подымается вверх и открывает канал дополнительной подачи воздуха. По мере прогрева головки цилиндра клапан закрывается и заслонка с иглой под действием пружины опускается, перекрывая дополнительную подачу топлива.

При таком принципе построения сохраняется связь с фактической температурой двигателя, и дозировка топлива осуществляется более правильно.

Система смазки

Система смазки деталей двигателя нужна для уменьшения трения между ними (а значит, уменьшения износа) и отвода тепла. Осуществляется смазка моторными маслами, тонкая пленка которых, образующаяся между трущимися деталями отделяет их друг от друга. Нехватка масла в каком-либо месте может стать причиной местного перегрева, задира и даже сваривания деталей между собой.

Для смазки деталей двигателей скутеров Nexus применяются минеральные масла (получаемые из нефти путем перегонки), синтетические и полусинтетические.

Осуществляет циркуляцию масла в четырехтактных двигателях масляный насос шестеренного типа, приводимый от коленчатого вала двигателя. Кроме насоса, система смазки содержит масляный фильтр, клапаны (обратный и предохранительный) и магистрали в виде каналов (трубок и сверлений в деталях).

Система смазки четырехтактного двигателя скутера:

  1. поддон;
  2. маслозаборник;
  3. масляный насос;
  4. масляный фильтр;
  5. предохранительный клапан;
  6. переднего дискового тормоза;

Масло в процессе работы загрязняется продуктами износа деталей двигателя и частицы сажи, проникшие в кривошипную камеру через зазор между поршнем и цилиндром. Для улавливания этих частиц служит масляный фильтр, размещенный в нагнетательной магистрали.

Элементы системы смазки:

  1. заливная горловина с щупом;
  2. корпус масляного фильтра

Устройство скутера и его основные узлы.

Устройство скутера с точки зрения организации его основных узлов можно рассмотреть с помощью рисунков ниже.

Управление скутером осуществляется, как правило, тремя элементами: ускорение — 1) ручка газа; тормоз — 2) задний и 3) передний. Из двух рулевых ручек скутера — ручка газа правая. Тормоза с обоих сторон; задний и передний — справа или слева, каждый производитель решает сам, как устроить.

Кроме того, на рулевой панели (если можно так выразиться ) устроились датчики, управляющие кнопки и переключатели (см рисунок). Обычно так: слева — клаксон (1), поворотники (2), переключатель ближнего/дальнего света (3); справа — электростартер (4), свет вкл/габариты/выкл (5), и иногда стоп-кнопка-переключатель (ей можно заглушить двигатель не выключая зажигание, но и не заведёшь, пока не включишь обратно) (6). Цифрой 7 обозначен регулятор натяжения тросика газа. На моём скутере есть еще кнопки управления электронными часами. Из датчиков — спидометр, иногда тахометр, датчик уровня топлива, на двухтактниках почти всегда присутствует датчик уровня масла в маслобаке, индикаторы света, поворотников. Также, у скутеров с гидравлическими тормозами, обычно на руле располагается «тормозной бачок» (8), — по нему определяется уровень тормозной жидкости.

Для чего в устройстве скутера двигатель, думаю объяснять не нужно. Скутер может быть оснащён двухтактным или четырёхтактным двигателем — в зависимости от этого устройство скутера может дополняться дополнительными узлами, например, маслонасос для двухтактного двигателя. (Ну, дизельные, роторные и реактивные двигатели на скутеры пока не ставят. По крайней мере, серийно

Габариты

Выше среди недостатков мы выделили пункт о габаритах. Если сравнить между собой размеры моторов с разными типами охлаждения и прочими одинаковыми характеристиками, то преимущество все равно будет за «воздушником».

Даже несмотря на то, что вентилятор и дефлектор – это достаточно громоздкие устройства, параметры «воздушника» меньше, чем в варианте с жидкостным охлаждением.

Кроме того, для размещения традиционной водяной системы нужно больше пространства под капотом, чтобы разместить дополнительное оборудование. На кузове установлен немаленький радиатор с вентилятором. Немало места занимают шланги и патрубки.

Недостатки

Не обошлось и без недостатков. Прежде чем приобрести авто, оснащенный подобной системой охлаждения, следует знать основные минусы данных решений.

Так, работа двигателя сопровождается непомерно громким шумом. Шум этот создает работающий вентилятор. Еще один минус – это размеры, так как мотор комплектуется обдувающими устройствами. Даже при современных темпах развития технологий, воздушные потоки неравномерно направлены, а значит, есть риск локальных перегревов. Двигатели такого типа очень чувствительны к качеству бензина, масла, предъявляются высокие требования к состоянию основных деталей в моторе.

Но автомобили с такой системой прочно заняли свое место в автомобилестроении. Этими силовыми агрегатами оснащают грузовые авто, есть несколько легковых моделей. На воздушном охлаждении работает сельскохозяйственная и военная техника, некоторые дизельные двигатели.

Как правильно выполнить проверку?

Как проверить бензонасос на скутере? Этот вопрос волнует многих любителей данного средства передвижения в момент, когда техника не заводится. Здесь может быть несколько причин, одна из них: что-то не так с этой деталью. Работоспособность бензонасоса можно проверить внимательно самому.

Вначале попробуем настроить бензонасос:

  1. У него имеется два винта: первый для холостых оборотов, второй отвечает за качество топливной смеси. Закручиваем оба винта, потом отпускаем второй винт на два оборота, первый на два с половиной. Заводим скутер, прислушиваемся к работе двигателя: ровная – регулировка не требуется, прерывистая – продолжим.
  2. Зафиксируем технику подножкой, медленно закручиваем винт холостого хода до момента срабатывания сцепления – колесо начинает вращаться. Откручиваем на четверть оборота. Проверяем при поездке: если разгон затруднительный, то закручиваем винт на четверть оборота. Разгон нормальный – винт следует отвернуть на четверть против часовой стрелки. Потом снова регулируем винт холостых оборотов.

Детальнее рассмотрим, как проверить вакуумный бензонасос на скутере, если регулировка не получилась:

  • откручиваем с помощью шестигранной звездочки-рукоятки четыре винта;
  • вытаскиваем аккуратно крышку бензонасоса, убираем резиновую прокладку, мембрану, видим клапан;


Одна из важных деталей-бензонасос на скутер

  • из-за вакуума через клапан проходит бензин из бака в верхнюю камеру карбюратора, прочищаем;
  • закрываем в той же последовательности: прокладку, мембрану, прокладку, закручиваем, устанавливаем на скутер и катаемся. Необходимо, чтобы бензин был всегда, в противном случае эти детали в бензонасосе могут высохнуть;
  • закручивать надо тщательно, чтобы бензин не выливался.

Система питания

В состав системы питания двигателей скутеров входят: топливный бак, топливный кран, топливный фильтр, карбюратор и воздушный фильтр. Топливные баки, изготовлены из высокопрочной пластмассы и вмещают, в зависимости от модели, 4,5-6 литров бензина.

Топливные краны у всех моделей автоматические – не требующие от водителя никаких действий. Такие краны открываются только при пуске двигателя, а при его остановке сразу закрываются. Управляет работой крана разрежение, возникающее во впускном трубопроводе. В магистраль между краном и карбюратором вставлен топливный фильтр, который препятствует попаданию грязи в карбюратор.

Автоматический топливный кран

Важная деталь, продляющая “жизнь” мотору – воздушный фильтр, к тому же играющий роль глушителя шума впуска. Он состоит из корпуса с крышкой и поролонового воздушного фильтра, допускающего многократную очистку.

Воздушный фильтр (Nexus Viper)

Конструкция воздушного фильтра:

  1. крышка;
  2. поролоновый фильтрующий элемент;
  3. перегородка;
  4. корпус;

Главный прибор системы питания – карбюратор, он приготавливает и точно дозирует топливовоздушную смесь, поступающую в цилиндр. Его устройство достаточно сложно, оно включает несколько систем дозирования топлива. Не вдаваясь в подробности, карбюратор должен столько подавать бензина, чтобы на всех режимах поддерживалось оптимальное соотношение, примерно одна весовая часть бензина к 15 весовым частям воздуха. Когда доля топлива выше, смесь называют обогащенной, меньше – обедненной. Работа двигателя на обогащенных смесях повышает мощность, на обедненных – экономичность. Однако слишком богатые смеси не сгорают в цилиндре полностью и ухудшают экономичность, а бедные ведут к перегреву двигателя, вспышкам и хлопкам в карбюраторе, падению мощности.
Помимо систем дозирования топлива карбюратор содержит поплавковую камеру, в которой поплавок поддерживает уровень топлива на постоянном уровне. В противном случае дозировка карбюратором нарушается.

Основные детали карбюратора:

  1. пусковой обогатитель;
  2. дроссельная заслонка;
  3. корпус;
  4. жиклеры холостого хода;
  5. поплавок;
  6. крышка поплавковой камеры;
  7. крышка поплавковой камеры;
  8. главный топливный жиклер;

Еще одно автоматическое устройство в составе карбюратора, позволяющее водителю не задумываться о действиях при пуске холодного двигателя – пусковой обогатитель с нагревательным элементом. При запуске холодного двигателя запорная игла обогатителя втянута, сечение топливного жиклера открыто полностью, топливо-воздушная смесь обогащена. После запуска двигателя ток от генератора поступает к нагревательному термоэлементу, через определенное время, достаточное для прогрева двигателя, его рабочее тело расширяется и, воздействуя на иглу обогатителя, перекрывает топливный канал.

Правила передвижения

Мопед популярен не только из-а своей бюджетности. Преимуществом также является и то, что передвигаться на мопеде можно не имея прав, не проходя техосмотра. При этом никто не освобождает водителя мопеда от знаний правил дорожного движения. Мопед приравнивается скорее к велосипедам, нежели к мотоциклам. Поэтому мопед должен двигаться не в общем потоке машин, а как можно ближе к правому краю дороги или по велосипедной дорожке.

Со скутером дела обстоят несколько иначе. Скутер – это вид мотоцикла. Сегодня разрабатывается закон о пересмотре возрастных ограничений на вождение скутером, а также обязательное получение прав.

DonAuKind › Блог › Скутер на ремонт. Про топливную систему.

Продолжаю) Как я и говорил, получилось так, что я стал сравнивать этот скутер со своим. Это скутер, как я понял, называется ABM. Ну а у меня обычная хонда дио.

Итак, я снял карбюратор. Ну для начала я его немного почистил. Вся литература (и не только) рекомендуют чистить карбюратор снаружи, не разбирая его, чтобы ничего не попало внутрь. Я же сначала его разобрал, а потом стал чистить по отдельности крышку и корпус. Потому что мне было всё равно) так как я бы его так или иначе чистил целиком, потому что он наелся одуванчиков. Ну а так, я слил бенз из поплавковой камеры, как раз для очистки))) хотя это был и не бенз вовсе, как уже понятно)

Проверка топливного крана

Простота конструкции крана существенно увеличивает его надежность. Однако нужно помнить, что топливные краны скутера ремонту не подлежат. Это связано с целостностью корпуса изделия, которое не поддается разборке.

Для проверки работоспособности крана необходимо отсоединить шланг от карбюратора и поместить его в любую емкость, находящуюся под рукой. Открутите от двигателя воздушную трубку, по которой должно подаваться разряжение. Через нее можно просто втянуть в себя воздух, при этом из топливного шланга должен начать вытекать бензин.

Если топливо из карбюраторного шланга не побежало, значит, кран забит или вышел из строя. Нужно обязательно почистить топливный фильтр, установленный на кране. Не рекомендуется продувать изделие компрессором или насосом, эффективного результата это не даст, лишь повысится вероятность серьезного повреждения мембраны.

источник

Система охлаждения

Все скутеры Nexus оборудованы принудительной воздушной системой охлаждения. Она нужна для того, чтобы из-за перегрева, вызывающего чрезмерное расширение поршня, а также нарушения условий смазки, не произошло заклинивание и повреждение деталей. Поскольку у всех скутеров мотор закрыт кожухом, да и расположен под сиденьем в задней части, поток встречного воздуха его не может эффективно охлаждать. Поэтому используется крыльчатка вентилятора, закрепленная с правой стороны двигателя на роторе генератора. Этот вентилятор центробежного типа нагнетает воздух под кожух, которым закрыт снаружи цилиндр и головка цилиндра.

Детали системы охлаждения:

  1. крыльчатка вентилятора;
  2. кожухи

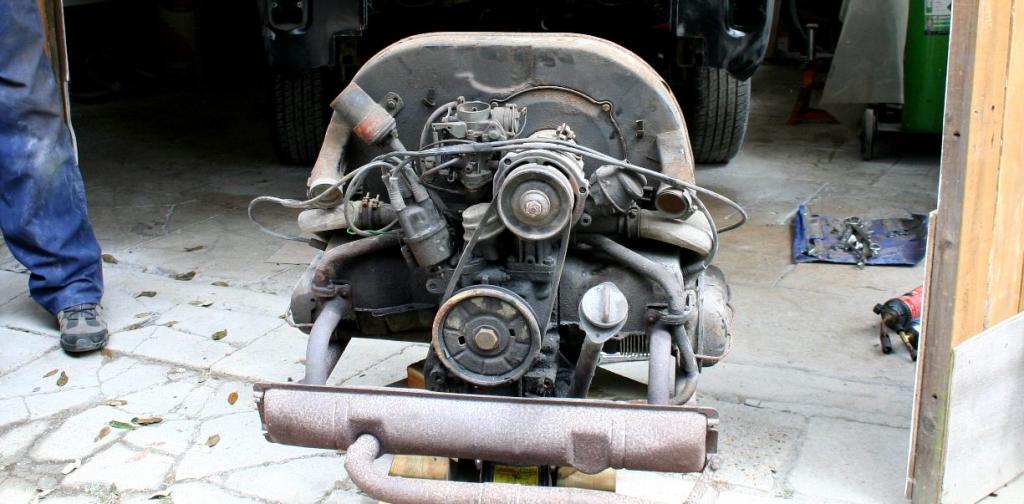

Преимущества

Главное среди всех прочих преимуществ воздушного охлаждения двигателя – это простота конструкции. В системе отсутствует помпа, радиатор, термостат, патрубки и хомуты, трубки подвода и оттока антифриза.

Второе важное преимущество – высокая ремонтопригодность. Например, в тракторных силовых агрегатах имеются индивидуальные цилиндры

Если случилась поломка, то при необходимости можно заменить цилиндр или устранить неисправность. В двигателях с жидкостным охлаждением в случае повреждения какого-либо из цилиндров придется менять блок полностью либо выпрессовывать гильзы.

Для примера не стоит далеко ходить. Возьмем двигатель Tatra T815. Это мотор с воздушным охлаждением. Головки блока здесь сделаны раздельными. В случае необходимости ремонта не нужно снимать ГБЦ полностью. Даже очень серьезные работы по ремонту можно производить без демонтажа блока двигателя.

Двигатели, оснащенные воздушным охлаждением, более ресурсные. Если в моторе с жидкостной системой повредятся патрубки или ослабятся хомуты, то агрегат эксплуатировать нельзя, так как охлаждающая жидкость уйдет. Также существует опасность выброса горячей жидкости из системы. Всех этих недостатков лишены воздушные системы.

Даже серьезные повреждения охлаждаемой поверхности на блоке двигателя или ГБЦ не смогут помешать дальнейшему использованию мотора. Это очень большой плюс. Кроме того, двигателю нужно значительно меньше времени для выхода в рабочий режим – нет необходимости в прогреве жидкости, что актуально зимой. Все это обуславливает значительно меньшие затраты на обслуживание и эксплуатацию подобных силовых агрегатов.

Система выпуска

Выпускная система служит для отвода отработавших газов из цилиндра двигателя, а также снижения шума выпуска до разрешенного уровня. Отработавшие газы, выходящие из цилиндра, обладают высокой температурой и находятся под избыточным давлением. Если они сразу попадут в атмосферу, то их расширение будет сопровождается сильным шумом. Для его уменьшения служит глушитель.

Глушитель-«саксофон» — визитная карточка скутеров Nexus.

О неисправности топливной системы скутера, может свидетельствовать плохая работа мотора устройства. Также пользователь может заметить сильную потерю мощности, транспорт уже не может двигаться с прошлой силой и не набирает нужных оборотов. Помимо этого виден серьезный расход топлива, без наличия на то причин. Все это сигнализирует пользователя о том, что топливная система скутера требует ремонта или полной замены. Чтобы устранить все неисправности, в большинстве случаев, достаточно просто устранить сломанные детали и установить новые. Если вы ищите, где приобрести новые топливные системы скутера

Купить топливные системы для скутера

можно онлайн, не выходя из дома. Наши консультанты всегда рады помочь с выбором модели, которая будет соответствовать типу вашего скутера, и подходить по характеристикам.

Топливный клапан – конструктивно простая, но столь необходимая деталь для корректной работы двигателя скутера.

Сразу следует отметить, что в большинстве своем, топливный клапан неразборной и нерегулируемый. В случае выхода из строя, он просто подлежит замене. Благо, стоит он недорого, а замена его займет всего лишь несколько минут, даже у неопытного скутериста.

Расположение топливного клапана под баком

Не каждая модель скутера комплектуется подобными клапанами, множество двигателей с размещением бака под поликом, оборудованы лишь топливным насосом.

Принцип работы топливного клапана

Итак, перейдем к сути. Всем известно, что после запуска двигателя, во впускном канале образуется вакуум. Под действием отрицательного давления, происходит сдавливание диафрагмой поддерживающей ее пружины, вследствие чего открывается отверстие, по которому, собственно, топливо и поступает в карбюратор.

Разряжение из впускного коллектора передается к крану через отдельную резиновую трубку, выход которой идет под мембрану. Под действием разряжения, мембрана сжимает пружину и открывает канал, после чего топливо свободно протекает по резиновой трубке из топливного бака в поплавковую камеру карбюратора.

После остановки двигателя, вакуум пропадает и пружина возвращает диафрагму (клапан) в исходное положение, отверстие плотно закрывается и подача топлива к карбюратору полностью прекращается.

Устройство топливного клапана

По своей сути, топливный клапан является автоматической заменой механического крана, который устанавливается под топливным баком (например, на мопедах), где перед каждой поездкой необходимо вручную открывать кран.

Устройство очень простое. Внутри установлена лишь диафрагма и пружинка. На диафрагме в центре есть резиновый клапан (выступ), который и перекрывает топливный канал.

Снаружи топливный кран имеет 3 штуцера:

  • вход топливной смеси (шланг подходит из топливного бака),
  • выход топливной смеси (шланг из топливного крана уходит к карбюратору),
  • штуцер соединения с впускным коллектором (для регулирования подачи топлива разряжением).

1 — с тремя штуцерами, устанавливается на раме. 2 — с двумя штуцерами, устанавливается непосредственно в бак. Следует заметить, что существую также топливные клапаны, которые установлены непосредственно под баком (жестким сцеплением), следовательно, шланг подвода топлива там не имеется, ведь топливо подходит к нему непосредственно из бака. Часто такие клапаны в своем конструктиве оборудованы также фильтром тонкой очистки для топлива. Фильтр представляет собой трубку из фильтрующего материала на входе. Трубка входит внутрь топливного бака.

Особенности выбора масла

Есть мнение, что нужно использовать специальное масло для двигателей с воздушным охлаждением. И это так. Дело в том, что температура нагрузки на детали поршневой группы в двигателях с воздушным охлаждением значительно выше, чем у агрегатов с водяным.

В основе этих специальных масел чаще всего лежат полиальфаолефиновые масла грубой очистки на базе минеральной или синтетической природы. К этому комплексу применен комплект присадок, обеспечивающих надежную защиту двигателя, противостоящих залеганию колец, улучшающих энергосбережение. В любых маслах уже имеются добавки, которые эффективно защищают агрегат от заклинивания за счет устойчивой базовой формулы.

Как почистить вакуумный кран на скутере?

Давайте разберемся, как почистить вакуумный кран на скутере. Сразу хочу Вас успокоить этот процесс не сложный, сложнее до него добраться. На не которых скутерах есть необходимость снять очень много облицовки. Например, для Yamaha axsis мне пришлось снимать сиденье и всю верхнею облицовку. Тут придется потрудиться, если не хотите этих забот то обратитесь в сервисный центр, а если хотите сами покопаться, тогда читайте дальше.

После того как сняли облицовку и добрались к вакуумный крану. Необходимо слить бензин. Так просто он сам с трубки не побежит. Так что снимаем шланг подачи бензина с карбюратора и вставляем в чистую и сухую канистру или бутылку, второй шланг для подачи воздуха тоже снимаем с карбюратора берем в рот и пытаемся как бы всосать воздух из него (чувство не из приятных, но не волнуйтесь, бензин с нее не потечет). Таким образом, от образовавшегося давления мембрана открывает путь для бензина и почти весь стекает в канистру. После того как слили весь бензин.

Снимаем шланг подачи бензина и шланг подачи компрессии. И откручиваем два болта, которые держат вакуумный кран. Открутили, снимаем его и откручиваем четыре болта на вакуумный кране. Снимаем крышку, там мы видим (фото) мембрана, одна пружинка. Аккуратно снимаем мембрану, смотрим внутренние стенки вакуумный крана. Если Вы видите белый налет его нужно хорошо вычистить, этот налет образовался от воды. Хорошо чистим вакуумный кран скутера бензином и выколупываем отверткой все отложения. Собираем вакуумный кран в обратном порядке. Проверяем прокладку между вакуумный краном и баком что бы ни было не каких повреждений.

Аккуратно ставим назад, нежно закручиваем болты на баке, если сорвете там резьбу, хлопот не оберетесь, будьте крайне внимательны. После того как поставили вакуумный кран на место подсоединяем шланги. Не следует сразу же ставить всю облицовку, подождите, залейте бензин проверти не где не протекает ли, заведите пускай поработает, если есть возможность проедите. Убедившись в том, что протечки нет, ставим всю облицовку.

Совет: поставьте на шланг подачи бензина фильтр, с ним будет надежнее, он не так дорого стоит, что бы на этом экономить. Заливайте качественный бензин, не лейте 80-й, особо привередливы Yamaha, раз зальете, потом будут проблемы с тягой, даже завести будет проблемно.

Читать: как заклеить колесо на скутере, мотоцикле, велосипеде?

Думаю наша статья «как почистить вакуумный кран на скутере» помогла Вам решить Ваша проблему, спасибо за внимание. Решите, что я что-то упустил, пишите в комменты с удовольствием почитаю ваши комментарии

awtocom.ru

Назначение

В процессе работы ДВС температуры в камере сгорания могут достигать 2000 градусов. Если не будет надежной системы охлаждения, повысится расход масла и горючего. Перегрев приведет к быстрому износу и поломке двигателя.

Если мотор не будет достаточно прогреваться, это также будет на нем негативно сказываться. Если наблюдается переохлаждение, это грозит снижением мощности, интенсивным износу, повышенным расходом горючего.

Более того, в большинстве современных автомобилей, кроме основных задач, данная система выполняет и второстепенные функции. Первым делом это обеспечение работы отопителя. Также система призвана охлаждать не только сам двигатель, но и масло, жидкость в автоматической коробке передач. Иногда она действует и на дроссельный узел вместе с впускным коллектором.

В современной системе (будь то жидкостное или воздушное охлаждение двигателя) рассеивается до 35 процентов тепла, произведенного в результате горения топливо-воздушной смеси.

Неисправность вакуумного краника на скутере

Любая техника, будь то китайский или японский скутер, может дать сбой в работе. И у многих владельцев не сразу получается распознать причину поломки. Почему же скутер глохнет и его тяжело завести? Часто поводом служит совсем мелкая неполадка, такая как — неисправность вакуумного краника. Ведь техника не терпит некачественный, грязный или разбавленный бензин. Поэтому через определённое время скутер начинает глохнуть и его невозможно завести.

Причины неполадки вакуумного краника

Такая несложная на вид проблема на самом деле может доставить владельцу скутера много хлопот. Ведь если вовремя не устранить неполадку, можно прийти к серьёзным последствиям. Например, топливо не может проходить до карбюратора, так как по пути залипла мембрана. Она не даёт проходить бензину и конечно не открывается. Или ещё одна распространённая проблема – когда заглушить мотор, краник не закрывается. С открытым краником ездить можно, но лучше вовремя его заменить, потому что рано или поздно вы заметите лужу бензина под скутером, так как запорная игла карбюратора начнет его пропускать. Поэтому лучше его заменить на новый.

Как проверить исправность вакуумного краника

Если вы сомневаетесь в причине поломки скутера, сразу можно проверить исправность краника. Это делается совсем просто: нужно отсоединить трубку подачи бензина и вакуумную трубку от карбюратора, подставить емкость и понаблюдать – если краник исправный, с него не будет течь бензин. Дальше из трубки нужно ртом потянуть воздух и если в подставленную емкость пошел бензин из трубки подачи бензина, значит все в порядке. Если нет – нужно менять краник, так как он ремонту не подлежит, ведь корпус завальцован.

Купить вакуумный краник хорошего качества и по доступной цене можно на сайте begemoto.com.

Последствия неисправности вакуумного краника

Вакуумный краник играет важную роль в работе скутеров. И могут привести к сложным последствиям

Нужно обратить внимание на то, что если вовремя не устранить неисправность краника, может пострадать покрышка, ведь она раскиснет от постоянного контакта с топливом. Также есть большой риск возникновения загорания, потому что рядом находятся электропровода

Поэтому нельзя пренебрегать проблемой, нужно срочно ее устранить.

Еще одной причиной неисправности скутера может быть «зимняя спячка». Он долгое время стоял в гараже, мембрана залипла и не смогла отлипнуть, чем не дает проход топливу. Ремонт мотоцикла нужно проводить вовремя, чтобы потом не жалеть о том, что придется вложить намного больше финансов и времени.

Любая техника требует постоянного ухода и своевременного ремонта. А китайские и японские скутера особенно нуждаются в профилактике и замене деталей, которые износились либо появилась какая-то неисправность. Главное – не игнорировать сигналы техники о том, что случилась проблема, а сразу же искать ее и устранить.

www.0342.ua

Устройство и принцип действия

В воздушной системе самым главным является воздушный поток. При помощи воздуха тепло отводится от камер сгорания, ГБЦ, масляных радиаторов. Система представляет собой вентилятор, охладительные ребра в цилиндрах и на ГБЦ. Также в устройстве имеется съемный кожух, дефлекторы и решение для контроля за работой системы. Вентилятор системы охлаждения двигателя оснащен сеткой для защиты лопастей от попадания посторонних предметов.

Дополнительные ребра позволяют увеличить площадь поверхности, которая контактирует с воздухом. За счет этого воздушное охлаждение двигателя эффективно справляется со своей задачей.

Поток воздуха при работе двигателя в принудительном порядке подается к мотору при помощи лопастей вентилятора – они преимущественно изготовлены из алюминия. Не нужно объяснять, наверное, почему включается вентилятора охлаждения на холодном двигателе. Воздушный поток проходит между ребрами, а затем равномерно разделяется за счет дефлекторов и проходит через все горячие детали двигателя. Таким образом, мотор не нагревается чрезмерно.

Вентилятор подает в систему охлаждения поток воздуха объемом 30 кубических метров в минуту. Этого достаточно для обеспечения нормальной работы мотора с невысокой мощностью и небольшим объемом.

Устройство пускового обогатителя скутера

Существуют два типа пусковых обогатителей — ручной и автоматический.

Ручной (механический) пусковой обогатитель требует регулировки — его нужно открыть при запуске и закрыть после прогрева двигателя при помощи тросика на руле. Но в ручную открывать и закрывать дополнительный канал подачи смеси неудобно. Автоматический пусковой обогатитель (термоэлектроклапан) устанавливается на большинстве современных скутеров 2т и 4т. Устройство автоматического пускового обогатителя мы узнаем дальше.

  1. Корпус электроклапана
  2. Керамический нагреватель
  3. Привод (порошок)
  4. Шток
  5. Толкатель
  6. Заслонка
  7. Топливная камера
  8. Поплавковая камера
  9. Топливный жиклер пуска
  10. Пружина

В карбюраторе скутера имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушнобензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом. Такая конструкция обогатителя применяется практически на всех современных скутерах.

В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя скутера, а вместо порошка с нагревательным элементом установлена мембрана. Одна полость колбы, где она расположена соединяется через термоклапан с впускным коллектором, который закреплен на головке цилиндра.
