Техническое обслуживание системы охлаждения автомобиля

Слабые места двигателя РМЗ 550

Поршни прогорают. Данная проблема актуальна для моделей моторов выпуска до мая 2013 г. Причина в производственном дефекте: в отклонении угла опережения зажигания на 3-5 градусов в системе зажигания Дукати способствующим росту температуры на такте выпуска. Данный дефект не обошел стороной моторы РМЗ: 250; 551, у которых такая же система зажигания. Для предупреждения прогара поршней и устранения дефекта необходимо правильно настроить угол опережения зажигания.

Катушка зажигания. При проблемах со свечами часто выходит из строя. Запасную катушку необходимо иметь в составе возимого ЗИП.

Свечи зажигания. При неисправных свечах (нагар, большой зазор) при работе двигателя происходят обратные удары, ДВС не развивает максимальную мощность и максимальные обороты. Для устранения дефекта необходимо осмотреть свечи на наличие нагара, удалить нагар при наличии или заменить свечи. Кроме того, надо проверить зазор между электродами и привести его в соответствие 0,75±0,05 мм.

Зажигание. Зажигание необходимо выставлять очень точно. При раннем зажигании, как и при неисправных свечах при работе происходят обратные удары.

Негерметичность прокладок. Не следует игнорировать выступания, подтекания масла из-под прокладки масляного картера. При наличии обмасленных пятен и на двигателе (под ним) необходимо принять меры по замене неисправных деталей. Для бесперебойной работы двигатель необходимо периодически опрессовывать под давлением 0.35-040 кгс/см² в течение 3 минут, при этом давление не должно упасть в течение 3-5 минут, так как не всегда негерметичность ДВС можно определить по видимым признакам. Если этого не сделать, то в один момент масло может вытечь, а при отсутствии масла неминуем выход ДВС из строя.

Карбюраторы. Требуют тонкой настройки для синхронной работы на всех режимах работы движка. Обычные для всех карбюраторов проблемы: засор жиклеров, подтекание топлива.

Топливный насос. При его выходе из строя работа ДВС становится невозможной. Во избежание проблем во время поездки при себе надо иметь запасной насос.

Вариатор. Требует периодической регулировки.

Ремень вариатора. Необходимо ежедневно проверять натяжение и состояние ремня. При износе ремня по ширине на 3 мм, требуется произвести его замену. В противном случае двигатель не сможет развивать максимальные обороты и мощность.

Ремень вентилятора. Нарушение регулировки натяжения, износ ремня приводит к проскальзыванию и ухудшения работы вентилятора, вместе с тем двигатель перегревается.

Резиновые подушки (амортизаторы) под двигателем рвутся. Причина в некачественной резине.

Снегоход Тайга Варяг 500

«Тайга» — это снегоходы утилитарного класса, прекрасно подходят как для работы, так и для отдыха. Комфортная подвеска и удобная посадка обеспечивают удовольствие от вождения, а высокое ветровое стекло и подогрев рукояток не дадут замерзнуть. Широкие гусеницы — 500 мм и 600 мм обеспечивают отличную проходимость на рыхлом снегу. Наличие пониженной передачи и заднего хода помогут при транспортировке тяжелых грузов, а максимальная скорость 80 км/ч доставит много удовольствия в минуты отдыха.

Снегоход Тайга Варяг 500 — лучшая цена среди конкурентов..

Особенности снегоходов серии «Тайга Варяг 500»:

  • Двухцилиндровый бензиновый двигатель объемом 497 см3 одним карбюратором «Микуни» воздушного охлаждения, развивающий мощность 43 л.с.
  • Высокий руль
  • Усиленный стальной бампер;
  • Совместная система смазки;
  • Электронное программируемое зажигание DUCATI
  • Ширина гусеницы 500 мм;
  • Наличие в передаточном механизме автоматического вентилятора для обеспечения высоких силовых и прочностных параметров трансмиссионного блока.
  • Телескопическая подвеска передних лыж и склизовая подвеска гусеницы, обеспечивающие высокий уровень амортизации и «мягкий» ход машины.
  • Наличие заднего хода и двух передач вперед для тяжелых и легких условий работы;
  • Задняя подвеска с увеличенным ходом;
  • Способность развивать скорость до 80 км/ч;
  • Пониженный уровень шума;
  • Удобная конструкция сидения, позволяющая не только водителю, но и пассажиру чувствовать себя уверенно даже в условиях движения на крутых виражах и неровностях.
  • Наличие саморегулирующегося тормоза с металлокерамическим тормозными колодками и неразбиваемого ветрового стекла, создающих условия для безопасного движения.
  • Подогрев рукояток и курка газа (опция).
  • Кроме того, на снегоходах «Тайга» установлены быстросъемные тягово-сцепные устройства для буксировки прицепов массой до 500 кг, функционально различного назначения, в том числе для перевозки бревен, строительных материалов в упаковке и длинномерных предметов. Прицеп-роспуск позволяет перевозить грузы негабаритных размеров.

Техническая характеристика снегохода Тайга Варяг 500:

Двигатель
МодельРМЗ-500
Объём, см3497
Мощность, л.с.43
Тип двигателяДвухтактный двухцилиндровый
Диаметр цилиндра х ход поршня, мм72 х 61
Система впуска1 карбюратор Mikuni
Система выпускаГлушитель с резонатором
ОхлаждениеВоздушное
Система смазкиПердварительным смешиванием
Ёмкость топливного бака, л40
Максимальная скорость, Км/чНе менее 80
Запас хода на одной заправке, км—————
Шасси
ТрансмиссияВариатор (Вперёд (пониженная, повышенная) — нейтраль — реверс)
Тормозной механизмМеханический дисковый
Электрооборудование
Система запускаРучной стартер
ЗажиганиеЭлектронная система зажигания
Обогрев ручек и курка газаОпция
ФараГалогеновая 55/60
Спидометр / одометрЕсть
Подвеска
Тип передней подвескиТелескопическая
Ход передней подвески, мм105
Амортизаторы передней подвескиГидропневматические, однотрубные
Тип задней подвескиСклизовая
Ход задней подвески, мм190
Задний амортизатор движителяГидропневматический однотрубный
Колея лыж между центрами, мм900
Габариты
Количество мест2
Габариты снегохода (Д х Ш х В), мм2990 х 1050 х 1380
Габариты ящиков (Д х Ш х В), мм3080 х 1190 х 1200
Гусеница (Д х Ш х В), мм3937 х 500 х 22
Сухой вес, кг260
Оснащение
Ветровое стеклоЕсть
Спинка пассажираНет
БагажникЕсть
ФаркопЕсть

324990 руб.

Заказать Купить в кредит

« Вернуться

Примеры установки

На снегоходе «Варяг 500», в отличие от 550-кубового варианта, нет штатного датчика температуры. Можно аналогичным образом установить использованный там KOSO RX2N+ RMZ — в этом случае сам прибор устанавливается на место штатного спидометра, подключается к сети питания.

А затем на один из выхлопных патрубков как можно ближе к мотору надевается специальный хомут из установочного комплекта.

Приваренная к хомуту резьбовая втулка используется как кондуктор для сверления в патрубке отверстия, а затем в нее заворачивается датчик. Установка в этом случае проста, но отталкивает высокая цена самого комплекта.

Также можно использовать комплекты с датчиками температуры под свечи — как двухканальные (с контролем температуры каждого цилиндра), так и одноканальные.

При установке одноканального индикатора как на этот, так и на любой другой снегоход с двумя цилиндрами желательно устанавливать датчик под свечу цилиндра, отдаленного от крыльчатки охлаждения — он обдувается более горячим воздухом и перегреется первым.

Для снегоходов «Рысь» удобно использовать технологическое отверстие сбоку головки цилиндра. При установке датчиков, идущих в комплекте с прибором ЦИТД-4, его нужно доработать, углубив сверлом на 6 миллиметров.

Отверстие заполняется теплопроводной пастой, и туда заворачивается датчик, корпус индикатора же врезается в приборную панель.

Обычно приборы выпускаются круглыми для упрощения монтажа, так как для их установки потребуется лишь коронка и шуруповерт.

Открытая конструкция снегохода значительно облегчит прокладку проводки.

Но вот к исполнению самого индикатора температуры есть требование: врезать его некуда, следовательно, он должен быть рассчитан на наружный монтаж или для него придется приобретать специальное крепление (подиум).

Для установки на импортный снегоход, например, популярной в России фирмы Yamaha, может быть удобным разное исполнение датчиков в зависимости от конструкции снегохода.

Так, свободное место на панели Yamaha Viking VK 540 позволяет врезать туда популярные приборы ЦИТД.

Конструкция ряда снегоходов позволяет устанавливать датчики температуры не под свечи, а под гайки крепления головок цилиндров.

Этот способ более удобен, так как упрощает смену свечей зажигания и исключает возможность повредить при этом датчик.

Датчики в таком случае нужно размещать ближе к центру двигателя — в этом случае будет наименьшим разбег показаний из-за разного расстояния от вентилятора охлаждения.

Как улучшить охлаждение снегохода и снизить температуру цилиндров

Многие пользователи без задумки ответят, назвав общеизвестные требования: пропорция масла, регулировки карбюратора и зажигания, чистота двигателя и правильная манера езды. Эти факты неоспоримы. А что делать, если выполнение этих основ не обеспечивает необходимых параметров? Ответ как всегда прост — доработать систему охлаждения двигателя своими силами. Какие шаги, возможно, предпринять в этом направлении, будет понятно по мере прочтения статьи. Самый простой шаг — изоляция выхлопной системы теплоизоляционными материалами. Затея этой модернизации заключается в том, что бы воздух засасываемой системой принудительного охлаждения не прогревался за счет обогрева выхлопным коллектором. Дополнительно такой метод снижает шумность работы. Глушители снегоходов импортного производства, изначально в своем устройстве, имеют внутреннюю набивку из высокотемпературных материалов с высокой степенью поглощения звука

К такой модернизации следует относиться обдуманно, поскольку выхлопная система теряет возможность отдачи тепла во внешнюю среду и её внутренние части начинают испытывать температурные нагрузки, на которые не рассчитаны. В результате внутри глушителя начинают отгорать сегменты, которые впоследствии свободно перемещаясь, создают металлические звуки не свойственные работе снегохода. Тем не менее, в каждом отдельном случае длительность разрушения глушителя индивидуально и может длиться годами

Более правильным решением следует считать отдельный подвод воздуха к воздухозаборнику или применение теплового экрана от воздействия глушителя. Говорить об этом нет необходимости, все фотографии представленных ниже дают четкое представление о том, как это возможно выполнить. Встречаются снегоходы, на которых штатно имеется забор воздуха по специальному каналу — кожуху из внешней среды. Неоспоримо, что возможность прямого забора воздуха из уличного пространства способствует улучшению охлаждения двигателя и снижению температуры цилиндров

Следующий действенный шаг по улучшению охлаждения двигателя и снижению температуры цилиндров в целом — установка экрана между выхлопным коллектором и цилиндрами двигателя. Эта идея используется на импортных снегоходах чуть ли не с основания снегоходостроения в России

Задача такого экрана отсечь воздушный поток проходящий по цилиндрам и не дать ему дополнительно прогреваться, соприкасаясь с раскаленным выхлопным коллектором. На собранном двигателе выглядит это примерно так. Причем, как видно из фотографии, кожух охлаждения практически отсутствует в месте выхода выхлопного патрубка

Примерно с 2001 года похожее решение стали применять на двигателях снегохода Буран, устанавливая на внутренней части кожуха охлаждения делитель воздушного потока

В случае отсутствия такого решения на вашем снегоходе, настоятельно рекомендуем взять этот метод на вооружение, изготовить пластину и установить, вне зависимости от марки снегохода. Тем более что с недавних пор похожую конструкцию стали применять на заводе при сборке двигателей снегохода Тайга. Эффект конструкции очень заметен даже без использования электронных датчиков температуры двигателя. Особенно сильно снижается тепловое напряжение левого цилиндра, также сводится к минимуму, разница по температуре левого и правого цилиндров. В качестве примера самостоятельного использования этого метода может послужить фотография, представленная ниже, при этом часть кожуха охлаждения, выделенная желтым цветом, была удалена

Есть умельцы, устанавливающие на снегоход по две крыльчатки вентилятора. Метод весьма спорный, поскольку в теории работа двух крыльчаток однонаправленного вращения будет сопровождаться излишним воздушным завихрением — мешать друг другу. В практике исследования ни кто не проводил и увеличивается поток воздуха или ослабевает сказать не возможно

Последней значимой доработкой системы охлаждения, является увеличение оборотов крыльчатки вентилятора . Достигается это изменением размеров шкивов с одновременным применением нештатной размерности вентиляторного ремня. Для такой модернизации, как правило, необходимо обращаться к токарю и иметь возможность подбора вентиляторных ремней

С чего начать свой путь к снижению рабочей температуры двигателя, решать вам. Главное мы постарались доходчиво донести, что поле для деятельности имеется обширное. И только вам решать, оставить все как есть или улучшив охлаждение своего снегохода повысить его эксплуатационные свойства, а значит безопасность движения

Не забудьте поблагодарить автора, нажав кнопку рейтинг вверху страницы, или разместив ссылку на статью в сети интернет. Спасибо

Источник

Подробный обзор модели

«Тайга Атака 2» характеризуется как очень надежный, быстрый и практичный снегоход для езды по заснеженной местности. Основным силовым агрегатом служит мощный двигатель мощностью 60 л.с. (РМЗ-551). Охлаждение двигателя достигается жидкостной системой. В качестве амортизационной системы предусмотрена передняя рычажная подвеска. В независимости от режима работы мотора, зажигание DUCATI CDI позволяет оптимально настроить обороты двигателя.

На «Тайге Атака 2» можно разогнаться до предельной скорости в 110 км/час. Для транспортировки различного снаряжения есть возможность присоединения прицепа не более 250 кг. Даже на максимальной скорости, снегоход ведет себя очень устойчиво. Это достигнуто благодаря колеи лыж, ширина которой 990 мм. Это положительным образом сказывается во время езды на крутых поворотах. На приборной панели грамотно размещены основные приборы, различные датчики.

Плавный ход невозможно представить без мягкой пневмогидравлической подвески в задней части снегохода. Ход задней подвески составляет 370 мм. Систему подвески можно с легкостью отрегулировать за счет храпового регулятора. Таким образом, ухабы и разного рода неровности не страшны для этого железного коня.

Модификации

Для приобретения снегоход доступен в нескольких комплектациях, а именно это Тайга Варяг 550 (базовая), Тайга Варяг 550 V, ну и Тайга Варяг 550 Limited. Рассмотрим подробнее каждую комплектацию:

  1. Комплектация Тайга Варяг 550 V. Является расширенной комплектацией данного снегохода. Установлена силовая установка модели РМЗ-550, оснащенная двумя карбюраторами моделей Mikuni, воздушным охлаждением и двухступенчатой коробкой переключения передач. Также здесь была использована программируемая система зажигания DUCATI CDI, которая обеспечивает оптимальную работу силового агрегата независимо от режимов эксплуатации.
  2. Комплектация Тайга Варяг 550 Limited. В продажу данная комплектация поступила 1 октября 2021 года. Ключевыми особенностями этой комплектации являются также два карбюратора моделей Mikuni, позволяющие двигателю развить номинальную мощность в 40.45 киловатт или же в 55 лошадиных сил. Вместо обычной коробки переключения передач, производитель оснастил снегоход вариатором (CVT). В остальном же Limited версия полностью идентична с предыдущей, так как используется та же программируемая система зажигания DUCATI CDI, ну и воздушное охлаждение.

Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

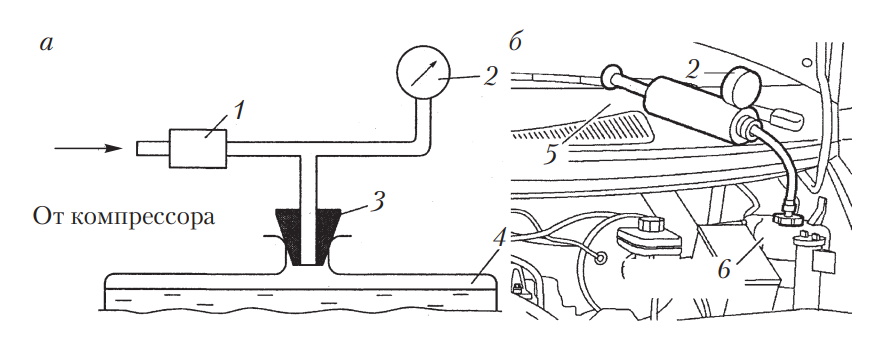

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.

«Поларис Вайдтрек»

Указанная модель считается самой популярной среди утилитарных представителей. Известность обусловлена надежностью конструкции и высоким качеством сборки. Среди достоинств также отмечают уверенный пуск мотора, который способен эффективно работать при критически низкой температуре. Двухтактный «движок» гарантирует требуемый показатель тяги, не перегревается на повышенных оборотах, поскольку функционирует жидкостная рубашка охлаждения. К прочим плюсам причисляют простоту в обслуживании и эксплуатации большинства узлов.

Мощность мотора составляет 85 «лошадок», два цилиндра оснащены отдельным карбюратором. Система смазки – раздельной конфигурации. Хорошее управление обеспечивает фронтальная рычажная подвеска, отлично ведущая себя даже на скорости 100 км/ч. Задний аналог представляет собой торсионный амортизатор.

Параметры и размеры снегохода:

  • объем мотора – 488 «кубов»;
  • трансмиссия – вариатор с пониженной передачей и реверсом;
  • масса буксируемого прицепа – 300 кг;
  • сухой вес – 278 кг;
  • длина/ширина/высота – 3,25/1,10/1,29 м;
  • габариты гусеницы – 3,45/0,5 м.

Замену охлаждающей жидкости производите в следующем порядке

1. Отверните пробку 1 (см рис 1) расширительного бачка 2

2. Снимите брызговик двигателя, вывернув болты крепления его к кузову.

3. Поставьте под двигатель емкость для слива жидкости, отверните сливные пробки радиатора и блока цилиндров и слейте жидкость

4. По окончании слива заверните пробки.

5. Залейте охлаждающую жидкость через наливную горловину расширительного бачка 2, предварительно отсоединив шланг 3 от дроссельного патрубка

При появлении жидкости в дроссельном патрубке поставьте шланг на место, долейте жидкость до уровня верхней кромки крепежного ремня и заверните пробку.

6. Запустите двигатель и дайте ему поработать 1-2 мин на холостом ходу для удаления воздушных пробок.

Остановите двигатель, проверьте уровень жидкости

Если уровень ниже нормального, а в системе нет следов подтекания, то долейте охлаждающую жидкость

Как убрать воздушную пробку из системы охлаждения двигателя

Итак, начнем с простых автомобилей (старые иномарки, отечественный автопром). На таких авто удаление воздуха из системы охлаждения осуществляется следующим образом:

  1. Машину достаточно загнать на эстакаду. Сделать это нужно таким образом, чтобы передняя часть была немного приподнята.
  2. Далее на радиаторе нужно открутить специальную пробку, после чего двигатель можно запустить.
  3. После нескольких минут работы на ХХ воздух стравливается из системы охлаждения мотора.

При этом данный способ не поможет решить задачу на более современных автомобилях. На подобных ТС система охлаждения полностью замкнутого типа, то есть для развоздушивания воздух нужно «выгонять». Чтобы это сделать, можно пойти двумя путями.

Первый способ предполагает откручивание крышки расширительного бачка, затем двигатель с открытой крышкой работает на ХХ какое-то время, затем нужно сесть в автомобиль и интенсивно погазовать, поднимая обороты до 3-3.5 тыс. об/мин. Далее крышку нужно закрутить и проверить работу системы.

Если этот способ не помог, тогда ослабляется верхний патрубок, который идет от печки. Нужно быть готовым к тому, что начнет вытекать и сам антифриз. Далее двигатель запускается, при этом нужно следить, когда из вытекающей ОЖ пропадут воздушные пузырьки. Их исчезновение укажет на то, что воздушную пробку успешно удалили из системы. Давайте рассмотрим этот способ более подробно на примере модели ВАЗ «Калина».

Перед началом работ следует подготовить ключи для демонтажа пластиковых защитных элементов. Также потребуется наличие отвертки, чтобы отпускать и затем затягивать хомуты.

Итак, первым делом снимается пластиковая защита. Данная защита на указанной модели ТС прикрепляется к корпусу при помощи шпилек, которые имеют уплотнители из резины.
Далее с верхнего или с нижнего патрубка нужно снять хомут. Теперь следует открутить крышку расширительного бачка

Если двигатель горячий, соблюдайте осторожность, так как разогретая ОЖ может выплеснуться из бачка!
Затем горловина бачка накрывается чистой тряпкой. Далее на горловину следует натянуть подходящую трубку из резины

После этого нужно подать немного воздуха в бачок, дунув в трубку. Желательно делать это при помощи компрессора.

Помните, ОЖ является сильным ядом! Только в крайнем случае продувайте бачок ртом, при этом не допускайте попадания охлаждающей жидкости внутрь, в глаза или на кожу, не вдыхайте пары!
