Системы впрыска топлива современных двигателей внутреннего сгорания: бензиновые и дизельные системы

Multi-Point fuel injection

Многоточечный впрыск стал значительным шагом вперед, по сравнению с одноточечным впрыском, поскольку позволил автомобилям вкладываться в нормы токсичности ЕВРО-3.

История эволюции систем впрыска автомобилей крайне интересна, но не она является главной темой этой статьи

Именно поэтому уделять внимание тонкостям работы таких систем управления двигателем с распределенным впрыском, как D-Jetronic, KE-Jetronic, K-Jetronic и L-Jetronic мы не будем. Устанавливать на авто перечисленные вариации перестали еще в начале 90-х, а поэтому встретить автомобиль с «живой» системой распределительного впрыска такого типа крайне сложно

Главное отличие полноценного инжектора от моновпрыска – наличие 4-х форсунок, расположенных вблизи впускных клапанов. Компоненты инжекторного двигателя:

1. – топливный насос, который в подавляющем большинстве случаев расположен в баке;
2. – фильтр грубой очистки топлива;
3. – регулятор давления топлива, от которого к баку идет магистраль обратки для слива лишнего топлива. В некоторых авто обратная магистраль отсутствует как таковая, а регулятор топлива находится рядом с насосом в баке;
4. – форсунка. На рисунке сверху показано, как все форсунки соединены топливной рампой;
5. – расходомер воздуха;
6. – датчик температуры охлаждающей жидкости;
7. – регулятор холостого хода (РХХ);
8. – потенциометр, фиксирующий фактическое положение дроссельной заслонки (ДПДЗ);
9. – датчик частоты вращения коленчатого вала (ДПКВ);
10. – кислородный датчик;
11. – ЭБУ;
12. – распределитель зажигания.

Расчет массы воздуха

Помимо форсунок, особенностью системы является способ расчета массы воздуха. Существует всего 5 способов измерения количества воздуха, проходящего через дроссельную заслонку:

1. • обороты/нагрузка. Применяется на одноточечной системе впрыска и в качестве резервного варианта для распределительного впрыска, если расходомер воздуха выходит из строя;
2. расходомер флюгерного типа. Применялся на системах управления двигателем Jetronic;
3. ДМРВ – датчик массового расхода воздуха. Принцип работы основывает на поддержании электрическим током постоянной температуры нагревательного элемента. Проходящий через ДМРВ воздух охлаждает элемент, что требует увеличения тока. При помощи преобразователя величина тока нагрева элемента преобразовывается в выходное напряжение. Между напряжением и массой поступившего воздуха существует зависимость, которая и позволяет ЭБУ рассчитать количество необходимого для подачи топлива;
4. MAP-сенсор – датчик давления во впускном коллекторе. ЭБУ, имея информацию о величине абсолютного давления во впускном коллекторе и дополнительно используя показания датчика температуры воздуха, рассчитывает цикловую подачу топлива;
5. датчик объема воздуха. Измеряется именно объем, который впоследствии пересчитывается в массу; на данный момент такой способ расчета воздуха не используется.

Характеристика

Преимущества распределительного впрыска на клапаны:

• равномерное наполнение цилиндров;
• использование ДМРВ или MAP-сенсора позволяет точно рассчитывать расход воздуха, что дает больше возможностей для регулировки ТПВС на всех режимах работы мотора.

Именно поэтому автомобили с полноценным инжектором всегда мощнее и экономичнее авто с одноточечным впрыском.

Как работает система впрыска воды

В современных силовых агрегатах, оснащаемых данной системой, может устанавливаться разный тип комплектов. В одном случае используется одна форсунка, размещенная на патрубке впускного коллектора перед разветвлением. В другой модификации используется несколько форсунок по типу распределенного впрыска.

Самый простой способ смонтировать подобную систему – установить отдельный резервуар для воды, в котором будет размещен электронасос. К нему подключается трубка, по которой жидкость будет подаваться на распылитель. Когда мотор выйдет на нужную температуру (о рабочей температуре ДВС рассказывается в другой статье), водитель включает распыление, благодаря чему во впускном коллекторе обеспечивается создание влажного тумана.

Простейшая установка может устанавливаться даже на карбюраторный мотор. Но при этом не обойтись без некоторой модернизации впускного тракта. Управление системой в таком случае обеспечивается из салона водителем.

В более продвинутых модификациях, которые можно найти в магазинах для автотюнинга, настройка режима распыления обеспечивается либо отдельным микропроцессором, либо его работа связана с сигналами, исходящими из ЭБУ. В этом случае для установки системы потребуется воспользоваться услугами автоэлектрика.

В устройство современных систем распыления входят такие элементы:

• Электронасос, обеспечивающий давление до 10 бар;
• Одна или несколько форсунок для распыления воды (их количество зависит от устройства всей системы и принципа распределения влажного потока по цилиндрам);
• Контроллер – микропроцессор, который управляет моментом и количеством впрыска воды. К нему подключается насос. Благодаря этому элементу обеспечивается постоянная высокоточная дозировка. Алгоритмы, прошитые в некоторых микропроцессорах, позволяют системе автоматически подстраиваться под разные режимы работы силового агрегата;
• Бачок для жидкости, которую нужно распылять в коллектор;
• Датчик уровня, размещенный в этом резервуаре;
• Шланги нужной длины и соответствующие крепления.

Система работает по такому принципу. На контроллер впрыска поступают сигналы от датчика расхода воздуха (подробней о его работе и неисправностях читайте здесь). В соответствии с этими данными при помощи соответствующих алгоритмов микропроцессор рассчитывает время и количество распыляемой жидкости. В зависимости от модификации системы форсунка может быть выполнена просто в виде втулки с очень тонким распылителем.

Большинство современных систем просто подают сигнал на включение/выключение насоса. В более дорогих комплектах имеется специальный клапан, который изменяет дозировку, но в большинстве случаев он работает некорректно. В основном контроллер срабатывает, когда мотор выходит на 3000 об/мин. и более. Прежде, чем устанавливать подобную установку на свое авто, нужно учесть, что большинство производителей предупреждают о некорректной работе системы на некоторых автомобилях. Подробного списка никто не предоставит, так как все зависит от индивидуальных параметров силового агрегата.

Хотя основной функцией впрыска воды является повышение мощности мотора, в основном его используют только в качестве интеркулера для охлаждения потока воздуха, идущего от раскаленной турбины.

Помимо повышения отдачи мотора многие уверены, что работа впрыска также обеспечивает очищение рабочей полости цилиндра и выпускного тракта. Некоторые уверены, что наличие пара в выхлопе создает химическую реакцию, которая нейтрализует некоторое количество токсичных веществ, но в таком случае машине не нужен будет такой элемент, как автомобильный катализатор или сложная система AdBlue, о которой можно прочитать здесь.

Подкачка воды имеет эффект только на высоких оборотах мотора (он должен быть хорошо разогретым и поток воздуха должен быть стремительным, чтобы влага сразу попадала в цилиндры), а в большей степени в турбированных силовых агрегатах. Этот процесс обеспечивает создание дополнительного крутящего момента и небольшой прирост мощности.

Если двигатель атмосферный, то он не станет ощутимо мощнее, но от детонации он точно не будет страдать. У турбированного ДВС установленный перед нагнетателем впрыск воды обеспечит повышение КПД за счет снижения температуры поступающего воздуха. А для еще большего эффекта в такой системе используется упомянутая раньше смесь воды и метанола в пропорции 50х50.

Полезные советы

Если в вашем распоряжении оказался автомобиль с инжекторным двигателем, то используемая здесь система распределения топливовоздушной смеси предполагает соблюдение некоторых правил и рекомендаций.

Это позволит поддерживать работоспособность силовой установки, сохранять её в целостности, избегать характерных неисправностей и предотвращать дорогостоящий ремонт.

Рекомендуется менять на двигателе топливный фильтр. Такая процедура осуществляется не реже 1 раза на каждые 15 тысяч километров пробега. Обязательно периодически нужно очищать форсунки. Если опыта и навыков по самостоятельной очистке нет, лучше доверить эту процедуру специалистам. Чистка форсунок осуществляется с периодичностью около 30-40 тысяч километров. Также для уверенной и безотказной работы инжектора большая роль отводится используемому топливу. Чем выше качество горючего, тем меньше проблем возникнет в работе инжекторной системы. Для профилактики часто применяются очистители, которые удаляют загрязнения в топливной системе. Их добавляют непосредственно в само горючее. Но подобные присадки актуально использовать на новых автомобилях, а также после проведения глубокой очистки

Присадки профилактические, и об этом важно помнить. Нет необходимости в подобных добавках, когда форсунки уже загрязнены. Сначала их нужно очистить

А уже для дальнейшего предотвращения сильного загрязнения допускается периодически заливать в бак присадки. Никогда не ждите, пока автомобиль начнёт проявлять симптомы загрязнения форсунок. Опытные автомобилисты отмечают, что такую процедуру лучше проводить заранее. При тех условиях эксплуатации, которые актуальны для большинства регионов России, промывать форсунки следует перед каждым вторым плановым техобслуживанием. Если вы используете промывочные жидкости, чтобы очистить форсунки, делать это нужно перед заменой масла в двигателе

Сначала их нужно очистить. А уже для дальнейшего предотвращения сильного загрязнения допускается периодически заливать в бак присадки. Никогда не ждите, пока автомобиль начнёт проявлять симптомы загрязнения форсунок. Опытные автомобилисты отмечают, что такую процедуру лучше проводить заранее. При тех условиях эксплуатации, которые актуальны для большинства регионов России, промывать форсунки следует перед каждым вторым плановым техобслуживанием. Если вы используете промывочные жидкости, чтобы очистить форсунки, делать это нужно перед заменой масла в двигателе.

Замена топливного фильтра

Уход за инжектором является прямой обязанностью каждого автовладельца. Грамотная эксплуатация, своевременная профилактика и очистка позволит сохранить работоспособность двигателя в течение длительного времени.

Инжекторы действительно являются лучшим вариантом для ДВС в настоящее время. Несмотря на имеющиеся недостатки, преимущества объективно превосходят их. Тут главное рационально использовать те возможности, которые даёт инжекторная система, а также правильно распоряжаться моторесурсом.

Классификация моторных масел

Все виды моторных субстанций для смазывания рабочих узлов отличаются параметрами. Их названия зашифрованы символическими обозначениями. Чтобы распознать подходящий для транспорта смазочный материал, надо знать расшифровку буквенно-цифровых символов, понимать, что они означают, к какому классу относятся, и какие технические характеристики им свойственны.

Маркировка на моторном масле

SAE

Это стандарт Американского общества автомобильных инженеров. Обозначает показатели вязкости, зависящие от температуры среды, при которой приходится запускать двигатель авто. Если меняются показатели температуры, соответственно, меняется вязкость используемой субстанции.

По классификации SAE моторные масла делятся на зимние и летние. Зимние обозначаются буквой W, летние субстанции буквенного обозначения не имеют. Численные показатели степеней обозначают вязкостные свойства смазочного материала.

Согласно SAE, масла делятся на следующие ряды вязкости:

1. Зимние — 0W, 5W, 10W, 15W, 20W, 25W.
2. Летние — 20, 30, 40, 50, 60.
3. Всесезонные — 0W-20, 0W-30, 0W-40, 0W-50, 0W-60.

Температурные диапазоны использования масел различной вязкости

ACEA

Это Ассоциация европейских производителей авто. Считается аналогом API. Согласно редакции, проведенной в 2012, смазочные материалы делятся, на классы:

1. Масла, предназначенные для бензиновых моторов — А1, А2, А3.
2. Смазочные жидкости для дизельных моторов до 2,5 литра — В1, В2, В3, В4.
3. Масляная субстанция для моторов, работающих на дизельном топливе и бензине, оборудованных нейтрализаторами отработанных газов — С1, С2, С3.
4. Масла для движков объемом более 2,5 литров, работающих на дизельном топливе, эксплуатируемых в тяжелых условиях — Е1, Е2, Е3, Е4, Е5.

Расшифровка маркировки по ACEA

ILSAC

Классификация применяется для смазочных материалов, используемых в силовых установках легковых авто, выпускаемых автомобильными компаниями Японии и Соединенных Штатов.

Маркировка ILSAC на этикетке

Машинные рабочие субстанции по классификации ILSAC отличаются следующими особенностями:

• хорошее энергосбережение;
• экономия топлива;
• невысокий уровень вязкости;
• небольшая летучесть.

Смазочные вещества, согласно ILSAC, разделяются на классы:

1. GF-1 — используется с 1994 г. На сегодняшний день является устаревшим. По API соответствует классу SH.
2. GF-2 — применяется с 1997. По API совпадает с SJ классом. Тоже устаревший класс.
3. GF-3 — используется с 2001. Аналогичен классу SL по API. Соответствует строгим правилам защиты экологии от выбросов выхлопных газов.
4. GF-4 — введен в 1994. Отвечает по API SM классу. Обладает отличными моющими свойствами, способствует экономии топлива.
5. GF-5 — введен в 2010 и соответствует по API классу SN. Обеспечивает надежную защиту турбокомпрессоров и поршней от температурных отложений. Подходит для моторов последнего поколения.

Все классы масел, кроме первых двух, отличаются хорошими техническими характеристиками.

API

По классификации API предполагается разделение смазочной субстанции на отдельные категории:

• «S» — используется в силовых агрегатах, работающих на бензине;
• «C» — смазка для дизелей.

Масла, применяющиеся в обоих видах силовых установок, обозначаются через дробь — S/N.

Машинные смазки, согласно классификации API, делятся на классы:

• SN;
• SM;
• SL;
• SJ;
• SH;

Автосмазки класса SN применяются для замены более ранних маркировок.

Классификация моторных масел по API

ГОСТ

Классификация автосмазок согласно ГОСТ была отредактирована в 2015 с учетом требований защиты экологии и разделена на группы по области использования.

Обозначается следующими буквенными и цифровыми значениями:

1. А — масляные субстанции, применяемые в нефорсированных дизельных и бензиновых моторах.
2. Б1 — масла, используемые в малофорсированных бензиновых силовых установках, эксплуатируемых в условиях, когда могут образовываться высокотемпературные отложения.
3. Б2 — смазочная жидкость, применяемая в малофорсированных дизельных моторах.
4. В1 — субстанция, используемая в среднефорсированных моторах, работающих на бензине в условиях, благоприятствующих образованию отложений любых видов и окислению смазочных субстанций.
5. В2 — масла для дизельных движков.
6. Г1/Г2 — смазочные жидкости, применяемые в высокофорсированных силовых агрегатах, работающих на обоих видах топлива в условиях, когда происходит окисление масляной жидкости.
7. Д1/Д2 — масла для дизельных и бензиновых агрегатов, работающих в более тяжелых условиях, чем установки предыдущей группы.
8. Е1/Е2 — субстанции, используемые в высокооборотистых моторах, работающих в условиях еще тяжелее, чем установки группы Д1 и Д2.

Расшифровка маркировки по ГОСТу

Виды систем впрыска дизельных ДВС

На современных дизельных двигателях применяются такие системы впрыска, как система насос-форсунки, система Сommon Rail, система с рядным или распределительным ТНВД (топливным насосом высокого давления).

ТНВД является центральным элементом любой топливной системы дизельного двигателя.

В дизелях подача горючей смеси может осуществляться как в предварительную камеру, так и напрямую в камеру сгорания (непосредственный впрыск).

На сегодняшний день предпочтение отдается системе непосредственного впрыска, которую отличает повышенный уровень шума и менее плавная работа двигателя, по сравнению с впрыском в предварительную камеру, но при этом обеспечивается гораздо более важный показатель – экономичность.

Система впрыска насос-форсунки

Подобная система применяется для подачи и впрыска топливной смеси под высоким давлением центральным устройством – насос-форсунками.

По названию можно догадаться, что ключевой особенностью данной системы является то, что в единственном устройстве (насос-форсунке) объединены сразу две функции: создание давления и впрыск.

Конструктивным недостатком данной системы является то, что насос оснащен приводом постоянного типа от распредвала двигателя (не отключаемый), который приводит к быстрому износу конструкции. Из-за этого производители все чаще делают выбор в пользу системы впрыска Сommon Rail.

Система впрыска Сommon Rail (аккумуляторный впрыск)

Это более совершенная система подачи ТС для большинства дизельных двигателей. Ее название пошло от основного конструктивного элемента – топливной рампы, общей для всех форсунок. Сommon Rail в переводе с английского как раз и означает – общая рампа.

В такой системе топливо подается к топливным форсункам от рампы, которую еще называют аккумулятором высокого давления, из-за чего у системы появилось и второе название – аккумуляторная система впрыска.

В системе Сommon Rail предусмотрено проведение трех этапов впрыска – предварительного, основного и дополнительного. Это позволяет уменьшить шум и вибрации двигателя, сделать более эффективными процесс самовоспламенения топлива, уменьшить количество вредных выбросов в атмосферу.

Для управления системами впрыска на дизелях предусмотрено наличие механических и электронных устройств. Системы на механике позволяют контролировать рабочее давление, объем и момент впрыска топлива. Электронные системы предусматривают более эффективное управление дизельными ДВС в целом.

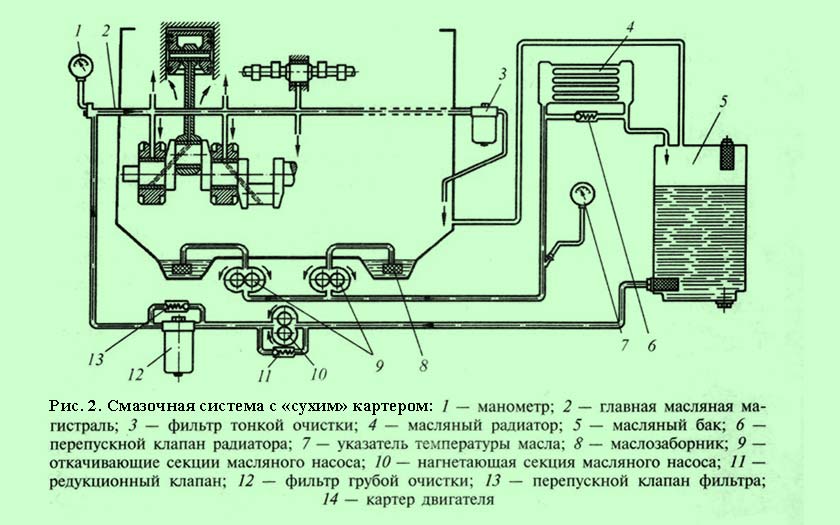

Работа смазочной системы

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль.
Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов.
В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно.
При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр.
Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

• неполнопроточного (параллельного) фильтра тонкой очистки масла;
• смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор.
К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Устройство и принцип работы инжекторной системы впрыска

Второе название систем впрыска бензиновых моторов – инжекторная. Основная ее особенность заключается в точной дозировке топлива. Достигается это путем использования в конструкции форсунок. Устройство инжекторного впрыска двигателя включает в себя две составляющие – исполнительную и управляющую.

В задачу исполнительной части входит подача бензина и его распыление. Она включает в себя не так уж и много составных элементов:

1. Бак.
2. Насос (электрический).
3. Фильтрующий элемент (тонкой очистки).
4. Топливопроводы.
5. Рампа.
6. Форсунки.

Но это только основные компоненты. Исполнительная составляющая может в себя включать еще ряд дополнительных узлов и деталей – регулятор давления, систему слива излишков бензина, адсорбер.

В задачу указанных элементов входит подготовка топлива и обеспечение его поступления к форсункам, которыми и осуществляется их впрыскивание.

Принцип работы исполнительной составляющей прост. При повороте ключа зажигания (на некоторых моделях – при открытии водительской двери) включается электрический насос, который качает бензин и заполняет им остальные элементы. Топливо проходит очистку и по топливопроводам поступает в рампу, которая соединяет собой форсунки. За счет насоса топливо во всей системе находится под давлением. Но его значение ниже, чем на дизелях.

Открытие форсунок осуществляется за счет электрических импульсов, подаваемых с управляющей части. Эта составляющая системы впрыска топлива состоит из блока управления и целого комплекта следящих устройств – датчиков.

Эти датчики отслеживают показатели и параметры работы – скорость вращения коленчатого вала, количества подаваемого воздуха, температуры ОЖ, положения дросселя. Показания поступают на блок управления (ЭБУ). Он эту информацию сравнивает с данными, занесенными в память, на основе чего определяется длина электрических импульсов, подаваемых на форсунки.

Электроника, используемая в управляющей части системы впрыска топлива, нужна, чтобы высчитать время, на которое должна открыться форсунка при том или ином режиме работы силового агрегата.

Виды инжекторов

Но отметим, что это общая конструкция системы подачи бензинового мотора. Но инжекторов разработано несколько, и каждая из них обладает своими конструктивными и рабочими особенностями.

На автомобилях применяются системы впрыска двигателя:

• центрального;
• распределенного;
• непосредственного.

Центральный впрыск считается первым инжектором. Его особенность заключается в использовании только одной форсунки, которая впрыскивала бензин во впускной коллектор одновременно для всех цилиндров. Изначально он был механическим и никакой электроники в конструкции не использовалось. Если рассмотреть устройство механического инжектора, то она схожа с карбюраторной системой, с единственной разницей, что вместо карбюратора использовалась форсунка с механическим приводом. Со временем центральную подачу сделали электронной.

Сейчас этот тип не используется из-за ряда недостатков, основной из которых — неравномерность распределения топлива по цилиндрам.

Распределенный впрыск на данный момент является самой распространенной системой. Конструкция этого типа инжектора расписана выше. Ее особенность заключается в том, что топливо для каждого цилиндра подает своя форсунка.

В конструкции этого вида форсунки устанавливаются во впускном коллекторе и располагаются рядом с ГБЦ. Распределение топлива по цилиндрам дает возможность обеспечить точную дозировку бензина.

Непосредственный впрыск сейчас является самым совершенным типом подачи бензина. В предыдущих двух типах бензин подавался в проходящий поток воздуха, и смесеобразование начинало осуществляться еще во впускном коллекторе. Этот же инжектора по конструкции копирует дизельную систему впрыска.

В инжекторе с непосредственной подачей распылители форсунок располагаются в камере сгорания. В результате компоненты топливовоздушной смеси здесь запускаются в цилиндры по отдельности, и уже в самой камере они смешиваются.

Особенность работы этого инжектора заключается в том, что для впрыскивания бензина требуется высокие показатели давления топлива. И его создание обеспечивает еще один узел, добавленный в устройство исполнительной части – насос высокого давления.

Устройство системы питания инжекторного двигателя

Рис.1. Схема подачи топлива двигателя с системой впрыска топлива

1 – форсунки; 2 – пробка штуцера для контроля давления топлива;3 – рампа форсунок; 4 – кронштейн крепления топливных трубок;5 – регулятор давления топлива; 6 – адсорбер с электромагнитным клапаном; 7 – шланг для отсоса паров бензина из адсорбера;8 – дроссельный узел; 9 – двухходовой клапан;10 – гравитационный клапан; 11 – предохранительный клапан;12 – сепаратор; 13 – шланг сепаратора; 14 – пробка топливного бака; 15 – наливная труба; 16 – шланг наливной трубы; 17 – топливный фильтр; 18 – топливный бак; 19 – электробензонасос; 20 – сливной топливопровод; 21 – подающий топливопровод.

Топливо подается из бака, установленного под днищем в районе задних сидений. Топливный бак ваз 2111 – стальной, состоит из двух сваренных между собой штампованных половин. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична. Бензонасос – электрический, погружной, роторный, двухступенчатый, установлен в топливном баке. Развиваемое давление — не менее 3 бар (3 атм).

Методика регулировки схождения лыж

• проверьте, чтобы руль располагался прямо
• ослабьте контргайки 15 обеих рулевых тяг 20, 27
• вращением рулевых тяг добейтесь, чтобы при положении лыж «прямо-вперед» расстояние А в передней части лыж было больше, чем расстояние В в задней части лыж на 10 мм (А – В=10 мм)
• затяните контргайки рулевых тяг.

Замучила Тайга, только КПП разблокировал, теперь стала работать то на 1 то на 2х цилиндрах, т.е. на холостых вообще не работает нормально, а на ходу едет то на 1 цилиндре, то на двух и так по циклу, то 1 то 2, при одинаково нажатой ручке газа, ТАЙГА500 1 карб. С моим то же самое было, на веревке домой приехал. Помогли с сайта люди знающие. Датчик хола заменил и порядок.

Почему масло расходуется и может ли уровень вообще не снижаться

Среди многих автолюбителей бытует мнение, что моторное масло не должно вообще расходоваться. Нередко они считают, что снижение его уровня происходит только при возникновении серьезных проблем – таких как нарушение герметичности соединений из-за выхода из строя прокладок, пробой картера двигателя.

Чтобы понять суть вопроса, нужно знать принцип работы силового агрегата. Масло создает защитную пленку на трущихся поверхностях внутри цилиндра.

С другой стороны, в процессе эксплуатации некоторых авто между процедурами замены уровень смазочных материалов не уменьшается. Это вызвано тем, что зачастую масло разжижается из-за попадания в него конденсата, топлива, компонентов картерных газов.

Вместо сгоревшего масла нередко добавляются углеводородные соединения, поэтому на щупе проявляется нормальный его уровень. На этом фоне возникают невидимые проблемы внутри двигателя.

Среди автомобилистов широкое распространение получили два понятия: расход и потеря масла:

1. Первое из них обозначает количество смазки, которая попала внутрь камеры сгорания, улетучилась или превратилась в кокс.
2. Второе понятие характеризует все утечки, которые происходят в процессе эксплуатации авто.

Для современных силовых агрегатов можно считать нормой небольшой расход моторного масла.

Каждый завод-изготовитель определяет свой допустимый расход. Ориентировочно для грузовых машин он составляет 1-3 литра на 1000 километров пробега. Для легковых авто – это 0,5-1,5 л/1000 км в зависимости от объема двигателя.

Увеличение расхода может происходить из-за следующих технических проблем:

• износа или повреждения маслосъемных, компрессионных колец;
• изношенности уплотнений стержней клапанов;
• неисправных топливных форсунок, которые при запуске холодного мотора смывают смазку;
• повреждений маслосъемных колпачков.

Мастера утверждают, что повышенный расход моторного масла напрямую зависит от условий эксплуатации, технических неисправностей конкретного силового агрегата (на эти моменты нужно обращать максимум внимания).
