Скутер Kymco Super Fancy — обзор электрооборудования в виде схемы

Схема электроскутера

Для того, чтобы гарантировать своему электроскутеру длительный срок использования и иметь уверенность в безопасности электротранспорта, важно регулярно проводить его осмотр, особенно если вы определенное время не использовали его. На рынке сегодня приличный выбор электроскутеров, все технические работы проводятся по одинаковому принципу

Речь идет о проверке амортизаторов на наличие деформаций и повреждений, проверке эффективности тормозной системы, контроле давления шин и их состояния. Также периодически может понадобиться замена предохранителей и масла в коробке передач электродвигателя.

Большинство электрических скутеров китайского производства конструкцией похожи между собой, поэтому схемы электропроводки у них приблизительно идентичны. Основными элементами схемы электроскутера являются аккумуляторы, контроллер, редуктор и электромотор (обычно в заднем колесе). Возможно использование двух вариантов электропривода – цепного и привода с мотор-колесом.

К каждому электроскутеру при покупке прилагается руководство для пользователей, с перечнем возможных поломок и путей их устранения, перечислением деталей и узлов, а также электрическая схема. Данная информация чрезвычайно полезна не только профессионалам при выполнении сложного ремонта, но и технически грамотным владельцам электроскутеров.

Замок зажигания

Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.

Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.

В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.

Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.

Схема проводки мопеда дельта китай

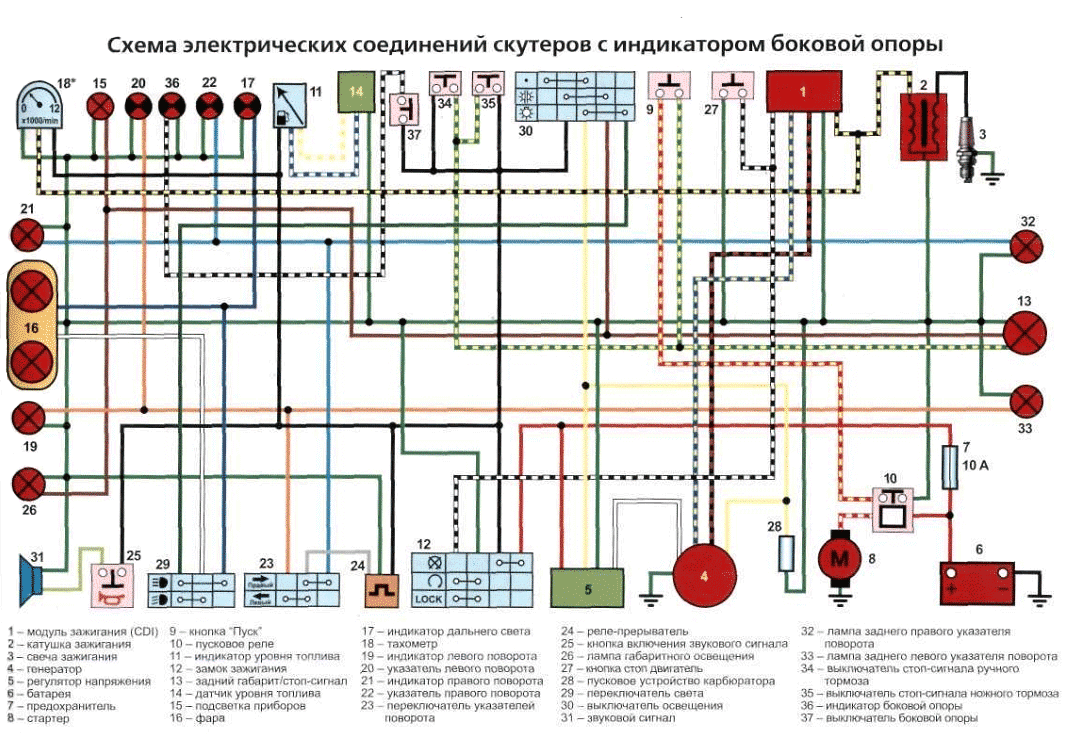

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

Соединение всех цепей воедино осуществляется при помощи проводки.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Схемы электроскутеров

Приведенная ниже схема очень удобна для чтения благодаря цветному выделению соединительных проводников. За счет этого схема проста и понятна. Общий провод здесь выделяется зеленым цветом.

Еще одна подробная и доступная для чтения схема для электроскутера производства Китая, в цвете.

Для примера предлагаем еще одну схему, для корейского электроскутера Daelim.

Надеемся, приведенные схемы будут полезны и помогут каждому пользователю при обнаружении неполадок и для понимания устройства вашего электротранспорта.

Предлагаем другой свежий материал — о правах на электроскутер.

10 комментариев к « Электрическая схема китайского скутера — скачать бесплатно »

Добрый день, извините если не по теме, но не нашел ни чего подходящего в какую тему написать. Вопрос такой сегодня резко затормозил и обнаружил что перестал работать спидометр, в чем может быть причина? И ещё можно ли на скутер поставить ксенон? Скутер racer taurus

1alexiss1, по спидометру: открути тросик привода от самого спидометра и покрути переднее колесо, внутренний трос при этом должен вращаться. Если вращения нет, значит что-то с приводом, надо снимать переднее колесо и смотреть что к чему. Если тросик вращается значит проблема в спидометре. На счет ксенона: ксенон можно установить на любой скутер, да хоть на КАМАЗ-без разницы. Главное внимательно изучить параметры конкретного блока розжига: какой ток он потребляет имеет ли он пыле-влагу защиту, вибростойкость конкретного блока тоже надо учитывать, то есть посмотреть подойдет конкретная модель блока к вашему скутеру или нет. Как бы вот так.

Собственно по поводу ксенона, я вот щас жду когда у китаез поступит на склад ксенон, и хочу создать статью об установке ксенона на скутер, коль есть такой интерес у владельцев данной техники. Кстати, я буду ориентироваться на установку ксенона без всяких доработок и переделок генератора.. В интернете есть конечно статьи на эту тему, но там речь идет о снятии и переделке генератора, и ко всему этоу нужно еще потратить Н-ное количество денег, для покупки шунтирующего регулятора напряжения. Новичек, я думаю что, не сможет выполнить такой крапотливой работы.

Евгений, статья по установке ксенона на скутер будет несомненно очень полезна и интересна для читателей. Так что будем ждать с нетерпением. На счет переделки генератора: если есть возможность, то поделитесь ссылками, хотелось бы ознакомится.

Dobrij denj,nuzen vaw sovet.U menja malaguti ciak 125cc 2006god,kogda zavodil so startera,neskoljko raz sliwal zvuk,kak budto karatilo gdeto,polez razbiratj smotretj nenawel,stal probovatj zavoditj starter krutit no nezavoditsa,vikrutil sve4u mokraja,proveril iskri netu.Vse predohraniteli celie,provoda nacal prozvanivatj i t.d vplotj do Zamka zaziganija vse ok.Nacal testerom proverjatj naprjazenie v konce kogda krutiw starterom,v 1sekundu kogda tolko nacinaew krutitj pojavljaetsja i srazu ze propadaet,pitalsa najti sxemu zaziganija.negde i necego!!ewe pocemuto 2provoda idut cerez korobku s ograni4iteljem skorosti,i odin provod cerez pol motorolera k gudku(dlja cego?) signalizacii netu,imobilajzera toze vrode… vse golovu lomajut.Estj podozrenie cto generat0r??

Можете подсказать сайт по продаже запчастей на скутер MOTOLIFE CY50T -7 B (SPOTY) 4 -х тактный?Что то ничего найти не могу в инете.

А у меня вот такой вопрос,я вообще не шарю в электрике,но вот на цветной схеме реле напряжения 4-ре провода,а у меня 5-ть черного нет,у меня 150 куб. китаец пионер адмирал,жопа какая-то с электрикой прозвонил все норм вроде а на жолтом проводе походу короткое замыкание,там такая кипа проводов что мне делать снимать всю проводку?

Hej. Strona co jakiś czas nie działa, dlaczego ?

По воротники на ВКЛ, двигателе не работают, выключить двиг. Все нормально? Учем дело?

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

  1. Зеленый провод – общий.
  2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
  3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.
