Снегоход на камерах своими руками

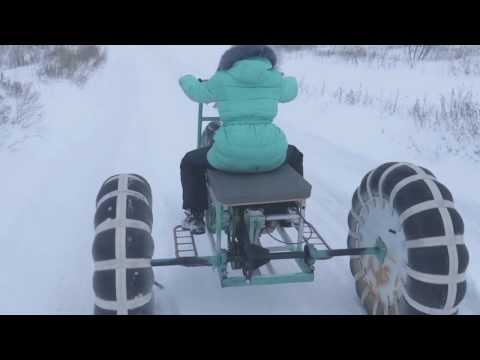

Снегоход с двигателем от мотоблока на камерах

Мотоблок практически не придется переделывать, если модернизировать родные колеса. Потребуются спущенные камеры от грузовика. Их по пять штук натягивают на каждое колесо, фиксируют цепями. Камеры накачивают. За счет фиксации цепями их форма становится наподобие ромашки с сегментами в виде эллипса. Новые колеса хорошо пройдут по глубокому снегу.

Еще один колесный снегоход из мотоблока можно соорудить, надев на камеры вместо цепей стальные обручи. Снаружи их оснащают траками. Перемычки приваривают из металлических пластин. Высота трака около 2-3 см. После накачивания камер металлические обручи надежно зафиксируются на колесах.

ЛЕТОМ – МОТОЦИКЛ, ЗИМОЙ – СНЕГОХОД

Валы передних и задних опорных барабанов гусеницы выточены из стального прутка d 25 мм. На концах каждого проточены шейки под подшипник № 204, а в средней части приварены звездочки (Z=17) цепной передачи и фланцы опорных барабанов. Так как ведущим является только передний вал, звездочка заднего не используется, зато валы получаются полностью взаимозаменяемыми, что может пригодиться при выходе из строя звездочки.

Корпуса подшипников этих валов выточены из стальных заготовок. В них, помимо гнезда под подшипник, выполнены осевые отверстия для крепления к пластинам рамы и радиальное отверстие (по месту) — под длинную шпильку, используемую как шток натяжного устройства гусеницы.

Р и с. 3. Устройство гусеничного движителя:

1 — узел крепления движителя к мотоциклу, 2 — ведущая звездочка (Z=42) со ступицей, 3 — рама, 4 — гусеница, 5 — диск ведомого вала, 6 — опорный каток, 7 — звездочка ведущего вала, 8 — балансир, 9 — шток натяжного устройства, 10 — упор натяжного устройства, 11 — вал, 12 — звездочка привода (Z=17), 13 — опорный барабан, 14 — крышка подшипника, 15 — подшипник № 204, 16 — корпус подшипника.

Крышки корпусов имеют проточку для установки уплотнительной манжеты и крепятся к корпусу болтами М5.

Опорные барабаны гусеницы выточены из дюралюминиевых заготовок и собираются из двух половин на шести болтах Мб. При сборне между ними зажимаются вырезанные из толстого резинового листа ведущие звездочки — на переднем валу и цилиндрические катки — на заднем. Зубья ведущих звездочек передают усилие гусенице, зацепляясь за грунтозацепы через зазор между лентами гусеницы. А сами барабаны катятся по внутренней стороне гусеницы. Полукруглые канавки на их наружной поверхности сделаны для того, чтобы головки винтов, которыми грунтозацепы крепятся к ленте, не мешали работе.

Гусеница состоит из четырех полос шириной 56 мм, вырезанных из транспортерной ленты и соединенных вместе общими грунтозацепами — стальными П-образными профилями, согнутыми из полос толщиной 2 мм.

Передний вал гусеницы приводится во Еращение цепной передачей от ведущей звездочки (Z = 42), установленной на месте колеса. Собственно звездочка заимствована от мотоцикла ИЖ-10. Она крепится шестью болтами М6 к дообработанной, как показано на чертеже, колесной ступице. Монтируется эта деталь на заднюю вилку аналогично заднему колесу с добавлением простой распорной втулки.

Промежуточными опорами гусеничного движителя являются балансиры — установленные на общей оси четыре двуплечих рычага с закрепленными на концах осями катков.

Не найдя подходящих по размеру и прочности колес для балансира, сделал их сам. С помощью несложного штампа выдавил из круглых стальных пластин половинки дисков колес, выточил бронзовые ступицы — подшипники скольжения и пресс-форму для шин катков. Соединив полудиски шестью болтами, получил прочное колесо, легко ремонтируемое в случае износа.

Снегоходы из мотоблока на колесах

Рассмотрим, как изготавливают снегоходы из мотоблока на колесах. Колеса для самодельного снегохода должны быть подобраны мощные, так как это обеспечивает собственную безопасность и легкое управление. Могут быть использованы камеры от Урала или КамАза.

Есть несколько способов собственноручного создания колес, которые предполагают металлическую основу со встроенной внутрь камерой. Главным условием при создании вездехода на колесах является оснащенность 3 или 4 колесами.

При установке колес для данного снегохода подбираются шины низкого давления или камеры от больших автомобилей. Их надевают на стандартные диски и закрепляют цепями. Двигатель мотоблока потребляет мало горючего, поэтому высокая автономность снегохода собственного производства позволит передвигаться на длинные расстояния.

Преимущество гусеничного снегохода. В зимнее время мотоблоки на гусеничном ходу намного предпочтительнее. Большая площадь покрытия способствует правильному распределению нагрузки и оказанию давления на грунт. Гусеничная приставка никогда не застрянет в снегу или ином неустойчивом покрытии, чего не скажешь о колесах.

Выясним, во сколько обходятся самодельные снегоходы из мотоблока. Если сравнить готовый снегоход с самодельным, то разница в цене получится значительная. Самодельный обойдется в 5 раз дешевле. А если у вас в наличии будут некоторые детали, то и того меньше. Что касается надежности машины, то при собственноручном изготовлении к выбору деталей мастер подходит основательно, подбирая самые надежные детали. В результате выходит мощная, везде проходимая конструкция.

Рассмотрим отзывы фермеров и огородников. Люди считают, что создать снегоход из мотоблока своими силами целесообразно, хотя бы потому, что самая примитивная готовая машина стоит в пределах от 3,5 до 5 тыс. долларов. Цена лучших моделей начинается от 10 тыс. долларов. Даже приобретая новые детали для сборки снегохода, машина обходится в несколько раз дешевле. На форумах можно встретить много положительных отзывов людей, рассказывающих о своих незабываемых ощущениях от катания на снегоходах, собранных своими руками. Они с удовольствием делятся своим опытом и знаниями с новичками, желающими сконструировать подобную машину.

Снегоход с двигателем от мотоблока:еще вариант

Надёжный и достаточно мощный снегоход получиться с двигателем от моноблока. К сборке сооружения отлично подойдёт мотоблок «Нева» с японским двигателем.

В большинстве случаев мотоблоки состоят из 4-тактных одноцилиндровых бензиновых двигателей с воздушным охлаждением, но 2-тактные двигатели тоже востребованы, поскольку имеют небольшую массу, не сложную конструкцию, высокую ремонтопригодность, ручной запуск и т.д.

Интересно! Самодельный измельчитель травы и веток из стиральной машины, тут!

70 километров в час — такую скорость можно «выжать» из обычного мотоблока, правда, только в том случае, если к его сборке подойти профессионально.

Из мотоблока можно сделать снегоход, словно гоночный автомобиль, преодолевающий снежные заторы.

На таком агрегате можно не только землю пахать, но и ездить в лес за дровами, на охоту, рыбалку или просто кататься с ветерком. Для жителей долгих зим снегоход будет незаменимым транспортным средством.

Топлива расходуется не много, примерно 2 литра в час.

В большинстве случаем снегоходы изготавливают по схеме «2 лыжи впереди и 1 гусеница сзади». Такая конструкция оптимально устойчивая.

Уникальность снегохода состоит в его возможности проехать в тех местах, где обычные машины только мечтают это сделать.

Шины низкого давления своими руками

Шины данного типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет делать транспортное средство проходимым по любому бездорожью. В зависимости от особенностей конструкции, такие шины делятся на следующие типы:

Арочные. Отличаются повышенными размерами в сравнении со стандартным колесом по ширине в 5 раз, и имеют толщину до 700 мм. Давление в них как в обычном мяче – 0,05 Мпа. Устанавливаются исключительно на ведущий привод.
Широкопрофильные. Отличаются овальной конструкцией и давлением ниже стандартного до 2х раз. Чаще используются в грузоподъемном транспорте.
Тороидные. Изготавливаются в камерном и бескамерном варианте, отличаются высокой популярностью среди автолюбителей.
Пневмокатковые, имеющие грунтозацепы для улучшения характеристик проходимости, и ребра повышения жесткости, придающие всей конструкции устойчивость и прочность.

Стоимость шин низкого давления, изготовленных в заводских условиях, может оказаться многим автолюбителям не по карману. Но для собственного вездехода самостоятельно сделать такое колесо вполне возможно. Работы выполняются в следующем порядке:

1. Выбор исходного материала, к примеру, шины сельскохозяйственной или авиационной техники, а также других видов транспорта промышленного назначения.

2. Протектор очищают, моют и сушат, после чего прорисовывают нужные узоры, чтобы создать собственный рисунок, а также удалить лишнюю проволоку и резину.

3. Для удаления излишков проволоки, внутренняя часть колеса подрезается и производится удаление корда при помощи лебедки.

4. Лишнюю резину также удаляют лебедкой, сделав надрезы по окружности, и закрепив их клещами к тросу, аккуратно оттягивая и подрезая при помощи ножа.

5. После удаления слоя протектора, поверхность зачищают наждачной бумагой.

6. Сборка диска. Для этого используют стандартный, разрезанный напополам диск, или сваренный из пластин и труб, после чего тщательно отшлифованный, чтобы исключить повреждение камеры.

7. Шина натягивается на диск и закрепляется ремнями или пожарным шлангом, после чего накачивается. Колесо готово.

Какой выбрать тип протектора для вездехода?

Для подбора нужного вида протектора для вездехода с шинами низкого давления, нужно учитывать следующие факторы:

Протектор должен обладать способностью самоочистки. Данное свойство особенно актуально для использования вездехода в суровых и заболоченных местах.
При использовании вездехода на торфяниках, шины выбирают с невысоким и неглубоким рельефом, иначе при разрыве их верхнего слоя, сцепление окажется недостаточным для полноценного передвижения.
При использовании в заснеженных районах и на песчаниках шины выбирают с редким рисунком.

Преимущества самодельного снегохода из мотоблока

Внешне самодельная машина менее привлекательная, по сравнению с аналогом заводского изготовления. Однако можно найти много положительных сторон. Одним из плюсов является тот факт, что снегоход делают под себя. То есть, хозяин четко знает, чего он хочет: перевозить грузы, ездить на рыбалку, в лес, заниматься другими делами.

Из других плюсов можно выделить следующие моменты:

Покупать в хозяйство мотоблок и снегоход дорого. Для хранения двух машин понадобится место, причем каждая из них будет простаивать в не сезон. Дешевле обзавестись одним мотоблоком. Использовать его зимой вместо снегохода, а летом по прямому назначению.
Самодельная конструкция не потребует больших затрат. Многие запчасти подойдут б/у от легкового автомобиля. На металлоломе можно дешево купить обрезки труб, швеллера и другого металла.
Снегоход можно использовать даже летом. Гусеничная машина имеет хорошую проходимость по грязи.

Самоделка является большим плюсом для умельцев, привыкших все делать собственноручно. Человек, проявляющий к технике интерес, постоянно усовершенствует ее, придумывает новые приспособления.

Материалы для изготовления:

Детский снегокат.
Триммер (автор использовал Parther t281).
Насадка-рыхлитель с редуктором.
Колеса от садовой тачки — 2 шт.
Цепь.
Ножка от офисного стула.
Ручка от руля велосипеда на тормоза.

Весь процесс изготовления представлен на фото.

Первым делом разбираем насадку-рыхлитель.

Крепление от грунтозацепов нужно закрепить на дисках колёс.

Получился редуктор с парой колёс.

Чтобы колёса не буксовали по снегу, одеваем цепи.

Укорачиваем штангу триммера и приводной трос.

Крепление для редуктора делаем из ножки стула. К раме крепим с помощью вот такого крепления.

Лыжи можно усилить алюминиевым уголком.

Ручка газа, сделана из велосипедной ручки тормоза.

Вот такой получился снегокат с мотором от триммера, отличное развлечение для детей.

Конструкция разборная, легко помещается в багажник автомобиля.

Видео автора самоделки с испытаниями самодельного снегоката, прилагается.

Зимой передвижение затрудняется, потому нужен универсальный транспорт для езды по сугробам. Используя подручные средства, можно приступить к конструированию снегохода. При грамотном подходе самодельный снегокат станет незаменимым помощником зимой.

Начать сборку конструкции можно после разработки чертежей. От их точности зависит надёжность будущего транспортного средства.

Изготовить снегоход можно, взяв за основу одну из бензопил:

Дружба. Выполняет роль силовой установки. Получится несложное устройство без лишних деталей. Такой транспорт будет иметь достаточно большую массу при незначительно мощности, также отсутствуют кожухи безопасности. Двигатель пилы имеет мощность 1 кВт, работает на бензине. Вес инструмента 12 килограмм;
Урал. Более надёжный вариант с большей мощностью и меньшим весом. Инструмент экологичный, работает даже при минусовых температурах. Двухтактный двигатель пилы с мощностью 3,6 кВт. Масса инструмента 11,7 килограмм;
Штиль. Преимущество данной пилы в экологической чистоте и низком уровне издаваемого шума.

Определившись с бензопилой, можно взяться за конструирование снегоходной машины.

Конструкция состоит из таких деталей:

Руля;
Бачка под топливо;
Силовой установки бензоинструмента;
Втулки стойки рулевой лыжи (две трубы с диаметром 30 см);
Управляющей лыжи;
Гусеничного зубчатого колеса;
Гусеничного полотна;
Опорной основы;
Опорного катка;
Подкоса спинки-ограничителя;
Натяжителя гусеничного полотна;
Зубчатого колеса натяжения гусеничной ленты;
Подшипника;
Багажника;
Водительского места;
1-й части цепной передачи;
2-й части цепной передачи;
Держателя спинки водительского места;
Ведомой звёздочки 1-й передачи;
Ведущей звёздочки 2-й передачи;
Звёздочки под 2-ю ступень цепной передачи;
Звёздочки под 1-ю ступень цепной передачи;
Рычага поворотного кулака;
Тягового рулевой рейки;
Сошки с рулевым валом;
Балки переднего моста;
Вала крепления гусеницы;
Оси натяжения гусеничной ленты.

Алгоритм выполнения деталей

Существует несколько проверенных способов изготовления гусеницы своими руками. Они зарекомендовали себя, как наиболее надежные.

Применение транспортной ленты

Считается одним из самых простых методов. Помимо транспортной ленты, потребуется втулковая роликовая цепь. Простота в этом случае заключается в том, что для изготовления не требуется большого количества вспомогательных материалов и инструментов. Для продления срока эксплуатации транспортной ленты в устройстве, надо обвести его по краям леской

При этом важно обеспечить шаг в 10 мм. Чтобы соединить ленты необходимо в этом случае кольцо, надо прошить его по торцам либо использовать шарниры

Особое внимание уделяют толщине транспортной ленты. От этого непосредственно зависит уровень нагрузки на агрегат

Оптимальным будет подбор ленты толщиной 7 мм как минимум

Помимо прочего, придется позаботиться и о дополнительном колесе с каждой из сторон

Оптимальным будет подбор ленты толщиной 7 мм как минимум. Помимо прочего, придется позаботиться и о дополнительном колесе с каждой из сторон

Можно снять его со старого автомобиля, но при этом важно, чтобы диаметр его совпадал с аналогичным параметром у колеса на мотоблоке

Использование автопокрышки

Для мотоблока нередко берут гусеницы из автопокрышек. Народные умельцы утверждают, что конструкция имеет высокую надежность, когда в неё включён указанный элемент. Чтобы полученный мотоблок был практичным, обязательно надо позаботиться о качестве автомобильных покрышек. Они должны иметь правильный рисунок протектора. В этом отношении предпочтительнее покрышки от крупногабаритных автомобилей и тракторов. Рисунок протектора имеет ключевое значение, так как выполняет роль грунтозацепа.

Процесс изготовления можно условно разделить на несколько этапов. Вот они:

После обнаружения подходящих покрышек вырезают из них дорожку для гусениц. Это трудоемкая работа, которая потребует много времени.
Используют для вырезания хорошо заточенный нож. Лучше взять тот, который используют сапожники. Время от времени его надо смачивать в мыльном растворе. Так резина будет лучше поддаваться резке.
Срезают с покрышек обе боковины. Чтобы упростить процесс, можно использовать для этого электролобзик с мелкими зубцами. Убирают лишние фрагменты внутри покрышки, если есть необходимость. Если дорожка получилась слишком твердое внутри, данную манипуляцию можно повторить.

Благодаря этому удается улучшить показатели надежности гусениц, что особенно важно в условиях больших нагрузок. И всё же такие гусеницы получаются довольно ограниченной длины

Она соответствует аналогичному параметру у автомобильной покрышки

Она соответствует аналогичному параметру у автомобильной покрышки.

Из цепей и ремней

Вездеходы на гусеницах часто изготавливают с применением обычных ремней с клиновидным профилем. Соединяются они промеж собой посредством грунтозацепов. Ремни прикрепляют винтами или заклепками.

Дополнительным способом является использование одинаковых по размеру цепей. Этот материал часто обнаруживается в большом количестве в гараже у дачников. Процесс изготовления сводится к следующим моментам:

Берут 2 одинаковые по размеру цепи. Последние звенья разрывают, после чего объединяют их в замкнутое кольцо. Пережимают звенья и заваривают их.
Грунтозацепами соединяют цепи между собой и обеспечивают надежное крепление. Эти приспособления можно сделать из простых стальных пластин подходящей толщины. Их соединяют посредством болтов.

Если нет желания изготавливать гусеницы самостоятельно, можно взять такие изделия от старой техники. Например, хорошую эффективность демонстрирует мотоблок на гусеницах от Бурана. Есть смысл использовать именно старые детали, так как новые бурановские гусеницы стоят довольно дорого.

https://youtube.com/watch?v=TRCcf646ahQ

Квадроцикл из мотоблока: переделка в 4 шага

Квадроцикл – транспортное средство на четырех колесах, отличающееся хорошей проходимостью, маневренностью и повышенной безопасностью. Нередко конструкторы сравнивают его с 4-колесным мотоциклом.

Самодельные квадроциклы чаще всего воссоздают на основе мощных агрегатов типа «Нева». Пошагово это процесс выглядит так:

модификация колесной части. Ввиду того, что мотоблочные движители конструктивно находятся под корпусом, в квадроцикле их нужно развести на равное расстояние от кузова. Для этого лучше всего воспользоваться заводскими адаптерами;
переделка рамы – ее следует усилить. По возможности берется готовая от старого мотоцикла. Она будет крепче самодельной и не создаст в будущем квадрациклу проблем;
монтаж дисков – для квадроцикла подойдут низкопрофильные диски. Для сглаживания трения между резиной и ободом устанавливают тканевые прокладки;
инсталляция шин на квадроцикл – традиционно используют камеры от грузовиков. Можно воспользоваться так же колеса малого давления, достоинства которых будут рассмотрены дальше. Несомненным бонусом для квадроцикла станет то, что он не будет нуждаться в амортизаторах.

После нехитрых манипуляций квадроцикл можно испытывать на проселочной трассе.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

Из транспортной ленты толщиной 3 мм.
Из автомобильной покрышки.
Из клиновых ремней.
Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

От края ленты 15−20 мм.
Между болтами на траках 100−120 мм.
Между болтами при кольцевании 25−30 мм.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Изготовление снегохода своими руками
