Трапы для снегохода своими руками

Эстакада или смотровая яма?

Смотровые ямы уже давно получили всеобщее признание, поэтому подходя к строительству гаража со всей серьезностью, многие автомобилисты не забывают про эту деталь. Но проблема не в невнимательности строителей, а ,наоборот, в ответственности. Дело в том, что не на каждом участке грунт позволяет сделать углубление под смотровую яму. Например, если грунтовые воды проходят высоко, то вместо ямы для ремонта автомобиля, вы рискуете получить бассейн с ледяной водой.

Конечно, если сделать качественную гидроизоляцию, даже при высоком залегании грунтовых вод, вы сможете себя обезопасить, но вероятность прорыва все равно останется. Как раз в таких случаях, когда по ряду причин смотровую яму сделать невозможно, на помощь приходит эстакада.

Эстакада – это помост для автомобиля, который позволяет без труда производить техосмотр или ремонт под днищем транспортного средства.

Сравнительно со смотровой ямой, эстакада имеет множество преимуществ:

  • большая площадь для работы;
  • на рабочую поверхность попадает больше естественного света и проще установить дополнительное освещение;
  • условия более комфортные;
  • не так сыро как в смотровой яме.

Вопрос стоимости

Назвать точную сумму, в которую может обойтись сборка самодельного автоприцепа, предназначенного для транспортировки снегоходов, очень сложно.

Всё зависит от того, какие комплектующие у вас есть, что предстоит покупать и какого качества будут те или иные составляющие.

Обычно считают, что самостоятельная сборка позволяет сэкономить в 2 раза по сравнению с покупкой заводского прицепа. Но это условно, поскольку иногда, учитывая все расходы, затраты на самоделку может превзойти стоимость аналогичного заводского прицепа.

Помимо расходов на комплектующие, запчасти, элементы подвески, придётся потратить деньги на сертификацию, прохождение лабораторных испытаний и пр.

Для примера: бюджетные прицепы от проверенных компаний стоят от 35-40 тысяч рублей. Но лучше сразу смотреть на модели стоимостью от 50-60 тысяч рублей. Есть модели с ценником 300-500 тысяч. А теперь думайте, покупать или делать своими руками.

Источник

Основные виды автомобильных эстакад

В зависимости от бюджета и сложности ремонта существуют два вида эстакадных конструкций:

  • Позволяют поднять только один мост автомобиля (передний или задний).
  • Полноразмерные (рассчитаны на въезд всей машины).

Первый вариант экономичен и удобен. Мини-эстакада для частичного заезда имеет небольшие габариты и вес. Она легко устанавливается на ровной площадке и убирается после завершения ремонта. Основной недостаток — в работе она не так удобна, как полноразмерная конструкция, поскольку подъем автомобиля здесь не превышает 50-60 сантиметров.

Полноформатный вариант дороже и сложнее в реализации, но дает автовладельцу одновременный доступ ко всем кузовным агрегатам. Отметим попутно, что независимо от вида эстакады, для ее качественного изготовления нужно сделать чертеж, а при сборке точно выдержать габариты конструкции.

Особенно важны три группы размеров:

  • высота и ширина опорных тумб «стульчиков»;
  • длина трапа (въездного и горизонтального);
  • ширина трапа.

Кроме этого, следует уделить внимание узлам стыковки трапов с тумбами. Они должны выдерживать вес автомобиля без деформирования

Сходни для минитрактора.

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Всем привет. Возникла потребность в сходнях для минитрактоа для заезда и съезда с грузовика. Повыкладывайте пожалуйста фото, кто сам делал сей девайс. Для начала у меня есть 2 листа аэродромного железа, теперь стоит вопрос как их усилить, точнее как подобрать по прочности нужный размер уголка, профиля, швеллера, короче из чего выгодней зделать, т.к. цены конь на мет.прокат.

В соболя по двум доскам заезжаю 40-ка сосна.

» Если ученик в школе не научится сам ничего творить. то и в жизни он всегда будет только подражать, копировать.» Л.Н.Толстой.

Работа любит того кто работает

Свой КМЗ т -10 800кг загоняю по двум доскам 40мм Х200мм.

Трактор весит гдето 1500кг, высота борта 1м, доски надо длинной метра 3, если только попробовать посередине доски подпорку сделать.

Возникла потребность в сходнях для минитрактоа для заезда и съезда с грузовика.

Mitsubishi d1550 fd, Kubota GL 25

лестница?

Iseki Sial 19 U-DX Лучше быть умным и иногда тупить, чем тупым и иногда умничать

Источник

Как сделать разборную автоэстакаду самостоятельно?

Изготовление конструкции начинается с составления подробного чертежа. Делая его, вы сможете учесть и продумать все этапы сборки, избежав ошибок, свойственных поспешно выполненной работе.

Разборная эстакада должна иметь следующие габариты:

  • Длина въездного и горизонтального трапа равна длине автомобиля + 1 метр.
  • Ширина трапа — минимум 40 см.
  • Высота опорных тумб – 70-80 см.
  • Ширина верхней части опорных тумб равна ширине трапов.

Для того, чтобы сделать эстакаду прочной, не следует экономить на металле. Для трапов нужно купить равнополочный уголок 63 мм. Опорные тумбы «стульчики» можно сварить из уголка с шириной полки 50 мм. Заполнение трапов делается рифленой арматурой сечением не менее 14 мм.

Без сварочного аппарата, болгарки и дрели к работе лучше не приступать. Кроме сборочного инструмента, нужно приготовить 12 пар болтов и гаек для крепления трапов к «стульчикам».

Этапы работы

Первый шаг – изготовление опорных тумб. Им нужно придать трапециевидную форму для повышения устойчивости. Для точной сборки основания и верхней части «стульчика» отрезанные по размеру уголки нужно разложить на плите OSB, фиксируя между собой с помощью струбцин или магнитов сварщика.

Сначала сваривают нижнее основания всех четырех опор. Затем собирают рамки верхних площадок и крепят к ним ножки из уголка. Заключительный этап – установка верхних рамок с ножками в нижние опоры и фиксация их сваркой.

Обратите внимание, что на сборочной схеме один из уголков верхней рамки повернут полкой вверх и образует отбойник для защиты колес от срыва с эстакады. На торцевых опорах нужно приварить еще по одному отбойному уголку

Они не дадут автомобилю съехать с трапа.

Для того, чтобы сделать эстакаду своими руками максимально устойчивой, можно установить на ней поперечные связи из стального профиля. Его крепят болтами к тумбам. Эта мера не будет лишней, поскольку повысит жесткость всей конструкции.

Горизонтальный и въездной трапы изготавливают из уголка 63 мм и арматурных прутков, выполняющих роль «лесенки». Длина наклонного трапа для легковой машины должна быть не менее 3 метров. Размер горизонтального участка выбирают, прибавив к длине автомобиля 1 метр. Ширина трапов не менее 40 см.

Перед установкой арматурных стержней уголки переворачивают так, чтобы их полки смотрели вверх и служили внешними боковыми бортиками. «Лесенка» получится ровной, если профиль уложен на твердую горизонтальную площадку. Прикрепить его к бетону или асфальту сложно. Поэтому можно использовать в качестве монтажной базы два поперечных уголка. К ним направляющие «лесенки» крепят струбцинами. Проделав эту операцию, можно начинать процесс сварки. Отрезки профилированной арматуры будет удобнее выставлять, используя в качестве шаблона обрезок уголка 63 мм.

Изготовление наклонного трапа эстакады для ремонта автомобиля немного отличается от сборки горизонтального. На нем нужно оставить свободный конец длиной 10 см (без арматурных стержней), который будет служить стыковочным узлом. Вертикальное ребро профиля прорезают болгаркой до горизонтальной полки. После этого необходимо выполнить загиб стыковочных концов.

Если у вас нет гибочного станка, а есть парочка друзей солидного веса, то попросите их забраться на тумбу, чтобы создать противовес усилию загиба. Перед этой операцией нужно уложить въездной трап горизонтально, подперев его свободный конец. В опорной части профиля и уголке «стульчика» по месту сверлят два отверстия. Зафиксировав концы «лесенки» болтовыми соединениями, ее с усилием наклоняют вниз до земли. В том месте, где был прорезан профиль, нужно вварить кусок стальной пластины для усиления узла опирания.

Горизонтальный трап монтируют, уложив его на тумбы. После этого сверлят отверстия под болты в несущих уголках и верхнем опорном профиле тумбы. Для более надежного крепления эстакады к площадке к «стульчикам» можно приварить проушины. Зафиксировав их дюбелями к бетону или стальными штырями к грунту, вы обезопасите себя от смещения частей эстакады при въезде на нее автомобиля.

Делая пробный въезд, обратите внимание на поведения наклонной «лесенки». Если она прогибается, то придется сделать две промежуточные опорные рамки и прикрепить их болтовыми соединениями к уголкам

Эстакада в гараже своими руками

Несмотря на то, что все виды автоэстакад повсеместно используются, наиболее распространенной и популярной является металлическая эстакада. Поэтому далее мы рассмотрим как ее сделать своими руками.

Для изготовления понадобится следующий набор инструментов и материалов:

  • арматура;
  • металлопрокат;
  • сварка по металлу;
  • болгарка;
  • болты и гайки;
  • краска по металлу (опционально).

Наиболее подходящий для гаража вариант сборно-разборная эстакада. Т.е. при необходимости вы сможете ее разобрать и хранить до востребования. Это поможет значительно сэкономить место. Перед началом работ следует сделать подробный чертеж с размерами. Это облегчит работу и поможет не допустить ошибок.

Этапы сборки эстакады

  1. Для начала необходимо собрать четыре стойки-основания (опорные тумбы). Для обеспечения достаточной устойчивости их делают в форме трапеции. При сборке обязательно учитывается размер колес автомобиля. В первую очередь свариваются основания нижних опор, а уже после к ним крепят верхние рамки.
  2. Трап изготавливается из высокопрочного уголка и арматуры. Технология очень простая: арматура нарезается кусками нужного размера и приваривается с обеих сторон к внутренней части уголков лесенкой. Образуя тем самым металлическую колею. Для эстакады понадобится два таких трапа: один для заезда, а на втором во время ремонта будет стоять автомобиль.
  3. После изготовления все элементы скрепляются болтами, а не сваркой, что позволит разобрать конструкцию в будущем.

После окончания основных работ рекомендуется покрасить всю поверхность эстакады краской по металлу, это предотвратит ржавление и продлит срок службы приспособления.

Видео:

Автоэстакада – это незаменимая вещь в гараже почти каждого автомобилиста. Имея собственную эстакаду вы сможете с комфортом проводить техосмотр и ремонт вашего транспорта. Собрать такое приспособление самостоятельно совсем несложно. Зато правильно собранная своими руками эстакада прослужит вам много лет.

Каждый автовладелец знает о том, что главные «болячки» автомобиля прячутся в двух местах: в моторном отсеке и под днищем. Добраться до двигателя можно, открыв капот. А вот починить подвеску или снять трансмиссию, не забравшись под кузов, не получится.

Для выполнения работ под днищем авто можно воспользоваться ямой, подъемником или эстакадой. Яму можно обустроить только в сухом грунте, поэтому она доступна не во всех гаражах.

Подъемник – дорогое удовольствие, которое может себе позволить ремонтная мастерская. В итоге для рядового автолюбителя остается самодельная эстакада для машины, не требующая больших затрат и времени для сборки.

В этой статье мы рассмотрим наиболее популярные и доступные для изготовления конструкции, а также пошагово опишем процесс их конструирования и монтажа.

Трапы для квадроцикла. Виды. Варианты изготовления. Снаряжение и экипировка

Главная → Снаряжение и экипировка → Трапы для квадроцикла. Виды. Варианты изготовления.

  • Admin
  • 10.12.2017
  • 4848

Трапы для квадроцикла или, как их часто называют, сходни или аппарели  необходимы для удобной и безопасной погрузки квадроцикла в прицеп, фургон, спецплощадку и т.д.  Прицепы, предназначенные исключительно для перевозки квадроцикла, зачастую уже снабжены откидными трапами  и продуманной системой их монтажа и демонтажа.

Погрузочные трапы понадобятся нам при использовании для транспортировки квадроцикла обычных прицепов и фургонов.  Остановимся подробнее на устройстве, видах и функциональности сходней.

Как правило, каркас трапов изготовлен из алюминия (очень редко встречаются стальные конструкции), поперечные планки усиливают конструкцию и при этом создают надежную противоскользящую поверхность с отличным зацепом.

Смотрите так же:

  • Прицеп для квадроцикла.
  • Экспедиционный прицеп для квадроцикла.

При покупке обязательно обратите внимание на такие параметры, как грузоподъемность и длина трапа. Показатели данных параметров подбираются,  исходя из технических особенностей транспортного средства, на которое будет осуществляться погрузка квадроцикла, и веса вашего четырехколесного друга

Длина аппарелей, как правило, колеблется от 1-го до 3-х метров, а грузоподъемность — от 350 до 900 кг.

Трапы для квадроцикла бывают двухсекционными,

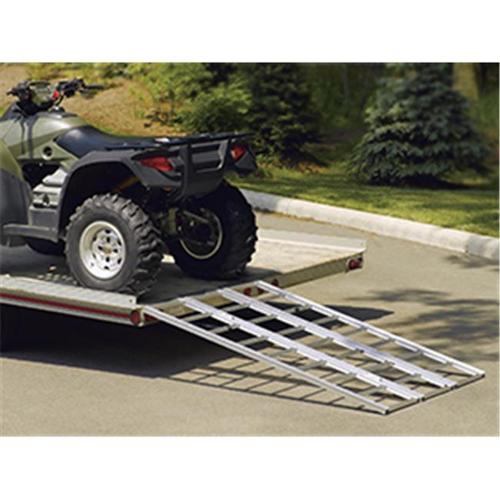

а так же трехсекционными.

Если вы собираетесь перевозить в прицепе не только квадроцикл,  но и снегоход, лучше присмотреться к трехсекционным моделям.

Трапы, превышающие длину в 1 м., зачастую имеют раскладную конструкцию, которая значительно облегчает транспортировку за счет сэкономленного места.

Вес  трапов обычно не превышает 10 кг, и поэтому с погрузкой и монтажом не будет проблем даже у представительниц слабого пола.

Для того, чтобы не повредить лакокрасочное покрытие прицепа или фургона, практически все производители трапов делают  упоры прорезиненными или оборудуют их пластиковыми накладками.

В отдельных случаях вся конструкция аппарели изготавливается из ударопрочного пластика.

Внимание!

При погрузке квадроцикла необходимо соблюдать элементарные правила безопасности: прицеп или погрузочную платформу нужно расположить на ровной поверхности, а оба конца трапа должны иметь надежное сцепление с грунтом и бортом прицепа. Заехав на трап, не делайте резких движений, двигайтесь равномерно, медленно, без рывков, не допускайте крена квадроцикла.

Трапы для квадроцикла своими руками.

Ввиду высокой стоимости аппарелей (особенно в нынешнее время) многих владельцев квадроциклов посещает мысль об изготовлении трапов своими руками. Собственно говоря в этом нет ничего сложного. Если вы владеете техникой аргоновой сварки, то вам по плечу изготовить конструкцию из алюминиевого профиля,  не уступающую, а может быть и превосходящую по качеству оригинальную.

Если аргоновой сварки нет, то самым простым будет изготовление трапов из дерева. Берем две широких доски необходимой прочности и через 30-40 см прикручиваем поперечные бруски, конструкция готова к эксплуатации.

Также не составит труда изготовить трапы из черного металла. Подойдут трубы как квадратного, так и круглого сечения или обычный профиль. Берем две трубы необходимой длины, через 30-40 см. навариваем поперечные планки и делаем загиб для упора о борт прицепа. Далее получившиеся трапы можно зашкурить, покрыть грунтовкой и покрасить для придания более респектабельного вида.

Сходни (трапы) для квадроцикла своими руками

Ввиду высокой стоимости аппарелей (особенно в нынешнее время) многих владельцев квадроциклов посещает мысль об изготовлении трапов своими руками. Собственно говоря в этом нет ничего сложного. Если вы владеете техникой аргоновой сварки, то вам по плечу изготовить конструкцию из алюминиевого профиля, не уступающую, а может быть и превосходящую по качеству оригинальную.

Если аргоновой сварки нет, то самым простым будет изготовление трапов из дерева. Берем две широких доски необходимой прочности и через 30-40 см прикручиваем поперечные бруски, конструкция готова к эксплуатации.

Также не составит труда изготовить трапы из черного металла. Подойдут трубы как квадратного, так и круглого сечения или обычный профиль. Берем две трубы необходимой длины, через 30-40 см. навариваем поперечные планки и делаем загиб для упора о борт прицепа. Далее получившиеся трапы можно зашкурить, покрыть грунтовкой и покрасить для придания более респектабельного вида.

Источник

Эстакады можно поделить на два типа:

Стационарные

Такие эстакады имеют большой вес и фиксированное местоположение. Довольно часто их можно увидеть на обочинах дорог, сообщающих крупные города. Такие приспособления позволяют водителю в случае неисправности быстро починить или временно ликвидировать поломку.

Разборные или мини-эстакады

Разборные эстакады чаще всего используются в частных гаражах. Они очень популярны благодаря относительно небольшому весу, компактности и удобству в эксплуатации. Такое приспособление позволяет при необходимости поднять автомобиль на достаточную высоту для проведения ремонта, прямо в вашем гараже или рядом с ним.

Многие гаражники предпочитают собрать эстакаду для личного транспорта своими руками, чем покупать уже готовую. Особенно учитывая то, что, как правило, в мастерских скапливается много неиспользованного металла.

В чём особенности такого прицепа

Обычная бортовая модель для таких задач как транспортировка снегохода не подойдёт. Её можно доработать, оснастить необходимыми элементами и обеспечить безопасную и надёжную перевозку.

Но поскольку у многих людей бортовой прицеп выполняет повседневные важные задачи, его переделка станет нежелательной. Лучше изготовить новую конструкцию своими руками. Хотя, если бюджет позволяет либо попросту не хочется заниматься сборкой и регистрацией, проще купить заводскую модель.

Перед изготовлением прицепов под снегоходы своими руками нужно узнать некоторые их особенности. Для начала подобные изделия делятся на 2 подкатегории:

Закрытые модели более надёжные, обладают дополнительным уровнем защиты, безопасности и сохранности имущества. А снегоход — вещь далеко не дешёвая. Но покупка и сборка закрытого прицепа обойдётся дороже.

Любой автомобильный прицеп, направленный на перевозку снегохода, обязательно должен обладать определёнными свойствами и характеристиками:

Всё это позволит на прицепной технике осуществлять перевозку снегохода.

Виды эстакад для гаража

Помимо двух основных типов, эстакады делятся на виды в зависимости от способа и материала изготовления. Мы расскажем о наиболее популярных видах эстакад, которые подойдут для гаража и участка.

Кирпичная эстакада

Этот вариант походит для тех у кого есть дополнительное место вне гаража (например, на участке) для строительства эстакады. Такая автоэстакада возводится на ровной подготовленной местности путем кирпичной кладки на бетонный раствор в виде трапеции по ширине расположения колес автотранспорта.

Сооружение такой конструкции не требует много времени усилий и средств, но и имеет свои недостатки. В первую очередь то, что для постройки необходим отдельный участок и демонтировать ее в случае необходимости будет не так-то просто.

Эстакада из шпал

Такой способ возведения эстакады чаще всего используется, если в гараже «завалялись» лишние шпалы. Эстакада собирается путем укладки шпал одной на другую, горкой, а поперек укладываются колеи для заезда. Для того чтоб конструкция не разъезжалась – ее скрепляют скобами.

Возводят такое сооружение чаще всего не в гараже, а на ровном участке. К плюсам вида можно отнести низкую стоимость (при условии наличия шпал), а к недостаткам сложность возведения, так как шпалы довольно тяжелые и не всегда можно с ними справится самостоятельно.

Эстакада пирамида из дерева

Такой вариант эстакады наиболее мобильный и простой. Изготавливается очень просто: деревянные дощечки устанавливаются одна на одну лесенкой

Важно учитывать ширину дерева, чтоб автомобильное колесо смогло пройти

Также обратите внимание на высоту, чем выше вам нужно поднять авто, тем больше дощечек понадобится

Эстакада из дерева проста в изготовлении и не требует дорогостоящих материалов. К недостаткам можно отнести небольшой подъем и недостаточную надежность.
