Характеристики и тюнинг двигателя qmj 157

Замена масла в двигателе

В 2-тактной технике масло не меняется, а регулярно заливается в отдельный бак и подается маслонасосом в карбюратор, где перемешивается с воздушно-бензиновой смесью и поступает в двигатель.

Смесь смазывает вращающиеся и трущиеся детали двигателя, сгорает и выходит с отработанными газами в выхлопную трубу.

Масляные бачки на скутерах имеют разные объемы – от 0,6 л до 1,3 л.

Если ездить на мото каждый день, то для 2-тактного двигателя на летний сезон будет достаточно пяти литров масла.

О снижении масла до резервного уровня сигнализирует лампа Oil на приборной панели.

Если лампа загорелась, то значит, что в бачке осталось мало масла.

Придется его капиталить. А это, сами понимаете, время и дорогостоящий ремонт.

На 4-тактных 50-кубовых мото масло меняется через 2 – 3 тыс. км. За этот пробег в масле накапливаются вещества сгорания топлива и, в результате, оно становится грязным, густым, что изменяет его структуру и свойства.

Если вы ездите вдвоем, перевозите груз, то есть когда двигатель часто работает с большими нагрузками, то масло меняйте чаще, через 1 – 1,5 тыс. км.

Приступаем к делу.

Заведите скутер на 5 – 10 мин. пока повышенные обороты не упадут.

Поставьте мото на подножку и заглушите мотор.

Ослабьте болт сливного отверстия.

Подставьте литровую банку для слива отработки и выкрутите болт полностью.

Затем выкрутите масляный щуп.

За 5 минут отработка вся вытечет из двигателя.

На хонда дио 56 под крышкой масляного сливного отверстия находится фильтр-сетка. Его хорошо вытрите сухой тряпкой и продуйте или промойте в бензине.

На хонда дио 68 масляный фильтр-сетка находится возле вариатора. Сетку также нужно достать и промыть.

Затем соберите всё в обратном порядке.

Залейте масло в двигатель через щуп. Его количество зависит от модели мото и указано на масленом щупе.

Уровень должен быть до верхней риски щупа.

Закрутите щуп.

Как видите, процедура не сложная, но требует внимательности и займет 20 – 30 минут. Первый раз всегда сложно начинать, а дальше это будет для вас обычным делом.

Регулировка клапанов на скутере 4т 50 куб пошаговая инструкция для мотора 139qmb

Шаг 1. Снимаем верхнюю часть сидения, а затем откручиваем его основу. Для этого нам понадобится открутить 4 гайки внутри ниши две по обе стороны от замка и еще пару на дне. С наружной стороны, под ковриком находятся еще 2 винта, которые следует выкрутить (фото).

Теперь можно вынимать открутившуюся часть, освобождая доступ к двигателю.

Шаг 2. Настройка клапанов на скутере подразумевает установку поршня в положение вмт, а значит, требуется снять решетку вентилятора.

Откручиваем гайки, крепящие деталь и получаем доступ к вентилятору.

Шаг 3. Теперь нам нужно снять крышку клапанного механизма, она выглядит как на фото.

Для этого нам потребуется выкрутить 4 болта, крепящие саму крышку и еще 2 гайки, удерживающие трубку. После снятия крышки можно увидеть газораспределительный механизм (фото выше справа). Стрелка вверху указывает на клапан впуска, а нижняя на выпускной клапан.

Шаг 4. Теперь нужно найти верхнюю мертвую точку или положение, в котором поршень расположен максимально близко к клапанам. Ориентироваться будем по меткам ротора генератора. Но прежде, следует убедиться, что на звездочке распредвала отверстия, расположены, как на фото ниже.

Теперь переходим к ротору и ищем метку, обозначенную буквой Т. Совмещаем ее с выступом, как на картинке. Это соответствует вмт поршня, однако 4-х тактные моторы имеют две вмт, поэтому следим, чтобы отверстия звездочки распределительного механизма совпадали с картинкой и при этом оба клапана были закрыты.

Чтобы совместить метку следует ключом вращать маховик по часовой стрелке, до совпадения риски и выступа.

Шаг 5. Теперь начинается регулировка клапанов скутера 4т 50сс китай. Для этого берем набор щупов и пытаемся вставить 0.05 щуп в зазор как на фото ниже.

Если щуп не встает на место или проходит свободно, то следует ослабить контровую гайку. Далее одной рукой удерживаем щуп, а другой вращаем регулировочный болт. В идеале щуп должен заходить в зазор с некоторым усилием. Теперь оставляем щуп в зазоре, одной рукой неподвижно удерживаем регулировочный винт, а другой притягиваем контровую гайку. После затяжки еще раз проверяем зазор, с первого раза можно потерять зазор, поэтому следует повторить процедуру с начала, пока после затяжки зазор не будет ровно 0.05.

Тоже проделываем чтобы отрегулировать клапана выпуска, только теперь берем щуп 0.1 мм.

Шаг 6. Если клапана настроены и затянуты, их следует проверить. Для этого снова вращаем вентилятор. После нескольких оборотов совмещаем метку с вмт, чтобы оба клапана были закрыты и в последний раз меряем зазоры щупом.

Шаг 7. Собираем все в противоположном порядке, не забывая притянуть все крепления, особенно клапанной крышки. На этом настройка клапанов на скутере завершена.

Замена масла в редукторе

В самом низу двигателя с левой по ходу движения стороны — ищем сливную и заливную пробку редуктора. Заливная пробка находиться сбоку или сверху, а сливная находится всегда внизу.

Подставляем под сливную пробку емкость, отворачиваем обе пробки.

Ждем минут десять пока с редуктора стечет старое масло.

Вытираем насухо сливное отверстие и пробку, наносим на пробку герметик и заворачиваем ее на свое место.

Берем масло. Я беру литровую канистру так выгодней и хватает примерно на 10 замен. Если вы меняете масло нечасто — купите специальный тюбик фирменного масла для скутерных редукторов. Его там для одной замены более чем достаточно и без лишней головной боли закачайте его с помощью специального носика в заливное отверстие.

Типа такого

Для тех кто предпочитает экономить — остается одно: закачивать масло в редуктор маленькими порциями при помощи обычного шприца. По другому к сожалению масло в редуктор не зальешь так как заливное отверстие слишком маленькое.

Контроль уровня масла в редукторе

Закачиваем в заливное отверстие оно же контрольное — масло ровно до тех пор пока оно не начнет из него вытекать. Как только масло начнет течь — прекращаем заливать, ждемс пару минут пока стекут излишки и заворачиваем пробку.

На некоторых моделях скутеров контрольного отверстия через которое мы сможем определить необходимый уровень масла отсутствует и вместо него есть заливное расположенное сверху редуктора и сливное. В этом случае на картере двигателя должен быть обозначен рекомендованный уровень масла. Что упрощает работу: отмеряете необходимое количество масла и заливаете его через заливное отверстие в редуктор.

Какие запчасти купить для тюнинга 157QMJ

4 х клапанная головка цилиндрасо спортивным распредвалом, состоящая из новой головки, крышки головки, резинового уплотнителя, четырех длинных шпилек, металлической прокладки и большой цепи распредвала.

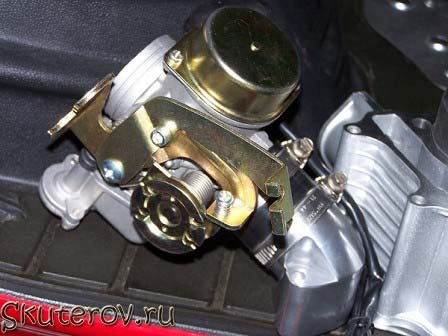

Спортивный карбюратор 157QMJ CVK Racing 30mm в комплекте с 30 мм впускным коллектором и прокладкой.

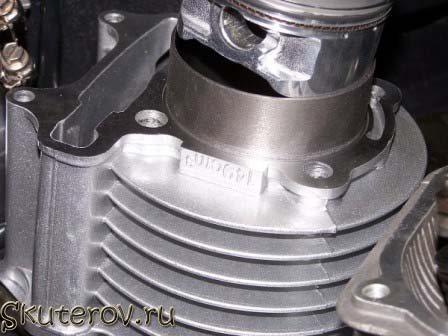

Цилиндр и поршень, диаметром 61 мм, в сборе с пальцем поршня, двумя стопорными кольцами, 2 компрессионными кольцами и маслосъемным кольцом с фиксаторами, а также бумажной прокладкой.

По моим подсчетам объем двигателя скутера до тюнинга (с поршнем 57,4 мм и длиной хода 57,8 мм) равняется 149,63 см3, а после замены поршня на 61 мм с тем же ходом — 169 см3.

Какие запчасти купить для тюнинга 157QMJ

4 х клапанная головка цилиндрасо спортивным распредвалом, состоящая из новой головки, крышки головки, резинового уплотнителя, четырех длинных шпилек, металлической прокладки и большой цепи распредвала.

Спортивный карбюратор 157QMJ CVK Racing 30mm в комплекте с 30 мм впускным коллектором и прокладкой.

Цилиндр и поршень, диаметром 61 мм, в сборе с пальцем поршня, двумя стопорными кольцами, 2 компрессионными кольцами и маслосъемным кольцом с фиксаторами, а также бумажной прокладкой.

По моим подсчетам объем двигателя скутера до тюнинга (с поршнем 57,4 мм и длиной хода 57,8 мм) равняется 149,63 см3, а после замены поршня на 61 мм с тем же ходом — 169 см3.

Цилиндро-поршневая группа.

Наконец самое эффективное улучшение для любого движка – замена ЦПГ. Но не просто замена, а установка новой, более объемной поршневой. Благо, сейчас на рынке представлено множество готовых комплектов, вам не придется ничего точить или подгонять, как с советской техникой. Более того, есть даже из чего выбрать. Например для различных моделей объемом 50 кубиков предлагают комплекты для увеличения до 63, 72, 82 и даже 90+ куб см. В некоторых случаях это почти двойной прирост мощности.

Аналогичная ситуация и с боле объемными движками, например для 125 кубов продаются наборы на 150 или 170. Некоторые, в процессе тюнинг скутера 150 кубиков своими руками умудряются увеличить до 225 кубов. Выбрать подходящую деталь не самое сложное, самое сложное — ее установить. Ведь данный процесс подразумевает почти полный разбор движка. Вы столкнетесь с необходимостью иметь в арсенале несколько специальных съемных ключей, их можно попросить у друзей или занять на вечер в автомастерских. Мы настойчиво рекомендуем изучить техническую составляющую, чтобы провести правильный разбор, замену необходимых элементов и сбор мотора.

Увы, для некоторых возросшая мощность не сулит ничего кроме поломок или неадекватной работы. Все потому, что значительно увеличив мощность, вы неизбежно влечете работу над всеми остальными узлами. Представим, что мы поставили новую ЦПГ объемом 92 кубика на старый 50 кубовый двигатель. Первое, что нужно проверить – состояние шатуна, коленвала и подшипников. В противном случае они полетят первыми, а за ними и наша новая система и цилиндра и поршня.

Отлично, к ЦПГ добавили новых подшипников, колено с шатуном, теперь можем быть уверены в надежности. Но движок не едет быстрее, и мы решаемся на приобретение нового карбюратора. Теперь смесь слишком богатая, и мы понимаем, что нужно менять выхлоп. После таких модификаций мотор звучит громко, разгоняется отлично, но скорость максимальная чуть выше прежней и вариатор странно звучит. После установки скоростного вариатора, например итальянского производителя Polini, двигатель будет способен полностью реализовать свою новую мощность. Последний этап — ревизия тормозной системы, вам ведь не хочется на скорости за 60 км/час узнать, что тормоза теперь сравнимы с велосипедными.

В итоге, после замены практически всех узлов мы получили очень быструю «блоху», способную удивить ваших друзей и знатоков данной техники. Со временем можно вносить изменения в ходовую систему, заменить амортизаторы, поставить более привлекательные диски. Зачастую и на этом процесс модернизации не останавливается и после тюнинга скутера 50, 150 своими руками идет внушительные доработки по внешнему виду. Мопед перекрашивается, меняются панели, появляются новые приборы, освещение и так далее.

Какие запчасти купить для тюнинга 157QMJ

4 х клапанная головка цилиндрасо спортивным распредвалом, состоящая из новой головки, крышки головки, резинового уплотнителя, четырех длинных шпилек, металлической прокладки и большой цепи распредвала.

Спортивный карбюратор 157QMJ CVK Racing 30mm в комплекте с 30 мм впускным коллектором и прокладкой.

Цилиндр и поршень, диаметром 61 мм, в сборе с пальцем поршня, двумя стопорными кольцами, 2 компрессионными кольцами и маслосъемным кольцом с фиксаторами, а также бумажной прокладкой.

По моим подсчетам объем двигателя скутера до тюнинга (с поршнем 57,4 мм и длиной хода 57,8 мм) равняется 149,63 см3, а после замены поршня на 61 мм с тем же ходом — 169 см3.

Разборка двигателя 157qmj 150 кубов

Как Вы помните я поставил себе за цель разобрать поршневую 157qmj, не снимая сам силовой агрегат со скутера.

Итак, снимаем коврик, сидение, багажник (унитаз), пластик около сидения, а затем выхлопную трубу, оставив на месте глушитель.

Теперь снимаем воздушный фильтр в сборе и карбюратором. К слову, фильтр мы тоже заменим, поскольку его пропускная способность будет недостаточной для кубатуры 170cc. Вместо него мы установим красный 38 мм UniFilter.

Снять 157 QMJ карбюратор легко, просто освободить топливные шланги от зажимов, отсоединить трос дроссельной заслонки и провода пускового обогатителя. Стоковый карбюратор с 24 мм впускным патрубком мы также заменяем.

Двигатель QMJ 157 закрыт пластиковыми кожухами — это позволяет дополнительно циркулировать охлаждающему потоку воздуха и защищать мотор от грязи. Отвинтив несколько шурупов легко снимаем пластмассу. Советую кинуть на пол старые тряпки, которые бы впитывали капли масла с двигателя, а также не позволяли подниматься пыли. Рабочее место должно быть чистым!

Крышку с резиновой прокладкой головки цилиндра 157 qmj gy6 мы снимаем, открутив четыре 8 мм болта. Шланг сапуна, который первоначально был подсоединен к воздушному фильтру, теперь мы подсоединим к новому маслоуловителю (об этом позже).

Отворачиваем четыре гайки (12 мм) крепления постели распредвала, ГБЦ и цилиндра. Аккуратно снимаем верхнюю часть постели распределительного вала, удерживая его.

Перед тем, как удалить распредвал, откручиваем крышечку регулировки натяжителя цепи и ослабляем сам натяжитель (маленькой плоской отверткой за часовой стрелкой) и снимаем цепь ГРМ со звезды распредвала.

Откручиваем два болта и снимаем натяжитель.

Для того, чтобы снять ГБЦ 157QMJ нужно отвинтить еще два 8 мм болта

Осторожно удаляем ГБЦ

Снимаем цилиндр со шпилек. Металлическая прокладка повторному использованию не подлежит.

Тоненькими плоскогубцами удаляем стопорное кольцо пальца поршня и разделяем поршень и шатун.

Из-за большей высоты 4 х клапанной головки блока цилиндров, нужно заменить и 4 шпильки, на которых скручиваются ЦПГ и ГБЦ.

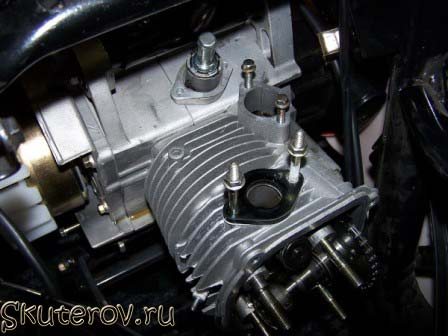

Как правильно поставить шпильки цилиндра 157qmj? Оригинальные шпильки выкручиваются с помощью двух гаек, закрученных на шпильку. Откручивать надо нижнюю гайку против часовой стрелки. Завинчивая новые шпильки, смажьте резьбу синим герметиком. Два болта с правой стороны мотора, которые крепят цилиндр, заменять не обязательно.

Разборка двигателя 157qmj 150 кубов

Как Вы помните я поставил себе за цель разобрать поршневую 157qmj, не снимая сам силовой агрегат со скутера.

Итак, снимаем коврик, сидение, багажник (унитаз), пластик около сидения, а затем выхлопную трубу, оставив на месте глушитель.

Теперь снимаем воздушный фильтр в сборе и карбюратором. К слову, фильтр мы тоже заменим, поскольку его пропускная способность будет недостаточной для кубатуры 170cc. Вместо него мы установим красный 38 мм UniFilter.

Снять 157 QMJ карбюратор легко, просто освободить топливные шланги от зажимов, отсоединить трос дроссельной заслонки и провода пускового обогатителя. Стоковый карбюратор с 24 мм впускным патрубком мы также заменяем.

Двигатель QMJ 157 закрыт пластиковыми кожухами — это позволяет дополнительно циркулировать охлаждающему потоку воздуха и защищать мотор от грязи. Отвинтив несколько шурупов легко снимаем пластмассу. Советую кинуть на пол старые тряпки, которые бы впитывали капли масла с двигателя, а также не позволяли подниматься пыли. Рабочее место должно быть чистым!

Крышку с резиновой прокладкой головки цилиндра 157 qmj gy6 мы снимаем, открутив четыре 8 мм болта. Шланг сапуна, который первоначально был подсоединен к воздушному фильтру, теперь мы подсоединим к новому маслоуловителю (об этом позже).

Отворачиваем четыре гайки (12 мм) крепления постели распредвала, ГБЦ и цилиндра. Аккуратно снимаем верхнюю часть постели распределительного вала, удерживая его.

Перед тем, как удалить распредвал, откручиваем крышечку регулировки натяжителя цепи и ослабляем сам натяжитель (маленькой плоской отверткой за часовой стрелкой) и снимаем цепь ГРМ со звезды распредвала.

Откручиваем два болта и снимаем натяжитель.

Для того, чтобы снять ГБЦ 157QMJ нужно отвинтить еще два 8 мм болта

Осторожно удаляем ГБЦ

Снимаем цилиндр со шпилек. Металлическая прокладка повторному использованию не подлежит.

Тоненькими плоскогубцами удаляем стопорное кольцо пальца поршня и разделяем поршень и шатун.

Из-за большей высоты 4 х клапанной головки блока цилиндров, нужно заменить и 4 шпильки, на которых скручиваются ЦПГ и ГБЦ.

Как правильно поставить шпильки цилиндра 157qmj? Оригинальные шпильки выкручиваются с помощью двух гаек, закрученных на шпильку. Откручивать надо нижнюю гайку против часовой стрелки. Завинчивая новые шпильки, смажьте резьбу синим герметиком. Два болта с правой стороны мотора, которые крепят цилиндр, заменять не обязательно.

Отличие двухтактного от четырехтактного

Главное различия двухтактных и четырехтактных двигателей обуславливается отличием устройств их газообмена — подачи топливно-воздушной смеси в цилиндр и удалении отработаных газов. В двигателе 4т процессы очищения и наполнения цилиндра выполнялняются с помощью особого газораспределительного механизма (ГРМ), какой закрывает и открывает в конкретное время рабочего цикла впускной и выпускной клапаны. В двигателе 2т заполнение и очистка цилиндра производятся параллельно с тактами сжатия и расширения — в то время, когда поршень располагаться поблизости НМТ (нижняя мертвая точка). Для этого в стенках цилиндра есть два отверстия — впускное (продувочное) и выпускное, через какие выполняется подача топливной смеси и выпуск отработанных газов. Распределительный механизм с клапанами у двухтактного двигателя отсутствует, что делает его существенно легче и проще.

Обкатка двигателя

Неправильно проведённая обкатка двигателя 139QMB в большинстве случаев приводит к выходу из строя поршневой системы. Между деталями новой ЦПГ возникает трение, что приводит к повышению температуры двигателя.

Обкатка мотора скутера осуществляется следующим образом:

  1. Скутер ставится на центральную подножку.
  2. В течение 5 минут двигатель запускается на холостых оборотах, поле чего охлаждается на протяжении того же времени.
  3. На протяжении следующих 10 минут двигатель также работает, после чего остужается в течение 15 минут.
  4. Мотор заводится повторно на 15 минут, затем глушится и оставляется остывать на 15 минут.
  5. Скутер заводится вновь на 30 минут, после чего глушится и оставляется на 20 минут.

После проведения подобных манипуляций можно осуществлять саму обкатку скутера. Ручку газа в первые 100 километров пути не стоит выкручивать более чем на 1/3 её полного хода. Максимальная скорость не должна превышать 30 км/ч. На 15–20 км/ч скорость можно увеличить на следующие 300 километров пути — за это время двигатель должен более-менее раскрыть свой потенциал.

По истечении процесса такой обкатки в обязательном порядке меняется масло.

Регулировка клапанов двигателя проводится каждые 500 километров пробега.

Особенности двигателя

Официальным производителем двигателя для скутеров 139QMB является корпорация «Хонлинг», которая оснащает данным мотором мотосредства не только своей марки, но и других брендов.

Корпорация занимается продажей силовых агрегатов другим производителям. Сам мотор весьма узнаваем: особенности устройства двигателя 139QMB и его маркировка, нанесённая на левую часть картера, сразу же дают понять, какое именно сердце бьётся у скутера.

Никаких изъянов мотор не имеет, не требует особого отношения и спокойно сносит небольшую небрежность и халатность. Производитель даёт на свою продукцию гарантию, распространяющуюся на первые 5 тысяч километров. Этого пробега новому двигателю скутера 139QMB 4т достаточно для полноценной обкатки и притирки всех элементов и узлов систем.

Общий эксплуатационный ресурс мотора составляет порядка 20 тысяч километров за исключением 5 тысяч обкатки при средней скорости езды в 90 км/ч. Технические характеристики двигателя 139QMB неплохие: его мощности хватает на двухместный полноразмерный скутер.

Скутер двигатель

На скутеры Nexus устанавливают двигатели внутреннего сгорания, в цилиндрах которых тепловая энергия сгорающего топлива превращается в механическую энергию. Смесь топлива и воздуха она же горючая или рабочая смесь, приготовленная карбюратором, засасывается в цилиндры двигателя, затем сжимается поршнем и воспламеняется электрической искрой от свечи зажигания. При сгорании смеси расширяющиеся газы давят с большой силой на расположенный в цилиндре поршень, который, свою очередь вращает коленчатый вал благодаря особому кривошипно-шатунному механизму. От коленчатого вала вращательное движение передается к трансмиссии, и далее — к заднему колесу.

Рабочий цикл четырехтактного мотора:

  • а — впуск;
  • б — сжатие;
  • в — расширение (рабочий ход);
  • г — выпуск;
  • 1 — впускной клапан;
  • 2 — свеча зажигания;
  • 3 — выпускной клапан.

Двигатели скутеров подразделяются по способу работы на двух- и четырехтактные, причем у обоих имеются как достоинства, так и недостатки. У них протекание рабочего процесса и конструкция деталей несколько различаются. Двухтактные двигатели, ранее широко распространенные, конструктивно проще, чем четырехтактные, поскольку у них нет механизма управления клапанами и системы смазки под давлением.

Четырехтактный двигатель:

  1. цилиндр с головкой;
  2. клапанная крышка;
  3. клапан системы снижения токсичности;
  4. впускной патрубок;
  5. карбюратор;
  6. электростартер;
  7. блок трансмиссии.

Весь модельный ряд скутеров Nexus оборудуется четырехтактными моторами. Помимо бездымности выхлопа они при работе практически не имеют вибраций, более экономичны и, что самое главное, время их работы до капитального ремонта в среднем в 2,5 раза выше, чем у двухтактных. Так, 50-куюовые модели выхаживают четыре-пять сезонов, а 150-кубовые и того больше.

Все модели двигателей скутеров Nexus имеют простое и надежное воздушное охлаждение, причем воздух нагнетает специальный вентилятор. По конструкции они одноцилиндровые, распределительный вал, расположенный в головке цилиндра приводится во вращение цепью. Такая схема надежна и долговечна.

Мощности двигателей 50-кубовых скутеров Nexus составляют 2,9-3,2 л.с., в зависимости от модели. Такая мощность при массе 70-90 кг позволяет ехать при полной нагрузке с разрешенной скоростью 50 км/ч, и при этом иметь динамику, достаточную для безопасного маневрирования. Моторы макси-скутеров со 150-кубовыми двигателями развивают 8,4-8,7 л.с., что ставит их в один ряд с легкими мотоциклами, при этом управлять ими значительно проще. Максимальная скорость таких скутеров составляет 90-95 км/ч, а хорошая динамика разгона обеспечивается бесступенчатой трансмиссией — водителю не надо терять время на переключение передач.

Коммутатор АС

Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор

трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.

В вашем браузере отключен JavaScript

«Ваш скутер не вечный!» — постулат, который нужно усвоить всем мотоциклистам-новичкам, обращение которых с новым скутером и его деталями весьма небрежное, мол, ездит, да и ладно. Постулат этот, в частности, следует отнести к ремню вариатора скутера.

Хороший ремень скутера должен прослужить вам не менее 7 тысяч километров, однако, лишь в том случае, если его установка была произведена правильно, а сам он соответствует типу вариатора, желательно – изготовлен тем же производителем. Бесконечные «пробуксовки», регулярные резкие срывы с места, чересчур внезапные ускорения и обратное – долгий простой железного коня в гараже — также не идут на пользу ремню вариатора скутера.

Ремень вариатора буквально тащит на себе весь скутер и вполне логично то, что спустя определенный срок деталь эта приходит в негодность. Определяется этот срок, как правило, уходом за скутером, манерой езды владельца и, конечно же, дорожными условиями, в среднем составляя 5-13 тысяч километров. При износе ремня скутера обычно появляются весьма ощутимый симптом: проскальзывание во время езды, однако эта же проблема может возникнуть и при наличии слишком слабой пружины ведомого шкива.

Если вовремя не произвести замену ремня вариатора, он может лопнуть в самый неподходящий момент. Проверять состояние ремня необходимо каждые 1,5 – 2 тыс. километров. У некачественных ремней верхний матерчатый слой начинает стираться уже на первой тысяче километров. Все бы ничего, однако, ошметки его разлетаются во все стороны, забиваясь в детали вариатора. Как следствие – температура узлов повышается, что крайне неблаготворно влияет на состояние вариатора.

Состояние ремня вариатора видно невооруженным глазом: трещины и полное стирание верхнего слоя и крайняя стадия – расслоение. Если скутер долго стоял без дела в сыром помещении, а затем вы проехали на нем какое-то расстояние, предварительно не просушив, не проветрив вариатор, то через некоторое время ремень вариатора просто посыплется, в самом прямом смысле, а затем – порвется. При этом грузики вариатора слетят со своих направляющих. Если это случится в дороге, то положение ваше незавидно: осуществить разбор вариатора в гараже, пользуясь газовым ключом – легче легкого, однако открутить крепежную гайку стандартным минимумов инструментов, который, обычно, возят мотоциклисты, весьма проблемно.

На каждую модели вариатора скутера предусмотрена изначально установка ремня определенного размера и почему-то только российским любителям скутера приходит в голову желание поэксперементировать. На отечественных интернет-мотофорумах можно встретить уйму положительных отзывов, мол, поставил ремень большего размера – скутер теперь просто рвет с места и разгоняется махом…

Чем же чревата установка ремня, размеры которого больше? Тем, что широкий ремень, постоянно сдавливаемый в своем гнезде по краям щеками вариатора, рано или поздно зацепится за краешек щеки и выйдет туда, где ее диаметр куда больше диаметра гнезда. Что будет с ремнем вариатора дальше, догадаться не сложно – он просто лопнет. Вот почему, покупая пусть даже дорогущий ремень вариатора известного и надежного производителя, нужно в первую очередь убедиться, что он вам подходит.

Тюнинг карбюратора и воздушного фильтра.

Основной принцип быстрой езды – спалить больше бензина за единицу времени, подходит для тюнинга китайских скутеров 4т, японских 2т и любых других моделей и типов моторов, а помогает в этом, в первую очередь, карбюратор. Можно модифицировать стандартный узел, установив более производительные жиклеры, но на практике лучше устанавливать более продуктивные модели. Тюнинг скутеров облегчен за счет продуктивных моделей карбюраторов производства DellOrto, набором патрубков и других аксессуаров к ним.

Производительный карбюратор будет поставлять больше топлива в цилиндр, а большему количеству топлива нужно и больше воздуха. Поэтому стандартному фильтру стоит провести ревизию, лучше всего заменить фильтрующий элемент новым, при этом убедится в герметичности всей системы. Если готовится устройство высокой мощности, имеет смысл установка фильтра минимального сопротивления, но не забывайте что за ним нужен постоянный уход, иначе фильтрующий элемент пересохнет и в движок начнет попадать песок.

Устройство двигателя

Начинающие скутеристы при необходимости ремонта мотора пытаются разобраться с его конструкцией. Получить информацию про устройство силового агрегата и входящих в его состав узлах поможет схема 157QMJ. Разобравшись с ней, можно не только приобрести необходимые запчасти на мотор 157 QMJ, но и правильно выполнить работы по сборке и разборке двигателя. Конструктивно мотор практически не отличается от своего аналога GY6. 157 QMJ имеет такую же цилиндро-поршневую группу, сцепление, картер, распредвал и глушитель.

Также соответствуют номера подшипников, размеры сайлентблоков и шестерен, диаметры шкивов вариатора и конструкция кикстартера, генератора и электростартера. Охлаждается двигатель от встречного потока воздуха. Запуск осуществляется от электростартера или кикстартера. Передача крутящего момента осуществляется через вариатор, представляющий собой автоматическую интегральную трансмиссию.

В зависимости от конструктивных особенностей скутера, на который устанавливается двигатель, он может комплектоваться вариатором, имеющим удлиненную коробку. Мотор оснащен стандартной системой питания, обеспечивающей уменьшенный до 2,5-3 литров на сотню расход топлива. Работает силовой агрегат достаточно тихо, обеспечивая практически бесшумный разгон скутера во время маневров.


Стандартной системой питания оснащен мотор

Зачем настраивать клапана?

Очень многие «наездники», приобретая технику, мало интересуются ее потребностями, что приводит к быстрой поломке мотора. Роль клапанов – поставлять в камеру сгорания воздушно-топливную смесь и выводить отработанные газы. Они работают в условиях постоянного температурного воздействия, а как известно при нагревании металл начинает расширяться. Тепловое расширение, вместе с отклонением зазора приводит к тому, что клапан может закрыться не полностью и толкатель зажат или наоборот к слишком большому зазору между толкателем и клапаном.

Если впускной клапан имеет слишком большой зазор между толкателем, то камера сгорания меньше наполняется смесью и разбивается толкатель, а если выпускной, то ухудшается вентиляция цилиндра. В обоих случаях это чувствуется как потеря мощности и динамических характеристик мотора. Когда мы говорим про чрезмерный зазор, то в этом случае может увеличиваться расход, слышен характерный цокот.

То есть двигатель требует регулировки зазоров если:

  • плохо заводится;
  • не заводится;
  • глохнет на ходу;
  • заводится и глохнет;
  • увеличился расход;
  • снизилась максимальная скорость;
  • слышен цокот в месте газораспределительного механизма;
  • прошло 500 км после замены цилинропоршневой группы.

Коммутаторы зажигания для скутера

Данный тип коммутаторов часто имеет ограничитель оборотов двигателя, что позволяет увеличить его ресурс. У нас вы можете купить стандартные коммутаторы на скутер:

  • CDI GY6 125/150СС 152QMI/157QMJ;
  • CDI GY6 50СС 139QMB;
  • CDI HondaDio AF18;
  • CDI Honda Dio AF-27;
  • CDI Honda Dio ZX AF-34;
  • CDI Honda Dio ZX AF-35;
  • CDI Honda Dio ZX AF-34 мал. штекер;
  • CDI JH70 Delta;
  • CDI Yamaha Jog 3KJ;
  • CDI SuzukiLet»s AS50;
  • Коммутатор CDI Honda Dio AF-27;
  • CDI JH110 Delta;
  • CDI Honda Lead 90CC;
  • CDI JH70 Delta;
  • CDI GY6 с проводом;
  • CDI Yamaha Jog 3KJ;
  • CDI GY6 139QMB/152QMI/157QMJ;

Также в продаже имеются коммутаторы CDI, совмещенные с катушкой зажигания:

  • CDI TB50 Suzuki Ran (BM Style/Joy) — подходит для двигателей китайских скутеров с цепным приводом;
  • CDI E0120 Suzuki Adress AD50 50CC.

Двигатель QMJ 157 – характеристики и общее описание

Как и большинство выпускаемой китайскими производителями техники, четырехтактный мотор QMJ 157 воспроизведен с японского аналога. В качестве прототипа был взят силовой агрегат, установленный на скутер Honda. Мотор прошел длительные испытания в различных условиях эксплуатации, зарекомендовав себя надежным, безотказным и долговечным.


Различные двухтактные и четырехтактные двигатели используют для комплектации китайских скутеров

Китайским инженерам осталось только взять на вооружение проверенную конструкцию и начать серийное производство. Насколько удачным получился мотор, можно судить по области его применения. Сто пятьдесят седьмую модель двигателя, мощности которого хватает для разгона полноразмерного двухместного скутера, сегодня устанавливают как на дорогие модели скутеров – Honling, Forsage, так и на бюджетные скутеры типа Viper Storm 150. Данная силовая установка стала легендарной среди любителей китайских скутеров.

Ограниченный скоростной порог скутера, связанный с относительно небольшой кубатурой мотора и развиваемой мощностью, заставляет любителей тюнинга заниматься модернизацией двигателя.

По сравнению с 50-кубовыми четырехтактниками у него достаточно неплохая кубатура и мощность. Цилиндр имеет объем 149,6 см3, а предельная мощность достигает 6,8 кВт. Поршень диаметром 57,4 мм имеет ход 57,8 мм. При максимальной мощности обороты достигают 7,5 тысяч за минуту. При 6 тысячах оборотов в минуту предельная величина крутящего момента составляет 9,8 Нм. Обороты на холостом ходу колеблются от 1600 до 1700 за минуту. Весит двигатель немного – 27 кг.

До начала эксплуатации следует обкатать мотор, проехал на скутере 2000 км с соблюдением скоростного режима. При условии правильной обкатки ресурс эксплуатации двигателя достигает 25000 км. Мотор быстро и динамично разгоняет скутер с водителем и пассажиром. Обкатанный двигатель не требует вмешательства и может длительное время работать без капитального ремонта. Затем необходимо будет выполнить замену колец, что не требует серьезных денежных вложений.


Среди любителей китайских скутеров стала легендарной данная силовая установка
