Тюнинг двигателя ИЖ Планета 5 для тех кто любит свой ИЖ

Тюнинг мотоцикла Иж. Переделываем Иж на 12В систему зажигания.


Несмотря на то, что на дворе уже 21-й век еще много осталось мотоциклов с 6-ти вольтовой системой зажигания. Слабый свет головной фары делает езду в темное время суток совсем не безопасной. Запчасти на 6-ти вольтовую систему зажигания уже давно не выпускаются. Найти замену вышедшему из строя генератору или реле заряда практически не возможно, хотя сам мотоцикл еще вполне может послужить своему владельцу. Для перехода на 12 вольт необходимо подготовить следующие вещи: аккумулятор на 12В, генератор 12В, реле заряда 12В, кусок проводки от генератора к реле заряда от мотоцикла Иж с 12-ти вольтовой системой зажигания, катушки зажигания тоже нужны 12В, все лампочки и реле поворотов тоже подлежат замене на 12 В.

Необходимо так же изготовить переходную пластину.

После того, как все необходимые принадлежности в наличии, начинаем демонтаж старого генератора и реле заряда. Меняем так же катушки зажигания на 12 в. Устанавливаем переходную пластину в места крепления старого генератора на правой крышке картера. Устанавливаем новый якорь на вал. Новый генератор крепим к переходной пластине.

Новое реле заряда ставим на место старого, при необходимости переделываем точки крепления реле к раме мотоцикла под сиденьем.

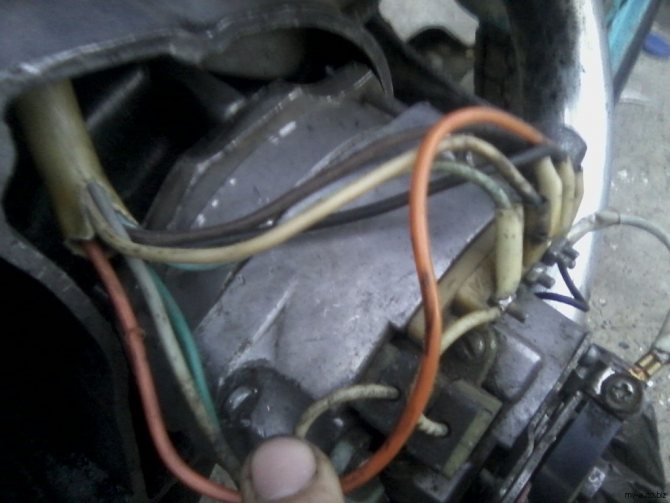

Соединяем реле заряда с генератором пучком имеющихся проводов. Все тщательно изолируем. Провода с контактов оставляем из старой проводки, их подключаем к минусам катушек зажигания. Подключаем новый аккумулятор, проверяем искру на свечах, размыкая контакты. Выставляем опережение зажигания как обычно и запуск! Меряем напряжение в сети мотоцикла тестером. При правильно собранной схеме в работающем двигателе напряжение должно быть около 14 – 14,5В.

Теперь у нашего мотоцикла появилась возможность установки БСЗ вместо контактов, чего раньше мы не могли себе позволить, но это уже другая тема. Всем удачи на дорогах!

Дмитрий Хорешко

Редакция журнала благодарит Хорешко Дмитрия за любезно предоставленные материалы для статьи.

Если у Вас есть чем поделиться с читателями и Вы желаете опубликовать на нашем сайте свой рассказ или фотоотчет о путешествиях, присылайте, пожалуйста, материалы на адрес:

Это может быть интересно

  • Тюнинг мотоцикла Иж. БСЗ на Иж Юпитер Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера…
  • Бесконтактная система зажигания на мотоцикл Урал, Днепр Решая проблему надежности системы зажигания на своем мотоцикле Урал, я пришел к выводу о необходимости …
  • Установка маслонасоса от мотоцикла Днепр в двигатель Урала Это статья о тюнинге двигателя мотоцикла Урал. В ней подробно отражен процесс переделки и установки маслонасоса…

Регулировка карбюратора мотоцикла ИЖ Юпитер

Настройка пекаровских карбюраторов на мотоцикле ИЖ Юпитер 5 проводится следующим образом. Для начала проверяем герметичность и целостность воздушного фильтра. Затем смотрим исправность зажигания. После этого приступаем к регулировке, алгоритм следующий:

снимаем карбюратор с двигателя. При помощи измерительных щупов и регулировочного винта на крышке карбюратора устанавливаем расстояние между нижней кромкой смесительной камеры и дроссельной заслонкой примерно в 1,5-2 мм. Регулировочный винт качества смеси (18) заворачиваем полностью и отворачиваем на 1 оборот;
откручиваем 2 винта внизу карбюратора и снимаем крышку поплавковой камеры. Переворачиваем карбюратор, так чтобы поплавки опустились и закрыли топливный канал. Замеряем расстояние от кромки разъема карбюратора до середины поплавка (линия пресс формы). Оно должно равняться 13 +1.5/-1.5 мм (см. рис.). Если расстояние не соответствует норме, подгибанием язычка поплавка в ту или иную сторону добиваемся нужной длины;

устанавливаем карбюратор на место. Заводим мотоцикл и прогреваем двигатель 5-7 минут. Чтобы дело пошло быстрее, воспользуйтесь топливным обогатителем (корректором). Винтом количества смеси вверху карбюратора устанавливаем минимально устойчивые обороты двигателя. Отворачивая винт качества смеси (постепенно на 1/2, 1/4 оборота), ищем момент снижения частоты вращения коленчатого вала (сначала обороты будут расти, а потом снижаться). Снова вкручивая винт количества смеси, добиваемся снижения вращения частоты коленвала, а винтом качества снова находим оптимальное положение. Эти действия нужно повторять до тех пор, пока не будут найдены минимально устойчивые обороты коленвала. Правильность регулировки также следует проверить резким поворотом рычага газа. Когда двигатель при резком открытии глохнет, плохо набирает обороты (провалы), смесь нужно обогатить, слегка закручивая винт качества. Если же наоборот, двигатель глохнет при сбросе газа, винт качества нужно немного открутить. После этого, винтом количества устанавливаем минимальные обороты двигателя

Внимание! Винты регулировки нужно крутить медленно и постепенно на 1/2, 1/4 оборота. После каждой операции ждем, когда двигатель «приноровится» к новым настройкам;
позднее правильность регулировки можно проверить по цвету центрального электрода свечи

Перед этим следует прокатиться на мотоцикле 10-15 километров на трассе. Нормальная смесь — это кирпичный цвет электрода. Нагар на свече свидетельствует о слишком богатом качестве смеси. В то время, как слишком белесый цвет говорит о её чрезмерном обеднении;
при эксплуатации мотоцикла в разных метеорологических условиях изменение состава смеси производят перемещением положения дозирующей иглы дросселя. Так, при температуре в +30 ºС иглу нужно опустить на одно деление, тем самым обеднив смесь. При -15 ºС иглу следует поднять на 1-2 деления.

Пару слов о настройке карбюратора Jikov-2928CE. Настройка холостого хода здесь происходит аналогичным образом, как у К-65. Различия только в расположении регулировочных винтов. У Jikov они удобно расположены сбоку карбюратора (тот, что вкручен под углом, отвечает за высоту подъема дроссельной заслонки).

Уровень топлива в поплавковой камере должен составлять 9 ± 1 мм. Из-за особенности конструкции данного карбюратора, настройка состава топливной смеси для уменьшения провала при резком открытии газа производится перестановкой иглы дросселя вверх (на К-65 в этом случае, мы крутим винт качества).

Видео регулировки

Чтобы понять азы и нюансы регулировки карбюратора мотоцикла ИЖ Юпитер, рекомендуем посмотреть интересное видео. Автор подробно рассказывает как отрегулировать карбюратор К68 на мотоцикле ИЖ Юпитер 4. Показывает и рассказывает про все нюансы и особенности.

Отзыв ИЖ Планета Спорт 350 (1978 г.)

Приветствую!

В армии довелось служить с ребятами, которые много ездили на мотоциклах, кто в селе, кто в городе. До этого НИКОГДА не представлял себе, что меня заинтересует мототехника. Но это случилось, и после дембеля я всерьёз задумался об отцовском Иж Планета Спорт 1978 года выпуска, который вот уже несколько лет стоял в гараже у знакомого. Я очень полюбил японские и британские мотивы, которыми были пропитаны Триумф Бонневиль и Кавасаки W800/650, благо Планета Спорт внешне очень походил на японские мотоциклы 60-70-х годов.

Отучившись в автошколе, я стал им заниматься. Стучащий поршневой палец заказал замену поршня с кольцами и себя самого, заменили задние амортизаторы с пружинами, заднюю камеру. Мотоцикл был уже не из той серии, что оснащались карбюраторами «Микуни» и импортной электрикой, не было системы раздельной смазки. На машине был советский карбюратор К-62 и колёса с толстыми спицами. Карбюратор тоже попросился на замену, причём К-62 уже давно не делали, так что на помощь пришёл К-65 с такими же характеристиками. К слову, Спорты с «Микуни» были на 4 л.с. мощнее за счёт большего диффузора; моя Планета имеет мощность 28 л.с.

Под конец зимы стали ковыряться, пробовать, менять. Выявилась проблема: мотоцикл запускался относительно легко, но на дачу газа реагировал провалом тяги. А после того, как его глушили, заводиться снова отказывался наотрез. Я с мотоциклом столкнулся впервые, так что разбирался со знающими людьми. В результате остались подозрения насчёт конденсатора, высоковольтного провода и контактов. Контакты сняли, посмотрели, зачистили, выставили зазор — всё то же самое. Сменили провод и случилось чудо. Он стал работать!

Слышал про то, что «Минск» часто заводится в обратную сторону, получая 4 передачи заднего хода и не одной переднего

Усилия на органах управления, конечно, не сравнить с моим BM Classic 200: сцепление тугое, передачи включаются тоже не так легко. Зато очень удобная посадка, задний тормоз, передаточные числа подобраны более рационально, кроме, разве что, первой передачи. На холостых хотелось бы катиться помедленее, ВМ на первой просто ползёт, если нужно. Я привык в большей степени пользоваться передним тормозом на ВМ, если не требуется радикального снижения скорости, но на Планете спереди устроился барабан, который замедления сильного не даёт, плюс он не связан с выключателем стоп-сигнала, так что задний тормоз всегда помогает. Бак мне показался узковатым, так что обхватить его коленями сложно. Зато мотоцикл очень легко наклонять в поворотах, хотя я и не гоняю. Изначально было одно прямоугольное зеркальце в торце левой рукоятки, оно расшаталось от сильных вибраций и жило своей жизнью, так что я сменил его на два круглых на высоких стойках. Поворотники очень яркие, а вот фонарь уже подслеповат.

Мотоциклу не хватает боковой стойки, чтобы его можно было оперативно ставить. Плюс конструкторы Ижмаша посчитали, что будет здорово сделать зацеп центральной подставки справа, а ручку слева, но я уже приноровился поднимать мотоцикл, стоя справа от него. Немало хлопот доставляет двухтактность двигателя, я себе завёл мерную баночку для масла. Использую «Лукойл» для 2-тактных двигателей 1:50. Инструкция по Спорту требует масло МС-20 в пропорции 1:25, но масло это очень редкое для обывателя, так что «Лукойл» вполне нормально работает. Дыма в выхлопе немного, зато при переливе масла (больше, чем 1:50) работает мотор очень хреново, неустойчиво, закидывает свечу. Очень хорошо чувствует, когда масла многовато.

Недавно выезжал на нём на большую дорогу, и при повороте на грунтовку переднее колесо поехало по песку, мотоцикл завалился. Благо, ехал я на первой передаче на холостых оборотах, так что я его подхватил на правую ногу и удержался. Сказывается недостаток опыта.

Прогретый двигатель запускается с первого-второго качка, вот с холостыми оборотами не всё гладко. Отрегулирую холостой ход винтом на карбе, проехал — мотор на неётрали ревёт, как бешеный. Убавляю, проезжаю немного, он при остановке уже захлёбывается, старается заглохнуть. В чём дело, не пойму.

Обзор и история Иж Планета Спорт

Уже в первые годы выпуска Иж набрал невероятную популярность, мотоцикл был универсальным и мог эксплуатироваться как на городской дороге, так и в длительных путешествиях не только по трассе, но и на бездорожье. Даже сегодня данная модель считается одной из самых лучших среди «Ижей», сотни экземпляров до сих пор эксплуатируются. Многим будет интересна история мотоцикла, и стоит заметить, что при выпуске модели у соотечественников был небольшой шок, ведь при наличии на то время мотоциклов этот был самым быстрым. Так получилось, что внешний дизайн планеты спорт был не таким, как его собратья, конструкторы взяли образцы у японских мотоциклов 60-х годов, таких как Yamaha 350R5 или Kawasaki A1 Samurai.

тюнинг Иж Планета Спорт

Вскоре большая популярность Иж Планета Спорт заставила завод Ижмаш начать экспорт в другие страны, и в итоге мотоциклом пользовались в Нидерландах, Финляндии и Великобритании. Даже там он смог составить серьезную конкуренцию импортным известным брендам. Начальная цена мотоцикла в Советском Союзе начиналась с 1 050 рублей, но вскоре производитель округлил ее до 1 тысячи. Конечно, в те времена это были большие деньги, но людей это не останавливало, они хотели этот спортивный «байк».

Что касается более подробных технических характеристик модели, то производитель сделал настоящий прорыв в производстве мотоциклов СССР. Если в номере Планеты вы увидите букву «М», ваш железный конь обладает функцией раздельной смазки мотора, а это уникальное изобретение. Но стоит отметить, что такая функция присутствует только у моделей 1974 год выпуска.

Сборка половинок картера

Обезжириваем разъем половинок, выбиваем немного направляющие втулки так, чтобы они вышли над плоскостью на 5-6 мм. В зависимости от вашего желания — собираем КПП. Лично я, КПП собираю только после сборки двигателя, мне так удобней.

Наносим на разъем любой автомобильный герметик, устанавливаем вторую половинку картера, достукиваем ее кияночкой, устанавливаем крышку КПП и стягиваем картер болтами.

Болты тянем не абы как, а строго по фен-шую: тянем примерно на треть усилия сначала середину крест накрест, потом периферию и постепенно увеличивая усилие за несколько кругов затягиваем болты на сколько хватает силы.

Не тюнинг, а реставрация

Впрочем, модернизация – это не единственный путь для обладателей популярной модели. Ведь возраст многих мотоциклов уже перевалил за два десятилетия, а значит, что их уже можно отнести к разряду раритетных. Восстановление ИЖ Юпитер-5, его реставрация и доведения до оригинального состояния также вполне оправданы.

Легендарный мотоцикл, выглядящий так, словно он только вчера сошёл с конвейера, будет привлекать к себе взгляды не меньше, чем тюнингованная версия. Вот только как следует восстановить технику, выполнив её квалифицированный ремонт, часто оказывается гораздо сложнее, чем переделать на свой вкус.

Предыдущая запись Эволюция мотоцикла Минск 125
Следующая запись Современный тюнинг Восхода 3м

Какой карбюратор используется на модели ИЖ Юпитер 5

ИЖ Юпитер 5 является самой поздней и доработанной моделью из серии. Первые «пятерки» были переходными: облицовка с 4 модели и карбюратор К-62Д. Затем, в производство пустили обновленную версию – ИЖ Юпитер 5-01, мотоцикл получил взаимозаменяемую облицовку с ИЖ Планета 5 и карбюраторы К-65Д, К-68Д и Jikov-2928CE. Последний был взят с чехословацкого мотоцикла Ява-638, который имел схожие параметры двигателя с юпитером.

Позднее Ижмаш представил доработанную версию двигателя юпитера с водяным охлаждением. Так называемая «водянка» имела ту же мощность двигателя, что и обычный мотор, но зато у двигателя снизился уровень шума и расход топлива. Также на нее устанавливался новый карбюратор К-68Д. Его особенностью стала новая цилиндрическая форма и материал дроссельной заслонки (как у Jikov), благодаря чему уменьшился её износ. Холостой ход стал более стабильным.

Установка цилиндропоршневой группы

Пока герметик не высох — крышку КПП снимать не желательно, спешка в этом деле не к чему. Лучше не торопить события и пока сохнет герметик — установить цилиндр.

Закапываем немного моторного масла:

  1. в верхнею головку шатуна
  2. нижнею головку шатуна
  3. в оба масляных канала кривошипной камеры

Для улучшения смазки в бобышках поршня желательно просверлить отверстия. Но можно и не сверлить — зависит от вашего желания.

Устанавливаем в бобышку стопорное кольцо поршневого пальца. Перед установкой — стопрное кольцо желательно немного разогнуть и обязательно после установки проверить как оно село:

  1. Если стопорное кольцо будет болтаться — разогните его или замените на новое
  2. Если стопорное кольцо ляжет не всей плоскостью — замените его на новое

Нагреваем феном поршень и при помощи оправки забиваем палец в поршень так, чтобы он вышел внутрь не более чем на 5-6мм.

Ищем на днище поршня метку в виде стрелки.

Ориентируем поршень стрелкой к выпускному окну цилиндра («на выхлоп»), надеваем поршень на шатун, забиваем поршневой палец и устанавливаем второе стопорное кольцо.

Вставляем в цилиндр кольца и замеряем щупом зазор между замками:

  1. Если зазор будет меньше 0,3—0,45 — подточите замки колец надфилем
  2. Если зазор будет больше 0,3—0,45 — ставьте новые кольца, если не поможет — растачивайте цилиндр в ремонтный размер

Для улучшения притираемости колец и снижения шума от работы двигателя на кромках колец желательно снять фаски. Если охота позаморачиватся: положите кольцо на ровную поверхность и надфилем немного скруглите кромки.

Одеваем кольца на поршень, заливаем поршень с кольцами маслом, устанавливаем прокладку под цилиндр (желательно на герметик), стягиваем кольца хомутом. Хомут вырезаем из жести и из этой же жести сгибаем скобу, которой мы будем его фиксировать.

После того как кольца зайдут в цилиндр — расстегиваем хомут, осаживаем цилиндр и прикручиваем его к картеру.

Проворачиваем несколько раз коленчатый вал и если поршень будет ходить в цилиндре легко и без скрежета — опускаем его немного вниз, наливаем в цилиндр немного моторного масла, устанавливаем на цилиндр новую прокладку и прикручиваем головку.

Устанавливаем на свое место дополнительный опорный подшипник коленчатого вала, сверху ложем необходимое количество регулировочных шайб и фиксируем его стопорным кольцом. Регулировочные шайбы должны обеспечивать осевой люфт коленчатого вала в пределах 0,1мм.

Перед установкой закрытые подшипники нужно обязательно открыть! Сюда идет обычный 304.

С другой стороны коленчатого вала устанавливаем фланец с коренным сальником

Обратите внимание на масляный канал по которому масло поступает к правому коренному подшипнику коленчатого вала. По старой «доброй» колхозной традиции этот канал замазывают герметиком и смазка подшипника прекращается

Во избежание этой неприятности — ставьте фланец на сухую без герметика и будет все пучком.

После того как высохнет герметик можно приступать к регулировке и сборке коробки переключения передач и ставить на место корзину сцепления.

Номера подшипников и сальников двигателя мотоцикла Иж-планета 2, 3, 4 и пятой модели.

  1. Коренные подшипники коленчатого вала 2505к
  2. Дополнительный опорный подшипник коленчатого вала 304
  3. Правый сальник ИЖ-ю сб. 1-48-3
  4. Левый коренной сальник ИЖ-ю сб. 1-50

Два карбюратора на ИЖ Юпитер

Среди всевозможных доработок для двухцилиндрового Ижа особенно выделяется установка двух карбюраторов на двигатель мотоцикла. По одному на каждый цилиндр. Делается это в расчете на увеличение мощности мотора путем улучшения наполнения каждого цилиндра. Мощность действительно увеличиться, но максимум на пару лошадей.

Поэтому на большинстве двухтактной техники между карбюратором и фильтром присутствует впускной резонатор. Он представляет собой пластмассовый ящик, куда выплевывается часть смеси. На юпитерах это устройство отсутствует, т.к. особой необходимости в нем нет из-за длины «штанов» и особенности работы двухцилиндрового мотора. Пока один цилиндр совершает рабочий ход, второй всасывает смесь из карбюратора плюс ту часть, которая отразилась от юбки первого поршня.

Кроме того, установка лепесткового клапана улучшит наполнение цилиндра на низких и средних оборотах, немного снизится расход топлива. Цилиндр юпитера примерно равен объему 175 см3, поэтому лепестковые клапана можно поставить от восхода 3м-01 либо изготовить у токаря по образцу. Карбюраторы тоже можно взять от восхода (К-62В, К-65В) либо от явы 638.

Помимо установки клапанов еще потребуется доработать поршня. На юбке поршня со стороны впуска необходимо сделать отверстие, как показано на рисунке. Это нужно для того, чтобы уменьшить сопротивление на впуске, необходимое для работы лепестков.

Для работы двух карбюраторов понадобится краник с двойником и общая ручка газа для обоих тросов. Эти детали можно взять с урала либо подобрать от других моделей мотоциклов.

После установки всех деталей необходимо провести настройку и синхронизацию карбюраторов. Иначе может возникнуть перегрев и износ одного из цилиндров, а также сильная вибрация.

Дуги Своими руками — ОчУмелые ручки

Добрый вечер!!!Кто нибудь пытался сделать дуги своими руками? Вот целый день хожу думаю об этом.Если у кого нибудь есть опыт в этом вопросе, поделитесь. Спасибо.

дуги лучше НОРМАЛЬНЫЕ купить, если конечно не мастер сварки и трубогибочного станка.. и до кучи 3D черчения

Думаю, что если есть доступ к железу и охота заморочиться, то лучше всего поискать владельца ТА, который даст тебе снять размеры тех дуг, что у него стоят. Если не учтёшь все нюансы, то дуги просто будут плохо выполнять свою функцию, что сведёт к 0 их целесообразность. В общем, если дойдёт до реальных действий — пиши о результатах.

знаю человека который делал дуги своими руками — и сделал хорошо. Правда не на ТА но по сложности думаю не уступят. Он сделал несколько шаблонов с углами + трубогиб + сварка. Все получилось

Заморочился.Все время думаю по этому вопросу.По професии инженер РМ и ЭМТП ,руки не из ж… ростут.Буду пробывать. Может что получится. Хочу шаблоны из металлопласта сделать, а потом на метале. все возможности есть.

Добавлено (01.12.2009, 13:17)———————————————Если кто может, скиньте подробные фото своих дуг.

Amajor, на форуме ,,навороты,,-,,дуги,, смотрел ???

Там нет левого борта. Если кто может,сфоткайте

осталось смастерить трубогиб и к сезону сделаю дуги, полуавтомат уже куплен)

Quote (Amajor)

200?’200px’:»+(this.scrollHeight+5)+’px’);>Если кто может, скиньте подробные фото своих дуг.

Дуги не симетричны, см. последнюю фотку. Учти это при изготовлении.

Добавлено (09.12.2009, 12:06)———————————————

Бамажка — инструкция к дугам. Может пригодиться.

transalp-club.ru

Установка подшипников и сальников

Устанавливаем в левую половинку картера стопорное кольцо.

В зависимости от модели коренного сальника — устанавливаем в посадочное отверстие коренного подшипника распорную втулку, либо, если сальник у вас изначально стоял широкий (есть такие) — нагреваем картер и с внутренней стороны картера ставим сальник до упора в стопорное кольцо.

На моем двигателе стоял обычный узкий сальник, поэтому я ставлю втулку.

При помощи оправки в предварительно нагретый картер ставим коренной сальник.

Быстро, пока не остыл картер ложем на сальник маслонаправляющию шайбу. Маслонаправляющая шайба имеет профиль в виде блюдца. Кладем ее на сальник так, чтобы вогнутой стороной она была обращена к нам, а выгнутой к корзине сцепления.

Пока картер не остыл — прессуем в него с помощью оправки наружную обойму коренного подшипника.

Если вы будите менять коренные подшипники на новые — не поленитесь: найдите лист железа толщиной 7-8 мм, выпилите в нем клин под шатун, пропустите лист железа между щек коленчатого вала и при помощи оправки набейте коренной подшипник на цапфу.

Таким образом вы обезопасите себя от порчи коленчатого вала. Коренной подшипник имеет очень большой натяг и заходит на цапфу с очень большим усилием. Не редки случаи, когда люди попросту выбивали цапфу (цапфа на планетовском коленчатом вале запрессовывается в щеку) внутрь коленчатого вала, но подшипник одеть им так и не удавалось.

Родной made in USSR 2505 КМ

Ресурс

Важным условием долговременной работы двигателя, прошедшего капитальный ремонт, является правильная обкатка. Процесс состоит из двух этапов – работа двигателя на стенде или на неподвижно стоящем мотоцикле; второй цикл – это обкатка в дорожных условиях, на ходу.

В обоих случаях следует увеличить пропорции масла в горючей смеси до 1:10, обороты двигателя отрегулировать на минимальные. После 4-х часов обкатки можно увеличить обороты до средних, но процесс при этом сделать цикличным – после работы в течение одного часа мотор выключать на 30 минут, затем снова запускать.

После проведения полной обкатки мотоцикл следует выдерживать в определенном режиме, не допуская перегрузок и, что особенно важно, перегрева двигателя. В течение определенного времени машина должна эксплуатироваться только с одним водителем, без пассажира, без бокового прицепа и без груза

В этом случае произойдет окончательная притирка пары цилиндр/поршень.

400 километров – это оптимальное расстояние, которое должен пройти мотоцикл без нагрузки, затем можно будет уменьшить количество масла в горючей смеси до пропорции 1:25, а также эксплуатировать машину с боковым прицепом.

Тюнинг двигателя

Устанавливавшийся на мотоцикл двухцилиндровый двухтактный мотор рабочим объёмом 347,6 куб. см. чаще всего имеет воздушное охлаждение. Число выпущенных в последние годы производства моделей, на которых использовалось жидкостное охлаждение, ничтожно. Мощность, которую развивает движок – 24 л. с. – можно увеличить, произведя некоторые несложные доработки:

  • Повысить степень сжатия, сняв с прилегающей плоскости головки блока около 1,5 мм. Но это потребует перехода на топливо с октановым числом Аи-95 и внесения изменений в конструкцию кривошипно-шатунного механизма. Прежде всего – замены подшипников коленчатого вала. А ещё придётся подобрать свечи зажигания с другим калильным числом.
  • Замена подшипников коленвала. Бытует мнение, что справиться с возросшими нагрузками могут лишь качественные импортные подшипники. На самом деле отечественные разработчики установили подшипники с большим запасом прочности. Если удастся приобрести качественные российские аналоги, они прекрасно справятся с задачей. Пытаться менять размер шеек коленчатого вала попросту вредно. Толщина слоя их упрочнения невелика и при снятии с поверхности шейки более 1 мм ресурс детали резко снизится.
  • Замена или доработка поршней. Штатные детали не так уж и плохи. Не торопитесь искать им замену. Для увеличения мощности будет достаточно облегчить поршни, сняв с них литьевой облой и избыток материала. Детали следует тщательно подогнать по весу. Желательно, чтобы разница не превышала сотых грамма. Такой нехитрый тюнинг двигателя будет эффективнее, чем установка воздушного фильтра нулевого сопротивления или прямоточного глушителя. Хотя прямоток на ИЖ Юпитер-5 установить, конечно, можно.
  • Установка другого карбюратора. Если есть возможность, стоит раскошелиться на покупку хорошего карбюратора Mikuni. Не гонитесь за большим размером диффузора. Вполне достаточно будет штатного диаметра 32 мм. А вот убрать выступы на впускном и выпускном коллекторах и отполировать внутренние каналы этих деталей стоит наверняка. Это даст не только прирост мощности, но и поможет снизить расход топлива ниже пяти литров.
  • Замена системы зажигания. Установка БСЗ на ИЖ Юпитер-5 имеет смысл лишь в том случае, если вы намерены использовать импортные комплектующие. Вероятнее всего, качество отечественных компонентов сведёт все преимущества бесконтактной системы зажигания к нулю и переделка не даст желаемого результата.

Не забывайте о том, что возросшая мощность улучшит разгонную динамику мотоцикла, но не даст существенного прироста скорости. Для увеличения скорости придётся менять передаточные числа трансмиссии, подбирая другие звёздочки на коробку передач и заднее колесо.

Тюнинг Иж Юпитер 5 – создание современной внешности

Итак, начнем с самого интересного! Как говорится: встречают по одёжке… Заводской облик мотоцикла имеет довольно унылую внешность. Если вам по вкусу спортивные мотоциклы, придется потрудиться над приданием новых форм мотоциклу. Стандартный бензобак уродлив, к тому же очень тяжелый. Эта часть байка сразу бросается в глаза, поэтому ставим обтекаемый бак от спортивного мотоцикла. Как правило, таких полно на разборках. Эта деталь носит характер не только внешнего преображения, но и улучшит чувство контроля, потому что позволяет коленями лучше держаться в седле. Подлежит замене и громоздкое сиденье. Это положительно скажется на весе мотоцикла, стандартное сиденье очень тяжелое.

Двух секционные новые сиденья можно сделать самому:

  1. Достаточно вырезать из листа толстого пластика основание, придать ему задуманную форму.
  2. Оклеить тонким слоем мебельного поролона, затем обшить эко кожей сидения.

Следующей процедурой будет изменение хвостовой части:

  1. Сначала, из строительного пенопласта вырежьте желаемую форму хвоста.
  2. Затем при помощи эпоксидного клея и стеклоткани обклейте форму слоями.
  3. После высыхания формы – вырезаем пенопласт, остатки удаляются растворителем.

Хвост из стеклоткани отлично поддается грунтовке и покраске. Дерзайте! Ну а заднюю часть рамы придется переварить под новый хвост, в зависимости от его формы и размеров. Хорошим улучшением станет замена старой резины на дорожную спортивную. Установка новых зеркал придаст современный вид, а главное улучшит обзор. Приборную панель можно поставить от китайского мотоцикла или мопеда, а так же пульты управления на руле. Не лишним станет установка ксенона в фару и замена всех лампочек, поворотников и стоп-сигнала на светодиодные. Пример Иж Юпитер 5 тюнинг фото:

Кафе рейсер

Стиль во многом повторяет предыдущий, ведь заключается на придании мотоциклу внешнего вида, схожего с Британскими моделями 60-70-х годов. Отличительной особенностью таких мотоциклов является особая форма сидения и хвостовины. Для нашей модели из переделок придется поработать над задней частью и заменить бак на более обтекаемый. Также придется изменить ряд деталей в целом, это:

  • круглые зеркала;
  • один круглый прибор вместо панели;
  • монохромный, неяркий окрас основных элементов;
  • отсутствие наклеек;
  • обилие хромированных деталей (ножки переключателей, поворотники, возможно крылья).

Запрессовка коленвала

Запрессовать коленвал несложно, я не стал распресовывать хороший коленвал, объясню все словами. Желательно спрессовывать коленвал на наковальне или старом чугунном автомобильном блоке. Новый палец забивайте в ту щеку коленвала в которой остался палец при распресовывании, это позволит легче запрессовать вторую щеку. Новый палец забивается с внутренней стороны коленвала до конца. Одевайте новый игольчатый подшипник и шатун на палец. Положите щеку коленвала с забитым пальцем на наковальню, так чтобы палец уперся в наковальню. Направьте вторую щеку на палец, и забивайте тяжелым молотком как показано на фото ниже.

Когда будите набивать вторую щеку на коленвал, будьте внимательны чтобы не ударить по резьбе или конусу оси коленвала. Сильно заморачиваться в этот момент о соосности валов коленвала не надо, достаточно примерно поставить правильно.

Колевал спрессовали, теперь проверьте штангилем размер между щечками, если меньше разведите щечки, если больше побейте щечки до нужного размера.

Также будьте внимательны чтобы палец коленвала не выходил наружу с одной из щек, если вышел оправкой вбейте его.

Фото. Запрессовка коленвала мотоцикла
