Вариатор арктика для снегохода буран

Чем смазывать вариатор Сафари

Для смазывания ведущих и ведомых элементов конструкции производителем предусмотрено несколько составов:

  • ЦИАТИМ – смазывающее вязкое вещество, которое не пропускает влагу и позволяет сохранять шкивы в целостности под воздействием агрессивной окружающей среды, реализуется в стандартной таре с распылителем;
  • Литол – аналогичное вещество, которые к тому же препятствует распространению коррозии и полностью обволакивает обрабатываемую деталь.

Также владелец может воспользоваться силиконовыми смазками иных производителей, однако их эффективность должна не уступать вышеприведенным препаратам, иначе велик риск получения поломки.

Несколько советов

Устанавливая вариатор «Сафари» на мотобуксировщик своими руками , необходимо учесть несколько советов профессиональных механиков. Они помогут понять некоторые тонкости проведения процесса регулировки и эксплуатации системы.

Ремни кевларового типа практически никогда не пробуксовуют. Поэтому в процессе регулировки можно немного уменьшить преднатяг этого элемента конструкции. Ремень привода в этом случае станет выходить на шкив меньшего диаметра проще. Когда обороты мотора будут небольшими, скорость транспортного средства будет достаточно большой. Это позволяет значительно экономить топливо.

Если приводной ремень проваливается ниже дисков, мотобуксировщик будет стартовать тяжелее. В этом случае необходимо произвести ремонт. Старый ремень износился. Его потребуется заменить новым конструкционным элементом.

Устройство вариатора для снегохода

Второй важной функцией вариатора является предохранение коробки передач от возникающих ударов из-за непредвиденных нагрузок, например при возникновении на пути камней или пеньков. Справиться с поставленными задачами устройство сможет лишь при определенной конструкции, которую можно представить в виде небольшой таблицы:

Справиться с поставленными задачами устройство сможет лишь при определенной конструкции, которую можно представить в виде небольшой таблицы:

составляющаягде находиться
ведущий шкив с центробежным регуляторомкрепится к коленчатому валу двигателя
ведомого шкива с нагрузочно-кулачковой муфтойкрепится на вариаторный вал КП снегохода

Между ними натягивается клиномерная передача, которая объединяет усилия двух составляющих. Принцип действия основывается на том, чтоб ведущий и ведомый Далее более подробно остановимся на каждой из вышеперечисленных составляющих вариатора для снегохода.

Ведущий шкив с центробежным регулятором

Работа этой части вариатора важна и заключается в следующем: ведущий шкив при холостых оборотах имеет минимальный диаметр, клиновидный диск полностью разжат, а ремень в этот период практически лежит на валу. При увеличении работы двигателя центробежный регулятор сжимает подвижный диск и выталкивает ремень наверх. Соответственно диаметр шкива становится больше.

Ведомого шкива с нагрузочно-кулачковой муфтой

Его работа осуществляется с точностью до наоборот, на холостом ходу диск ведомого шкива разжимается нагрузочно-кулачковой муфтой. Это приводит к тому, что клиновидный ремень входит в сцепление с верхними пазами сжатого шкива. Именно поэтому максимальные обороты двигателя максимально поднимают передаточной число с ведущего на ведомый вал.

Клиномерная передача

Именно эта часть вариатора служит для дальнейшего распространения крутящего момента с коленчатого вала, который создается двигателем, на коробку передач. Далее уже именно КП передает все на ведомую ось снегохода.

Вариатор выполняет важную роль, в автоматическом режиме изменяет передаточной число между шкивами, а значит выравнивает мощность нагрузки.

Как установить вариатор Сафари

Для правильной и корректной установки вариатора как в снегоходы, так и буксировщики, необходимо пользоваться инструкцией производителя и соблюдать правила техники безопасности. Аппараты должны быть обесточены, все их системы должны быть исправны, в противном случае велика вероятность некорректной работы вариатора.

В случае нахождения в процессе монтажа неисправности ее необходимо устранить до полной установки. Также для монтажа трансмиссии вариатора сафари не потребуется специальных ремонтных навыков, лишь ключи для регулировки зазоров должны иметь различные головки.

Установка вариатора Сафари на мотобуксировщик

В части установки прибора на мотобуксировщик производителем не предполагается особых отличий. На большинстве буксировщиков предусмотрено штатное место для монтажа вариатора, который по своим габаритам подходит для данных креплений. Последовательность установки аналогична для снегоходов, однако при настройке холостого хода и набора крутящего момента присутствуют свои нюансы. Буксировщику без надобности набор высокой скорости – упор сделан на тяговые характеристики. Поэтому при настройке необходимо выставлять зазоры и прижимную силу шкивов с учетом характеристики повышенной тяги аппарата.

Установка вариатора сафари на «Буран» и «Тайгу»

Для установки данного аппарата в корпус снегохода необходимо соблюдение определенных правил, указанных производителем:

  • перед производством установки необходимо демонтировать старый аппарат и проверить работоспособность остальных систем буксировщика или снегохода, а также расчистить пазы для монтажа;
  • конус устройства должен быть подсоединен к коленчатому валу двигателя снегохода одной частью, другой при помощи резьбы соединяется с упором;
  • шкивы устанавливают при помощи крепежа в штатные посадочные места, между ними должен быть закреплен ремень (в последующем должна быть проведена регулировка холостого хода и установлены);
  • после установки корпуса необходимо произвести настройку работы системы с данным двигателем, помимо холостого хода ей подлежат зазоры между шкивами и прижимная сила пружины.

Важно! При установке данного аппарата в штатное место владельцу необходимо придерживаться строгих рекомендаций производителя. При неправильной установке отдельных элементов некорректная работа вариатора гарантирована.

Устройство и работа регулятора

Центробежный регулятор состоит из неподвижного конуса 1 с валом 12; подвижного конуса 3 с грузиками 2, вращающимися на осях; упора 4 с роликами 9, по которым перемещаются грузики; крышки 5 и пружины 6, установленной между упором и крышкой. Неподвижный конус и упор соединены с валом правой резьбой. На коленчатый вал неподвижный конус наворачивается с помощью воротка (момент затяжки 8…10 кГм).

Пружина обеспечивает холостой ход вариатора, так как разводит конуса шкива при уменьшении оборотов двигателя или его остановке. На режиме холостого хода между ремнем и конусной поверхностью подвижного конуса должен быть зазор 1…3 мм, который регулируется кольцами 13, устанавливаемыми между упором и выступом вала.

Центробежный регулятор работает следующим образом: при вращении регулятора центробежные силы, действуя на грузики, стремятся повернуть их таким образом, чтобы отодвинуть подвижный конус от упора и сжать ремень в канавке шкива.

Центробежным силам противодействует возвратная пружина, действие которой грузики преодолевают, начиная с 2200 об/мин.

Дальнейший рост оборотов двигателя приводит к захвату конусами ремня и увеличению силы его сжатия и натяжения от нуля до рабочей величины, достаточной для передачи крутящего момента и преодоления сил сопротивления движению снегохода.

Что такое вариатор Сафари

Вариатор Сафари для снегохода Тайга представляет собой бесступенчатую коробку передач клиноременного типа. Данное устройство выступает в качестве штатной трансмиссии для снегоходов Буран и Тайга, а также может устанавливаться в качестве замены на стандартные мотобуксировщики.

Бесступенчатая коробка появилась более 50 лет назад на автомобильном рынке. Со временем, войдя в повседневную жизнь автомобилистов, такой агрегат стали устанавливать на более компактную технику.

Принцип работы системы остался прежним, как и в автомобильных вариантах, однако габариты изменились в сторону уменьшения. Двигатели снегоходов имеют меньший объем, крутящий момент и габариты, соответственно, не требуют больших трансмиссий для передачи крутящего момента и мощности на свои гусеницы. Аналогичная ситуация и с мотобуксировщиками, где именно «паровозная» тяга без привязки к скорости разгона и мощностным показателям играет решающее значение. Следовательно, вариатор Сафари в сборе для снегохода должен обладать специфическими характеристиками:

  1. Простота в обслуживании является одним из определяющих факторов при выборе техники. Учитывая небольшие габариты изделия и простоту конструкции данного вариатора, профилактические работы, небольшой ремонт и замену отдельных вышедших из строя частей потребитель может выполнять самостоятельно при наличии минимальных технических знаний и инструмента.
  2. Дешевизна агрегата и запасных частей. Данная система предназначена для снегоходов и ее конечная стоимость в полном комплекте редко превышает 6 000 рублей. В сравнении с конкурентами данный показатель меньше в среднем на 15-20%.
  3. Простота в установке также является важным параметром при эксплуатации. Замена производится с использованием специального инструмента и с последующей регулировкой. Также в сравнении с конкурентами данный тип не требует специальных ремонтных навыков (за исключением процесса регулировки, который довольно трудоемок).
  4. Тяговые свойства данного вариатора по меркам снегохода высоки. Среди аналогичных устройств данный аппарат находится в лидерах, обеспечивая возможность буксировки нескольких взрослых пассажиров или груза массой до 150 кг при применении на буксировщике.

Высокая надежность не раз подтверждалась на практике владельцами снегоходов. Система рассчитана на работу при низких температурах и отлично подходит для такой местности. Даже при превышении максимальной массы тяги не раз агрегат справлялся с нагрузкой и при этом не выказывал конструктивных недостатков.

Устройство в собранном виде на фото.

Как буксировать авто с вариатором CVT

Начнем с того, что буксировка авто с вариатором при несоблюдении определенных правил может стать причиной серьезной поломки. Сразу отметим, по возможности буксировку автомобиля с вариаторной коробкой передач желательно исключать.

Если же такой возможности нет, то есть автомобиль по каким-либо причинам не может самостоятельно продолжать движение, тогда нужно отдельно рассмотреть особенности буксировки. Прежде всего, буксировка автомобиля с вариатором в случае поломки зачастую возможна только при включенном двигателе.

Итак, чтобы буксировать авто с вариатором:

  • двигатель автомобиля должен быть заведен;
  • перед началом буксировки рычаг коробки передач необходимо перевести в положении нейтраль «N».
  • во время буксировки скорость транспортного средства не должна превышать 50 км/ч.
  • Расстояние, на которое буксируется автомобиль, оборудованный вариаторной коробкой передач, должно быть по возможности минимальным и не превышать 50 км.

При несоблюдении вышеперечисленных правил буксировка вариатора может повлечь за собой необратимые разрушения в самой коробке передач. В основном, это обусловлено масляным голоданием по причине того, что при заглушенном двигателе масляный насос вариаторной коробки не работает.

Соответственно, трансмиссионная жидкость не поступает по масляным каналам к узлам и механизмам CVT, требующим смазки. Также при буксировке автомобиля вариаторная коробка передач работает в нештатном режиме, в результате чего происходит перегрев входного вала, разрушение пластиковых подшипников и планетарного механизма. Все эти поломки приводят к необходимости замены не только входного вала, но и первичного, а также вторичного валов.

Плюсы и минусы бесступенчатой трансмиссии

Автомобили с вариаторами в первую очередь славятся высоким КПД и уровнем комфорта во время езды: плавность хода, быстрый разгон, незаметное изменение скорости, отсутствие рывков. CVT обеспечивает оптимальные обороты двигателя и максимальный крутящий момент. Двигатель не глохнет на светофоре и при движении в пробках. Подъём в гору проходит быстрее, без снижения скорости.

Это основные плюсы коробки передач CVT, минусов, к сожалению, больше.

  1. Бытует мнение, что CVT часто выходит из строя. Однако это не совсем так: проблем с вариатором не возникает, пока действует гарантия на новый автомобиль. Чаще выходят из строя CVT, если владелец автомобиля нарушает правила эксплуатации, рекомендованные производителем (подвергает авто высоким нагрузкам, предпочитая агрессивную езду).
  2. Помимо замены дорогостоящего оригинального масла требуется и замена фильтров (каждые 30 тыс. км).
  3. В виду конструктивных особенностей область применения вариаторов ограничена: их нельзя использовать в ТС с мощными двигателями (не более 220 л.с.). Также недопустимо эксплуатировать автомобиль на высоких скоростях.
  4. Ещё одно ограничение касается буксировки: автомобиль с вариатором можно буксировать только на эвакуаторе.

Вердикт знатоков: экономия или надежность?

В конце статьи хотелось бы ответить на главный вопрос автовладельцев – что лучше CVT или автомат? С экономической точки зрения выгоднее покупать автомобиль с вариатором, поскольку именно бесступенчатая коробка передач обеспечивает оптимальный расход топлива. Да и двигатель в паре с вариатором работает дольше (испытывает меньше нагрузок).

Но если взять во внимание и другие факторы (короткий, в сравнении с КПП, срок службы, высокая цена оригинального масла, стоимость возможного ремонта), покупка авто с CVT уже не выглядит столь рациональной. К сожалению, ремонт обходится дорого

Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше)

К сожалению, ремонт обходится дорого. Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше).

Поэтому и с точки зрения надежности, и с точки зрения экономичности выгоднее приобретать ТС с АКПП или МКПП (такие авто продаются не намного дороже). Исключение составляют лишь некоторые модели вариаторов, отличившиеся увеличенной степенью надежности и улучшенными эксплуатационными характеристиками (X-tronic, цепной Lineartronic, цепной Multitronic с адаптивным режимом «Спорт»).

Каким авто отдавать предпочтение? Зависит от вас: ваших финансовых возможностей (рассматриваете покупку нового авто или ищите на вторичном рынке, готовы ли вкладываться в дорогостоящее обслуживание), как долго планируете ездить, насколько важно выгодно перепродать автомобиль, какой стиль вождения вы предпочитаете. Автомобили с CVT подходят ответственным водителям, предпочитающим размеренную езду по городу или по трассе, высоко ценящим комфорт во время езды

Вариатор Арктик – обзор

Вариатор Арктик (оригинальное название вариатор «ARCTIC») – для снегохода Буран, дебютировал зимой 2013 года. Вариатор рассчитан под ремень шириной 33 мм и благодаря новой технологии – применения фрикционных вкладышей, практически не требует ухода (постоянной смазки как в случае с вариатором Альпина). Вопреки отдельным мнениям, вариатор не является разработкой дружественного Китая, это труд российских инженеров, все комплектующие и сборка, производится в нашей стране из качественного сплава. Прежде чем появиться на рынке, вариатор Арктик прошел серию лабораторных тестов и получил государственный сертификат соответствия качества, применяемым к запасным частям для колесных транспортных средств. Так что, этот вариатор, не кустарное изделие. Вариатор Арктик разработан для снегохода Буран, а вернее под его двигатель. Поэтому установить Арктик без переделок, на иной двигатель проблематично. Проведем обзор центробежного вариатора Арктик, или как его еще называют Арктик-Сафари для снегохода Буран.

Купить вариатор Арктика для снегохода Буран

Какой вариатор лучше – Альпина или Сафари

В сегменте мотобуксировщиков и снегоходов в части коробок передач идет неусыпная конкуренция между двумя зарекомендовавшими себя агрегатами – Сафари и Альпина. Оба изделия штатно устанавливаются на снегоходы Тайга и Буран. Также оба имеют схожие характеристики – отличия присутствуют лишь в деталях – максимальная работа оборотов и общая масса. Однако при детальном сравнении вполне возможно выявить нюансы, которые позволяют отдать предпочтение Сафари, а именно:

  • максимальная тяговая масса буксируемого веса у Сафари пусть и не намного, но все же выше – 150 кг (в отличие от 140 кг);
  • максимальное количество оборотов также выше у Сафари, что позволяет развить большую скорость;
  • в плане ремонтопригодности оба изделия заслуженно приобрели хорошую репутацию среди владельцев как надежные устройства и довольно доступные для самостоятельного ремонта;
  • по стоимости оба конкурента также примерно равны – вариатор Сафари в сборе или Альпину можно приобрести в пределах 4-6 тысяч рублей.

С небольшим преимуществом Сафари по потребительским характеристикам и свойствам обходит своего конкурента Альпину. Остальные модели отечественного и китайского производства по своим характеристикам в сумме уже значительно уступают данным моделям.

Установка шкива

Установка вариатора «Сафари» производится в соответствии с инструкцией производителя. Для этого необходимо навернуть шкив на коленчатый вал мотора снегохода. Потребуется сдвинуть подвижный конус. При этом появится отверстие под вороток. Далее следует затянуть механизм. Для этого применяется вороток.

Кожух и ремень системы нужно правильно установить. При этом необходимо применить данные, представленные в руководстве по эксплуатации транспортного средства.

Шкив можно при потребности демонтировать. Для этого его снимают с хвостовика вала коленчатого типа. С вариатора снимается кожух. Далее демонтируется ремень. Подвижный конус сдвигается. При этом станет доступным отверстие под вороток. При помощи распорки необходимо застопорить конус. Далее зафиксировать потребуется коленчатый вал на двигателе. Для этого применяют металлический предмет, который установлен под зуб электрозапускной шестерни. Воротком демонтируется вал.

Устройство карбюратора Микуни на буране

Этот карбюратор тем и хорош, что крепится непосредственно к патрубку двигателя двумя болтами М6. Регулировать зазоры не надо, крепление жесткое, классическое, через две прямоугольные прокладки, изготовленные из бензостойкой резины. Сечение прокладочного материала — 1 мм, прокладки наклеиваются на прямоугольные патрубки в специальные пазы для крепления к двигателю.

От ручек управления снегоходом «Буран» протянуты два тросика. Один тросик управляет подачей топлива, его называют газ, второй тросик управляет обогатителем — воздушной заслонкой. Оба тросика оснащены бобышками, которые легко вставляются в рабочие узлы крепления и управления.

  • расстояние между болтами М6 для крепления карбюратора — 48 мм;
  • диаметр проходного отверстия для топливной смеси, поступающей в камеру сгорания — 26 мм;
  • общая высота корпуса — 138 мм.

⇓ Первое положение — флажок опущен вниз. Топливный канал в этом положении закрыт.

Как отрегулировать

В своей конструкции, незначительно отличающейся от подобных устройств, вариатор «Сафари» имеет шкив, который специально отрегулирован под трапециевидный ремень. Он имеет параметры 1120*33*14 мм в длину, ширину и толщину соответственно. После окончательной установки механизма на валу двигателя транспортного средства, требуется полная проверка правильности регулировки следующих параметров:

  1. Расстояния, заложенного между ременной деталью и краями конусов. Для этого следует проверить, какой промежуток остался до краев неподвижных конусов. Он должен быть не больше 55 миллиметров. Регулировка осуществляется с помощью смещения мотора в пазах, находящихся снизу. Также нужно проверить дополнительно расстояние от конусов ведомого шкива до ремня. Этот показатель по регламенту должен быть не больше 33 мм.
  2. Натяжения приводного ремня. Во время выполнения процедуры устанавливают ремень, осуществляющий привод, на нейтральной передаче мотора. Затем проворачивают ведомый шкив несколько раз, до тех пор, пока приводной ремень не совпадет с наружным диаметром. Теперь можно проверить, насколько хорошо натянута ременная деталь. Это лучше всего выполнить с помощью планки, которая прикладывается к верхней поверхности ремня. При этом прогиб этого элемента должен составлять около 32 мм. После этих процедур проводят регулировку натяжение с помощью трех винтов, которые необходимо ввернуть в резьбовые отверстия, находящиеся на ведомом диске.

Если не получается выполнить правильную регулировку, и расстояние, описанное в регламентированной технической документации, не подходит по требованиям, то мототехника с вариатором «Сафари» после регулировки будет трогаться с места гораздо тяжелее. Это часто случается из-за износа какого-либо из элементов.

Специалисты советуют заранее посмотреть технические характеристики приводного ремня, которые устанавливаются на данном виде вариатора. Иногда его размер может равняться 35*14*1118. Тогда во время установки обязательно нужно соблюдать правильный размер промежутка между конусами шкивов и краями ремня. При этом ременная часть должна иметь упор на валу шкива. Когда зазор выполнен неправильно или его совсем нет, требуется установка дополнительных колец для правильной регулировки. Их обычно ставят между выступом вала и упором. В некоторых случаях устанавливается ремень, имеющий большую ширину. По техническим параметрам допускается применение такой запчасти. Если все выполнено правильно, то дополнительная регулировка вариатора не требуется.

Особенности замены ремней вариатора на снегоходах «Yamaha»

Замена ремня вариатора на снегоходах «Ямаха» имеет свои особенности. И так, начнем. Сначала необходимо перевести снегоход в стояночный режим. Функция «паркинга» позволяет производить операции со снегоходом без проворачивания шкивов. Примерно на 70% всех снегоходов, в состав которых входят снегоходы Yamaha, сдвиг вариатора происходит внутрь по направляющим. Для снятия вариатора нужно выполнить усилие поворота ключом и при этом немного вдавить вариатор, в момент чего происходит ослабление ремня вариатора. Фиксируя вариатор рукой в этом положении, снимаем сам ремень. Чем больше сдвинули вариатор внутрь, тем больше остается запас для снятия ремня.

Далее устанавливаем новый ремень, установка которого начинается только через шкив коленвала, а потом уже через задний вариатор. Для полной заправки ремня, производим те же операции что и ранее. Просто давим на вариатор, вследствие чего появляется необходимое пространство для полной заправки ремня. По окончанию «заправки» ремня вариатора, устанавливается защитный кожух. Чтобы испытать новый ремень, не забываем снять снегоход из положения «паркинг», дабы при запуске двигателя не сжечь уже новый ремень. Обычно, замена ремней вариатора снегоходов «Ямаха» получается даже у новичков с первого раза.

Кроме вариатора и его ремня, опытные снегоходчики сразу проверяют состояние гусеницы, а точнее её натяжение. О её послаблении говорит глухой шум во время езды на снегоходе. Чтобы натянуть гусеничную ленту, нужно сразу приподнять «задок» снегохода. Зазор провисания определяется между рельсом и опорой траков. (Величина зазора равна около 50 мм). Добравшись до направляющих катков, выполняем послабление болтов крепления. Также послабляем контргайки. Чем больше провисание, тем больше нужно зажать болты крепления. Как только необходимое натяжение достигнуто, нужно зафиксировать каток с помощью контргаек. Этот процесс необходим для обоих катков. Нужно понимать, что в результате чрезмерного натяжение, развитие мощности падает в разы. Кроме этого, это может повлечь за собою быстрый износ деталей задней подвески.

Обслуживание

Как и любой другой составной в конструкции мотобуксировщика, вариатору требуется техническое обслуживание. Его стоит осуществлять через каждые 3000 километров пробега техники. Владельцу машины не стоит забывать о смазке вариатора. Смазывать детали стоит специальным универсальным средством. После того как техника пройдет 6000 километров, потребуется осуществить проверку состояния вкладышей на утяжелительных осях. Прогревать двигатель необходимо при нейтральном положении, это способствует предотвращению намотки резины на вал. Резиновый налет на валу можно устранить кусочком ткани, что смочена в бензине.

Как устроен

Различают несколько разновидностей вариаторов «Сафари», они отличаются друг от друга только по массе грузиков. Главная часть механизма, отвечающая за правильную работу – центробежный регулятор. Он представлен конструкцией из нескольких элементов:

  • пружинного нажимного механизма;
  • диска на подвижном конусе;
  • упора;
  • ведущего и ведомого шкива;
  • грузиков подвижного конуса, которые крутятся на своих осях;
  • вариаторного вала;
  • крышки вариатора.

К другим конструктивным особенностям относится и то, что в механизме расположен неподвижный конус с упором. Он присоединен к валу с помощью правой резьбой. Нажимные детали с пружиной, предназначенной для того, чтобы происходил возврат двигающегося конуса в первоначальное состояние, если будут снижены обороты двигателя с вариатором «Сафари» на транспортном средстве.

Для каждого конуса выполняется отдельная балансировка, для мелких деталей не требуется выполнение этого сложного процесса. При работе силовой установки без нагрузки на холостом ходу водителю рекомендуется следить за тем, чтобы между ремнем и подвижным шкивам оставался небольшой промежуток, составляющий 1-3 мм. Откорректировать этот зазор можно с помощью специальных колец.

Заключение

Вариатор Сафари выступает надежным и недорогим элементом систем снегоходов Буран и Тайга и заслуженно пользуется популярностью среди потребителей. При правильной эксплуатации данный элемент может без проблем прослужить своему владельцу на протяжении нескольких лет, не требуя больших ремонтов или полной замены.

Стоимость комплекта состоящего из двигателя Lifan мощностью 15 л.с. и вариатора “Сафари” лежит в диапазоне от 19500 руб. до 21500 руб. Для оценки стоимости комплекта за основу был взят двигатель Engine Lifan 190F (15 л.с.) стоимостью 17015 руб. (цену уточняйте на странице прайс-листа) и вариатор “Сафари”нового образца с диаметром посадки 25мм (от чего зависит цена вариатора “Сафари”?)стоимостью: 3950 руб.

Вариатор “Сафари” нового образца с усиленной основой, доступен для заказа на странице: Вариатор “Сафари”

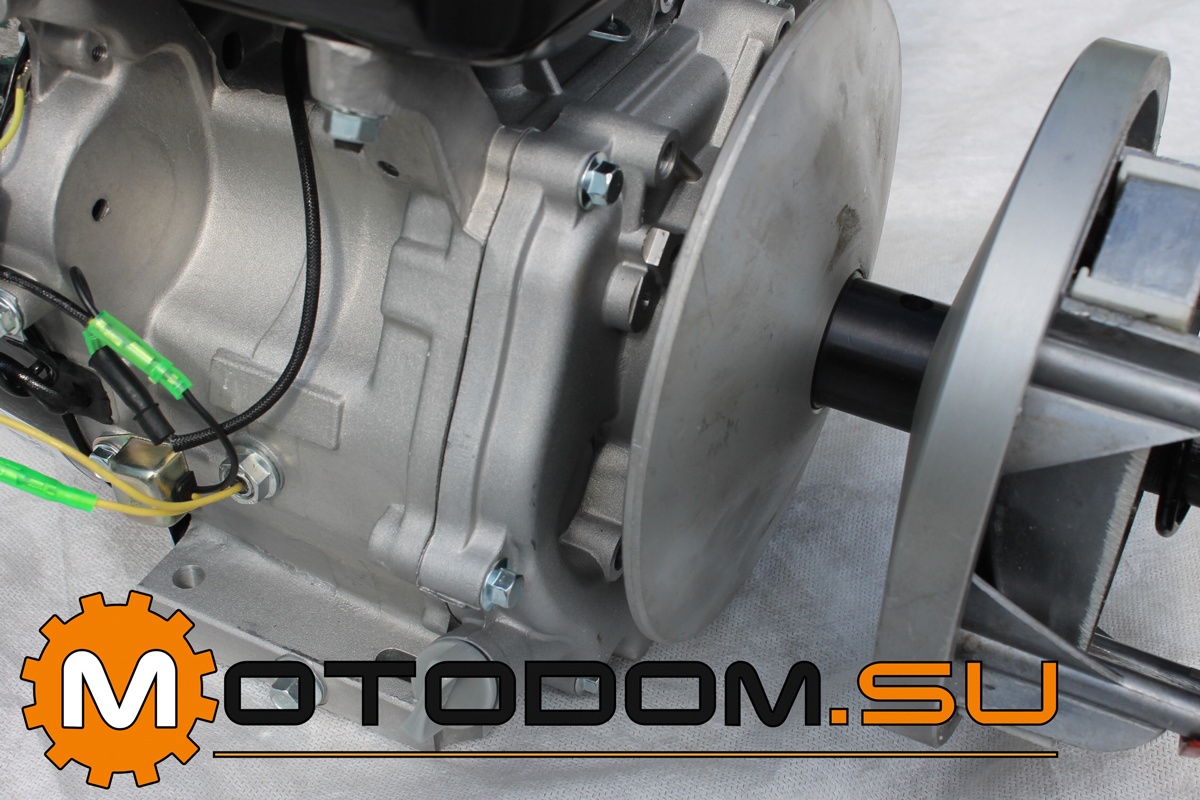

Вариатор “Сафари” фиксируется к валу двигателю Lifan с помощью специального болта вариатора.

Мощный двигатель Lifan 192F-2 18.5 л/с от концерна : Lifan 192F-2 (а так же с электрозапуском)

Двигатель Lifan LF2V78F-2A PRO-New (27 Л/С ) для снегоходов: Lifan LF2V78F-2A

Что чаще всего приобретают к двигателю? Правильно : Комплекты трансмиссии

Модуль для установки двигателя с вариатором (комплект — M1)

Комплект M1 включает в себя подмоторную раму и плиту для фиксации двигателя. Подмоторная плита имеет установочные отверстия под требуемую мощность двигателя Lifan. В комплекта M1 входит вариатор “Сафари”, ведомый шкив со стойкой, приводной ремень, комплект шпонок, ведущая звездочка, а так же бол вариатора. В данном комплекте, двигатель с вариатором распологается “впереди” двигателя. В случае, если требуется, чтобы ведомый шкив фиксировался “сзади” приводного двигателя то для подобных целей можно использоват комплект М2 (описание ниже). Более подбробное описание комплекта M1 доступна на странице описание комплекта M1.

Модуль для установки двигателя с вариатором (комплект — M2)

Двигатель с вариатором может быть зафиксирован на подмоторной раме совместно с ведомым шкивом вариатора. Преимущество двигателя с вариатором заключается в том, что вариаторы являются надежными устройствами позволяющими бесступенчато изменять передаточное отношение. При этом сам вариатор не только плавно изменяется передаточное отношение в известном диапазоне, но одновременно выступает в качестве муфты сцепления. Высокая надежность вариаторов связано с простотой конструкции и минимуме используемых деталей. Однако следует оговориться, вариаторы, как правило, устанавливают на двигатели и аппараты малой мощности. Более подробно о комплектации модуля для мотобуксировщика (комплект M2), доступно на странице описания.

Фиксация вариатора к валу двигателя Lifan

Фиксация вариатора “Сафари” к валу двигателя осуществляется с помощью шпоночного соединения (ширина шпоночного паза 7 мм) и так называемого болта вариатора (М8 х 1.25). Болт вариатора является специальным крепежным элементом (обычные болты продаваемые в магазинах не подойдут). Может быть изготовлен самостоятельно, либо заказан у нас. Для самостоятельного изготовления болта вариатора можно использовать метиз М10х1.25 с последующим снятием старой резьбы и нарезкой новой, метрической.

Стоимость комплекта (двигатель + вариатор)

Цена комплекта состоящего из двигателя Lifan 190F (мощность 15 л.с. + катушка освещения 3А) составит ориентировочно 20960руб. В стоимость не включена доставка данного комплекта до потребителя. Форма предварительного заказа
