Шерп своими руками, самодельный мини вездеход, чертежи конструкция и размеры, схема подробно, как сделать аналог, собрать

Пошаговые фото сборки гусеничного вездехода

Из профильной трубы и листового металла, сварен кузов — герметичная лодка.

Ступицы взяты от ВАЗа, впереди корпуса расположен ведущий мост.

Механизм натяжения гусениц.

На вездеход установлен двигатель и КПП от ВАЗ 2101.

Редуктор также от ВАЗ классика.

Мост укорочен, редуктор обварен.

На схеме показано как доработан мост.

Также автор, изготовил самодельное устройство для прессовки траков, заготовки перед прессовкой предварительно смазываются машинным маслом.

Готовый трак для вездехода, весит такой трак 0,6 кг.

Сделаны ведущие звёзды, расстояние между траками 85 мм.

Для лучшей проходимости на траки приварены грунтозацепы.

Для сборки гусениц использована конвейерная лента толщиной 10 мм, шириной 100 мм.

Ведущие звёзды автор переделал, основание звезды обшил пластиком чтобы уменьшить стук траков о звезду.

Новый зуб на звезде. Расстояние между зубьями — 60 мм, высота зуба — 22 мм, шаг зуба — 160 мм.

Установлены дисковые тормоза.

Топливный бак.

Рычаги управления тормозами.

Воздух на радиатор подаётся из диффузора с помощью вентилятора системы охлаждения.

Рессора закреплена к балансиру.

Задний отбойник для балансира.

Редуктор от Т – 130, здесь использован как понижающий редуктор.

Шрусы от Нивы.

Панель приборов для вездехода взята от ВАЗ-2106.

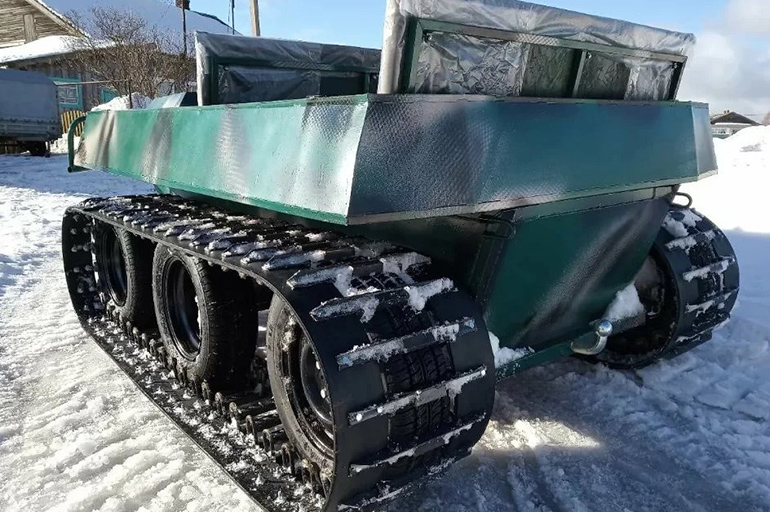

Самодельный вездеход после покраски.

В результате получился отличный самодельный гусеничный вездеход для поездок по бездорожью на охоту и рыбалку.

Рекомендуем посмотреть видео о самодельном гусеничном вездеходе.

Испытания вездехода на гусеничном ходу.

Автор самоделки: Юрий Егоров из Свердловской области.

Из каких элементов делают вездеходы

На этапе подготовки уточняют целевое назначение транспортного средства.

При составлении технического задания утверждают следующие параметры:

количество мест;
вес и габариты перевозимых грузов;
сезонность эксплуатации;
требования к проходимости, плавучести.

Максимальная скорость для такой категории транспорта не является определяющим фактором.

С учетом перечисленных особенностей надо рассмотреть основные функциональные компоненты самоделки.

Двигатели и трансмиссия

Мотоциклетные силовые агрегаты выбирают по причине ценовой доступности. Сравнительно простая конструкция упрощает ремонт и настройку. Однако при выборе автомобильного мотора можно получить в свое распоряжение высокую мощность, снизить шум и вибрации.

Для корректного выбора надо учесть, что 2-тактный мотор подойдет для караката — вездехода на крупных пневматиках. Желательно предусмотреть принудительную систему охлаждения. Сравнительно медленное внедорожное транспортное средство при движении не будет обдуваться сильным потоком воздуха, как мчащийся по шоссе мотоцикл.

Если предполагается строительство гусеничного вездехода своими руками, выбирают автомобильный двигатель. Серийный 4-цилиндровый мотор создает большой крутящий момент даже на небольших оборотах. Дизель потребляет меньше топлива и отличается увеличенным ресурсом. Бензиновый агрегат проще запускается в сильный мороз.

Элементы трансмиссии создают с учетом особенностей силового агрегата и других важных факторов. При установке маломощного двигателя от Запорожца, например, придется часто увеличивать обороты для повышения крутящего момента на приводном валу. Чтобы обеспечить необходимую скорость вращения ведущего колеса, надо подобрать соответствующую коробку передач.

Рама и корпус

Силовой каркас создают из стальных труб круглого или квадратного сечения. Применяют сварные или винтовые соединения. Несущий кузов используют редко, т. к. этот вариант не обеспечит высокой стойкости к нагрузкам

Особое внимание, кроме прочности, уделяют устойчивости к разрушительным процессам коррозии. По этой причине, а также для снижения веса применяют алюминиевые или пластиковые элементы обшивки

Если необходима плавучесть, обеспечивают герметичность нижней части самодельного корпуса. Сальниками предотвращают проникновение воды в месте выхода привода. Можно переместить соответствующий узел выше ватерлинии.

Сочлененная рама — «переломка» позволяет трансформировать вездеход. Эта особенность пригодится для поворота в ограниченном пространстве, при езде через валуны и завалы из бревен. Следует помнить о том, что усложнение конструкции увеличивает вес транспортного средства и соответствующим образом уменьшает надежность. Простые инженерные решения подразумевают отсутствие лишних трудозатрат при сборке и возможность ремонта в полевых условиях.

Шины и гусеницы

Для монтажа пневматиков диски расширяют, дополняют перемычками с приваренными кольцевыми фиксаторами. Камеру закрепляют гибкими элементами, вырезанными из транспортерной ленты. Для дополнительной защиты и улучшения внедорожных параметров устанавливают протекторы.

Пружинную или рессорную подвеску применяют редко, т. к. пневматики обладают хорошими демпфирующими свойствами. Снижение давления при необходимости преобразует профиль колеса в широкую «котлету». Расширение опоры уменьшает нагрузку на грунт. Не надо забывать, что низкий клиренс затрудняет преодоление высоких препятствий. Для гусеничного вездехода подойдет торсион. Вместо серийных барабанных тормозов можно создать планетарный механизм.

Если невозможно использовать фабричную гусеницу от снегохода или другой техники, создают самодельный аналог. Типичное решение — прочная транспортерная лента с вмонтированными грунтозацепами.

Прочие необходимые детали

В соответствии с выбранной схемой постройки составляют перечень дополнительных функциональных компонентов.

В конструкцию можно добавить:

двери;
светотехнику;
контрольные приборы, индикаторы;
зеркала заднего вида;
стеклоочистители;
сиденья с электроподогревом;
автономную печку;
шноркель для преодоления водных преград;
фаркоп и прицеп;
музыкальный центр и акустику;
кенгурятник и подножки;
лебедку.

Уточнения делают с учетом целевого назначения. Для улучшения автономности ставят дополнительные баки. Чтобы экономить моторесурс основного силового агрегата, независимое электроснабжение обеспечивают с помощью отдельного бензинового (дизельного) генератора.

Устройство и конструкция

Полноприводный снегоболотоход имеет большие пневматические колеса с особенным протектором шин, который помогает машине плыть по воде за счет вращения колес. Кузов техники водонепроницаемый, днище как у лодки. Благодаря этому вездеход способен держаться на воде даже со спущенными колесами.

Передняя и задняя часть Шерпа оснащена дверьми с герметическим уплотнением. Внизу расположен ящик для инструментов и других нужных вещей. Днище изготовлено из шведской бронированной стали. Конструкция имеет ровную плоскость, позволяющую вездеходу ползать на пузе по бревнам, камням и другим выступающим элементам.

На новых моделях верхняя часть кузова изготовлена из алюминиевой стали. Сзади и спереди установлены прочные бамперы с кронштейнами, за которые можно зацепить лебедку в случае необходимости.

Кабина сконструирована без капота, что улучшает обзор. В комплектацию салона входят 2 раскладываемых кресла и 2 комфортных спальных места. Переднее и заднее окна оборудованы дворниками, при необходимости стекла можно поднять и выйти из кабины. Спереди и сзади находятся аварийные люки.

Как сделать своими руками

Подобие вездехода Шерп можно собрать в домашних условиях своими руками. Для этого понадобится немного опыта и средств.

Расходники и инструменты

Для изготовления самодельного снегоболотохода нужно приготовить такие инструменты и расходные материалы:

сварочный аппарат;
набор гаечных ключей и отверток;
молоток;
болгарку;
дрель;
профтрубу прямоугольного сечения;
болты, гайки, заклепки;
металлические и алюминиевые листы.

При сборке могут понадобиться мелкие дополнительные материалы.

Чертежи и схемы

В первую очередь нужно составить чертеж, по которому будет собираться машина. На схеме необходимо подробно указать размеры, а также точное расположение всех узлов и агрегатов.

Подробная инструкция

Для начала необходимо подготовить рабочее место. Желательно организовать его в теплом гараже или под навесом, т.к. сборка может длиться не один месяц.

После подготовки инструментов и места можно приступать к работе:

Из профильной трубы согласно чертежам сваривается стальная рама.
Посредине рамы устанавливается силовой агрегат. Двигатель оригинального Шерпа дорогой, поэтому можно поставить мотор из автомобиля Матиз или ВАЗ.
Колеса можно установить с грузового автомобиля Краз-255 Б, но придется немного изменить протектор.

Такой видоизмененный Шерп хорошо плавает и преодолевает бездорожье. На материалы уйдет около 250 000 руб.

Как сделать гусеничный вездеход своими руками

Подобный гусеничный минивездеход является одноместным транспортом, чья грузоподъемность составляет порядка 200 кг. Параметры ширины будущей техники рассчитываются в зависимости от необходимых параметров устойчивости во время движения. Силовая установка применяется от старых отечественных автомобилей и должна выдавать 50 и большее л. с. Подобных параметров хватает для движения со скоростью 20-30 км/ч. А вот по бездорожью, когда происходит движение по болотистой местности, средняя скорость составляет 10-15 км/ч.

Вездеход обладает прекрасной проходимостью по заболоченной местности

Необходимые запчасти и материалы для изготовления машины

Обычно вездеходы самоделки на гусеницах состоят из элементов, которые можно купить либо самостоятельно сделать. Так, когда агрегат создается из мотоблока, то в его конструкцию включены следующие элементы:

Рама в виде основного силового элемента, к которому крепятся все узлы.
Задний мост, предназначенный для монтажа задних колес.
Гусеничная лента, а также натяжитель гусеницы.
Система управления.
Топливный бак.
Кресло водителя, которое рекомендуется защитить от возможного попадания на него грязи в процессе движения.
Осветительная система, позволяющая безопасно двигаться даже ночью.

Самодельный вездеход из готового мотоблока

Данный агрегат имеется во многих домашних хозяйствах. Универсальный механизм используется для решения целого ряда задач в зависимости от того, какое установлено сменное оборудование: отвал для расчистки дорог от снега, культиватор, плуг, мульчер и т.д. Внеся небольшие изменения в конструкцию, можно превратить сельскохозяйственное приспособление во внедорожник.

Необходимые элементы

Желающему сделать каракат из мотоблока своими руками потребуются:

Уголок.
Круглая и профилированная труба.
Камеры от грузового автомобиля, например ГАЗ-53.
Колесные диски от легковой машины ВАЗ.
Рулевая колонка.
Ступицы.
Болты с гайками, саморезы.
Арматурные стержни, стальная проволока.

Кроме слесарных инструментов, понадобятся сварочный аппарат, болгарка и дрель.

Каждый комплект сопровождается спецификацией, что упрощает подготовку материалов и оценку финансовых затрат.

Создание каркасной рамы

Прямоугольный остов собирается из профилированной трубы, усиливается уголком. Заготовки соединяют при помощи сварки. Следует точно выдержать указанные в чертежах размеры, чтобы в конструкции не было перекосов.

Если остов делают из 2 частей с поворотным кулаком между ними, то ригели задней сводят к месту перелома в виде треугольника. Это позволит увеличить угол поворота.

Блок двигателя

К раме приваривают толстую стальную пластину с предварительно высверленными отверстиями. К ней прикручивают силовую установку от мотоблока.

Рядом с мотором размещают генератор и аккумулятор.

Сборка ходовой части

Для установки резины от ГАЗ-53 требуются колеса увеличенного диаметра.

Их изготавливают в такой последовательности:

К дискам от автомобиля ВАЗ равномерно по всей окружности приваривают 6-8 отрезков профилированной трубы, уложенных поперек (параллельно оси).
На концы тяг наматывают арматуру в виде кольца и закрепляют сваркой.
Во внутреннее пространство кругов помещают несколько концентрических колец, изготовленных из проволоки. Всех их объединяют в цельную конструкцию посредством спиц, ориентированных от центра колеса к краю. Точки пересечения круглых и лучевых деталей проваривают.

На получившиеся катки надевают шины от грузовика.

Далее выполняют действия:

Крепят на раме трансмиссию от «Жигулей».
Собирают задний мост и рулевой механизм.
Устанавливают тормозной барабан от мотоцикла «Восход».
Крепят колеса.

Давление в шинах подбирают опытным путем.

Финальный этап

В конце процедуры металлическую раму внедорожника ошкуривают, грунтуют и красят. Спереди прикручивают фару для езды в ночное время.

Технические характеристики

Обзор технических характеристик снегоболотохода ЗИС-5

Двигатель Lifan190FD	Бензиновый четырехтактный
Объем ДВС	см3	420
Мощность	л.с.	15
Количество цилиндров	1
Система охлаждения мотора	Воздушная
Коробка передач	4МКП
Тормозная система	Гидравлическая, барабанная
Объем бензобака	л	6
Диаметр цилиндра	мм	90
Ход поршня	мм	66
Наибольшая выходная мощность ДВС	кВт	10,5 при 3600 об/мин.
Номинальная мощность ДВС	кВт	8,5 при 2500 об/мин.
Крутящий момент	Hм	25 при 2500 об/мин.
Количество масла в ДВС	л	1,1
Габариты двигателя	мм	403х449х525
Катушка освещения	Ампер	18
Вес силового агрегата	кг	36

Гусеничный вездеход своими руками

Россия простирается с Востока на Запад на тысячи километров. Неудивительно, что вездеходостроение в нашей стране больше чем промышленная отрасль – это национальное увлечение. Способность миллионов наших умельцев собирать своими руками самодельные вездеходы из автохлама и из того, что в буквальном смысле валяется под ногами, восхищает даже ведущих зарубежных инженеров.

Фантазию наших мастеров трудно ограничить отсутствием специализированных запчастей. Русская смекалка всегда действует по известному принципу «Голь на выдумку хитра»! Однако, если хочется сделать красивую машину, а возможность «раскроить» металл отсутствует, как и возможность использовать токарные и фрезерные станки, проще заказать КИТ-комплект вездехода, включающий все необходимые компоненты.

Кому интересен сам процесс конструирования или тем, кто стеснён в средствах, мы предлагаем приобрести КИТ-комплект для сборки вездехода «Охотник» (Егоза), базовый набор которого состоит из основных частей кузова, осей и сегментов для гусениц (грунтозацепы и ограничители). У нас также можно заказать и другие элементы для сборки (двигатели, мосты, вариаторы и другие комплектующие).

Состав комплектов Охотник 1/2

Дно корпуса – 1 шт.
Борт корпуса – 2 шт.
Передняя панель корпуса – 1 шт.
Задняя панель корпуса – 1 шт.
Перегородка моторного отсека – 3 шт.
Пластина крепления двигателя – 1 шт.
Продольные усилители кузова – 2 шт.
Продольные усилители крыльев – 2 шт.
Поперечные усилители панелей – 2 шт.
Полноразмерный капот – 1 шт.
Колёсная ось – 2/3 шт.
Приводные звёзды – 4 шт.
Цилиндр крепления звёзд – 2 шт.
Фланец крепления ступицы ВАЗ-2108 – 6/8 шт.
Пластина крепления суппорта ВАЗ-2108 – 4 шт.
Блок управления под тормозные цилиндры ВАЗ-2108 – 2 шт.
Грунтозацеп L=400 – 108/130 шт.
Вкладыш грунтозацепа – 108/130 шт.
Ограничитель опорного колеса – 216/260 шт.
Пластина крепления транспортерной ленты – 108/130 шт.
Замок соединения гусеницы – 8 шт.
Механизм натяжения гусеницы – 2 шт.

Рамная конструкция корпуса-лодки позволяет сделать надёжный амфибийный вездеход на гусеницах типа «Охотник-1» или «Охотник-2» для покорения настоящего бездорожья. Некоторые элементы возможно приобрести по отдельности, например, сегменты для изготовления траков, но в таком случае цена этих компонентов будет выше, чем если приобрести КИТ-комплект со стандартным набором необходимых частей.

Получив такой КИТ-комплект, вам останется произвести сварочные и покрасочные работы, установить двигатель и коробку переключения передач, мост и колёса, сидения и элементы управления, а также изготовить гусеничные ленты, используя наши сегменты. Все остальные узлы и агрегаты, которыми располагаете или которые приобрели самостоятельно, вы можете задействовать на своё усмотрение.

Вездеход экстрим

Техника предназначалась для перевозки грузов и пассажиров по дорогам со слабым грунтом, по болотистой местности, для прохождения водных преград. Новинка Лесник Экстрим 2020 обладает хорошими ходовыми характеристиками. Он способен самостоятельно выезжать из реки на лед без лебедки. Тентованный верх и комфортабельный салон позволяют организовать ночевку, а хорошая печка согреет в морозы.

Вездеход имеет такие характеристики:

длину — 435 см;
ширину — 254 см;
высоту — 270 см;
снаряженную массу — 1750 кг;
дорожный просвет — 65 см;
количество мест — 7;
расход топлива — 15-30 л/100 км в зависимости от условий эксплуатации;
грузоподъемность по твердым грунтам — 500 кг;
грузоподъемность по воде и слабой почве — 300 кг.

Как сделать вездеход шерп своими руками: технические характеристики, чертежи и размеры, схема конструкции, аналоги

Пошаговые фото сборки гусеничного вездехода
